При желании нужную LED-сборку можно сделать самостоятельно, разместив элементы на отрезке текстолита соответствующей формы.
Нельзя забывать о токоограничительных сопротивлениях, без них светодиоды быстро выйдут из строя.
Диоды мощнее 1-2 Вт брать не целесообразно. Они греются во время работы и несмотря на то, что включать мы их будем кратковременно, требуют установки на теплоотводящие пластины.
Вариант схемы для светодиодов с падением напряжения 2-2,1 В показан ниже.
Поскольку размер электронной части устройства довольно критичен, лучше всего развести схему в любой программе-трассировщике и выполнить монтаж на печатной плате.
ПОВТОРИТЕЛИ ПОВОРОТА | ПОВОРОТНИК В ЗЕРКАЛА #валерич
Мы же воспользуемся готовой LED-сборкой с Алиэкспресс. Это в разы сократит время на сборку повторителей. Цена пары таких стрелок около 100 рублей — http://ali.pub/4hsw0i.
Алгоритм сборки устройства
Слегка нагреем корпус зеркала феном и с помощью деревянного или пластикового шпателя снимем полотно.
Обведем светодиодную сборку по контуру маркером на обратной стороне зеркала.
С помощью растворителя (бензин или ацетон) удалим защитный слой. Растворитель наносим небольшими порциями на ватной палочке, чтобы получился чистый участок с ровными краями.
Закрепим плотной изолентой светодиодную сборку излучателями внутрь.
Высверлим небольшое отверстие в углу корпуса зеркала для того, чтобы через него можно было вывести провод от повторителя поворотника.
Вставим зеркальное полотно назад в корпус, предварительно нагрев его феном.
Провод светодиодной сборки проложим вдоль штанги крепления зеркала заднего вида, зафиксировав по всей длине термоусадочной трубкой соответствующего диаметра.
Лучше выбрать однотонную трубку без посторонних надписей. Так конструкция будет выглядеть белее эстетично.
Установим зеркало на байк, продев провода внутрь через имеющиеся отверстия.
Подключим светодиоды параллельно сигналу поворота соблюдая полярность. Удобнее всего это сделать на фишке-разъеме.
Готово! Теперь в темное время суток при включенных поворотниках на зеркале заднего вида будет мигать цветная стрелка. Выглядит очень впечатляюще.
Смотрите видео
Источник: sdelaysam-svoimirukami.ru
Динамические поворотники в зеркала
Наткнулся я как то на али на динамические поворотники в зеркала. Подумал подумал и решил себе их прикупить. Заказать я их успел еще до всей этой ситуации с самоизоляцией и повышением курса доллара.
Когда распаковывал посылку и открыл пакет с поворотником- почувствовал сильный запах какой то медицинской химией. Так что похоже китайцы обрабатывают посылки перед отправкой.
Полный размер
Полный размер
По стыку поворотников промазал силиконовым герметиком на всякий случай.

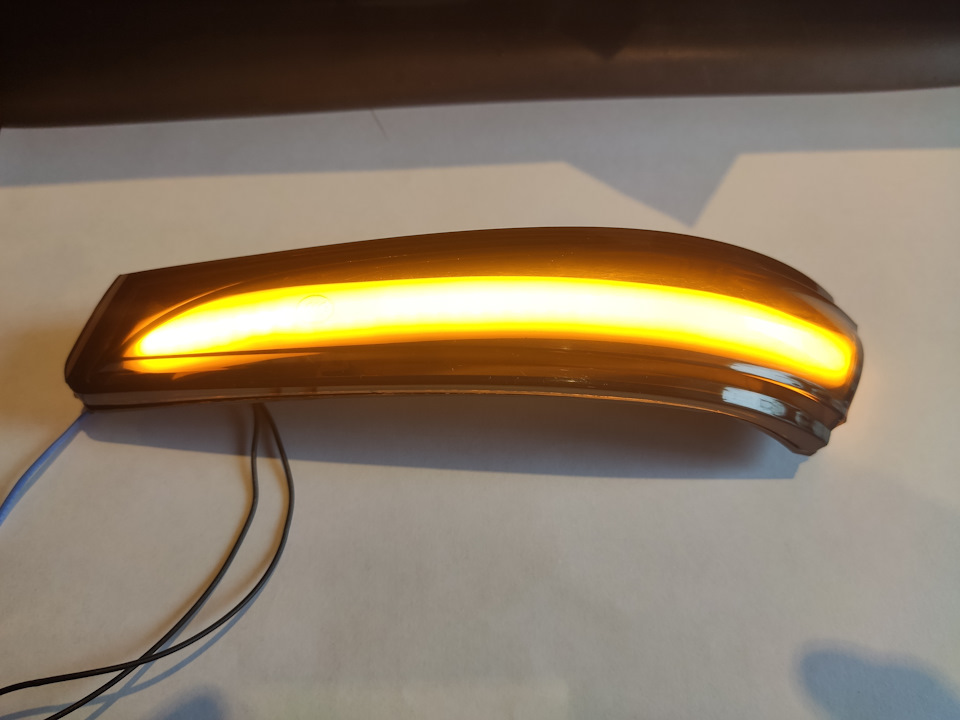

Поворотники имеют два режима работы, непосредственно поворотники которые мигают оранжевым светом и приветствие реализованное синим цветом.
Видео работы
Поворотники подключаются просто к штатной проводке, а для синего цвета есть отдельный синий проводок, на который нужно подавать плюс. На видео в описании товара показано что этот режим активируется при складывании/раскладывании зеркал. Но при подключении к проводке мотора складывания зеркал возникли некоторые сложности.
Как оказалось плюс на моторе реверсивный, так что можно подключить только на складывание зеркал, либо на раскладывание. И вторая проблема- плюс не пропадает. То есть поворотник так и будет светиться синим цветом. Так что этот режим режим я решил никак не задействовать.
Чтобы поменять поворотник нужно разобрать зеркало. Самое сложное (по крайней мере для меня) оказалось снять зеркальный элемент. Для снятия нужно вывернуть элемент максимально наружу, подсунуть пальцы под него и тянуть наружу. Было страшно обломить зеркало, но в итоге все снялось номально.

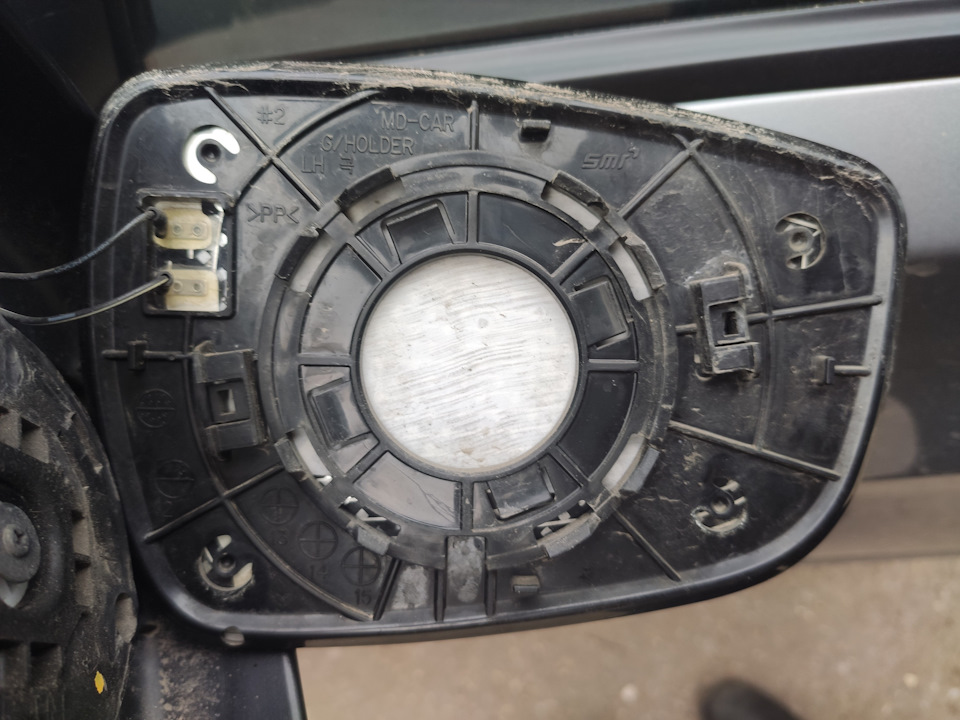

На зеркальном элементе по кругу расположено много зещелок, с которых и нужно снять зеркальный элемент
Полный размер
Клеммы подогрева зеркала не отсоединял (читал что они приклеены).
Далее нужно снять внешнюю накладку и черную рамку зеркала. Для разборки использовал пластиковую лопатку, начал с угла под поворотником.
Полный размер
Прошелся ей по периметру отсоединяя защелки, снимаю внешнюю накладку, после ее снятия черная рамка зеркала легко снимается.

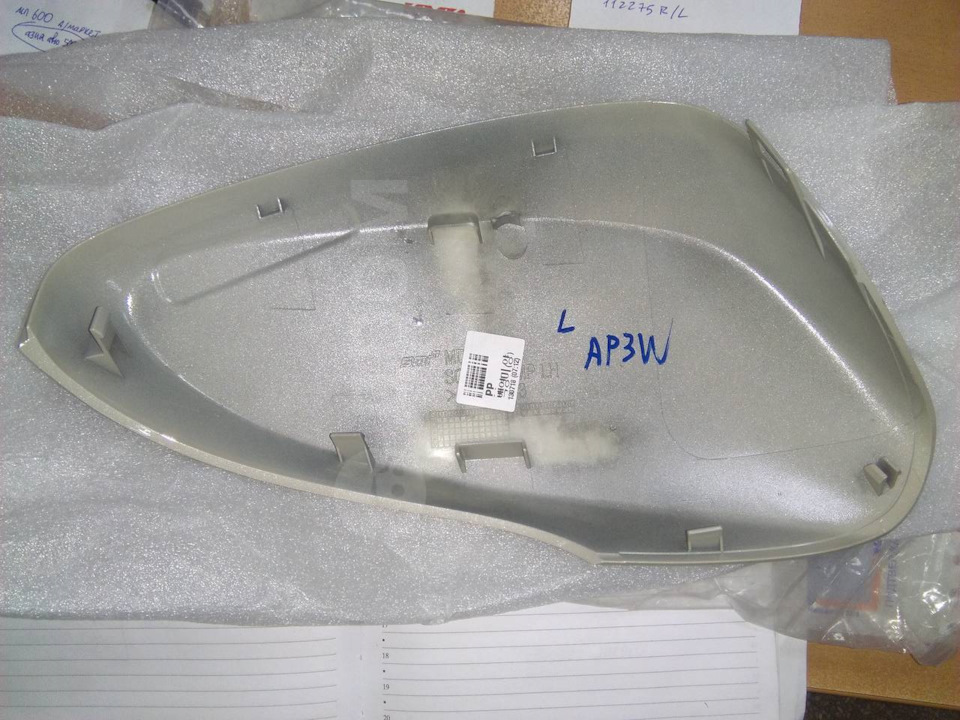

Расположение защелок у внешней накладки можно посмотреть тут
Полный размер
Поворотник держится на одном шурупе. Штатный разъем проводки подходит, с этим никаких проблем. Собираем все в обратной последовательности.
Полный размер
Полный размер
Полный размер

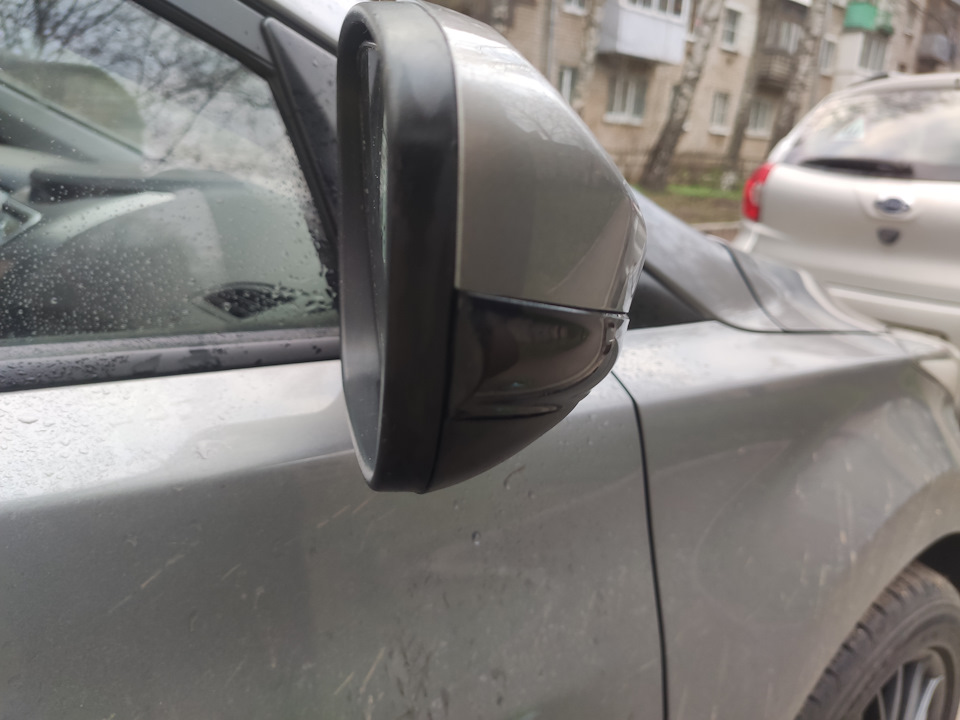

В сравнении со штатным
Полный размер

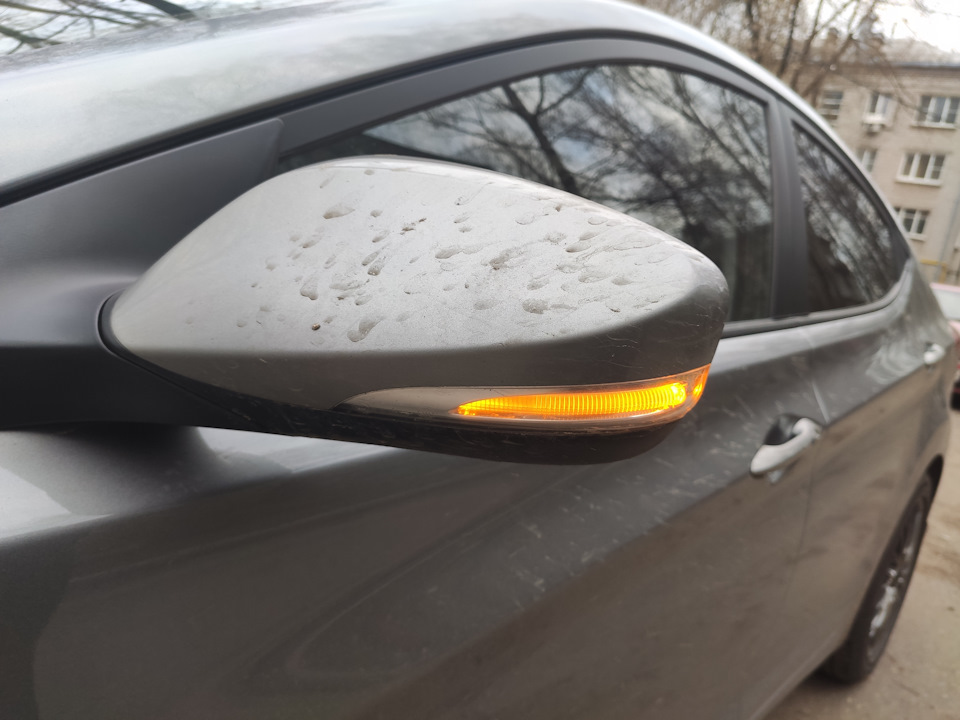

Динамический поворотник немного ярче штатного, несмотря на то что корпус тонированный. Также рабочая область поворотника длиннее примерно на 3 см, чем у штатного.
В итоге смотрится весьма симпатично.
Ссылка: Aliexpress.ru/item/4000067717933.html
Источник: www.drive2.ru
Установка поворотников в зеркала
Всем привет! Давно уже сделал данную операцию, но руки дошли выложить только сейчас. Решено было приблизиться к “Люксу” и перенести повторители поворотников из крыльев в зеркала. Приобрел светодиодные поворотники стоимостью 600 рублей за пару.
Ну и соответственно в замену старым поворотникам в крыльях купил заглушки SE, ценой в 300 рублей за пару.
Так же не забыл взять два разъема типа “мама”, идентичные тем, которые находятся в поворотниках в крыльях. Разбираем зеркала, точнее я для удобства снял их с машины. Снимаем пластиковую заглушку с зеркала, и перед нами открывается данная картина.
Обычным монтажным ножом, я аккуратно срезал пластиковую полосу, вместо которой вскоре появится поворотник. Этот пластик очень легко режется, главное быть аккуратным и не скривить линию. В принципе там есть полоска, по которой и нужно производить разрез. И кстати! Забыл про самое главное, на что нужно обратить внимание при разборе корпуса зеркала!
Поставил поворотники в зеркала, встали очень легко, держаться они на защелках. Нужно вставить повторители до определенного щелчка. Не найдя необходимый разъем, который должен надеваться на шлейф, выходящий с зеркала, я припаял проводки, и посадил на термоусадку. Воля!) Зеркала собраны.
Далее проставил зеркала на их законные места, и занялся проводкой. Решил цеплять, на лишние теперь, провода с повторителей в крыльях. Вывел провода через отверстия в дверях, спустил по двери вниз, и продел через резиновую гофру из двери в салон.
Далее нам необходимо добраться до проводки на повторители в крыльях. Для этого извиваясь пробираемся снизу вверх с обеих сторон. Слева заглушка находиться за ручкой открытия капота, точнее повыше её — далее на фото.
И чисто зеркально со стороны пассажира — далее на фото.
Извлекаем из этих уплотнительных резинок провода так же в салон. Устанавливаем фишки на провода повторителей, выведенных из дверей. Состыкуем необходимые провода разъемами “папа” и “мама” друг с другом, и все работает))) Для тех кому лень выдергивать провода есть другой вариант, сделать врезку в проводку задних поворотников. Но нужно знать цвета проводов.
Подсказываю, провода идут по порогам в салоне. Черный провод — масса. А вот провод поворотником — синего цвета. Но рекомендовал бы делать все на фишках, как-то надежнее и красивее. Ну и фото установленных зеркал) )всем спасибо) И все удачи на дорогах!)
