Привет всем, вот и завершаются праздничный выходные посвещяные 23 февраля, мужская половина отошла от поздравляний, поэтому можно написать статью для отдыхающих. Мысли о смене магнитолы в Красном Леесе иногда посещают, так как отсутствие прослушивание мр3, не нравиться моей жене Светлане, выбор даже пал на Pioneer MVH-190UBG, но за такую цену получить хороший звук не получиться, хоть и не меломаны мы.
Поэтому решено было попробовать купить на алиэкспрессе модуль bluetooth mp3, читающий с usb и micro sd. Выбор пал на дешевый вариант все 220р + 40р доставка. Заказал сразу 2 модуля, через 20 дней получил посылку. В комплекте отсутствуют батарейки в пультах, поэтому приобрел еще 2 батарейки 30р.
Полный размер
модуль bluetooth mp3, читающий с usb и micro sd
Встал вопрос по установке, пару недель собирался с мыслями, по выходным особенно некогда, решели делать по будням, в квартире на глаза попался блок питания от сломаного сканера, выход 12v 1250mA. Привез все необходимые запчасти из Березовска и мультиметром померил напряжение на выходе, стабильно держит 12,2V. Нещядно обрезал провод питания блока придохранителя и обжал клемы папа 6,3.
Bluetooth модуль с AliExpress.ПОДКЛЮЧЕНИЕ.
Полный размер

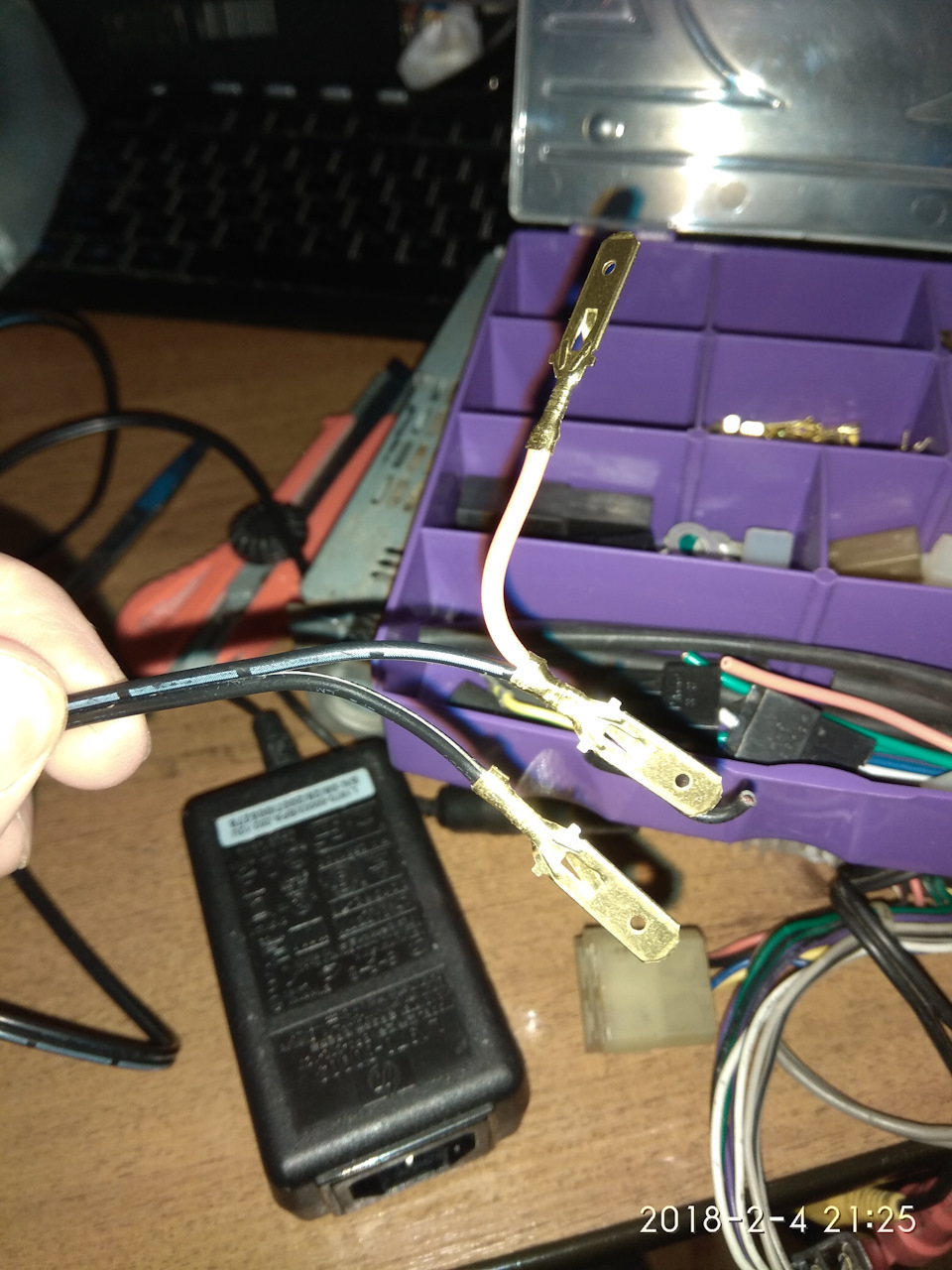

Блок питания от сканера
Источник: www.drive2.ru
Небольшая, но очень полезная платка — Аудио модуль BT2 с поддержкой Bluetooth, USB Flash и MicroSD
Продолжаем обзоры на музыкальную тематику. Сегодня снова речь пойдет о портативном аудио. Предлагаю Вашему вниманию обзор на небольшую, но очень полезную плату. Расскажу и покажу Вам, как она работает, что на ней можно сделать, и для чего она мне нужна. Итак, поехали…
Описание со страницы товара и технические характеристики
Упаковка
Посылка приехала в обыкновенном пакетике.
Комплектация
Разъёмы для подключения и микрофон, которые при необходимости можно распаять самостоятельно.
Внешний вид
Я не буду говорить о красоте платы или качестве пайки, всё прекрасно видно на фотографиях.
С левой стороны кнопки управления — Переключение режимов, Играть/Пауза, Следующий трек, Предыдущий трек, Эквалайзер.
С правого нижнего угла антенна Bluetooth.
Снизу разъем для подключения USB Flash и MicroSD.
Сверху аудиовход, аудиовыход и разъём для подключения питания Micro USB.
Размеры
Подключение по Bluetooth
Для сопряжения с передатчиком нужно включить Bluetooth на передатчике. Плата определяется как BT2-10. При переключении режимов, с Bluetooth на карты памяти, плата сигнализирует голосом.
С платы функциональными кнопками можно управлять смартфоном — ставить на паузу, перематывать и переключать треки.
Радиус действия судя по фотографиям со страницы товара 15 метров. Проверил — 10 метров по комнате держит уверенно. Но нужно помнить, что антенна находится на самой плате, и при размещении её например в деревянном корпусе, радиус может уменьшится. Но для портативной колонки или использования в авто, данного расстояния вполне хватит.
Видео демонстрации работы.
Подключение USB Flash и MicroSD
При подключении и отключении карты памяти или флешки, плата выводит голосовое уведомление.
Перепробовал большинство популярных аудио форматов. Плата съела mp3 и wav. На странице товара заявлена поддержка формата WMA. Возможно, я его не правильно «приготовил» при конвертации из Flac. Переконвертированные файлы играть у меня не захотели.
Кнопки управления — Переключение режимов, Играть/Пауза, Следующий трек, Предыдущий трек, Эквалайзер. Рандома нет.
UPD При выключении запоминает и трек и позицию.
Видео демонстрации работы. С 1 минуты переключение пресетов эквалайзера. Трудно передать это на видео. Желательно посмотреть данное видео в наушниках, тогда слышно отчётливо.
Теперь немного о звуке
По Bluetooth
В данной плате отсутствует поддержка аудиокодека aptX, поэтому ни о каком «хайвай» )) не может быть и речи. Да и бюджет не тот. Но для портативной колонки оно на мой взгляд и не надо. Звук вполне себе даже нормальный. Главное, что нет постороннего фонового шума, наводок и заиканий.
С карт памяти
Звук на уровне бюджетных плееров, что собственно и ожидаемо, учитывая цену устройства. Каких либо заметных косяков, которые сразу бросаются в уши, как например урезанный частотный диапазон, или провалы на определенных частотах, нет. В целом, для своих денег и под нужды, для которых она разрабатывалась очень даже хорошо.
Для чего?
На странице товара выложены фотографии некоторых вариантов использования, от сурового портативного бумбокса, до использования с музыкальным центром.
Личные впечатления
Платка довольно интересная и функциональная. Можно сделать на её основе много чего интересного, нужны только фантазия и прямые руки )) Я же буду пилить на ней портативную колонку. Но это, уже в следующих обзорах, когда приедут усилитель и динамики. Ну а на сегодня у меня всё. Спасибо за внимание.
Подтверждение покупки
Планирую купить +130 Добавить в избранное Обзор понравился +74 +172
- 12 октября 2016, 11:56
- автор: KurukuOrg
- просмотры: 33024
Источник: mysku.me
Bluetooth модуль BT5.0-Audio-PRO (SBC). Установка в автомагнитолу.
Bluetooth-модуль BT5.0-Audio-PRO с кодеком SBC, питание от 5В (и/или аккумулятора 3,8В — 4,1В) через разъём Micro USB, возможностью подключения Li-ion аккумулятора, микрофоном на плате, разъёмом Mini Jack 3.5 (выход), распаянными кнопками управления воспроизведением музыки и малым потреблением (не более 0.03А в режиме воспроизведения музыки).
Телефон подключается к модулю быстро, не более пары секунд после подачи питания. Расстояние уверенного воспроизведения музыки через модуль стандартное, пара метров. Из недостатков: голосовое озвучивание включения модуля, озвучивание подключения/отключения от модуля.
Потребление электричества:
- Модуль выключен, питание 5в подаётся = 0.005А
- Модуль включен, к телефону не подключен = 0.037А
- Модуль включен, к телефону подключен = 0.02А
- Модуль включен, воспроизведение музыки = 0.025А
- На выводах контактов BAT = 4.12В
Существует старая версия модуля, отличается визуально наличием скошенных контактных пластин на разъёме TRS (Jack)
Модуль продаётся в трёх комплектациях:
1) только плата
2) модуль BT5.0 Audio в корпусе — без микрофона, подзарядки АКБ, кнопок управления
3) модуль BT5.0 Audio Pro в корпусе
Размеры:
Устанавливал в старенькую магнитолу Sony, подключался к входу Aux на плате, питание брал с входных контактов питания.
Уровень наводок/шума при максимальной громкости магнитолы:
Название модуля, вещаемое в пространство:
Немного бесит, что модуль болтает постоянно при включении магнитолы и подключении телефона. Отключить озвучку нельзя.
Образец голосового уведомления при включении, подключении и отключении от модуля
После продолжительного прослушивания пришёл к выводу, что качество музыки сильно не режет. Микрофон в режиме разговора работает нормально, слышимость хорошая. Проверил генератором частоты на одном телефоне, запуск с 20 кГц до 20 Гц, на втором со встроенного микрофона записывал. На графике видно начало записи с 19 Кгц, замер с более чувствительным микрофоном не стал делать.
Выходная громкость очень большая. Комфортный максимальный уровень громкости (для наушников) составил 30%-40%. При 50% уже слишком громко для ушей.
Как недорогое, универсальное и не режущее качество музыки устройство полностью подходит для каждодневного использования как в автомагнитолах (с развязкой питания), так и в самостоятельных поделках. Если смириться с озвучкой на полной громкости при каждом включении модуля.
Лог подключения к модулю:
Connection:
ac:af:b9:2a:65:c9 (GalaxyTabS2_DP) → 02:77:0a:ad:66:e7 (BT5.0-Audio-PRO)
Supported codecs:
Audio SBC (16000 32000 44100 48000 | Mono DualChannel Stereo JointStereo | block: 4 8 12 16 | subbands: 4 8 | allocation: SNR Loudness | bitpool: 2..53)
Audio SBC (16000 32000 44100 48000 | Mono DualChannel Stereo JointStereo | block: 4 8 12 16 | subbands: 4 8 | allocation: SNR Loudness | bitpool: 2..53)
Used for audio:
Audio SBC (44100 | JointStereo | block: 16 | subbands: 8 | allocation: Loudness | bitpool: 2..53)
Планирую купить +38 Добавить в избранное Обзор понравился +48 +71
- NoName,
- NoName BT5.0-Audio-PRO,
- радиодетали и электронные компоненты
- 13 февраля 2022, 19:27
- автор: zzvapzz
- просмотры: 17131
Источник: mysku.club
