Год хотелось GSM модуль, что б с телефона управлять сигнализацией. Но все не было аргументов серьезных для чего модуль? Дальности штатного брелка вполне хватало…
И вот за 1 месяц постирал два брелка (с концами) и понял, что разорюсь на этих брелках.
Вот и повод осуществить свою хотелку.
Постараюсь рассказать для тех, кто тоже рассматривает данный продукт.
И так некий китаец (фирма NFLH) каким то образом очень неравнодушен к продукции starline. Он делает копии продукции starline ( сигнализации, брелков и т п.). Полагаю starline уже пофиг на свои старые модели, поэтому на китайца они особо не наезжают.
А Китаец во всю старается. Свой собственный GSM модуль изобрёл.
В первом варианте он назывался LH-A91 (эмулировал работу брелка)
На текущий день актуальная версия LH-007 (эмуляция антенного приемника сигнализации)
Сервер для работы модуля перенес в Москву (проблем с быстродействием я не наблюдал, похоже на правду).
GSM сигнализация GA01P — Простой бюджетный охранный модуль с AliExpress
В общем находим на Алиэкспресс магазин NFLH и там все что хочешь для старых сигнализаций starline.
Около 3000 рублей сейчас стоит gsm модуль (около 900 рублей брелок).
Плюсы.
Это штука работает, китаец на китайском оказывает помощь.
Минусы.
1) вольтаж бортовой сети сильно врет.
2) по мнению китайца, надо менять провод штатный от сигнализации до антенны на его провод из-за отличия 1 штекера. Ну пипец, не мог сам сообразить переходник?!
Полный размер
3) Надо платить дань китайцу 4,5$ (примерно 300 рублей) каждый год после первого.
4) ХЗ как платить, в приложении доступена китайская платёжная система и PayPal
Полный размер
Через год придётся поломать голову, как оплатить, но думаю проблем не будет. Китаец подскажет.
Полный размер

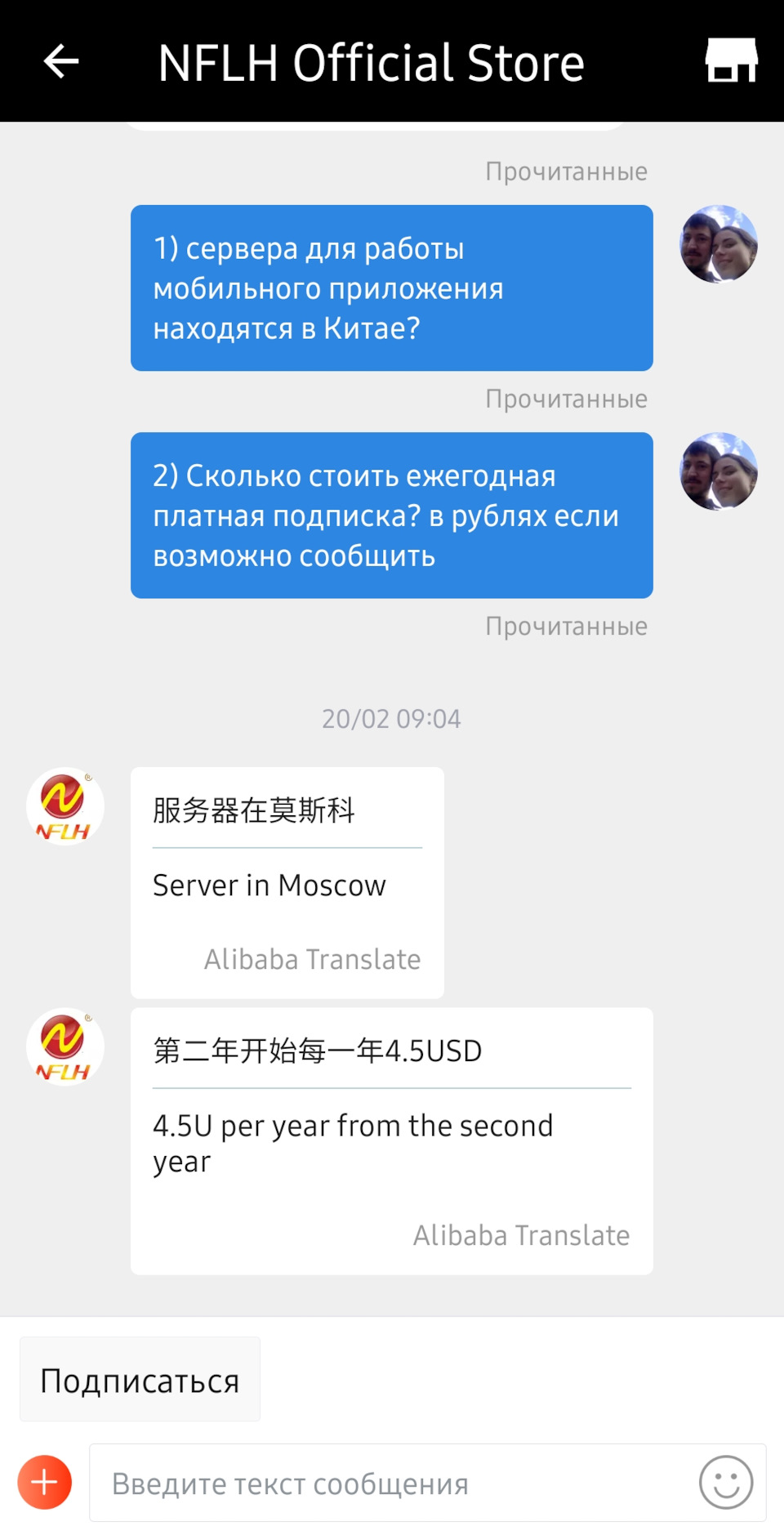

Я ему на русском пишу, а он на китайском отвечает. Вроде понимаем друг-друга.
Ток потребления минимум 0,051 ампера без GPS антенны и 0,054 с антенной.
И так у китайца есть описание как все работает, подключается. В принципе все понятно.

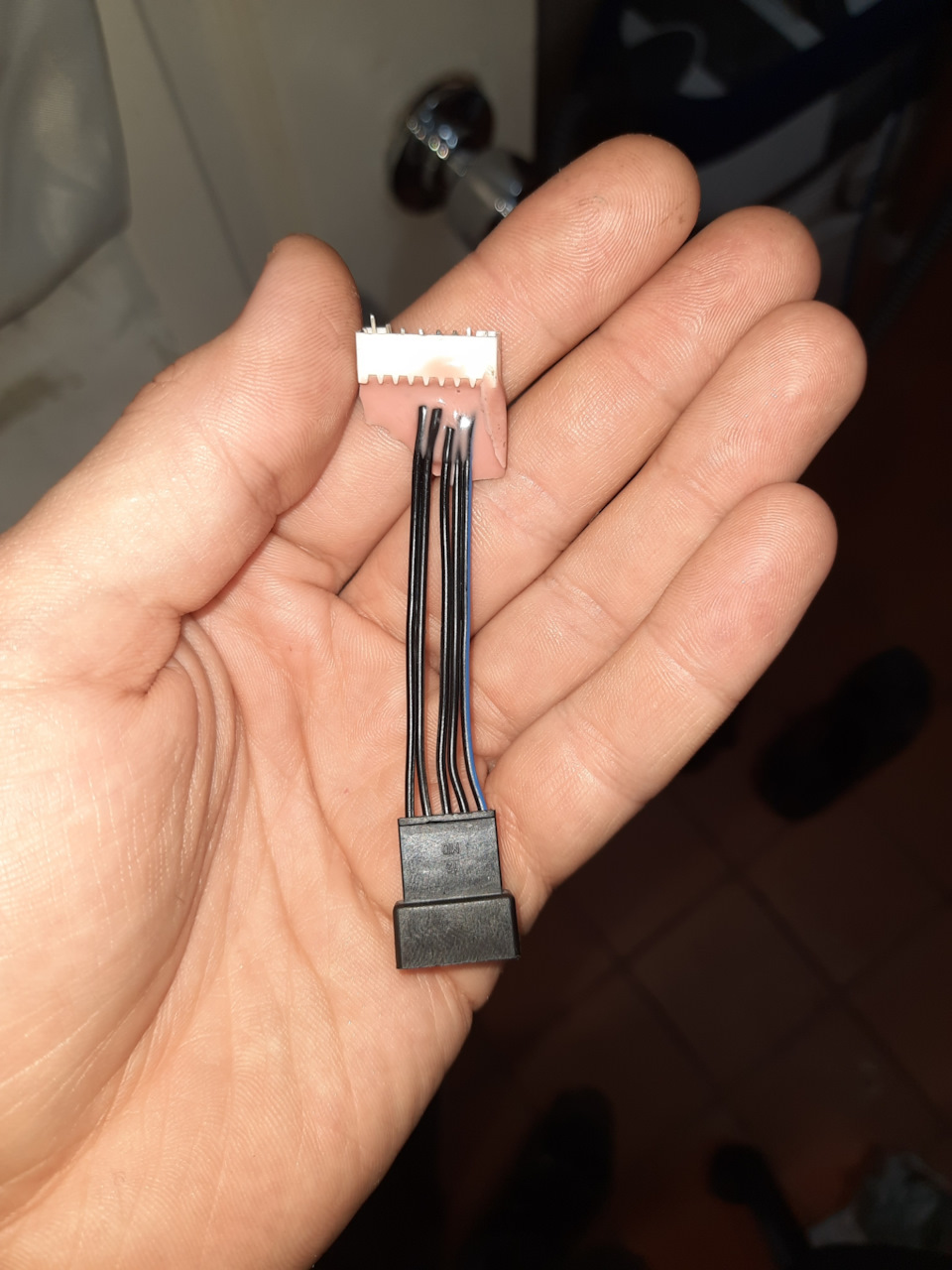

Для простоты подключения я изготовил переходник с штатного провода от антенны
Полный размер
Но такое не каждому под силу (еще сам разъём найти подходящий где-то). Поэтому морально надо быть готовым тянуть новый провод от антенны к сигнализации.
Полный размер
Вот набор для подключения к сигнализации (gps модуль оставил в коробке ибо не знаю накой он нужен мне)
Полный размер

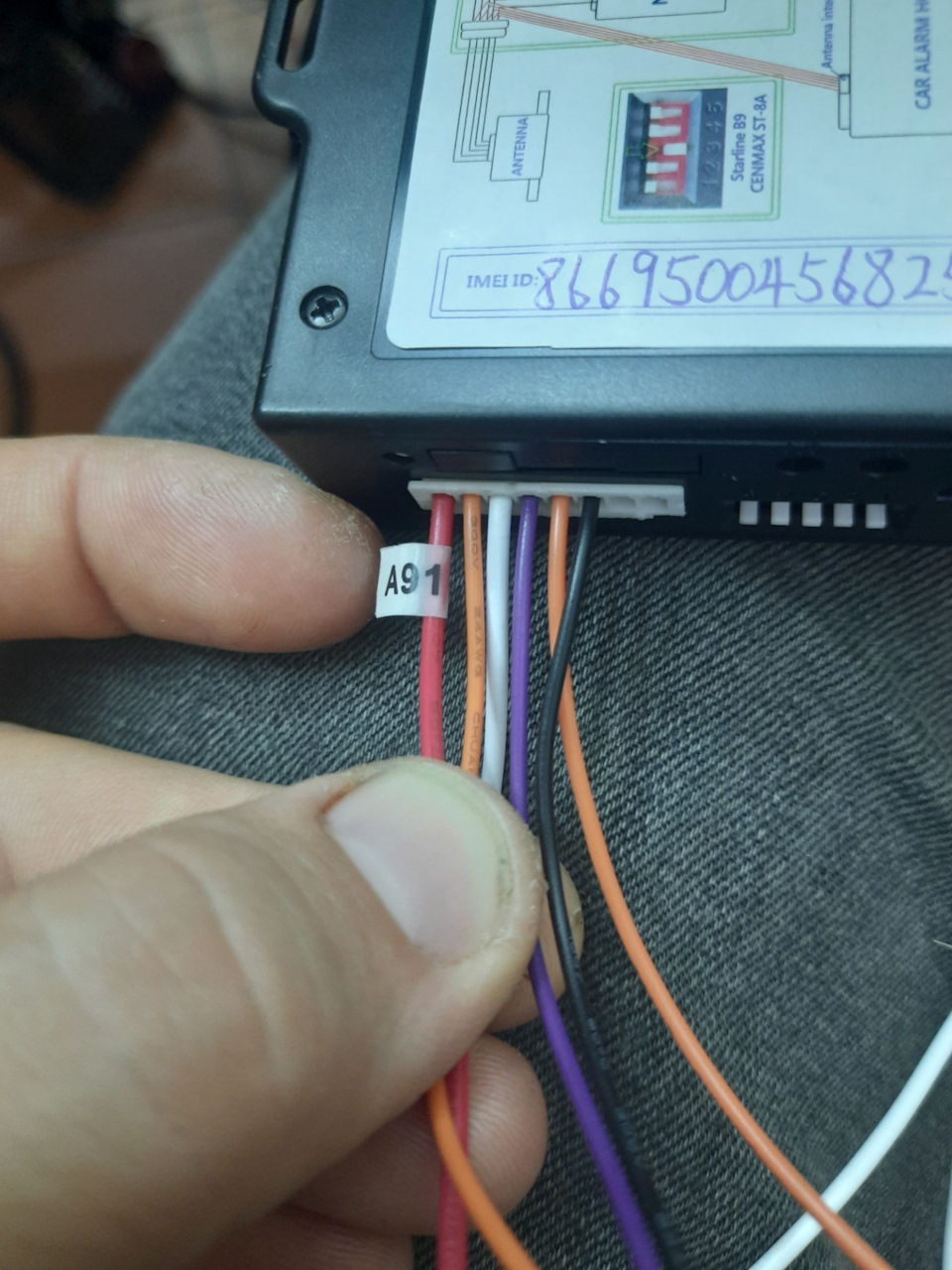

В комплекте есть провод для сигнализации starline A91 и B9 (используем тот, что для нашей сигнализации)
Полный размер

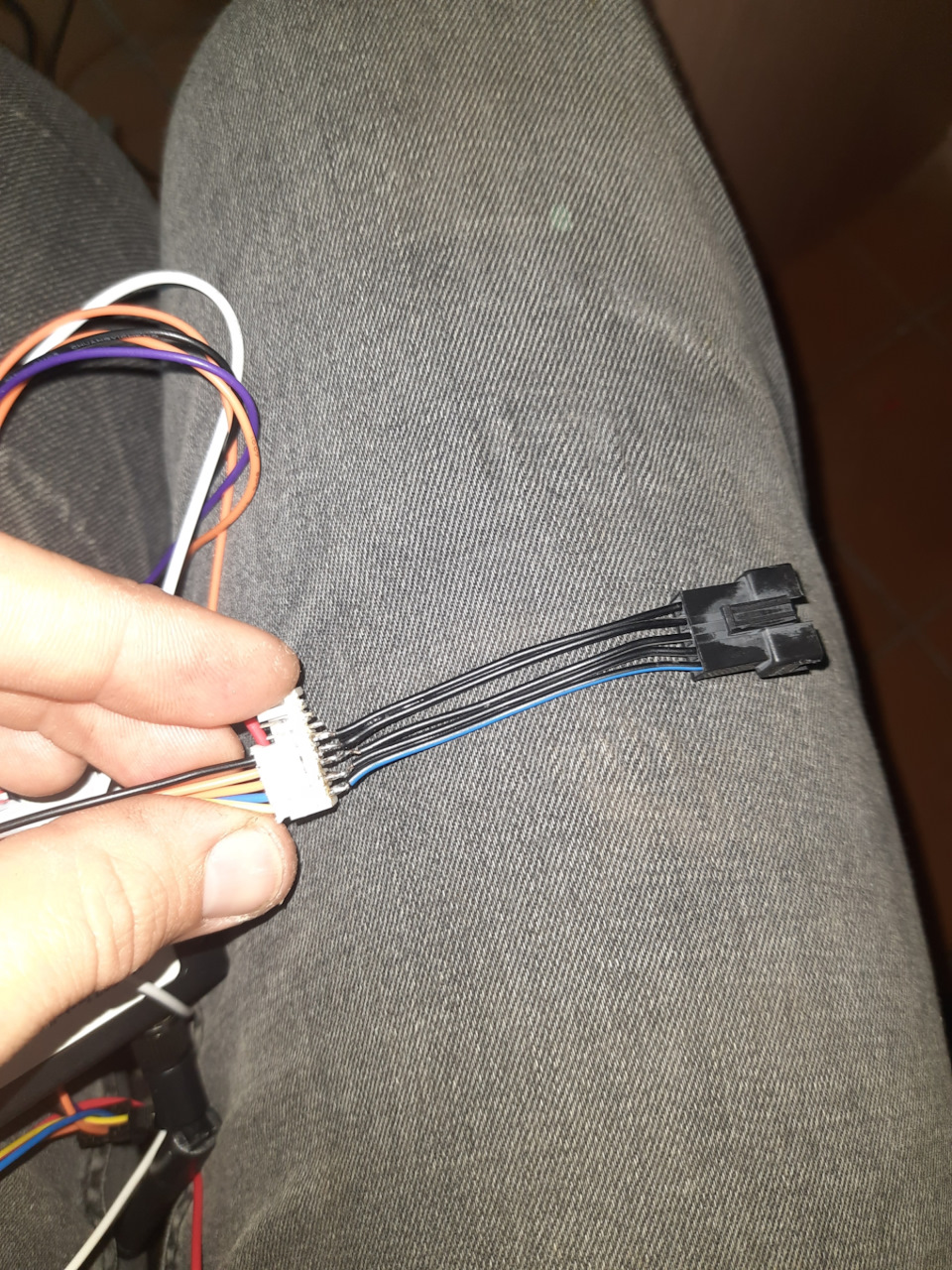

С помощью переходника подключение занимает пару минут
Остаётся красный проводок подключить к постоянным +12 вольт. Массу он берет с сигнализации (коричневый провод рядом с красным). А белый провод нужен для
1) Копировани брелка в мозги модуля (надо 6 раз замкнуть белый проводок на +12, тогда коробочка перейдёт в режим копирования, замигает зелёный светодиод и надо на брелке нажать кнопку «открыть», светодиод погаснет)
2. Для работы gps трекера. Во время езды белый провод должен быть на +12 вольт (т. е. на зажигание1 замкнутый).
Я разово скопировал брелок и белый провод замотал синей изолентой. Должно быть все ок.
Ниже видео, где многое пытаюсь показать, допускаю ошибки и неточностей в речи, где то вообще речь пропадает. Но суть верная.
Источник: www.drive2.ru
Дешевый модуль GSM с поддержкой GPRS , для самоделок и удаленного управления.
GSM модуль представляет собой беспроводное устройство (модем) для приема/передачи данных в сетях мобильной связи.
Neoway M590E — двухдиапазонный GSM-модуль без поддержки голосовой связи.
Частотный диапазон
900/1800 МГц
Температурный диапазон
рабочий: -40. +85 °
Энергопотребление
напряжение питания: 3,3. 4,8 В (номинальное 3,9 В)
Протоколы передачи данных
GPRS class 10
GPRS: максимальная скорость 48 кбит/с
SMS: прием/передача, точка-точка MO/MT, широковещательный режим
встроенный стек протоколов TCP/UDP/FTP/DNS: клиент TCP/UDP-сервера или M2M
Набор AT-команд
GSM 07.05, 07.07
Пришел мне недавно такой модуль, покупал у другого продавца, но он поднял цену. Это довольно старый и простой модуль. Сам модем какой то бывший в употреблении, это видно по фото, все остальное новое.
Все приходит россыпухой, остается все это спаять
Питание GSM-модуля
В мануале сказано, что при наличии в цепи питания конденсатора емкостью 1000 мкФ требование к источнику питания по току – 0,6А (при напряжении 3,9 В)
Не забудьте вывод BOOT надо замкнуть на GND через резистор на 10 кОм, тогда при подаче питания, модуль включится.
Модуль управляется по UART с помощью AT-команд
Сам модуль можно использовать в домашней автоматике и системе умный дом, собрать на нем сигнализацию, можно подключить его к Arduino, принимать и отправлять СМС и управлять удаленно устройствами. Вобщем найти кучу применения, выходящей за рамки данного сайта. Модуль очень дешевый, к покупке рекомендую. Кто желает получить дополнительную информацию, ниже привожу ссылки.
Планирую купить +126 Добавить в избранное Обзор понравился +53 +89
- CAIZHIXING,
- CAIZHIXING M590,
- радиодетали и электронные компоненты
- 20 января 2016, 22:00
- автор: mitel
- просмотры: 91187
Источник: mysku.club
34. Добавление GSM-модуля в StarLine A93.
Не смотря на то, что сейчас есть Vesta-Connect, сигнализации 6-го поколения и многие другие, Starline A93 остается очень популярной. Именно ее обычно предложат установить в салоне.
Starline A93. В нее и будем GSM-модуль добавлять.
Одной из особенностей является возможность удаленного управления с помощью GSM-модуля и телематика.
В этом посте я расскажу как добавлял модуль GSM, купленный на авито, и по каким граблям прошелся.
Модульность
Когда купил новый автомобиль, заехал к авторизованным установщикам Starline и попросил поставить мне Starline с автозапуском. Больше никаких требований к сигналке не было.
Поставили Starline A93 2CAN2LIN. К работе сигнализации вопросов не было, но часто случалось, что дальности штатного брелока не хватало. А зимой хочется прогреть двигатель перед поездкой. Решил добавить GSM-модуль. Цена нового около 4400 руб, с одной стороны не так много, с другой — в наше нестабильное время деньги любят счет. На авито нашел модуль за 2000, купил.
Долго не доходили руки его установить. А как дошли — потратил несколько дней, до нормального результата.
Для начала нужно найти, куда установщики запрятали сам блок сигнализации. На сайте старлайна есть карты установки, для разных моделей автомобилей. И если установщики не проявили излишней фантазии, то все просто — разбираем полмашины и вот он блок, замотанный изолентой. Снимаем клемму аккумулятора. Четыре винта на крест, и можно ставить плату.
Для работы модуля нужна SIM-карта. Комплектные карты — оптимальный вариант. 3 руб в сутки, достаточный запас смс и звонков, и неограниченный интернет. И вот первый затык — комплектные карты имеют срок годности, он указан на бумажке, после этого срока карту активировать не получится. Тут два варианта — оформить новую карту на себя, или поехать просить у установщиков комплектную.
Мне дали штук 10 карт, увы все они оказались пророченными. Пришлось спрашивать у друзей, кто недавно ставил себе сигналку. Перед установкой карты в модуль ее надо активировать — вставить в телефон и позвонить, или набрать код(зависит от оператора, инфа есть на буклете). Активировал, вставил, все собрал. Подал питание.
Дальше модуль нужно включить в сигнализации. Нажимаем кнопку vallet 7 раз(каждое нажатие будет сопровождаться миганием синего светодиода), после чего включаем зажигание, слышим семь гудков сигнализации. На нажатие скрытой кнопки реакции не было, нажимал кнопку на антенне. После успешной активации модуля на брелоке появится значок робота.
Блок GSM добавлен к сигнализации
GSM-модули бывают 4 видов. GSM5 модуль может обновлять ПО сигнализации по воздуху, но и просто GSM модуль будет работать со Starline A93. Модули бывают с 4 и 5 контактами.
GSM-модуль с 5 контактами
С 4 контактами не позволит работать сигнализации Starline A93 с GPS-антенной (5-й контакт используется для управления питанием антенны), или придется дополнительно прокидывать питание(подпаиваться в блоке сигнализации). Я купил GSM-модуль с маркировкой FG03_R1 20110603 с 4 контактами, с этого и начались мои изыскания.
Starline GSM-модуль FG03_R1 20110603
Звоним на модуль, и слышим: Старлайн приветствуют вас, введите пароль 1. Это значит, что ваш модуль отвязан от предыдущего владельца, и никаких действий по смене владельца не потребуется. GSM-модуль привязывается к номеру, с которого вы будете управлять сигнализацией. Если ваш модуль уже привязан к прошлому владельцу есть несколько вариантов:
— связаться с ним и попросить сменить владельца,
— обратиться к дилеру Starline для отвязки модуля,
— либо по инструкции отвязать самому(как это сделать есть в инструкциях и на просторах интернета, но придется снова все разбирать).
Полный размер
выдержка из инструкции Встроенный GSM модуль v27 (О5)
И вот вы привязали модуль к своему номеру. Уже есть возможность управлять сигнализацией по звонкам и SMS(завести/остановить двигатель, поставить/снять с охраны, узнать статус и т.д.). Но возможности гораздо шире, можно подключить телематику, и управлять с приложения(уже можно обойтись без брелока).
Тут необходимо положить денег на номер. Комплектные симки идут с минимумом $ на счету. Кстати, они зарегистрированы на Starline, обычно Москва или СПБ.
Регистрируемся на starline-online.com нажимаем добавить устройство. Для добавления устройства потребуется пин-код. Чтобы его получить нужно на устройство отправить смс 00581. На каждую sms-команду GSM-модуль должен прислать ответное sms с результатом. Если не приходит пин-код первое, что стоит сделать — включить GPRS на модуле командой 00551 и повторить.
Частая рекомендация выполнить последовательность команд — 00550 — 00990 — 00551 (отключение GPRS — перезагрузка модуля — включение GPRS).
Могут случиться затыки у операторов, одни могут принять частые смс с цифрами за спам, в таком случае надо подождать. Для Мегафона или Теле2 можно попробовать команды вида 00581# 00551# У меня нормально привязать модуль к личному кабинету в телематике получилось только часов через 10.
ответные смс вида: Команда выполнена GSM:27(T)
27 — уровень сигнала (от 1 до 31, больше — лучше) T, G — GPRS включен
Обновление прошивки GSM-модуля
Если у вас модуль со свежей прошивкой, то можно обновить по воздуху командой 00591
У меня оказалась старая версия, я не мог в приложении посмотреть температуры, напряжение АКБ и т.д.
Для обновления вручную потребуется программатор Starline. Относительно не дорогой — 550р. Но его успешно может заменить USB-UART переходник на чипе CP2102, который легко найти. Припаиваем 5 проводков по схеме.
Подключение переходника для прошивки GSM-модуля
Будет нужна программа StarLine v1.7.5 или выше и сам файл прошивки в формате frc (придется искать самим, в открытом доступе найти сложно). Сам процесс обновления не долгий, все прошло спокойно.
После успешной прошивки я удалил из личного кабинета устройство и заново подключил(не забываем про 10 часов, пока нормально пин-код не пришел). Теперь показывает всю информацию — температуры, напряжение, могу посмотреть уровень топлива, пробег. Естественно управление тоже работает.
Приложение Starline на телефоне. Все работает.
Показывает и топливо и пробег
Ну и если у вас добавлен GPS-модуль, его надо будет также включить командой 00492
На Android у Starline две версии приложения — обе с одинаковым основным функционалом, но разные по виду. Кому какое больше понравится.
Тема про GSM-модули на carmasters.org
Инструкции для GSM-модуля можно найти здесь. Они отличаются для разных прошивок. Крайне рекомендованы к прочтению.
Как итог — если уже стоит Starline A93 и хочется добавить GSM-функционала: Позволяют финансы — заехать к установщикам, они все сделают или покупая б/у модуль внимательно выбирайте, уточнитесь что он отвязан от номера. А если новое авто — то ставьте Vesta-connect или сигнализацию 6-го поколения, на подобии StarLine S96.
Вот так я узнал о GSM-модулях Starline чуть больше, чем хотел.
