Точить ножи и ножницы, болты и винты, любые небольшие детали. Отличный станок для домашней мастерской. Цена заводского мини-гриндера стартует от 25 тысяч рублей. Но этот полезный инструмент можно сделать самому, затратим минимум денег.
Понадобится
- стальная и пластиковая трубки;
- болты, винты, гайки, шайбы и заклепка с резьбой;
- подшипники закрытого типа;
- лист и неравноплечий уголок из алюминия;
- двигатель 775 серии на 12 Вольт, приобрести можно на Алиэкспресс — http://ali.pub/3xhgtm
- переключатель и штекер для питания;
- абразивная лента;
- пружина растяжения;
- многослойная фанера и ножки-опоры.
Процесс изготовления мини-гриндера
Начнем с осей роликов. От стальной трубки отрезаем фрагменты по 50 мм. Снимаем фаски, зенкуем и рассверливаем отверстие для нарезки резьбы метчиком с обеих сторон.
Топ СТАНОК для ЗАТОЧКИ НОЖЕЙ с Алиэкспресс | Домашний мини гриндер станок для быстрой заточки ножей.
От пластиковой трубы отрезаем по 35 мм. Серповидным ножом и наждачной бумагой обрабатываем кромки. Запрессовываем в них по два подшипника закрытого типа.

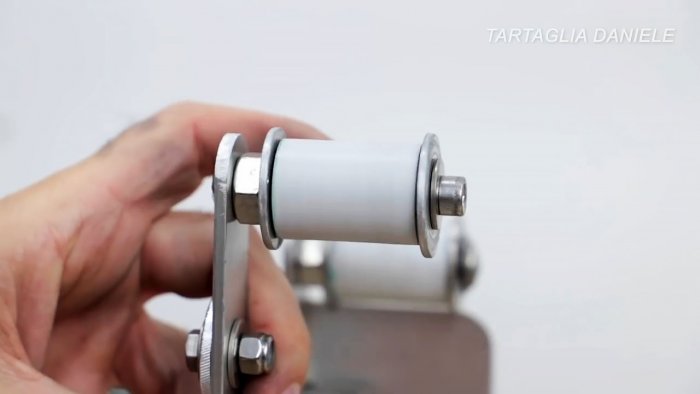

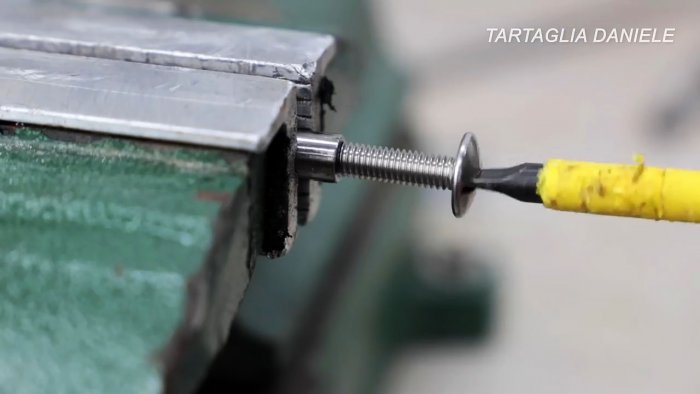

Собираем ролик, вставляя в отверстия подшипников ось. На ее концы надеваем шайбы по диаметру больше, чем у пластиковой трубки, и закрепляем их винтами, вкручивая в резьбу оси.
Шайбы для роликов вырезаем из алюминиевого листа корончатым сверлом на сверлильном станке. Обрабатываем их, удаляя заусенцы и снимая фаски.

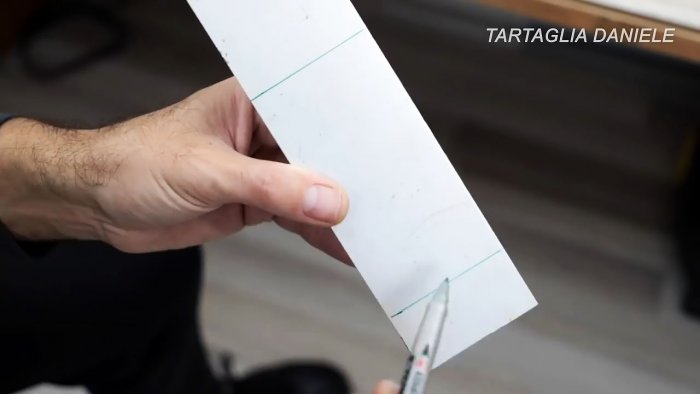

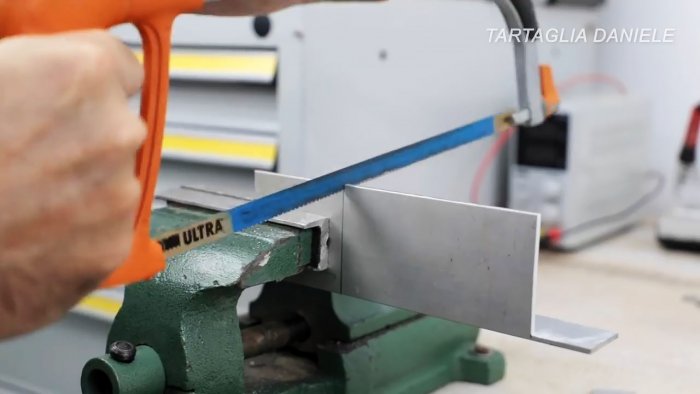

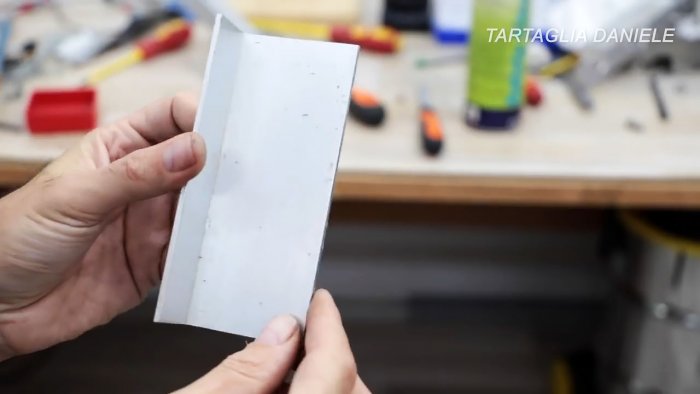

Изготавливаем стойку из неравноплечего алюминиевого уголка. Для этого с двух сторон срезаем большую полку на разную длину. Скругляем углы и обрабатываем поверхности полиролью, нанесенной на кусок ткани.

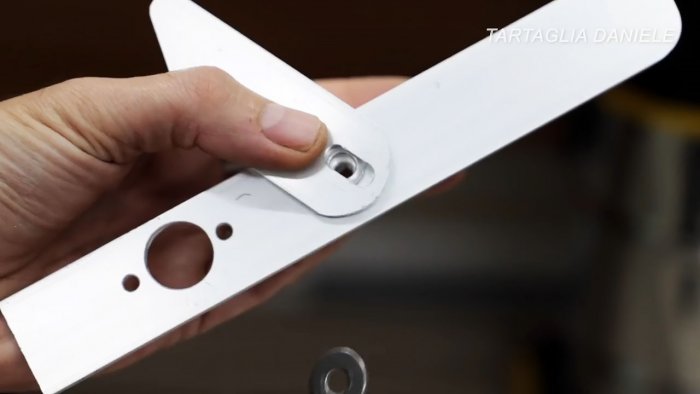

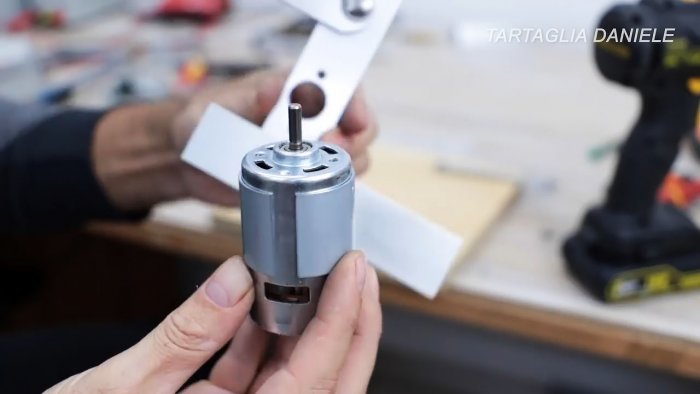

На меньшей полке стойки отмечаем место установки ролика, на большей – электродвигателя. Выполняем ступенчатым сверлом отверстие под выступ его корпуса, рядом обычным сверлом – два маленьких для крепления.

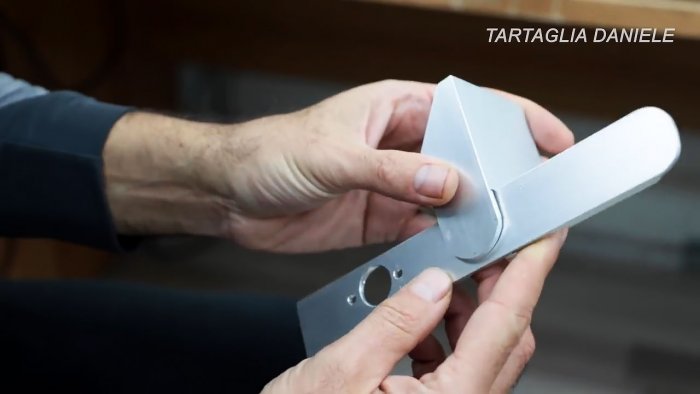

Из того же уголка делаем рабочую площадку для установки заготовок. С одной стороны меньшую полку скашиваем, с другой – скругляем. Отмечаем контур продолговатого в продольном направлении отверстия.

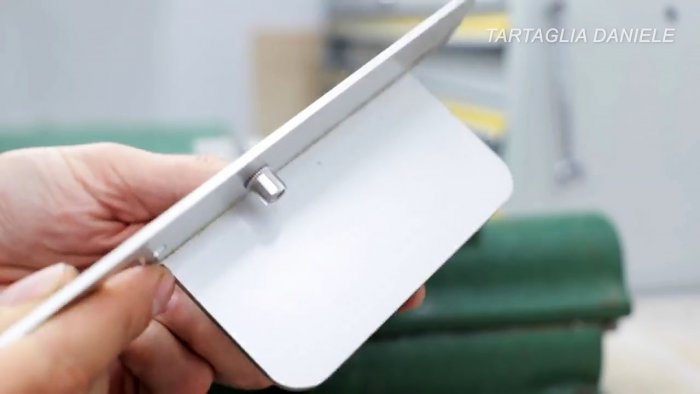

На стойке, для крепления рабочего стола, сверлим отверстие и усиливаем его заклепкой с внутренней резьбой, пользуясь заклепочником.
Сверлом и напильником выполняем удлиненное отверстие на полке рабочего стола и крепим к стойке, вкручивая метиз в резьбу заклепки. Отмечаем на стойке горизонтальное положение рабочей площадки.
На стойке сверху по отметке сверлим отверстие для установки промежуточного ролика. Собираем его, как это мы делали ранее, и закрепляем к стойке коротким винтом. Ролик должен свободно вращаться на оси.

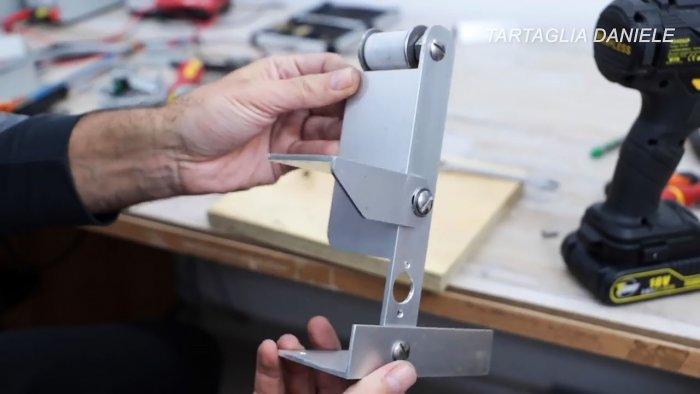

Используя тот же уголок, вырезаем основание и ближе к одному его краю крепим вертикально стойку, пропустив через отверстия в них болт и, закрепив гайкой.

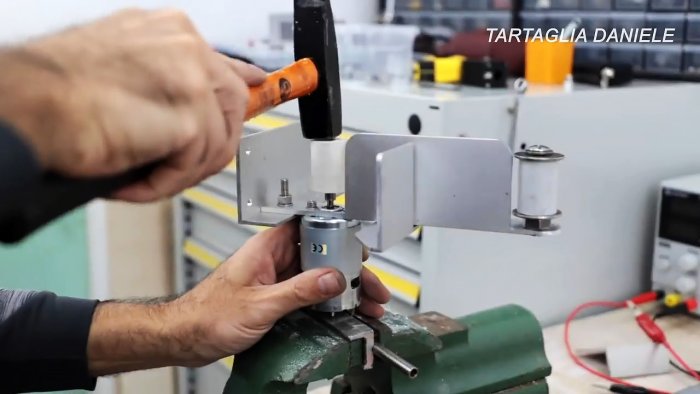

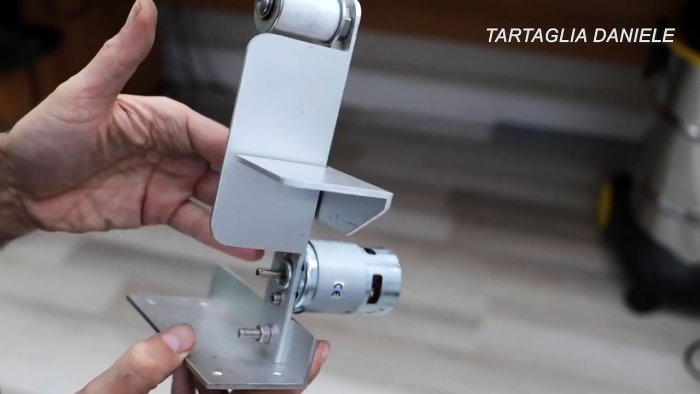

Крепим к стойке снаружи двигатель 775 двумя болтами. На вал напрессовываем ведущий ролик, постукивая по торцу молотком, пока он не сядет на место. Подаем на клеммы двигателя напряжение для проверки работы привода.

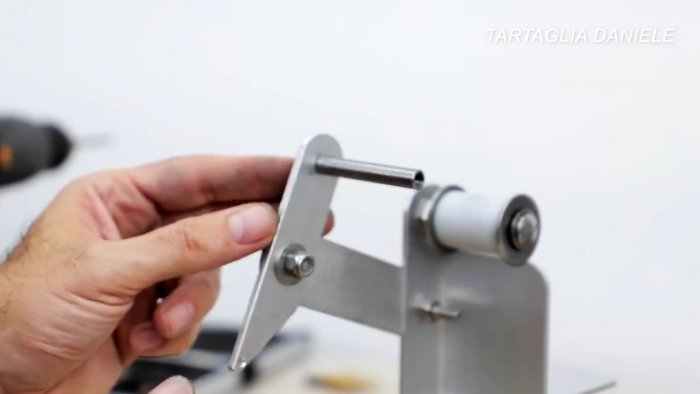

Накидываем на ролики абразивную ленту и примериваем кронштейн для натяжного ролика.
Крепим его винтом к стойке в нужном месте.

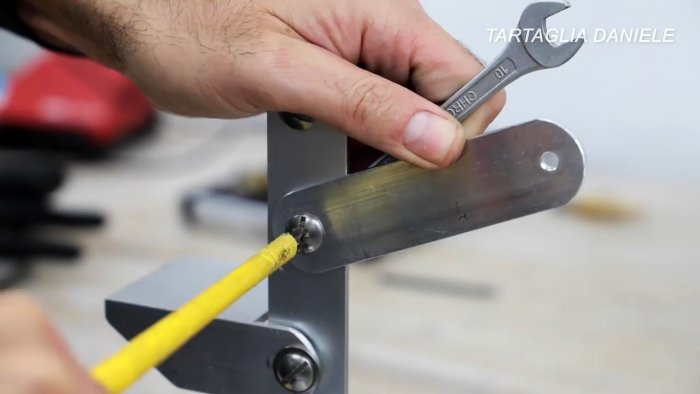

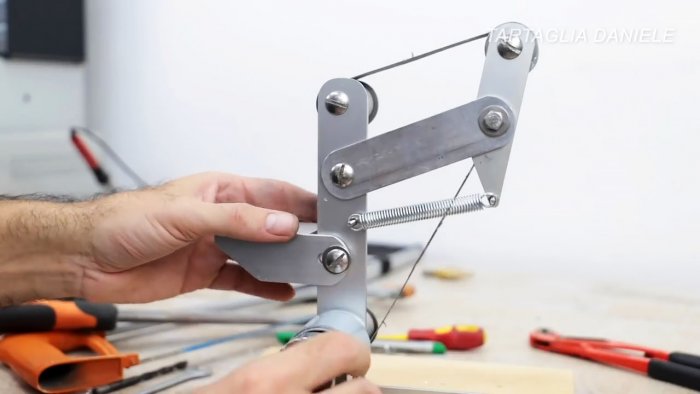

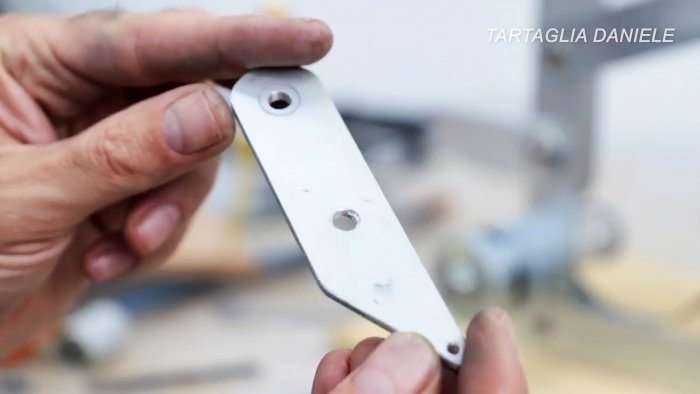

На конце кронштейна устанавливаем рычаг с помощью болта и гайки, используя отверстие в его центре. В отверстие на верхнем конце рычага крепим натяжной ролик, на нижнем и на стойке закрепляем болты с помощью гаек. На них накидываем кольца пружины растяжения и, чтобы они не соскочили, накручиваем гайки с шайбами.

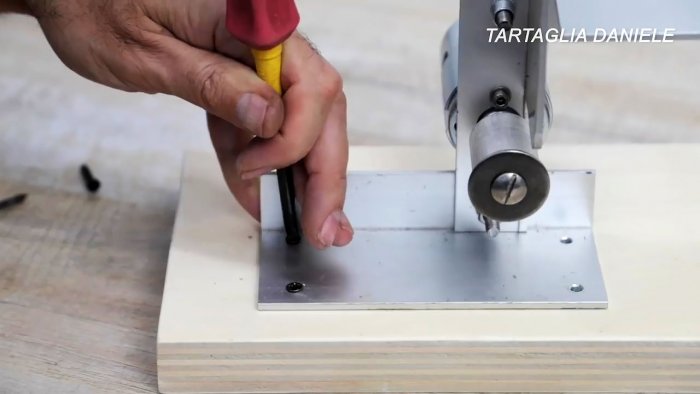

Полученную конструкцию закрепляем на прямоугольной по форме многослойной фанере четырьмя шурупами через отверстия по углам основания стойки.

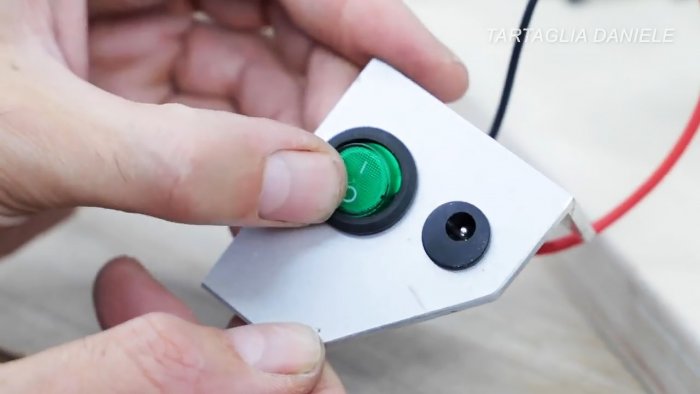

Рядом с двигателем сбоку к основанию крепим кронштейн с большим и малым отверстием, соответственно, под крепление переключателя и штекера питания на 12 В.
Припаиваем провода к клеммам двигателя, переключателя и штекера питания. Подаем напряжение через переключатель и убеждаемся, что двигатель работает и крутит ведущий ролик.

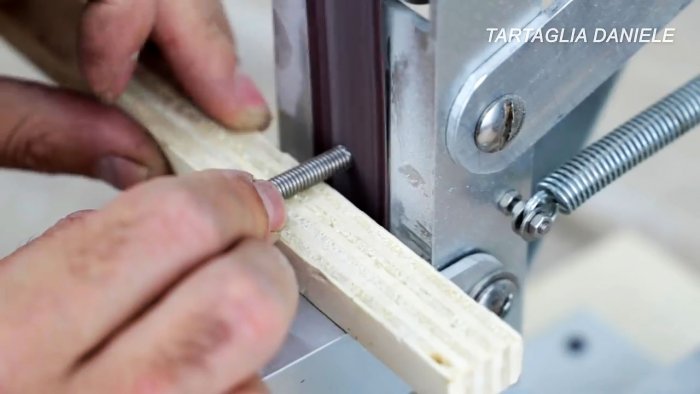

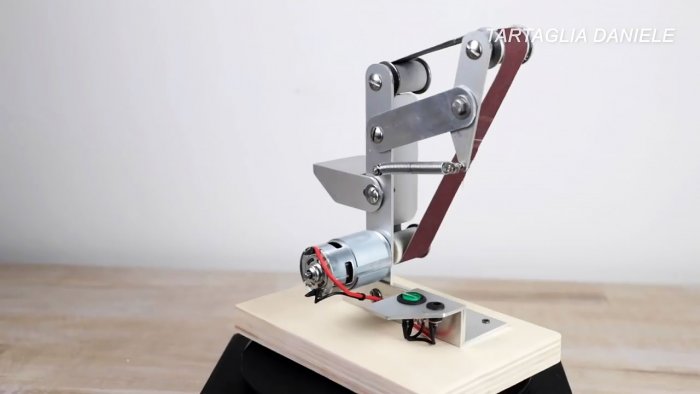

Надеваем на ролики абразивную ленту, слегка сдвигая нажимной ролик к двум другим, затем опускаем его, и он под действием пружины обеспечивает требуемый натяг. К днищу фанерного прямоугольника прикручиваем в четырех углах ножки-опоры.

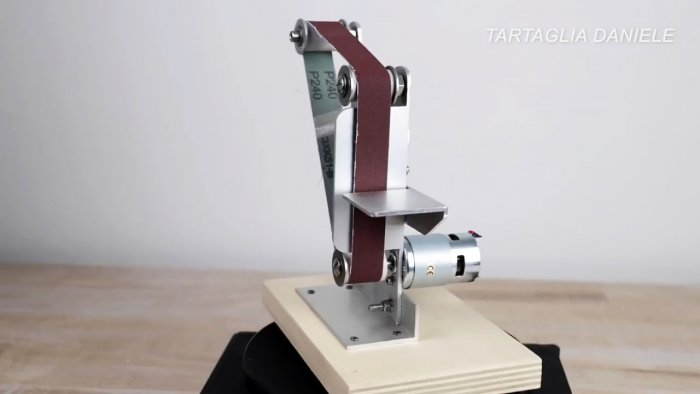

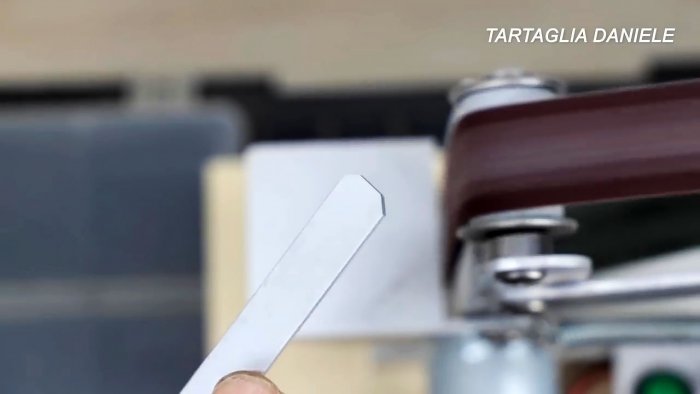

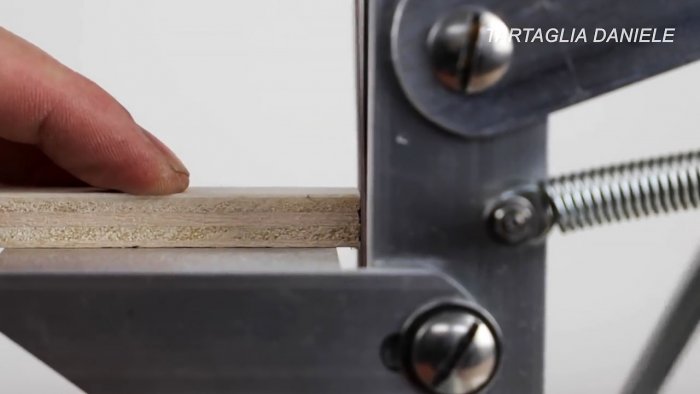

На таком мини гриндере можно обрабатывать деревянные и металлические заготовки в горизонтальном и наклонном положении. Для этого достаточно установить и закрепить под нужным углом рабочий стол.
Смотрите видео
Источник: sdelaysam-svoimirukami.ru
Mini Disc Sander type 2804
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых статьях.
Отписаться от уведомлений вы всегда сможете в профиле автора.
Всем привет! Хочу поделиться с вами своей историей создания ручного шлифовального девайса на основе бесщеточного двигателя (BLDC). Нужен был девайс который и мог уместиться в руку и в то же время стабильно стоял на столе, хватало момента силы вращения для обработки дерева, пластмассы и металла и чтобы не плавил/жег обрабатываемый материал. ПОЕХАЛИ!
Все началось с повторения девайса от Валеры Перински: сборка и в работе. Тут применялся бесщеточный двигатель от HDD дисководов для компьютеров. Двигатель высоко оборотистый, но с малым моментом вращения… при минимальном приложении силы сильно падали обороты, слабенький двигатель! Но тема бесщеточных двигателей понравилась, начались поиски подходящих мне моторов и тесты проверок их в работе… короче много было и двигателей и тестов))) В данный момент хочу представить вашему вниманию конструкцию ручной «шлифовалки» крайней версии. В конструкцию девайса входит такой двигатель:
Пока писал обзор этот двигатель временно пропал из продажи, внизу ссылка на аналогичный двигатель, но габариты и отверстия для креплений другие… модели корпуса и вращающегося столика для этого двигателя также имеются.
Плата управления:
Такие двигатели применяются в системах подвеса для FPV камер наблюдения, 2804 типоразмер сердечника/статора двигателя на котором намотаны катушки ( 28 мм. диаметр, 04 мм. толщина сердечника/статора).

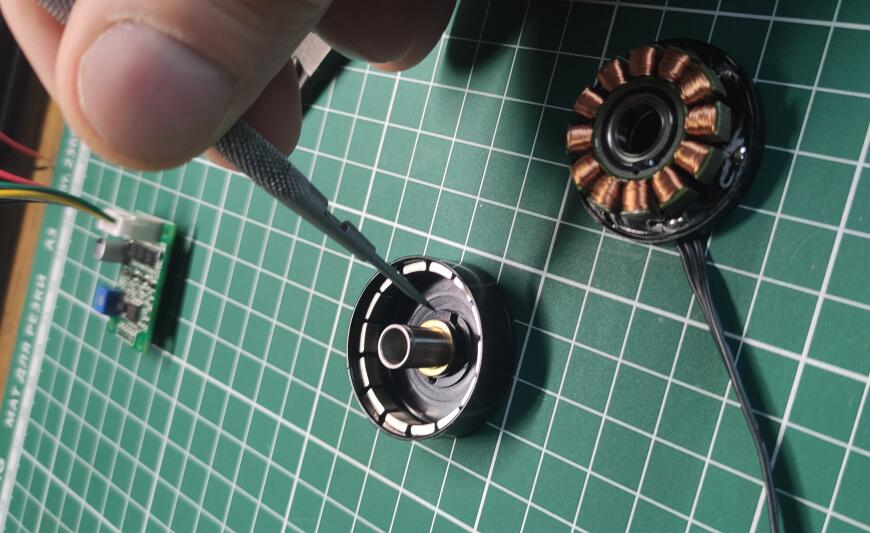

Переделка двигателя на полное вращение.
На градусы ограниченного вращения не обращайте внимания, это просто переделывается на непрерывное вращение откусыванием/стачиванием упора:
Инструмент которым снимаю стопорную шайбу:
Показываю что нужно сточить/откусить, выбирайте что удобнее удалить:
Мне удобнее и проще удалить язычок на статоре:
Моделирование и печать частей девайса:
Рекомендации по печати давать не буду, скажу только как я печатал. Детали корпуса (оранжевые части) печатал из ПЕТ-Г по одной детали за раз с обдувом, вращающийся столик из АВС без обдува. Размещение модели в слайсере для печати: Верхнее фото оранжевые детали корпуса (верхняя часть корпуса печатается с поддержками), нижнее фото салатовый вращающийся столик (без поддержек).

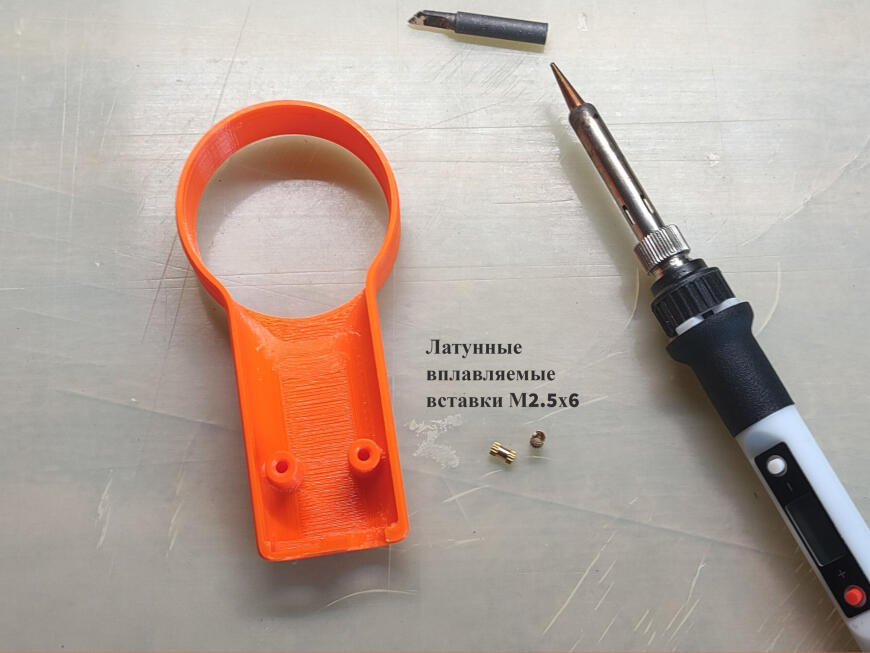

Перед сборкой нужно вплавить резьбовые втулки М2,5 х 6 мм. в верхнюю деталь корпуса.
Для сборки понадобятся винты с плоской головкой М2,5х10мм, М2,5х5мм, (М2,5х8мм, М2,5х5мм для версии под двигатель из второй ссылки), маленькие шурупы 2х8мм для крепления платы управления, силиконовые ножки (2-е придется обрезать на один зубчик по длине), переменный резистор на 10кОм, гнездо питания.
Надеваем ручку на переменный резистор… готово)))
Для быстрой смены круглых 2-дюймовых шкурок, шлифовальных/полировальных насадок нужны «оные» на «липучке» ссылка; ссылка; ссылка; ссылка; ссылка—-отличные шкурки, не забиваются пылью, но 2-дюймовых не нашел. 3-дюймовые легко вырезаются до 2-дюймов ножницами))). Необходимо наклеить на вращающийся столик «липучку» ссылка—советую черного цвета. Но перед наклейкой «липучки» необходимо прорубить отверстия, для точной прорубки смоделировал/распечатал кондуктор под пробойники от фирмы «ЗУБР». Вот такой набор пробойников:

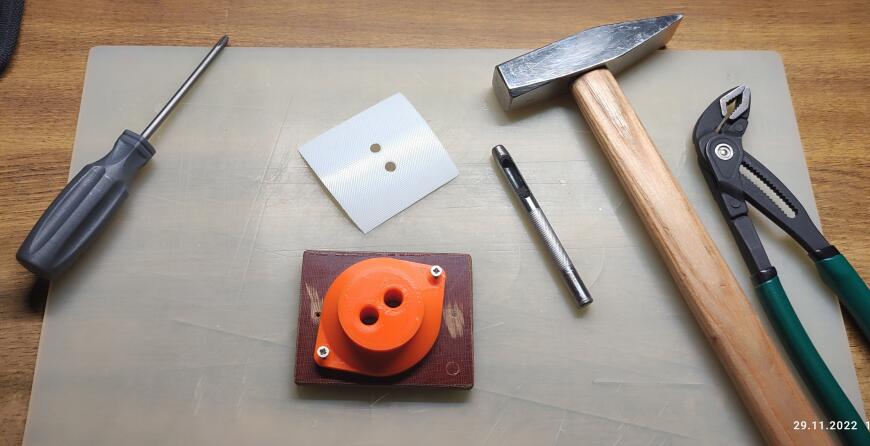

Подойдет пробойник на 5мм. по фото думаю понятно всё))

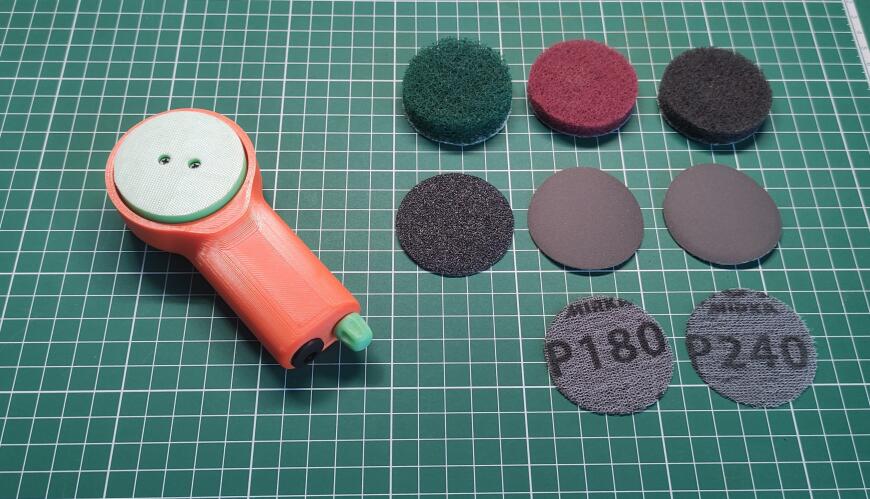

Вот что получилось на выходе.
Питается шлифовалка от адаптера питания для ноутбуков 19,5В/2. 3А. Потребляемая мощность при максимальной нагрузке порядка 20 Вт. Частота вращения столика порядка 3000-4000 об/мин.Подпишитесь на автора
Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых статьях.
Отписаться от уведомлений вы всегда сможете в профиле автора.
Источник: 3dtoday.ru
