Купил с али набор для самостоятельной сборки радио, собрал, в FM диапазоне ловит только одну станцию и то не пойми какую, может кто собирал такие-же, знает как его привести в чувство? Ребенок очень хочет эту игрушку.
Вот ссылка на это «чудо»:
Добавлено: Сб фев 25, 2017 03:22:13
Шухер писал(а):
в FM диапазоне ловит только одну станцию и то не пойми какую
После сборки приемник требует настройки, как минимум сопряжение контуров. Выкладывайте фото собранной платы с двух сторон и напишите из какого вы города, будет легче сориентироваться.
Шухер писал(а):
Ребенок очень хочет эту игрушку.
Хочет собрать или хочет поиграть (послушать) ?
Добавлено: Сб фев 25, 2017 08:15:53
Garryadmin писал(а):
Шухер писал(а):
в FM диапазоне ловит только одну станцию и то не пойми какую
После сборки приемник требует настройки, как минимум сопряжение контуров. Выкладывайте фото собранной платы с двух сторон и напишите из какого вы города, будет легче сориентироваться.
Прикладываю фотки с двух сторон, регулировочные диски могу снять, если надо будет еще фото. Станцию ловит «Звезда», она на 72.26 FM у нас в Ярославле.

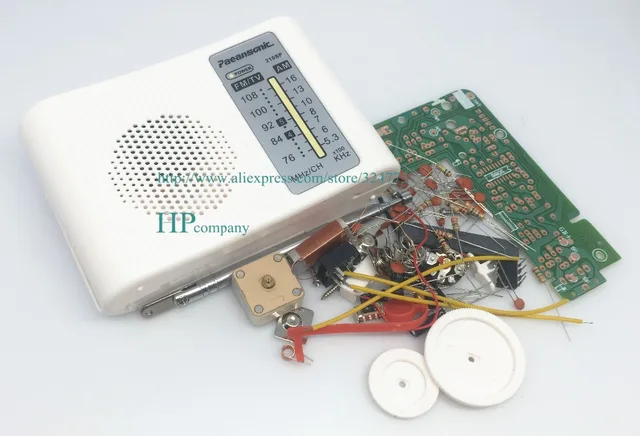

DIY KIT✍ РАДИО FM/AM с Aliexpress
Шухер писал(а):
Ребенок очень хочет эту игрушку.
Хочет собрать или хочет поиграть (послушать) ?
Послушать, ему еще 10 лет, пару контактов спаял конечно сам, но всю вряд ли собрал бы.
Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет
Добавлено: Сб фев 25, 2017 11:17:34
Шухер писал(а):
Станцию ловит «Звезда», она на 72.26 FM у нас в Ярославле.
Так у вас получился УКВ приёмник, расчитанный на советский диапазон 65-74 МГц, в наше время он практически пуст, у нас даже радио России перевели на FM, осталась одна станция — Народное радио, и то вещает с 7:00 до 19:00.
Ваш приёмник нужно перестроить на FM 87,5-108 МГц., гетеродинная катушка должна быть примерно 3 витка, контурная 4 витка, на оправки 5 мм.
Растягивая-сжимая витки гетеродинной катушки и вращая подстроечный конденсатор производите укладку диапазона, растягивая-сжимая витки контурной катушки и вращая её подстроечный конденсатор делаете сопряжение по максимальной громкости. Растягивая витки катушки повышаем частоту, сжимая понижаем. Подстроечники не вижу, должны быть на кпё под ручкой настройки.
P.S.
Сейчас посмотрел, у вас в Ярославле на УКВ всего две местных станции:
http://radiomap.eu/ru/yaroslavl
Мощная скорее всего одна — Радио Звезда, вещающая с Ярославской телебашни, вот её и принимаете.
Радио России видимо уже перевели на FM 99.10 МГц.
_________________
ZA НАРОДОВЛАСТИЕ а не дерьмократию!
Суверенным и независимым может считаться только то государство, против которого англосаксонские разносчики кланово-олигархической дерьмократии и еврогейских «ценностей» со своими пособниками ввели санкции!
FM Radio на микросхеме HEX3653, Набор для сборки.
Приглашаем всех желающих принять участие в вебинаре, посвященном LED-драйверам. На мероприятии мы рассмотрим существующую и новую продукцию из линейки поставок Компэл для интерьерного, архитектурно-декоративного, наружного и промышленного освещения, а также специальные драйверы с повышенной выходной мощностью для освещения площадей, стадионов и теплиц. Будут представлены LED-драйверы производителей MEAN WELL, MOSO, Snappy, а также драйверы для аварийного освещения (ISSATA). Рассмотрим их особенности и преимущества; узнаем, какая новая продукция появилась у MEAN WELL за прошедший год, и чего нам ждать в будущем.
Добавлено: Вс фев 26, 2017 12:13:09
gsmart писал(а):
Шухер писал(а):
Станцию ловит «Звезда», она на 72.26 FM у нас в Ярославле.
Так у вас получился УКВ приёмник, расчитанный на советский диапазон 65-74 МГц, в наше время он практически пуст, у нас даже радио России перевели на FM, осталась одна станция — Народное радио, и то вещает с 7:00 до 19:00.
Ваш приёмник нужно перестроить на FM 87,5-108 МГц., гетеродинная катушка должна быть примерно 3 витка, контурная 4 витка, на оправки 5 мм.
Растягивая-сжимая витки гетеродинной катушки и вращая подстроечный конденсатор производите укладку диапазона, растягивая-сжимая витки контурной катушки и вращая её подстроечный конденсатор делаете сопряжение по максимальной громкости. Растягивая витки катушки повышаем частоту, сжимая понижаем. Подстроечники не вижу, должны быть на кпё под ручкой настройки.
P.S.
Сейчас посмотрел, у вас в Ярославле на УКВ всего две местных станции:
http://radiomap.eu/ru/yaroslavl
Мощная скорее всего одна — Радио Звезда, вещающая с Ярославской телебашни, вот её и принимаете.
Радио России видимо уже перевели на FM 99.10 МГц.
Я совсем в этом не разбираюсь, есть на плате квадратная коробочка с двумя винтами, это и есть гетеродинная катушка?
| Последний раз редактировалось aen Вс фев 26, 2017 15:32:10, всего редактировалось 1 раз. |
| Нарушение Правил форума п. 2.7 |
На современном этапе оптимальным решением для питания таких компонентов, как процессоры, FPGA/ПЛИС, DSP и прочие, является использование PoL-стабилизаторов. Компания MORNSUN разработала ряд моделей, предназначенных для такого применения. Это семейства K12T и K12MT с выходным током от 6 до 20 А. Семейства отличаются габаритными размерами, широтой модельного ряда и некоторыми функциями.
Добавлено: Вс фев 26, 2017 13:06:07
Шухер писал(а):
Я совсем в этом не разбираюсь, есть на плате квадратная коробочка с двумя винтами, это и есть гетеродинная катушка?
Хм.. Интересно, что вы при этом имели ввиду..
эы.. Для начала надо вот этот весь срачь вымыть спиртом, хотя бы изопропиловым, или ацетоном (несколько худший вариант)
Катушки — они и ы Африке КАТУШКИ, это значит, что «что- то намотано»..
Вот они:
(имхо) Красным обведена антенная, синим- гетеродинная.. наверное..
Добавлено: Вс фев 26, 2017 13:56:09
Шухер писал(а):
есть на плате квадратная коробочка с двумя винтами, это и есть гетеродинная катушка?
Непонятно что вы имели в виду, вот обозначил эти бескаркасные катушки,:
Для FM диапазона гетеродинная катушка должна быть примерно 3 витка, контурная 4 витка, намотанные на оправки (например хвостовик сверла) 5 мм, эмалированным проводом диаметром примерно 0,5 мм. при условии что выбранна стандартная верхняя настройка (частота гетеродина выше частоты станции).
Если выбранна нижняя настройка (частота гетеродина ниже частоты станции), хотя это маловероятно, но китайцы могут, то тогда считать обозначение катушек наоборот, как нарисовал АлександрЛ, в этом случае контурная катушка будет так-же 4 витка а гетеродинная 5.
Определить гетеродинную катушку можно настроившись на станцию, поднести к ней толстый медный провод, да хоть жало паяльника или отвёртки, частота должна перестроится и станция пропадёт. Если при приближении металлического предмета к катушки ухода частоты не происходит, а просто меняется громкость приёма, то это контурная катушка.
У вас же стоят катушки на 8 и 9 витков, они расчитанны для советского диапазона УКВ. Намотайте новые катушки и замените эти.
_________________
ZA НАРОДОВЛАСТИЕ а не дерьмократию!
Суверенным и независимым может считаться только то государство, против которого англосаксонские разносчики кланово-олигархической дерьмократии и еврогейских «ценностей» со своими пособниками ввели санкции!
Добавлено: Чт мар 02, 2017 03:40:39
Самое интересное, что при всех «рассуждениях» о том, в какой части УКВ- диапазона оказался настроен приёмник, никто не догадался посмотреть на шкалу приёмника.
А шкала размечена, — от 76 до 108 мегагерц!!
Вопрос к ТС- А вы правильно впаяли катушки? Местами их не перепутали? 1 «лишний» виток на УКВ- это серьёзно!!
Добавлено: Чт мар 02, 2017 08:28:40
АлександрЛ писал(а):
Вопрос к ТС- А вы правильно впаяли катушки? Местами их не перепутали? 1 «лишний» виток на УКВ- это серьёзно!!
Инструкции никакой нету какая катушка куда паяется, делал по какой-то инструкции с ютуба.
Добавлено: Чт мар 02, 2017 09:02:31
За это время можно было давно аккуратно выпаять катушки и поменять местами.
И ко всему прочему, не ужели у вас нет ни одного УКВ приёмника? Сравните диапазоны.
Та станция что ловится этим конструктором, соответствует она положению переменного конденсатора и шкале заводского приёмника?
Если нет то поменять катушки местами и/или порастягивать их.
_________________
Глупый не задает вопросы. Глупый и так все знает.
Добавлено: Чт мар 02, 2017 13:27:40
АлександрЛ писал(а):
А шкала размечена, — от 76 до 108 мегагерц!!
Это видимо на японский 76,0—89,9 МГц и европейский 87,5-108 МГц FM диапазоны расчитан девайс.
Тем более странно:
Шухер писал(а):
Станцию ловит «Звезда», она на 72.26 FM у нас в Ярославле.
То есть приёмник у топикстартера перекрывает советский участок УКВ диапазона 65-74 МГц, хотя это не удивительно с такими катушками 8 и 9 витков.
Как уже писал, обычно для FM диапазона катушки имеют 3 и 4 витка.
Там делов на 5 минут, найти кусочек провода 0,5 мм, намотать две катушки на оправки 5 мм 3 и 4 витка, найти на плате катушку гетеродина (как — уже писал выше) и запаять на её место 3х витковую, на место контурной 4х витковую, и далее растягивая-сжимая витки настроить приёмник по максимальной громкости.
_________________
ZA НАРОДОВЛАСТИЕ а не дерьмократию!
Суверенным и независимым может считаться только то государство, против которого англосаксонские разносчики кланово-олигархической дерьмократии и еврогейских «ценностей» со своими пособниками ввели санкции!
Добавлено: Чт мар 02, 2017 14:48:51
gsmart писал(а):
То есть приёмник у топикстартера перекрывает советский участок УКВ диапазона 65-74 МГц, хотя это не удивительно с такими катушками 8 и 9 витков.
Как уже писал, обычно для FM диапазона катушки имеют 3 и 4 витка.
Там делов на 5 минут, найти кусочек провода 0,5 мм, намотать две катушки на оправки 5 мм 3 и 4 витка, найти на плате катушку гетеродина (как — уже писал выше) и запаять на её место 3х витковую, на место контурной 4х витковую, и далее растягивая-сжимая витки настроить приёмник по максимальной громкости.
Неплохо бы для начала понять где на этой плате контурная катушка, а где гетеродинная..
Уже готовые катушки были в комплекте!! (судя по картинке с али), и, весьма вероятно, что количество витков на них уже было подобрано китайцами, Если ТС перепутал гетеродинную и контурную катушки- то вполне возможно, что диапазон «уехал» в более низкочастотную область..
Мдя.
Интересно, но и вот здесь:
http://goughlui.com/2016/09/07/project- . radio-kit/
и здесь:
http://irecommend.ru/content/diy-nabor- . amfm-radio
катушки УКВ стоят точно так же, и содержат то же количество витков, и там всё работает.. Хреновенько, но работает.
Часовой пояс: UTC + 3 часа
Источник: www.radiokot.ru
Простой FM-приемник на RDA5807FP
На мс RDA5807FP можно собрать простой полноценный FM-приемник да еще и с кнопочным управлением!
Можно использовать наушники, но чтобы подключить динамики нужно добавить УНЧ.
Питание этой микросхемы 2,7 -3,3 В.
Функциональная схема RDA5807FP
Отсутствие усилителя НЧ — это один не очень существенный недостаток этой схемы. Вариантов подключаемых УНЧ разные, также как и питание (3В).
УНЧ на мс СКЕ8002, питание от LM317
Выход УНЧ на наушники, питание от AMS1117
Печатная плата
УНЧ на мс RAM8403, питание от LM1117
УНЧ на мс СКЕ8002, питание от LM1117
Собрать этот радиоприемник я решил на плате вместе с УНЧ на микросхеме CKE8002B (см. схему выше). Чтобы была возможность питания схемы от напряжения 5В дополнительно потребовался модуль стабилизатора на 3,3 В.
Внешний вид собранного приемника
Доработка схемы приемника
Параллельно кнопки On /Off я подключил конденсатор 0,1мкф, на схеме этого нет. Диод VD1 — 1N4148 я поставил для того, что на микросхему нельзя подавать напряжение больше 3В, а с модуля идет 3,3В. После падения напряжение на диоде мы получаем, то что нам нужно для питания микросхемы.
На выходах звука я убрал дроссели и уменьшил емкости конденсаторов. Кроме кнопок я предусмотрел регулировку громкости подстрочным резистором, может это и не нужно, т.к. есть цифровая регулировка громкости.
Понижающий модуль на LM1117 и последовательный к нему диод можно заменить на TL431:
TL 431 Вы сможете найти в БП любой старой неисправной аппаратуре, в блоках питания АТХ их может быть несколько штук. Только нужно правильно подобрать резисторы что бы на выходе было 2,7-3В. А еще лучше применить что нибудь типа LM 317 в корпусе TO -92. (cм. схемы выше).
Во входном контуре катушка имеет 5 витков провода 0,5 мм на оправке 4 мм.
С помощью этого приемника, на антенну что на фото, я поймал практически все близлежащие станции, в качестве динамика использовал динамик от старого телевизора на 8 ом и мощностью 3 Вт, звучание очень качественное.
На Aliexpress можно купить китайский радио конструктор для сборки радиоприемника на RDA5807FP (готовую плату с деталями).
Использованы материалы: Радио Канал (zen.yandex.ru/id/5f5d00abfeb4d556b713b605)
Источник: www.mastervintik.ru
Мелкий FM-радиоприёмник AK-270 | DIY KIT набор для самостоятельной сборки
Купил за недорого для, что называется, «немного попаять на досуге».
Если кратко, то весьма прикольная игрушка, даже не ожидал за такие деньги.
Подробности под катом.
Технические характеристики
Питание — 1.8-3.6В
Диапазон — FM
Частоты — 76 МГц-108 МГц
Выход аудио — стерео 3.5мм
Внешний вид
Поставляется набор в антистатическом пакете.
В комплекте печатная плата, рассыпуха и холдер под две АА батарейки.
Печатная плата с лужёными контактами.
Шелкографией уже подписано, где какой элемент должен стоять.
Сборка
Сразу первым делом запаял на плату микросхему согласно ключу и часовой кварц на 32кГц.
Для облегчения сборки уже существует руководство в PDF-формате.
Можно заглянуть в него, если сомневаетесь, куда какой элемент паять.
Например эти два диода 1N4148 нужно запаять на плату в места, подписанные как D1 и D2, но соблюдая полярность, где катод и где анод. Катод на диодах отмечен жирной чёрной полоской с краю, а на плате, куда их ставить, соответственно жирной белой полоской.
Или эти два электролитических конденсатора на 100мкФ 10В, под них тоже указана полярность и обозначения C1 и С2.
У оставшихся элементов соблюдать полярность не нужно. Например эти два керамических конденсатора на 100нФ, ставятся на контакты под обозначениями C3 и C5
Конденсатор на 33пкФ ставится на контакты, подписанные как C4. Тестер у него насчитал 18пкФ
Резисторы. Тестер показал 29кОм
Промежуточный вид платы с установленными элементами.
Зелёный компонент, похожий на резистор — индуктивность, на плате обозначена как L1
NPN-транзистор S8050 ставим согласно рисунку на плате. Далее впаиваем кнопки, коннекторы и холдер.
Забыл вначале упомянуть, приёмник базируется на RDA5807FP, хотя по идее должна быть HEX3653.
В собранном виде
В готовом виде сборка выглядит так:
После окончания пайки плату необходимо отмыть от флюса.
Я для этого использовал «списанную» зубную щётку и изопропанол.
Батарейки во время очистки платы должны быть извлечены.
Схема:
Пару слов про управление.
Кнопки слева — направо:
1. Включить/выключить радио
2. Громкость уменьшить
3. Громкость увеличить
4. Предыдущая станция
5. Следующая станция
Станции приёмник ловит, автоматически определяя самый сильный сигнал.
Тонкой подстройки нет, если конечно не считать таковой изменение физического положения приёмника или наушников:)
Про антенну. Жёлтым кругом выделил четыре штыревых контакта на плате.
1. Перемычка на контактах 2-3 делает антенной проводные наушники.
2. Перемычка на контактах 1-2 делает антенной контакт A на плате, если будете паять внешнюю отдельную антенну. Но в этом случае потребуется ещё одна перемычка для контактов 3-4, чтобы обеспечить контакт между GND («землёй») и общим проводом наушников.
В городских условиях вполне достаточно перемычки в положении 2-3, ловит всё.
Энергопотребление
В выключенном состоянии сборка потребляет 15мкА, во включенном же — почти 24мА, из которых светодиод «ест» примерно 2.5мА. Дешёвая алкалиновая АА батарейка имеет ёмкость 500мАh (при условии разряда до 1В). Если слушать радио примерно по 2 часа в день, то двух таких батареек хватит минимум на 10 суток. Хороших же батареек должно хватить на месяц при упомянутом режиме использования. Как альтернативный вариант, можно (может даже и лучше) использовать литий.
Нагрев
Самый высокий нагрев на плате удалось найти в центре управляющей микросхемы — около 38°C, на ощупь еле тёплый. По сути RDA5807FP самый прожорливый элемент в этой схеме.
Образцы аудиозаписей
Запись звука производилась на компьютер через линейный вход.
Совет: чтобы при записи звук не заикался, нужно выставить в настройках входа частоту дискретизации 48кГц.
Итоги
На удивление, довольно годный набор для самостоятельной сборки мини-радиоприёмника. Кит хоть и дешёвый, но выдаёт слушабельный стереозвук, запоминает станции и уровень громкости. Однозначно рекомендуется начинающим радиолюбителям, для обучения ребёнка азам пайки или тем, кто хочет просто чуть «размять косточки» после продолжительной паузы.
Планирую купить +45 Добавить в избранное Обзор понравился +127 +163
- 02 августа 2022, 08:18
- автор: CTAHOK
- просмотры: 6620
