Замечательное устройство из Китая. Название на Aliexpress.com 9.99A 60W 30V Constant Current Electronic Load Discharge Battery Capacity Tester . Стоимость примерно $15.
Можно еще за $7 купить акриловый корпус, но я не вижу в этом никакой необходимости — напряжения все не более 12 вольт, не ронять на работающее устройство неизолированные инструменты не трудно приучиться.
Оно позволяет контролируемо разряжать аккумуляторы нужным вам током, и тем самым является необходимым звеном при восстановлении аккумуляторов — если ваш зарядник, как и мой, не умеет сам разряжать аккумуляторы.
Прощайте лампочки которые ранее заботливо коллекционировались для разряда разным током.
Я не тестировал эту электронную нагрузку на больших токах, при токах до ампера радиатор холодный (но вентилятор не выключается, видимо, управления им просто нет).
Основной минус этой электронной нагрузки — отсутствие внятной инструкции. Все продавцы на Aliexpress предоставляют один и тот же побитый вариант, который просто не имеет никакой семантики.
ОБЗОР: ATORCH DL24P 180W (4 pin) — электронная нагрузка с AliExpress!
Поэтому ниже я даю свой перевод инструкцию по опыту эксплуатации.
Если же вам интересно узнать о способах использования этого устройства для конкретных типов аккумуляторов то добро пожаловать в мой Яндекс.Дзен
Инструкция для Constant Current Electronic Load 9.99A 60W 30V
- Подключаете БП 12В в круглый разъем — это рабочее напряжение для работы самого устройства.
- Разряжаемый аккумулятор — к зеленому разъему с винтами.
- Красная микрокнопка — Старт/Стоп .
- На поворотный регулятор можно нажимать — в него тоже встроена кнопка.
- Два зеленых светодиода между цифровыми индикаторами — показывают, меняете ли вы сейчас число до запятой или после — управляется кнопкой на поворотнике. Переключение между ними — кнопка на поворотном регуляторе. Изменение выбранного значения — повороты этого регулятора влево или право.
- Настройка — подать питание при нажатой Старт/Стоп (и продолжать держать, пока явно не переключится в режим настройки). Далее выбираем значение поворотами регулятора, переключаемся между настройками нажатием Старт/Стоп .
- Первая настройка режим — выбираем из Fun1 режим электронной нагрузки и Fun2
тест емкости батареи, в котором можно дополнительно выбрать, при каком напряжении аккумулятора завершается разряд. - Вторая настрока — включить или выключить пищалку ( bEon / bEoF )
- При включении не в режиме настройки можно выбрать ток разряда и, если выбран режим Fun2 — минимальное напряжение, при котором разряд прекращается.
- При разряде верхний цифровой индикатор попеременно показывает текущее напряжение, Ah, Wh.
- Нижний цифровой индикатор показывает ток
- После выключения при минимальное напряжении потребляет минимальный ток и потом вовсе отключается. Показания сохраняются — при последующем включении вы их увидите.
- Остановить/запустить процесс разряда — Старт/Стоп .
- Ток и мин напряжение можно менять и в процессе разряда
- Написано, что, чтобы очистить показания, надо нажать два раза Старт/Стоп . У меня при этом показания не сбрасывались, а сбрасывались, если войти в настройки и выйти оттуда.
- Коды ошибок
- Err1 — слишком большое напряжение на аккумуляторе
- Err2 — напряжение слишком малое, или батарея не подключена, или подключена с неверной полярностью
- Err3 — сопротивление батареи слишком большое, она не может принять указанный ток
- Err4 — ошибка в цепи (не понимаю)
- Err6 — источник рабочего напряжение не может выдать необходимые для работы устройства 0.5A
- otP — сработала защита от перегрева
- Ert — ошибка датчика температуры (или температура слишком низкая)
- ouP — режим свер-высокого напряжения (не понимаю)
- oPP — немедленный режим свер-высокого напряжения (не понимаю)
Источник: sorokin.engineer
Полный обзор точной и мощной четырехпроводной электронной нагрузки с Aliexpress Atorch DL24
Электронная нагрузка DL24 150 Ватт в комплекте с QC3.0 и PD3.0 триггерами фирмы ATORCH. Покупка на Алиэкспресс
В связи с покупкой на Алиэкспресс аккумуляторной батареи LiFePO4, возникла необходимость протестировать ячейки данной батареи на емкость. Цель проверки емкости банальна, проверить не обманул ли меня продавец, а так же, если все в порядке, для себя, всегда нужно знать характеристики батарей.
Так как я не занимаюсь в профессиональной деятельности аккумуляторной продукцией и мне нечего нагружать (возможно пока), при помощи лабораторных приборов, требования по низкой стоимости выходили на первый план.
Просмотрев множество электронных нагрузок на Алиэкспресс, я решил приобрести новую электронную нагрузку DL24 фирмы ATORCH заявленной мощностью 150 Ватт (хотя судя по видео обзору на Ютуб, старая версия честно держит 150 Ватт, а новая недотягивает, но к сожалению это я узнал после того как оплатил заказ), в комплекте к ней заказал триггеры QC3.0 и PD3.0
Стоимость данного комплекта нагрузки и триггеров вместе с доставкой составила 2 294,79 руб.
Так же данный прибор имеет на борту блютуз модуль, для связи со смартфоном на который следует установить приложение для просмотра параметров и управления данной электронной нагрузкой. Так же возможен просмотр на компьютере, но требуется ли для этого приложение я пока что не знаю.
Девайс имеет два языка на борту, Английский и Китайский. Диапазон рабочих напряжений от 2 до 150 Вольт. Диапазон токовых нагрузок от 0,2 до 20 Ампер. Суммарная мощность нагрузки не может превышать 150Вт.
Устройство имеет четыре режима работы:
1. Поддержание постоянного тока (CC) 2. Постоянное сопротивление (CR) 3. Поддержание постоянной мощности (CP) 4. Поддержание постоянного напряжения (CV)
Имеет встроенные защиты: от перегрузки по мощности, от перегрузки по току и по температуре.
Пока это все необходимые сведения, которыми я располагаю. После того как электронная нагрузка DL24 будет моню получена, я произведу его тестирование и добавлю отдельной статьей.
Дата заказа прибора 04.06.2020 года. Ссылку на товар опубликую в первом комментарии.
Источник: vmelnikov.ru
Какой USB нагрузочный модуль для проверки зарядных устройств и емкости аккумулятора выбрать? 8 моделей, протестированных лично
Всех приветствую! Периодически появляется необходимость проверить реальную выдаваемую мощность зарядного устройства или проверить емкость прибора с накопленной энергией (в роли каких выступают часто аккумуляторы, павербанки). Для решения этой задачи прекрасно подходит USB нагрузка. В данной подборке я рассказал о всех нагрузочных модулях, которыми пользовался сам.

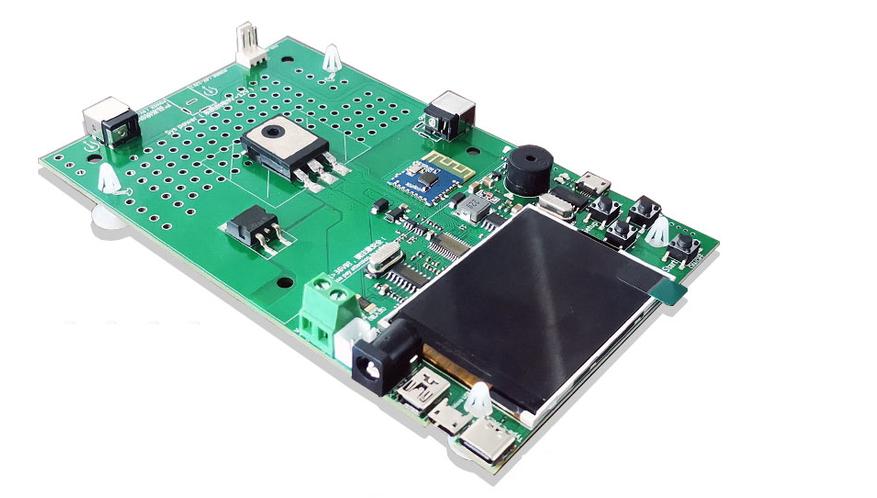

ATORCH DL24
Мой фаворит, и мой основной электронный нагрузочный модуль, которым я тестирую зарядные устройства высокой мощности (мощностью от 35 ватт). Есть модификации как со встроенной системой охлаждения, так и сама плата. Рационально покупать версию без фирменной системы охлаждения, так как именно «родная» система охлаждения посредственно выполняет свою функцию отвода тепла (небольшой радиатор играет свою роль).
На дисплее отображаются следующие параметры: напряжение, сила тока, мощность, сопротивление, потребленная мощность (Втч), емкость (мАч), а также таймер. Имеется функция выставления таймера или нижнего порога напряжения для отключения нагрузки.
В комплект входит сам электронный нагрузочный модуль, блок питания на 12В, 1А для питания, внешний датчик температуры, адаптер под все актуальные разъемы (mini, micro, type-C и 5.5мм штекером)
Есть приложения для пк (подключение происходит с помощью кабеля USB-micro USB) и смартфонов (на плате присутствует модуль Bluetooth) на базе андроид (информацию насчет устройств на IOS не нашел).

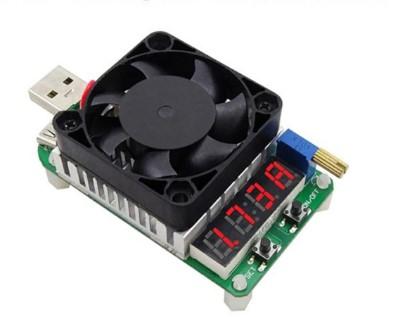

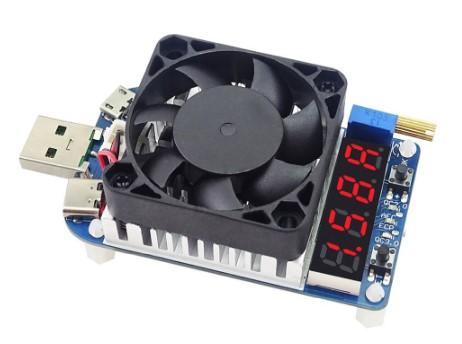

RD LD25/LD35
