Вот решил немножко заняться облагораживанием своей машины, модель моего автомобиля Daewoo Sens.
Так вот, имеются на борту часы которые мне не совсем нравятся, функции они конечно свои выполняют и т.д ., но захотелось чего-то поинтереснее, и чтобы было не слишком дорого.
, конечно, установить себе бортовой компьютер, который имеет очень большую функциональность, показывает расход топлива и еще много чего, в общем у кого Daewoo Lanos тот знает, ценна у него довольно таки приличная, по крайне мере для меня на данный момент, поэтому решил поискать более бюджетный вариант, что у меня с это вышло вы узнаете прочитав статью до конца!
Вот так выглядят родные часы до переделки.

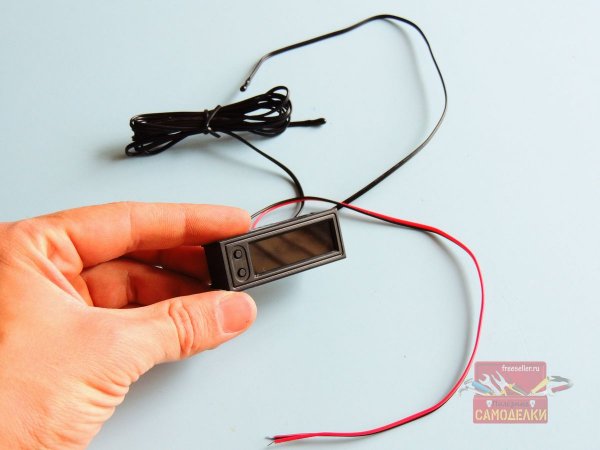

На просторах интернета, а именно на всем известном сайте Aliexpress, нашел вот такие встраиваемые часы, которые имели хороший функционал, прилагаю ссылку «ЧАСЫ», покупал за 250 р., сейчас они подорожали, возможно, есть дешевле, нужно искать.
Как заменить часы в Ланос
Функционал по сравнению с родными часами намного больше, кроме того что они показываются время, они умеют измерять температуру в салоне и на улице, за счет двух выносных датчиков, а также показывают рабочее напряжение автомобиля, + имеют много настраиваемых режимов отображение, а также регулировку яркости, в общем то что я и искал. Выбирал так же исходя из размеров, так чтобы их можно было поместить в корпус родных часов.
Процесс переделки
Первым делом принялся снимать родные часы, для этого нужно полностью откручивать лицевую панель.
Далее берем, разбираем корпус, и достаем часы, понадобиться только корпус.
Подключение часов — Chevrolet Lanos, л., года на DRIVE2
Если часы сбрасываются при показаниях на дисплее, например, от 9: Если сброс произойдет с 9: При отключении питания время автоматически сбрасывается на 1: Тип D Если автомобиль оборудован аудиосистемой, то часы встроены в саму эту систему. Схема подключения часов в шевроле ланос Реклама Дизайн и разработка сайта По истечении срока действия авторских прав, в России этот срок равен ти годам, произведение переходит в общественное достояние.
Конечная цель — увидеть 2 Шурупа крепления декоративной панели. Немного тянем ее на себя, на сколько позволят провода часов.
Отсоединяем фишки от часов, кнопки аварийной сигнализации и кнопки включения ЗПТФ. После чего аккуратно вынимаем панель. Она больше ни за что не крепится.
В Ланосе есть проводка для штатных часов?
Устанавливаем на место штатных часов бортовой компьютер и прикручиваем его штатными винтами. Подключение проводов бортового компьютера 1 В комплект с бортовым компьютером идет провод для его подключения: Питание на этом проводе должно присутствовать независимо от наличия ключа зажигания.
Провод должен быть подключен к сигнальному проводу любой из форсунок двигателя. Провод должен быть подключен к сигнальному выходу датчика. Прибор автоматически включается при появлении сигнала на этом проводе провод присутствует на разъеме штатных часов.
Положительный потенциал на этом проводе должен появляться при повороте ключа зажигания и исчезать при отсутствии ключа в замке. Провод присутствует на разъеме штатных часов автомобиля.
Электросхемы Daewoo Lanos
Также на шлейфе видны два разъема для подключения выносных датчиков температуры. Если на автомобиль стояли часы, то нужно подключить бортовой компьютер к разъему от штатных часов белая фишка.
При этом красный, черный, желтый и коричневый провода подключать не требуется! Если часов на машине нет и нет белого разъема от часов, требуется подключить красный, черный, желтый и коричневый согласно их назначению см.
Этот сигнал тоже можно найти на щитке приборов.
Подключение часов — Chevrolet Lanos, л., года на DRIVE2
Если часы сбрасываются при показаниях на дисплее, например, от 9: Если сброс произойдет с 9: При отключении питания время автоматически сбрасывается на 1: Тип D Если автомобиль оборудован аудиосистемой, то часы встроены в саму эту систему. Схема подключения часов в шевроле ланос Реклама Дизайн и разработка сайта По истечении срока действия авторских прав, в России этот срок равен ти годам, произведение переходит в общественное достояние.
Конечная цель — увидеть 2 Шурупа крепления декоративной панели. Немного тянем ее на себя, на сколько позволят провода часов.
Отсоединяем фишки от часов, кнопки аварийной сигнализации и кнопки включения ЗПТФ. После чего аккуратно вынимаем панель. Она больше ни за что не крепится.
В Ланосе есть проводка для штатных часов?
Устанавливаем на место штатных часов бортовой компьютер и прикручиваем его штатными винтами. Подключение проводов бортового компьютера 1 В комплект с бортовым компьютером идет провод для его подключения: Питание на этом проводе должно присутствовать независимо от наличия ключа зажигания.
Провод должен быть подключен к сигнальному проводу любой из форсунок двигателя. Провод должен быть подключен к сигнальному выходу датчика. Прибор автоматически включается при появлении сигнала на этом проводе провод присутствует на разъеме штатных часов.
Положительный потенциал на этом проводе должен появляться при повороте ключа зажигания и исчезать при отсутствии ключа в замке. Провод присутствует на разъеме штатных часов автомобиля.
Электросхемы Daewoo Lanos
Также на шлейфе видны два разъема для подключения выносных датчиков температуры. Если на автомобиль стояли часы, то нужно подключить бортовой компьютер к разъему от штатных часов белая фишка.
При этом красный, черный, желтый и коричневый провода подключать не требуется! Если часов на машине нет и нет белого разъема от часов, требуется подключить красный, черный, желтый и коричневый согласно их назначению см.
Этот сигнал тоже можно найти на щитке приборов.
Шевроле ланос как подключить часы
Здравствуйте, гость ( Вход | Регистрация )
Писатель со стажем
Группа: Пользователи
Сообщений: 974
Регистрация: 24.5.2010
Заходил: 14.3.2019
Из: Москва/Калуга
ICQ: 623975721
Авто: 3
Комплектация: с
Год выпуска:
Из:
Спасибо сказали: 91 раз(а)
Самый добрый админ
Группа: Ветеран модераторской
Сообщений: 10 261
Регистрация: 22.10.2006
Заходил: 2.6.2021
Из: Москва СВАО
ICQ: 479034649
Авто: Шевроле
Комплектация: Каптива
Год выпуска: 2015
Из: Москва
Спасибо сказали: 1179 раз(а)
Если родного разъёма нет, то отдельно его не купить. Найти ответную фишку в розничной продаже тоже сложно! Так что только колхозить!
Что касается контактов, то.
Если смотреть на разъём часов, то нумирация контактов следующая:
Где:
1. Не задействован
2. Постоянный плюс от АКБ
3. Минус
4. Не задействован
5. АСС (зажигание)
6. Плюс от габаритов
Все эти провода можно найти под торпедой без проблем!
Если на это способностей не хватат, то лучше обратиться к специалисотам.
Писатель со стажем
Группа: Пользователи
Сообщений: 974
Регистрация: 24.5.2010
Заходил: 14.3.2019
Из: Москва/Калуга
ICQ: 623975721
Авто: 3
Комплектация: с
Год выпуска:
Из:
Спасибо сказали: 91 раз(а)
Если смотреть на разъём часов, то нумирация контактов следующая:
__-__
3 2 1
6 5 4
_____
Где:
1. Не задействован
2. Постоянный плюс от АКБ
3. Минус
4. Не задействован
5. АСС (зажигание)
6. Плюс от габаритов
Группа: Пользователи
Сообщений: 336
Регистрация: 31.8.2009
Заходил: 5.2.2015
Из: Калуга
ICQ: 361658151
Авто: m
Комплектация: S
Год выпуска:
Из:
Спасибо сказали: 14 раз(а)
Группа: new
Сообщений: 1
Регистрация: 11.9.2014
Заходил: 4.4.2015
Авто: lanos
Комплектация: sx
Год выпуска: 2007
Из: Ростов
Спасибо сказали: 0 раз(а)
работали часы все тип топ, а потом бац включаю габарит или ближний свет, часы не работают выключаю работают, но показыввает одно и тоже время.
Вот еще снял аккумулятор и потом обратно поставил смотрю все работает все тип топ проехало мин 5 бац таже проблема,
Группа: Пользователи
Сообщений: 58
Регистрация: 25.1.2015
Заходил: 16.3.2019
Из: Смоленск
Авто: lanos
Комплектация: Norma
Год выпуска: 2007
Из: Смоленск
Спасибо сказали: 1 раз(а)
Если родного разъёма нет, то отдельно его не купить. Найти ответную фишку в розничной продаже тоже сложно! Так что только колхозить!
Что касается контактов, то.
Если смотреть на разъём часов, то нумирация контактов следующая:
6 5 4
_____
Где:
1. Не задействован
2. Постоянный плюс от АКБ
3. Минус
4. Не задействован
5. АСС (зажигание)
6. Плюс от габаритов
Все эти провода можно найти под торпедой без проблем!
Если на это способностей не хватат, то лучше обратиться к специалисотам.
Воскрешу тему) купил часы в панель, возник вопрос зачем часам контакты 5 и 6? Подсветка на них?
Группа: Пользователи
Сообщений: 391
Регистрация: 16.12.2008
Заходил: 5.9.2017
Из: Видное
Авто: m
Комплектация: SX
Год выпуска:
Из:
Спасибо сказали: 29 раз(а)
Воскрешу тему) купил часы в панель, возник вопрос зачем часам контакты 5 и 6? Подсветка на них?
2. Постоянный плюс от АКБ
3. Минус
4. Не задействован
5. АСС (зажигание)
6. Плюс от габаритов
2 и 3 для непосредственной работы часов. Внутреннего источника питания нету, потому при обырыве на 2 или 3 сбрасывается время.
5 для включения экранчика.
6 изменения интенсивности подсветки.
Группа: new
Сообщений: 1
Регистрация: 15.5.2015
Заходил: 21.5.2015
Авто: LANOS
Комплектация: XE
Год выпуска: 2006
Из: Новосибирск
Спасибо сказали: 0 раз(а)
Долго искал часы на Ланос — новые как то не ай по цене покупать, решил проблему установив бортовой комп в штатное место часов
(чуть дороже получилось) зато сейчас и часы и еще всякие приблуды есть. Что больше всего сыграло свою роль что интерьер авто не нарушился, что огромный плюс, ну а подключение компа не составило ни каких проблем, врезался в существующую проводку (фишки часов небыло в косе — стояла заглушка) Три литра пива и 4 часа ))) все работает, провожу учебу компа ))) из того что помню, по подключению именно что касается работы часов БК, было 3 провода минус (цеплять можно куда угодно) я зацепил так же как и постоянный плюс на кнопку аварийки, т.к. там всегда есть плюс и минус, а третий провод подцепил к зажиганию в момент положения ключа «ON» (когда идет подача энегрии постоянно при включеном зажигании). Так долго возились с проводом БК который идет на фарсунку, не стал прокидывать ее через резинку в противопожарной отсечки как написано в инструкции, протащил его возле салонной печки. Как то так )
Теперь кстати и тахометр электронный появился )))
- Свежие записи
- Какими устройствами можно включить аукс на опель астра
- Какой стартер лучше на ниву шевроле
- Где находится термостат на шевроле лачетти
- Какой расход топлива у нивы шевроле
- Как снять заднее сиденье шевроле круз
- Опель
- Шевроле
Источник: akxanyiskoe.ru
Китай Часы в ланос 3 в 1
С тех пор уже не помню когда, но они сменились трижды, то есть уже такие третьи стоят. Не то что бы они такие гавно, это я их палил, но придумал модернизорованный вариант.
ВСЕ НИЖЕСКАЗАННОЕ (КАК И ПРОШЛЫХ ПОСТАХ О МОИХ ЧАСАХ) ИМЕЕТ ВЕС ТОЛЬКО ДЛЯ ТЕХ, КТО КАК И Я НЕ ИМЕЕТ ВОЗМОЖНОСТИ ИЛИ ЖЕЛАНИЯ ИСПОЛЬЗОВАТЬ КОРПУС ОТ ШТАТНЫХ ЧАСОВ ЛАНОСА.
Сами часы весьма нежны, кнопки их — тоже. В варианте, что работает сейчас я кнопки не снимал вообще, припаялся сверху на контакты родных кнопок часов и вывел новые кнопки. Вот такие, только куплены по месту.
27,78 руб. | 20 шт 4Pin 6*6 микро, тактовый кнопочный переключатель DIP 6x6x4.3/5/6/7/8/9/10/11/12/13/14/15 мм 4,3 мм 5 мм 6 мм 7 мм 8 мм 9 мм 10 мм 11 мм
a.Aliexpress.com/_9J2BNN
Их прелесть в том, что толкатель уже готов и не надо лепить на космофен ничего, тем более что у меня все налепленное развалилось из-за маленькой площади контакта. Так же, ввиду того, что сами новые кнопки в разы больше тех, что с часов я снимал — их и крепить и центровать проще. Я разогнул им ноги в одну плоскость с корпусом кнопки, чтобы можно было их «поставить», припаял два контакта на каждую (там два рабочие и два их дублирующие, все прозванивается тестером на пикалке), взял универсальный материал для подобных работ — карточку пятерочки, вырезал квадратик, чтобы он зашел вовнутрь корпуса часов и на этот квадратик приклеил кнопки на автосил, на него же и сам квадратик вклеил в корпус. Теперь кнопки имеют свое «дно» и ниже него не улетят, как бы пальцем в них не тыкали (в первых часах у меня кнопка как раз отклеилась и улетела внутрь, во вторых уже отломался ее налепленый «хвост-толкатель»).
Дисплей по контуру проклеил клеем для тачей черным Т-7000, универсальный помощник, купите на алике себе самый маленький тюбик, больше не советую — сохнет падла, не успеваешь выработать. Получилось не очень аккуратно из-за трясущихся рук и его текучести, но держит. И наверно нужно тонер приклеить, потому что в светлое время суток не нравится видеть белые не активные элементы. Но использованию не мешает.
Все прошлые часы спалил скорее всего банальным перегревом. В ремонт не носил, не те деньги они стоят, чтобы над ними трястись.
Поэтому, проведенный окончательный вариант — на штатные хвостовики + и — просто припаиваем провода, а не выпаиваем хвостовики и на плату паяем провода, и кнопки тоже не снимаем, а прямо на контакты (сверху видны) паяем проводку и её уже к новым кнопкам.
Но, термодатчик я все же снял с платы, удлиннил витой парой и утянул в крыло, показания — абсолютная дичь. Летом видел + 70. Мне такие показания бесполезны, вернул его в салон, теперь салонную температуру вижу.
Фотку позже могу добавить, но бестолковую. Просто общий вид
Источник: www.drive2.ru
Установка функциональных часы в Daewoo Lanos/Sens
Вот решил немножко заняться облагораживанием своей машины, модель моего автомобиля Daewoo Sens.
Так вот, имеются на борту часы которые мне не совсем нравятся, функции они конечно свои выполняют и т.д ., но захотелось чего-то поинтереснее, и чтобы было не слишком дорого.
, конечно, установить себе бортовой компьютер, который имеет очень большую функциональность, показывает расход топлива и еще много чего, в общем у кого Daewoo Lanos тот знает, ценна у него довольно таки приличная, по крайне мере для меня на данный момент, поэтому решил поискать более бюджетный вариант, что у меня с это вышло вы узнаете прочитав статью до конца!
Вот так выглядят родные часы до переделки.
На просторах интернета, а именно на всем известном сайте Aliexpress, нашел вот такие встраиваемые часы, которые имели хороший функционал, прилагаю ссылку «ЧАСЫ», покупал за 250 р., сейчас они подорожали, возможно, есть дешевле, нужно искать.
Функционал по сравнению с родными часами намного больше, кроме того что они показываются время, они умеют измерять температуру в салоне и на улице, за счет двух выносных датчиков, а также показывают рабочее напряжение автомобиля, + имеют много настраиваемых режимов отображение, а также регулировку яркости, в общем то что я и искал. Выбирал так же исходя из размеров, так чтобы их можно было поместить в корпус родных часов.
Процесс переделки
Первым делом принялся снимать родные часы, для этого нужно полностью откручивать лицевую панель.
Далее берем, разбираем корпус, и достаем часы, понадобиться только корпус.
Примеряем новые часы в корпус.
Подошли практически идеально, выставляем по размеру окошка.
Главной сложность является установка кнопок, хотел установить их на место штатных, но они находятся на разном расстоянии, сместить не получается, и тем более кнопки находятся с левой стороны а у штатных с права, можно было конечно развернуть корпус, и попытаться перепаять кнопки, но я решил сильно не мудрить, уж больно деликатная работа, и не уверен что получилось бы, а сделал проще.
Снял размеры с часов и перенес их на лицевую часть корпуса, сделал разметку для кнопок.
Так как кнопки были слишком короткие и переключать было бы невозможно, я их решил немного удлинить, взял пару стержней из детского набора.
Приклеил супер клеем на место штатных.
Перед установкой просверлил отверстия под кнопки.
Вставил, примерял, подрезал по длине, так чтобы сильно не выпирали.
Далее принялся фиксировать корпус при помощи термоклея.
Собираем корпус воедино, выводим датчики и провода в имеющееся отверстие.
Когда все готово устанавливаем новые часы на свое место, подключаем к штатному разъему часов, находим +- и подключаемся, выводим датчики температуры в нужное для вас место.
Прикручиваем панель, и смотрим, что у нас получилось.
Режим температура в салоне.
Рабочее напряжение аккумулятора.
Вот в принципе и все, получилось довольно неплохо, и бюджетно, а этого я и добивался!
Всем спасибо за внимание!
