Если у кого Хендай Accent, в салоне которого простые часы, тогда наверняка они вам порядком надоели. Для этого мы покажем вам, как заменить подсветку или полностью поменять их , второй вариант на много лучше и практичней. Если менять цвет часов, то достаточно будет их снять и обработать пленкой Oracal(в народе: аракал, очень похожа на обычную пленку на автомобиль). Но мы не ищем легких путей, поэтому заказали с известного китайского интернет магазина новые часы, они нам вышли вместе с доставкой около 350 рублей.
Но и с новыми часами пришлось повозиться, ведь светили ярко и все равно пленка потребовалась.
Забежим вперед и сразу скажем, что же такого хорошего в новых часах, которые мы поставили: они больше, подсветка лучше, формат времени 24 часа, ну и вообще визуально на много приятней.
Стоковые часы очень легко демонтировать, они крепятся всего в двух точках обычными болтами. Откручиваем их и снимаем часики. После этого, придется осторожно отсоединить друг от друга обе части часов, при этому лучше ничего не ломать и не выкидывать, некоторые запчасти еще будут нужны.
10 ПОЛЕЗНЫХ ТОВАРОВ ДЛЯ Хендай Акцент с АЛИЭКСПРЕСС!!!
Переходим к крышке самих часов, здесь нам понадобиться обклеить в два слоя. Вы спрашиваете почему? Ведь мы не хотим запачкать стекло самих часов, поэтому лучше работать с крышкой, дабы потом не было проблем. Не забываем поставить пленку с внутренней и внешней стороны, дабы было визуально приятней.
На сколько уже успели заметить, из часов выходит четыре провода, сейчас покажем как их надо подключать.
Почти во всех случаях:
черный и зеленый контакт позволяет менять время
красный и еще один черный это плюс и минус соответственно, надо которыми и будем работать с начало. Берем клеммы, одеваем на концы, не будем рассказывать как это делать, так как весьма легко это.
Теперь еще проблема с кнопками, так как они уже не выполняют ту роль, но дырки в корпусе совсем не красивые. Мы просто их изолентой и куском картонки прикрепили в отверстия, дабы визуально было красиво.
Берем клей, по краям наших новых часов наносим по маленькой капли, и ставим на стекло. Вставляем клеммы питания, распиновку показали чуть выше на фотографии.
Ну в общем вот и все, осталось поставить часы на место и наслаждаться. Касательно времени, достаточно будет один раз настроить и благодаря батарейки внутри, время будет запоминаться постоянно.
Модернизация часов Hyundai Accent. Это круче чем пересвет!!!
Если будут вопросы — пишите в комментариях, постараемся ответить.
Источник: rushyundai.com
Инструкция интеграции китайских часов в часы Hyundai Accent
Всем привет!
После публикации статьи об установки китайских часов с Aliexpress ( ссылка на часы ru.Aliexpress.com/item/Ho…s-Durable-Digital-LCD-Dis… ) в корпус заводских часов Hyundai Accent, поступило не мало вопросов по деталям установки. Дабы не отвечать каждому персонально, решил составить краткую инструкцию с фото . И так поехали…
Так же инструкцию можете прочитать в официальной группе Light Car ( И не забудьте вступить )
Полный размер

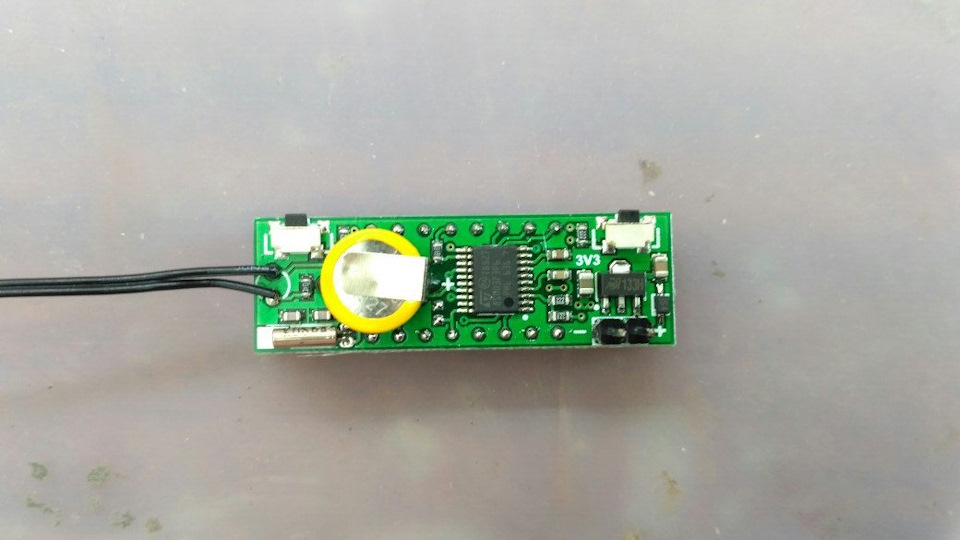

Задняя панель китайских часов. Видим в верхней части по краям две бело-черные кнопки . Выпаиваем их
Полный размер

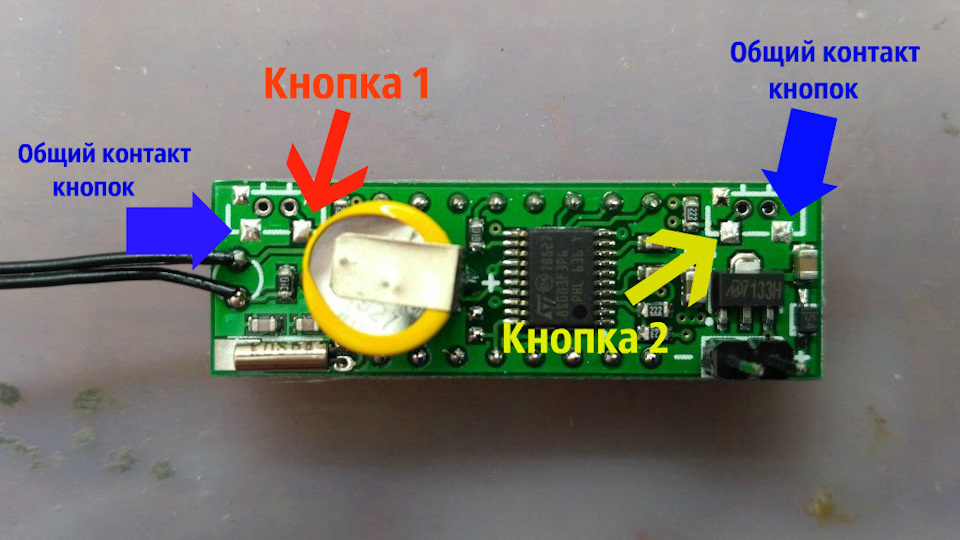

После выпайки видим следующую картинку. Цветными стрелками обозначены необходимые контакты для припайки к ним проводов Красная стрелка- контакт рабочий контакт первой кнопки Желтая стрелка- рабочий контакт второй кнопки Синяя стрелка — общий контакт обоих кнопок ( для подключения необходим один из двух общих контактов)
Полный размер

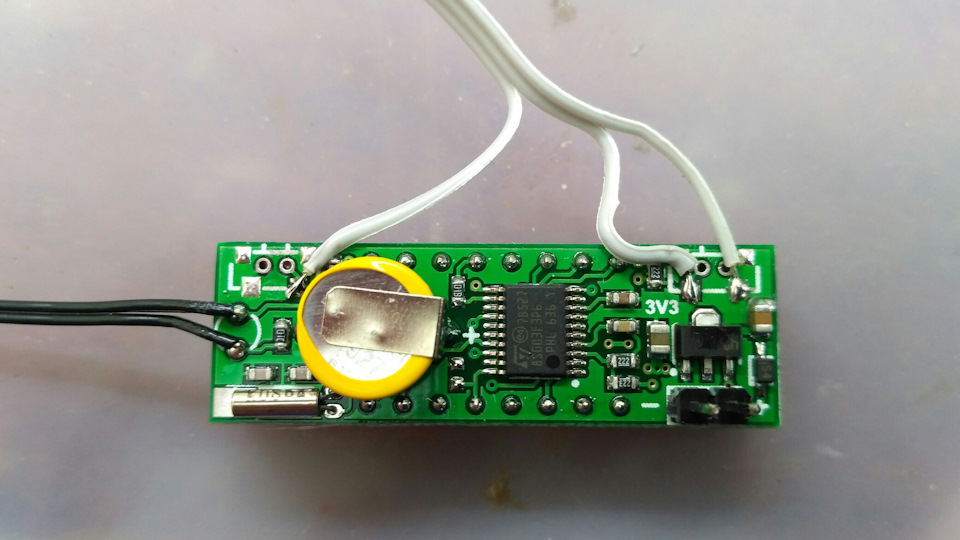

Подпаиваем к обозначенным контактом проводки
Полный размер
После предварительного удаления дисплея часов и микропроцессора, обозначим и припаяем контакты кнопок в заводских часах Accent
Полный размер
И так же подключаем питание . Предварительно я отпаял штырьки для клемного подключения питания, и припаял к ним провода. Полярность на китайских часах указана, так что перепутать невозможно. Находим контакты
Полный размер

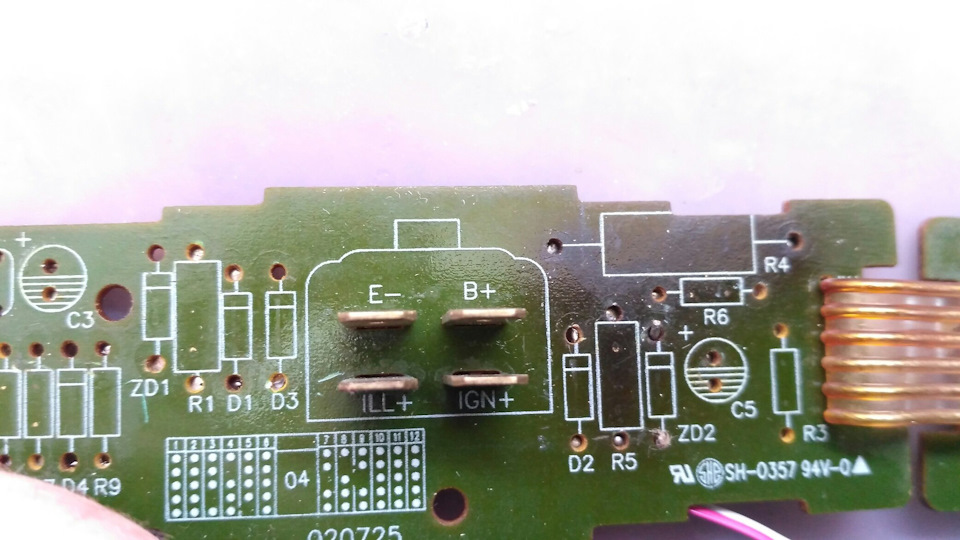

Задняя контактная плата заводских часов с подписанными контактами
После того как мы все спаяли, начинаем сборку. Я лично фиксировал все на термоклей внутри, правда есть некоторые сомнения не расплавиться ли он летом на солнце. В общем будет видно. Датчик температуры я вынес в салон, но вы можете его так же и на улицу вынести. При удлинении проводов датчика, сигнал не теряется, и показания остаются прежними
29 января 2017 Метки: другое
Поделиться:
Hyundai Accent 2006, двигатель бензиновый 1.5 л., 102 л. с., передний привод, механическая коробка передач — другое
Машины в продаже
Нововеличковская
Hyundai Accent, 2001
Hyundai Accent, 2008
Славянск-На-Кубани
Hyundai Accent, 2005
Брюховецкая
Hyundai Accent, 2006
Я езжу на Hyundai Accent (2G)
Повторил, спасибо за инфу. Работает вроде норм.)
Эх были бы у меня прямые руки и предрасположенность к пайке, тоже бы поставил, а так буду пользоваться штатными
Ну тоже правильно. Если боишься лезть, лучше не лезть. По любому сломаешь
Ну тоже правильно. Если боишься лезть, лучше не лезть. По любому сломаешь
Скажите пожалуйста а плату с часами можно отпаять?
Супер пост, также буду делать как потеплеет)
Удачи в установке)))
Несуществующий пользователь
Без машины
У меня тоже сломанные, но как то рука не поднялась херить платку 🙂 Так и лежит себе в шкафу в гараже — наверно целенькая на свалку и пойдет.
Несуществующий пользователь
Без машины
Респект тебе, я себе такие же часы поставил, тоже кнопки припаял, чтоб штатными переключать, только родную плату не задействовал — вырезал плату из текстолита и прорезал на ней дорожки для кнопок. Тоже все на термоклее, и удлинил провода под датчик температуры. Пока часы светятся постоянно, но хочу сделать их включение и отключение через реле времени.
У меня были сломанные часы, потому не заморачивался. А так конечно, проще было бы сделать плату
Респект тебе, я себе такие же часы поставил, тоже кнопки припаял, чтоб штатными переключать, только родную плату не задействовал — вырезал плату из текстолита и прорезал на ней дорожки для кнопок. Тоже все на термоклее, и удлинил провода под датчик температуры. Пока часы светятся постоянно, но хочу сделать их включение и отключение через реле времени.
У меня были сломанные часы, потому не заморачивался. А так конечно, проще было бы сделать плату
Глюков в работе часов нет? У меня при такой схеме подключения питания часы останавливаются при вытаскивании ключа. При постоянном питании идут нормально, но светятся постоянно.
Все нормально. У них автономное питание поэтому они не сбиваются
Ох ништяк! От души спасибо! Душевно в душу зашло! В закладки.
Источник: www.drive2.ru
3 in1 Car Automotive Thermometer Clock Calendar (Часы в автомобиль или замена штатных часов Hyundai Accent)
У меня давно зародилась мысль заменить штатные часы в автомобиле Hyundai Accent (Verna). А причина тому, отсутствие в салоне термометра. Что из этого получилось, смотрите под катом.
Я уж и не знаю зачем мне этот термометр нужен, но вот хочется. Идея купить дополнительный гаджет в прикуриватель или просто на торпедо мне не нравится, не люблю лишних «приблуд» в салоне. Когда-то была попытка использовать такой, несколько раз обозреваемый здесь и мне даже удалось найти место в салоне, чтобы он не отрывался (см. фотоф в комментариях указанного обзора).
Но главным недостатком такого — это то, что он показывает или температуру прогретого на солнце салона или температуру того же салона, но прогретого печкой или охлажденного кондиционером. «Колхозить», приклеивая или врезая в торпедо что-то, тоже не хотелось. Мне долго не попадалось ничего подходящего и поиски и вопросы по всяким автомобильным форумам тоже ничего не принесли. Но вот, я просто зашел на Али и довольно быстро нашел то, что мне требовалось.
Как видно из заголовка, это некоторый прибор 3 в 1, а именно: часы, термометр и календарь (текущая дата). Но в ходе более детального изучения описания товара, я выяснил, что это устройство 4 в 1. Ко всем достоинствам добавляется еще и вольтметр! Почему бы и не «да»? Кроме всего прочего, эти часы идеально подошли мне по размеру. На странице товара все описано довольно детально и хорошо, но я выделю главные моменты и обобщу автоматический перевод с китайско-английского на русский.
Итак характеристики:
Размеры:
— Длина: 40,2 мм
— Высота: 12,8 мм
— Толщина: 7 мм (без выступающего разъема питания и батарейки, с батарейкой 13мм)
Входное напряжение: 5 ~ 30 В (вольтметр начинает работать от 7 В) с шагом 0,1 В
Рабочий ток: около 30MA
Измеряемая температура: от-50 до 130 с шагом 0,1 градус
Еще данный прибор обладает замечательной возможностью: корректировать показания температуры и напряжения!
Диапазон корректировок от -5 до +5 градусов и -0,5 до +0,5 вольт соответственно.
Кроме того, он имеет четыре режима работы, а именно:
— постоянно показывает одно из четырех: время, дату, температуру или напряжение;
— переменно время и температуру:
— переменно время и напряжение;
— переменно температуру и напряжение.
«Мигает» показ довольно часто, так что не думаю, что такой режим будет удобен при постоянном использовании.
Да, товар был заказан, пришел довольно быстро с треком по Китаю, «пупырка» присутствовала.
Под спойлером несколько фотографий с сайта и сделанных мной (на моих с часов не снята защитная пленка с экрана).
Дополнительная информация
Часы сделаны довольно хорошо, особых претензий к ним нет.
