При подключении к Блютус из колонок при использовании одних модулей идёт треск, при использовании других какой-то писк.
Все это проявляется при обстоятельствах вроде включённого электрического чайника или же какой-либо дискотеки на веранде ресторана рядом с домом.
Насколько мне позволят мои мизерные, на данный момент знания, — это помехи, которые ловит антенна Блютус?
Например как только выключаешь чайник помехи постепенно исчезают и наоборот.
Как с этим можно бороться?
Питание гальванически развязано, провода экранированные, максимально короткие И так далее.
Caxek
Re: Блютус модули — как бороться с помехами?
Передача сигнала по блютуз идёт в цифровом формате. Там помехи по эфиру не могут отразиться на качестве звука. Скорее всего помехи (наводки) идут через питание, в усилительном каскаде.
Я тоже пользуюсь китайскими Вай-Фай и Блютуз модулями. У меня нет таких проблем.
Как убрать фон блютуз. Все просто
nomo
Как убрать фон блютуз. Все просто
Re: Блютус модули — как бороться с помехами?
27 июн 2021, 20:07
Все это проявляется при обстоятельствах вроде включённого электрического чайника
Биметаллическое термореле или тиристорный (симисторный) регулятор электрочайника и без всяких модулей зададут жару аудиоаппаратуре подключенной к одной с чайником линии осветительной сети здания.
А вы ноктюрн сыграть могли бы на флейте водосточных труб?
Asmodey
Re: Блютус модули — как бороться с помехами?
27 июн 2021, 20:07
Решил сделать простенькую Блютус колонку. Из предыдущего опыта с радиолой появилась проблема.
При подключении к Блютус из колонок при использовании одних модулей идёт треск, при использовании других какой-то писк.
Все это проявляется при обстоятельствах вроде включённого электрического чайника или же какой-либо дискотеки на веранде ресторана рядом с домом.
Насколько мне позволят мои мизерные, на данный момент знания, — это помехи, которые ловит антенна Блютус?
Например как только выключаешь чайник помехи постепенно исчезают и наоборот.
Как с этим можно бороться?
Питание гальванически развязано, провода экранированные, максимально короткие И так далее.
Я не спец в электронике, но помехи это 70% схемотехника этого устройства. А 30% (экраны, земля) всё остальное (это ИМХО)
Если соблюли все нормы чтоб помех небыло, меняйте значит устройство (блютуз этот ваш, или его питание)
Ищю
Ручки для Беларусь 103Л
Стержневые и батарейные лампоськи
Контурные катушки и барабанные механизмы военных и трансляционных радиоприёмников
OttoStirlitz
Re: Блютус модули — как бороться с помехами?
А если модуль запитать от своего источника?
ro70
Re: Блютус модули — как бороться с помехами?
28 июн 2021, 00:57
А если модуль запитать от своего источника?
Не логично и странно, но вполне действенно
Ищю
Ручки для Беларусь 103Л
Стержневые и батарейные лампоськи
Контурные катушки и барабанные механизмы военных и трансляционных радиоприёмников
OttoStirlitz
Re: Блютус модули — как бороться с помехами?
К примеру, при встраивании одного дешёвого FM-MP3-модуля с лицевой панелью и ДУ помеха (фон) убралась только при питании от отдельного источника (модуль встраивался в усилитель электрофона Арктур-003 или 004, ЭПУ не было), ради этого пришлось применить дополнительный транс, т.к. в штатном нет свободной подходящей обмотки. Так что вполне может быть логично и в случае блютуфа.
Хорошее приходит и уходит, а плохое — всегда со мной.
Sulphur
Re: Блютус модули — как бороться с помехами?
28 июн 2021, 00:57
А если модуль запитать от своего источника?
А сейчас от какого если «гальванически развязано»?
vzm2
Re: Блютус модули — как бороться с помехами?
Мб запитать мп3 модуль от акб для проверки?Дабы убедиться в том,что дело в питании.
Rrr751
Re: Блютус модули — как бороться с помехами?
28 июн 2021, 08:54
А если модуль запитать от своего источника?
От своего источника? Он так и запитан. Или я что-то не понимаю.
Вытащил из зарядки , подпаял микроusb разъём и в розетку.
Caxek
Re: Блютус модули — как бороться с помехами?
28 июн 2021, 11:13
Вытащил из зарядки , подпаял микроusb разъём и в розетку.
Теперь я ничего не понимаю «кто на ком сидел»
Питать надо только от ТРАНСФОРМАТОРНОГО источника питания на 5 вольт гальванически не связанного с питанием усилителя. Т.е. или отдельный трансформатор или отдельная СВОБОДНАЯ обмотка на основном. Ну дальше выпрямитель (крайне желательно зашунтировать диоды моста керамикой), конденсатор, стабилизатор
vzm2
Re: Блютус модули — как бороться с помехами?
В некоторых модулях установлен резистор «0» замыкает обе «земли» питание и выход, такого нет у Вас?
ro70
Re: Блютус модули — как бороться с помехами?
28 июн 2021, 11:38
Теперь я ничего не понимаю «кто на ком сидел»
Питать надо только от ТРАНСФОРМАТОРНОГО источника питания на 5 вольт гальванически не связанного с питанием усилителя. Т.е. или отдельный трансформатор или отдельная СВОБОДНАЯ обмотка на основном. Ну дальше выпрямитель (крайне желательно зашунтировать диоды моста керамикой), конденсатор, стабилизатор
Предлагаете раздобыть транс и прочее? Я исходил из того, что плата сама по себе имеет разъем для питания (microusb) и взяв зарядку от телефона на 5в — проблема с питанием будет решена. Я делаю собственную колонку, не связанную с радиолой.
28 июн 2021, 11:38
В некоторых модулях установлен резистор «0» замыкает обе «земли» питание и выход, такого нет у Вас?
Читал про это, в моем модуле такого нет, и питание гальванически развязано через dc-dc на 5в.
Caxek
Re: Блютус модули — как бороться с помехами?
28 июн 2021, 00:15
Биметаллическое термореле или тиристорный (симисторный) регулятор электрочайника и без всяких модулей зададут жару аудиоаппаратуре подключенной к одной с чайником линии осветительной сети здания.
Но ведь если взять современный усилитель, таких помех/шумов/тресков не будет?
Caxek
Re: Блютус модули — как бороться с помехами?
Народ жалуется на шумы и помехи при работе блютуз модулей с самыми разными усилителями, как старыми, так и с современными. Даже без чайников и без утюгов. Собственно, модули сами могут служить источником помех для УНЧ. Цифровая часть кушает достаточно много, и создает значительные пульсации в цепях питания. При том СВЧ передатчик модуля может создавать заметные наводки даже на очень коротких проводах, например, на выводах резисторов и конденсаторов в схеме УНЧ, на проводниках печатного монтажа.
P. S. а к какому усилителю вы подключаете сейчас блютуз модуль?
А вы ноктюрн сыграть могли бы на флейте водосточных труб?
Asmodey
Re: Блютус модули — как бороться с помехами?
30 июн 2021, 03:04
Я исходил из того, что плата сама по себе имеет разъем для питания (microusb) и взяв зарядку от телефона на 5в — проблема с питанием будет решена.
Источником синфазных помех и является импульсный блок питания
Атос
Re: Блютус модули — как бороться с помехами?
Зарядное устройство от телефона как блок питания работает довольно плохо: у него высокий уровень помех и пульсаций, да и стабилизация напряжения довольно посредственная. Лучше взять блок питания от какого-нибудь роутера или модема, у них качество выходного напряжения выше или, как уже посоветовали, использовать трансформаторный блок питания, от древней «Денди» например. Можно и от радиотелефона — но к нему нужно будет добавить стабилизатор.
Andrey Smirnov
Re: Блютус модули — как бороться с помехами?
В древней Денди всё равно БП делался по-простому — транс да выпрямитель с кондёром, а стаб — в самой приставке. Да и напруга на х.х. получалась около 14 В.
Хорошее приходит и уходит, а плохое — всегда со мной.
Sulphur
Re: Блютус модули — как бороться с помехами?
А вот ешшо вопросец в тему — если тот модуль в МРаЗь-панельке пищит не помехой,а конкретным своим звукошвым сигналом раз в 10 секунд,типа «жду соединения с устройством» — как его «лечить» ? Инструкции как всегда — нету.Встречался кто с таким ?
forrs2
Re: Блютус модули — как бороться с помехами?
Модуль с ФМ?
А есть ли модули- только МР3 без ФМ?
ro70
Re: Блютус модули — как бороться с помехами?
08 июл 2021, 21:08
А есть ли модули- только МР3 без ФМ?

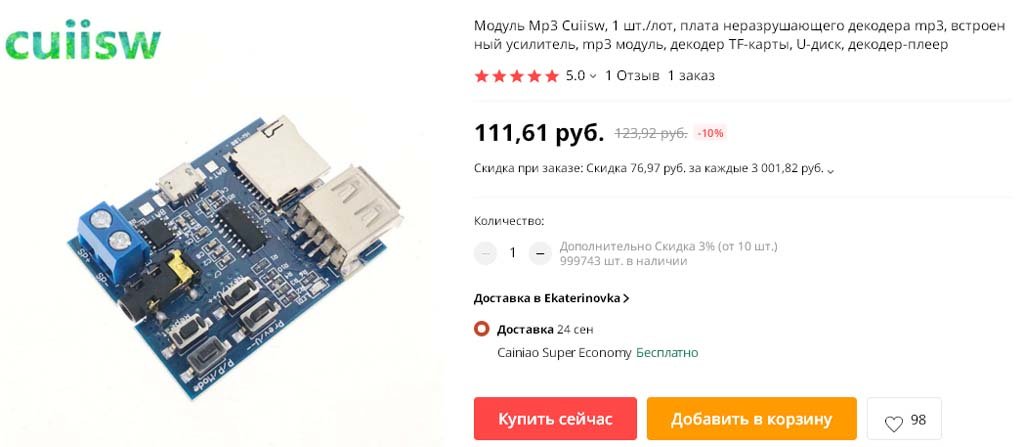

Полно. Вот этими сам пользуюсь.
oldmao
Re: Блютус модули — как бороться с помехами?
Кстати, эти модули на микросхеме gpd2846a, которая не только умеет mp3 и wav с SD-карты и USB-флэшки (жаль, папку выбрать нельзя, только перелистывать файлы во всех папках по порядку), но и умеет работать с тремя типами FM-тюнеров (RDA5807, BK1080 и RTC6207E). Есть пять предустановок цифрового эквалайзера. Может работать на наушники, но качество на 32-омные хреновое.
А вот в режиме линейного выхода — очень даже покатит. На платках ещё микросхема мостового УМЗЧ CKE8002, подключена к левому каналу. Так что если нужно более правильное моно — нужно припаять один резистор с правого выхода на вход УМЗЧ. Есть даже линейный вход, но моно (рассчитан на подключение СВ-КВ приёмника).
Питание — 3,3. 5В. Не превышать, от 6 вольт сгорает сразу! Рассчитана на питание от литиевого аккума (от сотового), не разряжает в ноль, вовремя отрубается. При отключении питания запоминает файл, на котором остановилась, начинает воспроизведение с него.
Хотя модули рассчитаны на три или 4 кнопки, реально можно подключить до восьми, читайте даташит. Короче, для самоделок — очень годная вещь!
Источник: rt20.getbb.ru
Bluetooth Музыка — Часть 4. Убираем фон
Плата Bluetooth стоит у меня в DVD у меня достаточно давно и прекрасно работает. Но есть некоторые нюансы, которые я бы хотел исправить, а именно:
1. Плата подключена на постоянный +12В. Из-за этого даже на заглушенной машине в радиусе 10м соединение не разрывается и, соответственно, все звуки также передаются на плату, когда уже и не надо. Привет писателям инструкций на драйве!))
2. Неприятный фон в режиме паузы или на тихом меcте в композиции в режиме высокой громкости.

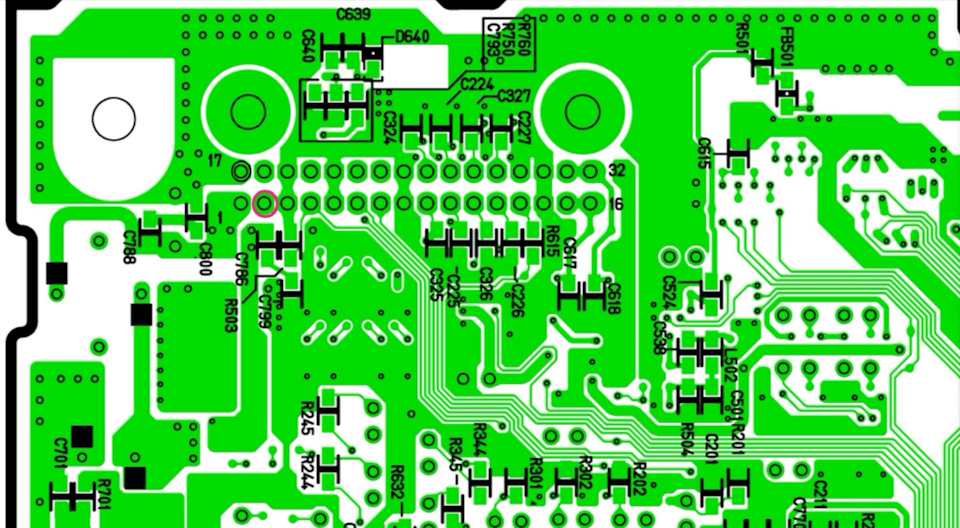

Собственно первая проблема решается элементарно. Смотрим в сервис-мануал и находим на плате нужные места для припайки.
Вот так было с постоянным +12В
Вот так нужно, контакты 2 (ACC +12V) и 17 GND
Полный размер
Вторая проблема решается сложнее. То, что БТ фонит – это нормальное явление и способы борьбы с этим хорошо известны. Я решил для себя выбрать метод гальванической развязки по питанию. Суть его проста. Питание на плату БТ должно быть от отдельного источника питания.

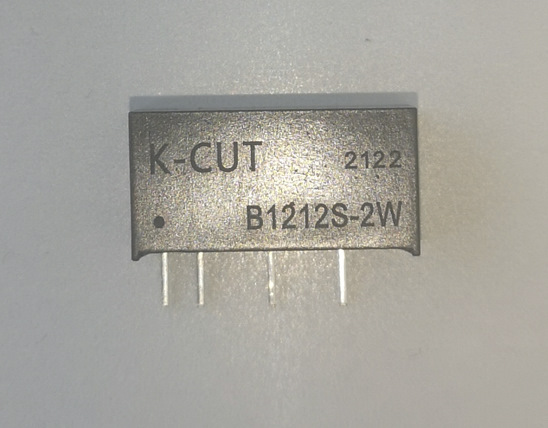

Для реализации выбрал гальванически развязанный преобразователь DC-DC B1212S-2W от K-CUT.

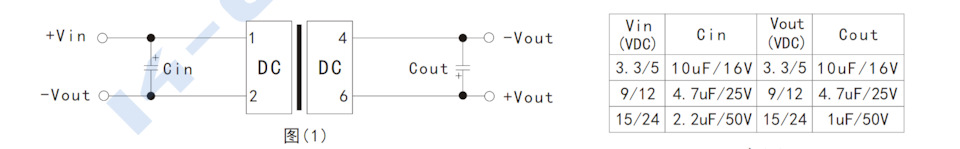

Можно использовать аналог от любого производителя. Схема соединения и фото необходимых элементов приведены ниже на картинке:
Полный размер
Схема включения
DC-DC конвертор
Прикрепил все сюда. Выглядит не очень, залито все термоклеем. Но работает божественно!
Полный размер
Место монтажа
По итогу фон на паузе в режиме максимальной громкости теперь такой же как и при проигрывании CD.
Источник: www.drive2.ru
