Наконец-то я выделил время, чтобы собрать идеальный регулятор ТЭН для самогонного аппарата. Я довольно часто использую ТЭН и всегда мечтал сделать регулятор и регулировку под свои требования. Сначала хотел доработать магазинный регулятор, но, посмотрев цены на регуляторы в магазинах, их возможности, решил собрать его сам, не только из-за того, что по цене выйдет в несколько раз дешевле магазинного, но получится удобнее, информационнее и что немаловажно — безопаснее.
Какие требования я предъявляю для регуляторов ТЭН для самогонного аппарата:
- стоимость прибора должна быть в разумных пределах;
- все элементы должны быть качественные, чтобы прослужить много лет;
- при включении прибора должна быть индикация включения;
- мощность должна лежать в пределах мощности, которую выдержит квартирная розетка;
- должна быть защита от короткого замыкания прибора и перегрузки;
- должна быть возможность быстрого выключения прибора;
- регулировка должна быть максимально плавной (без шага);
- мощность в каждый момент времени должна быть видна визуально, а не приблизительно;
- регулятор должен иметь запас по мощности, работать не на пиковых мощностях;
- ТЭН должен отключаться от прибора, чтобы не нести всё устройство с собой, например для слива барды;
- прибор должен выглядеть как законченное промышленное устройство.
Я не понимаю о чем думают продавцы регуляторов ТЭН в магазинах для самогонщиков. Складывается такое впечатление, что они сами никогда им не пользовались и даже не представляют как это устройство должно использоваться. Я не буду показывать вам картинок и называть какие фирмы их продают, вы их найдете и сами.
Собираем бюджетную автоматику своими руками из комплектующих с Алиэкспресс ( часть 1).
В основном они просто продают китайские регуляторы с заниженной мощностью, подняв цену минимум в два раза. Кстати, розетки на китайских регуляторах даже на 10 кВт, рассчитаны на максимальный ток 10А, что равняется в пике на 2,2 кВт., ни о какой защите на них речи не идет. Обычно без плавной регулировки мощности.
Китайский регулятор на 10 кВт. Стоит в два раза меньше, чем в магазине. Не рекомендую для ТЭН более 2 кВт.
Итак, для своей конструкции я выбрал следующие комплектующие:
1. Конечно, ТЭН.
Мне же все равно ждать пока приедут остальные запчасти. Так почему же не заказать ТЭН подешевле. Исходя из того, что проводка в квартире рассчитана на 3,5 кВт., на всякий случай, учитывая что у ТЭНов бывает небольшой разброс, и он может по факту оказаться мощнее, я выбрал ТЭН на 3 кВт. Так как на перегонном кубе уже установлен кламп на 2 дюйма, я выбрал сразу ТЭН с кламп на 2 дюйма. Тем кто только хочет врезать ТЭН — можно купить с резьбой вместо кламп соединения.
Вот такой ТЭН я купил.
Самое приятное, что ТЭН я заказал в субботу, а доставили уже в понедельник утром. Качество мне понравилось. Тем, кто будет заказывать ТЭН мощнее 3.5 кВт, а регулятор рассчитан на работу при 5 кВт в длительном режиме, учтите, что понадобится соответствующая вилка, розетка и проводка. Всё что выше 3.5 кВт, это уже отдельная линия в квартире или доме.
2. Корпус.
Корпус я заказал металлический, мне он понравился. Размер 170x130x80 мм. По моим расчетам, там останется место ещё на ПИД регулятор для автоматики спиртовой колонны и там, в случае необходимости, ещё поместится вентилятор. Обязательно корпус должен быть на высоких ножках (в случае пролива жидкости на стол).
Корпус весь металлический, белая окантовка из твердого пластика.
Корпус приехал за неделю. Качество очень понравилось. Ножки резиновые. Всё так, как я и хотел. Вентилироваться корпус должен хорошо и без принудительного вентилятора.
3. Цифровой измеритель мощности.
Отличный прибор. Показывает напряжение в сети, потребляемую посекундную мощность, потребляемый ток, напряжение в сети. Также можно засечь, сколько было потрачено энергии на перегонку. Имеет светящийся экран, что тоже не маловажно и приятно.
Рассчитан на 22 кВт, так что тут огромный запас.
Теперь я точно буду знать мощность, которую в данную секунду потребляет ТЭН. Приехал почти одновременно с корпусом.
4. Выключатель и индикатор включения.
Тут нет ничего сложного. Выключатель рассчитан на ток 16А и напряжение 220 В. Индикатор включения, я выбрал синего цвета в тон измерителю мощности.
Индикатор включения, также показывает напряжение сети (220В).
В случае экстренной ситуации, не нужно пытаться вынуть вилку из розетки, достаточно просто щелкнуть переключателем и система будет обесточена. Для этого хватит и одного пальца. Выключатель отключает сразу и фазу и ноль — это важно. Пока ещё в пути, но уже на территории страны.
5. Автоматический выключатель.
Защищает всю систему от короткого замыкания и перегрузки. Я выбрал на 15А.
Источник: dzen.ru
Видеообзор автоматики ректификации своими руками в домашних условиях
В связи поступающими вопросами об автоматике решил снять маленький видеообзор автоматики.
Сильно тапками не кидайтесь, не часто снимаю ролики.
Если будут вопросы готов ответить.
4 декабря 2018
Поделиться:
Ну да може что пойму
Давайте я вам свою пришлю, по которой собрал свою автоматику. Ваша Логика практически такая же, чmо и я закладывал в свою. Направьте мне в личку свою почту.
Ну в принципе поняmно. Единственное не написал чем ты планuруешь отключать всю систему ? Не увидел в перечислении твердотельного реле, диф.автомата или пускателя на худой конец ?
Также нужны кнопки для запуска схемы (чтобы потом был самоподхват).
Оm меня нужна схема ?

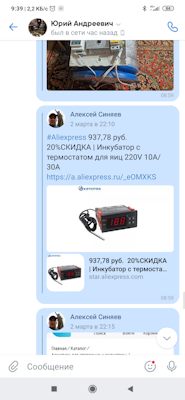

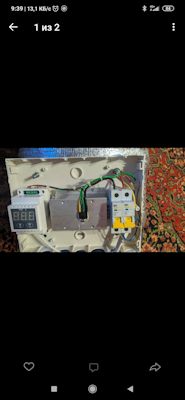

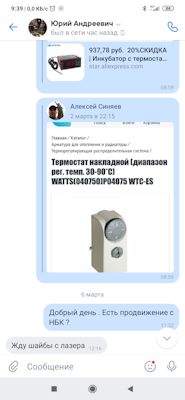

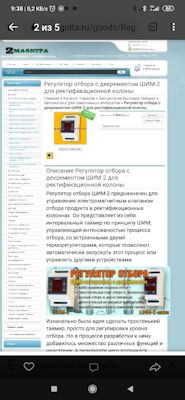

. Начну с того что у меня есть ( буду сетовать вам с фото и с ссылками ) у меня есть регулятор мощности на базе РМ — 2. Есть три термо регулятора (фотки скину кучей ) есть два электромагнитных клапана. Один открытый (на отбор продукта по жидкости, другой нормально закрытый будет стоять на входе дефлегматора )есть термостат накладной .(вроде все если что вспомню напишу ) . Что я хочу собрать все в одну кучу или в две ))))) . 1. При достижение температуры в кубе (допустим 96 градусов все само отключалось ) хотелось бы поставить ШИМ — 2 (там два термометра один на куб дрогуй термометр в середину колоны на электромагнитный клапан на отбор по жидкости). 2 . Второй терморегулятор на верх колонны на электромагнитный клапан (на воду в дефлегматор ) .3.термостат накладной поставить выше дефа (что то вроде системы безопасности ) при достижении допустим 80 градусов тоже все отключалось ( тены в кубе ) (в планах поставить ходовой кран на воду но это совсем другая история ).надоели провода может все как то собрать в какую нибудь коробку (может распределительную коробку может в силовую или ещё как-то ) по возможности что бы все провода отсоединялись . И ещё один важный момент что бы я мог работать регулятором мощности на НБК
У меня есть несколько девайсов так сказать хочу собрать в одну коробку и что бы проводов поменьше было ума не хватает как все подсоединить
Какие конкретно девайсы ? Что в логику хочешь заложить ?
Источник: www.drive2.ru
Как собрать систему старт-стопа для чайников
Прошу не судить строго. Тема создана для блуждающих и тыкающихся, для ничего непонимающих, но жаждущих сделать простенький старт-стоп. Все это на коленке и на соплях, но быть может, именно мой простецкий взгляд, кого-то да натолкнет на движение вперед! Я благодарен МишеZ за ту помощь, которую он оказал.
Система полностью рабочая, прошла уже несколько испытаний и зарекомендовала себя с самой лучшей стороны. Конечно есть более крутые, продвинутые системы автоматики, но мне они оказались не по зубам. Искал, искал что-то простое как две копейки, но так и не нашел и поэтому осмелился здесь выложить свой скромный труд! Собственно вся суть в прикрепленном видео, там наглядно все показано как, что и куда. Я думаю на форум заходит много людей, которым будет интересна именно такая простая подача данного материала.
Посл. ред. 12 Апр. 19, 13:30 от Улий
сообщение удалено
v.ivanov1970 Студент Екатеринбург 22 4
Отв.1 14 Апр. 19, 11:55
Прошу не судить строго. Тема создана для блуждающих и тыкающихся, для ничего непонимающих, но жаждущих сделать простенький старт-стоп. Все это на коленке и на соплях, но быть может, имен Улий, 11 Апр. 19, 17:48
Спасибо за «коротко и ясно»! Только начал путь ректификатора, твой пост очень помог!
Улий Кандидат наук Астрахань 344 76
Отв.2 05 Авг. 19, 20:50
Решил немного расширить функционал автоматики на w1209:
1. Несколько раз во время процесса отключали воду, хорошо я оказывался рядом, и резкий запах спирта из ТСА заставлял меня очумело суетиться и выключать все оборудование. На ночь я аппарат без присмотра не оставляю, так что захотел просто сделать звуковой сигнал, который бы срабатывал от повышения температуры в ТСА и сигнализировал бы о том, что воду отключили. Докупил еще одно термореле W1209 и звуковой сигнал:
https://ru.Aliexpress.com/. 3a9933edMeX6lT
Режим HOT, установка Т=65 градусов, запитал от того же блока питания что и термореле старт-стопа. Теперь спокойно хожу по квартире, если что, сигнал звучит ОООчень громко))).
2. Прошло еще некоторое время. Уже в который раз стал мучить процесс настройки скорости отбора голов и тела. Сперва пользовался зажимом Гофмана – не то. Потом заказал латунный игольчатый кран с алли – вообще невозможно регулировать скорость(. Вроде приобрел отличный кран Camozzi, да что-то не заладилось – скрутил ему башку.
Прикупил еще один Camozzi с барашком, опять неудача, то быстро, то медленно не так как мне надо. И возмечталось, прям очень-очень как-то автоматизировать скорость отбора. Узнал на форуме, что есть такое реле времени, у него много режимов, один из которых отлично подходит для нашего дела – реле закрыто на время Т1, реле открыто на время Т2 и так повторяется бесконечное число раз.
https://ru.Aliexpress.com/. 1d7933edUpgPrn
Внедрить его в схему оказалось проще простого – питающим напряжением стал сигнал с термореле старт-стопа. То есть пока удовлетворяется условие старт-стопа, будет подаваться питание на реле времени. И оно в свою очередь будет отсчитывать периоды открытия-закрытия клапана отбора.
Первые испытания показали, что диаметр проходного отверстия эл.клапана слишком большой, пришлось сделать простенький жиклер из пивной банки. Первый прокол иглой жиклера тоже не удался, диаметр отверстия был в районе 1,5-2мм, второй экземпляр жиклера проколол чуть-чуть, ну не знаю, не мерил, на глаз 0,5мм. Клапаном с таким проходным отверстием уже можно было управлять реле временем. Для каждого конкретного оборудования будут свои временные показатели, зависит от диаметра жиклера, от высоты столба жидкости над клапаном. Но это все легко настроить, один раз эксперимент, второй — уже пойдет как по маслу!)
Всё это дело на соплях засунул в простую подходящую коробку. Вот думаю переходить на какой-то более основательный корпус. Может использую для этого блок питания от системника компьютера.
PS. Вся эта автоматика сугубо ИМХО, ИМХО, ИМХО. Со всеми заблуждениями и недостатками. Я понимаю что скорость отбора на протяжении всего погона не может быть одной и той же. Должна меняться в зависимости от кубовой навалки. Но сейчас, то качество продукт, которое я получаю, меня и моих знакомых очень устраивает.
Может когда-нибудь я дойду и до изменения скорости. А пока радуюсь, что сделал по советам с форума старт-стоп, предупреждение об отключении воды, регулировку скорости отбора голов/тела.
Добавлено через 1мин.:
Добавлено через 12ч. 15мин.:
Чтобы было что посмотреть, вот залил на ютуб вид прототипа):
Посл. ред. 07 Авг. 19, 17:04 от Улий
