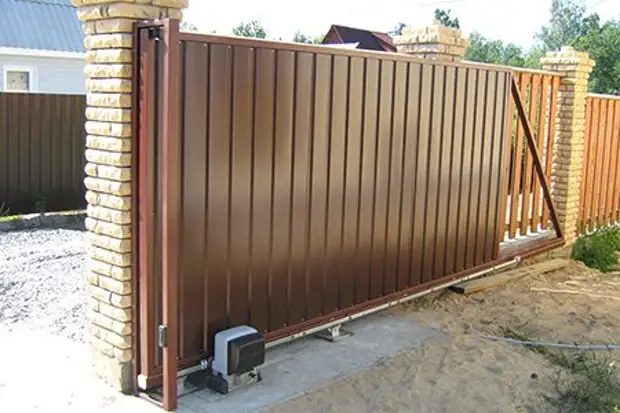

Автоматика для откатных ворот с Алиэкспресс схема

Каждый мужчина в душе – непревзойденный мастер. Поэтому нет ничего удивительного, что сегодня все больше людей начинает обустраивать свои владения своими же руками. К такому обустройству можно отнести и обустройство въезда на свой участок.

Наиболее приемлемым вариантом является установка откатных, а не распашных ворот, поскольку такая конструкция значительно экономит площадь, необходимую для движения полотна ворот.

Многие идут еще дальше и решают сами автоматизировать процесс открывания-закрывания ворот.

Таких Дедалов можно разделить на две группы:

1. Первые используют уже готовые комплектующие автоматических откатных ворот и монтируют их самостоятельно.
2. Вторые идут дальше в понимании определения «автоматика для откатных ворот созданная своими умелыми руками» и сами изготавливают необходимы блоки автоматической системы открывания ворот из подручных агрегатов.

Экономия на монтаже

Тем, кто решил не экономить до немыслимых приделов и не мучитьcя изобретением давно уже существующих инженерных решений, а решил приобрести набор существующих агрегатов систем автоматического открытия ворот и смонтировать их самостоятельно можно посоветовать обратить внимание на следующие моменты:

Как подключить автоматику на 12V-24V для откатных ворот. Простая схема с реверсом двигателя на 12V.

• мощность двигателя должна соответствовать такому параметру, как вес ворот мощность привода должна соответствовать весу ваших ворот (чем тяжелей ворота, тем мощней привод). При этом достаточно помнить, что маломощный мотор в 300 Вт достаточен для передвижения ворот весом в 800 Кг;
• автоматика также выбирается также в зависимости от часто использования. Если предполагается не более 10 открытий-закрытий в день – то достаточно бытовой автоматики;
• тип блока управления может быть внешним или встроенным. Это, по большому счету, зависит от ваших предпочтений;
• электромеханический привод. Приобретая обратите внимание, из чего изготовлены шестерни редуктора. Не стоит покупать те, где используются шестерни из пластмассы. Если вы планируете использовать свою конструкцию несколько лет — покупайте агрегат, в котором работают шестерни из стали;
• для подачи команд нужно будет приобрести брелок дистанционного управления. Выбор зависит от того расстояния, с которого вы хотите управлять вашими воротами;
• следующим приобретением станет приемная антенна, как правило 433,92 Mgz;
• фотоэлементы безопасности, они предотвратят закрытие ворот в том случае, если в проеме ворот находится ваш автомобиль ли вы сами;
• для передачи вращения ведущей шестерни на двигателе на движущуюся створку ворот нужно будет приобрести зубчатую рейку;

• по желанию можно установить сигнальную лампу, которая будет сигнализировать о режиме работы автоматики;
• для разблокировки редуктора нужно приобрести специальный ключ. Приобретя все вышеперечисленное останется только смонтировать вышеназванное согласно инструкции сборки, которых немалое количество в интернете;

В выборе комплектующих не стоит ориентироваться на дешевизну систем автоматического отката ворот. Как правило, они работают сносно в том случае, когда их монтируют специалисты. И главное –гарантом качественной долговременной работы будете выступать вы сами и ремонт будете производить за свой счет, хотя вашей вины в поломке и не будет

Двигатель шуроповерта для откатных ворот

Некоторые Самоделкины комплектуют свои индивидуальные автоматические системы открытия ворот из агрегатов, которые в повседневной жизни используются совсем по другому назначению.

Электродвигатель. Применяются самые разнообразные – от электродвигателей для инвалидных колясок на электроходу до двигателей от стиральных машинок. На одном из форумов мне повстречалось описание автоматических откатных ворот, автор которого использовал в качестве двигателя электродвигатель от сетевого шуроповерта – его мощности достаточно для обеспечения движения ворот из профнастила размером 6х3 м.

Таким образом, главный критерий отбора – двигатель просто оказался под рукой в нужном месте и в нужное время, при этом способен тянуть конструкцию, которую хозяин соорудил из швеллеров, уголков, труб и профильного полотна.

Редуктор на двигатель подбирается исходя, в принципе, из тех же критериев, главное, чтобы скорость вращения шестерни на вале обеспечивала плавное движение полотна ворот.

Большинство мастеров-любителей, самостоятельно осуществляющих изготовление автоматики на раздвижные ворота отказывается от использования зубчатых реек в качестве элемента преобразующего вращательного движения вала в поступательное полотна ворот. Вместо нею применяется велосипедная цепь или цепь на распредвал «Жигулей». Необходимая длина создается путем склепывания нескольких цепей в одну.

На приведенной фотографии хорошо видно, как монтируется цепь, чтобы обеспечить плотное натяжение и четкое совпадение с зубьями шестерни.

Существует и другая схема с использованием цепи. В блоке преобразования цепи последовательно монтируется три шестерни таким образом, чтобы нижний срез двух крайних шестерен находился вровень с верхним срезом центральной, которая укреплена на валу редуктора. Цепь заводится через верхний срез первой шестерни, пропускается под нижними зубьями центральной и выводится поверх зубьев третьей шестерни.

Один конец цепи закрепляется на соответствующем упоре, приваренном к краю ворот намертво, а другой крепится на противоположной стороне полотна при помощи натяжного болта. Поскольку такая цепь может быть склепана из обрывков уже пришедших в негодность, стоимость этой комплектующей начинает стремиться к стоимости бутылки…

Для передачи сигналов управления используется автомобильная сигнализация с ее адаптированием по напряжению и току к имеющемся в собираемой системе, как правило это обычное сетевое напряжение.

• Автоматика для профильных откатных ворот созданная своими руками будет служить долго, если вы соблюдёте некоторые правила.
• Если вы хотите, чтобы ваш редуктор служил много лет, не используйте шестерни из пластмассы.
• Использование внешних коаксиальных кабелей намного увеличит дистанцию действия брелка-передатчика.
• Если вы решили использовать автомобильную сигнализацию – не стоит стараться с целью экономии доукомплектовать ее пультом от переключения светильника, завалявшимся в кладовке.

И тем и другим. Общие рекомендации

Какой бы путь вы не избрали в путешествии под названием «автоматика для откатных ворот своими руками», не выбирайте краеугольным камнем количество денег, которые нужно затратить, чтобы воплотить в жизнь вашу задумку.

Если сегодня средств не хватает – лучше подождите или проконсультируйтесь с специалистами. Не забывайте – за дешевизной и торопливостью часто скрывается ненадежность.

Источник: www.vashcottage.ru

Автоматический привод для откатных ворот своими руками

Всем привет! В прошлом году заменил во дворе ворота, старые были деревянными, повидавшими не один десяток лет. Неудобные были до жути. Несколько раз цеплялся бамперами свое машины за ворота. Узкие очень были.

Решил менять, надоели, осенью и весной их перекашивало, калитку не открыть. Сначала хотел делать также распашные, но по шире, около 3,5 метров, в итоге передумал и решил сделать откатными.
Посидел, подумал как лучше сделать, начеркал план, сварил их очень быстро, получились очень простые. Про ворота поговорим в отдельной статье, а сейчас речь пойдет об автоматике для открывания.

Так как перед воротами места практически нет, на машине выезжаю сразу на дорогу, приходиться быстро выходить из машины и быстрее закрывать ворота, так как моя машина перекрывает движение на улице. Особенно утром, когда все на работу. Решил нужно автоматизировать процесс, делая ворота я уже планировал автоматику.

В продаже автоматика очень дорогая, на помощь пришел интернет. Нашел кулибиных которые сами сделали откатные ворота, решил не изобретать велосипед, а воспользоваться их помощью.

В гараже у меня валялся старый движок от стеклоочистителя, кажется от ваз-2108, купил пару концевиков от дэу нексии, звездочку на моторчик и заказал на Алиэкспресс, блок дистанционного управления 4 канальный. А так же купил 3 амперный блок питания на 12 V, но не знаю как он себя поведет, если что заменю на компьютерный. Осталось купить три велосипедные цепи и соединить их между собой. Привод будет цепной.

Все приготовил, жду потепления, сейчас пришли морозы, не комфортно работать. Схема сборки очень простая. Думаю все должно получиться.
Как произведу установку, сделаю фотоотчет.

И так сколько я потратил на будущую автоматику для ворот , моторчик мне вышел бесплатно, но в автомагазине он стоит 1200, далее концевики по 50 рублей, звездочка 350 рублей, болты и гайки не считал, блок управления 600 рублей, блок питания 350 и цепи примерно выйдут в 900 рублей. Итог-3.350 рублей, автоматика которая будет собрана своими руками.

Я считаю, такой вариант имеет право на жизнь. Комплектующие все доступны и проверенны в работе.

Автор этого видео вдохновил меня на самодельную автоматику для ворот.

Спасибо большое что дочитали мою статью до конца.

Источник: dzen.ru

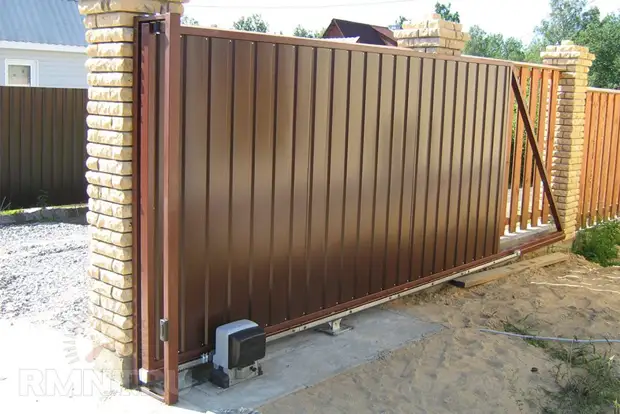

Автоматика для откатных ворот. Сборка электрической схемы

Из этой части руководства по монтажу откатных ворот вы узнаете про сборку электрической схемы управления своими руками. Мы расскажем, как подключить разные типы двигателей и собрать пусковое оборудование, а также раскроем секреты плавного пуска и остановки автоматических откатных ворот.

В зависимости от выбранного типа двигателя, вы можете использовать разные способы подключения. Отличаться будет не только схема электрических соединений, но и допустимые параметры тока.

Внимание! При работе с электрической частью не забывайте о мерах предосторожности: приварите к стационарной раме болт, который будет использован для подключения к заземляющему контуру.

Подключение электродвигателя

Трехфазный двигатель на номинальное напряжение 380/220 В должен иметь соединение обмоток «в звезду» при подключении к трехфазной сети питания. Поменять направление вращения можно, поменяв местами подключение любых двух фаз из трех.

Если вы пытаетесь подключить трехфазный двигатель к однофазной сети, отдайте предпочтение емкостному способу. При этом используйте пусковой конденсатор заведомо завышенной емкости (в 2–3 раза) и добавьте пару компенсирующих конденсаторов для двух оставшихся обмоток в рабочую сборку, либо предусмотрите отключение пускового конденсатора с помощью реле времени. Емкость рабочего конденсатора подбирается из расчета 70–80 мкФ на 1 кВт мощности, а номинал составляет 450 В.

Однофазный конденсаторный двигатель имеет в сборке четыре провода, то есть по два конца пусковой и рабочей обмотки. Стандартная маркировка выводов клеммной колодки такова:

1. Клеммы U1 и U2 (или B1 и B2) — основная обмотка.
2. Клеммы W2 и V2 (или С1 и С2) — пусковая обмотка.
3. Клеммы V2 и V1 — пусковой конденсатор.

Подключение пусковой обмотки остается постоянным, в то время как полярность питания рабочей обмотки можно изменить для смены направления вращения.

Примечание: полярность определяется положением перемычек на клеммной планке двигателя, замыкание которых будет выполняться дистанционно через контактор.

Пусковая аппаратура

Для сборки электрической схемы понадобится два магнитных пускателя IEK КМИ 1121 с напряжением питания катушек 230 В, либо один реверсивный пускатель ПМЛ 2561 (преимущество последнего в наличии механической блокировки). Основных контактов должно быть три.

Также необходимо наличие блока вспомогательной контактной группы, включающей по одному нормально открытому и нормально закрытому контакту. Дополнительно потребуется кнопочный корпус IEK КП103 с тремя кнопками «Пуск», «Реверс» и «Стоп». Для установки поста с уличной стороны рекомендуется комплектовать его кнопками с блокировкой под ключ. Все коммутационное электрооборудование должно быть смонтировано в металлическом ящике со степенью защиты IP54 и сальниковыми вводами для проводов.

Подключите входные контакты двух пускателей параллельно, подав на них фазу и ноль от сети 220 В через защитный автомат. С обратной стороны пускателей подключите два провода питания пусковой обмотки.

На примере двигателя АИРЕ 80, питание нужно подавать на клеммы V1 и W2. Учтите, что полярность остается неизменной вне зависимости от того, какой пускатель включен. Выводы U1 и U2 принадлежат концам рабочей обмотки и должны быть подключены к двум пускателям в разной последовательности.

Питание на катушки каждого пускателя нужно подавать через собственные нормально открытые и нормально закрытые контакты второго пускателя. Это обеспечит самоподхват и удержание катушки во включенном состоянии, а также обеспечит электрическую блокировку встречного пуска.

Кнопочные посты и концевые выключатели

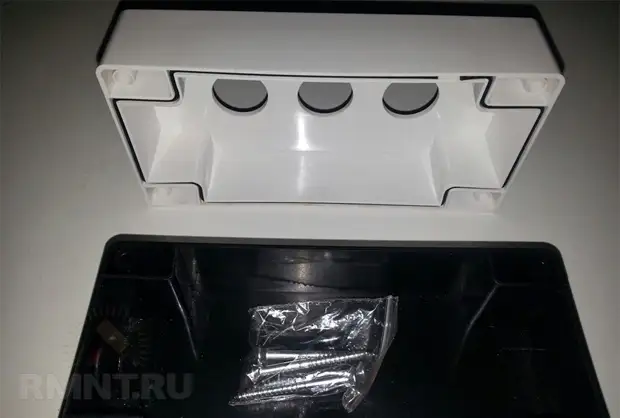

Управление приводом осуществляется одним или несколькими кнопочными постами. Фазный провод пропускается через последовательно соединенные нормально закрытые контакты кнопок «Стоп», что необходимо для возможности обрыва цепи удержания катушек с любой кнопки.

Далее питание поступает на нормально закрытые контакты кнопок «Пуск» и «Реверс», затем с клемм каждой кнопки подается питание на нормально открытую пару противоположной. Эти контакты управляют включением катушек соответствующих пускателей. Перекрестное подключение через размыкающие контакты необходимо, чтобы избежать непреднамеренного встречного включения пускателей.

Чтобы привод сам и своевременно выключался, когда ворота достигают крайних точек открывания и закрывания, электрическую схему нужно дополнить концевыми выключателями. Подойдут выключатели ВПК-2112 или МЕ 8104 с одним нормально закрытым контактом. Рекомендуется использовать изделия, оснащенные роликом.

Концевые выключатели нужно жестко закрепить на стационарной раме ворот таким образом, чтобы ролик находился в 1–2 мм от любого продольного элемента ворот. Это может быть несущая рама или рельсовая направляющая, главное, чтобы боковая поверхность была абсолютно ровной. Ворота нужно поставить сначала в открытом, затем в закрытом положении и отметить места контакта с роликами.

Примечание! Поскольку массивные ворота продолжают движение по инерции, рекомендуется сместить метки на несколько сантиметров в обратную сторону, чтобы концевик срабатывал с небольшим упреждением.

По нанесенным меткам нужно наварить небольшие выступы, высота которых будет достаточной для уверенного срабатывания выключателя. Также важно, чтобы метка имела достаточную длину и удерживала ролик, а не проскакивала через него, кратковременно включая концевик. Выключатель должен находиться в положении срабатывания вплоть до начала движения в обратную сторону, когда он сойдет с метки и снова замкнет цепь.

Электрическое подключение концевых выключателей можно выполнить двумя способами.

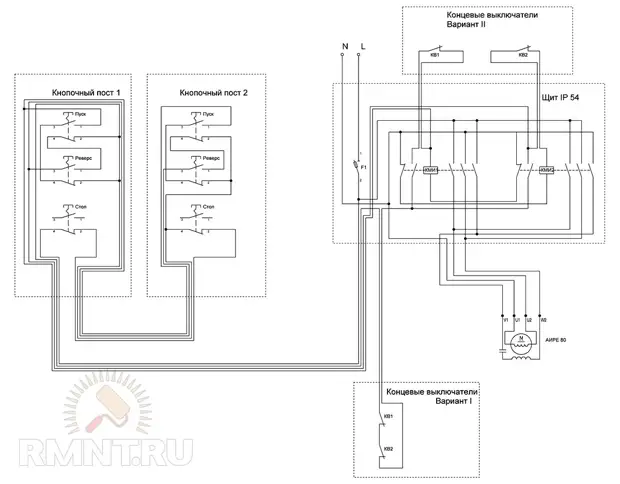

Схема подключения кнопочных постов и концевых выключателей

Способ № 1. Нормально закрытые контакты соединены последовательно и включены в цепь удержания катушек контактора. Место включения находится между последовательно соединенными кнопками «Стоп» и нормально открытыми контактами пускателей. Недостаток такого способа в том, что при включении ворот требуется определенное время удерживать кнопку нажатой, пока выключатель не выйдет из положения срабатывания.

Способ № 2. Подразумевает независимое включение концевиков в цепи удерживания катушек каждого пускателя. Нормально закрытый контакт выключателя расположен по схеме между нормально открытым дополнительным контактом пускателя и клеммой катушки. Также допускается ставить выключатель в цепь электрической блокировки: между катушкой одного и нормально закрытым контактом второго пускателя. Таким образом, выключатели работают независимо друг от друга, а значит, не требуется задержка времени при включении привода.

Управление воротами через преобразователь частоты

Поскольку преобразователи частоты в последнее время становятся все более доступными и популярными, их уместно использовать для управления приводом ворот, тем более что для этого имеется не один повод:

1. Поскольку преобразователь частоты подает на привод трехфазное напряжение, вы экономите, покупая более распространенный двигатель меньшей мощности.
2. Частота вращения двигателя не имеет значения.
3. Исключены трудности с подключением трехфазного мотора.
4. Вы избегаете проблем с пуском привода под нагрузкой.
5. Преобразователь плавно, но быстро разгоняет и останавливает ворота, открывание происходит за считанные секунды.
6. Не нужно покупать и устанавливать редуктор.
7. Нет необходимости в пускателях, простая электрическая схема.
8. Существенно увеличивается срок службы двигателя.

Средняя стоимость аппарата с выходной мощностью 2–2,5 кВт составляет $250–300, поэтому его приобретение вполне оправдано с учетом отказа от покупки редуктора и пускателей.

Преобразователь частоты CFM-240 — это бюджетный вариант устройства, он также имеет наиболее распространенную схему подключения и управления. По его примеру вы легко сможете разобраться с аналогичными устройствами.

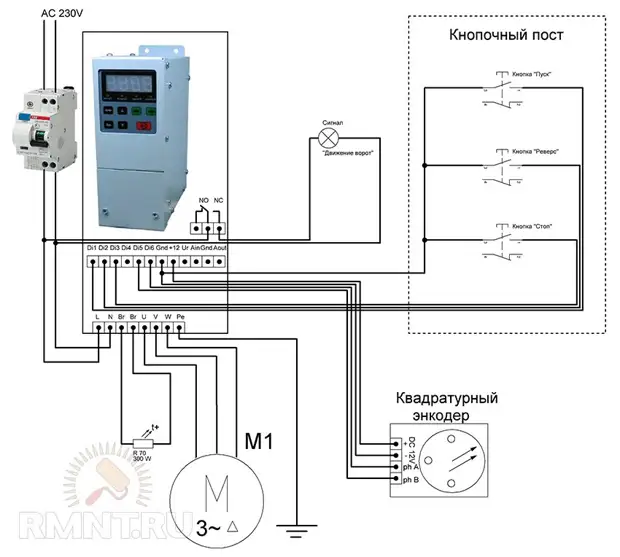

Подключение преобразователя частоты

Клеммы L и N используются для подачи, соответственно, фазы и нуля от сети 220 В, здесь важно соблюдать полярность. Клеммы U, V и W дают выходное напряжение для питания трехфазного асинхронного двигателя на напряжение 380/220 В, обмотки которого соединены в треугольник. Управление происходит путем замыкания одного из управляющих контактов DI1-DI3 на общую клемму GND. Соответственно, при замыкании DI1 и GND происходит пуск двигателя, DI2 и GND запустят привод в обратном направлении, а DI3 и GND остановят его.

Принцип настройки преобразователя частоты

Настройка преобразователя выполняется путем изменения значений каждого из 70 параметров. Полное описание функций и задаваемых значений указаны в паспорте устройства. Для корректировки значений нужно войти в меню выбора параметров, нажимая кнопку «Режим» до тех пор, пока на дисплее не отобразится Р—. Затем нужно нажать «ввод» и с помощью стрелок «вверх» и «вниз» выбрать номер нужного параметра, снова нажать «ввод», установить нужное значение и нажать «ввод» еще раз для сохранения.

Использование преобразователя частоты дает некоторые дополнительные возможности. Например, вы можете использовать функцию позиционирования, передавая на преобразователь данные с датчика положения ворот. Это позволит использовать устройство в режиме шагового двигателя. Он плавно разгонит ворота и мягко остановит их в крайней точке, запомнив оба крайних положения полотна.

Это более удобная и продвинутая замена системы концевых выключателей. Требуется только установить счетчик типа «квадратурный энкодер» на вал приводного механизма.

Счетчик имеет два провода питания, которые подключаются к клеммам +12V и GND, а также два сигнальных провода, которые подключаются на клеммы DI5 и DI6. Включение функции позиционирования производится присвоением значения «2» параметру 60. Далее нужно задать значение «1» параметру 61, чтобы установить нужный тип датчика. Затем, меняя значения параметров 62 и 63, определить соотношение между количеством импульсов и пройденным расстоянием.

К примеру, вал двигателя может сдвигать ворота на 25 см за один оборот, а энкодер, закрепленный на валу, выдает за один оборот 200 импульсов. Это значит, что на каждые 1000 мм, заданных в значении параметра 62, будет приходиться по 800 импульсов датчика, устанавливаемых в значении параметра 63.

Параметр 66 определяет тип торможения, ему нужно присвоить значение «1». Параметр 67 определяет частоту вращения двигателя, до которой будет снижена максимальная рабочая скорость, а значение параметра 68 определяет требуемую длину тормозного пути. Настроив указанные параметры, вы можете выйти в главное меню и указать расстояние, которое ворота должный пройти, в миллиметрах. После выполнения задания счетчик обнулится и будет готов к новому циклу, отсчет ведется в обоих направлениях.

Номинальная скорость вращения двигателя задается значением выходной частоты (Гц) в главном меню программы. Вы можете изменять ее в режиме реального времени и увеличивать до тех пор, пока механизм передачи сохраняет стабильную работу. Не забывайте также, что слишком большой разгон не позволит преобразователю эффективно снизить скорость в конце пути. Время разгона привода до максимальной скорости задается значением в секундах параметра 10.

Настройка торможения ворот при помощи преобразователя частоты

Слишком массивные ворота нуждаются в торможении приводом. Для этого в преобразователе частоты предусмотрена функция, включаемая параметром 21. Сила торможения и время, за которое выполняется полная остановка, задаются соответственно параметрами 27 и 28. При торможении приводом нужно использовать компенсацию нагрузки. Для этого к силовым клеммам Br нужно подключить силовые резисторы сопротивлением не менее 70 Ом и мощностью свыше 350 Вт (их также можно заменить связкой из 4–5 последовательно соединенных ламп накаливания).

Теперь вы располагаете несколькими вариантами подключения двигателя и можете выбрать способ, который подойдет именно под ваши потребности. Каждый способ подключения может иметь дистанционную схему управления, о которой мы расскажем в следующей статье.
