У меня более 10 лет стажа в IT-индустрии, но как радиолюбитель — я полнейший нуб. Как и многих в последнее время, меня заинтересовали возможности Arduino. Но не в качестве крутого устройства по управлению всем вокруг, а больше в качестве программируемого конструктора и развлечения.
Самое очевидное решение для таких как я — взять готовый набор в нарядной упаковке, с красочной инструкцией и здоровенным ценником. Но если хочется немного сэкономить, то приходится с головой нырять в мир радиоэлектроники и наверстывать недостающие знания. И только после нескольких потраченных вечеров начинаешь понимать, что и где стоит заказывать.
Итак, если вы хотите собрать бюджетный набор с ардуинкой, пригодный для прохождения большинства уроков, а времени для изучения рынка нет, то последующий текст для вас.
Для начинающего хорошо подойдёт формат Arduino Uno. Эта плата используется в подавляющем большинстве обучающих уроков и недостатка в информации не будет. Оригинальная Uno стоит $25, но в виду открытости информации о её схеме, она мало чем отличается от большого количества реплик. На отечественном рынке приобрести аналог можно в примерно за 500р, а заказать из Китая — за 250-300р.
Набор Ардуино для начинающих 📟 с Алиэкспресс. Обзор набора модулей Arduino Unoдля обучения
Но сама Arduino не так интересна, как периферия для неё. Здесь два основных варианта: брать все необходимое россыпью или взять какой-нибудь китайский стартеркит и докупить только оставшееся. Во втором варианте у вас бонусом будет удобная коробочка и, скорее всего, несколько не очень нужных деталей. Так или иначе, но в итоге желательно получить следующий список (в скобках указаны коды для более быстрого поиска):
Модули
- Реле 12В (на основе SRD-05VDC)
- Датчик звука (KY-038 или RKP-SS-LM393)
- Ультразвуковой датчик расстояния (HC-SR04)
- Датчик температуры (DHT11)
Средства индикации
- LED-дисплей с экраном 16х2 с поддержкой кириллицы (MT-16S2H) или без (HD44780)
- 7-сегментный индикатор (SC56-11)
Радиодетали
- Тактовая кнопка (SWT-20-4.3) — 5шт
- Потенциометр 10 кОм — 2шт
- Конденсатор 100 нф — 10шт
- Резистор 220 Ом — 10шт
- Резистор 1 кОм — 10шт
- Резистор 4.7 кОм — 10шт
- Резистор 10 кОм — 10шт
- Фоторезистор (GL5528 или VT93N1) — 1шт
- Транзистор npn (BC337-16 или 2N4401) — 5шт
- Диод (1N4007) — 5шт
- Светодиоды 5мм — много 🙂
Прочее
- Кабель USB тип A-B (если нет в комплекте в Ардуино)
- Макетная плата для монтажа без пайки (BB-102 или SYB-120) — 2шт
- Сервопривод (SG90)
- Сдвиговый регистр (74HC595N) — 2шт
- Спикер (пьезодинамик)
Картинка со всем указанным оборудованием:
Итого комплект, не уступающий по возможностям стартерам за 5к рублей, можно собрать за 2,5к у отечественных продавцов или за 1,5к, если заказывать у китайцев. Естественно, приведённый список можно и нужно расширять, поскольку возможности применения платы Arduino колоссальны. Но на первое время вышеуказанных деталей должно хватить.
Что купить новичку в Arduino? Большой обзор
Из полученного набора я уже собрал свои первые «мигающие лампочки», чего и вам желаю!
Источник: habr.com
Arduino и подделки
Платформа Arduino является открытой (Open Source) и крайне популярной. Её производят сотни производителей по всему миру и далеко не всегда легально и качественно.
Arduino, xDuino или подделка?
Существует три категории производителей Arduino-совместимых плат.
Оригинальный производитель
Плата Arduino была разработана компанией, которую основал итальянец Массимо Банци. До сих пор настоящие Arduino производятся только в Италии (Торино) и в США (Нью-Йорк). Платы можно купить либо в итальянском магазине, либо у официальных дистрибьюторов, перечень которых опубликован на этом сайте. Только такие платы имеют право называться «Arduino» и являются оригинальными.
Сторонние производители xDuino
Политика компании Arduino не запрещает сторонним производителям выпускать свои совместимые платы. Единственное ограничение — такие платы не должны называться «Arduino», так как это зарегистрированный товарный знак. При этом допустимо использовать в названиях окончание «duino», поэтому эти платы часто обозначают как xDuino. Многие крупные официальные дистрибьюторы Arduino производят и продают свои xDuino-платы. Например: Redboard от компании Sparkfun, DFRduino от DFRobot, Seeeduino от Seeed Studio и т.д.
Такие платы чаще всего ничем не хуже оригинальных и стоят дешевле. Сторонние производители отвечают за их качество собственным именем, поэтому делают хорошие платы.
Амперка — официальный дистрибьютор плат Arduino. Также мы занимаемся производством собственных железок, среди которых есть и xDuino-платы:
- Iskra Neo — аналог Arduino Leonardo
- Iskra Mini — аналог Arduino Mini
Нелегальные производства
Популярность бренда Arduino подталкивает многих производить эти платы и незаконно печатать на них название «Arduino» и «Made in Italy». Такие производители заявляют, что продают оригинальные платы, но это всего лишь подделка, контрафакт.
Качество таких плат низкое, делаются они преимущественно в Китае, а установить истинных производителей невозможно, так как они скрываются за именем Arduino. Таких производств много, они открываются и закрываются, главная их цель — сделать плату и втюхать, используя в качестве козыря низкую цену.
Что выбрать?
Вы станете обладателем аутентичной итальянской платы Можете быть уверенным в качестве сборки Нет проблем с совместимостью и драйверами Цена выше, чем у сторонних производителей xDuino
Хорошее качество, за которое производитель отвечает репутацией Нет проблем с совместимостью и драйверами Цена ниже, чем на оригинальную итальянскую плату Нельзя похвастаться тем, что у вас итальянская Arduino Подделки
Из всех вариантов, самая низкая цена Покупка контрафакта — лотерея: качество может быть каким угодно. Собираются из дешёвых и пиратских компонентов, поэтому часто встречаются проблемы с подключением и драйверами. Может быстро выйти из строя. Бывают случаи блокировки чипов на аппаратном уровне со стороны операционной системы (защита от пиратства).
Как отличить оригинальную Arduino от подделки?
Многие продавцы в России торгуют контрафактом. Хуже того, некоторые продают их по цене оригинала, что вовсе сбивает с толку.
Если вы только собираетесь купить Arduino:
- Прямо спросите у продавца: «У вас оригинальная Arduino или китайская реплика?». В большей части случаев вам ответят честно.
- Проверьте, есть ли магазин, в котором вы решили купить Arduino, в перечне официальных дистрибьюторов. Если нет, то скорее всего он продаёт китайские клоны.
- Обратите внимание на цену. Оригинальная Arduino Uno стоит в официальном магазине 20€. Дешевле их продавать нельзя по условиям договора.
Если вы уже купили Arduino, обратите внимание на характерные отличия.
Поставка — в фирменной коробочке
Оригинальные Arduino (слева) поставляются в фирменных картонных коробочках. Внутри: плата, наклейки, аннотация и защитная пластиковая подложка под плату. Китайские подделки чаще всего поставляются в простом пластиковом пакете (справа).
Цвет — бирюзовый
Для производства плат итальянцы используют специальный микс из масок нескольких цветов — получается бирюзовый оттенок, который сложно передать даже на фотографиях. Нелегальные производители обычно не заморачиваются и используют стоковую тёмно-синюю маску.
Обновление: некоторые оригинальные платы Arduino снова выпускаются в синем цвете, поэтому данный признак стал менее актуален.
На колодках — гравировка
На оригинальных платах вы увидите дублирующие подписи к контактом прямо на пластиковых колодках (слева). Нелегалы для экономии этим не утруждаются (справа).
Шрифты — чёткие, шелкография аккуратная
На оригинальных платах используется специальный шрифт, который похож на естественный печатный (слева). Такого шрифта нет из коробки в программах для подготовки производства, поэтому у недобросовестных китайцев вместо него обычно используется штатный «чертёжный шрифт» (справа).
Обратная сторона текущей ревизии Arduino Uno выглядит так.
Качество и точность оборудования, на котором делаются платы, у подпольщиков обычно ниже, поэтому мелкий текст и тонкие линии часто замыливаются, слипаются, размазываются.
Амперка рекомендует
Выбирайте оригинальные итальянские Arduino или xDuino-платы от производителей с именем, например, наши Iskra Neo или Iskra Mini. С ними вы оградите себя от неприятных сюрпризов и траты времени впустую.
Источник: amperka.ru
Какой набор Ардуино выбрать: ТОП-10 наборов для быстрого старта
Всем, кто хоть немного увлекается робототехникой, известна платформа Arduino, которая позволяет собирать различные электронные устройства. Благодаря ей, теперь без особого труда, стало возможным создавать гаджеты и вполне работающие прототипы достаточно умных устройств, которые можно использовать в реальной жизни.
Вы тоже решили углубиться в мир Ардуино, но точно не знаете, какие именно модули и радиодетали подойдут? Какие датчики пригодятся, а какие нет? Проблему выбора деталей для первого электронного проекта можно решить, купив уже готовые наборы-конструкторы, содержащие в себе не только сам контроллер Arduino, но и все необходимые для первого знакомства электронные компоненты.
В этой статье мы собрали ТОП-10 самых популярных наборов для начинающих разработчиков! Итак, поехали!
Материал обновлён 06.12.2022
Время чтения: 10 минут
В этой статье рассмотрим:
- Набор-конструктор для сборки Bluetooth-колонки
- Робототехнический набор для сборки робота RoboCar-3 Bluetooth с контроллером
- Программируемый робот Yahboom Robot Kit 4WD с контроллером
- Робот-платформа с манипулятором на шасси MeArm
- Стартовый набор для робототехники Keywish с контроллером Nano
- Стартовый набор Arduino UNO R3 Starter Kit
- Набор Arduino UNO R3 Starter Kit с RFID модулем и контроллером
- Набор Arduino UNO R3 Starter Kit с Bluetooth модулем ZS-040 и контроллером
- Стартовый набор Arduino UNO R3 Starter Kit с модулем реле
- Стартовый набор для робототехники UNO R3 расширенный (63 в 1) с 13 уроками в среде Scratch
Популярные наборы Arduino для начинающих
10. Набор-конструктор для сборки Bluetooth-колонки
Этот небольшой набор не требует каких-либо навыков пайки или программирования. И для работы с конструктором нужна только отвертка, но и она идет в комплекте с ним. Конструктор может собрать даже ребенок и это не займет много времени. Сам конструктор очень прост и состоит из небольшого числа элементов. Это — деревянные, вырезанные на лазерном ЧПУ-станке, детали корпуса, колонки, а также плата-проигрывателя.
Сама портативная колонка имеет симпатичный дизайн, а также интуитивное управление. Передавать на нее музыку вы сможете аудио-кабелем через AUX-разъем или по Bluetooth-каналу от вашего смартфона, ноутбука или компьютера.

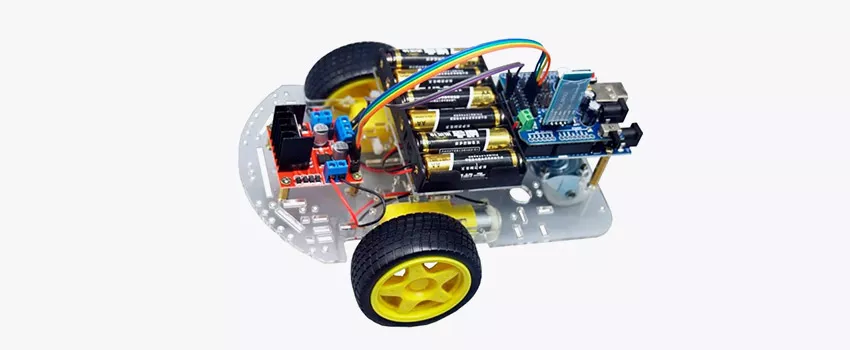

9. Робототехнический набор для сборки робота RoboCar-3 Bluetooth с контроллером
Роботизированный конструктор RoboCar-3 – занимательное изделие. Это устройство позволяет не только овладеть программированием микроконтроллеров, но и отточить конструкторские навыки, что происходит на этапе сборки конструкции робота.
RoboCar-3 можно запрограммировать как на выполнение автономных задач, так и на дистанционное управление им. Удаленный контроль осуществляется с помощью мобильного приложения, устанавливаемого на ваш смартфон. Командный сигнал со смартфона подается на контроллер Ардуино УНО через блютуз-модуль.
Вы можете не ограничиваться данной комплектацией робота, самостоятельно модернизировать RoboCar-3, дополняя его различными модулями. Так, например, при установке ультразвукового или инфракрасного модуля можно запрограммировать устройство на самостоятельное преодоление препятствий, автономное патрулирование или следование за объектом.

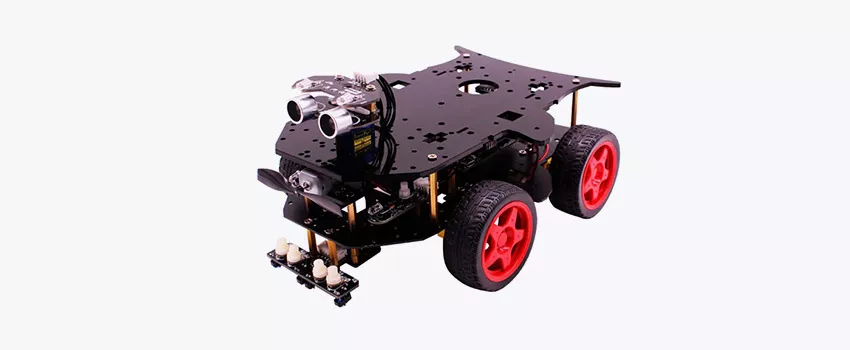

8. Программируемый робот Yahboom Robot Kit 4WD с контроллером
Нет ничего лучше, чем начать изучение Ардуино со сборки полноценного мобильного робота. Данный конструктор позволяет собрать робота-машинку, который способен преодолевать препятствия, встречающиеся на его пути, двигаться по линии, ориентироваться в пространстве и находить выход из лабиринта. Им не только весело управлять с собственного смартфона, но также можно устраивать целые чемпионаты и соревнования!

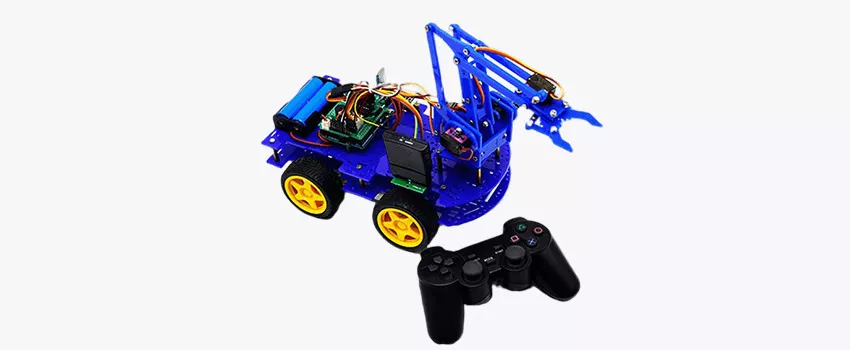

7. Робот-платформа с манипулятором на шасси MeArm
Это еще один отличный робот-конструктор для освоения основ робототехники. Он имеет манипулятор с высокой степенью подвижности, позволяющий захватывать и перемещать различные предметы. Механическая рука размещена на полноприводным шасси, имеющем широкие колеса. Они не позволят застрять роботу даже в песке. Управление движением конструктора осуществляется по беспроводному каналу от джойстика PS2.
С роботом-манипулятором вы можете интересно проводить время с детьми или друзьями перевозя различные предметы друг другу или пытаясь что-то построить, используя манипулятор. Также можно использовать робота для отработки механики перемещения или написать собственную программу для его автономной работы.

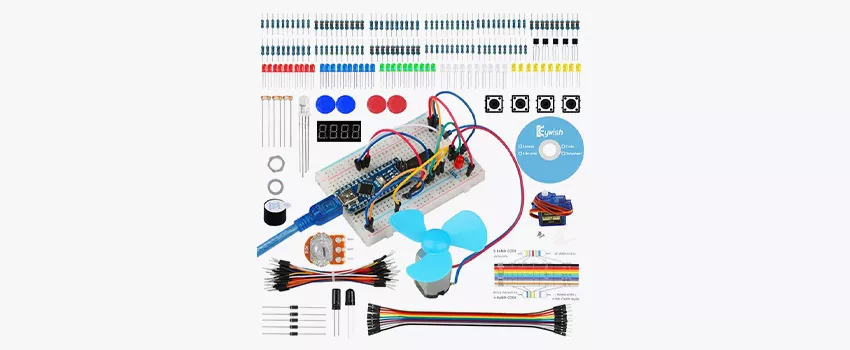

6. Стартовый набор для робототехники Keywish с контроллером Nano
Стартовый набор Keywish прекрасно поможет в освоении навыков программирования микроконтроллеров ATMega. Используя этот набор, вы можете собрать компактное устройство, которое практически помещается в спичечном коробке. Это возможно за счет использования компактного микроконтроллера Arduino Nano. Длина платы составляет всего 45 мм, а ширина – 18 мм, однако его функционал и вычислительные мощности аналогичны классическим платам Arduino UNO.
Используя входящие в набор 50 светодиодов, можно собрать светомузыкальную установку или цветной индикатор. Используя датчик вибрации, фоторезистор или приемник инфракрасного (ИК) излучения вы сможете управлять работой сервопривода или электрического мотора. Совместив датчик температуры и сегментный дисплей – соорудить домашний термометр. А если объединить несколько датчиков с устройствами сигнализации (светодиодами и зуммером), то получится домашняя охранная система.

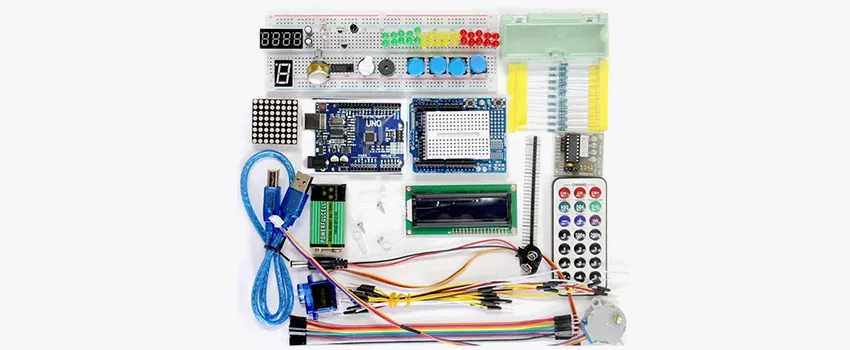

5. Стартовый набор Arduino UNO R3 Starter Kit
Это базовый комплект с платой Arduino UNO R3 и основными радиодеталями, которые отлично подходят друг к другу: светодиоды, резисторы, тактовые кнопки, сервопривод, двигатель, ЖК дисплей, различные датчики и это не конец списка. Все, что нужно для комфортного старта, находится в удобном кейсе, а все мелкие детали заботливо отсортированы и не перепутаются между собой. Экспериментируя, вы можете собрать более 20 различных устройств!
На начальном этапе вы можете потренироваться и воспроизвести примеры, приведенные в инструкции, что идет комплектом со стартовым набором. Семь интереснейших примеров помогут вам погрузиться в мир конструкторов Ардуино.
4. Набор Arduino UNO R3 Starter Kit с RFID модулем и контроллером
Один из лучших конструкторов, который наиболее эффективно поможет познакомиться с миром программирования микроконтроллеров. Плата Arduino UNO R3, макетная плата, светодиоды, резисторы, сервопривод, шаговый двигатель, тактовые кнопки, дисплей, датчики и многое другое – всего этого вполне достаточно для воплощения идей в реальность.
Важной особенностью данного комплекта является наличие модуля RFID RC522 с двумя RFID-метками – в виде карты и брелока. Данный модуль позволит создать Вам свою собственную систему аутентификации и контроля доступа, а также может быть применен в платежных системах.

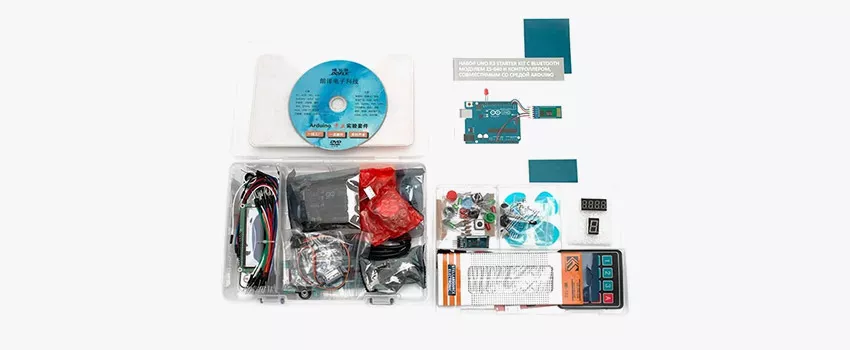

3. Набор Arduino UNO R3 Starter Kit с Bluetooth модулем ZS-040 и контроллером
На базе комплекта с модулем ZS-040 и контроллером можно создавать простые надежные решения, в том числе для умного дома. Комплект включает в себя все необходимое для разработки проектов «интернета-вещей», таких устройств, как сигнализация, средства управления освещением в доме, а также заставить приборы и свет включаться по хлопку.
Благодаря входящему в комплект Bluetooth модулю вы сможете управлять своим устройством дистанционно с планшета или смартфона. В комплекте с набором идет брошюра с семью уроками по программированию. Они станут хорошим помощником на начальном этапе освоения конструктора.

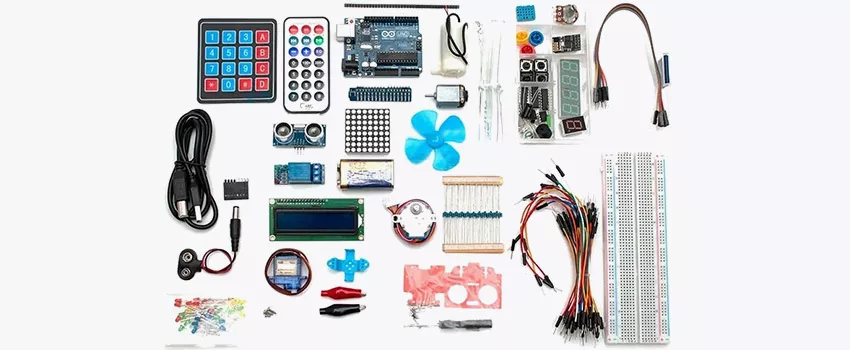

2. Стартовый набор Arduino UNO R3 Starter Kit с модулем реле
Этот базовый конструктор Ардуино содержит основные и самые распространенные компоненты: датчики и элементы индикации, кнопки, сервопривод и шаговый двигатель и другие элементы, которые могут использоваться совместно с контроллером Arduino UNO R3. Его основное отличие от других наборов – наличие модуля реле, благодаря которому можно без проблем управлять различными электронными устройствами, питающимися от розетки. А быстро освоить этот набор поможет брошюра, в которой приведены шесть занимательных уроков с инструкциями по сборке и программированию микроконтроллера.

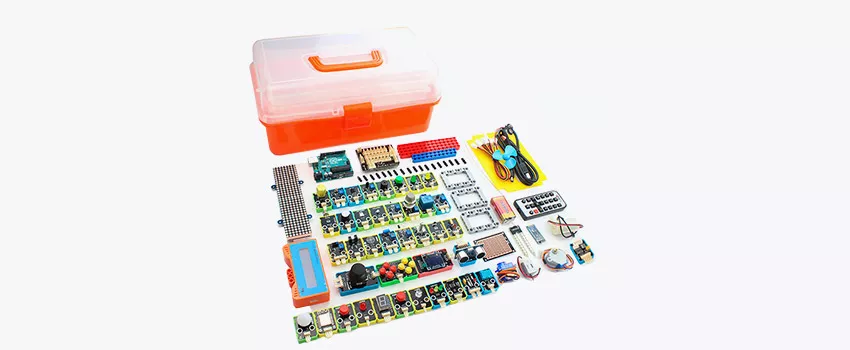

1. Стартовый набор для робототехники UNO R3 расширенный (63 в 1) с 13 уроками в среде Scratch
Этот конструктор на основе Arduino UNO R3 содержит практически все модули, что могут вам пригодиться. На их основе можно собрать сотни проектов, а управлять всем этим вам предстоит через оригинальную плату Arduino UNO R3. В комплект набора входят:
- датчики (влажности, температуры, пламени, дождя, Холла, света, вибрации, препятствий, линии, дыма, движения и звука);
- двигатели (шаговый, сервопривод, мотор, а также водяной насос);
- органы управления (сенсор, кнопки, энкодер, клавиатура и джойстик);
- модули визуализации (сегментный индикатор, светодиодные модули, OLED и LCD дисплеи, светодиодная матрица);
- прочие модули (блок реле, ультразвуковой модуль, ИК пульт, зуммер, Wi-Fi, модуль часов реального времени), а также различные строительные блоки и детали для объединения модулей в единое устройство.
Все элементы подключаются друг к другу специальными кабелями со штекерными разъемами. А для удобства их присоединения к контроллеру Arduino используется специальная плата-адаптер (шилд).
Обычно, для программирования контроллера используют интегрированную среду разработки ArduinoIDE. Однако для начинающих конструкторов, а также обучения детей нами составлена инструкция с 13 уроками для программирования в визуальной среде Scratch.
Попробуйте и вы собрать своё первое электронное устройство! Ведь мы живем в век высоких технологий и робототехника очень перспективная наука, открывающая двери в будущее!
