Чаще всего мы публикуем тематические подборки проверенных товаров Aliexpress. Сегодняшний выпуск не совсем обычный. Причина его появления в систематизации знаний из интернет по модернизации аккумулятора шуруповерта. Основные плюсы: литиевый аккумулятор, легче, выдает большую мощность и работает в дольше в два раза. В первой части мы перечислим компоненты, которые нужно заказать на Aliexpress для этой модернизации.
У меня есть довольно неплохой шуруповерт Bosch PSR 12-2, который был куплен в далеком 2013 году. Сам шуруповерт в отличном состоянии, а вот аккумуляторы уже совсем не те. Дело в том, что они были произведены на основе никель-кадмиевых “банок”, которые имеют склонность к потере емкости и “пересыхании” со временем.
Посмотрев на стоимость оригинальных аккумуляторов Bosch и даже совместимых, лишний раз убедился, что нужно альтернативное решение. А именно замена “банок” на литиевые аккумуляторы. Благо, в сети достаточно вариантов подобной модернизации.
Первый вариант моей переделки на “литий”, не слишком удачный
Высокотоковые li-ion литиевые аккумуляторы 18650 с Алиэкспресс для шуруповёрта Samsung INR18650-25R
Первый вариант моей переделки на “литий” мною заключался в том, что из комплектного аккумулятора были удалены штатные банки. Затем я их заменил на сборку из 3 спаянных последовательно аккумуляторов 18650, изъятых из старой батареи для ноутбука. Для зарядки я вывел балансировочный и силовой кабель, чтобы заряжать аккумулятор при помощи устройства Imax B6 (кстати, очень классная вещь, краткий обзор на которую есть в одном из наших выпусков). В итоге получилось рабочее решение, шуруповерт завинчивал и сверлил. Только мощность была совсем небольшой, да и разряжался мой обновленный аккумулятор довольно быстро, ведь элементы 18650 были старые и не обладали нужно емкостью.
Проанализировав информацию из интернет, я понял, что мой способ модернизации содержал несколько серьезных ошибок. Во-первых, аккумуляторы из ноутбука не рассчитаны на высокие токи, необходимые для работы двигателя шуруповерта. Во-вторых, отсутствовала защита аккумуляторов от короткого замыкания и переразряда. А переразряд “литий” очень не любит.
В-третьих, было бы неплохо контролировать текущее состояние заряда аккумуляторной сборки. Поэтому было принято решение сначала обеспечить все необходимые “правильные” компоненты для модернизации, а потом уже пересобирать аккумулятор. В итоге были отобраны самые оптимальные компоненты, о которых я расскажу ниже. Итак, приступим.
1. Плата защиты и балансировки литиевых аккумуляторов для шуруповерта — 110 руб.
Плата защиты и балансировки литиевых аккумуляторов для шуруповерта
Необходимый элемент для защиты аккумуляторов от “коротышей”, слишком низкого разряда и перезаряда. Элементы платы автоматически отключают питание в вышеназванных случаях и не позволяют чрезмерно изнашивать аккумуляторы. Также есть более “продвинутые” модификации платы защиты, которые контролируют процесс заряда, чтобы каждая “банка” была заряжена одинаково. Этот процесс называется балансировкой и без такой платы нужно специальное зарядное устройство.
🔋БОЛЬШОЙ ТЕСТ 8 ВЫСОКОТОКОВЫХ АККУМУЛЯТОРОВ ДО 200 РУБЛЕЙ С ALIEXPRESS ДЛЯ ШУРУПОВЕРТА! КОНКУРС!
Платы защиты бывают под различное количество аккумуляторов в сборке в зависимости от необходимого для шуруповерта напряжения. Самые распространенные, на 12 вольт, в названии такой платы должно присутствовать “3S”. Каждый “S” кратен приблизительно 4 вольтам для простоты. Эта информация пригодится при выборе платы для аккумуляторов с другим напряжением.
Обозреваемая плата является одним из самых недорогих, а также проверенным многими пользователями решением. Она обеспечивает пиковый ток нагрузки до 30-40А, защиту от короткого замыкания и переразряда, а также контролирует процесс зарядки побаночно. Схема подключения платы простая и есть в описании товара. Для мощного шуруповерта на силовые элементы платы желательно установить радиаторы, чтобы улучшить теплорассеивание. Отзывы на товар отличные, заказываем.
2. Зарядное устройство для зарядки литиевых аккумуляторов шуруповерта — 251 руб.
Зарядное устройство для зарядки литиевых аккумуляторов шуруповерта
Для зарядки модернизированного на “литий” аккумулятора шуруповерта нужно использовать специальное зарядное устройство с балансировкой и специальные же разъемы. Подобное устройство стоит от 600 до 3000 рублей плюс подключать по два разъема, силовой и балансировочный, при каждой зарядке неудобно.
Гораздо проще, если в схеме аккумулятора использована плата защиты с балансировкой. В этом случае можно воспользоваться более простой и недорогой “зарядкой” на 12 вольт. Обозреваемый адаптер является на Aliexpress популярным и недорогим. Тока заряда 1А, поэтому время зарядки средних по емкости аккумуляторов на 3000 мАч будет составлять около 3 часов.
Если нужна более быстрая зарядка, советуем обратить внимание на адаптеры с током 2А. Товар проверенный, в приобретению рекомендуем.
3. Высокотоковый аккумулятор Litokala на 3000 мАч с никелевыми полосками для шуруповерта — 207 руб.
Высокотоковый аккумулятор Litokala на 3000 мАч с никелевыми полосками для шуруповерта
“Сердце” модернизируемого аккумулятора — “банки”, способные выдавать большие токи нагрузки. Такие аккумуляторы смогут обеспечивать мощный двигатель шуруповерта необходимой энергией. Аккумуляторы из обзора — поверенные “шоколадки” Litokala. Они отличаются большими токами нагрузки до 30-40А “в пике”, честной заявленной емкостью и долгим сроком службы.
По данным нескольких источников, Litokala это перепакованные аккумуляторы LG. Для удобства монтажа сборок к каждому аккумулятору точечной сваркой приделаны никелевые пластины. Дело в том, что припаивать проводники непосредственно к аккумулятору не рекомендуется, чтобы не перегреть его. Отзывы на аккумуляторы отличные, к приобретению рекомендуется.
4. Вольтметр для литиевых аккумуляторов шуруповерта — 70 руб.
Вольтметр для литиевых аккумуляторов шуруповерта
Миниатюрный индикатор, который позволит оценить напряжение на аккумуляторе и соответственно, рассчитывать ориентировочное время работы инструмента. Подключать к сборке аккумуляторов его лучше через кнопку-микропереключатель, чтобы данные показывались не постоянно, а когда необходимо. Вольтметр встраивается в корпус аккумулятора, это очень удобно.
Размеры прибора небольшие, 30 х 11,5 х 9 мм, цвет свечения синий или зеленый. Диапазон измеряемых напряжений 2,5 — 30В, точность до десятых. Количество заказов почти 5000, отзывы отличные, берем.
Как видим, для переделки аккумулятора шуруповерта понадобится всего 4 компонента, а общая стоимость будет несоизмеримо дешевле, чем у штатного или совместимого аккумулятора. Посчитаем для 12-вольтового шуруповерта: плата защиты 177 руб. + зарядное устройство 263 руб. + 3 аккумулятора Litokala 561 руб. + вольтметр 70 руб. Итого: 1071 руб. Согласитесь, неплохо?
Итак, все компоненты заказаны, ждем 2-3 недели. Когда они придут, сделаем второй специальный выпуск, в котором пошагово продемонстрируем процесс переделывания аккумулятора на питание от “лития”. Ставьте лайки и подписывайтесь на канал, если вам была полезна информация из статьи и вы готовы ждать продолжения.
Фото: Aliexpress. Цены указаны на момент публикации.
UPD — а вот и продолжение истории
Источник: dzen.ru
Замена аккумуляторов в шуруповерте с Алиэкспресс.
Всем привет, решил запостить, вдруг кому поможет эта запись .

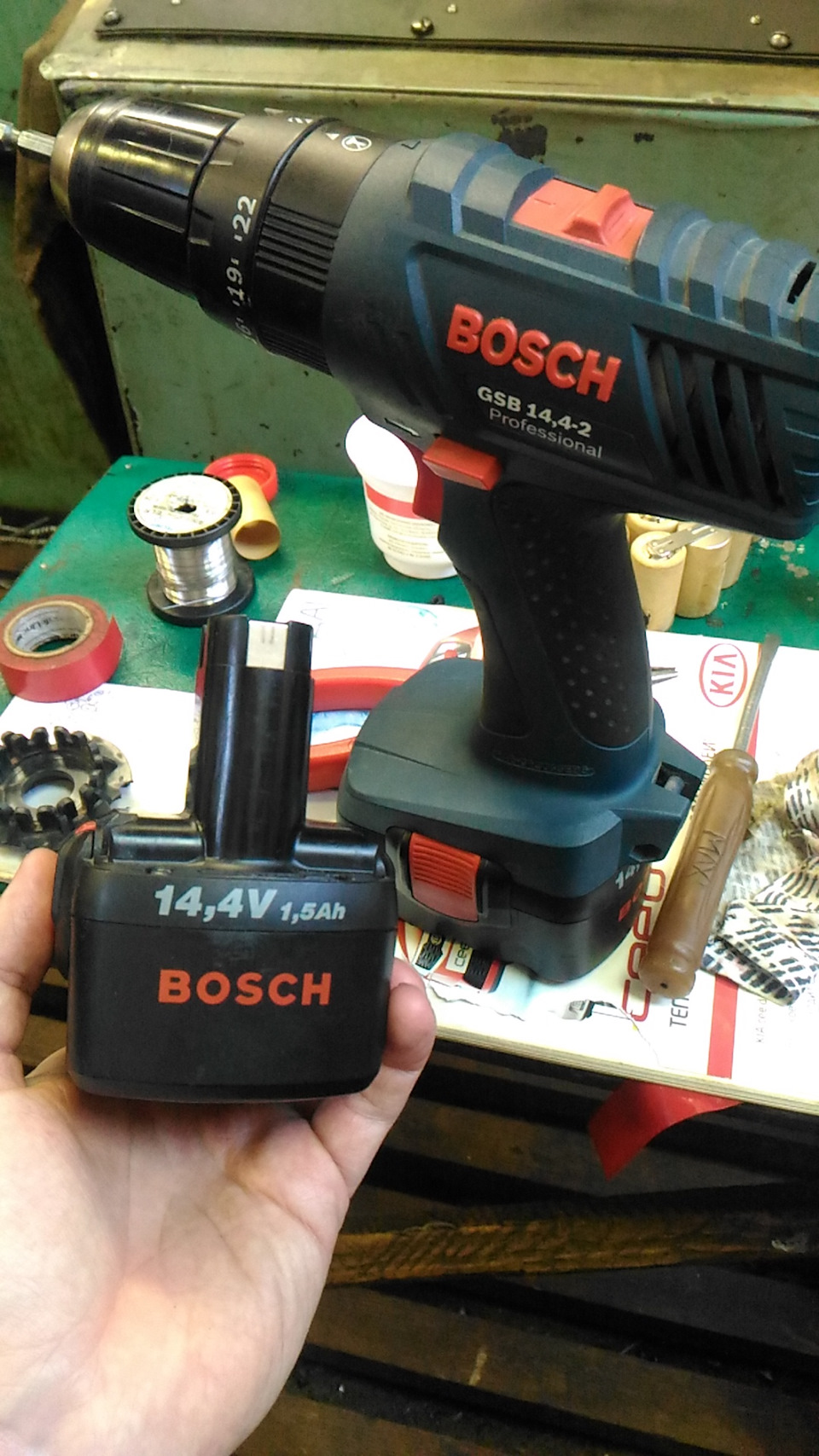

Итак шуруповерт Bosch, сдохли аккумы, 7лет отработали, батарейка была NI-mg, а поменял на ni-cd, купил сразу 24 батарейки по 12 штук на сборку за 1563рубля итого по 65р штучка, всё это дело перепаял по аналогии старого аккумулятора.
Посадил в нуль при первом использовании, пришлось попотеть, насверлил уголок 4мм толщиной сверлом на 8мм, поставил на зарядку, заряжались 1час, родные полчаса заряжались, т.е емкость надеюсь больше чем родные, в итоге решил ещё погонять насверлил ещё этого уголка, посадить не удалось , завтра спаяю без ухищерений, только на китайские пластинки, а они по фото видно 0.1мм толщиной
Полный размер
Спаял без родных пластинок, немного обезопасился бумажками, немного попробовал, вроде крутит нехило, но надо протэстировать поэкстримальней.
, первый аккум паял бошевскими пластинками, они 0.3мм толщиной, короче решил проверить будет ли работать, а то в отзывах писали что нагреваются и плавят изоляцию батарейки возле плюса и коротят в итоге , т.е типо на шуруповерт не годятся, вот и проверю …вроде и всё, ссылку дам ниже…
Полный размер
Усё готово, Шэф!
Всем удачи и ни гвоздя ни жезла !
Источник: www.drive2.ru
Аккумуляторы 18650 Для Шуруповерта на Алиэкспресс Один аккумулятор
Как заказать аккумулятор для шуруповерта на Алиэкспресс?
В интернет-магазине Алиэкспресс имеется несколько разновидностей аккумуляторных батарей для шуруповёрта от разных китайских производителей. Чтобы выбрать действительно хорошую модель, следует подойти к этому вопросу достаточно серьезно и изучить характеристики устройств, совместимых с инструментом, а также отзывы покупателей, размещенные прочитать в карточке товара.
DEKO battery01 – это современная литий-ионная батарея с Алиэкспресс, которая при замене обычных «бочек» в шуруповерте существенно повышает возможности аппарата. Отправленный в службу доставки Алиэкспресс аккумулятор находится уже в заряженном состоянии и готов к долгой работе.
Nikalai FG-8FSN93Z — одна из самых лучших батарей из каталога Алиэкспресс, предназначенная для портативных шуруповёртов и дрелей соответствующей торговой марки. Этот аккумулятор можно купить на Aliexpress в 4 модификациях, имеющих определенные особенности конструкции.
M12 XC – это качественный литий-ионный аккумулятор из ассортимента Алиэкспресс, который подходит для эффективной замены стандартных батареек в шуруповерте, после того как они пришли в негодность.
WARSLEY 12V-21V – одна из самых лучших и недорогих батарей, востребованная у пользователей сайта Алиэкспресс, постоянно использующих шуруповерт или дрель бренда WARSLEY.
Микроскопы – это оптические приборы, которые востребованы на рынке также как телескопы и подзорные трубы. Если раньше такое оборудование можно было встретить исключительно в научных лабораториях, то сейчас его используют в образовательных целях для изучения микромира. .
Шуруповёрт – это электроинструмент, с помощью которого можно быстро и без особых усилий закручивать и откручивать крепеж различного типа. В стандартной комплектации такие приборы имеют ограниченное количество насадок, что не лучшим образом влияет на их функциональность .
Современные аудиосистемы отличаются функциональностью, могут воспроизводить музыкальные композиции с любых носителей информации и обеспечивают высокое качество звучание аудио треков. .
Любители натурального кофе знают, что наиболее ароматный и терпкий напиток получается из зерен, которые были перемолоты непосредственно перед заваркой. Для дробления используют домашнюю мельницу с жерновами внутри. .
С каждым годом появляются новые, более совершенные модели, отличающиеся максимальной точностью и компактностью. Алиэкспресс предлагает огромный выбор осциллографа – прибора для отслеживания изменений в электросети, отображающего все результаты на цифровом экране. .
Какое освещение Вы предпочитаете
Встроенное Люстра
Копилка — это не только предмет для хранения денег, но и привлекательный сувенир, который может принести в дом удачу и благополучие. Оригинальные и прикольные копилки разных размеров, наибольшей популярностью пользуются изделия в виде животных, к примеру кошка воришка или свинка. .
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Переделка аккумулятора шуруповёрта на Li-Ion | Живи и езди! Для переделки зарядки шуруповерта на литиевый аккумулятор необходимо запастись хорошим паяльником, не кислотным флюсом и толстыми проводами для выполнения перемычек. Спрашивайте, я на связи!
Переделка шуруповерта на литиевые аккумуляторы 18650 | KAVMASTER
Как разобрать аккумулятор шуруповёрта
Как разобрать старый аккумулятор? Есть аккумуляторы, где половинки корпуса крепятся винтами, но есть и на клею. Мои аккумуляторы как раз из последних, и я вообще долгое время считал, что их невозможно разобрать. Оказалось, что возможно, если у тебя есть молоток.
В общем, с помощью интенсивных ударов в периметр кромки нижней части корпуса (молоток с нейлоновой головкой, аккумулятор нужно держать в руке на весу) место склейки успешно разъединяется. Корпус при этом никак не повреждается, я уже 4 штуки так разобрал.
От старой схемы нужны только контактные пластины. Они прочно приварены к верхним двум элементам точечной сваркой. Отковырять сварку можно отвёрткой или плоскогубцами, но ковырять надо максимально аккуратно, чтобы не сломать пластик.
Всё почти готово для дальнейшей работы. Кстати, штатные термодатчик и размыкатель я оставил, хотя они уже не особо актуальны.
Но очень даже вероятно, что наличие этих элементов необходимо для нормальной работы штатного зарядного устройства. Поэтому настоятельно рекомендую их сохранить.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Простой способ перевести шуруповерт с никель-кадмиевых на литий-ионные аккумуляторы Когда вы сложите аккумуляторы в нужном порядке, скрепите их между собой изолентой и добейтесь полной неподвижности элементов внутри корпуса, заполнив оставшееся пространство кусочками пенополистирола или полиуретановой пены. Спрашивайте, я на связи!
Переделка шуруповертов на литиевые аккумуляторы 18650 — схемы и инструкции | Аккумуляторы и батареи
Собираем литиево-ионный акумулятор
Вот новые элементы Sanyo UR18650NSX (по этому артикулу их можно найти на Алиэкспрессе) ёмкостью 2600 мАч. Для сравнения, старый аккумулятор имел ёмкость всего 1300 мАч, в два раза меньше.
Припаиваем другие концы проводов к плате согласно схеме.
Контактную часть можно укрепить в корпусе аккумулятора парой капелек супер-клея.
Хорошо, когда корпус на винтах, но это не мой случай, поэтому я просто снова склеиваю половинки «Моментом».
Зарядка батареи производится штатным зарядным устройством. Правда, алгоритм работы меняется.
У меня есть два зарядных устройства: DC9710 и DC1414 T. И работают они теперь по-другому, поэтому я расскажу, как именно.
Переделка шуруповерта «Макита» на литиевый аккумулятор
Есть «Макита» шуруповерт с аккумулятором емкостью 1,3 А/ч и напряжением 9,6 В. Чтобы сменить на нем источник питания на литий-ионный, потребуется 3 компонента 18650. Переделка предоставит старому инструменту новые возможности: увеличит продолжительность работы на одном заряде, добавит мощность, так как рабочее напряжение поднимется до 10,8 В.
Для конструкции потребуется использовать BMS, управляющий контроллер, поддерживающий режим работы литиевых элементов в рабочих пределах. С этим прерывателем зарядка каждой банки будет равномерной без превышения 4,2 В, нижнее напряжение 2,7 В. Здесь применяется встроенный балансир.
Пошаговая инструкция переделки шуруповерта Макита на литиевые аккумуляторы выглядит так.
- Разобрать аккумулятор на клею можно, если на весу обстукивать место соединения молотком с мягкой головкой. Направление удара вниз, в стык по нижней части корпуса.
- Взять от старой сборки только контактные пластины, аккуратно отсоединив их от батареи. Датчик и размыкатель нужно оставить.
- Спаять 3 элемента последовательно, пользуясь флюсом ТАГС и перемычками с изоляцией. Сечение провода должно быть больше 0,75 мм2.
- Собрать схему с контроллером, и соединить блок питания с контактными разъемами проводами 1,5 квадрата.
- Проверить работоспособность схемы и собрать корпус, снова посадив его на клей.
В шуруповерте со старым зарядным устройством DC9710 после окончания зарядки литиевого аккумулятора 18650 красный светодиод на панели выключится. За уровнем заряда следит встроенный контроллер.
ЗУ Макита DC1414 Т используют для зарядки источников питания на 7.2-14,4 В. Пока идет зарядка, горит красный свет. Но при зарядке литиевого аккумулятора, его напряжение не укладывается в стандарты солевых изделий, и после 12 В зарядное начнет мигать красным и зеленым. Но нужная зарядка уже есть. Шуруповерт готов к работе.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Переделка и ремонт аккумуляторов шуруповёрта для использования элементов 18650 — RMNT — 28 августа — 43708788951 — Медиаплатформа МирТесен Это нужно учитывать при покупке контейнеров для их установки, либо покупать аккумуляторы с уже припаянными контактными выводами. Спрашивайте, я на связи!
Аккумуляторы для шуруповерта на Алиэкспресс – Топ-5 лучших аккумуляторов
- Разобрать корпус и извлечь из контейнера связку из 12 Ni-Cd элементов.
- Убрать гирлянду, оставив разъем с выводами «+» и «-» . Вместо термодатчика установится термопара от контроллера.
- Спаять сборку, учитывая, что нельзя использовать кислоту, только нейтральный флюс и чистый припой. В период соединения нельзя разогревать крышки. Работать точечно.
- Подключить балансировочные точки к контроллеру, согласно схеме. На плате разъемы предусмотрены.
- Соединить сборку с выводами плюса и минуса.
- Проверить работоспособность схемы. Если все работает, собранную АКБ, контроллер разместить в гнезде, закрепить с помощью герметика.
Переделка шуруповерта «Хитачи» 12 В на литиевые аккумуляторы 18640
Особенности переделки шуруповерта «Хитачи» 12 В на литиевые аккумуляторы. Очень компактное гнездо под аккумуляторные элементы предназначено для пальчиковых элементов. Поэтому следует подготовить место под 18650 элементы. Необходимо вырезать у перегородки одну сторону, чтобы плотно разместить 1 элемент.
Нужно обзавестись флюсом, плоской металлической соединительной лентой, термоклеем. Устанавливать литиевые аккумуляторы в шуруповерт при переделке необходимо через защитный контроллер. Он должен обслуживать 3 элемента 18650, напряжением 3,7 В и рассчитан на 20-30 ампер.
Извлечь старую батарею из гнезда, аккуратно отсоединить контакты в сборке с датчиком температуры и индикатором включения. Зачистить и подписать контакты. Их следует вывести в одну сторону, соединить припоем с выводами из толстых проводов и залить сборку термоклеем.
