У нас тут два классических случая. Первый – когда обманывают по полной. Второй – когда подсовывают заведомо несоответствующий характеристикам товар, который лишь эмулирует нормальную работу.
Давно хотел сделать тест дешевых быстрых зарядок с Ali чтобы показать, что они не совсем быстрые и, вдобавок, не совсем безопасные.
Что взял для примера
На Aliexpress огромный выбор быстрых зарядок по 3-4 доллара. Я взял парочку популярных моделей, у которых тысячи заказов по разным магазинам.
Первая – это QGeeM BK-373. На самом деле эта зарядка продается на Ali еще под несколькими брендами, но с тем же модельным номером и характеристиками.
Быстрая Зарядка для телефона, очень популярна на Aliexpress
В описании на странице фирменного магазина нам обещают поддержку QC3.0 на одном из портов с напряжением и токами: 5В 3А, 9В 2А, 12В 1,5А. Это означает отдачу до 18 Вт. Общая мощность указана как 30 Вт. Значит, остальные порты должны в сумме дать около 12 Вт. Плюс, упоминают защиту от перегрева, перегрузки и короткого замыкания.
Звучит неплохо.
Вторая зарядка – безымянная, но у нее есть модельный код AR-890. Примечательна она тем, что за три доллара производитель обещает поддержку Power Delivery до 20 Вт и QC 3.0.
Про 60W на рекламной картинке – промолчу. В описании на страничке товара для разъема Type-C указаны следующие параметры: 5V/3A, 9V/2,2A, 12V/1,5A, PD 3.0 PPS 3,3-12V. Для разъема QC3.0: 5V/3A, 9/2A, 10V/2A, 12V/1.5A. При этом суммарная мощность в описании на страничке товара указана как 20 Вт.
Это странно, т.к. столько мощности указано для каждого из «быстрых разъемов», а там есть еще два обычных разъема с маркировкой «2,4A Auto». Вдобавок китайцы в графе суммарной мощности всегда указывают сумму для всех портов по отдельности, округленную в большую сторону до какой-нибудь красивой цифры. Так что на этом этапе уже возникают вопросы и подозрения.
Кроме того, маркировка на самом заряднике противоречит не только описанию на странице товара, но и подписям к портам на лицевой панели.
Тесты поддержки протоколов
Для QGeeM BK-373 пока все выглядит прилично:
ИМПУЛЬСНОЕ ЗАРЯДНОЕ с АлиЭкспресс спустя два ГОДА
Тут есть все, что нам пообещали, включая протоколы Samsung и Huawei. На обычных разъемах есть поддержка только классического USB Battery Charging, который по расширенному стандарту ограничивается 2 А при 5 В.
А вот Noname AR-890 показал полный ноль.
Ни один разъем не поддерживает стандартов быстрой зарядки, включая заявленный PD. Увы, покупателей обманывают внаглую.
Вдобавок у него высокая пульсация в полвольта и странная ее форма, похожая на всплески:
Тесты мощности
Я подключал тестер, нагрузку и погонял зарядники на всех доступных для них режимах. Максимум, что удалось выжать, это 13,8 Вт с QGeeM и 9,8 Вт с Noname.
Источник: habr.com
Зарядное устройство с Али

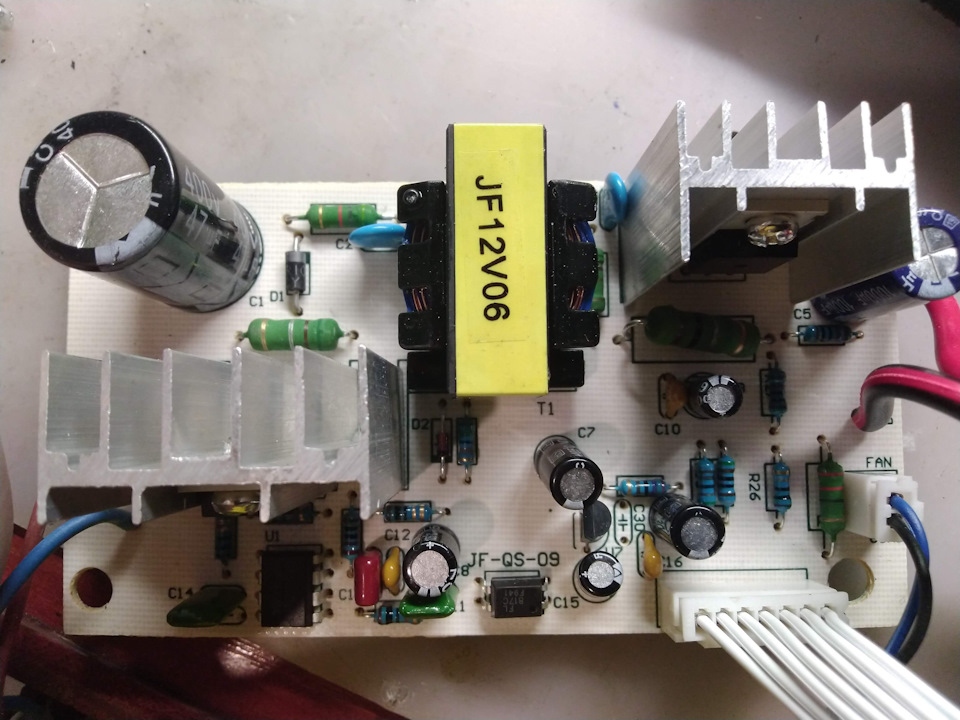

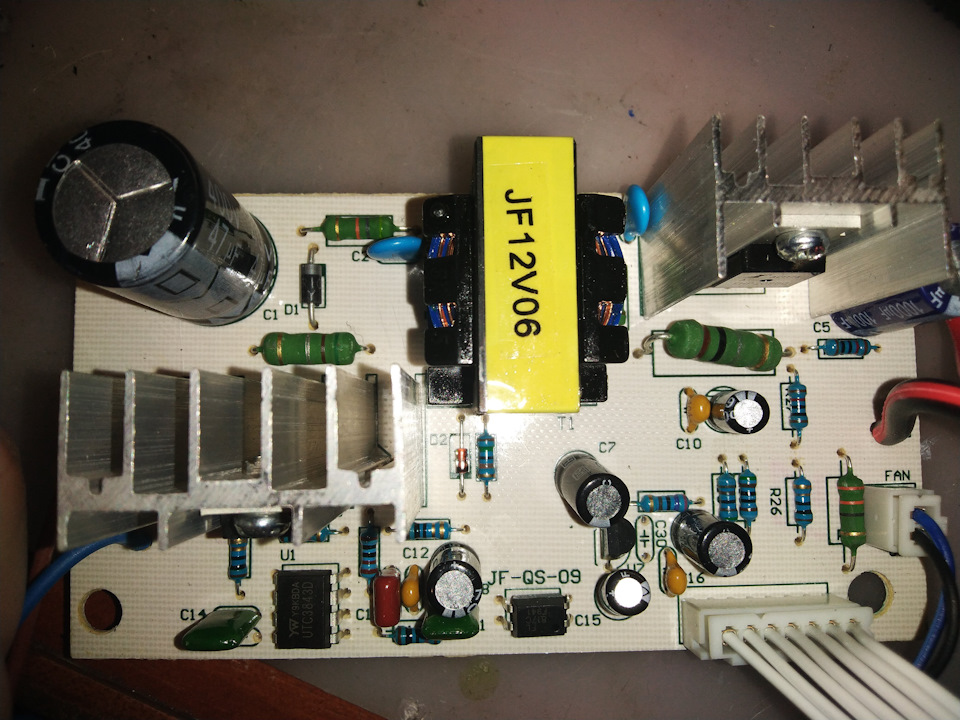

Заказал с Али зарядное устройство для АКБ, пришло не совсем рабочее. Спор по нему выиграл, правда деньги еще не вернулись…

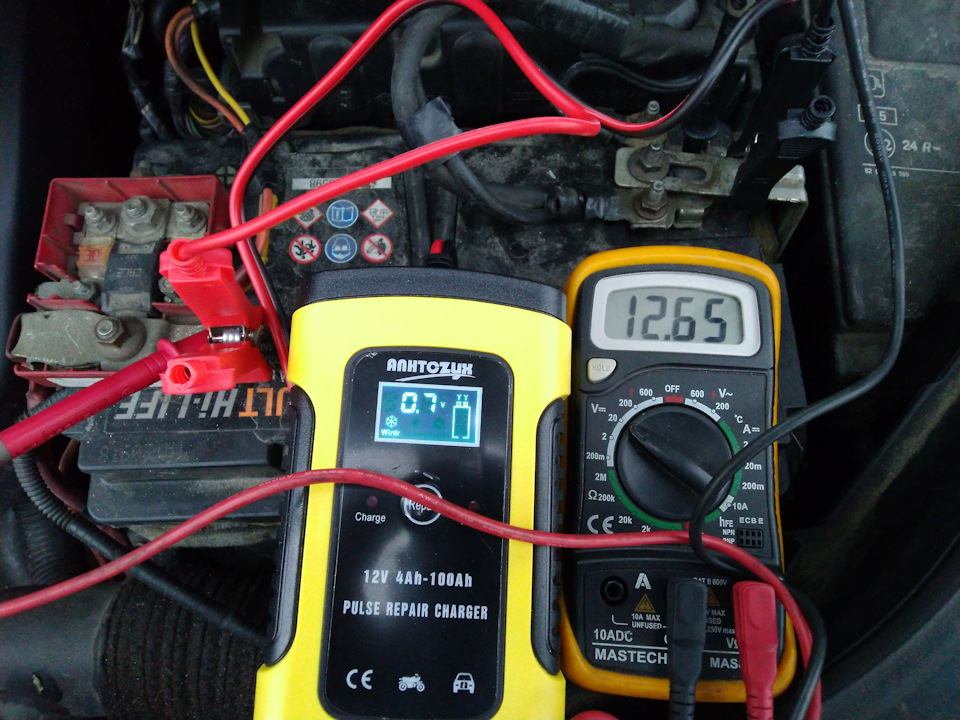

Проблема в том что зарядка не видит подключенный аккумулятор. Вернее не так… видит что аккум подключен, но напряжение показывает 0,7В и температуру — эти показатели не меняются и не зависят от степени заряженности аккума.
При подключении к 220В, без подключения к аккумулятору на экране 0,7В и температура. Если подключен аккумулятор и включить в розетку то на несколько секунд появляются амперы, напряжение и начинается зарядка, но всего лишь на несколько секунд- затем надпись FUL. Если устройство оставить подключенным и к аккумулятору и к 220 то через некоторое время включается режим поддержки заряда но поддерживается напряжение какое было на аккумуляторе. Было 8В — поддерживает 8,1-8,2, было 12В держит 12,1-12,2.
Вопрос: насколько реально оживить эту зарядку…
Полный размер
Полный размер
Полный размер
Полный размер
Дополнение.
Все дело было в не пропаяном RA5. Спасибо всем кто принял участие в решении проблемы.
Источник: www.drive2.ru
Блеск и нищета «QC 3.0» зарядного устройства 34-2
Ремонт китайских зарядных устройств — затея обычно безблагодатная.
Но иногда бывают исключения.
Итак, подопытный экземпляр — в довольно большом по объёму корпусе.
Маркировка обещает поддержку стандарта QC 3.0.
На боковой грани можно прочитать название модели и заявление о том, что на выходе можно получить до 12 В:
На торцевой грани расположились 4 разъёма USB — все разных цветов.
И всё это великолепие не работает.
Сейчас мы его разъясним.
Зажимаем зарядное в тиски через резиновые прокладки и сжимаем. Хрусть — и пополам:
Плата осталась в корпусе, она вставлена в пазы и ничем больше не закреплена. поэтому вытягивается наружу без проблем:
Да уж, электроники тут не густо. Может, на обратной стороне что-нибудь интересное есть?
Не-а, нету. Не все йогурты одинаково полезны — никакого QC тут на самом деле нет. Схема преобразователя реализована на микросхеме HC2702D. Даташит на неё скачать не дают, но даже по краткому описанию ясно, что заявленные 18 ватт мощности она не вытянет.
Собственно, зарядное и не вытянуло, но микросхема тут ни при чём — пробиты два выпрямительных диода SS24 на низкой стороне(указаны стрелкой).
Выходные разъёмы с обратной стороны. Специально обученные — контакты D+/D- изначально выполнены как одна деталь.
Ремонт несложен — берём зарядное со сгоревшей высоковольтной частью и пересаживаем оттуда выходной выпрямительный диод:
Убеждаемся, что зарядное работает, и корпус можно закрывать.
Добавить в избранное Понравилось +66 +83
- 18 июля 2022, 23:44
- автор: oleg235
- просмотры: 9096
