Xiaomi wireless power bank инструкция

Все носимые электронные устройства имеют одно слабое звено – это электропитание. Над улучшением его характеристик работают все производители. Основные проблемы с простыми зарядками: длительное время подзарядки, обрыв провода, поломка разъёма питания (длительная и неаккуратная эксплуатация).

При стремительном росте функциональных возможностей умных гаджетов требуются и надёжные аккумуляторы большой ёмкости при ограниченных размере и весе. Ёмкость их достигает 3000-8000 mah. Заряжать их через порт USB–A долго. Зарядки при этом тоже умнеют. Среди них все более популярным становится стандарт Quick Charge 3.0 или PD (Power Delivery 3.0) для уменьшения времени зарядки аккумулятора через разъём USB Type–C.

В случаях, когда необходимо зарядить гаджет вдали от постоянной сети, можно воспользоваться переносным повербанком (внешний аккумулятор). Например, Xiaomi MI Wireless Powerbank 10000 mAh QC3.0/PD2.0, а для зарядки самих беспроводных зарядок в домашних условиях или автомобилях выпускаются зарядки Xiaomi Wireless Charger мощностью до 20W или Power Bank KP-Super 6700 mAh c индукционной передачей энергии, работающей от сети 220В. На рис. 1 изображено расположение индукционной зарядки powerbank xiaomi и мобильного телефона при зарядке. Условно изображено электромагнитное поле между ними.

Как работает быстрая беспроводная зарядка у Power Bank Xiaomi wpb15zm

Как видно из рисунка, телефон заряжается без проводов. Сам повербанк заряжается по кабелю от компьютера, сетевого или автомобильного блока питания, имеющих порт USB Type–C работающий по стандарту QC 3 или USB PD 3.0. Это уменьшает время и обеспечивает щадящий режим зарядки.

Технические характеристики

Беспроводной банк питания Сяоми ёмкостью 10000 мАч состоит из:

• корпуса;
• пластикового скелета (внутри корпуса);
• катушки с контроллером;
• Li-Pol аккумулятора;
• двух термодатчиков;
• 5 светодиодов;
• двух разъёмов – USB-А и USB-С;
• выключателя.

Коротко о технических характеристиках:

1. Корпус изготовлен из анодированного алюминия, обтекаемой формы, крепкий.
2. Li-Pol аккумулятор имеет ёмкость 10000 мАч и напряжение 3,7 В, обладает низким током саморазряда, у него нет эффекта памяти, обладает высокой плотностью энергии. Работает совместно с электронной платой. Для продолжительной работы предусмотрено плавное изменение тока (при запуске и окончании процесса зарядки).
3. Термодатчики расположены следующим образом: один – по центру катушки, второй – рядом с аккумулятором.
4. Время 100% зарядки: за 6 ч – до 18 Вт и за 4 ч – до 10 Вт через порт USB–C.
5. Рабочий интервал температур от +5 до +35 градусов.
6. Поддерживает режимы: обычную зарядку, QC 3.0 и Power Delivery 2.0.
7. Габариты: 47,9 x 71,6 x 18,4 мм.
8. Весит до 310 г.
9. Набор защиты электрической цепи (6 видов: перегрев / короткое замыкание / скачки напряжения / сверхток / перезаряд / переразряд).
10. Параллельная зарядка трёх гаджетов.
11. Индукционный выход (беспроводная зарядка) до 10 Вт.
12. Цвет – чёрный (с оттенками).
13. Расстояние между повербанком и заряжаемым смартфоном – до 5 мм.

На рис. 2 изображён внешний вид портативного Wireless Powerbank для умных гаджетов.

10 фактов о Xiaomi Mi Power Bank 10000 mAh II Беспроводная зарядка внутри!

На поверхность для индукционной зарядки (под ней расположена катушка) нанесён материал soft-touch для предотвращения скольжения. С другой стороны изображён логотип Xiaomi (mi). На рис. 3 изображён внешний вид индукционной катушки и платы с контроллером управления.

Передающая катушка располагается внутри корпуса Power bank. Вторая (приёмная) – в заряжаемом гаджете. Их взаимодействие (по стандарту ЦИ) обеспечивает бесконтактную зарядку устройств.

Контроллер индукционной катушки повера управляет передачей уровня энергии с частотой от 100 до 205 кГц. Диаметр катушки передатчика и приёмника составляет 30-80 мм. Интеллектуальная система Auto ID сама определяет тип подключаемого гаджета и выбирает оптимальную мощность, а при полном уровне отключает зарядку. Их геометрические центры или указанные места должны совпадать.

С увеличением дистанции передаваемая мощность будет уменьшаться. При этом увеличивается длительность зарядки. Допустимое расстояние между плоскостями – до 4 мм.

Функции и особенности

Схемотехника и программное обеспечение зарядки Xiaomi powerbank позволяет одновременно заряжать три гаджета (функция сквозной зарядки). Например, один из них будет подзаряжаться беспроводным путём, второй – по кабелю от порта USB-A, третий – по кабелю от USB 3.1. Сама зарядка при этом тоже может быть третьим устройством и заряжаться от сетевой зарядки (ЗУ).

Например, от порта usb быстрой зарядки ZMI Fast Charging 65 Вт 2-USB+UCB-C. В принципе, может заряжаться от любой сетевой зарядки, поддерживающей функцию QC3 или Power Delivery (PD). На рис. 4 показан вариант 3 в 1 (три) гаджета на подзарядке от power bank.

Заряжать его можно от компьютера, ноутбука или простой зарядки через порт USB. При этом время подзарядки будет больше.

Технология QC 3.0 использует алгоритм INOV (Интеллектуальное Определение Оптимального Напряжения). Это позволяет программно вычислить требуемую мощность на выходе. Заложено 4 режима работы: 5В/2А, 9В/2А, 12В/1,7А и 20В для динамической настройки на требуемый уровень напряжения и величину зарядного тока. По мере увеличения % заряда, ток будет уменьшаться.

При этом уменьшается и нагрев (избыточный). Надо помнить, что большой длительный ток заряда и высокая температура разрушают аккумулятор.

Встроенная логика сама определяет тип нагрузки. По стандарту QC3.0 напряжение изменяется с шагом 0.2 В в диапазоне от 3.6 до 20 В (5-12 В). Чем сильнее разряжена батарея, тем с большего напряжения начнётся подзарядка.

ЗУ поддерживает и протокол более продвинутого стандарта USB Power Delivery. Он отличается от USB 3.0 дополнительными контактами и обеспечивает большую мощность. Протокол обмена основывается на последовательной передаче сигналов типа запрос-ответ между ЗУ и гаджетом. Зарядка может осуществляться в двух направлениях. В зависимости от того, кто больше заряжен, тот и ЗУ.

Если у ЗУ и гаджета разные версии стандартов, процесс зарядки будет происходить по правилам нижней версии.

B wireless charging предусмотрена электронная система защиты; от короткого замыкания, перегрева (один термодатчик – рядом с катушкой, другой – у аккумулятора) и от перегрузки зарядного тока и напряжения. При любой ошибке отключается, а при обнаружении металлических предметов на девайсе не включается. При 100% зарядке гаджета выключается. Двойное нажатие на кнопку включает режим малого тока. Эта система повышает продолжительность работы ваших устройств.

Технологии быстрой зарядки по проводу

Зарядка большинства гаджетов происходит по проводу через разъёмы USB. Для управления процессом зарядки используются контроллеры в зарядке и в самом смартфоне. Общение между ними происходит через контакты D+ /D- порта USB, и смартфон сам выбирает нужное напряжение.

Метод быстрой зарядки требует от разъёмов и кабелей возможность передавать необходимую мощность с наименьшими потерями. Так, на смену 8-контактного порта USB 3.0 внедряется USB 3.1 Type C – 24-контактный. Он выдерживает большую нагрузку (до 3А) и скорость передачи информации до 40 Гбит/с. Кабель для USB 3.1 является двунаправленным.

Информация передаётся в обоих направлениях одновременно.При этом неважно, какой стороной его подключать, он симметричный. Разъёмы устойчивы к повреждению. На рис. 5 изображён 12-жильный кабель и 24-контактный USB 3.1 Type C для быстрой зарядки.

Для управления процессом быстрой зарядки разработаны стандарты:

• USB Battery Charging 1.2 (BC1.2) – ток зарядки до 1.5 А при 5В;
• Huawei Fast Charge Protocol (FCP) – от компании Huawei, конкурирует с QC 2.0;
• QuickCharge 1.0 – зарядка на 5 вольт, ток до 2 А (встречается редко);
• QuickCharge 2.0 – от 5 v до 12 v;
• QuickCharge 3.0 – до 20 v;
• Adaptive Fast Charging (AFC) – совместима с QC 2.0, напряжение 9 вольт (вместо 12);
• TurboPower – вариация QuickCharge 2.0 – совместимая (встречается в оборудовании Toshiba и Lenovo);
• HiSilicon – используется в устройствах Huawei, Pump Express Plus – аналог QuickCharge 2.0 (для чипов компании MediaTek);
• QuickCharge 4.0 – увеличена скорость зарядки на 20% по сравнению с QC 3.0, полная поддержка с PD;
• Power Delivery (PD) – ток до 3 А при напряжении до 20 вольт, может использоваться для зарядки ноутбуков (крупные девайсы).

Пока единого стандарта нет. Методы управления быстрой зарядкой постоянно совершенствуются, и всё это делается для экономии вашего времени. Прогрессируют стандарты QC и PD, которые наряду с простой зарядкой используются в этом девайсе.

Мнение эксперта — стоит ли покупать или обратить внимание на аналоги?

Принцип беспроводной передачи энергии на расстояние с помощью электромагнитной индукции завоёвывает всё большую популярность в разных областях деятельности человека. Например, в связи, здравоохранении, производстве автомобилей и промышленности. Конкурентов такого класса у Xiaomi Powerbank с поддержкой qi пока мало. Например, Wireless MI Power bank Youth Edition WPB15ZM (молодежная версия) и Primo Wireless Charging 8000 в пластмассовом корпусе от того же производителя.

Такими девайсами пользоваться просто. Нужно только положить мобильный на powerbank и через некоторое время снять. С такой задачей справятся даже дети. В комплект поставки входит: сам power, кабель-переходник с USB-C на USB-A, документация. При покупке проверяется подлинность товара.

Нужно стереть покрытие на упаковке, чтобы увидеть 20-разрядный код безопасности и получить подтверждение на сайте www.mi.com/verify.

Основные характеристики этих wireless power charger приведены в таблице 1.

Источник: acums.ru

Новинка. Повербанк Xiaomi Power bank 10000mAh QC3.0/PD2.0, с беспроводной зарядкой Qi

Xiaomi Power bank 10000mAh Qi Fast Wireless Charger (PLM11ZM) — это первый внешний аккумулятор компании с поддержкой технологии беспроводной зарядки Qi. Новинка 2019 года, которая вышла буквально несколько месяцев назад, имеет свои как плюсы так и минусы.

Если коротко: внешне выглядит очень презентабельно, прочный корпус из анодированного алюминия, поддерживается слаботочный режим, режим сквозного заряда, есть быстрая зарядка на входе и на выходе (QC3.02.0, FCP, AFC, Apple2.4A, PD2.0 до 18Вт), беспроводная зарядка Qi до 10Вт, одновременная зарядка до трех устройств. Из минусов: габариты и вес, а так же стоимость.

Как и в прошлый раз, продавец снова хорошо запаковал посылку. Товар приходит не просто в почтовом пакете, а защищен дополнительно транспортировочной коробкой. Несмотря на это, оригинальная упаковка все таки получила некоторые повреждения, один из углов был замят. Доставка за две недели курьерской службой СДЭК (до двери).

Коробка выдержана в привычном стиле всех продуктов от Xiaomi.

На обратной стороне можно увидеть подробные технические характеристики с примесью китайских иероглифов, защитный код и дату выпуска. Мой экземпляр из первой партии от февраля 2019 года.

Комплектация:
— внешний аккумулятор,
— кабель USB-C,
— инструкция на китайском языке.

Мануал стандартный, полностью на китайском языке. Из интересного в нем разве что, можно выделить разъяснения по поводу использования беспроводной технологии:

Короткий кабель USB-C точно такой же как идет с другой новинкой от Xaiomi на 20000мАч. Заметил, что теперь цвет кабеля стал черный хотя раньше во всех моделях был белый.

Что же касается самого героя обзора, выглядит внешне он очень красиво. Корпус из анодированного алюминия с прорезиненной вставкой на одной из сторон. Цвет почти черный, но на свету переливается оттенками фиолетового с примесью металлика.
Лицевую часть можно отличить по наличию характерного логотипа компании. В данном случае он не выбит, а просто нанесен краской. Задняя часть выполнена из резиноподобного материала — это площадка для беспроводной зарядки.

Логотип MI:

Задняя поверхность очень маркая и быстро собирает на себе следы от пальцев рук. Но в данном случае важнее удобство, а не красота.

В этот раз все интерфейсы были помещены на одну поверхность — на верхний торец. Можно выделить полноценный выход USB-A с поддержкой быстрой зарядки, двусторонний порт USB-С так же с быстрой зарядкой, индикатор уровня заряда (в виде четыре белых светодиодов), индикатор состояния работы беспроводного модуля (синий светодиод) и кнопку управления. Порты имеют соответствующие надписи с подсказками.
Нижний торец задействован только для размещения технических спецификаций модели.

Работа индикаторов:

Кстати в USB-A, на своем привычном месте и крохотный логотип mi.

По габаритам, новинка не может похвастаться компактностью. Напротив, это наверное одна из самых больших и тяжелых моделей с емкостью 10000мАч, которую мне довелось держать в руках. В цифрах имеем, длину — 148.1мм, ширину — 71.8мм и толщину — 18.6мм. Корпус очень схож по этим показателям с другим повербанком от xiaomi, прошлого поколения — Power bank 10000mah v2 PLM09ZM. Масса — 303.3 гр.

Рассмотрим теперь и внутреннее устройство повербанка от xiaomi.

Конструкцию условно можно поделить на три части: катушку с контроллером беспроводной зарядки, пластиковый скелет и аккумулятор с основной платой заряда. Сразу можно отметить наличие двух термодатчиков для контроля за температурой. Один установлен в центре катушки, второй — рядом с элементом питания.

Используется один литий-полимерный аккумулятор от ATL емкостью 10000мАч (37Вт.ч) со среднем напряжением 3.7В.

Основная плата (вид спереди и сзади):

Дополнительная плата беспроводной зарядки (вид спереди и сзади):

фото: chongdiantou.com

Плавно переходим к практическим и не только, тестам устройства. Уже по традиции, используя USB-тестер WEB-U2 проверил список поддерживаемых стандартов зарядки для каждого из выходов. Полноразмерный выход №1 USB-A имеет: Apple2.4A, Samsung 5V/2A, DCP 5V/1.5A, Qualcomm QC3.0/QC2.0, Samsung AFC 9V, 12V и Huawei FCP 5V, 9V. Максимальная выходная мощность до 18Вт.

Порт №2 USB-C, работающий в двух направлениях так же имеет широкий перечень протоколов зарядки: Power Delivery PD2.0, PD3.0 до 18Вт, Apple2.4A, QC3.0, QC2.0, Samsung AFC 9V, 12V и Huawei FCP 5V, 9V. Максимальная выходная мощность составляет 18Вт.

Профилей PD всего два — 5V 3A, 9V 2A.

Поддерживается зарядка слаботочных устройств, таких, как смарт-часы, браслеты. гарнитуры и т.д. Активируется двойным быстрым нажатием на кнопку. После выключения, работает ровно 2 часа, т.е. на это время питание на выходе не отключается, даже если нет потребителя. Выход из режима — однократное нажатие кнопки.

Подверг проверки и работу всех возможных рабочих режимов каждого выхода. Результаты для удобства свел в общую таблицу. По ней можно сделать вывод, что с номинальными нагрузками (т.е. теми что заявляются в спецификации) устройство справляется отлично. Ни в одном случае нет западения мощности или снижения напряжения. Так же можно отметить небольшой запас прочности.

Задействовать можно и все выходы одновременно, включая и беспроводной. Общий выходной ток будет примерно на уровне 3А при 5В.

Работает и сквозная зарядка (т.н. режим бесперебойника). Причем во время зарядки самого повербанка, беспроводный модуль активен всегда и не привязан к обычному выходу USB-A.

Что касается модуля беспроводной зарядки, его я смог протестировать только частично. Все уперлось в ограничения моего тестера, который как я выяснил не умеет переключать напряжения.
В данном случае, новинка использует технологию беспроводной зарядки Qi с заявленной мощностью до 10Вт. Но не указывается, какие напряжения доступны. По идее раз некоторые телефоны пишут о быстром заряде «по воздуху», то должно быть два режима работы. При напряжении 5В (5В/1А или 5Вт максимально) и при напряжении 9В (9В/1.1А или 10Вт максимально). Тестером переключить мне не удалось (видимо он это не умеет).

На руках был iphone Xs, проверил как он заряжается. Проблем никаких не обнаружил, процесс зарядки идет, как и положено. Но включается только после нажатия на кнопку (сделано это конечно же в целях экономии заряда внутреннего аккумулятора повербанка).

Располагать телефон надо так чтобы его центральная часть ложилась точно в центр зарядной площадки. Поворот при этом не имеет значения.

Заряжается Xiaomi PLM11ZM только через кабель. Беспроводной зарядки самого внешнего аккумулятора нет. От обычного блока питания берет все 12Вт-13Вт (примерно 5В/2.4В). Что очень бодро скажу я вам. Поэтому и времени требуется всего 5 часов. Кстати все это время беспроводной модуль находился в активном режиме и не отключался пока не был прерван сам процесс зарядки.

Т.е. на практике мы может это использовать например для одновременного заряда повербанка и от него же, беспроводным способом, нашего телефона. Удобно на самом деле.

Быстрая зарядка идет при напряжении 9В и мощности до 18Вт (тоже очень резво). Процесс занимает 3 часа 45 минут.

И в самом конце пара тестов на разряд. Провожу я их с целью во — первых узнать реальный КПД на выходе, а во — вторых определить насколько стабильно держится установленная нагрузка длительное время. Сам производитель указывает что при разряде током 3А и напряжении 5В, на выходе мы получим не меньше 6000мАч. Цифра достаточно скромная.

Но, так как я всегда беру нагрузку чуть меньше (5В/2А или 10Вт), то проверил именно ее. Получил полезной емкости равно почти 6500мАч или 33Вт.ч. Результат не высокий, но и не низкий. Отнесем его к обычному показателю. Напряжение держалось на уровне 5.09В на всем этапе, без провалов и западений.

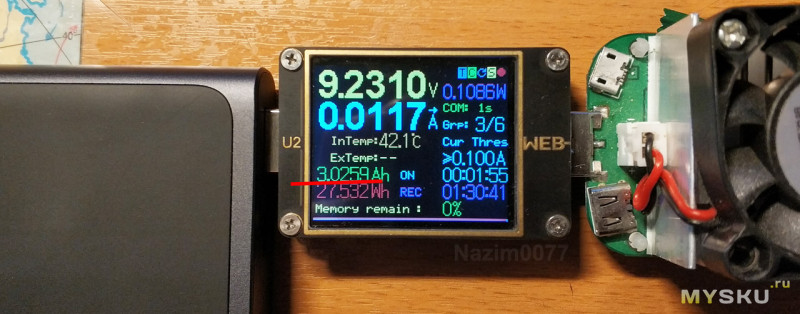

В режиме 9В/2А или 18Вт, цифра на выходе получилось равной 27.5Вт.ч. Опять таки она не высокая. Вполне себе обычная. Напряжение держалось все время на одном уровне — 9.13В.

Заключение.
Что же, подведем итоги сегодняшнего обзора. Модель безусловна получилась интересной, с большим наборов возможностей из которых выделяются: слаботочный режим и сквозная зарядка, беспроводная зарядка Qi, поддержка целого ряда быстрых технологий на выходе (QC3.0, AFC, FCP, Apple2.4A, PD2.0 до 18Вт), ускоренная зарядка самого ПБ, поддержка зарядки до трех устройств одновременно, приятные материалы корпуса. Но минусы так же присутствуют: наверное в первую очередь это большие габариты и вес, только один вход для зарядки и это еще не так хорошо распространенный Type-C, а так же высокая стоимость.

Сейчас новинку можно приобрести за 33.63$ с учетом купона продавца 2 от 2.01$. Купоны будут доступны до 15 мая.
Xiaomi Power bank 10000mAh Qi Fast Wireless Charger (PLM11ZM)

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Планирую купить +38 Добавить в избранное Обзор понравился +52 +71

• 30 апреля 2019, 13:55
• автор: Nazim0077
• просмотры: 16256

Источник: mysku.me

Внешний аккумулятор Power Bank Xiaomi Wireless 10000 mAh (WPB15PDZM) White

Внешний аккумулятор Xiaomi Mi Wireless Power Bank 10000 mAh 10W (WPB15PDZM) — одновременно заряжает до трех устройств. Он оснащен одним стандартным USB-A разъемом, одним разъемом Type-C и поддерживает беспроводную зарядку мощностью 10 Вт.

Для разных устройств

С помощью внешнего аккумулятора можно заряжать самые разные устройства: смартфоны, наушники, игровые приставки, камеры и др.

Очень легкий

Несмотря на большую емкость зарядное устройство весит всего 240 грамм.

Беспроводная зарядка

Для беспроводной зарядки используется технология Qualcomm Quick Charge 3.0 с мощность 10 Вт.

Двусторонний разъем Type-C

С мощностью до 22,5 Вт позволяет заряжать устройства и сам внешний аккумулятор. Для полной зарядки пауэрбанку требуется 4 часа.

Поддержка разных производителей

Беспроводная зарядка внешнего аккумулятора совместима со смартфонами различных производителей.

Полная безопасность

Xiaomi Mi Wireless Power Bank имеет встроенную защиту от короткого замыкания, перегрева, перегрузки и других нештатных ситуаций.
