Сегодняшний небольшой обзор будет посвящен европейской версии Zigbee розетки Xiaomi. К основным достоинствам этого устройства, таким как энергомониторинг и интерфейс Zigbee, добавляется еще один — европейский, форм фактор, как его принято называть — Schuko или Type F.

Где купить ?

Тот случай когда дешевле искать в локальных магазинах

• Покупал в Украине тут — KTC.UA — цена на момент покупки — 499 грн ~$20
• Aliexpress — цена на момент публикации $23,74

Параметры

• Модель — ZNCZ04LM
• Максимальная мощность — 2300 Вт, при токе не более 10 А
• Интерфейс — Zigbee
• Формфактор — EU
• Диапазон рабочих температур — 0 — 35 С при влажности не более 95%
• Размер — 60 * 60 * 58,5 мм

Поставка

Поставляется устройство в привычной для экосистемы белой коробке с логотипом Xiaomi и фотографией устройства. Необычным является отсутствие иероглифов и надписи на русском языке. Всего на коробке, вместе с русским я насчитал 6 языков. Это устройство ориентировано на европейский рынок.

Умная розетка XIAOMI Как настроить и сделать умный дом своими руками

В коробке кроме розетки, нашелся еще гарантийный талон и многоязычная инструкция, содержащая в том числе и русский язык.

Внешний вид

Внешне розетка представляет собой белый пластиковый кубик. На фронтальной части — евророзетка стандарта Type F, c заземлением, над ней находится светодиод активности

На одном из торцов находится кнопка, короткое нажатие на которую переключает состояние реле, удерживание более 5 секунд — перевод в режим сопряжения.

На тыльной части — стандартная евровилка, контакты маркированы на ноль и фазу, имеется заземление. Тут же продублированы ее параметры.

Сравнение

Сравнительно с китайской версией — европейская имеет большие габариты, но это и понятно — так как сама розетка больше чем универсальный вариант классической версии.

Высота и глубина тоже превышают размеры китайской версии, при использовании в удлинителях с близко находящимися друг к другу розетками — она будет перекрывает мешать установке соседних вилок.

Подключение

Розетка предназначена для работы в европейском регионе. И при попытке подключения через приложение — ни один из имеющихся у меня шлюзов не подходит к подключению. Однако, модифицированная версия mihome c сайта kapiba.ru, кроме прочего позволяет использовать устройства не в своем регионе.

Попробую режим прямого подключения сначала с китайским шлюзом второй версии — для перевода в режим сопряжения, на шлюзе нужно трижды нажать на кнопку, после чего зажать кнопку на розетке. Однако тут даже с модифицированным mihome — ничего не получилось, я делал несколько попыток.

Процесс можно посмотреть ввидео версии обзора

А вот тот же метод с шлюзом mi третьей версии — сработал, устройство смогло к нему подключится в ручном режиме.

По информации, от одного из разработчиков модифицированного mihome — (Себастьяна), розетка работает с европейской версией шлюза mi второй версии, и любыми версиями круглых шлюзов Aqara и mi 3.

Mihome

Через несколько минут после ручного сопряжения розетка появляется и в списке дочерних устройств шлюза и в общем перечне устройств. Регион, еще раз напомню — Китай.

Розетка имеет свой плагин, большую часть окна, в верхней части, занимает иконка розетки, выполняющая роль выключателя. Под ней находятся информация о потребленной энергии в разрезе дня и месяца, кнопка управления и расписание. Обратите внимание что розетка умеет определять есть ли в ней вилка устройства — потребителя.

Расписание включения и выключения — позволяет задать время для работы розетки в обход автоматизаций. В меню учета энергопотребления — должна хранится информация о расходе в кВт * ч.

Меню настроек — подобное азиатским версиям розеток. Тут есть опция аналогичная Charging Protection, тут она называется Maximum Power Limit — при активации она отключает розетку при падении потребления менее 2 Ватт, опция восстановления состояния после восстановления подачи электроэнергии, меню выбора иконок для плагина. Из нового — лог показывающий физическое наличие вилки в розетке.

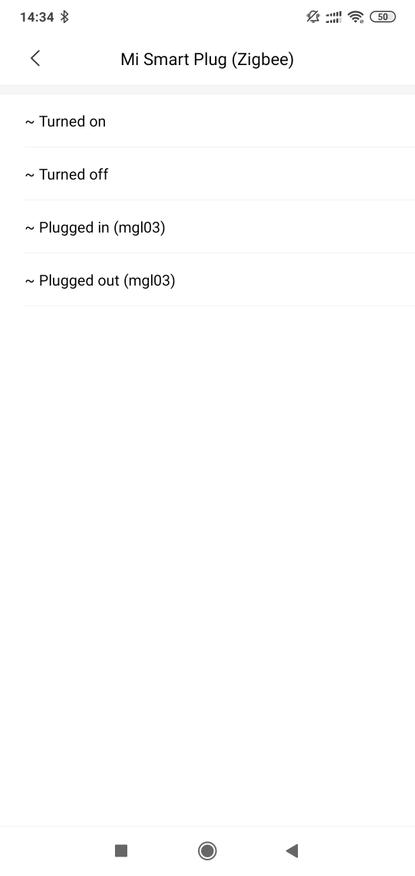

Еще раз напомню, что я использую версию mihome с сайта kapiba.ru, поэтому тут есть дополнительные условия автоматизаций, они обозначены символом тильды ~ в начале. В данном примере их можно использовать для условий автоматизаций — кроме включение и выключения розетки, еще и подключение и отключение вилки потребителя. Для действий автоматизаций — три стандартные опции, включить, выключить и переключить.

Теперь давайте перейдем к подключению розетки в Home Assistant. Так как единственный шлюз с режимом разработчика ее не поддерживает — это возможно только при использовании USB стика. Сначала удаляем розетку из mihome

Home Assistant

Подробно про usb zigbee stick СС2531 я рассказал в пятом уроке, своей обучающей серии видео про Home Assistant. Если вы его пропустили, то рекомендую с ним ознакомится —

Подключение совершенно стандартное — переключаем модуль zigbee2mqtt в режим сопряжения, при помощи стандартного набора автоматизации про который я рассказал в упомянутом уроке.

Вот так выглядел мой список Zigbee устройств на стике до этого момента. Зажимаем кнопку сопряжения на розетке.

Через несколько секунд устройство появляется в списке интеграции.

Аналогично азиатским версиям розетки, она содержит в себе три сущности — реле, сенсор потребления и сенсор уровня радиосигнала.

Все три сущности в своем названии содержат идентичный набор символов — техническое имя устройства, которое формируется в зависимости от его MAC адреса.

Устройство — на карте оно в правом нижнем углу, является роутером для zigbee сети, к нему могут подключаться конечные устройства типа сенсоров климата, движения, открытия, кнопок или выключателей без нулевой линии, либо беспроводных. Таким образом розетка расширяет и покрытие и емкость zigbee сети.

Видеоверсия обзора

Источник: www.ixbt.com

Умная розетка Xiaomi

Технологии значительно упрощают жизнь, и многие знают об этом не понаслышке. Раньше какие-то автоматизированные системы были чем-то фантастическим, и позволить их себе мог далеко не каждый. Сегодня практически каждый гаджет и кухонный прибор имеет собственный контроллер, способный им управлять.

Новый виток развития — это бюджетные системы умных домов, предлагаемые компанией Xiaomi. Одной из ключевых составляющих таких комплексов можно назвать умные розетки. Их функционал позволяет настроить работу всех электрических устройств в доме таким образом, чтобы не задумываться о необходимости использования приборов в ручном режиме. Итак, давайте разберемся, что из себя представляет умная розетка Xiaomi.

Что из себя представляет умная розетка Xiaomi

Увидев этот прибор впервые, можно не сразу понять, чем он примечателен. Внешне умная розетка похожа на довольно крупный переходник, и только присутствующая на поверхности кнопка свидетельствует о скрываемом под корпусом потенциале.

В зависимости от модели, розетки с беспроводным управлением могут включать и отключать приборы по таймеру, контролировать расход электроэнергии, предупреждать владельца о ее перерасходе. Все данные собираются в облачное хранилище, благодаря чему к ним можно получить доступ буквально отовсюду.

Сяоми предлагают на выбор розетки с разным запасом мощности. Поэтому управлять с их помощью можно как телевизором, так и электрочайником или бойлером с высоким потреблением. Основным достоинством является возможность удаленно включать приборы. Представьте, как это пригодиться в утреннее время, когда каждая минута на счету.

Связываться со шлюзом розетки умеют при помощи специально разработанной для «умных домов» технологии ZigBee. Преимущество этого типа подключения заключается в более сложной топологии сети и возможности ее самоорганизации. Модули беспроводной передачи данных имеют невысокий расход энергии, что позволяет применять их в устройствах, которые работают не от сети, а имеют собственные элементы питания.
Подключение к домашней сети осуществляется при помощи встроенного Wi-Fi модуля. Розетки могут работать с любым современным типом сети на частоте 2,4 ГГц. В будущем производитель обещает добавить поддержку частотного диапазона 5 ГГц, что позволит оборудованию работать стабильнее. Особенно в помещениях, где вокруг слишком много устройств, работающих на одном канале и мешающих друг другу.

Установка и настройка

Для того, чтобы управлять умными розетками Сяоми, потребуется устройство, способное объединить их в одну систему. Этим устройством является концентратор, или шлюз. Простым его примером можно назвать Mi Control Hub. Он предназначен для осуществления контроля за всеми гаджетами, собранными в единое целое. Для этого пользователю доступен удобный настраиваемый интерфейс, где отмечено каждое отдельное устройство.

Для управления всеми модулями применяется приложение Xiaomi Mi Home. Производитель пошел навстречу пользователям, и позволил устанавливать его на телефоны и планшеты других брендов. Поддерживаются не только устройства на Android, но и смартфоны, работающие под управлением iOS. Программа постоянно дорабатывается и обновляется. У пользователей появляется возможность добавлять больше устройств и прописывать более подробные сценарии и алгоритмы работы.

Альтернативой ему служит разработанная Xiaomi программа Aqara Home, предназначенная для управления шлюзами из одноименного модельного ряда. Однако, она имеет проблемы с локализацией и используется не так часто.

Преимущество такого типа подключения очевидно. Для того, чтобы управлять несколькими умными розетками не нужно подключаться к каждой из них по отдельности. Все доступные опции располагаются в одном месте. Названия подключенных устройств можно изменять по своему вкусу. Если определенная розетка управляет, скажем, бойлером, то она может так и называться в программе.

В результате нет шанса возникновения путаницы и случайного отключения или включения не того прибора.

Первичное подключение новых устройств к системе осуществляется при помощи единственной кнопки на их корпусе.

Достаточно включить режим поиска на хабе, и нажать на кнопку для внесения дополнительной розетки в базу. После этого ее можно настраивать через пользовательский интерфейс.

Возможности умных розеток Сяоми

Существует несколько ревизий, функционал которых различается. Самыми простыми устройствами можно назвать розетки из модельного ряда Mi Home Smart Socket. Они могут работать по заранее заданному таймеру, а также откликаться на дистанционное управление посредством смартфона. Таймерный режим может быть полезен в случае с тем же чайником.

Если приходится регулярно вставать на работу, а утро не представляется без чашки бодрящего чая или кофе — можно заранее настроить розетку Xiaomi для чайника, и он всегда будет встречать на кухне в разогретом состоянии. Это позволит сэкономить время и облегчит пробуждение.

Такой пример использования, далеко не единственный.

Более продвинутая серия Mi Smart Socket 2 ZigBee Version позволяет не только устанавливать необходимые таймеры, но и замерять общий расход электроэнергии.

Учитывая ее нынешнюю стоимость, возможность контролировать затраты и выбирать более выгодные предложения от коммунальщиков звучит заманчиво. С помощью этой розетки, управляющей бойлером, можно определить, что на самом деле выгоднее — пользоваться централизованным горячим водоснабжением, или же греть воду самостоятельно. Достаточно лишь изучить данные, сохраненные устройством в памяти системы управления умным домом.

Если есть желание, можно установить стационарную розетку Aqara Smart Socket ZigBee. Она может быть смонтирована в классическую стенную коробку. При этом настройка и эксплуатация ничем не отличается от предыдущих портативных версий. Все розетки имеют защиту от перенапряжения и перенагрузки, так что могут работать в качестве автоматов в пределах, указанных на упаковке.

<>

Включение и отключение приборов по расписанию, а также возможность управлять подачей напряжения в ручном режиме на расстоянии — это далеко не весь доступный функционал. Комбинируя розетки с другими модулями системы «умный дом» от Xiaomi, можно добиться автоматизации большинства рутинных процессов. Так, установленный на двери датчик может автоматически зажигать свет на какое-то время при ее открытии. Дополнить эту систему можно при помощи датчика освещенности, который будет контролировать, чтобы светильник, подключенный к розетке, не срабатывал в светлое время суток.

Специализированные решения

Кроме универсальных умных розеток компания Ксиаоми занимается выпуском двух моделей, предназначенных специально для управления кондиционером. Большинство современных сплит-систем не имеет возможности работать по плавающей программе, предусматривающей разный температурный режим в течение суток.

Модели Aqara Smart Socket и Innolinks Smart Socket имеют встроенные датчики влажности и температуры в помещении. Благодаря ним у пользователя есть возможность задать отдельные температурные режимы в разное время суток. Например, в то время, когда человек находится на работе, ему нет необходимости охлаждать квартиру. Однако, впоследствии хочется вернуться в прохладу, а не раскаленное за день жилище. Именно здесь в работу включается умная розетка Ксиаоми, способная к нужному времени привести температурный режим в соответствие заданным параметрам.

Просмотрев данные о расходе энергии кондиционером можно сделать вывод, есть ли смысл плавно менять температуру в доме и поддерживать пониженный градус на протяжении всего дня, или же проще заставлять работать кондиционер на максимуме возможностей непосредственно перед возвращением.

В случае возникновения нештатной ситуации система может сообщить об этом пользователю. Если потребуется внезапно отклониться от заданного графика, всегда можно отдать соответствующую команду удаленно.

Дистанционное управление

Благодаря связи всех устройств через единый аккаунт пользователя последнему предоставляется возможность управлять ими не только в тот момент, когда он подключен к домашней сети. Большинство функций может работать на расстоянии. Достаточно лишь подключить шлюз к роутеру, имеющему доступ в интернет, и зайти в свой аккаунт. После этого можно будет управлять любым прибором, находясь на работе, а также получать статистику в режиме реального времени.

Умная розетка Xiaomi — далеко не единственный тип устройств, подключаемых к концентратору. В него входят различные датчики, позволяющие еще больше оптимизировать работу всей системы, и сделать домашнюю электронику по-настоящему независимой, но всегда готовой выполнить любой приказ.

Источник: miguru.ru

Розетка Xiaomi Power Socket 2

Xiaomi обновили умную розетку. Теперь она выпускается в двух версиях: базовая версия и версия с ZigBee и счётчиком потребления энергии (как в умном тройнике). У меня базовая версия, для моих нужд хватает.

Характеристики

• Модель: ZNCZ02CM
• Беспроводная связь: Wi-Fi IEEE802.11 b/g/n 2.4 ГГц
• Напряжение (вход): 90-250 В
• Напряжение (выход): АС 180-250 В
• Максимальная нагрузка: 2200 Ватт, 10 А
• Рабочая температура: 0℃ — 40℃
• Материал: термостойкий пластик (до 750℃)
• Вилка: CPCS-CCC 10А, Тип I (для подключения в «Евро»-розетку нужен переходник )
• Розетка: CPCS-CCC 10А / 250 В (Китай), совместима с «Евро»-вилками
• Цвет: белый
• Габариты: 55х44х31 мм
• Вес: 63,5 г
• Цена: 49/59 юаней (базовая/ZigBee-версия)
  Внимание: для версии ZigBee нужно иметь устройство-шлюз (у Xiaomi это 小米多功能网关升级版 DGNWG02LM), просто к Wi-Fi роутеру розетку подключить не удастся!

Распаковка

Установка и настройка

Розетку можно настроить только там, где есть точка доступа Wi-Fi на частоте 2,4 ГГц, к которой вы знаете пароль. Общественные точки могут не подойти.

1. Включите умную розетку и зажмите кнопку на 5 секунд
2. Запустите приложение Mi Home (Android / iOS)
3. Во вкладке Device нажмите на кнопку + в правом верхнем углу экрана
4. Нажмите Manual add и найдите в списке 小米智能插座基础版 (Xiaomi Smart Plug Basic)
5. Далее нажмите How to reset, Reset sucess
6. Выберите Wi-Fi точку (обязательно 2,4 ГГц) и введите от неё пароль
7. Задайте имя для розетки

Розеткой можно управлять как через приложение, так и вручную (кнопка включения/выключения находится на верхней грани).

Эта розетка стоит в офисе, к ней подключена кофеварка. Таймер настроен на включение в 8:30 и выключение в 19:00 каждый будний день, по выходным розетка остаётся выключенной. Это нужно на тот случай, когда кто-то уходит с работы и забывает выключить кофеварку (прецеденты были; отмывали пригоревший кофе очень долго).

// blog.wtigga.com — Заметки белого тигра — Vladimir Zh //

Вам также может понравиться

Onda oBook10 — производительность

Xiaomi: тройник

Edifier TWS200 (LolliPods) на QCC3020

22 комментария к « Розетка Xiaomi Power Socket 2 »

Как отличить версию с которая с ZigBee от простой?
С ZigBee стоит чуть дороже, ну и на упаковке написано будет.

Я правильно понимаю, что с ZigBee подсчитывать затраченное эл-во будет только если розетка работает в паре с гейтвеем ?

Наверное. Честно говоря, ZigBee не покупал, да и нужды такой нет.
Евгений :
А как узнать МАС этой резетки, у меня в раутере фильтр по мас адресам
Хм. У меня роутер умеет показывать МАК всех подключённых девайсов.

Буду дома, посмотрю.

Привет! У меня розетка с ZigBee.
Не могу подключить, нажимаю кнопку на 5 сек, светодиод начинает мигать синим цветом, запускаю найти, после сканирование сообщение: устройство не найдено, подключить в любом случае. Пытаюсь потом просто выключить из розетки и опять вставить Power Socket 2 и запустить поиск, все также. Можете чем-то помочь?

Или версия с ZigBee вообще без вайфая и поэтому я к ней через телефон по вайфаю не могу подключиться?

Вот оно что!
В описании ZigBee-розетки сказано, «本产品需搭配小米多功能网关使用» — т.е. для работы нужен этот самый «домашний шлюз» умного дома Xiaomi (упоминал его в статье про термометры ).
Дополню инфу в статье.
Т.е. да, Wi-Fi в розетке нет, и роутера недостаточно.

Тоже повелся на обзор и купил версию с zigbee как более функциональную. Теперь придется докупать шлюз. Трудно поверить что в ней нет wi-fi. Через шлюз она ведь как-то соединяется со смартфоном. Может это как-то прошивкой лечится? На китайских форумах ничего не пишут

Zigbee подключается к шлюзу, собственно, по zigbee, как дочернее устройство (вроде термометров, датчиков движения, и пр) без участия Wi-Fi. Вообще довольно странно продавать такую розетку дороже версии с Wi-Fi. Хотя у неё функций чуть больше: умеет замерять, сколько электричество съедено (как умный тройник).

Также хочу отметить один момент касательно самого протокола ZigBee.
По спецификации это протокол для mesh-сетей, т.е. устройства могут связываться с другими устройствами через промежуточные устройства. Устройства сяоми соответствуют спецификации, действительно строят mesh-сеть (хотя и не моментально после включения).
Кнопка в дальней комнате работает отлично и сигнал доходит до шлюза через 2 стены и 20 метров расстояния, потому что в промежуточной комнате кнопка тоже есть.
Я очень доволен, хорошо зделали, малаца. Даже кубик не глючит. Есть, правда, 1 момент, который мне не нравится.
Детектор движения после срабатывания не детектит движение 2 минуты.
Т.е. прошло движение, детектор сработал и после этого он 2 минуты не будет определять движение. Вместо этого он по истечению 2 минут выдаст: было ли движение в последние 2 минуты или нет. И если 2 минуты ничего не было, то срабатывает какое-то действие. Т.е. жулик влез в дом, детектор сработал, если жулик выскочил и убежал — то детектор скажет, что «2 минуты назад наступил покой». Извините за много текста.
