Размер диагонали 65 » Операционная система Android TV Покрытие экрана матовое Разрешение 3840×2160 пикс Upscaling до 4K есть Время отклика 9 мс Частота смены кадров 60 Гц Поддержка HDR HDR10 Мощность звука 20 Вт Кол-во динамиков 2 шт Аудиодекодеры Dolby Digital, DTS Цифровой тюнер DVB-T2 (эфирное) / DVB-C (кабельное) Телетекст есть Функции и возможности Wi-Fi 5 (802.11ac) / запись телепередач / Miracast / Chromecast / Bluetooth v 4.2 / поддержка DLNA / управление голосом / мультимедийный (аэропульт) / Google Assistant Входы USB 3 шт / LAN / компонентный / композитный HDMI 3 шт Выходы mini-Jack (3.5 мм) наушники / оптический Встроенная память 16 ГБ Оперативная память 2 ГБ Форма подставки 2 ножки Потребляемая мощность 200 Вт Габариты (ШхВхГ) 1449x907x319 мм (с подставкой) Вес 17.56 кг (с подставкой)
Источник: successmobile.ru
Обзорная инструкция по телевизорам Xiaomi TV от Андрея Ермакова, магазин iDoctor.Store г.Омск

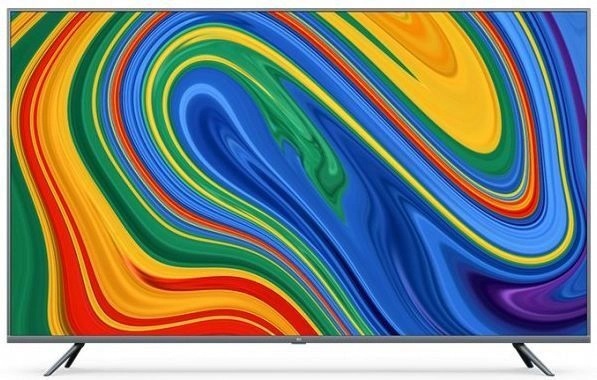

Телевизор Xiaomi Mi TV 4S 65 T2S 65″ (2020) (L65M5-5ASP) Gray (Серый)
Большой жидкокристаллический телевизор LED Xiaomi Mi TV 4S, поддерживающий Smart TV, с экраном диагональю 65 дюймов можно разместить в гостиной или в спальне, прикрепив к стене на кронштейне (в комплекте не поставляется) или установив на полке. Устройство поддерживает технологию HDR10+ и имеет разрешение Ultra HD 4K. Картинка детализирована и насыщена настолько, что можно рассмотреть даже самые мелкие детали. Качественное изображение дополняет объемное звуковое сопровождение и система Dolby Digital. При прослушивании вам не потребуется никакая дополнительная акустика.
Устройство LED Xiaomi Mi TV 4S 65 может похвастаться 4-ядерным процессором и встроенной памятью 16 ГБ, при этом оперативной только 2 ГБ. Телевизор без труда справится с контентом с высоким разрешением и обеспечит бесперебойную работу всевозможных функций. Комплектация предполагает пульт дистанционного управления, который гарантирует удобную навигацию. В дизайне нет ничего лишнего – черный корпус, экран обрамлен тонкой рамкой, установлен на металлических ножках.
Характеристики
Разрешение экрана 3840×2160 Технология экрана ЖК-телевизор 4K UHD Частота обновления 60 Гц Операционная система PatchWall Комплектация Телевизор, подставка, пульт, кабель питания, инструкция Размеры (ШxВxГ) 1449x837x85 Вес 18 кг Вес для доставки (кг) 20 Страна-изготовителя Китай Тип Телевизор Производитель Xiaomi Модель L65M5-5ASP Диагональ 65″ (165см) Интерфейсы Wi-Fi , Bluetooth Подарочный сертификат Нет Предзаказ Нет Гарантия производителя 1 год (РОСТЕСТ) Код производителя L65M5-5ASP Smart TV есть Мощность звука 20 Вт (2х10 Вт) Стереозвук есть Поддержка DVB-T DVB-T MPEG4 Входы AV, HDMI x3, USB x3, Ethernet (RJ-45), Bluetooth, Wi-Fi 802.11ac Вес без подставки 17.56 кг Управление С помощью пульта, голосовое управление Цвет Серый Особенности DLNA, голосовое управление Стандарт крепления 400×300 мм

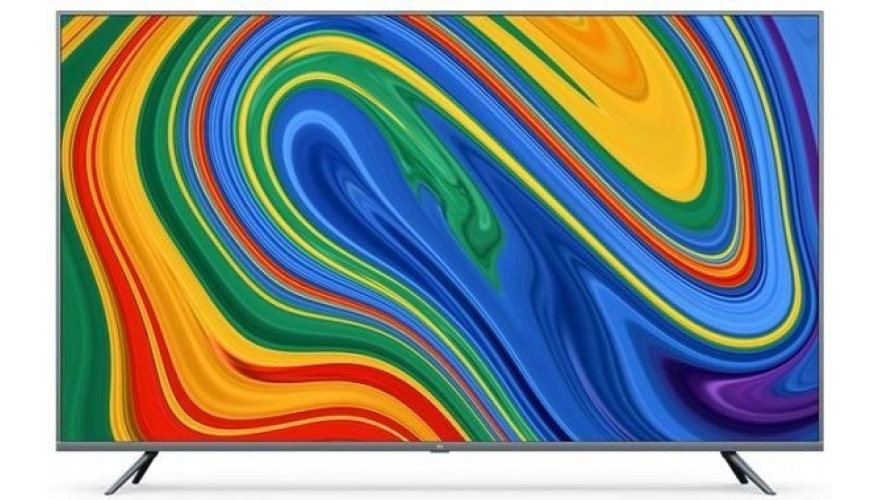

4K Телевизор 65 дюймов Xiaomi 4S ОБЗОР
Источник: telemarket24.ru
Ремонт телевизора XIAOMI L65M5-5S
Техническое описание и состав телевизора XIAOMI L65M5-5S, тип панели и применяемые модули. Состав модулей.
Характеристики
XIAOMI L65M5-5S
XIAOMI LED
Model: L65M5-5S
Chassis/Version: DKTV-B001-T962-AC-20180816
Panel: LC650EQY (SM)(A4)
LED backlight: CRH-BP653030051385F-A-REV2.0
T-CON: 6870C-0769A 6871L-9131A
LED driver (backlight): integrated into PSU
Power Supply (PSU): AMP65XM-TC
MainBoard: DKTV-B001-T962-AC-20180816
Тuner: NoName
Общие рекомендации по ремонту TV LCD LED
Возможные проявления дефектов
— Телевизор XIAOMI L65M5-5S не включается и не подаёт никаких признаков включения, на кнопки управления и на пульт не реагирует.
В таких случаях неисправным обычно оказывается источник питания AMP65XM-TC. Необходимо убедиться в наличии его выходных напряжений и, в случае их полного отсутствия, проверить силовые ключи и выпрямительные диоды на предмет вероятного КЗ.
При пробоях во вторичных цепях, преобразователь, как правило, может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи обычно обрывается сетевой предохранитель.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) , при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.
— Нет изображения, экран чёрный, есть звук, при внешнем освещении экрана можно иногда увидеть еле заметные очертания изображения.
Наиболее вероятна в этих случаях неисправность подсветки LED-панели. Причиной тому может быть обрыв в цепи светодиодов CRH-BP653030051385F-A-REV2.0, либо проблема в стабилизации их питания.
Проверить линейки светодиодов на предмет обрыва без разборки панели невозможно мультиметром или тестером. Для этих целей необходимо открыть все последовательно соединённые PN-переходы и потребуется напряжение порядка десятков вольт, а в идеальном варианте — источник тока. Разобрав панель, необходимо проверять отдельно каждый светодиод.
Китайские мультиметры, как правило, слегка засвечивают один 3-вольтовый LED в прямом направлении. В случае применения сдвоенных 6-вольтовых LED-ов показателем исправности может служить PN-переход его защитного стабилитрона. В неисправных LED-ах стабилитрон будет либо оборван, либо пробит в К/З.
— Индикатор на передней панели моргает, телевизор не включается в рабочий режим, на пульт ДУ не реагирует.
Ремонт или диагностику материнской платы DKTV-B001-T962-AC-20180816 следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение).
Неисправность тюнера NoName устанавливается после проверки ПО и всех питающих напряжений на его выводах. Обмен данными тюнера с процессором по шине I2C можно проконтролировать осциллографом.
Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт профессионалам с достаточным опытом работы в сфере ремонта электронной техники.
Основные особенности устройства XIAOMI L65M5-5S:
Установлена матрица (LED-панель) LC650EQY (SM)(A4).
В управлении матрицей используется Тайминг-Контроллер (T-CON) 6870C-0769A.
Для питания светодиодов подсветки применён преобразователь, совмещённый с блоком питания.
Формирование необходимых питающих напряжений для всех узлов телевизора XIAOMI L65M5-5S осуществляет модуль питания AMP65XM-TC, либо его аналоги.
MainBoard — основная плата (материнская плата) представляет собой модуль DKTV-B001-T962-AC-20180816.
Тюнер NoName обеспечивает приём телевизионных программ и настройку на каналы.
Внимание мастерам!
Информация на этом сайте накапливается из записей ремонтников и участников форумов.
Будьте внимательны! Возможны опечатки или ошибки!
Ближайшие в таблице модели:
XIAOMI L55M5-5ARU
Chassis(Version) TPD.MS6886.PC791
Panel: LVU550CSDX
T-CON: ST5461D07-7-C-3
LED driver (backlight): integrated into MainBoard
Power Supply (PSU): integrated into MainBoard
MainBoard: TPD.MS6886.PC791
Тuner: CDT-9NT372-63
IC Main: PSU: MSD6886NQGA-8-00H4, EMMC KLM8G1GETF B041
XIAOMI L55M5-ES
Panel: ST5461D13-2
T-CON: ST5461D13-2-C-3
LED driver (backlight): integrated into PSU
PWM LED driver: OB3365RP
Power Supply (PSU): DLBB568 REV0.2 CCP-508 CQC14134104969
MainBoard: NP-155F LP2E11541A0
