Известно, что для управления всякими датчиками и исполнительными механизмами нужен контроллер. Контроллер представляет собой специализированный компьютер или приближенное к нему устройство, имеющее все его первичные видовые отличия — процессор, память, накопитель для сохранения настроек, шины для обмена данными с периферийными устройствами-датчиками и исполнительными механизмами.
Второй свой контроллер Xiaomi Gateway 2 (данное устройство у меня язык не поворачивается назвать шлюзом умного дома, ибо ума тут никакого нет априори и далее объясню почему) я приобрел уже осмысленно, слегка обжегшись при покупке первого устройства, о котором обязательно расскажу в следующем приквеле.
А обжегся я на любви. Своей большой, безответной и неразделенной любви к сетевому радио. Именно в этой версии контроллера Xiaomi Gateway 2 с заводским артикулом DGNWG02LM и реализован этот функционал. В других контроллерах сетевого (интернет) радио нет. Вырезано разработчиками.
Так как найти в продаже новый контроллер Xiaomi Gateway 2 практически нереально, китайская компания уже как минимум пару лет как его не выпускает. Возможно, вам повезет и кто-то продаст залежавшиеся где-то складские запасы.
Умный дом на Xiaomi. Почему пришлось поменять xiaomi hub на Aqara hub
Покупать давнишнее устройство на китайской площадке категорически не советую, вам продадут либо нерабочий, либо восстановленный шлюз.
Необходимый арсенал для начала действий по оснащению дома или квартиры выглядит так:
1. WiFi роутер с поддержкой диапазона 2.4ГГц с доступом в сеть Интернет.
2. Мобильное устройство (телефон или планшет на базе Android 5. х или новее или iOS) для установки приложения типа MiHome.
3. Собственно сам контроллер, например тот же Xiaomi Gateway 2.
4. В идеале нужен ИБП для питания как WiFi роутера, так и контроллера.
Это основной базовый набор, который в дальнейшем будем расширять и накачивать, заставлять вступать в беспорядочные беспроводные отношения с разными непроверенными датчиками и исполнительными устройствами.
Самое главное поставить перед собой цель, зачем вам это нужно и сколько вы готовы на это потратить. И дело даже не в деньгах, а во времени, которое потребуется для вникания в суть процесса. Из коробки просто так ничего не работает. Совсем не работает. И будьте готовы к тому, что все вместе может совсем не заработать или работать нестабильно.
Моя любовь заставила меня перелопатить сайт бесплатных объявлений вдоль и поперек, от Санкт-Петербурга до Краснодарского края, чтобы найти бушный контроллер в Москве за разумные 2100 рублей.
После небольшого торга продавец скинул 100 рублей и вот через несколько часов в моих лапках оказался аккуратный блинчик с кошачьей мордочкой без коробки и переходника на наши 220В.
Три поколения шлюзов Xiaomi — их отличия и особенности

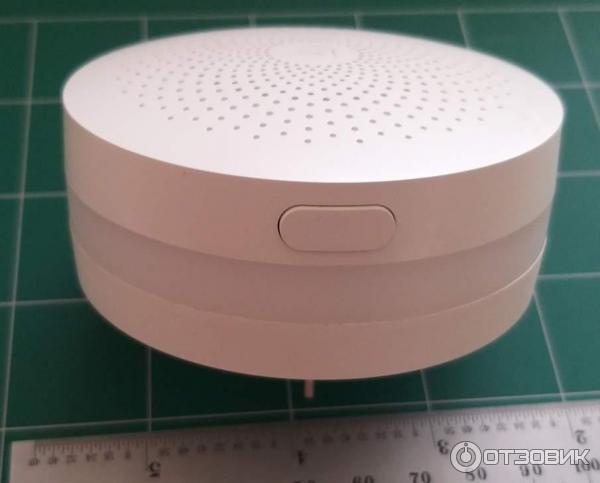

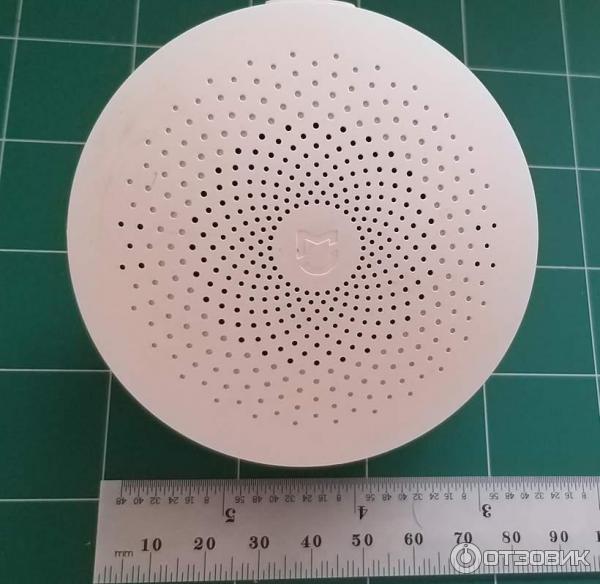

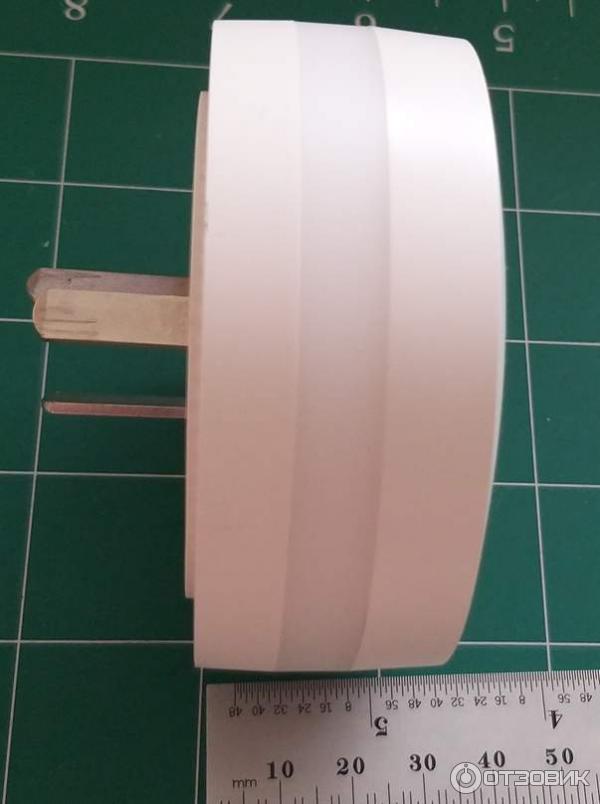

Диаметр шлюза около 80мм. Сбоку, по всему периметру, за матовым полупрозрачным рассеивателем расположена светодиодная подсветка, цвет и яркость которой можно выбрать.

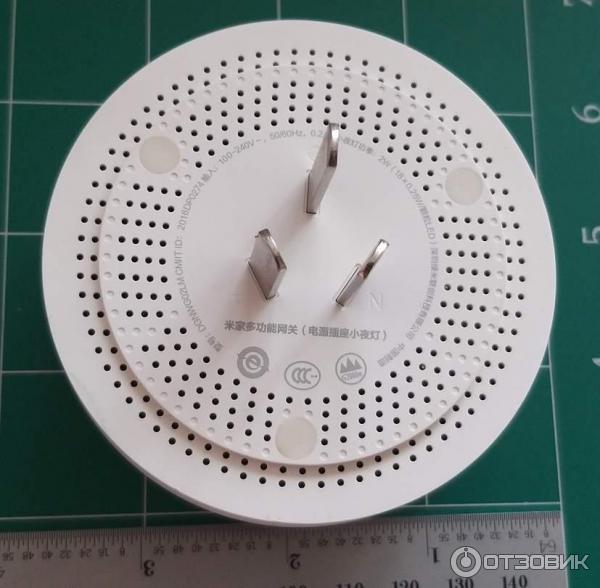

Переходник на 220В был найден на площадке Озон, которая нарушила мои интеллектуальные права на фотографии к отзыву на крем после бритья Morgan’s Pomade. Все мои обращения были проигнорированы, включая личное обращение на платформе otzovik.
Контроллер Xiaomi Gateway 2 (DGNWG02LM) представляет собой устройство, на борту которого имеется светильник с выбором цвета подсветки, а также динамик.
Контроллер может выступать в роли ночника (есть датчик освещенности), интернет-радио или извещателя (тревоги, дверного звонка и т. п.)
К контроллеру может присосаться по беспроводному протоколу ZigBee до 32 датчиков или исполнительных устройств.

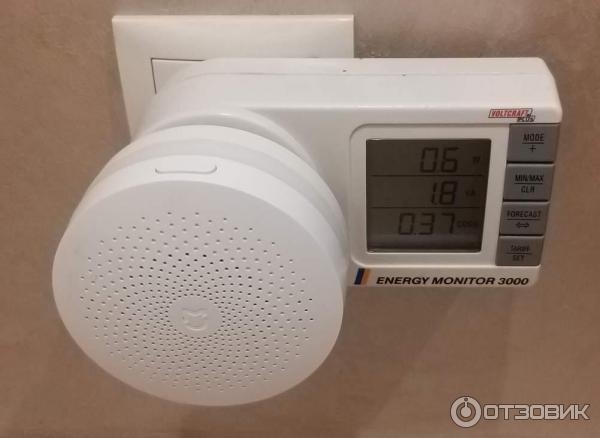

Потребляемая контроллером мощность небольшая. В выключенном (дежурном) состоянии — всего 0.6 ватт.
Кнопка управления всего одна.

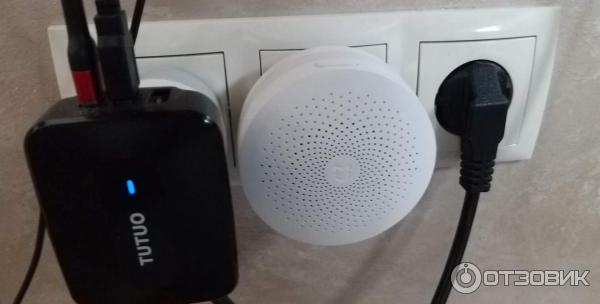

При установке в центре из трех настенных розеток, мне шлюз не мешает пользоваться крайними.

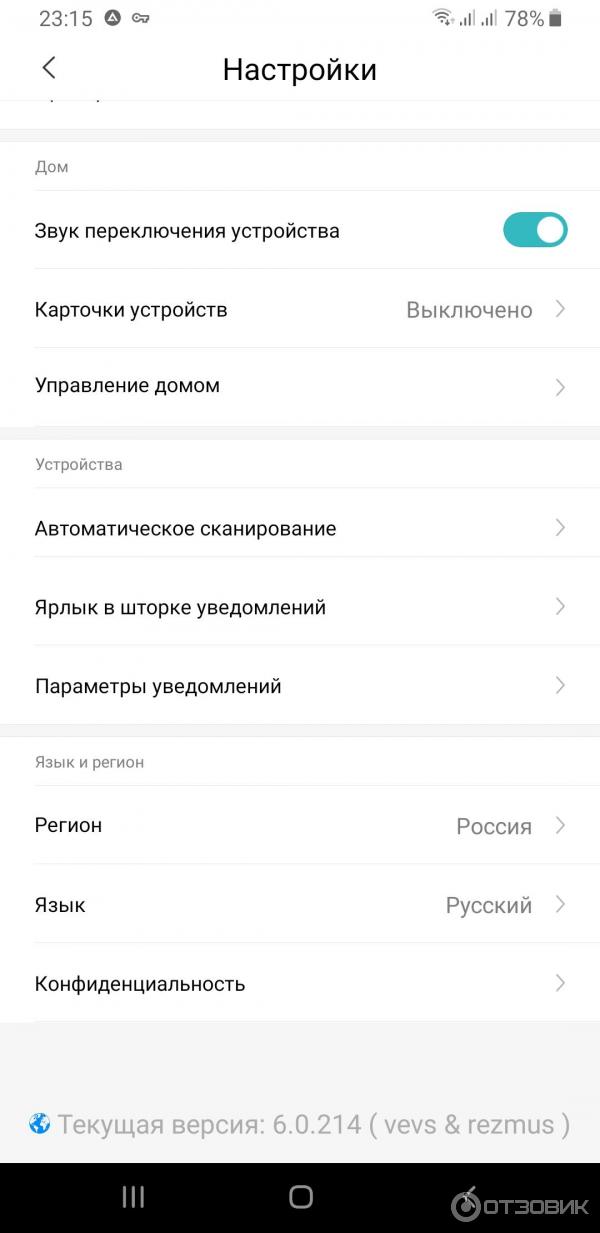

Перед началом таинства сочетания и введения в свой дом новый пусть и старый контроллер необходимо установить приложение MiHome и зарегистрироваться в нем.
(теперь если у вас заработало радио или включился ночник — в Китае уже об этом знают). Регион Россия и русский язык оставил по умолчанию.
Весь следующий день был проведен в танцах с бубном, вызыванием духов и заклинаниях. Контроллер не регистрировался в домашней сети ни в какую. Нет регистрации — нет управления устройством, все просто.
Сброс к заводским настройкам путем удержания кнопки управления более десяти секунд, десятикратное нажатие кнопки — ничего не выходило у Данилы-мастера. Застрял каменный цветок.
На второй день поиска я почти догадался, что продавец не удалил устройство из своего дома. Но и после удаления контроллера из родных мест, он все равно не хотел регистрироваться у меня.
Виной всему оказались мои параноидальные настройки DHCP сервера на Микротике, а вернее установленные ограничения на раздачу адресов всего 25 устройствам. Устройство не получало свободный адрес в сети и не могло работать.
После того, как контроллер успешно будет посажен на беспроводную цепь в вашем доме, рекомендую зарезервировать на DHCP сервере полученный им IP адрес. Не знаете как это делается? Спросите у руководства к вашему WiFi роутеру.

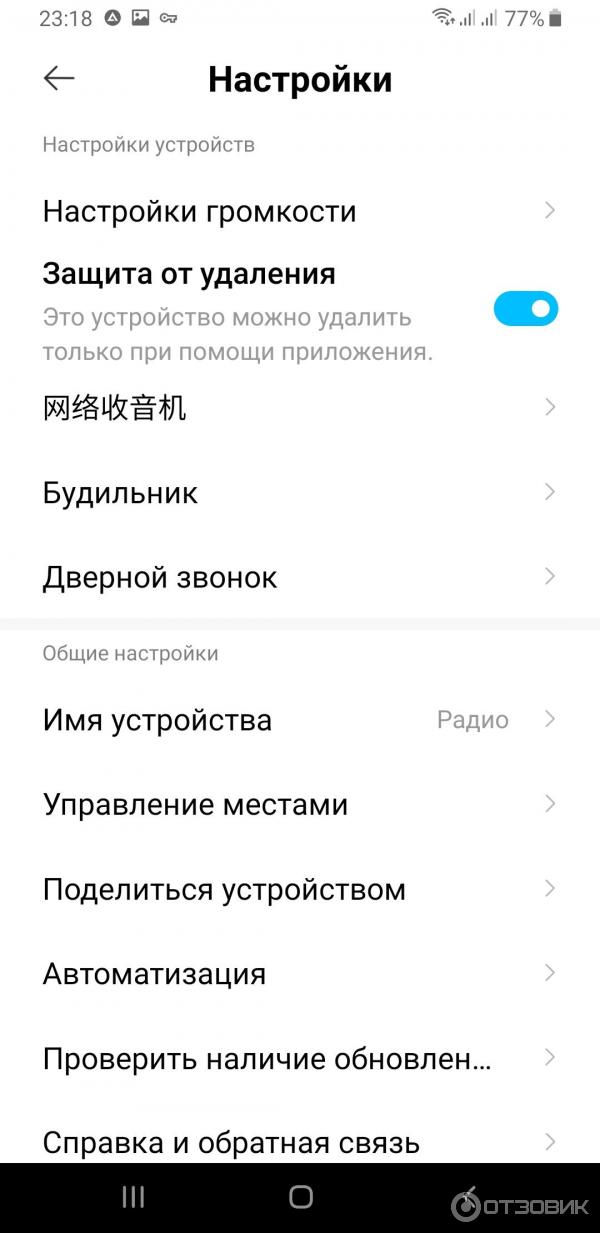

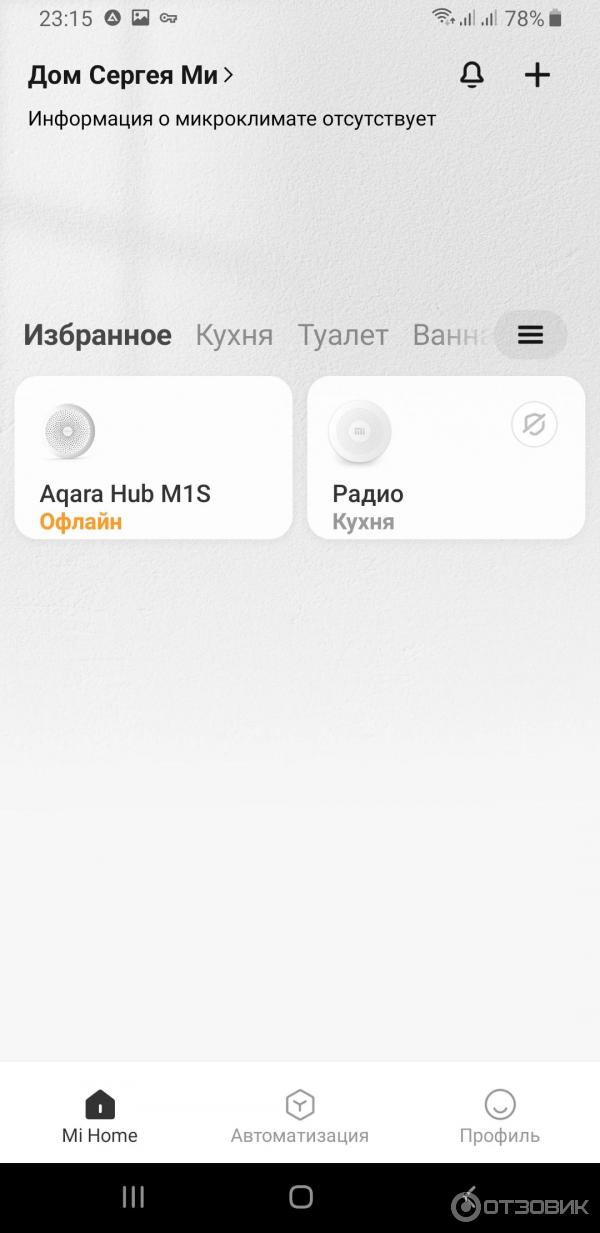

Немного забегу вперед и покажу меню настройки.
Устройство можно переименовать (имя устройства) и разместить его в том месте, где оно нужно (управление местами).

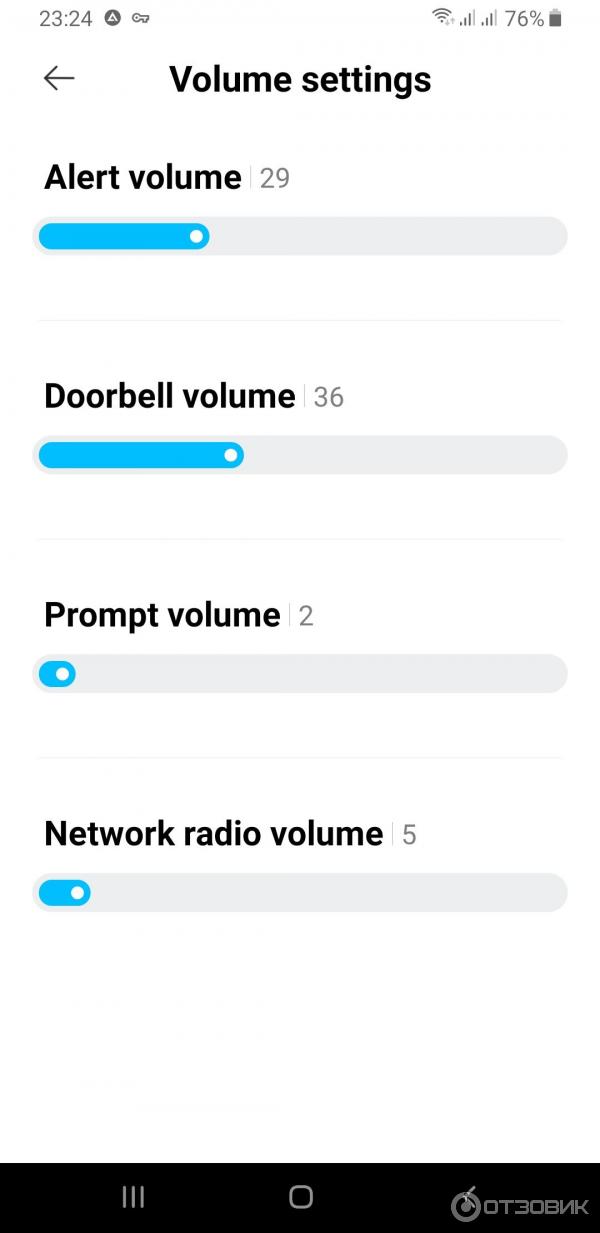

Настройки громкости. Динамик шлюза реально очень громкий! Для кухни вполне хватает 5-ки.

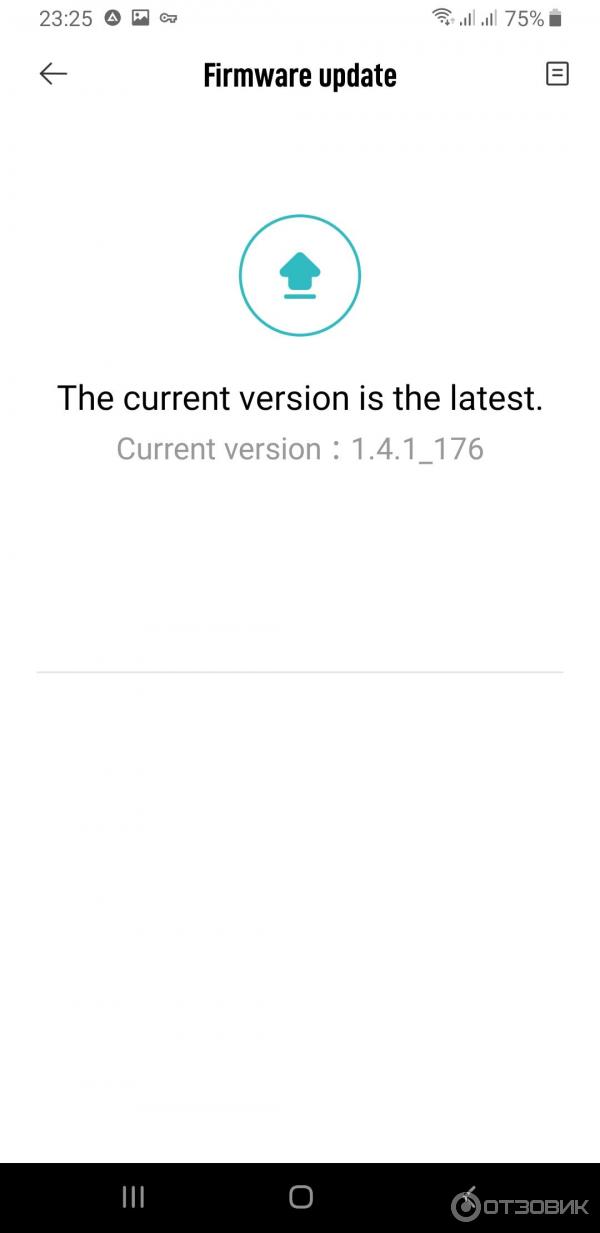

Обновлять нечего, прошивка последняя.

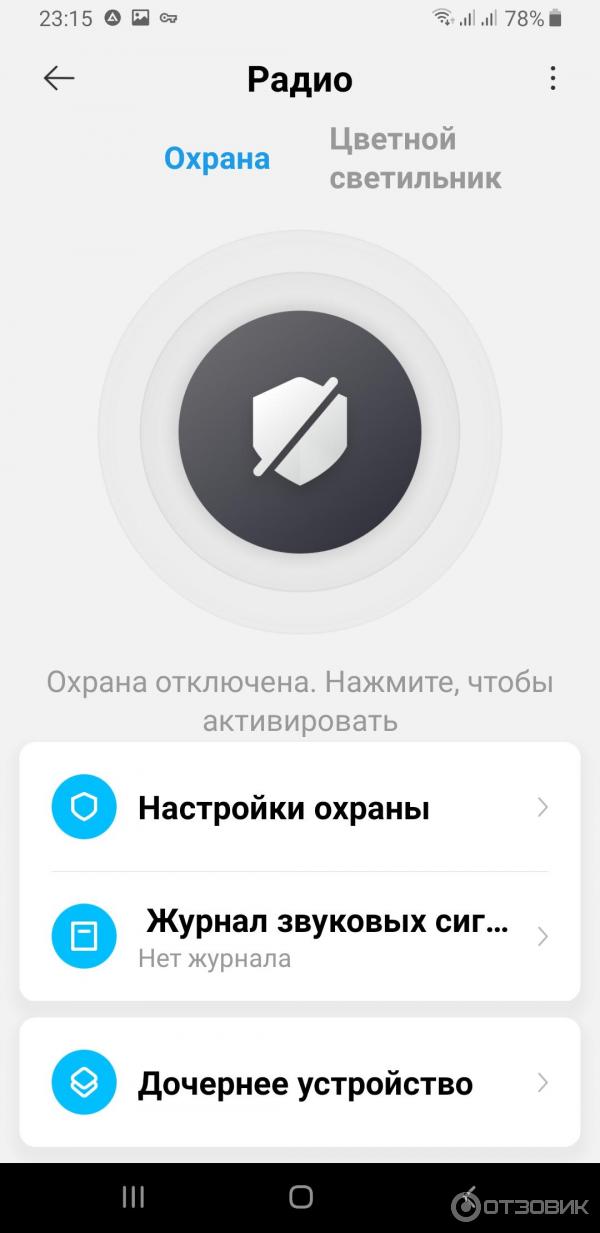

Первый экран после нажатия кнопки с надписью «Радио» посвящен охране. Перенастроить нельзя. Только так.

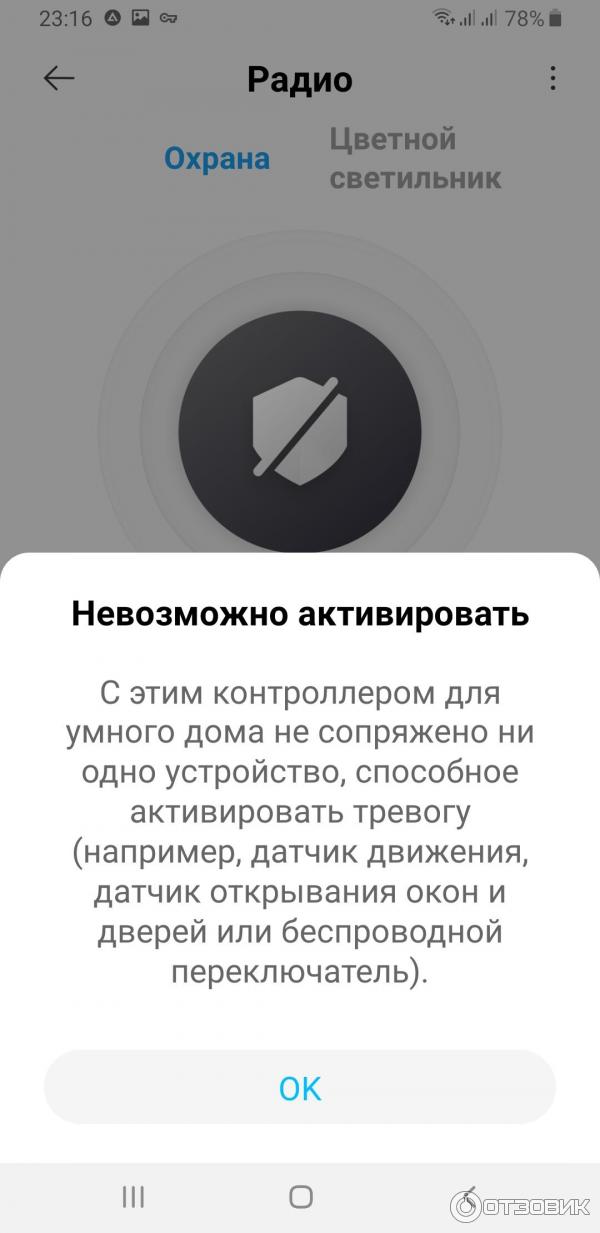

Режим охраны не работает, так как нет сопряженных датчиков или устройств.
Оставшиеся две недели были потрачены на настройку интернет-радио.
Оно не работало в моей квартире. Причем настройки станций в памяти контроллера были, но при попытке их воспроизвести слышал только сообщение об ошибке. Управление радио закопано очень глубоко. В меню оно выглядит по-китайски.
Реализация поддержки сетевого радио очень странная. Контроллер не понимает ссылки, ему нужен mpeg поток в своем формате. Для того, чтобы радио работало, энтузиасты запустили проект ximiraga и перекодируют поток данных в удобоваримый формат для Gateway 2. А нам со своей стороны нужно прописать в DNS два адреса вместо штатных (гугл вам в руки). Но мне это тоже не помогло.
Было перепробовано около десятка разных версий приложений MiHome как официальных, так и с сайта 4pda и версий от vevs. Мод от vevs был выбран прежде всего из-за отсутствия рекламы, ненужных советов и прочих бесполезных безвкусностей на китайском языке.
Контроллер удалялся и добавлялся, сбрасывался к заводским настройкам на планшете и телефоне. Радио не работало. Не то, которое китайское, а другое, европейское.
Проблему удалось частично победить только установкой на планшете старой версии приложения от vevs — 5.8.33_63093. И, о чудо, радио забухтело! Почему частично, потому что не все радиостанции воспроизводятся. Набрался всего десяток российских и так уже хорошо. Без логотипов, но со звуком.
Поставить две версии приложения на телефон — старую и новую нельзя.

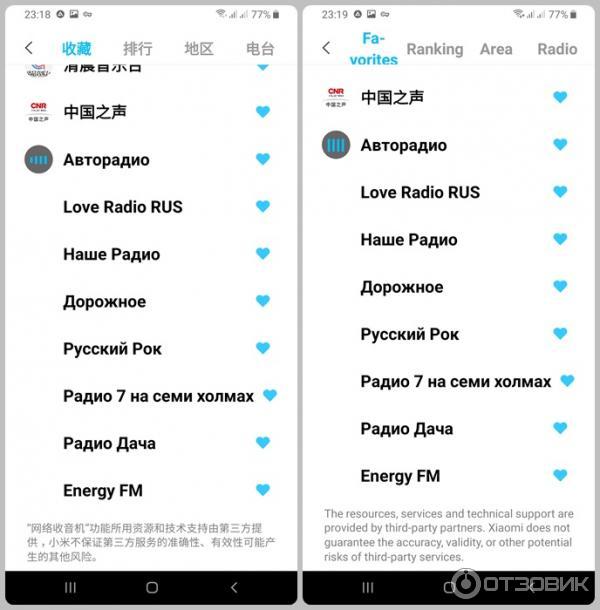

Правда тут же вылезли ошибки реализации работы с радио в меню приложения MiHome (любой версии!) стрелки переключают все подряд китайские радиостанции, а до наших местных им дела нет. Будь добр открывай избранное и выбирай там сам. Это неумно ни разу, не говоря уже, что просто неудобно!
Плагин в телефоне вообще наших радиостанций не видит и добавить других не дает. Однако уже добавленные в старом приложении радиостанции в избранное, видны в новом.
Без подключенных датчиков и устройств контроллер может работать только с имеющимися на борту.
Кстати, кнопка управления на корпусе контроллера умеет только отключать. Все подряд, и сирену, и светильник, и радио. А включить радио — не может, ума не хватает. Но откуда у кнопки ум, скажите? Если возможность не заложена в прошивке устройства, значит такой возможности нет.

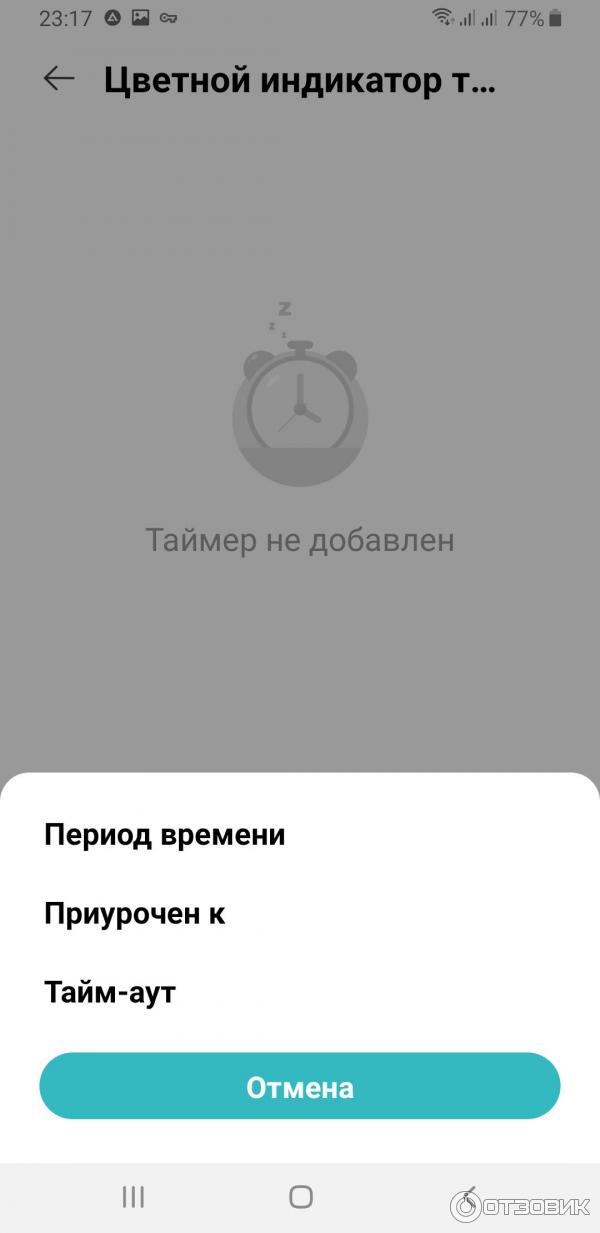

Режим ночного светильника можно настроить запускаться и выключаться по времени.

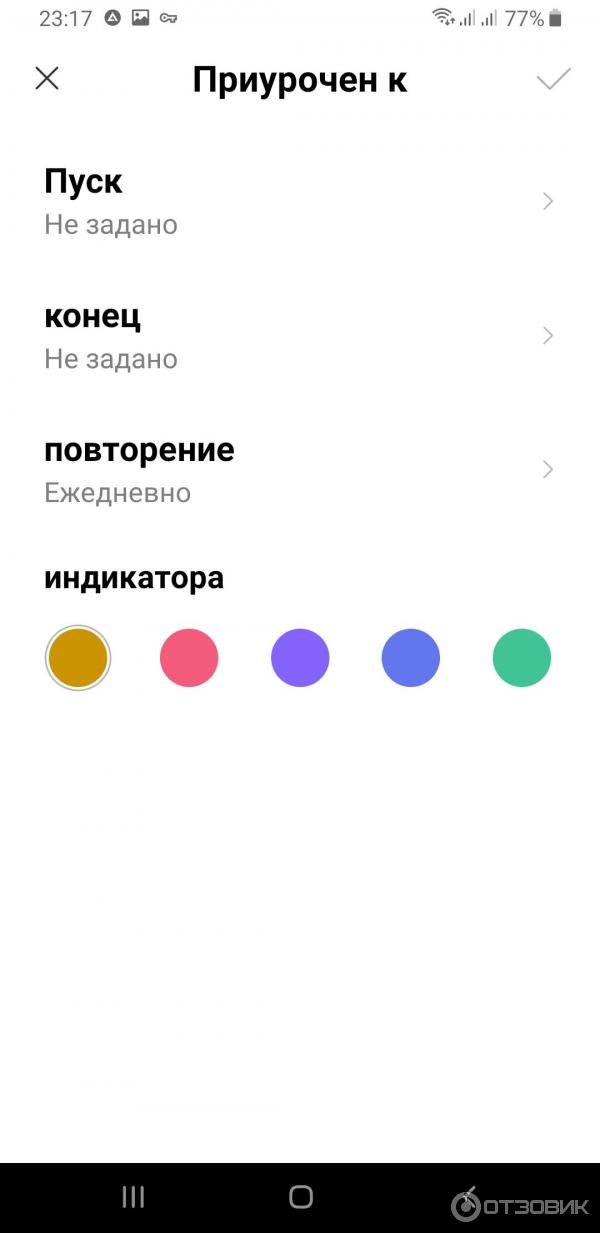

Пунктов два настройки всего два — начало и конец. Просто некорректный перевод с английского.
При наличии датчика движения, можно заставить ночник включаться и выключаться по движению. Без датчика режим не включить.
Когда вы дочитали весь текст практически до конца, ответьте на простой вопрос — где же спрятался ум моего дома?
Жестко регламентированное устройство Xiaomi Gateway 2, шаг влево и шаг вправо недопустим.

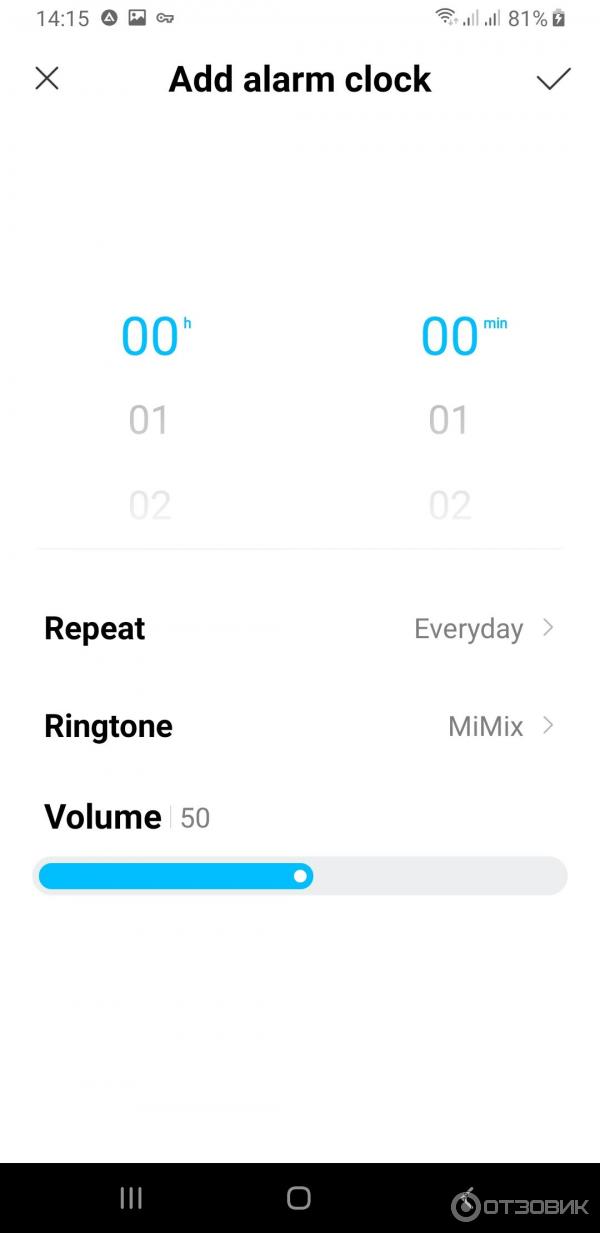

Можно настроить будильник по расписанию.

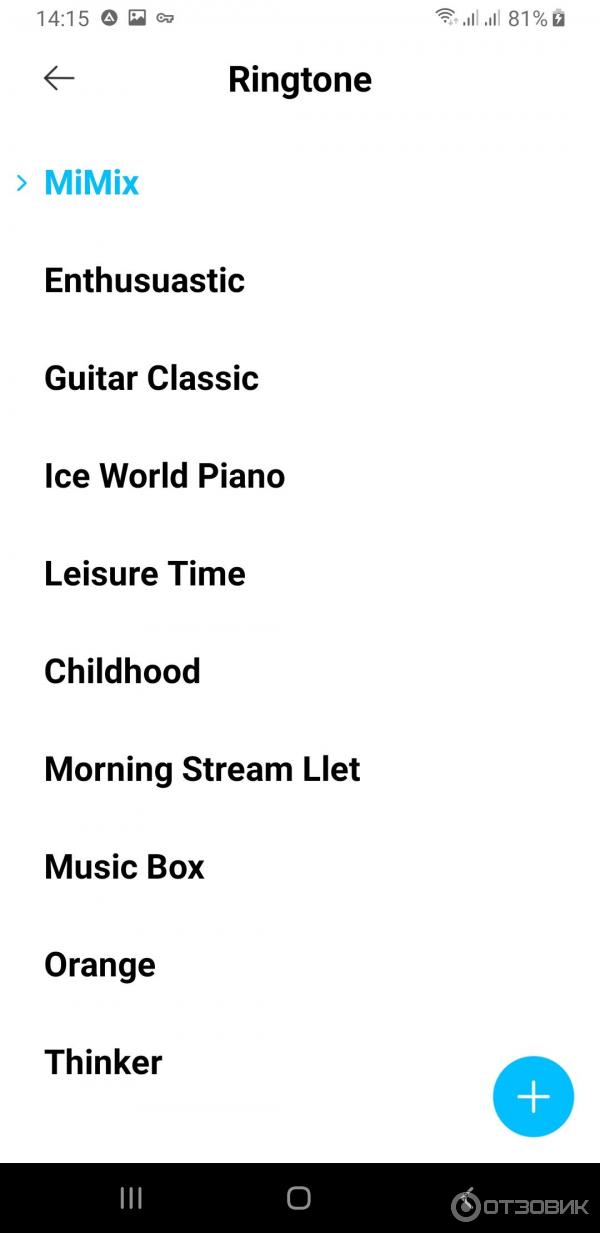

Добавить собственных мелодий нельзя. Почему? Можно только записать (по кнопке +) через микрофон. Умище-то какое!
Перенаправить аудиопоток с телефона нельзя на встроенный динамик в контроллере Xiaomi Gateway 2. Указать свой источник воспроизведения, например NAS — тоже нельзя. Ау, ум, ты где спрятался?
Плюс дополнительные изгороди, придуманные производителем для разных регионов. Китайские датчики и устройства не подключаются к контроллерам других регионов и наоборот.
Если вы добавили контроллер в китайском регионе, то взаимодействовать с вашим контроллером в российском регионе он не будет.
Зачем эта зональность, реинкарнированная и расширенная из шести DVD зон. только теперь уже по странам? (в китайском регионе больше доступных к беспроводному сопряжению датчиков и устройств, но немодифицированное приложение как правило не дает использовать их в другом регионе)
Энтузиасты уже разобрали по косточкам все протоколы и способы использования контроллеров Xiaomi без авторизации на облачных серверах без применения паяльника, ломая искусственные ограничения изгородей маркетинга. Проект ZESP.
+++Достоинства+++
1. Возможность построения системы контроля за состоянием и дистанционным управлением устройствами дома или квартиры
—Недостатки—
1. Требуется мобильный телефон для установки управляющего приложения.
2. Требуется подобрать версию управляющего приложения, которая будет корректно работать.
3. Все ограничено за вас и вместо вас
4. Региональная привязка накладывает массу ограничений
5. Слежка за вашими действиями и вашими устройствами извне
6. Максимально обрезанное управление и возможности, включая сетевое радио и загрузку своих мелодий.
7. Высокая совокупная начальная стоимость владения.
8. В случае блокировки доступа к облачным сервисам авторизации, шлюз превращается в бесполезный кирпич, который останется только перепрошить (ZESP).
Заводить шлюз (Hub) Xiaomi Gateway 2 могу посоветовать только очень увлеченному человеку с большим количеством свободного времени, который готов тратить его на первичное изучение отладку и запуск всей системы как единого целого.
Просто для управления освещением и включением-выключением обогревателя или компрессора в аквариуме по расписанию справится и обыкновенный электронный таймер, например такой, как в отзыве здесь. Это будет во много раз дешевле и практичней.
А для остальных самураев, готовых идти дальше, открывается дорога к просветлению в следующих частях.
Источник: otzovik.com
Какой шлюз Xiaomi выбрать
Какой шлюз Xiaomi выбрать? Это один из самых популярных запросов в Google, связанных с популярным производителем электроники из Китая. Он интересен не только тем, что ответ на него может решить многие проблемы, но и тем, что существует довольно обширная категория вполне продвинутых пользователей, которые вообще не подозревают, о каких шлюзах идёт речь, зачем они нужны и, уж тем более, чем они друг от друга отличаются. Стало быть, разберём каждый вопрос по отдельности, дав на них исчерпывающие ответы.
Нормальный умный дом без шлюза работать не будет
Начнём с того, что шлюз – это устройство, которое пригодится только пользователям умного дома. Оно исполняет роль связующего звена между умным гаджетом и смартфоном либо пультом управления. Почему нельзя было связать смартфон или пульт управления со смарт-устройством напрямую? На это было как минимум две причины.
Зачем нужен шлюз Xiaomi
Большинство умных устройств Xiaomi не могут работать без шлюза
Первая причина – совместимость. Шлюз обеспечивает совместимость устройств с поддержкой разных протоколов, что в отрасли является чрезвычайно распространённой практикой. Представьте себе умный светильник Xiaomi, который поддерживает только Wi-Fi. Логично, что управлять им при помощи умного выключателя Aqara с поддержкой протокола Zigbee будет невозможно. Но шлюз, который поддерживает и Wi-Fi, и Bluetooth, и Zigbee, связывая умные устройства и гаджеты, служащие для управления ими, в единую сеть, позволяет им с удобством взаимодействовать друг с другом.
Вторая причина – экономичность. Многие устройства умного дома работают от батареек типа CR2032. Это маленькие аккумуляторы в форм-факторе «таблеток», которые обычно обеспечивают работу кухонных весов, настенных часов или других нетребовательных к ресурсам устройств. Очевидно, что, если бы умный гаджет был постоянно сопряжён со смартфоном по Wi-Fi или Bluetooth, зарядки бы хватало ненадолго. А шлюзы позволяют гаджетам пребывать в состоянии покоя большую часть времени, заставляя их активироваться только в момент передачи команды, отданной пользователем.
Xiaomi Gateway 3
Xiaomi Gateway 3 — самый новый и самый функциональный шлюз Xiaomi
Другое дело – какой шлюз купить. На сегодня самым новым является Xiaomi Gateway 3, который можно купить на Aliexpress примерно за 1800-2000 рублей. Поскольку это самый современный шлюз, он поддерживает все три беспроводных протокола: Wi-Fi, Bluetooth и Zigbee. Поэтому кажется логичным, что и покупать нужно именно его. Однако всё не так однозначно, поскольку отталкиваться нужно от того, какие устройства умного дома есть в вашем распоряжении и какие из них могут потенциально появиться.
Если вы хотите пользоваться беспроводными выключателями, которые работают исключительно по Zigbee из-за экономичности протокола, умной камерой, умным термостатом или умными шторами, которые открываются автоматически, вам очевидно нужен шлюз с Zigbee. Лично я сам купил себе такой и не нарадуюсь – это очень маленькое устройство, которое не занимает много места, но при этом решает кучу проблем совместимости всех моих гаджетов из смарт-серии.
Можно ли обойтись без шлюза
Некоторые устройства Xiaomi могут использоваться в качестве шлюза сами по себе
Но есть вариант и не тратиться. Например, если у вас уже есть большой светильник Xiaomi и какие-то умные устройства, работающие по Bluetooth. Дело в том, что некоторые светильники могут работать в качестве Bluetooth-шлюза и могут обеспечивать работу совместимых гаджетов. Таким образом вы можете купить один большой светильник, повесить его в основной комнате, а для туалета, ванной и прихожей докупить умные точечники Xiaomi, которые работают по Bluetooth, и связать их с друг с другом. Это позволит вам сэкономить пару тысяч рублей буквально на ровном месте.
Вот ещё устройства, которые могут работать как шлюз (некоторых из них уже нет в продаже):
- Настольные часы Xiaomi
- Умная камера Aqara
- Светильник Yeelight 650
- Светильник Xiaomi Philips 500
- Светильник Yeelight Halo
- Умная колонка Xiaomi
- Прикроватная лампа Xiaomi Mijia Bedside
В моём случае, к сожалению, обойтись без шлюза не обошлось. Во-первых, потому что большие светильники у меня не поддерживают соответствующей функции, а, во-вторых, потому что в моём домашнем парке гаджетов есть устройства с поддержкой всех трёх протоколов. Поэтому у меня просто не было возможности не покупать шлюз, и, если вы рассчитываете расширять ассортимент умных гаджетов, планируйте на будущее покупку Gateway 3. Он оптимальнее других, а стоит не так чтобы очень дорого, особенно, если брать будете на Aliexpress.
Источник: androidinsider.ru
Обзор и разбор шлюзов Xiaomi, способы управления умным домом
Под логотипом китайского бренда выпускаются десятки умных приборов. Техника объединяется в систему через Xiaomi шлюз. Он работает посредством Wi Fi, Bluetooth и через менее понятный ZigBee. О функциях, видах и способах взаимодействия хаба с умным домом пойдет речь в этой статье.
Для чего нужны шлюзы
Шлюз, как намекает название, служит «мостиком» между приборами. Он обеспечивает взаимодействие техники умного дома. Без него устройства будут функционировать по отдельности, а пользователь не сможет настраивать их через приложение Mi Home.
Xiaomi выпускает несколько хабов. Они подсоединяются к розеткам, занимают немного места. Верхняя крышка прикрывает технологичную начинку, на корпусе располагаются кнопки включения/выключения и сигнализации. Некоторые приборы обладают дополнительными функциями, о которых сказано ниже.
Какие существуют шлюзы у Xiaomi
Если в 2014 году у Xiaomi был всего один прибор, сейчас их уже шесть:
- Xiaomi Multifunctional Gateway. Самая первая версия, появившаяся в 2014 году. Она все еще доступна на рынке, однако с 2016 года была прекращена поддержка приложения Mi Home. Целесообразно обратить внимание на второе поколение устройства.
- Xiaomi Mi Smart Home gateway 2. Самая популярная версия, практически не отличается от первой. Взаимодействует с приложением Mi Home. Умеет проигрывать китайские радиостанции.
- Aqara Air Conditioning Companion. Техника появилась в 2016 году. Главным отличием от Gateway 2 является внешний вид. Вместо подсветки производитель добавил ИК светодиоды.
- Aqara Air Conditioning Companion 2 повторяет функционал первого поколения. Разница только в дизайне корпуса.
- Aqara Smart Camera Gateway Edition имеет функции хаба и видеокамеры.
- В 2017 году появился EigenStone. Изначально он создавался для Европы, однако большого распространения не получил.
Все приборы выполняют главную функцию: объединяют дом в сеть. Различаются дополнительные функции и внешний вид.
Шлюзы ZigBee
Zigbee – это сетевой протокол, который передает данные на высоких скоростях. Его характеризует низкое энергопотребление. Zigbee поддерживает не только простые структуры (звезда или точка-точка), но и самовосстанавливающиеся сети. Это улучшает взаимодействие умной техники.
Предположим, есть один хаб и датчики. Такая сеть называется «звездой». Шлюз собирает и обрабатывает команды датчиков. Последние не контактируют между собой. Стоит отключить шлюз, и все связанные устройства перестанут работать.
Такая сеть похожа на взаимодействие по Wi Fi. Схема быстро набрала популярность, ее просто понять и настроить. Однако если между датчиками находятся препятствия (стены), то их мощности может не хватить. Тогда часть устройств перестанет ловить сигнал.
Протокол Zigbee позволяет добавить в сеть ретранслятор. В качестве последнего выступает розетка. Она ловит сигналы удаленных датчиков, предотвращает разъединение сети.
Для тех, кто только начинает разрабатывать экосистему умного дома, китайский производитель выпускает набор Xiaomi Smart Home Kit. В него входит прибор с протоколом Zigbee и основные датчики.
Bluetooth
Способ работы через Bluetooth практически аналогичен ZigBee. Умный прибор подключается к хабу, который поддерживает связь, а затем обменивается данными через облако. Преимуществом Bluetooth считается обеспечение длительной работы умной техники от батарейки. В отличие от ZigBee, он подключается к устройству напрямую.
Wi Fi
Wi Fi собирает информацию со всех датчиков, затем отправляет ее на сервер. Прибор получает команды из интернета через приложение Mi Home. Благодаря синхронизации с сервером пользователь может давать указания умному дому из любой точки мира.
Какой шлюз Xiaomi выбрать?
Выбор во многом зависит от задумки и потребностей пользователя. Не запрещено использовать несколько видов одновременно. ZigBee зарекомендовал себя в сложных системах: несколько десятков устройств, датчики по всей квартире и т.д.
Bluetooth позволяет напрямую подключаться к смартфону. Однако у него есть ограничения по дальности. Эту проблему решит Wi Fi, но скорость отклика устройств на команды будет ниже.
Китайский бренд производит огромное количество приборов, функциональность которых раскрывается при взаимодействии друг с другом. Автоматизация умных устройств Xiaomi построена на одной технологии – шлюзе. Он открывает возможности настройки экосистемы дома, связывает приборы в сеть.
