Продолжу тему оснащения контроллера Xiaomi Gateway 2, о котором писал здесь полезными датчиками.
Одним из таких полезных устройств является датчик температуры.
В апреле 2022 года на китайской площадке в магазине Mi Homes Online Store была заказана пара датчиков температуры, влажности и давления. За пару беспроводных датчиков было заплачено 1836 рублей с бесплатной доставкой со склада в России (или 918 рубля за штуку, что практически вдвое дешевле, продающихся в официальных магазинах).
В связи с выходом на международный рынок, а возможно и по внутренним маркетинговым соображениям, китайская компания Xiaomi запустила в продажу серию шлюзов, беспроводных датчиков и исполнительных устройств под отдельной торговой маркой Aqara (читается — Акара).
Так как почти все датчики Aqara совместимы с системой Xiaomi и подключаются по беспроводному протоколу ZigBee, поэтому покупка «неродных» устройств вполне оправдана.
Как из датчика температуры и влаги Xiaomi Mi 2 демонтировать батарейку?
Беспроводной датчик температуры и влажности поставляется в небольшой картонной коробочке.
Новый датчик упакован в тонкую пленку, как гарантия того, что кроме вас этот датчик никто еще не использовал.
Все надписи на коробке сделаны на китайском языке. Датчик выпущен в январе 2021 года.
В огромном пустом ложементе размещен сам датчик. Весь комплект поставки — на фотографии.

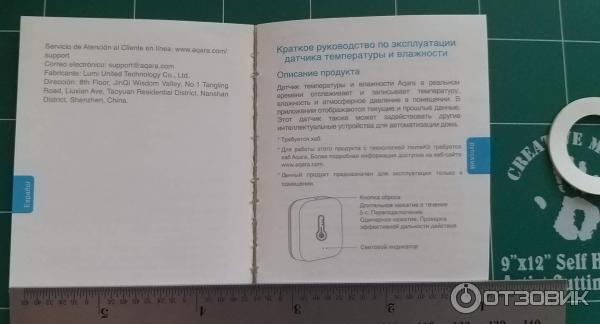

А вот толстенькая инструкция — многоязычная и даже русский язык в ней присутствует.

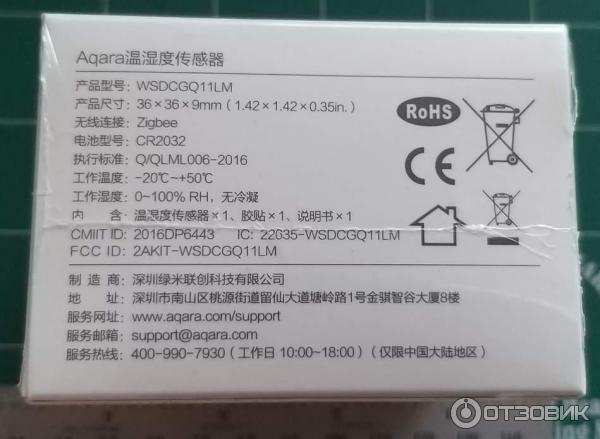

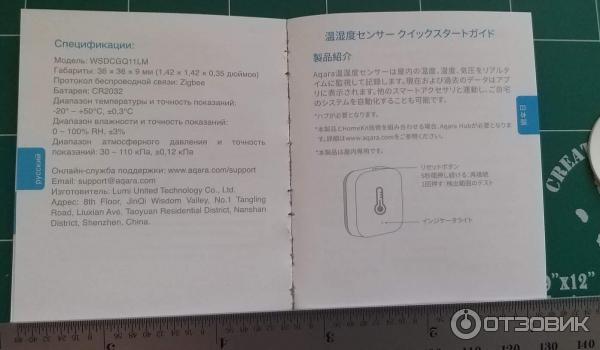

Спецификация устройства приведена на фотографии.
В комплекте присутствует двусторонний скотч для наклеивания датчика на ровную поверхность, он уже приклеен на заднюю крышку. Дополнительный кругляш скотча имеется в комплекте. Для крепления датчика температуры снаружи лучше всего использовать недорогую распаячную коробку, например размером 100х100мм, предварительно удалив у нее два нижних сальника.
Как поменять батарейку в датчике температуры Xiaomi

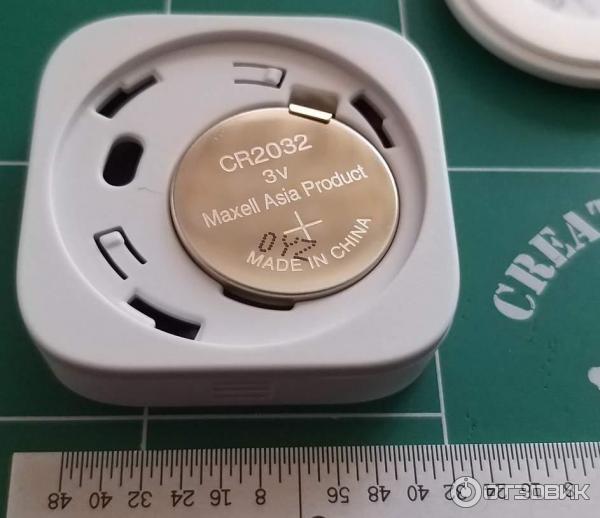

Батарейка типа 2032 уже установлена внутри. Для ее замены необходимо монетой повернуть крышку батарейного отсека. С учетом даты выпуска и обещаниями производителя, элемента питания хватит до 2024 года.
А потом придет паяльник и перепаяет контакты для подключения к двум элементам АА/AAA в батарейном отсеке.
Размеры датчика очень небольшие — 36 на 36 мм. Черная точка чуть ниже значка термометра — это светодиодный индикатор сопряжения, в процессе спаривания кратковременно светится синим цветом. Но так как спаривание — процесс однократный, мигание светодиода в обычной жизни мне увидеть еще не довелось.
Сбоку, на торцевой грани корпуса, имеется единственная кнопка для спаривания (подключения) с контроллером.
Диапазон измеряемых температур от -20 до +50 градусов.
Перед установкой беспроводного датчика в место, вдали от прямых солнечных лучей и отопительных приборов, необходимо добавить его в систему управления домом, привязав к контроллеру Xiaomi Gateway 2.

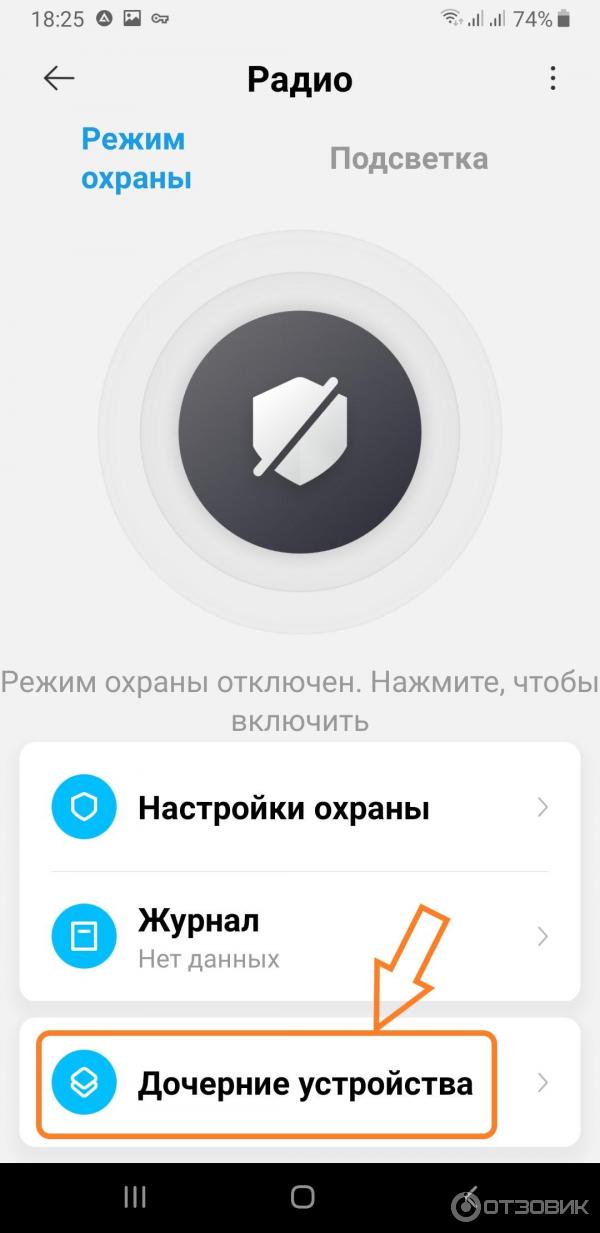

Для этого запускаем мобильное приложение Mi Home (версия 6.0.214_63314 vevs), выбираем контроллер и добавляем через меню «дочерние устройства».

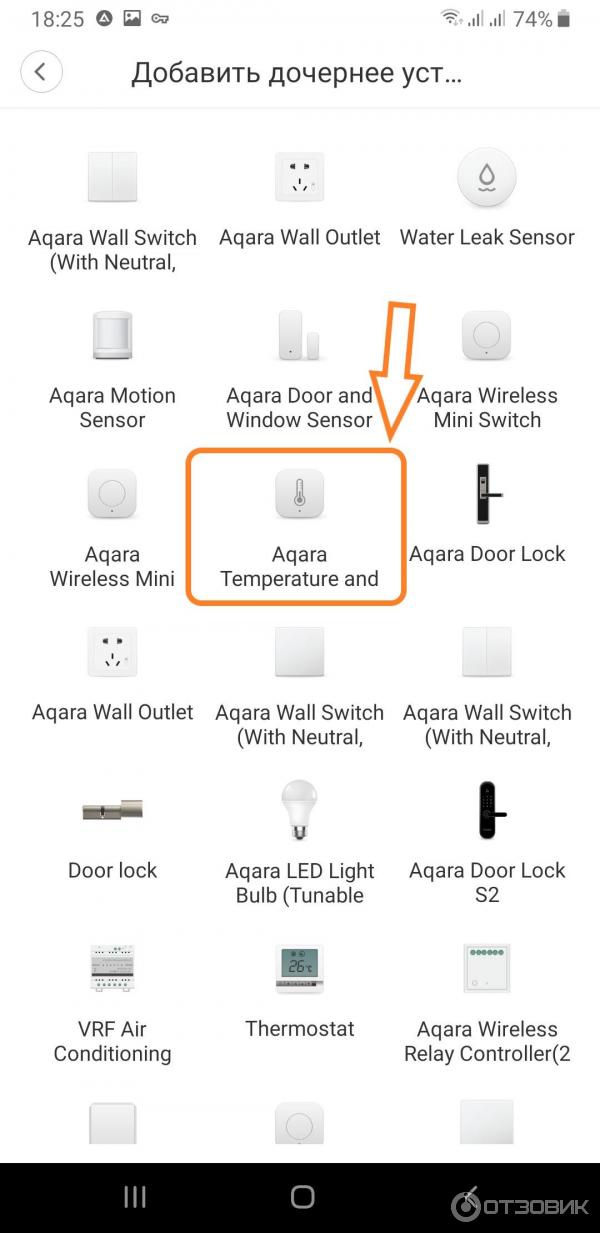

Важно в обилии микрокартинок увидеть свой Aqara датчик. Да вот же он, показан стрелкой! Везде проблемы с полным отображением имен. Недочет!
Тычем в него и теперь важно успеть за 30 секунд на самом датчике зажать на 5 секунд единственную кнопку датчика.

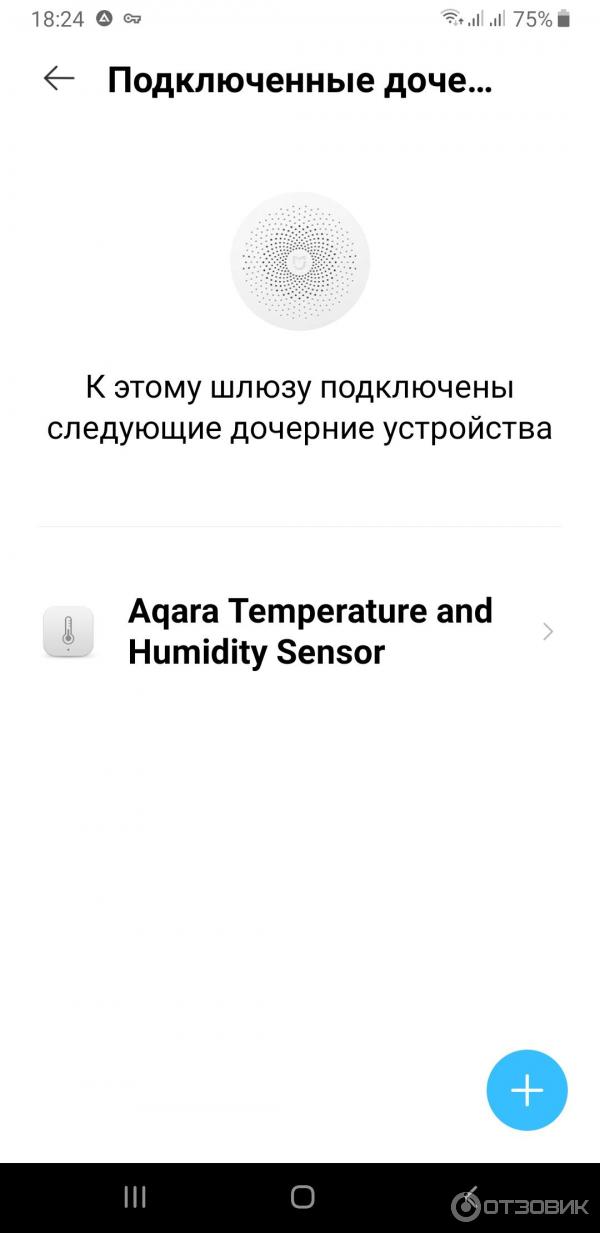

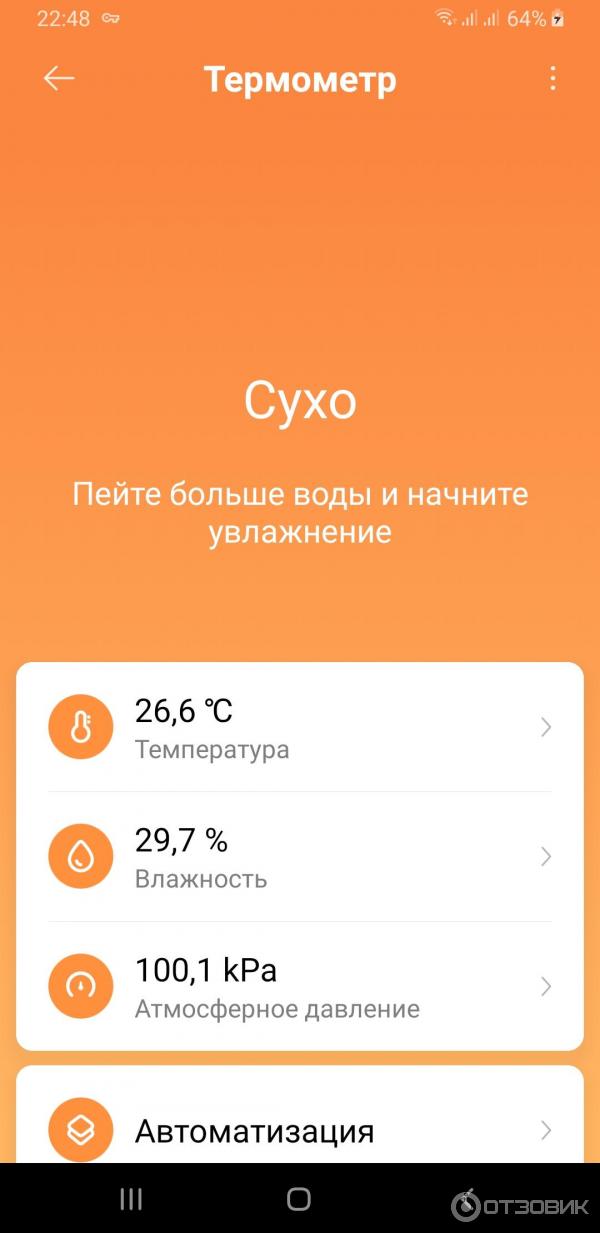

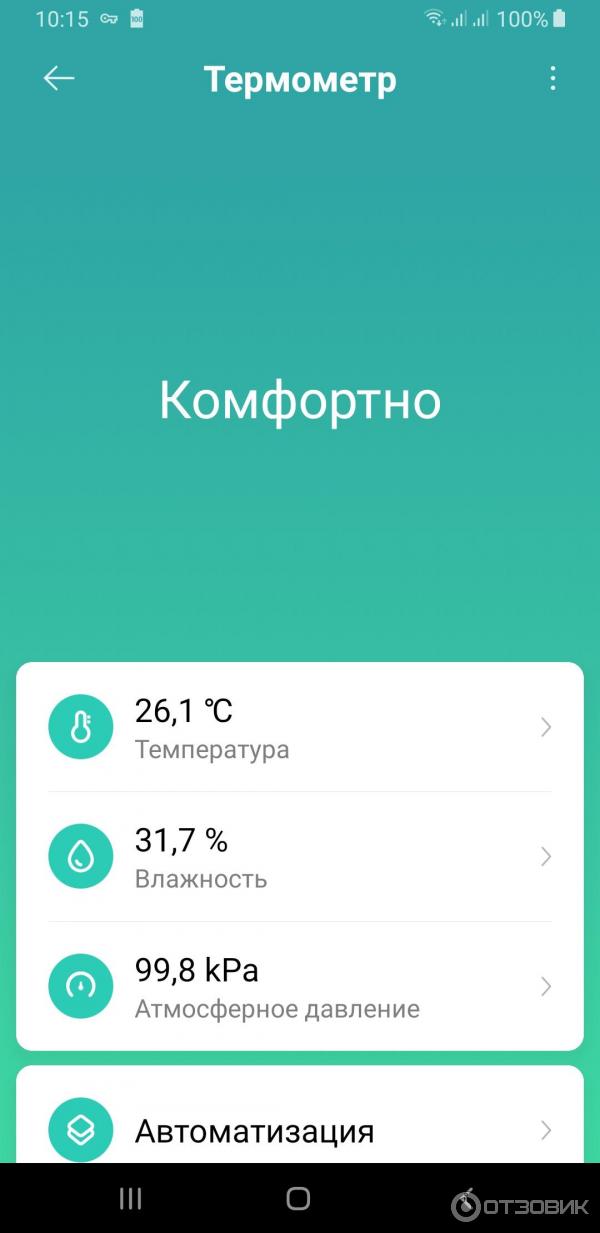

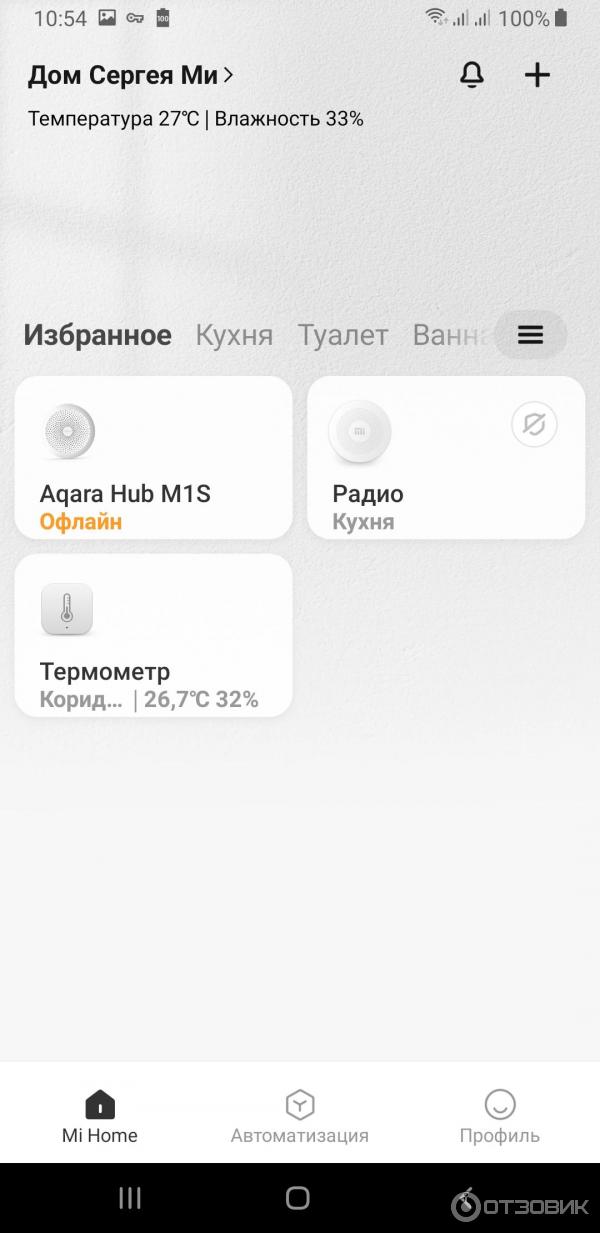

Если вы все сделали правильно, в избранных устройствах, на главной странице у вас появится новая карточка с устройством.
Привязку к помещению и переименовывание показывать не буду, через верхнее меню из трех точек все просто меняется. Нижний пункт меню «Автоматизация» дает возможность настройки действий по наступлению какого-либо события.
Долгое нажатие по карточке — внизу появляется строка меню, через которое можно также переименовать устройство.
Мне нравится название — «Термометр».

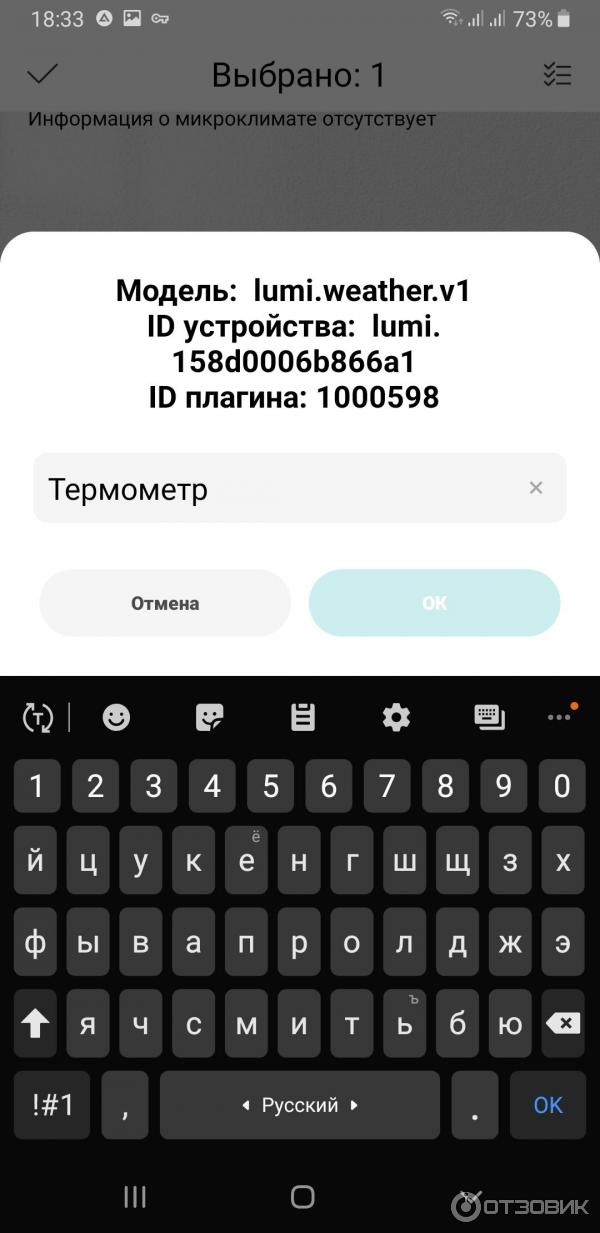

Заодно на этой страничке видно ID плагина (может пригодиться при ручной замене плагина на новую версию). Только в версии vevs можно самостоятельно обновить нужный плагин не прибегая к получению прав root на телефоне с Android.

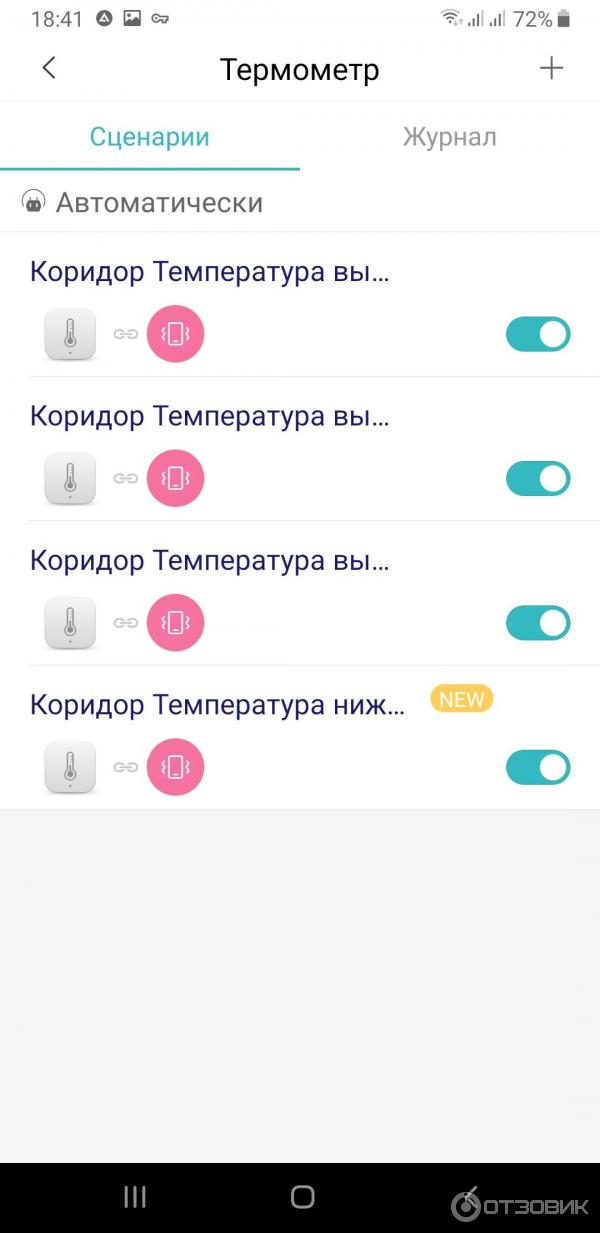

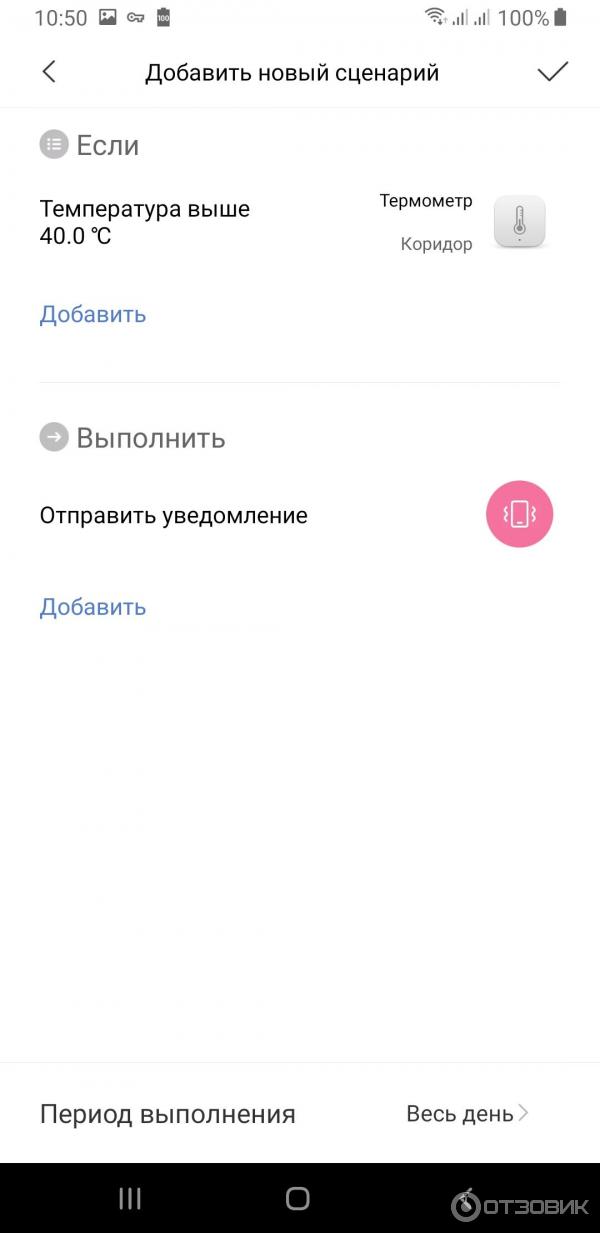

Теперь настроим возможные действия, которые будут выполнены при изменении температуры. Это делается через пункт «Автоматизация» (на фотографии выше)
Температура срабатывания выставляется странно. В нижней части экрана телефона температура меняется крайне неудобно. Цифрами ввести с клавиатуры их нельзя. «УмнО»! (сарказм).
Так как в моем случае цель использования датчика температуры внутри помещения как пожарного извещателя — настраиваем температуру срабатывания +40 градусов и выше.
Повторяем так еще дважды, для температуры в +45 и +47.5 градусов.
Мобильное приложение Mi Home
Все хорошо, только на почту уведомления не приходят, нет такой настройки. Где ваш ум, разработчики? Ведь при регистрации мой email указывается.

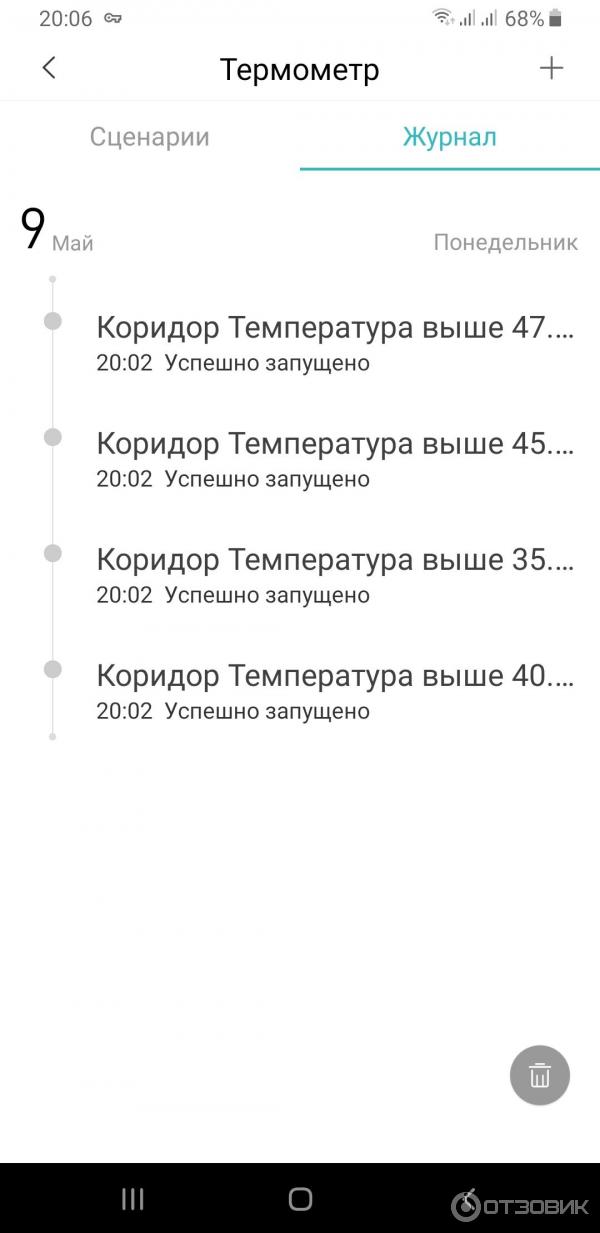

Пока уведомления упали в журнал событий, надо еще разобраться, почему не пришли push уведомления.
Дополнительно настраиваем правило оповещения при снижении температуры ниже 18 градусов. Зимой, снижение температуры ниже порога в 18 градусов в квартире с центральным отоплением может означать либо оставленные открытыми окна или аварию в системе отопления многоквартирного жилого дома.
Можно использовать датчик дыма, только в случае сильного задымления на улице он может дать ложное срабатывание, а в случае, когда возгорание происходит в соседней квартире — вообще ничего не показать.
И, конечно, для полного мониторинга, в идеале, установить такой датчик в каждом помещении (комнате), а не только в коридоре.
Как вариант применения такого датчика — теплица, инкубатор или террариум, когда поддержание необходимого микроклимата важно и достигается относительно простыми средствами.
Или, например, разместить датчик температуры внутри роутера или NAS и мониторить температуру устройства в процессе работы.
Де-Не-Ме — это кнопки День, Неделя, Месяц. Места много, а текста — нет.

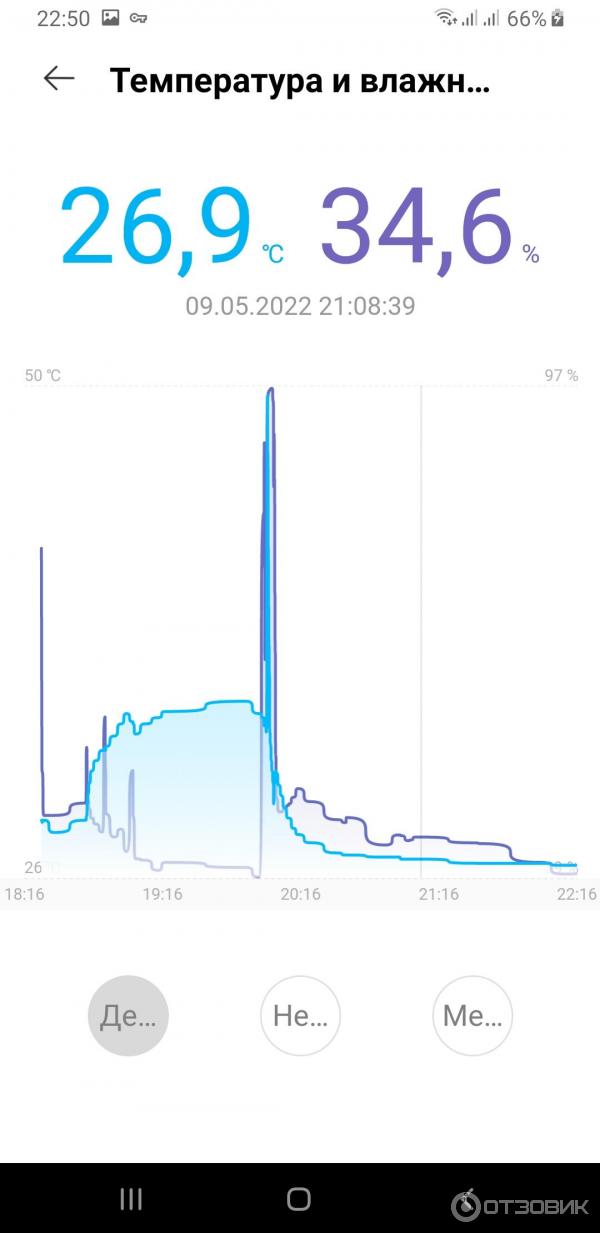

График температуры и влажности строится за день, неделю или месяц.
А вот единицы измерения атмосферного давления изменить нельзя. Только килоПаскали. Как так? Где ум в этом датчике или приложении?
100.1кПа это 752мм рт. ст. Каждый раз делить показания на 133 в уме я не умею.

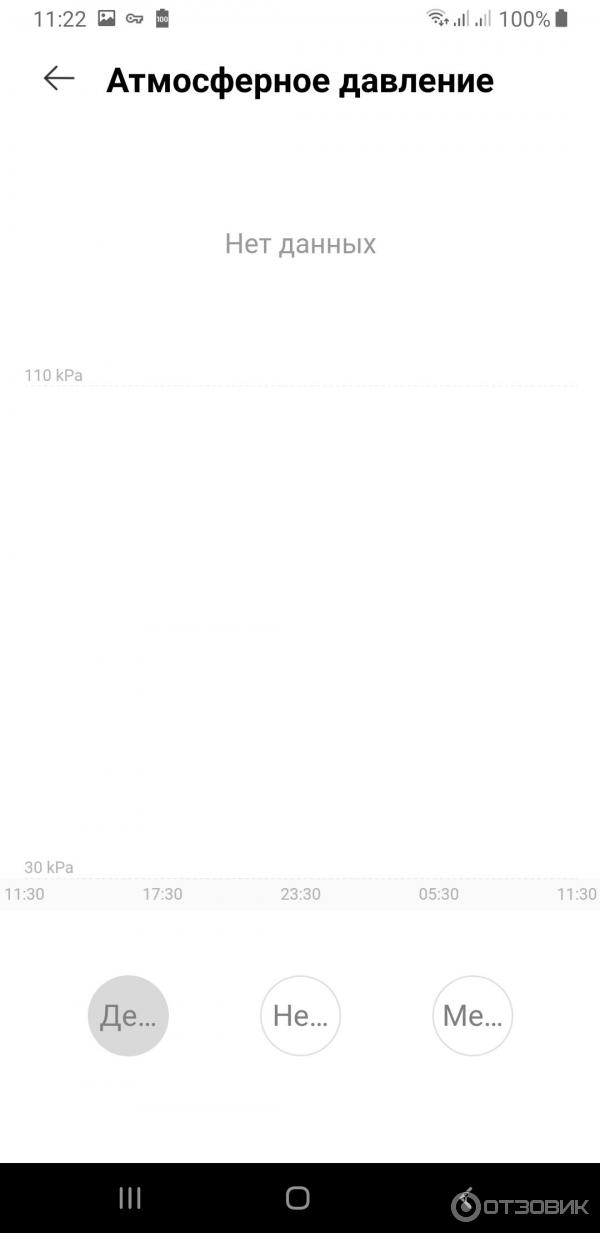

График атмосферного давления не строится.
Остается подбирать правильную версию приложения. А никто и не обещал, что будет легко.
+++Достоинства+++
1. Небольшой беспроводной датчик, который можно разместить внутри или снаружи (с небольшими доработками) дома или квартиры
2. Измеряет не только температуру и влажность, но еще и атмосферное давление.
3. Элемента питания 2032 хватает на два года (со слов производителя)
4. В комплекте есть дополнительный скотч для повторной наклейки.
—Недостатки—
1. Питание — литиевый элемент 2032.
2. Атмосферное давление отображается только в кПа.
3. Нельзя настроить уведомления на адрес электронной почты
Данный беспроводной датчик рекомендую к покупке как для использования внутри помещения, так и снаружи. Датчик температуры пригодится и для дистанционного контроля температуры в загородном доме.
Странно, что Xiaomi не продумала внешний (наружный) штатный вариант установки температурного датчика. Почему не предусмотреть возможность отправки уведомлений на адрес электронной почты, хотя бы одному человеку? Стыд и позор таким разработчикам.
Имея паяльник и батарейный отсек для двух АА элементов легко избавиться от недостатка, связанного с электропитанием от литиевой «шайбы» 2032. А в случае серьезных отрицательных температур (ниже -20 градусов) сделать проводное питание через понижающий до 3.3В DC-DC преобразователь и запитать от USB адаптера.
Прежде, чем приклеивать датчик на нужной поверхности, стоит проверить дальность его действия. Короткое нажатие на кнопку датчика и ответная невоспроизводимая ругань на чистом китайском языке со стороны контроллера-шлюза означает, что все хорошо, связь есть, можно монтировать.
Расстояние измерять между шлюзом и датчиком — неблагодарное дело, так как количество препятствий и их радиопроницаемость в каждом случае уникальны, а измерять на открытой местности дальность действия — это также бессмысленно, как и вычислять скорость движения сферического коня в вакууме.
Не смотря на выявленные мной недостатки и явные недочеты, рекомендовать беспроводной датчик температуры и влажности буду. Плюс искать нормально работающую версию мобильного приложения с пуш уведомлениями.
Альтернативы, к сожалению, нет.
Источник: otzovik.com
Xiaomi Aqara Temperature / Humidity Sensor WSDCGQ11LM
Не смотря на то, что в системе умного дома Xiaomi уже есть датчик температуры и влажности, было решено выпустить еще одну версию под брендом Aqara, снабдив его дополнительной функцией мониторинга атмосферного давления. Поскольку создание комфортного микроклимата в квартире — одно из основных предназначений системы «Умный дом», стоит уделить особое внимание датчику температуры и влажности. Давайте разберем данную модель.
Обзор датчика температуры Aqara
В целом, более правильно будет назвать это устройство — погодной станцией, способной следить за состоянием воздуха внутри помещения. Этот небольшой датчик объединяет в себе 3 устройства: термометр, гигрометр и барометр.
Размеры устройства 36 на 36 мм и вес в 11 грамм позволяют без проблем крепить датчик на двухсторонний скотч, практически на любую поверхность. Никаких проводов, ограничивающих свободу действий. Но стоит помнить, что датчик Aqara не имеет защиты от воды, поэтому размещать его можно только дома. Не рекомендуется даже размещать датчик в помещениях с повышенной влажностью (например в ванной), хотя мой датчик температуры первой версии без проблем висит там уже второй год.
 |
Форма корпуса более приближена к стилистике устройств Aqara (квадратная со скругленными углами). В центральной части датчика изображение термометра и световая индикация. А сверху находится кнопка сопряжения (как и в первой версии).
 |

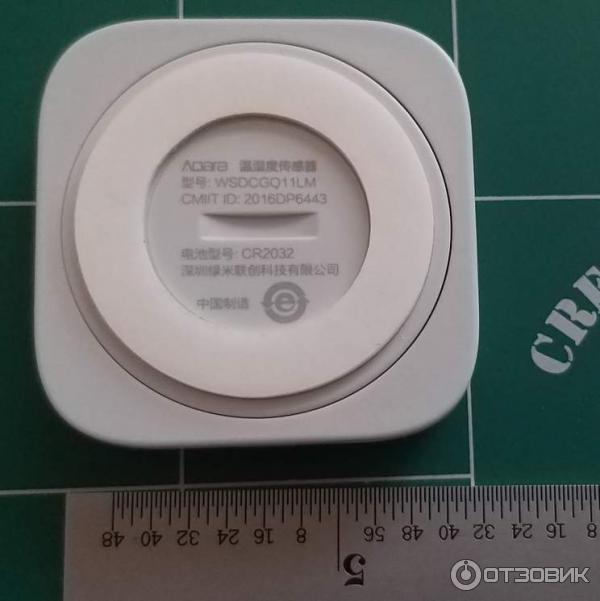

На задней крышке размещена информация об устройстве и наклеен двухсторонний скотч, для крепления на стену. В нижней части находятся отверстия, для беспрепятственного доступа воздуха. Под крышкой располагается батарейка CR2032, которая обеспечивает автономность работы устройства до 2 лет. Чтобы добраться до батарейки необходимо открутить крышку, например 10 рублевой монетой или торцом дверного ключа, а если датчик закреплен на стене, то нужно просто повернуть корпус против часовой стрелки.
 |
Измерение температуры
Датчик позволяет всегда знать, какая температура у вас дома. Так же можно посмотреть изменения показателей за последний месяц на графике:
 |
Этот же график используется для просмотра состояния влажности воздуха (синяя линия).
Заявленная производителем погрешность измерения температуры ±0.3°, что довольно неплохой показатель. В сравнении с показателем датчика температуры Mijia, отклонения примерно в половину градуса. В домашних условиях сложно получить точную погрешность, тут нужны лабораторные условия.
Границы измерения температуры от -20° до +60°, что в принципе позволяет использовать датчик на улице. Но ведь он намокнет в первый дождь и больше никогда не включится. В этой ситуации можно использовать обходное решение, например поместить датчик в непромокаемую емкость, например распределительную коробку, по типу такой:
Крепим датчик на заднюю стенку, внизу коробки проделываем отверстие и закрепляем её на улице. Датчик отлично работает до -30 градусов, при более низкой температуре у него замерзает батарейка.
Измерение влажности
Вторая функция — измерение относительной влажности воздуха. Границы измерения от 0 до 100%, и если с нулевым значением все вроде бы понятно, то 100% влажности многие считают обычной водой. Конечно это не так и не нужно проверять датчик влажности aqara в тазике с водой.
Относительная влажность воздуха — процентное значение количества влаги, которое может содержаться в воздухе при текущей температуре.
При достижении 100% влажности, достигается точка росы, когда пар становится насыщенным, в это время на поверхности стен образуется конденсат. Чем выше температура воздуха, тем больше влаги он может вместить. Оптимальный уровень влажности для жилых помещений прописан в ГОСТ 30494-2011: в летнее время влажность воздуха от 30 до 60%, но не более 65%. А в зимнее время от 30 до 45%, но не более 60%.
Если в теплое время года, влажность приблизительно соответствует норме, то зимой влажность заметно ниже нормы (в отопительный период влажность опускается ниже 20%). Тут не обойтись без увлажнителя воздуха, если бюджетно, то можно расставить по комнате тазики с водой, а можно воспользоваться увлажнителем воздуха от Xiaomi, работу которой можно автоматизировать через сценарии умного дома, в связке с датчиком Aqara temperature humidity sensor.
Погрешность измерения влажности составляет ±3%.
Измерение атмосферного давления
Измерение атмосферного давления — основное отличие датчика Aqara от версии Mijia. Измерение давления происходит не в привычных миллиметрах ртутного столба, а в Паскалях (международная единица измерения давления). 1 мм ртутного столба равен 133,32 паскаля. Если нормальным атмосферным давлением принято считать 760 мм ртутного столба, то в паскалях это будет 101.3 KPa.
В приложении Mi Home под атмосферное давление выделен отдельный график:
 |
Даже если ваши значения отклоняются от идеальных, но на графике нет резких колебаний — то это в пределах нормы. В разных городах разные погодные условия и разная высота над уровнем моря. А вот если график колеблется, значит в вашем регионе частая смена погоды, от чего могут появляться головные боли.
Погрешность датчика при измерении ±120Pa. Повлиять на атмосферное давление в домашних условиях у нас не получится, так что этот показатель играет чисто информативную роль.
Видеть температуру воздуха, атмосферное давление и влажность в комнате мало, их необходимо контролировать. Для всего этого необходимо использовать сценарии автоматизации, но для начала необходимо добавить датчик в приложение Mi Home.
Подключение в Mi Home
Поскольку датчик работает по протоколу ZigBee, для его работы необходим один из шлюзов управления. Без шлюза — датчик температуры не подключится к телефону, а значит будет полностью бесполезен.
Но перейдем к подключению датчика температуры, заходим в Mi Home и нажимаем кнопку «Добавить новое устройство». Обычно обнаружение происходит автоматически, а если этого не произошло, то переходим во вкладку «Добавить вручную» и находим наш датчик.
 |
Следуя инструкции, зажимаем кнопку сброса на 5 секунд (пока не появится индикация синим цветом). После добавления устройства, зайдем в плагин управления:
Тут стоит обратить внимание, что отдельного плагина под датчик нет. Он использует общий плагин шлюза Gateway 2 (папка 108), это может пригодиться при русификации плагина.
Датчик температуры и влажности Xiaomi Aqara Temperature / Humidity Sensor WSDCGQ11LM купить с гарантией. Лучшая цена, отличные отзывы довольных покупателей. Магазин Robot4home находится в шаговой доступности от метро. Звоните или оставляйте заказ на сайте. Работаем со всеми видами оплаты — наличные, безналичные, оплата по счету и корпоративные заказы. Доставка по России.
Доставка по Москве сегодня.
Производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию приборов без предварительного уведомления. Информация на сайте носит справочный характер.
Пожалуйста, если вы увидели, что в описании товара есть ошибка, или просто опечатка, то дайте нам знать. Мы быстро исправим.
Характеристики
- Тип: комнатный активный датчик температуры и влажности
- Беспроводной: есть
- Беспроводной, температура: есть
- Минимальное значение диапазона измерения (температура): -20 °C
- Максимальное значение диапазона измерения (температура): 60 °C
- Выходной сигнал (температура): беспроводной
- Выходной сигнал (влажность): беспроводной
- Диапазон измерения температуры (мин): -0.3 °C
- Диапазон измерения температуры (макс): 0.3 °C
- Диапазон измерения минимального значния влажности: 0.3
- Диапазон измерения максимального значния влажности: 0.3
- Максимальное значение диапазона измерения: 100
- Выход. сигнал: беспроводной
- С батареей: есть
- Высота: 3.6 мм
- Ширина: 3.6 мм
- Глубина: 0.9 мм
- Корпус, высота: 3.6 мм
- Корпус, ширина: 3.6 мм
- Корпус, глубина: 0.9 мм
Дополнительная информация
Контроль температуры, влажности, атмосферного давления, отправка уведомлений на смартфон, автоматическая сигнализация, взаимодействие с устройствами умного дома через шлюз; для управления устройством через интернет требуются приобрести шлюз Aquara Hub
- Работает в системе «умный дом»: есть
- Экосистема: Xiaomi Mi Home
- Для подключения требуется шлюз: есть
- Тип соединения устройств: беспроводное
- Протокол связи: ZigBee
Выдача заказов
г. Москва, ул. Щербаковская, д. 3 офис 609
Необходим документ для пропуска.
График работы пункта выдачи
Будни: с 10:00 до 19:00
Сб-Вс: выходной
К оплате только наличный расчет.
Обязательно делайте резерв на самовывоз (на сайте или по телефону). Без заказа мы не можем гарантировать наличие товара.
Доставка
Курьерская доставка по Москве
Ежедневно с 10 до 20 часов
- Стоимость доставки — от 300Р
- крупногабаритный груз (вес более 10 кг, а также телевизоры и электросамокаты) — доставка 600Р
- за МКАД (до 10 км) + 30Р за каждый км за МКАД
Доставка по России — СДЭК
- Стоимость доставки — от 300 руб (в зависимости от способа получения и веса).
- Доставка курьером до двери или пункта выдачи на Ваш выбор.
- Срок доставки 1-7 дней
По умолчанию расчет происходит до ПВЗ в вашем городе!
Доставка до двери рассчитывется индивидуально.
Все товары в регионы отправляем только по предварительной оплате. Отправка по факту поступления платежа на счет.
По требованию, предоставим трек-номер для отслеживания.
Источник: robot4home.ru
Датчик температуры и влажности XiaoMi Mijia Bluetooth Thermometer 2
цена в розничном магазине на покупку товара без оформления заказа на сайте.
Подождите идёт расчёт доставки.
- Артикул: 60781
array(6) < [0]=>string(65) «Тип: Датчик температуры и влажности» [1]=> string(48) » Рабочий диапазон (С°): 0 — 60″ [2]=> string(48) » Беспроводная связь: Bluetooth» [3]=> string(43) » Питание: Батарейка CR2032″ [4]=> string(55) » Управление: Через приложение» [5]=> string(35) » Размеры (мм): 43x43x12.5″ >
- О товаре
- Характеристики
- Наличие в магазинах
- Доставка
О товаре
Датчик температуры и влажности
Рабочий диапазон (С°)
Беспроводная связь
Батарейка CR2032
Управление
Через приложение
Размеры (мм)

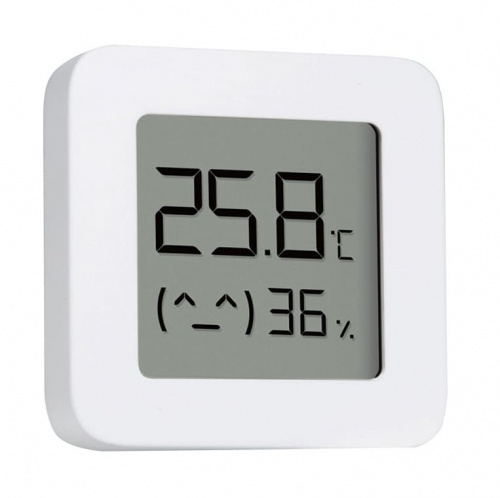

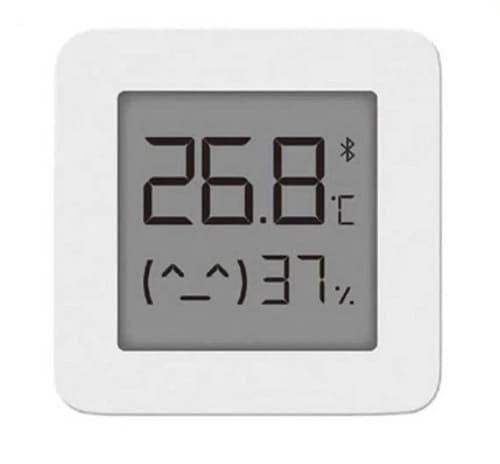

XiaoMi Mijia Bluetooth Thermometer 2
