Всем привет.
Буков, как всегда, будет много.
Итак в продолжение записи о помощи в подключении регистратора, собственно про регистратор и подключение. Во первых всем спасибо за помощь.
История покупки:
по ссылке выше причина покупки, т.к. зеркало трогать не собирался, ибо функции GPS-радара и камеры ЗХ оно исправно выполняет + еще и пишет заднюю камеру, то выбор на этот рег пал из-за компактного размера, без экрана, ну и подключение без резки.
Покупал регик в 70mai Official Store на алли(вроде как офф магазин), вечером 03.10 сделал заказ и оплатил, доставка-самовывоз из постомата Canaio, у меня на районе(Сев.Бутово) оказался вполне удобный адрес. И знаете что… 07.10 вечером пришло смс о том, что заказ в постомате, и код для получения. 08.10 после работы заехал, и в течении 30 сек. забрал регик ))). Честно скажу, мне оч. понравилось, намного удобнее почты РФ, хотя у них там последнее время произошли положительные изменения, но все равно, если перед тобой 2 человека, то на почте ты простоишь в очереди не менее 15 минут ))).

Установка и подключение видеорегистратора к блоку предохранителей, через 70mai Hardware Kit.

Итак, для инсталляции кроме самого регистратора 70mai Dash Cam M300 + 70mai Hardware Kit за 3300р.

Полный размер

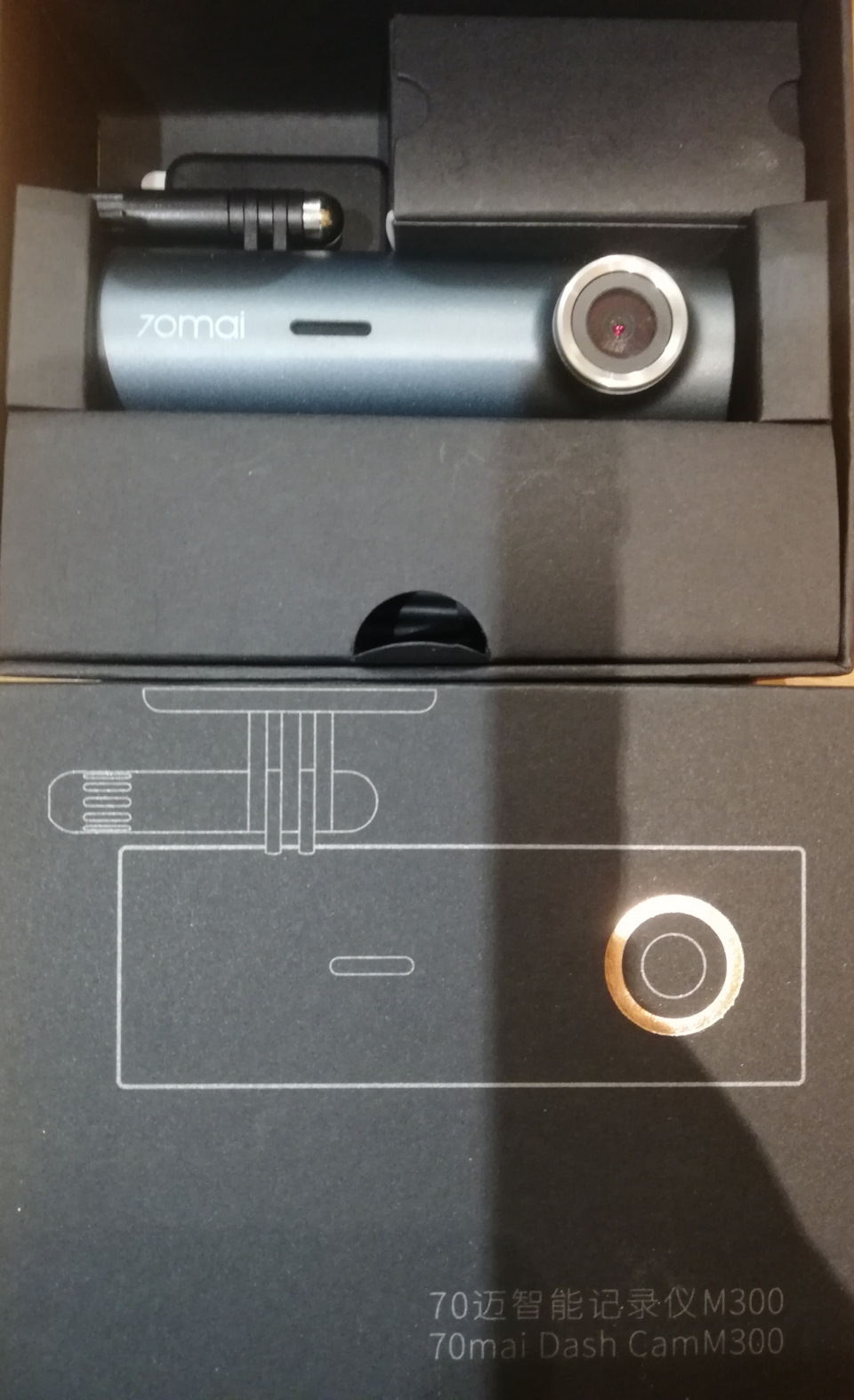

регистратор

Полный размер

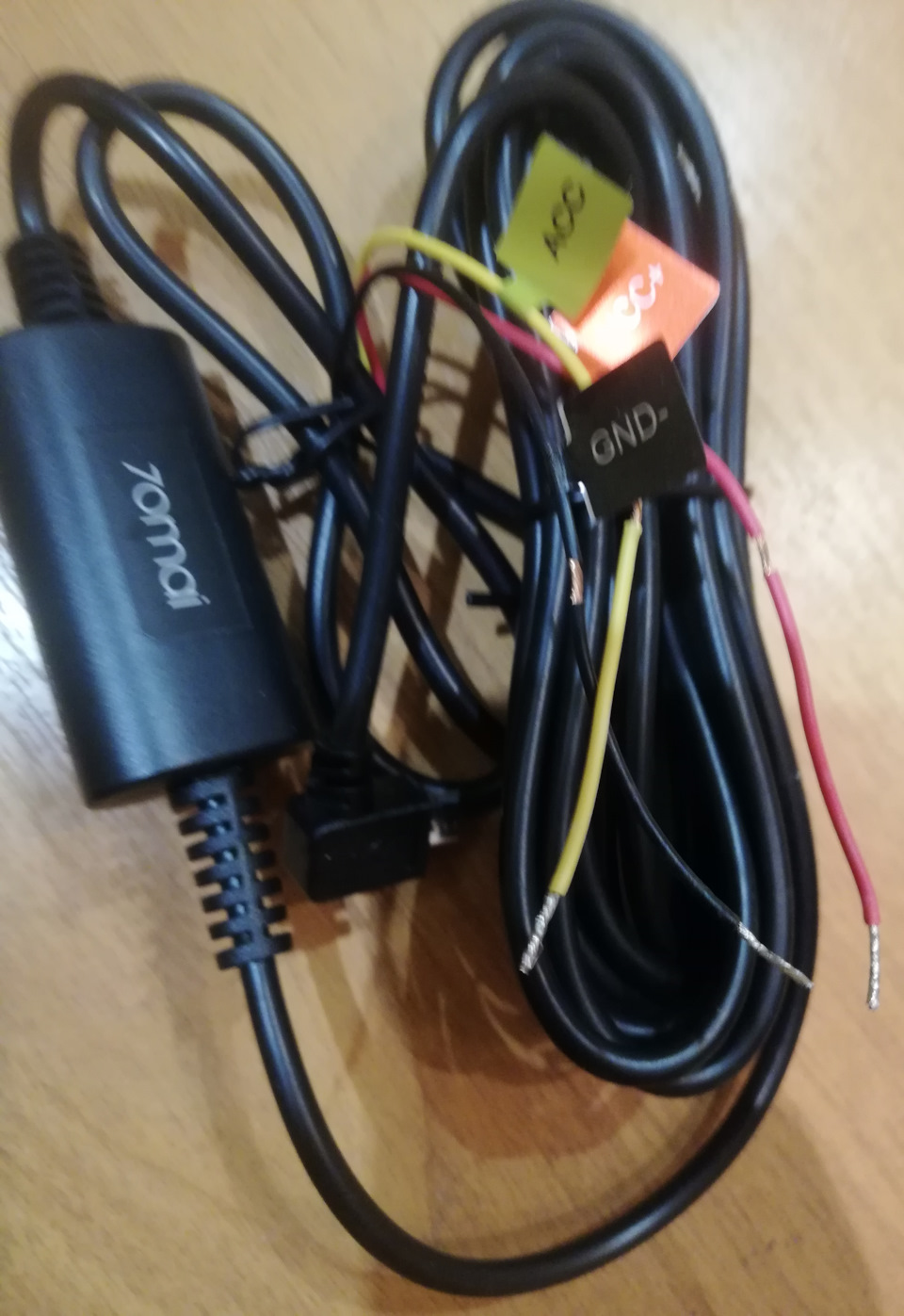

кит к регу, кстати, блок имеет защиту, при просадке АКБ ниже 11,4 отключает потребление

так же приобрел в интернет-магазине Би-Би сопутствующие установке товары:
1. Мультиметр 830В BI107462, бренд неизвестен, но что порадовало, и чего я не учел при покупке, что в нем уже была установлена батарейка(даже пульты от ТВ без них идут), тип «Крона». Что о нем сказать… да фик знает, работает, стоит 370р, и это с батарейкой в комплекте. Ради интереса посмотрел в яндексе, крона дюрацел от 490р стоит, навскидку самая дешевая эра 190р )))). Куча измерений, но я в них не бум-бум особо.
2. Ответвитель предохранителей NORD YADA MINI W269 907501 110р/шт 4 шт., надо было 2, но взял про запас )). Все норм, но вот в сам ответвитель преды вставляются с приличным усилием, правда вынув-вставив пару раз, вроде получше. Скажу сразу, с нашими предами-миниками с этими ответвителями особо не разгуляешься, места оч мало.
3. Материал уплотнительный STP МАДЕЛИН Н 1.5х200 см 59р., ну тут все понятно, я правда его не очень рационально использовал, в итоге не осталось ничего, а по факту половину наверное можно было сохранить )) И еще взял по 3шт. разных предов по 27р/шт., 5-10-15-20А, тоже NORD YADA, что интересно, они с индикатором(вроде диод) на торце, если сгорит, то начинает светится, любопытно стало, надеюсь свечение не наблюдать. )))
Кстати про выбор этого магазина. Как всегда поиском занялся в последний момент, в любых андексах-мазонах самовывозом вариантов полно, но на след. день, причем когда по времени товар будет не ясно, а тут по пути на дачу есть розничный магазин этой сети, и что очень порадовало, заказывал так же вечером, все товары были в этом магазе в наличии, все тут же зарезервировали под меня, самовывоз бесплатно без ограничений по цене, после оплаты, через пару часов пришли смс о готовности. Просто идеально ))

70MAI Dash Cam 1S Midrive D06. hardware kit. Подключение к блоку предохранителей.

Вчера с утречка поискал на Д2 про подключение, сделал задумки-наметки и поехал на работу. После работы старт, заехал в би-би, забрал заказы и через 6км за полчаса пробки я на даче. Пообедали, взял мультиметр и пошел смотреть, что да как…
АСС (+ зажигания) решил брать с пред.№1, передний стеклоподъемник, второй сверху ряд, первый пред слева, 30А, кстати, почему от него, а не от преда прикуривателя например? Прикуриватель при заводке ДВС + пропадает, подается снова после запуска, сейчас регик включается по зажиганию, при старте ДВС не прерывается. Зеркало запитано просто через прикуриватель, оно при повороте ключа включается, при запуске прерывается, и потом включается 2-й раз.
А вот дальше нужен постоянный плюс, а тут все под вопросом. В предыдущей теме этот вопрос был самым главным, однозначного ответа не получил, да и поиск не очень помог.

Сразу объясню, по схеме подключения, постоянный + нужен для функции «режим парковки», когда заглушили авто, поставили на охрану, и если сработает G-сенсор регистратора, то регик включит запись, хотя он и был выключен на этот момент. Включил логику, посмотрел схему предов, выключил зажигание. Сигнал нажимаю, бибикает, дальним моргаю, моргает, магнитолу включаю кнопкой, музыка играет.

Значит плюс там есть. Мультиметр тоже это показал на всех 4-х предах. Далее по совету из пред. темы зажимаем концевик водительской двери, ставлю авто на охрану, и снова меряю + на этих предах, он не пропал. Осталось решить куда цеплять. Дальний отпал сразу, ответвитель АСС+ оба дальних(отдельно на левую и правую фару) преда перекрыл, от сигнала тоже не подошел, ножка ответвителя опять упирается в предыдущий. значит №16, мультимедиа. И вот тут начались чудеса…

Полный размер

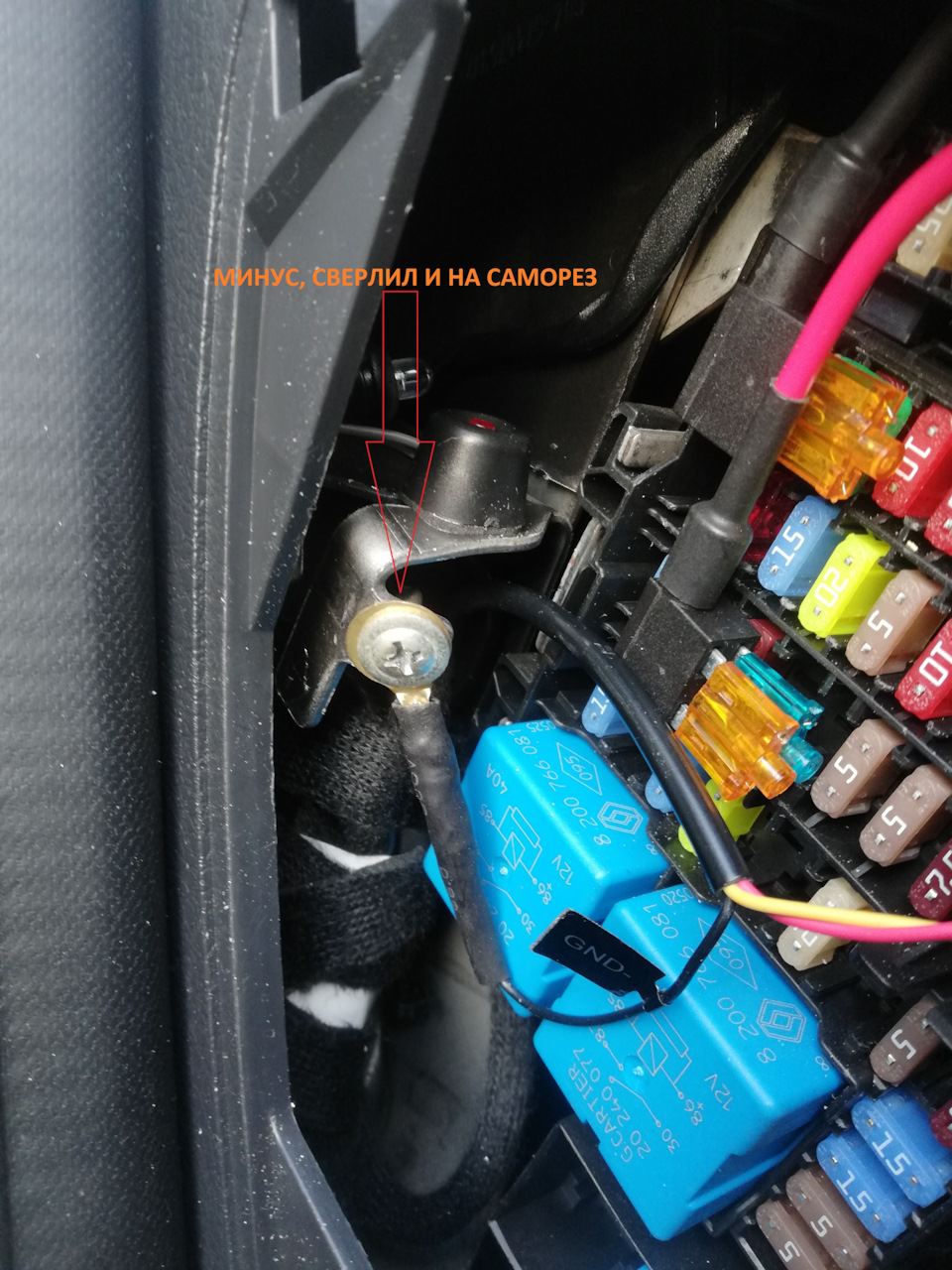

так подключил 1

Полный размер

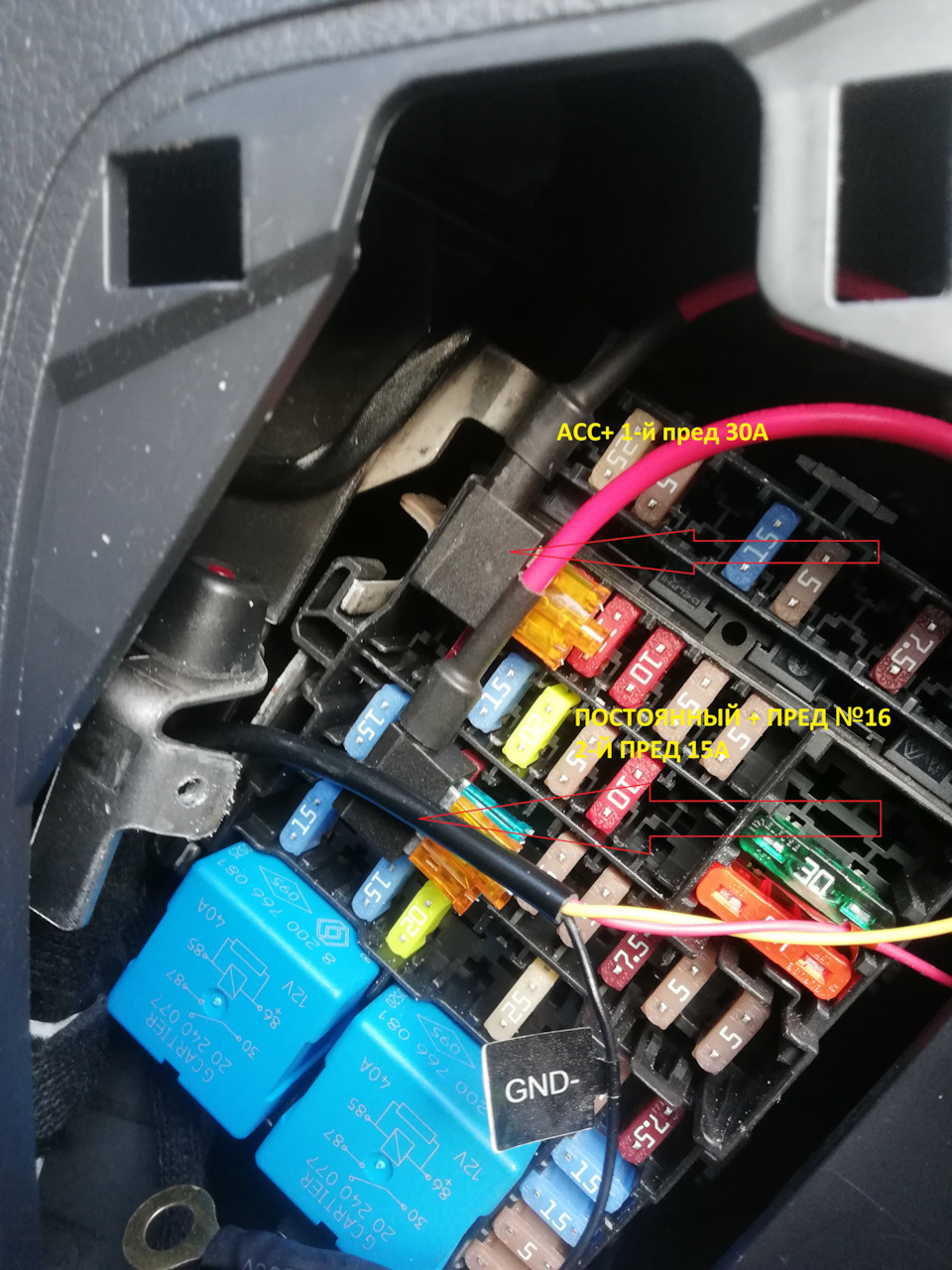

так подключил2

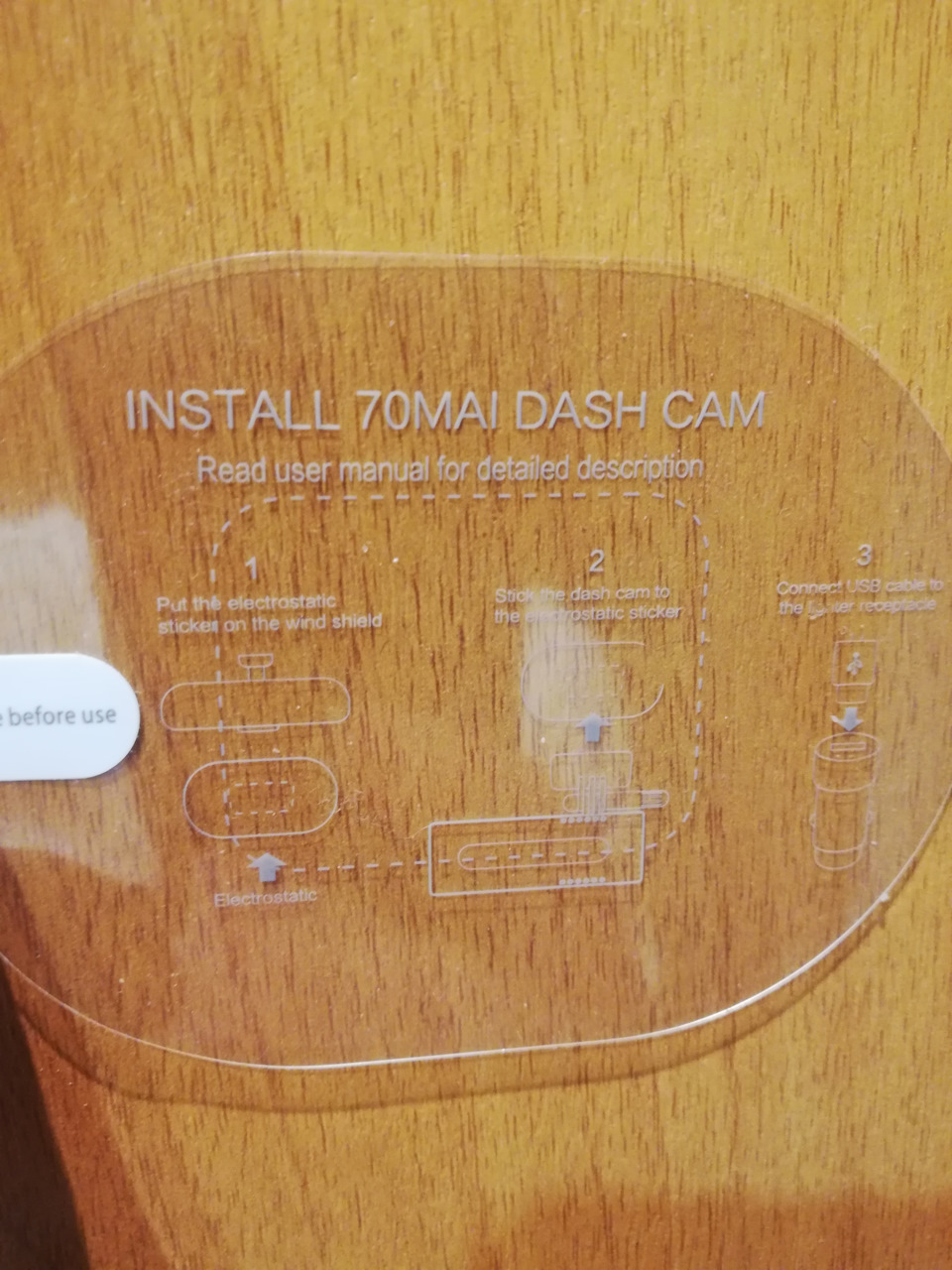

Чудо первое: в комплекте есть 2 чудо-нано пленки, её надо наклеить на стекло, а уже на эту пленку клеить сам регик

Полный размер
нано-пленка, редкостное УГ

На Д2 про 70mai читал отзыв(сорри, не запомнил автора, пока искал про подключение, прочитано много тем было), что пленка отваливается, он клеил в итоге просто на стекло. Я же решил попробовать наступить на те же грабли, обезжирил стекло, приклеил пленку… Пока соединял ответвители к проводам от кита, прошло время, нано-пленка должна закрепится. Солнце начинает садиться, температура падать, самое время клеить регик. Хотя были большие сомнения по этой пленке… Приклеил регик. Вроде все хорошо, уже темно и холодно, провод тянуть буду утром. Пока суть да дело, и не совсем стемнело, решил еще раз посмотреть этот самый + постоянный…
И вот оно чудо второе, но САМОЕ ГЛАВНОЕ! Пред №16, мультимедиа, подогрев сидушек и еще что-то, зажигание выключено, мультимер показывает 0,0… Включаю магнитолу, она работает… Да ладно… Включаю зажигание, мультимер показывает 12,43… Лезу в дальний, выключаю зажигание, моргаю, горит, мультимер снова показывает 0,0, включаю зажигание, снова 12,4… Сигнал, снова выключаю, нажимаю, сигналит… мультимер, ну вы поняли…Короче финиш… Плюс на предах есть, но мультимер их не видит, причем ни на какой ножке, если вынимаю пред, то не сигналит, дальний не горит… Короче ну его нафик, пора уже спать. Долго пытался понять, почему сначала напряжение на этих предах было, а потом пропало, не понял. Ну и ладно, регик проверен, работает, «режим парковки» хотелось, но и без него столько живем, что не страшно, а может и будет работать. Кстати, забегу вперед, подключая просто от прикуривателя, что бы настроить положение, в настройках приложения режим парковки нельзя включить, т.к. он работает только если подключение через кит, после когда подключил через кит, режим парковки удалось включить.
Сегодня с утра выхожу, -3, подхожу к машине, и как и ожидал, регистратора не вижу… Отвалилась эта пленка от стекла. Кстати сам рег к пленке приклеился отлично, отдирался тяжело, а пленка на ощупь вообще без клея как буд-то, она скорее всего отвалится просто под своим весом, не говоря про рег ))). Благо в комплекте есть запасной скотч для регистратора, как и 2-я пленка, и думаю это не просто так ))). Отодрал, приклеил запасной, и приклеил рег просто на стекло. Все это утром по морозу, хотя предварительно прогрел стекло, и печкой и подогревом, путь домой без происшествий, завтра посмотрю еще раз, надеюсь не отпадет ))).

Полный размер
вид из салона

Полный размер

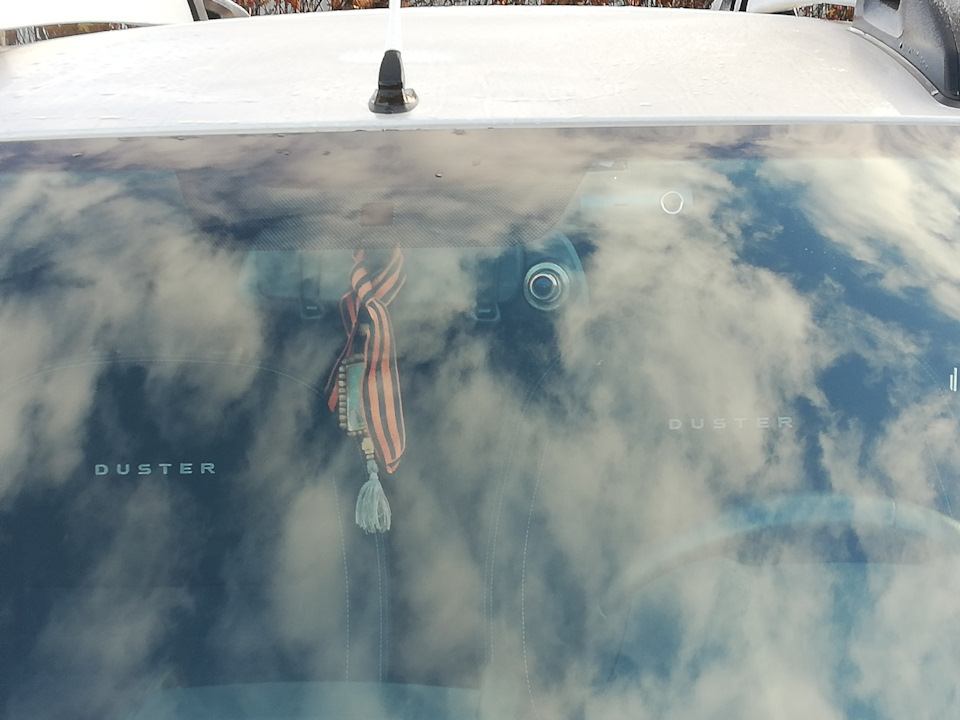

вид снаружи, теперь гаеры точно не будут тормозить, столько камер )))

По приезду домой скачал пару видео, через приложение дома скинул на комп. Видео пишется в качестве 1296P, можно и 1080Р, но зачем )) 3 мин=360Мб, что порадовало, скачивание видео занимает примерно минуту +/-, на зеркале скачать гораздо меньший объем по тому же ви-фи занимало гораздо больше времени. Качество видео мне понравилось, единственно, так же есть рябь-снежинки от обогрева лобового на солнце, но меньше чем на предыдущем регике.
Итог:
я доволен приобретением, во-первых по размерам все подошло, и зеркало осталось, а это наверное для меня был главный критерий, да и цена хорошая.
качество записи пока на 5, осталось протестить в ночи. Прошивка родная, сегодня при подключении выдал уведомление, что рег можно обновить, скачалось быстро, на рег установилось тоже шустро.
Вообщем несмотря на некоторые моменты при инсталляции, я пока остался доволен.
UPD. Сегодня переделал постоянный плюс, т.к. не работал в итоге режим парковки. Подключил на пред. №31 щиток приборов.

Полный размер
нижний ряд, 2-й справа пред на 5А, слева пусто, справа на 7,5А

Теперь при выключении зажигания он вещает, что «режим парковки включится автоматически через 5 минут», а когда заводишь, если было событие, «есть новая запись в режиме парковки», пока менял пред., сбросились часы, так что не забудьте настроить )) Теперь точно работает, проверял так же ударом по стеклу, включает запись )) Чувствительность хоть и стоит высокая, но при легких постукиваниях по крылу запись не включилась, возможно если просто кто-то притрется, то запись не начнется, надеюсь я этого никогда не узнаю )))

Источник: www.drive2.ru

Руководство пользователя комплекта оборудования 70mai UP03

Уважаемый клиент,
Благодарим вас за покупку нашего продукта. Пожалуйста, внимательно прочтите следующие инструкции перед первым использованием и сохраните это руководство для использования в будущем. Обратите особое внимание на инструкции по технике безопасности. Если у вас есть какие-либо вопросы или комментарии по поводу устройства, обратитесь в службу поддержки клиентов.

• www.alza.co.uk/контакт
• ✆ +44 (0) 203 514 4411
• Импортер Alza.cz as, Jankovcova 1522/53, Holešovice, 170 00 Praha 7, www.alza.cz

Пожалуйста, внимательно прочтите это руководство перед использованием продукта и храните его в надежном месте.

Продукт закончилсяview

Примечание. Иллюстрации продукта, аксессуаров и пользовательского интерфейса в руководстве пользователя служат только для справки. Фактический продукт и функции могут отличаться из-за улучшений продукта.

функции

В качестве аксессуара к автомобильным устройствам 70mai этот продукт необходимо использовать с основным устройством. После правильной установки и подключения к основному устройству комплект оборудования 70mai будет подавать питание и передавать сигналы ACC на основное устройство, а также обеспечивать низкий уровень громкости.tage защита от переразряда автомобильного аккумулятора из-за непрерывной работы основного устройства.

Поддерживаемые Устройства

Этот продукт совместим с автомобильными устройствами Xiaomi и Mijia, поддерживающими наблюдение за парковкой, производства 70mai. Этот продукт оснащен портом USB Type-C и не поддерживает основные устройства, в которых используется разъем USB-A.
Важная заметка: Для смарт-view зеркал и других интеллектуальных автомобильных продуктов, измените режим включения/выключения питания на «режим обнаружения ACC» в настройках включения/выключения питания после установки и подключения комплекта оборудования. В противном случае основное устройство может выйти из строя.

Установка

• Штатный электрический предохранитель с выходом voltagе 12-30В и выходной ток 2.4А.
• Предохранитель питания АСС

Шаг 2: Подключение комплекта оборудования к блоку предохранителей
Подсоедините провода аппаратного комплекта к блоку предохранителей следующим образом:

• Подключите силовой кабель (красный) к штатному электропредохранителю с выходной мощностью.tagе 12-30 В и выходной ток 2.4 А внутри блока предохранителей.
• Подсоедините сигнальный кабель ACC (желтый) к предохранителю питания ACC внутри блока предохранителей.
• Подсоедините провод заземления (черный) к отрицательной клемме или заземлению блока предохранителей.

Важные замечания:

• Фактическая установка и путь подключения аппаратного комплекта могут отличаться от иллюстраций в руководстве. Пожалуйста, обратитесь за помощью к профессиональному специалисту
• Перед установкой и подключением выключите двигатель автомобиля и питание, чтобы предотвратить короткое замыкание.

Шаг 3: Проверка соединения и сигнала ACC
Умный тыл-view зеркала и другие умные устройства в автомобиле

Пожалуйста, выполните следующие действия, чтобы проверить подключение и сигнал ACC:

• Подключите порт USB аппаратного комплекта к розетке питания основного устройства (DC/IN). Запустите двигатель и дождитесь включения основного устройства. Если основное устройство не включается, нажмите и удерживайте кнопку питания, чтобы включить его вручную. Если отображается сообщение «Подключите к внешнему источнику питания», проверьте кабель питания комплекта оборудования, чтобы убедиться, что он правильно подключен к штатному электрическому предохранителю.
• После включения основного устройства перейдите в «Настройки» > «Настройки включения/выключения питания» и выберите «Режим обнаружения ACC». Перезагрузите основное устройство, чтобы новые настройки вступили в силу.
• После перезапуска основного устройства выключите двигатель и выньте ключ. Проверьте, не выключается ли основное устройство и не переходит ли оно в спящий режим. Для некоторых карт сигнал отключения питания ACC срабатывает только при открытии двери сиденья водителя после выключения двигателя. Некоторые модели автомобилей включают сигнал отключения питания ACC только после того, как двигатель был выключен в течение определенного периода времени. Для таких автомобилей понаблюдайте в течение некоторого времени после отключения питания ACC, чтобы убедиться, что основное устройство не выключается и не переходит в спящий режим.
• После того, как основное устройство выключится или перейдет в спящий режим, перезапустите двигатель и проверьте, включается ли основное устройство автоматически.

Приведенные выше шаги показывают, что соединение выполнено правильно и что сигнал ACC может быть активирован правильно.

Видеорегистраторы
Пожалуйста, выполните следующие действия, чтобы проверить подключение и сигнал ACC:

• Подключите порт USB аппаратного комплекта к розетке питания основного устройства (DC/IN). Запустите двигатель и дождитесь включения основного устройства. Если основное устройство не включается, нажмите и удерживайте кнопку питания, чтобы включить его вручную. Если отображается сообщение «Подключите к внешнему источнику питания», проверьте кабель питания комплекта оборудования, чтобы убедиться, что он правильно подключен к штатному электрическому предохранителю.
• После включения основного устройства заглушите двигатель и выньте ключ. Проверьте, не выключается ли основное устройство и не переходит ли оно в спящий режим. Для некоторых автомобилей сигнал отключения питания ACC срабатывает только при открытии двери сиденья водителя после выключения двигателя. Некоторые модели автомобилей включают сигнал отключения питания ACC только после того, как двигатель был выключен в течение определенного периода времени. Для таких автомобилей понаблюдайте в течение некоторого времени после отключения питания ACC, чтобы убедиться, что основное устройство не выключается и не переходит в спящий режим.
• После того, как основное устройство выключится или перейдет в спящий режим, перезапустите двигатель и проверьте, включается ли основное устройство автоматически.

Приведенные выше шаги показывают, что соединение выполнено правильно и что сигнал ACC может быть активирован правильно.
Если проверка соединения или сигнала ACC не удалась, проверьте проводку комплекта оборудования и убедитесь, что предохранитель и заземление подключены правильно. Если соединение правильное, но проверка не удалась, обратитесь за помощью в сервисный центр.
Убедившись в правильности подключения и сигнала ACC, переходите к следующему шагу — укладке кабелей.

Шаг 4: Управление кабелями
Направьте аппаратный комплект к месту расположения основного устройства. Если крепежный комплект слишком длинный, свяжите его, но не обрезайте. Вырезание аппаратного комплекта повлияет на питание и сигнал ACC на основное устройство.

Включение функции наблюдения за парковкой

Функция наблюдения за парковкой по умолчанию отключена и должна быть включена на основном устройстве. Обратитесь к руководству пользователя основного устройства, чтобы узнать, как настроить параметры.
Внимание: Пожалуйста, внимательно прочитайте все примечания и инструкции перед использованием этого продукта, чтобы обеспечить безопасность.

• Пожалуйста, попросите профессионального техника выполнить установку. Наша компания не несет ответственности за короткое замыкание автомобильного блока питания и повреждение автомобильного аккумулятора или салона из-за неправильной установки.
• Наша компания не несет ответственности за любые убытки, возникшие в результате установки продукта, если они не вызваны проблемами с качеством продукта.
• На производительность этого продукта влияет надежность автомобильного источника питания, автомобильного аккумулятора и основного устройства. Наша компания не несет ответственности за какие-либо убытки, связанные с неисправностью данного продукта, за исключением случаев, когда это вызвано проблемами с качеством продукции.
• Некоторые автомобили не могут обнаружить изменения в сигналах ACC при включении или выключении двигателя. Для таких автомобилей аппаратный комплект 70mai не способен передавать сигналы АСС на основное устройство. Это может привести к тому, что некоторые функции будут недоступны.
• Пожалуйста, используйте этот продукт только в законных целях

Характеристики

• Продукт 70май Комплект оборудования
• Модель Мидрайв UP03
• Вход постоянного тока 12~ 30V
• Выход 5V ⎓ 2.4 А
• Отрицательная автомобильная розетка ГНК (-)
• Положительная автомобильная розетка ВКК (+)
• Автомобиль мощность АСС
• Низкая громкостьtagэлектронная защита 11.6V

Условия гарантии

Гарантия на новый товар, приобретенный в сети продаж Alza.cz, составляет 2 года. Если вам нужен ремонт или другие услуги в течение гарантийного срока, свяжитесь напрямую с продавцом продукта, вы должны предоставить оригинал подтверждения покупки с датой покупки.

Следующее считается противоречащим условиям гарантии, в отношении которых заявленная претензия не может быть признана:

• Использование продукта для любых целей, кроме тех, для которых он предназначен, или несоблюдение инструкций по техническому обслуживанию, эксплуатации и обслуживанию продукта.
• Повреждение товара в результате стихийного бедствия, вмешательства постороннего лица или механически по вине покупателя (например, при транспортировке, очистке неподходящими средствами и т.п.).
• Естественный износ и старение расходных материалов или компонентов во время использования (например, аккумуляторов и т. Д.).
• Воздействие неблагоприятных внешних воздействий, таких как солнечный свет и другое излучение или электромагнитные поля, проникновение жидкости, проникновение объекта, перенапряжение в сетиtagе, объем электростатического разрядаtage (включая молнию), неисправность питания или входного напряженияtage и несоответствующая полярность этого томаtagе, химические процессы, такие как использованные источники питания и т. д.
• Если кто-либо производил модификации, доработки, переделки конструкции или адаптацию для изменения или расширения функций изделия по сравнению с купленной конструкцией или использования неоригинальных комплектующих

Декларация соответствия ЕС
Идентификационные данные уполномоченного представителя производителя / импортера:

• Импортер: Alza.cz как
• Зарегистрированный офис: Янковцова 1522/53, Голешовице, 170 00 Прага 7
• CIN: 27082440

Вышеуказанный продукт был протестирован в соответствии со стандартом (ами), используемым для демонстрации соответствия основным требованиям, изложенным в Директиве (ах):

• Директива № 2014/30/ЕС
• Директива № 2011/65 / EU с поправками 2015/863 / EU

WEEE
Этот продукт нельзя утилизировать как обычные бытовые отходы в соответствии с Директивой ЕС по утилизации электрического и электронного оборудования (WEEE — 2012/19 / EU). Вместо этого он должен быть возвращен в место покупки или передан в общественный пункт приема вторсырья. Обеспечивая правильную утилизацию этого продукта, вы поможете предотвратить возможные негативные последствия для окружающей среды и здоровья человека, которые в противном случае могли бы быть вызваны ненадлежащим обращением с отходами этого продукта. Свяжитесь с местными властями или ближайшим пунктом сбора для получения более подробной информации. Неправильная утилизация этого типа отходов может привести к штрафам в соответствии с национальными правилами.

Документы / Ресурсы
