Недавно на таких сайтах, как eBay / Aliexpress и подобных, нечестные продавцы начали продавать всевозможные приемники RTL-SDR под брендом «RTL-SDR Blog». Приемники с синими, зелеными или острыми прямоугольными серебряными корпусами с желтой печатной платой — никакого отношения к RTL-SDR Blog не имеют! В этих приемниках используются компоненты более низкого качества, спроектированы чтобы максимально удешевить RTL-SDR и могут не иметь всех функций V3. Лучшее место для покупки оригинальных RTL-SDR V3 на официальном сайте rtl-sdr.com, на eBay или Aliexpress, также можно заказать у локальных реселлеров: [Ukraine], [UK], [Germany], [India], [Italy], [Spain], [Brazil], [France], [Poland], [Sweden], [Australia] плыть».
Возникает вопрос, а как же он принимает? Ответ — на УКВ как-то принимает, ниже 28МГц — НИКАК. Скриншоты прилагаются
Дешевый клон RSP1. Сравнение с RTL-SDR. Спектроанализатор

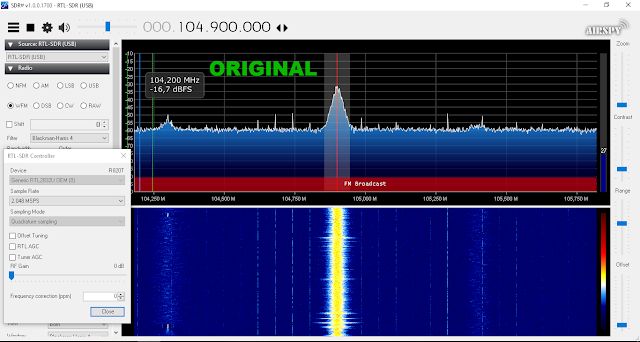

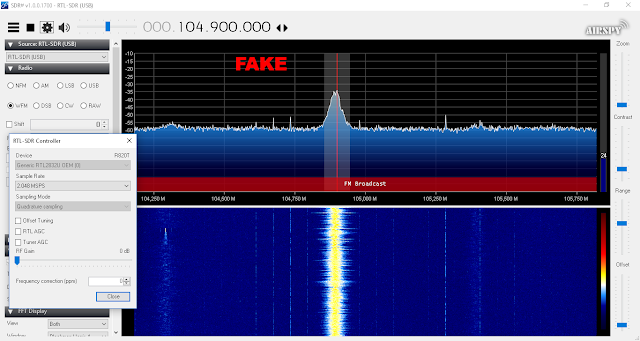

На верхней картинке видно, что установлена частота 104.9 МГц, но сигнал находится на несколько кГц ниже. Оригинальный V3 такой проблемы не имеет.
Недавно на OLX появилось объявление с продажей подделки. В описании (которое полностью было скопировано у меня, с незначительными изменениями) нигде не указано, что это подделка и характеристики указаны для оригинального V3. скриншот объявления
Источник: ur7hbq.blogspot.com
RTL-SDR V3 — Улучшенная версия популярного SDR приёмника
57.JPG» />
- Цена: $21,95
- Перейти в магазин
Обзор особо не планировался, но после появления соседнего обзора мне показалось полезным описать и более дешёвый и чуть более качественный вариант sdr-приёмника от www.rtl-sdr.com/buy-rtl-sdr-dvb-t-dongles/
(сейчас там дешевле, но на ebay была акция)
Плюсы: цена, термостабильный кварцевый генератор (TCXO), режим директ сэмплинга для приёма на КВ (входной усилитель есть) и алюминиевый корпус для лучшего теплоотвода.
Покупка/доставка
Куплен он был в ноябре по акции 10/20$ — mysku.club/blog/discounts/58052.html за 690 руб. Доставка «Economy Shipping from China/Hong Kong/Taiwan» оказалась с нормальным треком и посылка дошла за неплохие для декабря 20 дней.
Параллельно на али, вместе с другими, был куплен переходник, для подключения приёмника к обычному тв разъёму IEC To SMA.
SDRPlay с AliExpress. Приёмник от 0 до 2000 МГц. RSP1.
В сравнении с обычным свистком:
Фото актуальное, краска как видим оказалась не слишком стойкой.
Обзоры
На всякий случай — SDR приёмник, это такая штука, которая позволяет оцифровать и передать на компьютер кусок радиодиапазона, который комп сможет как угодно обрабатывать.
Возможные применения
Для чего его использовал я:
Тривиальное — фм радио и звук аналоговых тв каналов, ну и плюс китайцы и около того на кв. С помощью SDRSharp / HDSDR / SDRConsole.
Радиолюбители — на 7 и 14 МГц в ssb.
МКС — 145.8 МГц, голос в nfm и картинки с помощью программы mmsstv.
Atis — просто аэропортовский ам передатчик с погодой.
Adsb — маяки на самолётах (софт RTL1090).
Датчики метеостанции на 433 МГц (софт rtl_433).
И отчасти аналоговое тв — в ч/б и без звука т.к. на всё нужна полоса 8 МГц, а тут 2-3 МГц (софт TVSharp).
Для чего ещё его предлагают использовать:
Use as a police radio scanner.
Listening to EMS/Ambulance/Fire communications.
Listening to aircraft traffic control conversations.
Tracking aircraft positions like a radar with ADSB decoding.
Decoding aircraft ACARS short messages.
Scanning trunking radio conversations.
Decoding unencrypted digital voice transmissions such as P25/DMR/D-STAR.
Tracking maritime boat positions like a radar with AIS decoding.
Decoding POCSAG/FLEX pager traffic.
Scanning for cordless phones and baby monitors.
Tracking and receiving meteorological agency launched weather balloon data.
Tracking your own self launched high altitude balloon for payload recovery.
Receiving wireless temperature sensors and wireless power meter sensors.
Listening to VHF amateur radio.
Decoding ham radio APRS packets.
Watching analogue broadcast TV.
Sniffing GSM signals.
Using rtl-sdr on your Android device as a portable radio scanner.
Receiving GPS signals and decoding them.
Using rtl-sdr as a spectrum analyzer.
Receiving NOAA weather satellite images.
Listening to satellites and the ISS.
Radio astronomy.
Monitoring meteor scatter.
Listening to FM radio, and decoding RDS information.
Listening to DAB broadcast radio.
Listening to and decoding HD-Radio (NRSC5).
Use rtl-sdr as a panadapter for your traditional hardware radio.
Decoding taxi mobile data terminal signals.
Use rtl-sdr as a high quality entropy source for random number generation.
Use rtl-sdr as a noise figure indicator.
Reverse engineering unknown protocols.
Triangulating the source of a signal.
Searching for RF noise sources.
Characterizing RF filters and measuring antenna SWR.
Decoding Inmarsat STD-C EGC geosynchronous satellites.
Написано про него много и повторять написанное, наверное ни к чему, поэтому дам ссылки и пройдусь по некоторым не раскрытым моментам.
На муське:
Android и SDR Touch — mysku.club/blog/china-stores/65819.html
Windows и SDRSharp — mysku.club/blog/ebay/25255.html
Большая тема на радиосканнере: www.radioscanner.ru/forum/topic45014.html
Ссылки на zadig, если что: blog.radiospy.ru/instrukcii/rtl-sdr-pervoe-vklyuchenie.html
Подробный обзор V3 с измерением чувствительности (0.2 мкВ на укв, 1 мкВ на кв): radiochief.ru/radio/obzor-sdr-priemnika-ot-rtl-sdr-com-v-3/
Сравнение с аналогами
Как видим здесь используется своя собственная плата, а не вытащенная из свистка. Использован термостабильный кварцевый генератор (TCXO), не плывущий при нагреве свистка. К тому же, у моего приёмника частота кварца была выставлена заметно точнее чем у синего свистка, отклонение частоты несущей тв каналов — пара килогерц.
В отличие от обычного свистка, в левом нижнем углу платы можно увидеть шестиног усилителя, а в правом нижнем углу трансформатор — они используются в режиме директ сэмплинга для приёма КВ.
Вместо обычного стабилизатора AMS1117 используется более качественный LDO AP2114 (справа вверху).
В конце нужно упомянуть и недостатки, но они обусловлены использованием R820T2 и RTL2832U. Это небольшой динамический диапазон приёмника ввиду использования 8 битного ацп и зеркалка на кв, как следствие директ сэмплинга.
Впрочем, на практике самым слабым местом долго будет являться антенна, ибо помех в городе море.
Как он работает
Как ни странно, но несмотря на популярность, подробного описания работы приёмника я не встречал, и было непонятно как он избавляется от зеркалки имея такую низкую пч. Пришлось разбираться самому. Приёмник содержит два основных чипа:
R820T2 это тюнер с заявленной полосой от «42 to 1002 MHz» (реально больше — 24 ~1700 МГц) и подавлением боковой «Image rejection: 65 dBc». На выходе промежуточная частота 3.57 МГц.
Подавление боковой кажется слишком большим для дешёвого аналога, но особых вариантов вроде бы нет. Хотя сейчас и есть тюнеры от silabs с цифровой обработкой, но R820T вышел в 2011 и разработан он был не грандами.
И поискав удалось найти статью — где филипс ещё в 2005 описывал чип тюнера с аналоговым подавлением в 58dB (двойной квадратурный смеситель и полифайзеры). Вскоре после этого в продаже и появились полупроводниковые тюнеры без кучи катушек, с вч частью на TDA8275, явно использующей эти наработки. Судя по параметрам Rafael Microelectronics повторила данное решение.
RTL2832U — ну тут в общем понятно, это 8 битный АЦП с частотой дискретизации 28.8 МГц, (плюс декодер DVB-T и работа с USB). В базовом режиме он оцифровывает окрестности 3.57 МГц.
Что касается полосы в 2-3 MSPS, которую мы видим в SDRSharp, то сигнал ограничивается уже после АЦП — для DAB (Digital Audio Broadcasting), где SDR режим использовался разработчиком чипа, большая полоса была не нужна.
В RTL-SDR V3 можно также переключиться с обычного квадратурного режима (с использованием R820T2) на директ сэмплинг, RTL2832U будет оцифровывать сигнал с других ножек, которые в оригинальном свистке не задействованы. Некоторая проблема этого режима в том, что после половины частоты дискретизации 14.4 МГц (Котельников-Найквист), пойдёт вторая зона Найквиста и мы фактически получаем зеркальную полосу приёма, которую можно убрать только фильтрами на входе.
Как пример, радиолюбитель работает на частоте 14.179 МГц и одновременно его видно (и слышно) на 14.621 (28800-14179).
Питание
Потребление тока — 0.11А в покое и 0.27А при работе. Корпус нагревается до 40-45 градусов (на самых высоких частотах больше).
Примеры работы
Картинка с МКС в режиме SSTV на обычную тв-антенну (как настроить софт — habr.com/post/365373/)
Китайцы и радиолюбители на двадцатке на трёхметровый штырь — (В SDRSharp выбрать файл в качестве источника): yadi.sk/d/51Lr0k7z3aZi7e
