Всем привет. Продолжаем готовиться к велосезону. Продолжаем собирать дешёвый и надёжный вилсет. Приехали втулки novatec. Для подсчёта длины спиц нужны параметры Ka и Kb, коих в интернете я не нашёл.
Замерил сам, делюсь со всеми.
Для расчёта длины спиц использую калькулятор sapim www.sapim.be/kalkulyator-spic
Втулки покупал на Алике вот отсюда Aliexpress.ru/item/400072…042311.0.0.3fa633edXoaXJG . Это уже вторые мои втулки новатек, по предыдущим на другом велосе есть запись ниже. Прошли 3500 км и ничего им нет, и да, они не поддельные, как я раньше думал.

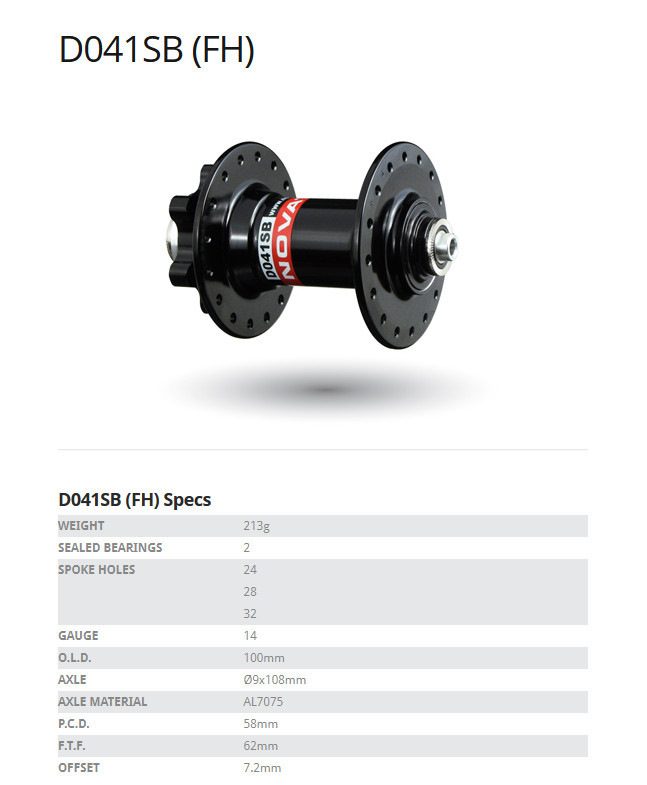

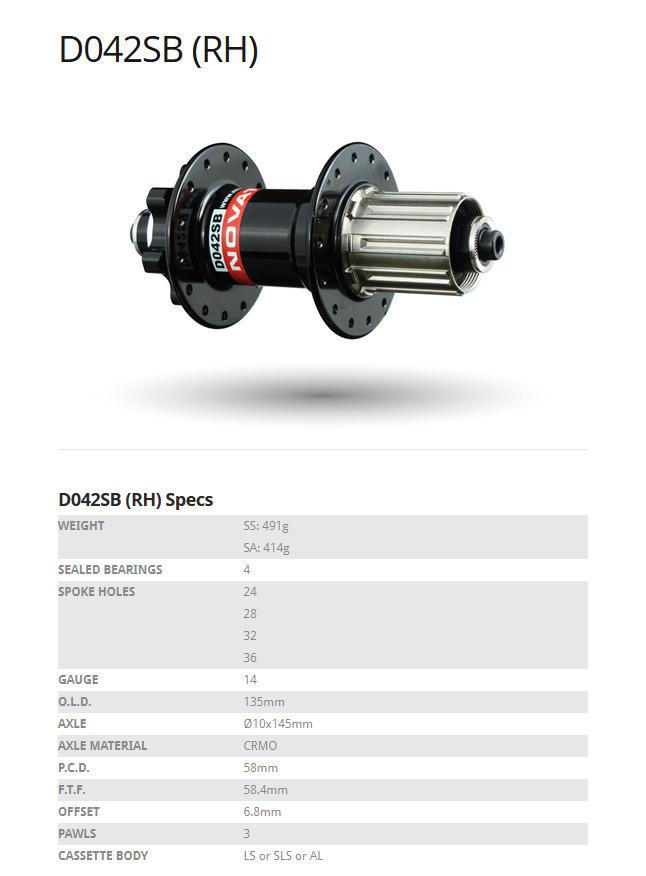

Вот что поразмерам говорит оф сайт
Взято из интернета
Взято из интернета
Но тут нет главных параметров по смещению фланцев относительно краёв втулок
Втулки Novatec D 041/042SB. Обзор.Разборка. Мифы.
Полный размер

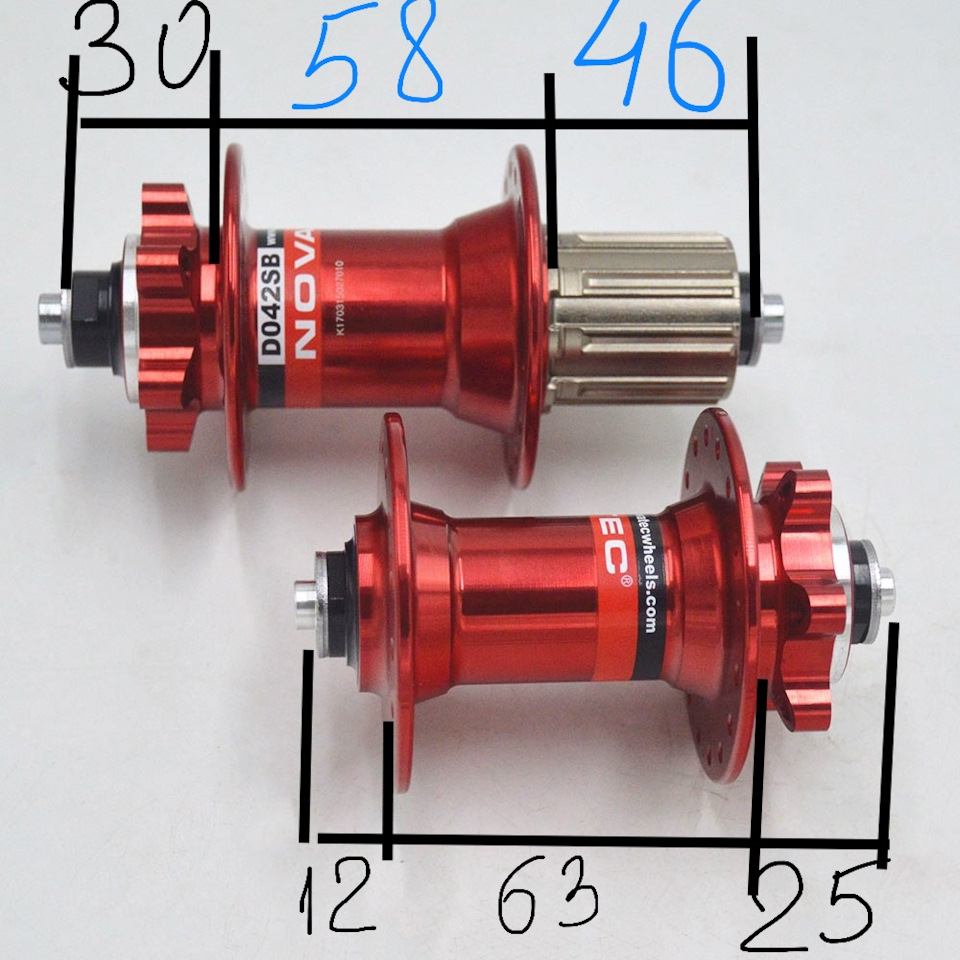

Картинка из интернета. Рисовал на телефоне. размеры ±0.5мм
Полный размер

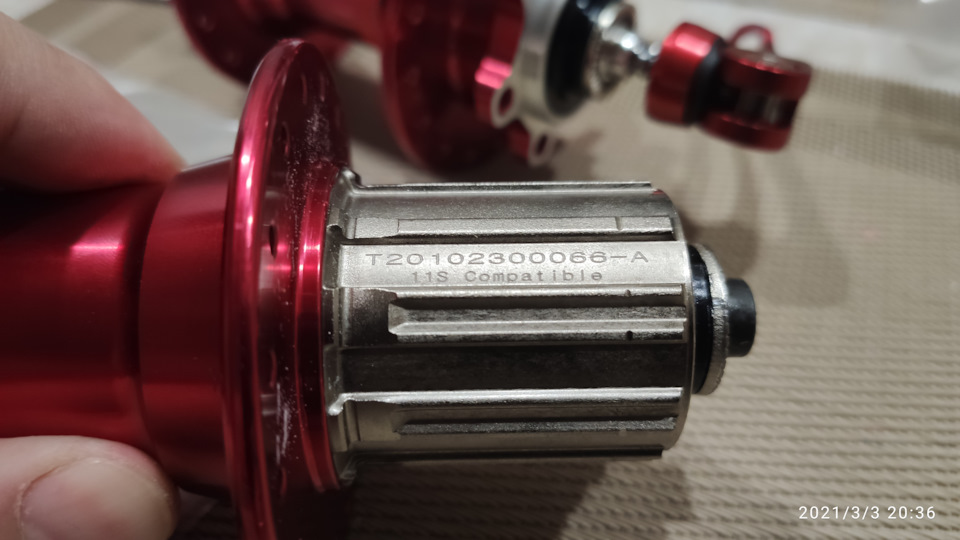

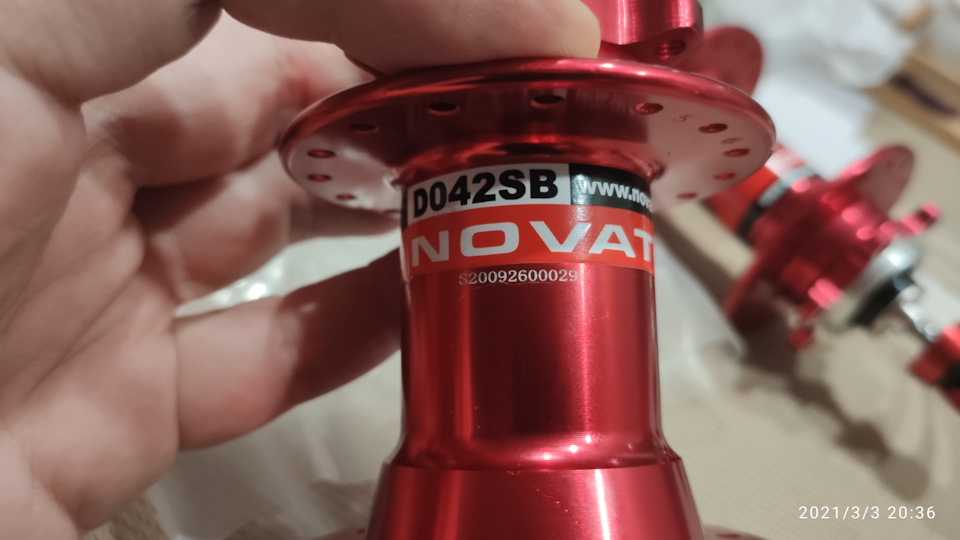

как мы видим у серийного номера первый символ S, что говорит нам о том, что данная втулка сделана в Шеньжени.
Предыдущие мои втулки, которые стоят на 26 колёсах имеют букву К, что означает Куньшань.
Есть ещё буква Т — это тайвань.
Все эти три вида производителя имеют небольшие отличия по косметике и фрезеровке
Полный размер
У втулок разные производители, поэтому в мелочах по внешнему виду они могут отличаться
Полный размер

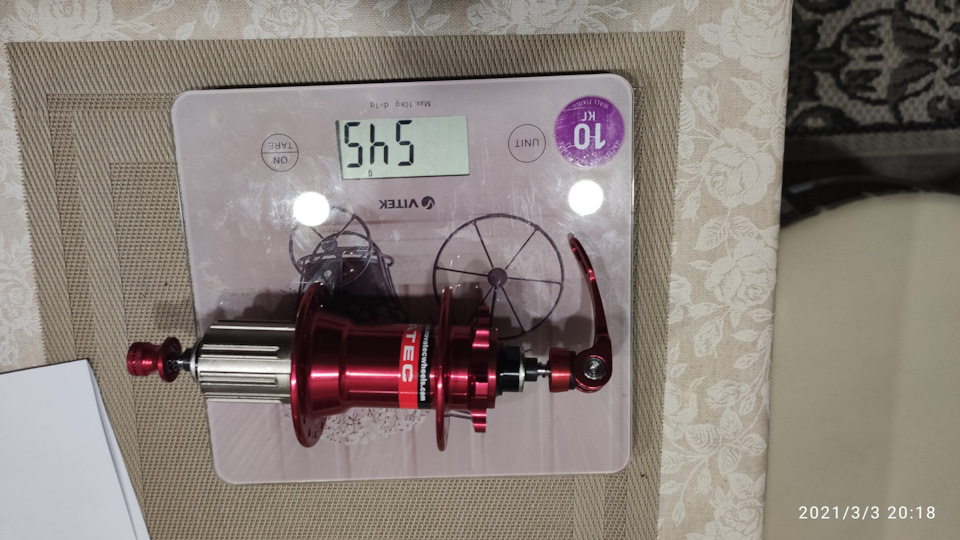

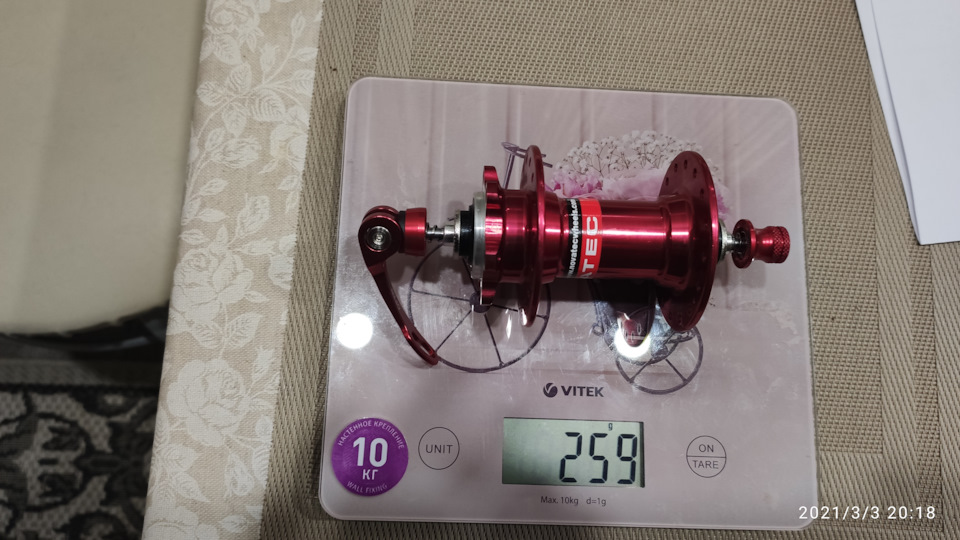

Втулки тяжёлые, обе 800 г
Полный размер

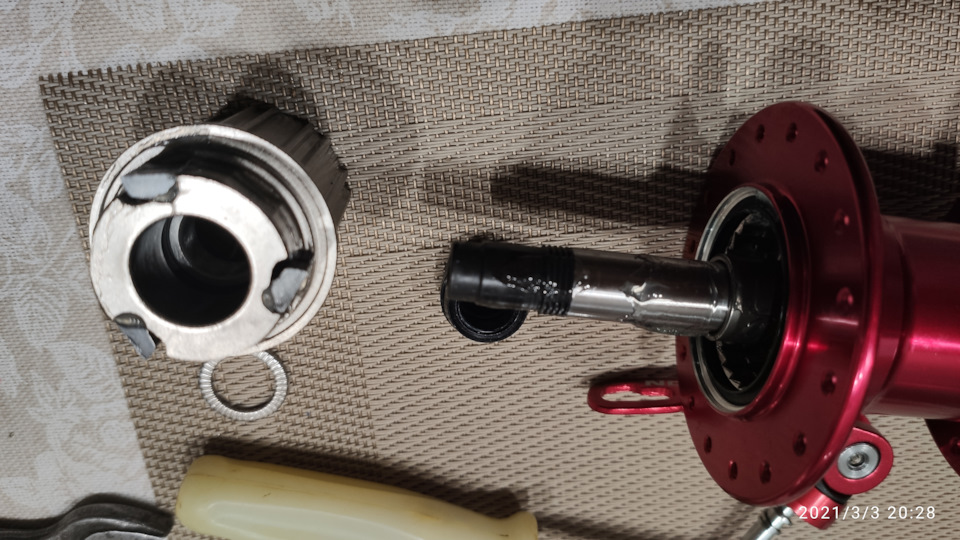

Перед эксплуатацией рекомендую втулку разобрать и промазать барабан. Смазки там не было.
Полный размер
А теперь небольшой жизненный опыт как проще разобрать втулку, если нет узкого ключа на 17. Нужно поддеть алюминиевое кольцо на гайке, снять его и тогда можно будет без проблем подобраться к гайке обычным толстым ключём
Источник: www.drive2.ru
Отзыв: Втулки велосипедные Novatec D041SB D042SB — разумное решение
Все мы видели колесо велосипеда, состоящее из втулки, спиц, обода и покрышки. В этом отзыве речь пойдет о втулке, т. к. именно она воспринимает трение от вращения и поэтому наиболее подвержена износу. Втулки бывают передние и задние, значительно отличаясь по своей конструкции.
МИФ ПРО ЗАДНЮЮ ВТУЛКУ Novatec d041/042sb c Aliexpress
Передняя втулка представляет собой металлический цилиндр с двумя выступами (фланцами) для крепления спиц, в которых может быть от 24 до 36 отверстий. Также, у левой боковины втулки может находиться крепление для тормозного ротора, если она предназначена для работы с дисковыми тормозами. Внутри втулки находятся подшипники и полая ось, через которую проходит вал эксцентрика для закрепления колеса в дропаутах передней вилки.
Задняя втулка имеет аналогичную передней конструкцию, однако в ее составе с правой стороны дополнительно находится барабан с обгонной муфтой, на который крепится кассета со звездами. Обгонная муфта представляет собой размещенный внутри барабана храповый механизм с подпружиненными «собачками», которые упираются в фрезерованные выступы внутренней стенки барабана, обеспечивая возможность свободного вращения только в одном направлении. Т. е. если появляется усилие, передаваемое с цепи на кассету и далее на барабан, то «собачки» упираются в стенки барабана и крутящий момент передается на втулку и далее на колесо. А если колесо вращается в свободном ходе, то «собачки» просто проскакивают по выступам и в результате велосипед издает тот самый треск, который слышал, наверное, каждый человек.
На фото выше блестящий цилиндр с продольными выступами это и есть барабан, на который устанавливается кассета.
Теперь об особенностях рассматриваемых втулок. Обычные втулки изготавливаются на насыпных подшипниках, представляющих собой канавку по внутренней окружности втулки, в которую укладываются металлические шарики. На ось специальными ключами накручиваются конуса, по поверхности которых и скользят шарики.
Отсюда возникают проблемы — в процессе эксплуатации сами шарики изнашиваются (становятся меньше по диаметру), на поверхности конусов тоже появляется выработка и на оси появляется зазор (люфт), т. е. ось неплотно прилегает ко втулке. В результате, при ударе колеса о препятствие (камень на дороге, например) — неплотно прилегающий к конусу шарик ударяется о конус и оставляет на нем микроскопическую вмятину.
А в процессе езды эти вмятины образуют канавку и для ремонта конуса надо или фрезеровать, или менять. В особо тяжелых случаях разбиваются внутренние канавки втулки и тогда замене подлежит вся втулка. Таким образом, при эксплуатации втулки на насыпных подшипниках, необходимо регулярно проверять колесо на наличие люфта и при необходимости его регулировать, менять смазку, заменять износившиеся шарики — все эти технические операции называются «обслуживание втулки». Почему я все это рассказываю так подробно? Да просто потому, что всего этого геморроя в рассматриваемых втулках просто НЕТ! 🙂
Внутри передней втулки Novatec находятся два закрытых промышленных необслуживаемых подшипника с очень большим ресурсом работы. В задней втулке таких подшипников четыре штуки. Все подшипники закрыты снаружи резиновыми пыльниками, а внутри своими штатными пыльниками, таким образом главный враг подшипников — пыль, им не страшна.
Весь период эксплуатации регулировать подшипники не надо, перебирать втулку тоже. Сколько времени составляет срок службы промподшипников? Зависит от условий эксплуатации, но если не допускать попадания воды во втулку (не преодолевать броды по оси в воде), то ресурс составит десятки тысяч километров.
По крайней мере, один мой знакомый для интереса через 12 тыс. км. пробега разобрал такую же заднюю втулку Novatec, проверив состояние смазки в подшипниках. Все было в отличном состоянии. Единственное обслуживание, которое он сделал, это сменил загустевшую смазку в барабане на собачках. Пробег на моих втулках составляет свыше 5 тыс. км., недавно для интереса я открутил барабан посмотреть состояние смазки в собачках — все идеально, смазку менять не стал, собрал все обратно.
Если же подшипники износятся, то их можно легко заменить, выпресовав из втулки съемником, а сами новые подшипники купить в любом автомагазине, т. к. они стандартные и стоят недорого.
Втулки я покупал комплектом, сразу переднюю и заднюю. Они поставляются в фирменной красной картонной коробке, вместе с металлической проставкой для 8-скоростной кассеты (втулки универсальные, для кассет на 8,9, 10 и 11 скоростей), в комплекте идут два фирменных эксцентрика для закрепления колеса в дропаутах вилки.
Таким образом, при установке данных втулок на колеса, получаем следующие преимущества:
1. Высокую надежность компонентов.
2. Отсутствие необходимости периодической регулировки люфта оси колеса.
3. Огромный ресурс работы без технического обслуживания.
4. Крутой внешний вид втулок 🙂
В последнее время наметилась тенденция устанавливать втулки на промподшипниках даже в велосипеды начального уровня. Однако далеко не факт, что китайский нонейм на промподшипниках, который туда устанавливают, будет лучше хороших насыпных подшипников, производимых той же Shimano. Велосипедные втулки Novatec за последний десяток лет зарекомендовали себя среди велосипедистов как отличный выбор по соотношению «цена-качество», хотя есть и более крутые втулки на промподшипниках, производимые Shimano, Hope, DT Swiss и т. п. Правда, там и цена будет соответствующая.
Втулки стальные, что дает прочность и надежность, однако добавляет вес. Масса втулок: передняя 210 грамм, задняя 490 грамм. Но этот вес находится не на ободе колеса, поэтому на разгонную динамику велосипеда сильно не влияет.
В целом, основываясь на своем личном двухлетнем опыте эксплуатации данных колесных втулок, всем их очень рекомендую для установки на велосипед. Главное не нарваться на подделку, которых существует немало, поэтому покупать лучше в проверенных магазинах. По состоянию на май 2021 года комплект втулок на Али стоит примерно 5 тыс. руб.
Источник: otzovik.com
Тема: Втулки Novatec, стоит заказывать из Китая?
Siapa
Просмотр профиля
Сообщения форума
Личное сообщение
Записи в дневнике
Просмотр статей
Веломаньяк Байк Merida TFS XC 400-D 2010г. Адрес Екатеринбург Сообщений 54
Втулки Novatec, стоит заказывать из Китая?
Всем привет!
Хочу заказать пару втулок из Китая, перед + зад Novatec D041SB/D042SB
Нашел вот здесь http://www.Aliexpress.com/item/NEW-N. 465392915.html
Кто-то уже пробовал такие? Как они? Вроде на пром. подшипниках.
И стоит ли вообще оттуда заказывать? Не пришлют ли какую-нибудь туфту ввиде подделки или низкого качества?
Всем заранее спасибо!
Последний раз редактировалось Siapa; 25.03.2013 в 06:51 .
24.03.2013, 21:50 #2
p4shka
- Просмотр профиля
- Сообщения форума
- Личное сообщение
- Записи в дневнике
- Просмотр статей
Без 5-ти минут веломаньяк! Байк Cube LTD pro Адрес Москва , ЮАО Сообщений 19
Думаю — не стоит.
http://item.taobao.com/item.htm?id=1501477324
25.03.2013, 05:35 #3
Siapa
- Просмотр профиля
- Сообщения форума
- Личное сообщение
- Записи в дневнике
- Просмотр статей
Веломаньяк Байк Merida TFS XC 400-D 2010г. Адрес Екатеринбург Сообщений 54
Думаю — не стоит.
http://item.taobao.com/item.htm?id=1501477324
Почему не стоит? и в чем суть Вашей ссылки?
25.03.2013, 06:31 #4
Elk
- Просмотр профиля
- Сообщения форума
- Личное сообщение
- Записи в дневнике
- Просмотр статей
Веломаньяк Байк 29 Epic+ BearGrease Адрес Москва, Измайлово Сообщений 7,020 Записей в дневнике 17
Из проверенных временем годятся Novatec D711SB D712SB
Юрий, 91О-47О-З6-85
25.03.2013, 06:36 #5
mlpokn
- Просмотр профиля
- Сообщения форума
- Личное сообщение
- Записи в дневнике
- Просмотр статей
Веломаньяк! Байк Giant XTC Адрес Благовещенск, Амурская область Сообщений 303
У меня такие втулки. Мне нравятся. Внутрь не лазил.
25.03.2013, 06:42 #6
Siapa
- Просмотр профиля
- Сообщения форума
- Личное сообщение
- Записи в дневнике
- Просмотр статей
Веломаньяк Байк Merida TFS XC 400-D 2010г. Адрес Екатеринбург Сообщений 54
Из проверенных временем годятся Novatec D711SB D712SB
у них и цена 129$ вместо 68$ ((
———- Добавлено в 10:42 ———- Предыдущее сообщение было в 10:41 ———-
У меня такие втулки. Мне нравятся. Внутрь не лазил.
а где покупали?
просто вопрос стоит в том, брать их с алиэкспресса или нет.
25.03.2013, 06:49 #7
Andre_
- Просмотр профиля
- Сообщения форума
- Личное сообщение
- Записи в дневнике
- Просмотр статей
Веломаньяк Байк Fnhon VD2018; Giant expressway; Smith air Адрес Москва, Бескудниково Сообщений 343
просто вопрос стоит в том, брать их с алиэкспресса или нет.
Переодически что-нибудь там заказываю, нормальный магазин. Но втулки 711/712 заказывал на ебее.
25.03.2013, 11:11 #8
Лёха Самолётов
- Просмотр профиля
- Сообщения форума
- Личное сообщение
- Записи в дневнике
- Просмотр статей
Ленивый веломаньяк! Байк Норка Адрес Москва, Строгино Сообщений 3,673
Переодически что-нибудь там заказываю, нормальный магазин.
Это нормальный магазин «реплик».
Т.е. какой-нибудь суперкетайскей ноунейм авторегистратор или айфон на андроиде там заказать можно, а вот втулки, тормоза или что-нить в этом роде брать там я лично не стал бы.
Лучше синица в руках, чем птеродактиль в двигателе
25.03.2013, 11:55 #9
mlpokn
- Просмотр профиля
- Сообщения форума
- Личное сообщение
- Записи в дневнике
- Просмотр статей
Веломаньяк! Байк Giant XTC Адрес Благовещенск, Амурская область Сообщений 303
Брал на taobao. На Алиэкспресс тоже можно брать. Комплектующие, в частности novatek не подделывают. Ноунейм и реплики ни на али, ни на тао не скрывают. Айфон на андроиде так и называется — айфон на андроиде.
И стоит он до 5к за редким исключением. Поэтому не понятна логика недоверять магазину ищ-за того, что в нем продаются копии электроники.
25.03.2013, 12:39 #10
Andre_
- Просмотр профиля
- Сообщения форума
- Личное сообщение
- Записи в дневнике
- Просмотр статей
Веломаньяк Байк Fnhon VD2018; Giant expressway; Smith air Адрес Москва, Бескудниково Сообщений 343
Это нормальный магазин «реплик».
Т.е. какой-нибудь суперкетайскей ноунейм авторегистратор или айфон на андроиде там заказать можно, а вот втулки, тормоза или что-нить в этом роде брать там я лично не стал бы.
