Недостатки:
В случае использования с аудиотехникой начального или среднего класса их просто нет.
В детстве вместе со школьным классом как-то отправились в местный, тогда ещё новый челябинский цирк. Было это в самом начале 1980-х годов, когда в Челябинске отстроили современный цирк. До этого на миллионный город в роли цирка выступал большой, насквозь пропахший навозом шатёр.
Вот ведь как интересно сложилось — что тогда показывали в цирке, уже детально и не упомнишь. Клоуны, дрессированные животные, акробаты — всё было как и положено. Но не это впечатлило. Поразила громкость и обилие низких, а также высоких частот в сопровождающей выступления музыке. Которую исполнял живой цирковой оркестр.
И ещё музыканты со своими инструментами и акустическими колонками в придачу находились где-то вблизи ряда кресел, на которые были билеты. Музыка буквально била по ушам, а от барабанной дроби в напряжённые моменты выступлений содрогалось всё вокруг, кресла и тела сидящих на них людей. А такого рода изобилия высоких частот ранее и слышать даже нигде не приходилось. С той поры именно «тарелки» циркового оркестра стали эталоном ВЧ компоненты в воспроизводимой имеющимися высококлассными бытовыми звуковыми устройствами музыке.
ВЧ динамик из Китая с намёком на HI-END ?
Шёлковый твитер за 1000 рублей с Алиэкспресс в домашнюю акустику

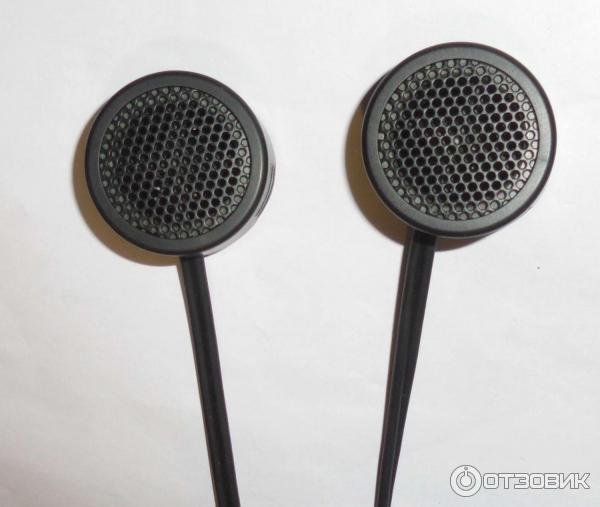

Китайские твитеры (высокочастотные динамики), полученные не так давно от одного из продавцов под названием магазин: KobeKe Technology Ltd с китайского сайта Aliexpress, именно заставили вспомнить тот цирк из школьного детства. Стоят они парой совсем смешные 1,72 USD плюс 1,03 USD за доставку. В комплекте два излучателя, два держателя для них, два кусочка двустороннего скотча, а также два шурупа для крепления держателей по их центру:

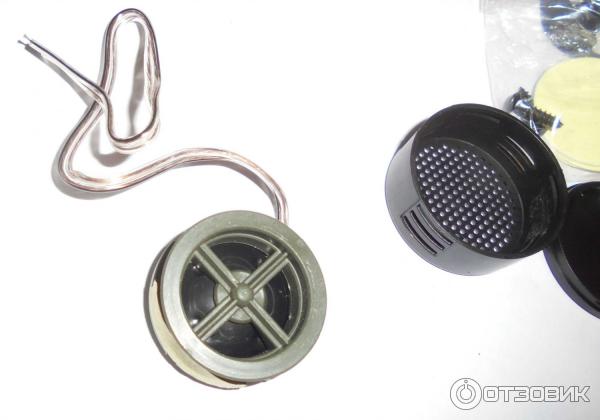

Из корпусов динамиков торчат по два коротких отрезка вполне неплохого кабеля, с помощью которого их можно подключить к любому УНЧ:

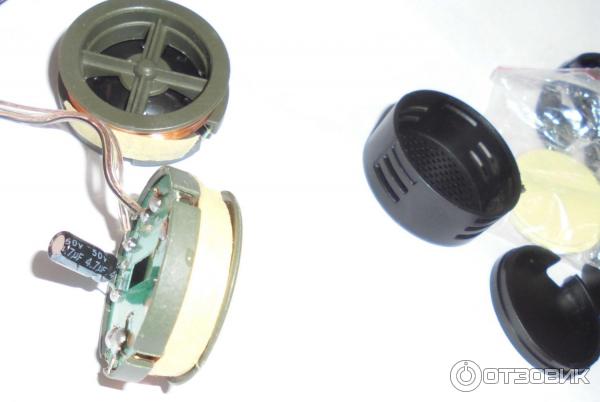

Внутри такого твитера уже распаян разделительный электролитический полярный конденсатор номиналом 4,7мкФx50В, который отсекает от излучателей низкие и часть средних частот звукового диапазона:
Притом конденсатор включён неправильно, своим «+» к минусовому проводу кабеля подключения. Хотя на практике это практически никакой роли не играет, всё равно этот полярный конденсатор работает на переменном токе звукового напряжения:
По фэншую такие конденсаторы должны быть неэлектролитическими и неполярными. Или в случае компактного решения хотя-бы электролитическими, но при этом неполярными — в этом случае на замену заводским прекрасно подошли имеющиеся в запасах фирменные неполярные электролитические конденсаторы Samxon номиналом 4,7мкФx100В:

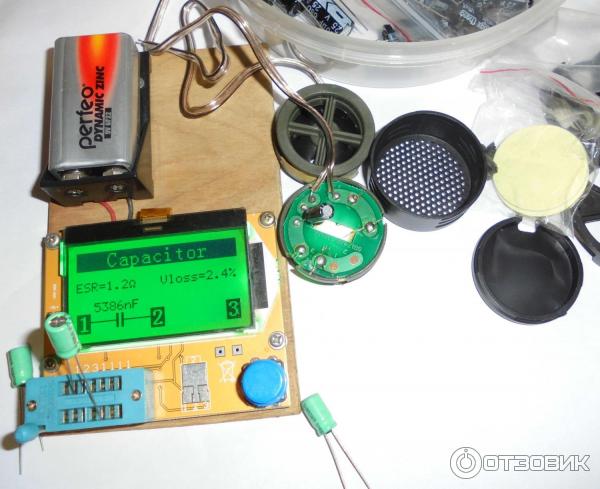

Пара конденсаторов Samxon для пары твитеров была подобрана по одинаковой ёмкости. Причём корпуса новых конденсаторов оказались покрупнее, чем у предыдущих. Тем не менее, нормально защёлкнуться задней крышке твитеров это не помешало:
Излучающие мембраны твитеров полимерные, отлично звучащие на ВЧ, и с широкой диаграммой направленности во все стороны. Что позволяет отчётливо слышать воспроизводимые ими высокие частоты по сторонам от акустической оси излучателей:
Катушки твитеров в плане сечения медного эмалированного провода выполнены достаточно мощно — такие легко долговременно выдержат несколько ватт звуковой мощности:
Измеренное сопротивление звуковых катушек излучателей после разделительного конденсатора составило порядка 9 Ом:

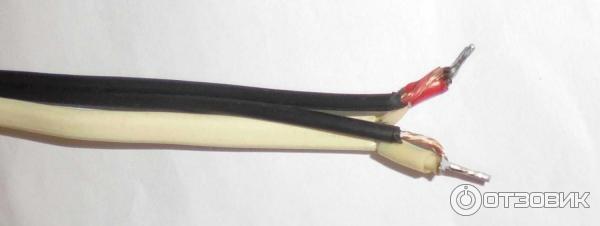

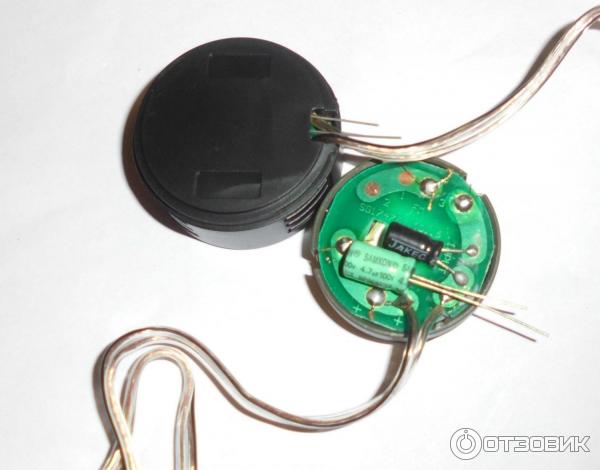

Помимо прочего, к каждому из пары твитеров вместо заводского короткого с учётом маркировки полярности на печатной плате был припаян новый кабель требуемой длины:

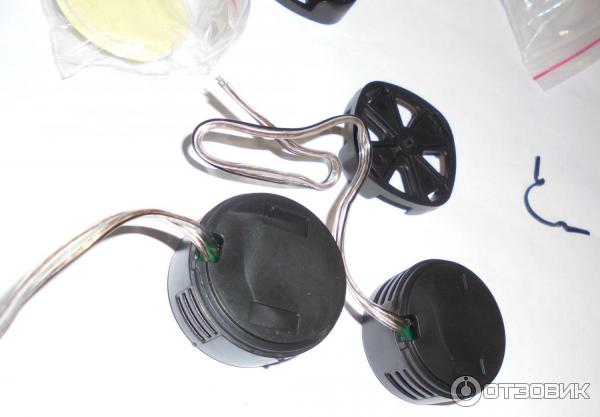

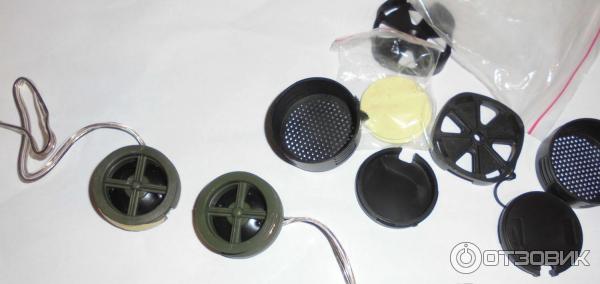

При обратной сборке задние крышки твитеров оптимальнее приклеить несколькими каплями любого универсального клея, подходящего для пластмасс. Иначе в ненужный момент их корпуса могут самопроизвольно саморазобраться:

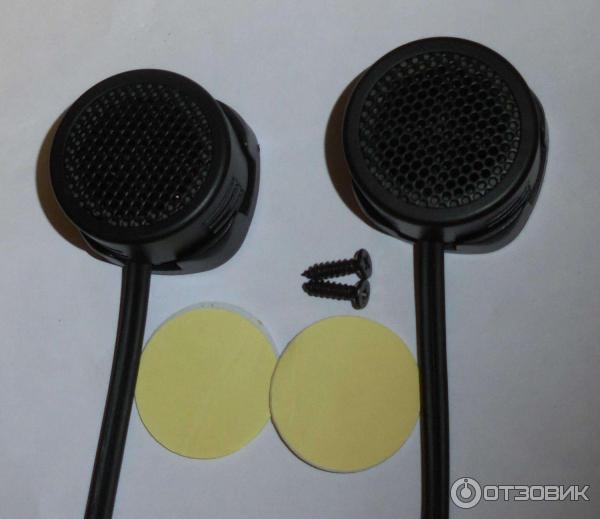

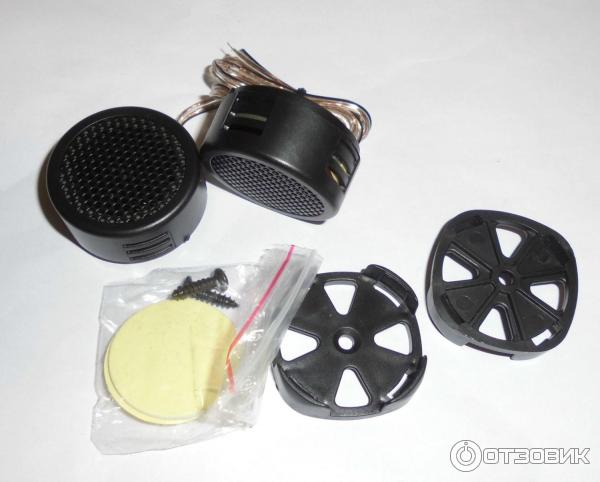

Крепить к любой подходящей поверхности твитеры можно как с помощью прилагаемых круглых кусочков двустороннего скотча:

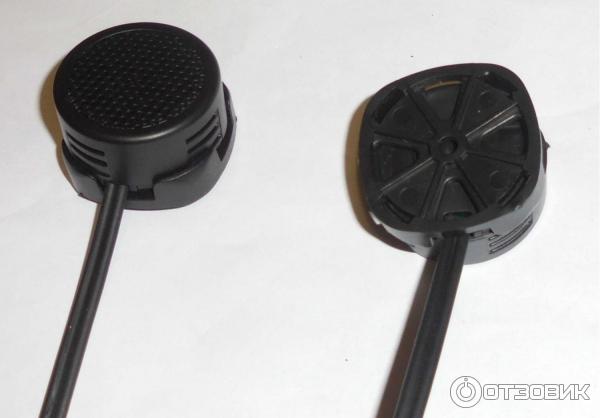

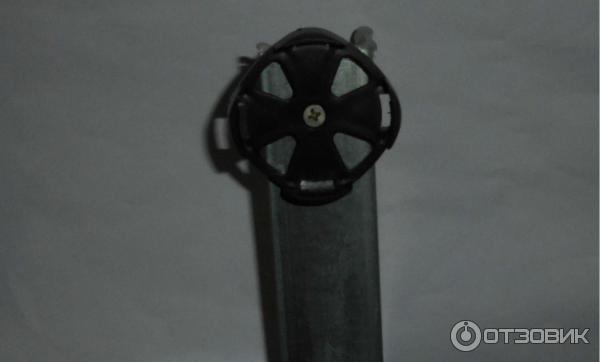

Так и с помощью защёлкивания в заранее привинченных к поверхности комплектных держателях:

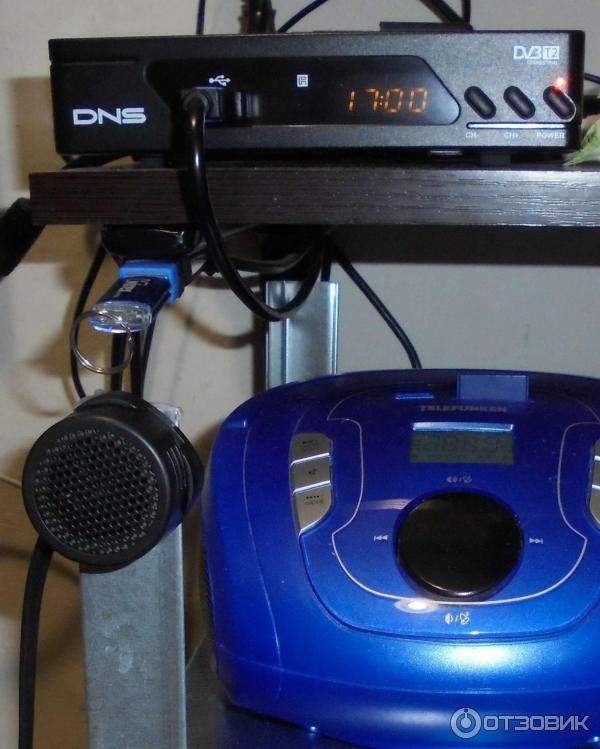

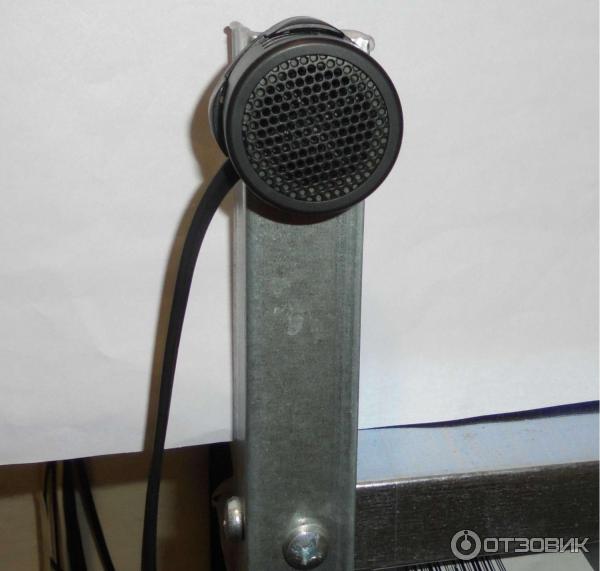

Примерно следующим образом:
Далее оставалось только подпаять провода твитеров с соблюдением правильной полярности параллельно проводам основной акустики:
После того, как данные твитеры были доведены до ума, и подключены параллельно акустическим системам «Комета 25АС-225», работающих стереофоническими фронтменами совместно с 5.1 музыкальным центром Sven HT-210, из твитеров посыпались те самые цирковые «тарелки» на ВЧ участке звукового диапазона:
За цену менее 3 USD это просто великолепный результат. Воспроизводимые с USB флешки mp3 файлы заметно прибавили в высокочастотном спектре. При этом низкочастотные компоненты, воспроизводимые акустическими системами «Комета 25АС-225», при поддержке какого-никакого, но всё-таки встроенного сабвуфера музыкального центра Sven HT-210, изначально звучат вполне достойно:

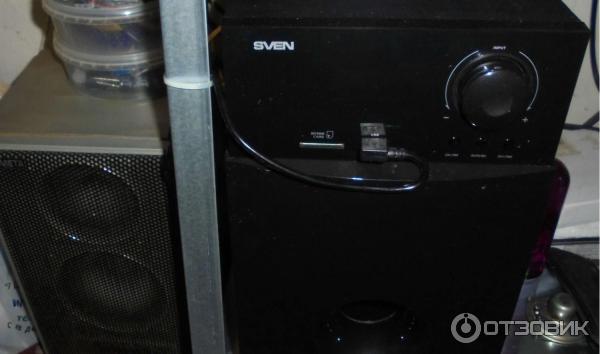

По крайней мере, звук штатных колонок Sven HT-210 по сравнению с такой комбинацией основной акустики и твитеров и рядом не стоял в своей убогости.
По назначению китайские твитеры позиционируются продавцами, а торгуют ими на Aliexpress немало таких, как дополнительные ВЧ динамики для автомобиля. Если закрепить их в машине на уровне ушей слушателей, а не где-то там внизу в дверях, где как правило работают штатные динамики автомобиля, то они действительно смогут дать заметную ВЧ прибавку воспроизводимой музыке. Да такую, что будет намного круче подъёма ВЧ участка звукового диапазона соответствующими регуляторами тембра. Хотя кому-то нравится звучание поглуше, на уровне третьеклассной аппаратуры. Впрочем на вкус и цвет, как говорится, друзей нет.
Но и в быту с обычными музыкальными центрами и комплексами китайские твитеры способны заметно привнести в звучание ВЧ составляющих. Да настолько, что и старые треки зазвучат по новому, с такой детализацией, которая ранее была плохо различима на штатной акустике.
О диапазоне рабочих частот китайских твитеров продавцы скромно умалчивают. Субъективно он находится в пределах от 5000 до 20000 герц. При этом звуковая отдача излучателей твитеров высокая, и для некоторой акустики с невысокой чувствительностью даже избыточная.
В нашем случае даже с 4-омной двухполосной акустикой «Комета 25АС-225» громкость звучания твитеров высокая, даже слегка избыточная. Но это как раз в них и понравилось, особенно на фоне штатных ВЧ излучателей такой акустики с узкой диаграммой направленности. Если твитеры подключить параллельно 8-омной акустике, то они зазвучат ещё громче.
И скорее всего, для выравнивания звуковой отдачи внешних твитеров и основных колонок последовательно с китайскими твитерами в случае 8-омной акустики потребуется включить мощный, желательно проволочный резистор сопротивлением 8 — 16 Ом. Хотя на практике всё это как правило подбирается опытным путём. Ниже указана цена за пару таких излучателей.
Источник: otzovik.com
Подборка высокочастотных динамиков для DIY аудио с Aliexpress

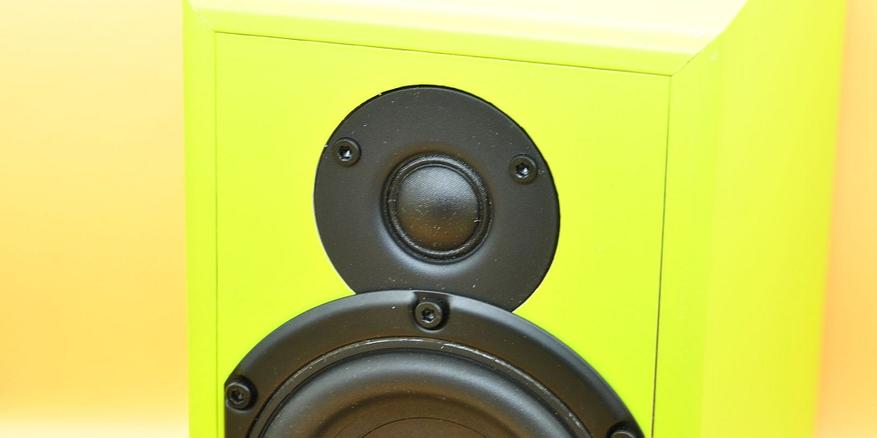

Сегодняшний пост посвящен высокочастотным (ВЧ) динамикам для DIY аудио проектов. ВЧ динамики (или как их еще называют «пищалки» или «твитеры») играют важную роль в формировании звуковой картины акустики. Правильно выбранный динамик обеспечит нужную частоту раздела в акустике, что положительно скажется на слитности звучания проекта.
Рассмотрим несколько популярных вариантов ВЧ динамиков различных типов на площадке Aliexpress.
HIFIDIY NE57
Открывает подборку компактный вариант ВЧ динамика от китайского бренда HIFIDIY. Модель NE57 благодаря фланцу небольшого диаметра (57 мм) можно применять в компактных проектах, например, портативной или настольной акустике.
Не смотря на размер, эта модель может похвастаться мощной неодимовой магнитной системой и легким шелковым куполом. На фланце ярко выраженный рупор, это скажется на направленности излучения.
Основные параметры: мощность 15 Вт, номинальное сопротивление 6 Ом, примерная частота раздела 2800 Гц.
В лоте можно приобрести один или пару динамиков.
Aiyima
Бюджетный вариант твитеров от Aiyima с классическим фланцем диаметром 52 мм (толщина 3 мм). В лоте продается пара ВЧ динамиков, упаковка надежная. У этой модели шелковый купол 20 мм и неодимовая магнитная система с алюминиевым радиатором.
Подойдут для простых аудио проектов или ремонта бюджетной акустики.
Основные параметры динамика: мощность 30 Вт, сопротивление 6 Ом.
GHXAMP
Далее, вариант ВЧ динамика от GHXAMP. У данной модели присутствует фазовыравнивающих конус медного цвета, который так же оживляет дизайн излучателя. Используется неодимовая магнитная система и тканевый диффузор с пропиткой.
Диаметр фланца динамика 65 мм, крепление на три винта.
Основные параметры: Мощность 20 Вт, сопротивление 6 Ом, чувствительность 89 дБ, примерная эффективная частота 1700-20000 кГц.
В лоте продается пара динамиков.
CTC25
Далее, модель CTC25 с керамическим куполом (Ceramic Metal Matrix Diaphragms) от Melo David. Модель названа как автомобильный ВЧ динамик, но никто не запрещает его применять в домашних проектах, к тому же малый размер фланца позволяет разместить ВЧ динамик ближе к НЧ, тем повышая слитность звучания. На фланце есть металлическая сетка для защиты хрупкого купола.
Основные параметры: мощность 100 Вт, сопротивление 4 Ом, чувствительность 92 дБ, примерная частота раздела 2 кГц, эффективно воспроизводится частота до 30 кГц.
В лоте продается пара динамиков.
C1-74A
Вариант ВЧ динамика с металлическим куполом (Beryllium copper) от HIFIDIY LIVE. Такой диффузор обеспечивает высокую воспроизводимую частоту до 40 кГц. И выглядит неплохо. У модели C1-74A неодимовый магнит и пластиковый фланец диаметром 74 мм. Есть защитная сетка для защиты купола.
Основные параметры: мощность 15 Вт, сопротивление 6 Ом, чувствительность 91 дБ, примерная частота раздела 2800 кГц.
В лоте на выбор один или пара динамиков.
AMT-40
Переходим от купольных динамиков к ленточным. В качестве излучателя используется тонкая алюминиевая фольга. AMT-40 — модель в безфланцевом очень компактном исполнении, AMT-65 с фланцем диаметром 65 мм. Динамики очень популярны у зарубежных самодельщиков.
Такие динамики имеют высокую чувствительность, частоту воспроизведения до 40 кГц, легкий и воздушный звук. Но требуют довольно высокой частоты раздела кроссовера (~3500 кГц).
В лоте можно выбрать количество динамиков (1 или 2) и номинальное сопротивление по постоянному току 4 или 8 Ом.
Hivi RT1C M1

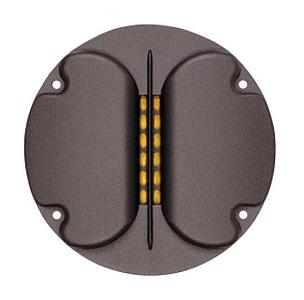

Брендовый китайский ленточный ВЧ динамик. Hivi RT1C M1 — ленточный динамик с продуманной конструкцией и большим фланцем диаметром 120 мм, размер ленты 90х75 мм. Гармонические искажения меньше 0.7%.
Основные параметры: мощность 30 Вт, сопротивление 5 Ом, чувствительность 94 дБ, частота раздела кроссовера около 4500 кГц. Такой динамик подойдет для качественной трехполосной акустики.
В лоте продается один динамик.

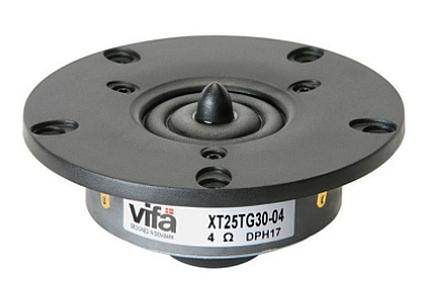

Vifa XT25TG30-04
Завершает подборку HiFi вариант от Vifa. Серьезный вариант для качественного проекта. ВЧ динамик XT25TG30-04 с фланцем 104 мм, с фазовыравнивающей пулей посредине купола. Без ферромагнитной жидкости.
В описании лота есть все необходимые параметры и АЧХ (включая внеосевые графики). Можно использовать в двухполосных проектах, с низкой частотой раздела кроссовера.
В лоте пара динамиков и есть быстрая доставка со склада в РФ.
Надеюсь, подборка высокочастотных динамиков для самодельной акустики была полезна, и вы выберете вариант на свой вкус и бюджет.
Приятных покупок! Не забывайте применять купоны и скидки площадки Aliexpress.
Источник: www.ixbt.com
Шелковый твитер PUZU AUDIO PZ-B25 с Aliexpress
Привет всем!
Китай и площадка Aliexpress не перестают удивлять нас товарам не свойственными для этих мест.
Представляю вам NONAME с али, пищалки PUZU AUDIO. Не громкое название?
Похоже, что оно и не должно быть громким — это продукт для али занимающий свою нишу и все.
Полный размер
История покупки этих динамиков.(Дабы стало понятно зачем покупать пищалки с али)
Был я счастливым обладателем автомобильных шелковых твитеров итальянской фирмы PHD. Все было классно, пока они не крякнули по моей вине.От клипованого сигнала сгорели катушки. Ценик на новые запредельный и я начал искать рем комплекты на али. Выяснил что практически все шелковые купольные твитеры имеют схожие размеры подвижных систем, и выглядит это примерно так:
Лень было нажимать кнопку КУПИТЬ, лень было разбирать поломанные, клеить, ждать. И я не купил рем комплект.
Потом случилось чудо на али и мне попались в рекламном окне PUZU AUDIO PZ-B25.
Оценив все за и против в голове решил заказать. Выбор был, либо одна пара Италии именитого бренда (сборка Китай) за 6000 т.р., либо две пары китайского Китая за 2600 (цена была ниже, 1300 пара).
Я не когда не верил в то, что на али можно купить вменяемые аудио компоненты за демократичную цену, чтобы они были не хуже по сборке тех же самых европейских брендов. Теперь верю.
Вот что мне приехало. На конденсаторы не смотрите (над ними издевался русский, а не китаец).
Полный размер
Полный размер
Полный размер
И так комплектация:
1. Коробка
2. Пищалки 2 шт.
3. Инструкция
4. Конденсаторы 2 шт.
Характеристики:
Тип: Автомобильный шелковый твитер, купольного типа 25 мм
Сопротивление: 3,2 Ом;
Частотная характеристика: 2500-20 кГц
Чувствительность: 91 дб
Номинальная мощность: 40 Вт
Максимальная мощность: 120 Вт
Размеры (просили)
Бывает три цвета.
PZ-G25
Качество сборки на высоте:
1. Цельный, фрезерованный, анодированный корпус из алюминия.
2. Достаточно выносливый и компактный мотор на неодиме, возможно есть ферромагнитная жидкость в зазоре катушки.
3. С виду качественный черный клей внутри корпуса, залито все ровно и без косяков.
4. Качественные маркировки на обратной стороне, похоже на лазер.
5. Отсутствие опознавательных знаков на лицевой части динамика (я считаю это плюс).
6. Провод из луженой меди, качественные резьбы и накатки.
Полный размер
Полный размер
Полный размер
Полный размер
Полный размер
Полный размер
Мой ВРЕМЕННЫЙ вариант установки для оценки происходящего.
Полный размер
Полный размер
Полный размер
Собственно моё мнение в видео
Подведем итог.
Твитеры Puzu audio PZ-B25 являются продуктом высочайшего качества и в плане звука и в плане качества сборки. Аналоги этих динамиков, на нашем рынке, стоят от 4000 т.р. за пару, примерно. Оценить характер звучания этих динамиков мне сложно, не с чем особо сравнивать. Но характер очень похож на динамики с ферро жидкостью в зазоре. Звук не хуже той же самой Италии, за эти то деньги.
Динамики легко переживают подключения к канала усилителю со срезами второго порядка от 2500 герц, нагрев не замечен. Эти динамики подойдут и для тех кто хочет прокачать звук от своей магнитолы и для любителей залить по больше в динамик с усилителя, да даже для не скромных сборок домашней акустики.
Думаю это идеальный вариант для сборки не дорогой двух или трех полосной системы, когда нет разговора о динамиках рупорного типа и громких системах.
Всем спасибо.
