Установка магнитолы с Алиэкспресс на весту

Содержание

Вот и пришло мое время отчитаться по замене штатного ГУ на что-то более интересное.
Проездив на машине 2 месяца мы с женой решили поехать в Крым + Краснодарский край и поколесить там почти месяц, пользоваться навигацией в телефоне в такой продолжительной поездке наводило на меня грусть и печаль, ну не люблю я, когда на стекле что-то приклеено или болтается, в связи с чем было принято решение заменить штатное кнопочное ГУ на Китайскую Android магнитолу.
В связи тем, что бюджет был весьма ограничен выбор пал на так называемую 8227-L-demo, китайских названий у нее несметное количество, а построены они все на одной платформе. Плюсы этой магнитолы в том, что в отличии от дорогих аналогов ее можно шить кучей родных прошивок обитающих в интернете в том числе с полным хорошим переводом и не бояться получить кирпич (есть SOFTPOINT для восстановления на плате — проверено восстанавливается работает), можно прошивать MCU.

Распаковка, установка автомагнитолы NAVIFANS Multimedia с AliExpress для LADA VESTA

Теперь по теме, для установки нам понадобятся:
1. Сама магнитола
2. Переходник для подключения штатного usb и aux
3. Переходник для антенны
4. Адаптер для кнопок руля
5. Удлинитель mini-iso
6. Переходная рамка
7. iso мама
С разборкой бороды все просто:

1. Откручиваем 2 самореза декоративной рамки приборов и вытягиваем ее на себя сначала с одного потом с другого края, в первый раз думал, что вытяну все с корнями, т.к. сидела она очень крепко.

Фото в бортжурнале LADA Vesta

Полный размер

2. Подцепляем пластиковым съемников с левой стороны центральную накладку воздуховодов и отсчелкиваем ее сначала снизу, потом сверху, отключаем аварийку.
3. Откручиваем 4 торкса и вынимаем воздуховоды.

Фото в бортжурнале LADA Vesta

Полный размер

Фото в бортжурнале LADA Vesta

Полный размер

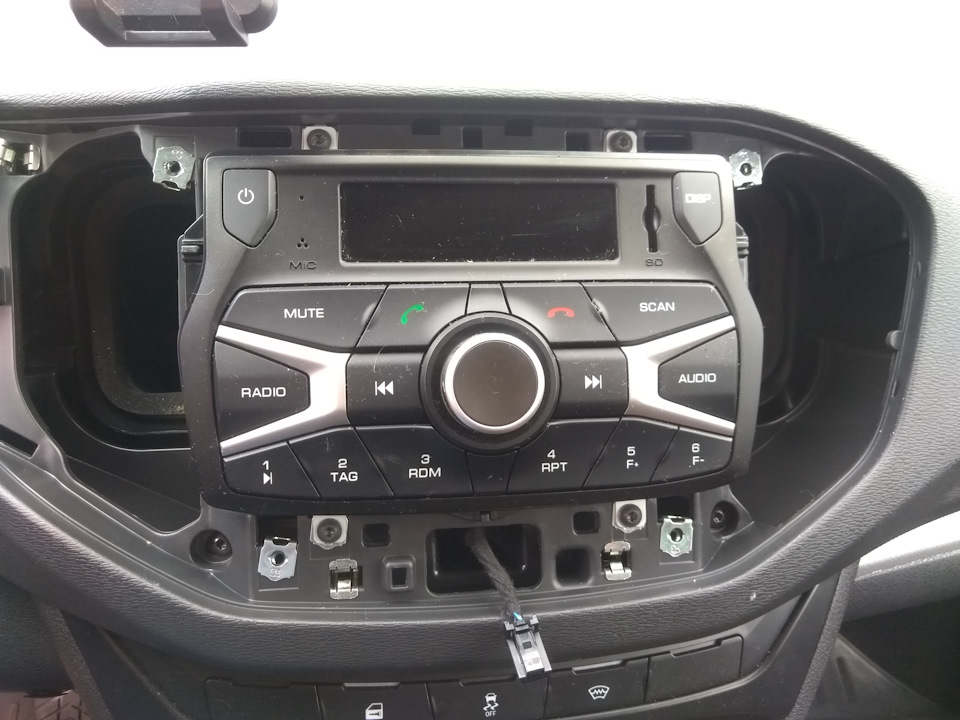

4. Откручиваем 4 торкса штатного ГУ и вынимаем его на себя, отключив все провода.

Фото в бортжурнале LADA Vesta

Полный размер

Далее обязательно смотрим в образовавшуюся дырень и внимательно ищем (может быть завернут в жгуте) желтый разъем mini-iso типа «папа» с 1 контактным проводом — о чем далее.

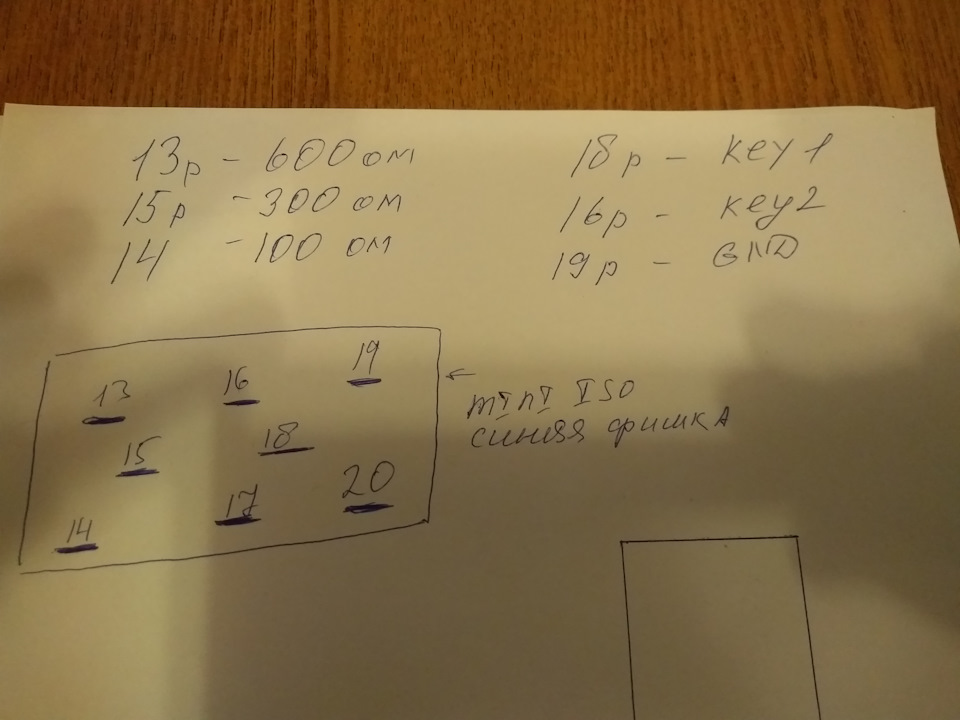

Подробнее для тех, у кого на руле есть кнопки для управления головным устройством, а на самом устройстве выходы «кеу1» и «кеу2» (может быть sw1 и sw2). Для того, что бы они заработали нам понадобится так называемый «адаптер кнопок руля» — в магазине он стоил около 2000р. (за, что загадка), в связи с чем было принято решение изготовить его самостоятельно, благо схема давно известная и много раз выложенная на Драйве.

Установка магнитолы 9′ на Android в Lada Vesta Ладу Весту своими руками

Фото в бортжурнале LADA Vesta

Полный размер

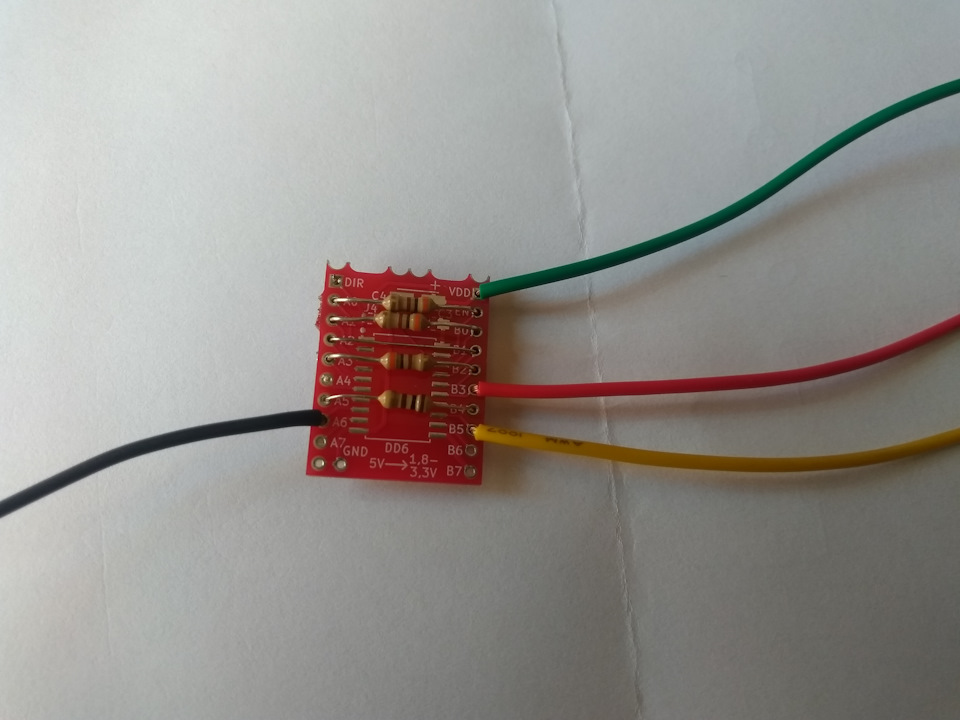

Единственное чего мне не хотелось, так это колхозить все сопротивления на скрутку, изоленту, термоклей и.т.д., поэтому распаиваем все на плату.

Как оставить отзыв на Алиэкспресс с телефона

Фото в бортжурнале LADA Vesta

Полный размер

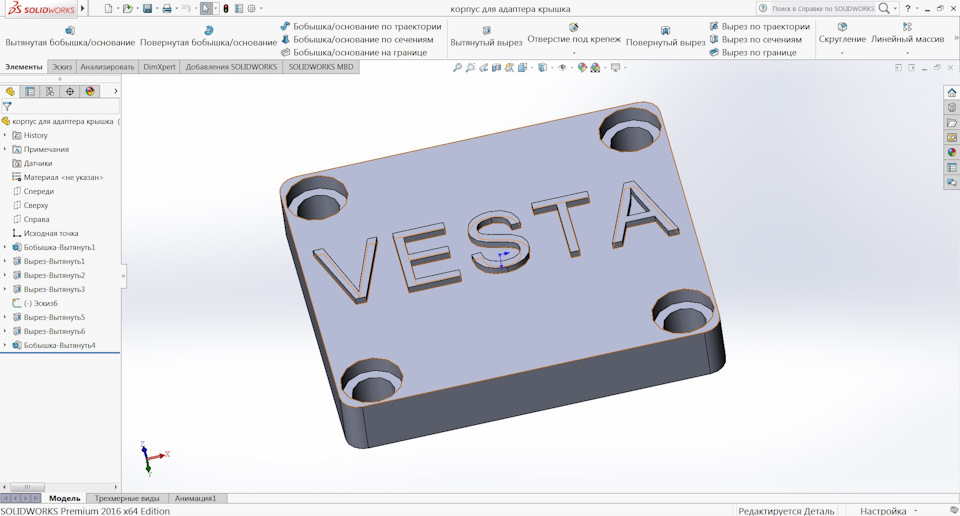

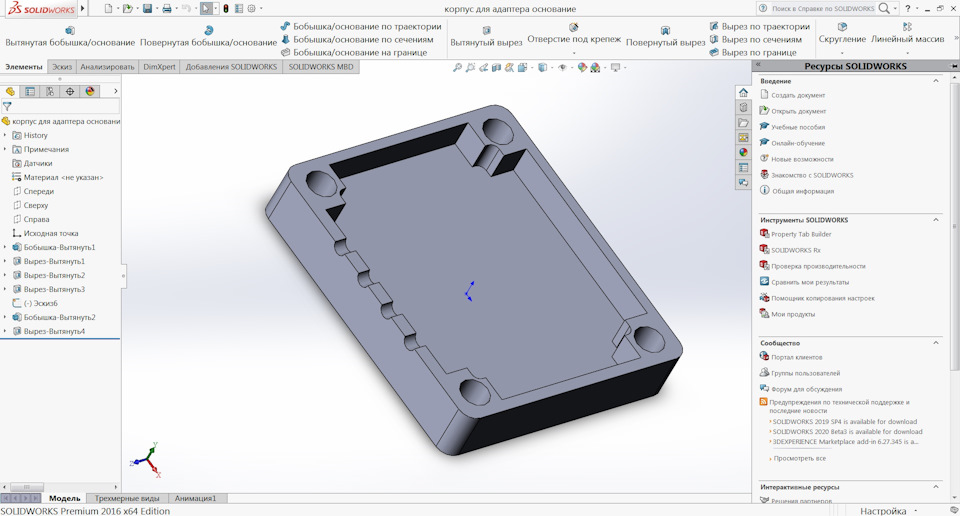

Рисуем для будущего адаптера корпус

Фото в бортжурнале LADA Vesta

Полный размер

Фото в бортжурнале LADA Vesta

Полный размер

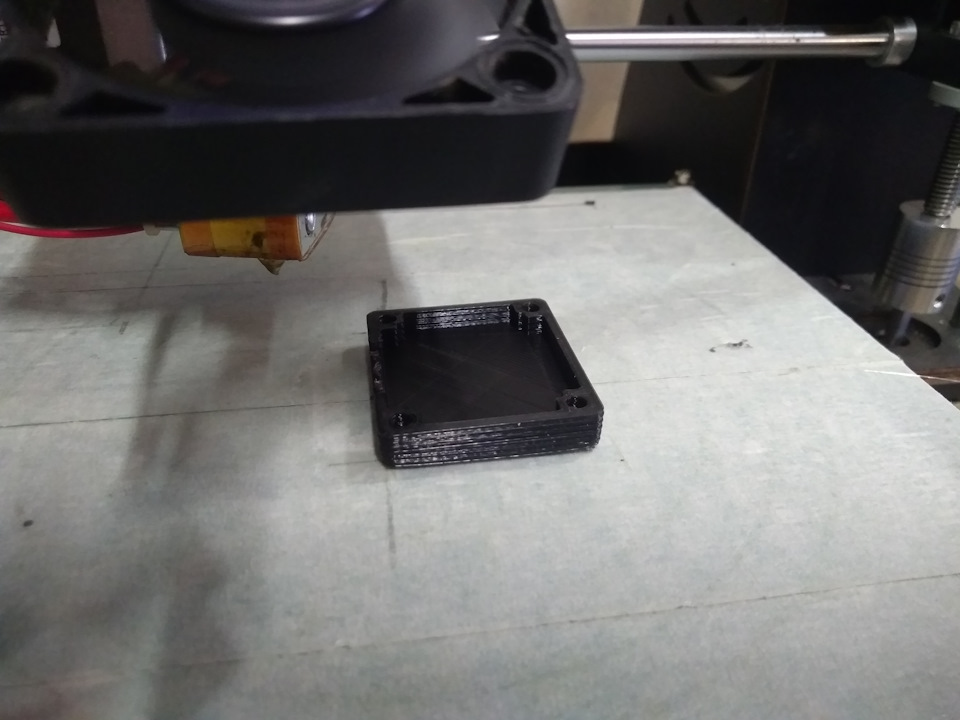

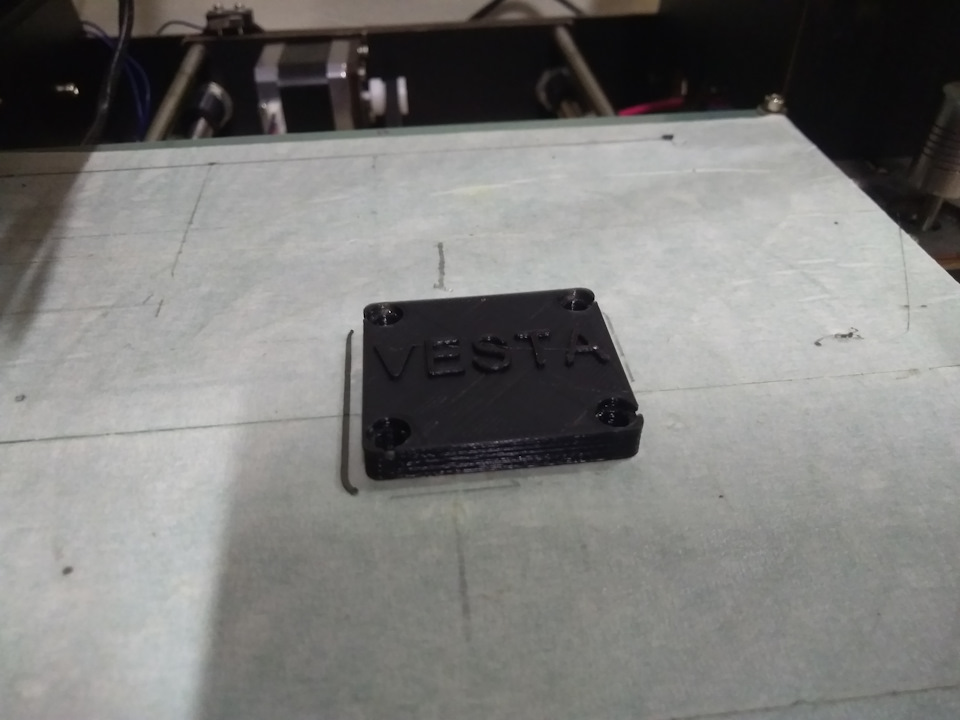

Идем в гараж и печатаем все на 3д принтере

Фото в бортжурнале LADA Vesta

Полный размер

Фото в бортжурнале LADA Vesta

Полный размер

Фото в бортжурнале LADA Vesta

Полный размер

Фото в бортжурнале LADA Vesta

Полный размер

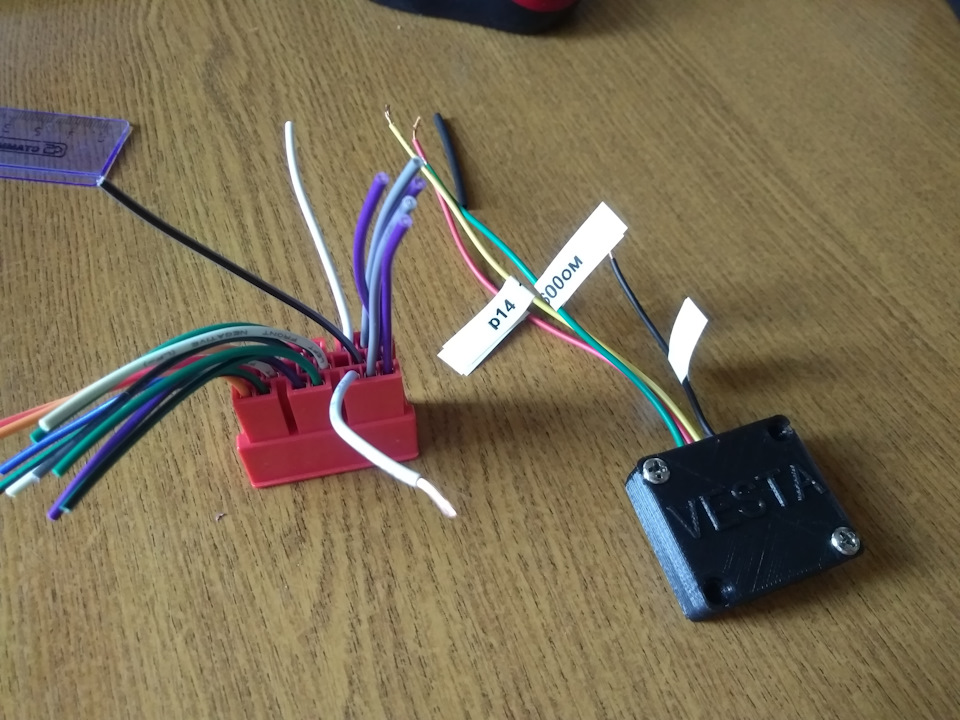

Получается такая штука

Фото в бортжурнале LADA Vesta

Полный размер

Все далее включая переходники вставляется разъем в разъем без всякой резки.
Вопрос остается касательно антенны, а точнее ее питания, в моей комплектации ComfortImage не было того самого желтого iso разъема папы, куда подается + антенны как сказано в других многих статьях, у меня питание антенны обнаружилось на разъеме ISO контакт 2 (необходимо переставить пин питания антенны в покупном ISO мама во второй пин т.к. по умолчанию он сидит в другом). Собираем все в обратном порядке, обучаем кнопки и радуемся.
