Установка магнитолы с Алиэкспресс на мазда 3

И снова всем привет. Вот и накатал тот день, когда я решил познакомить вас с моим ГУ(головное устройство).

Приобрёл я данное чудо техники в конце лета 2019 года.
9 дюймовый сенсорный дисплей, 1 gb ОЗУ, 16 gb внутренней памяти, поддержка WiFi, bluetooth, встроенный микрофон, навигация(GPS), 2 usb. После установки звук стал лучше и чище, чем на штатной. Уже больше полу года работает без нареканий.

Приступим к установке :

1) Скидываем клемму с аккумулятора.

2) Снимаем панель с центральным дефлекторами.

Полный размер
Тянем её аккуратно на себя.

Mazda 3 bk. Топовая сенсорная магнитола AWESAFE PX9 с aliexpress.

Полный размер

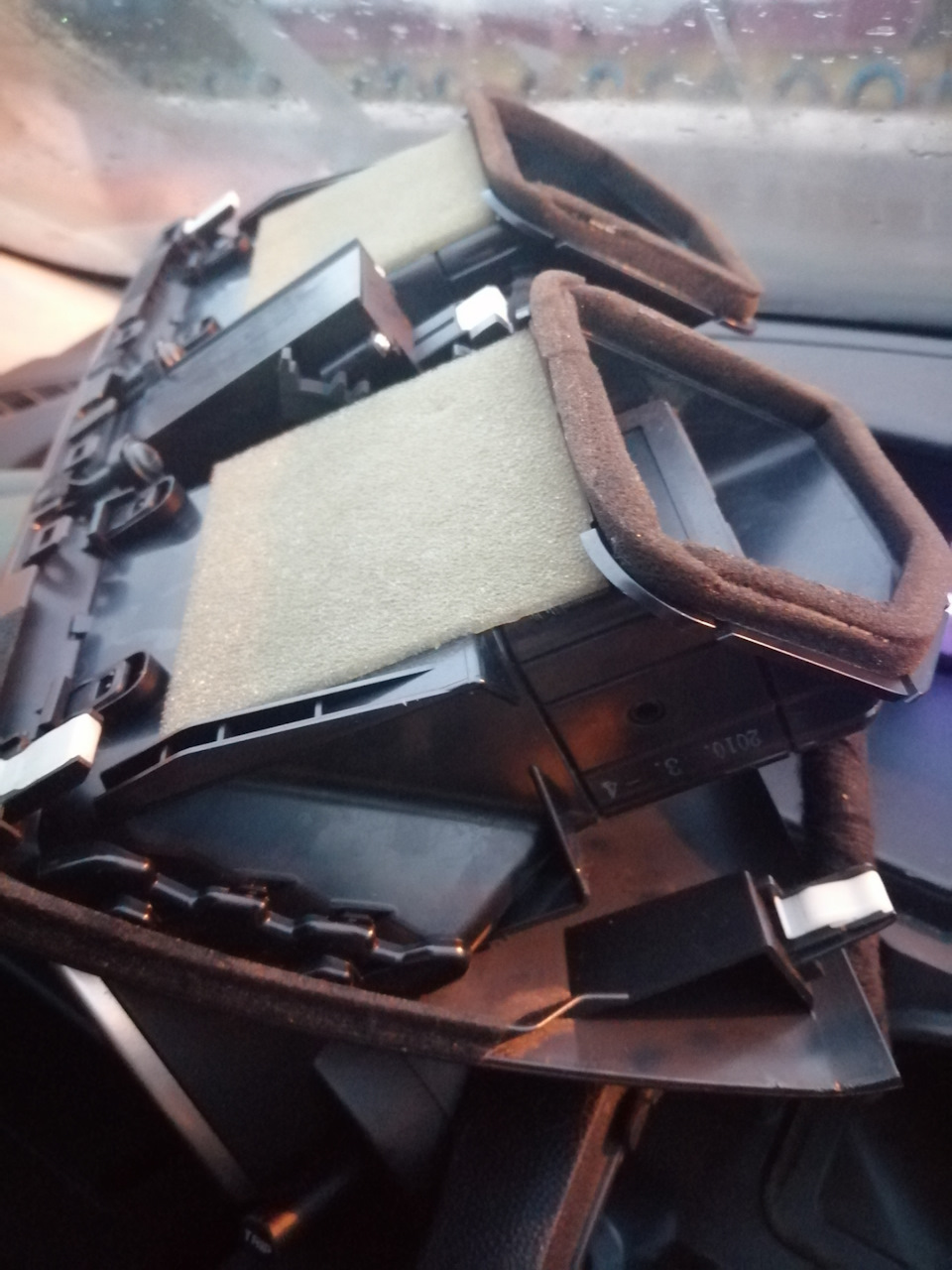

Держится на 4 ножках

3) Так как я уже давно поставил гу, то скажу словами. Когда сняли дефлекторы видим такую картину :

Полный размер

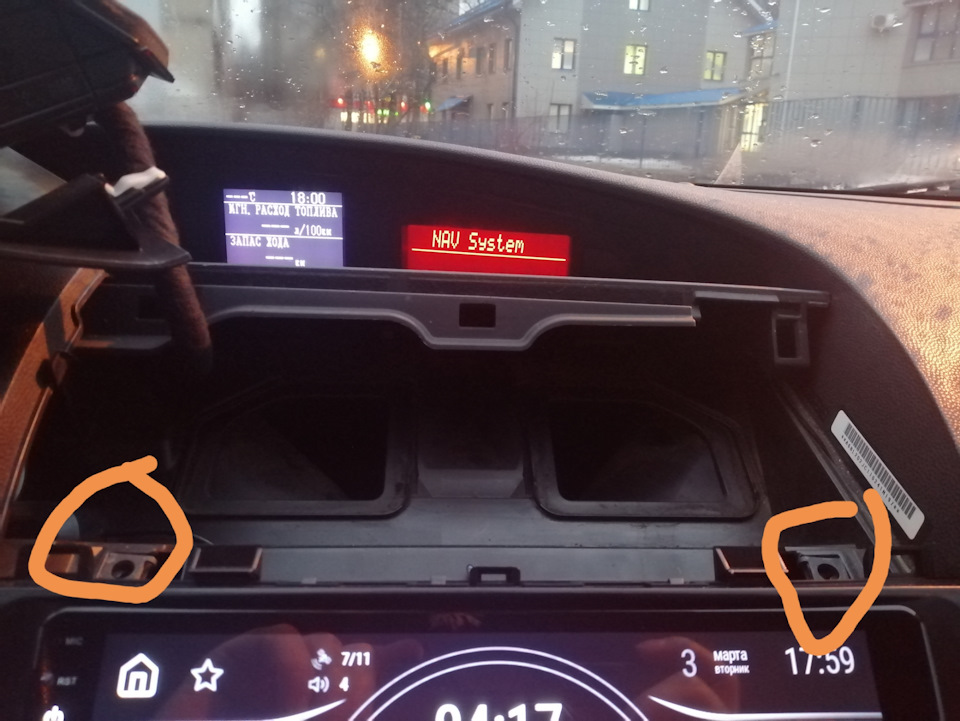

В этих 2х местах магнитола крепиться 2 болтами. Скручиваем их, отсоединяем все (их там вроде всего 3) штекеры и тянем магнитолу так же на себя, она лежит на направляющих

4) Берём наше гу и подключаем 2 штекера, 3ий остался у меня лежать внутри.
Подключение простое. Всё входит туда куда надо, ошибиться не возможно.

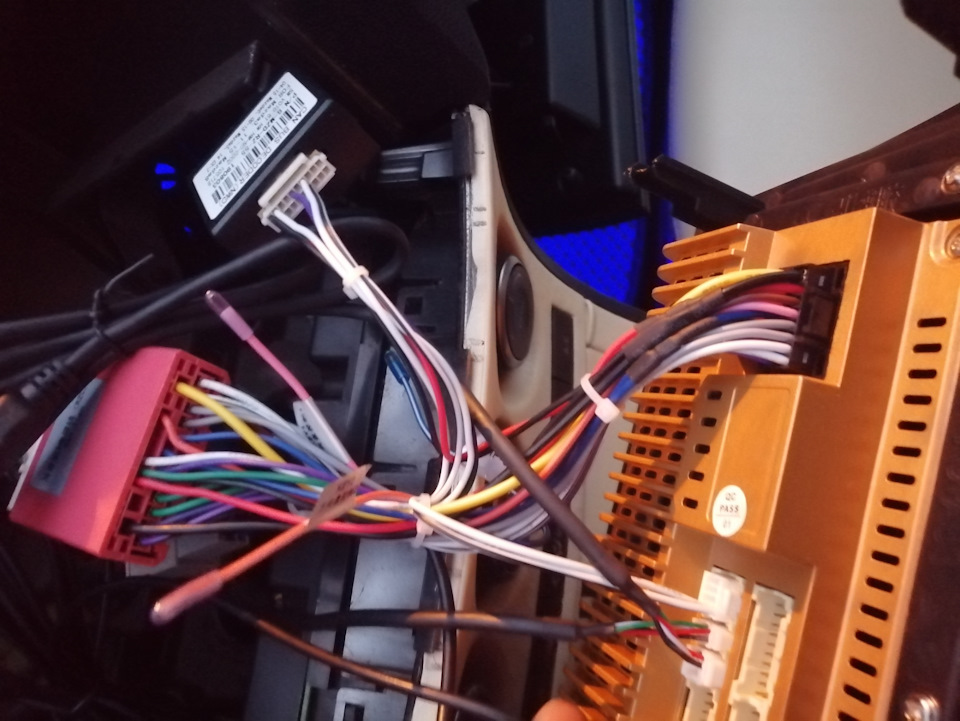

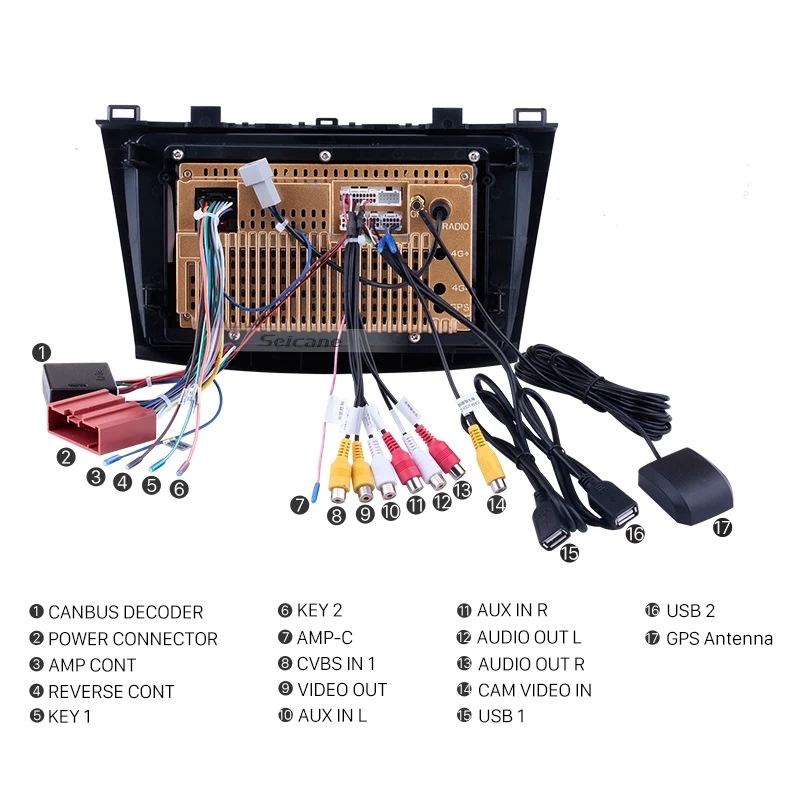

Вот общая картинка всей проводки

Полный размер
справо с белым штекером canbus, отвечающий за работу бк и руля

Полный размер

Полный размер

Полный размер

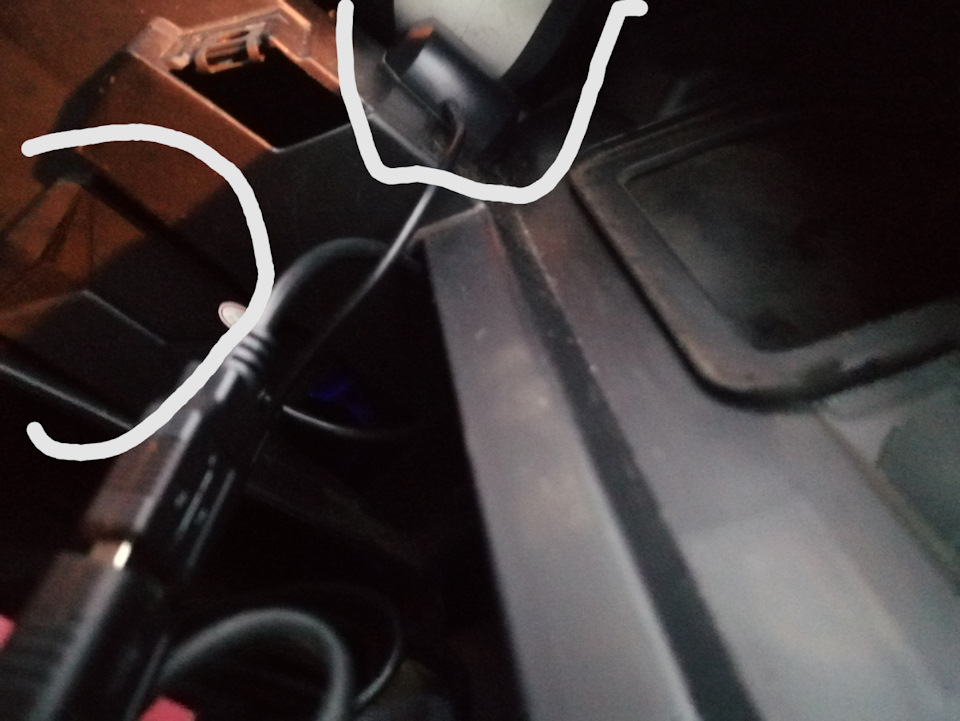

Тут подключено только питание и 2 usb

Полный размер
Основное питание

Полный размер

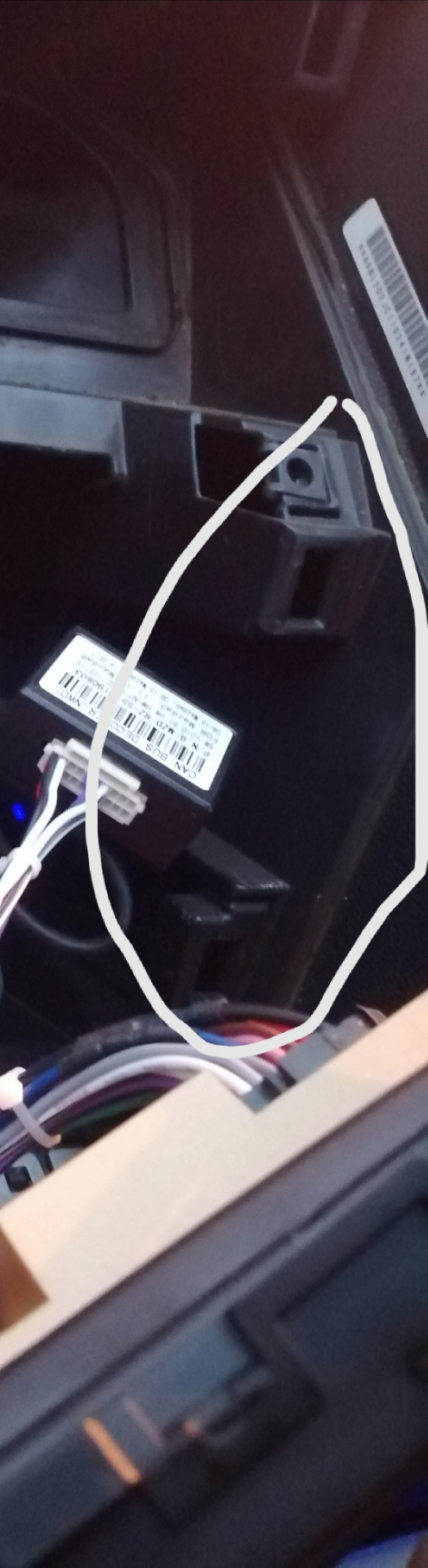

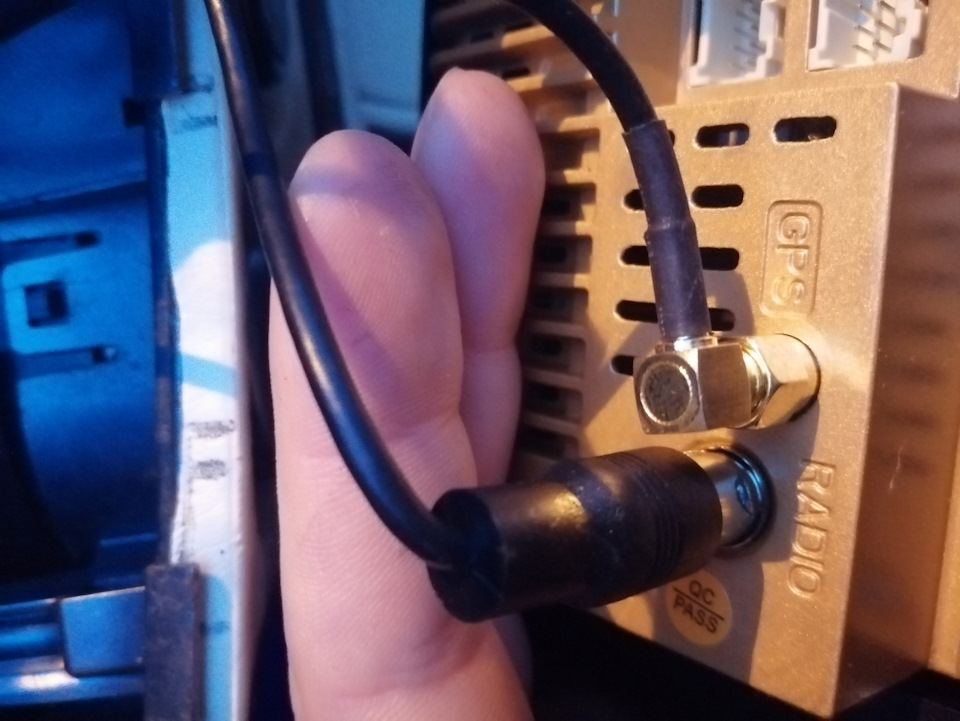

Сверху — приклееный на 3м GPS. Слева — мозги от датчиков давления в колёсах.

5) Вставляем наш гу в штатное место, входит как родная.

Установка магнитолы. 2 DIN Android 9 дюймов магнитола для Мазда 3. АлиЭкспресс. Часть 3

Полный размер
Вот этими ножками

В эти отверстия

6) ГУ стоит. Сверху ставим дефлекторы и защёлкиваем их. Теперь гу стоит твёрдо, так как прижата ещё дефлекторами.

Полный размер

Полный размер

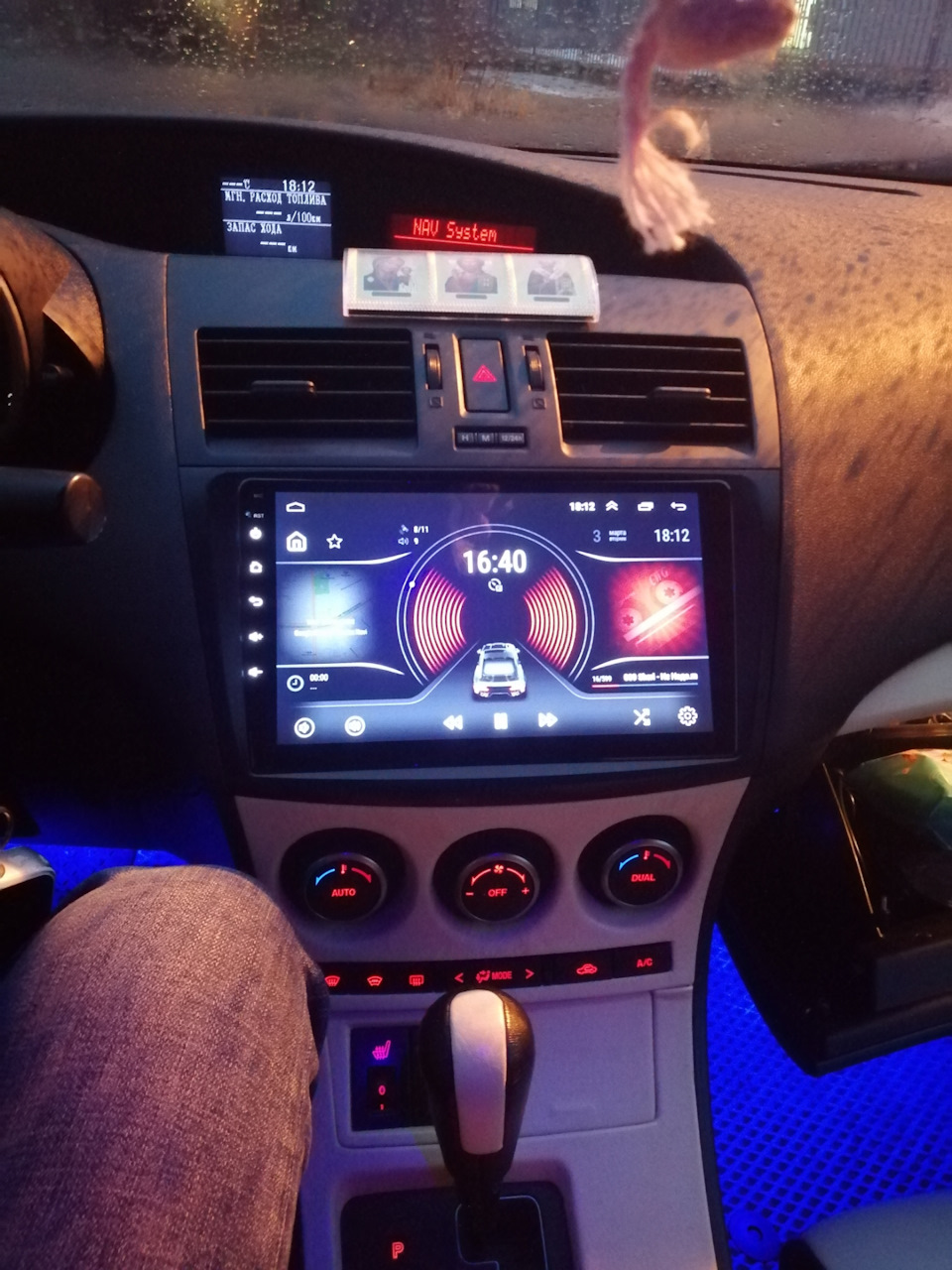

7) Ставим клемму обратно. Радуемся работе гу.

Полный размер

Полный размер

Заходим в настройку логотипа.

Полный размер
Жмём-лого в памяти гу

Полный размер
Ищем значок(который будет стоять при запуске гу)

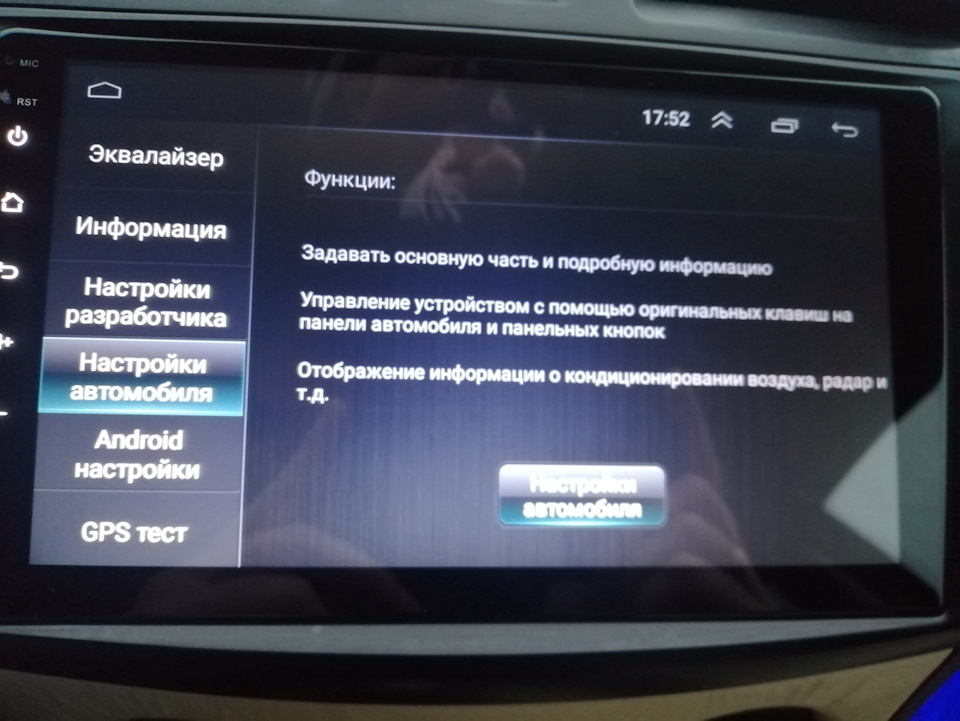

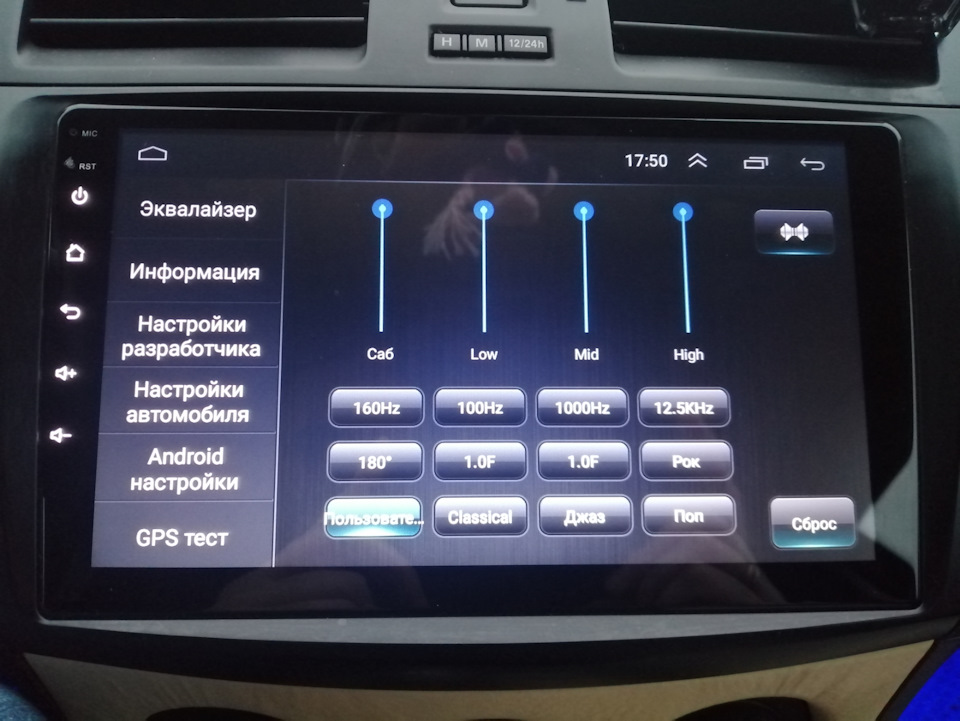

Дальше заходим в настройки для разработчика(если не работает руль и бк)

Полный размер
Пароль 8888

Выбираем «protocol settings»

Полный размер

Из левого списка выбираем «raise», с правого марку и модель авто

Полный размер

Синхронизировать время на бк и гу, зайди в настройку авто, жмём «set» и «clock»

Полный размер

Полный размер

На этом всё. Установка и начальная настройка закончена. Ещё пару фоток для наглядности.

Полный размер

Полный размер
В движении

Всем спасибо за внимание. Старался как можно подробнее. Пришло ещё раз снимать всё, для того что б вам продемонстрировать весь процесс установки.

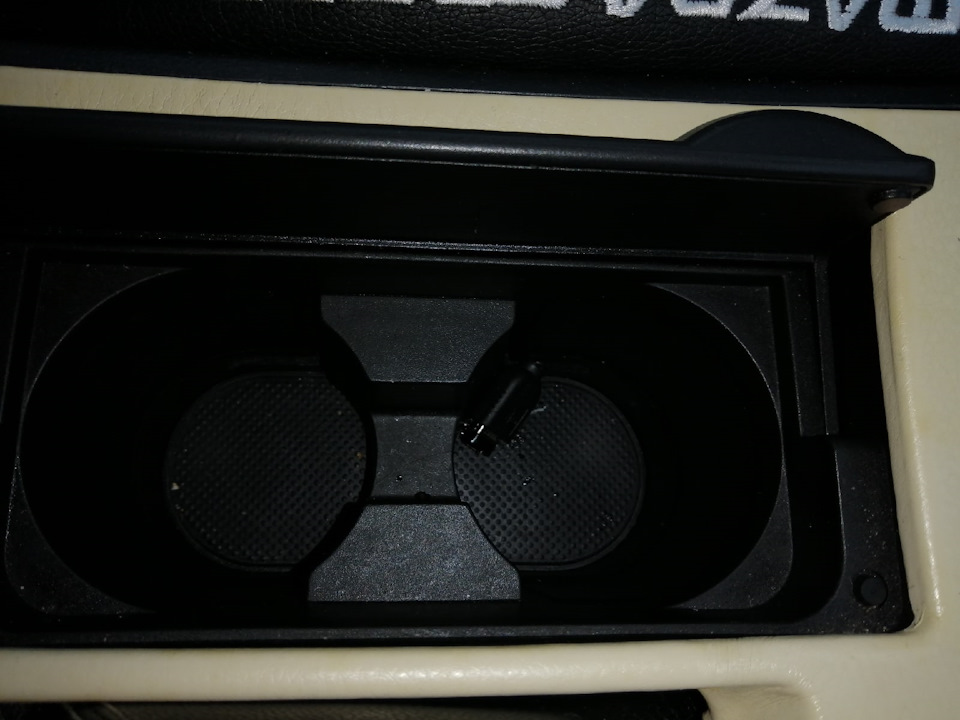

И ещё, 1 usb я вывел под центральной консолью, в подстаканник(для флэшки).

Полный размер

Не забывайте:
Ставить ❤️
Подписаться

Источник: www.drive2.ru

Мультимедиа для Mazda 3 (2004-2009)

Обзор относительно дешевой мультимедийной системы в штатное место Mazda3 2004-2009 г.в.
7» Car DVD GPS Player for Mazda3 with iPod BT Radio CANBUS FCC/CE/ROHS
Всем доброго дня. Это мой первый обзор на товар полученный из Китая.
Предистория(кому интересно)
Долго выбирал для своей матрешки 2006 года мультимедийную систему остановился на https://Aliexpress.com/item/item/Free-ship-gift-8-Car-in-dash-GPS-with-BT-USB-player-for-Mazda-3-2004/692359873.html
и камере https://Aliexpress.com/item/item/Supernova-Sales-Wired-1090K-CCD-1-3-170-degree-Parking-camera-for-Mazada2-mazda3-night-vision/530375277.html
после долгих самобичеваний на тему «надо или нет» решился заказать, списался с продавцом, все вроде нормально пообщались договорились, на следующий день продавец просит прислать фото моей приборной панели… ок не вопрос в ответ получаю: «Вы знаете из-за того что на вашей машине установлен климат контроль и ролики закрывающие воздуховоды( на фото по бокам от центральных воздуховодов), она вам не подойдет, но мы вам предлагаем купить другую чуть дороже, но без доплаты и присылает ссылку на товар о котором пойдет речь. Я конечно соглашаюсь. Все это дело отправляется ко мне всем известным ЕМС

даже с заторами на нашей почте ( у меня так еще 8 посылок по 45 дней уже в экспорте тусуются) все пришло достаточно быстро. Курьер позвонил за час до приезда, за что ему огромное спасибо, ибо я успел приехать с работы и все нормально получить. Итак Посылка внутри все стандартно материал похожий на пенопласт, сама система в полиэтиленовом пакете, белая коробочка со всеми необходимыми проводками.
Сама система

Вид сзади

Все что было в посылке.
Сделав эти фото я счастливый и довольный пошел спать, думая как на следующий день буду все это ставить 🙂
Но как говориться не все так хорошо как хотелось бы)) на след день пошел ставить в машину(процесс описывать не буду в интернете этой красоты навалом)воткнул все необходимые провода, завелся, включаю и…

… 30 минут экран с загрузкой логотипа мазда… короче проковырялся пол дня ничего не получилось, и в расстроенных чувствах пошел домой… часика два отойдя и написав пару писем продавцу, решил подключить системку просто от аккумулятора (благо электротехник знаю как делать) включаю и вуаля

все работает))
photofile.ru/users/abok/video/u258357010ae/view/
На следующий день решил рискнуть и снова пошел ставить в Машину тем более что продавец попросил видео с доказательство не рабочей системы.
Все быстренько собрал включаю… все работает
photo.qip.ru/users/abok/video/v2452649374a/view/…
Предварительно могу сказать следующие
+
Звук лучше чем у стандартной системы вариантов его настройки так же больше.
DVD,USB,GPS,BlueTooth, первые два попробовал, работают отлично) до остальных руки не дошли
Возможность подключения к кнопкам руля
Все работает стабильно и достаточно быстро(со стилусом)
Русский язык
— Главный минус всех систем подобного рода для МаТрешки это неработающий после замены бортовой компьютер(для меня это самый главный минус 🙁 привык к нему)
При работе рекомендую пользоваться стилусом палец воспринимается с трудом.
возможны проблемы с установкой для не опытных людей, маленько пластик поцарапал у себя по бокам от мультимедии, не страшно… кроме того места для новых проводов за системой остается достаточно мало.
В заключении
На данный момент снял её, причина в бортовом компьютере, меня как человека технически грамотного раздрожает наличие устройства не выполняющего свои функции подумываю о продаже человеку который по этому поводу не заморачивается.
Всем спасибо за внимание.

Планирую купить +2 Добавить в избранное Обзор понравился +23 +38

• 28 апреля 2013, 15:40
• автор: abok
• просмотры: 35361

Источник: mysku.club

Замена магнитолы Мазда 3 БК на Android и не только

Mazda 3 BK

Автор Михаил На чтение 6 мин Опубликовано 18.01.2022

При замене штатного головного устройства Mazda 3 BK или необходимости ремонта, понадобится выполнить демонтаж. Магнитола Мазда 3 БК, а также сабвуфер должны подключаться с соблюдением распиновки. Рассмотрим нюансы снятия ШГУ и подсоединения сабвуфера.

Снятие магнитолы Мазда 3 BK

Процедура демонтажа штатного головного устройства Mazda 3 BK начинается со снятия выключателя аварийной сигнализации. Для этого выполняются следующие операции:

• Обесточивается бортовая сеть Мазда 3 БК посредством отключения минусового контакта от аккумуляторной батареи.
• При помощи отвёртки с плоским жалом поддевается и извлекается декоративная накладка в середине центральной консоли.

• В открывшемся пространстве выкручиваются два крепежных винта верхней накладки торпеды, используя крестовую отвёртку.
• Преодолевая сопротивление фиксаторов из пластмассы, демонтируется накладка.
• Отключается разъем питания от кнопки управления аварийной сигнализацией Мазда 3 БК.
• Зажав фиксирующие пластмассовые планки кнопки, извлечь её из технологического отверстия.

Далее рассмотрим, как снять магнитолу Мазда 3 BK:

Сверху по бокам откручиваются крестообразной отвёрткой два крепежных винта ШГУ.

Затем проигрыватель вытаскивается из посадочного места и отводится в сторону. При этом расстояние будет ограничено длиной питающих проводников.

Отсоединяются разъемы питания с тыльной стороны, и штатная магнитола Mazda 3 BK полностью демонтируется.

Распиновка штатного головного устройства Mazda 3 BK

При проведении работ по замене или ремонту магнитолы Mazda 3 BK понадобится изучить схему распиновки питающей колодки. Это позволит избежать проблем с проводкой и исключить перегорание проигрывателя. Даже при использовании европейского переходника типа ISO потребуется уточнить назначение каждого контакта.

Первоначально уточним функционал каждого отдельного контакта штатного головного устройства Мазда 3 БК согласно цветовой принадлежности подключенных проводов:

• коричневый с белой полосой – плюс переднего динамика слева;
• зелёный – минус передней колонки слева;
• красный с желтой полоской – плюс переднего динамика Мазда 3 БК справа;
• белый с черной и красной полосой – соответственно минус передней колонки справа и задней слева;
• красный с черной и белой полосой – плюс заднего динамика слева и справа соответственно;
• синий с желтой полоской – минус правой колонки сзади;
• жёлтый с зелёной полосой – питание 12 В от замка зажигания;
• синий с красной полоской – цепь подвода напряжения 12 В от аккумуляторной батареи;
• черный толстый – общая масса;
• фиолетовый – питание 12 В от габаритных огней на подсветку;
• синий с белой полосой – 12 В для питания усилителя антенны;
• черный тонкий – не задействован, но подсоединен к корпусу.

Зная назначение каждого провода, можно без проблем подключить магнитолу. Но в зависимости от конкретной комплектации Мазда 3 БК, используются два типа колодок питания – J701 и J702. Поэтому требуется знать распиновку для каждой из них.

Распиновка разъема J701 штатного головного устройства Мазда 3 BK:

• A – FRONT L-ch (+);
• B – FRONT L-ch (-);
• C – FRONT R-ch (+);
• D – FRONT R-ch (-);
• E – AUTO-ANT;
• F – AMP-CONT;
• G – DIM-CANCEL;
• H – ST-SW 1;
• I – ST-SW 2;
• J – REAR L-ch (+);
• K – REAR L-ch (-);
• L – REAR R-ch (+);
• M – REAR R-ch (-);
• N – B/U;
• O – TNS (+);
• P – ILLUMI (-);
• Q – SPEED;
• R – UART 1;
• S – UART 2;
• T – CAN (+);
• U – CAN (-);
• V – ACC;
• W – AUDIO-PILOT4
• X – POWER GND.

Схема распиновки колодки J702 Mazda 3 BK:

• a – ACC;
• b – AUX-CONT;
• c – M-BUS (-);
• d – TEXT CLOCK;
• e – SIGNAL-GND;
• f – L-ch (+);
• g – R-ch (+);
• h – POWER GND;
• i – B/U;
• j – ILLUMI (-);
• k – M-BUS (+);
• l – TNS (+);
• m – TEXT DATA;
• n – L-ch (-);
• o – R-ch (-);
• p – SYSTEM MUTE.

Замена штатной магнитолы на Teyes на Андройде

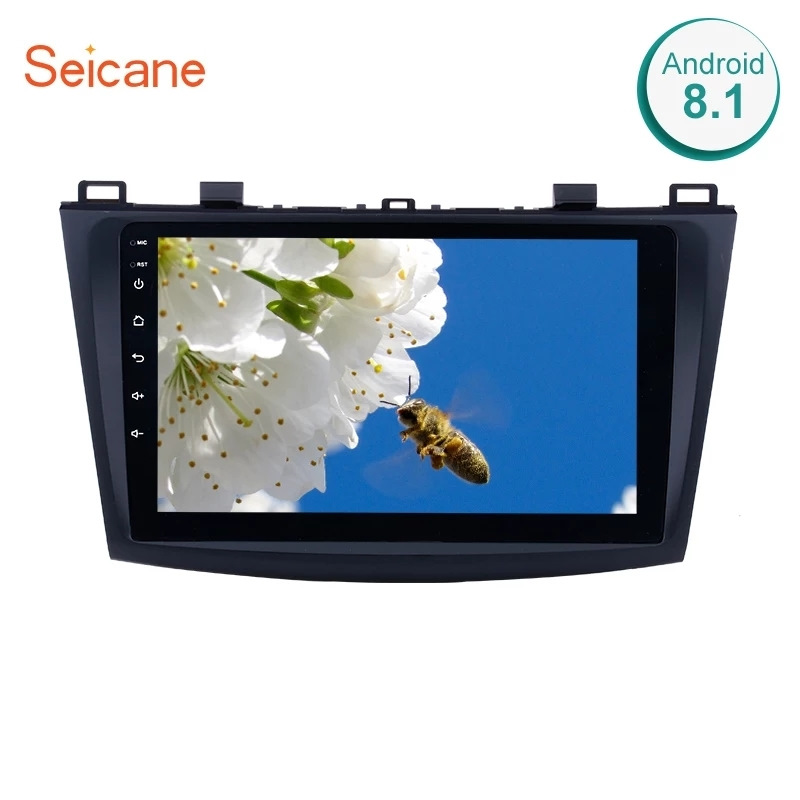

Рассмотрим вариант замены заводской магнитолы Мазда 3 БК на китайский мультимедийный комплекс Teyes на системе Android 8.1. Устройство можно приобрести на Aliexpress. Из преимуществ отмеченных по отзывам клиента выделяются:

• девяти дюймовый экран;
• возможность подключения управления с рулевого колеса;
• работоспособность бортового компьютера Мазда 3 БК;
• наличие планок крепления для монтажа БК со ШГУ;
• 16 Гб внутренней и 1 Гб оперативной памяти.

Процесс установки магнитолы Teyes на Mazda 3 BK:

Первоначально подготавливается новый проигрыватель – устанавливается переходная рамка, подключаются фишки.

Выполняется демонтаж штатного головного устройства по ранее описанной схеме.

Осуществляется перестановка экрана бортового компьютера с ШГУ на магнитолу Teyes.

Подсоединяется штатный разъем питания.

Производится раскладка проводов: три выхода USB и кабель AUX протягиваются в перчаточный ящик, антенны GPS и GSM устанавливаются в нише лобового стекла в центральной части торпеды.

Остаётся выполнить заключительные операции по установке магнитолы Mazda 3 BK.

После установки отмечается работа устройства без глюков. Интернет, навигация, радио, чтение флеш-карт без нареканий. Кнопки на руле обучаются быстро и легко. При этом не удалось настроить бортовой компьютер, на дисплее показывают только часы.

Как подключить сабвуфер к ШГУ

Установка сабвуфера Мазда 3 БК требует подвода электрического питания. Для этого используют следующие варианты:

• распайка ШГУ Mazda 3 BK для вывода линейных выходов;
• монтаж электроцепи от колонок;
• использование нового проигрывателя.

Рассмотрим последний вариант, который требует меньших затрат. Для монтажа сабвуфера на Mazda 3 BK потребуется сей девайс Stinger с алюминиевым корпусом и комплект силовых проводов.

Устройство подключается к штатному разъему магнитолы Mazda 3 BK, соблюдая распиновку.

Для прокладки кабелей необходимо демонтировать ШГУ и внутренние пороги. Провода прячутся под обшивку, а к АКБ тянутся через технологическое отверстие над педалями.

Заключение

Справиться с заменой магнитолы Мазда 3 БК можно самостоятельно. Главное соблюдать схему подключения проводов. При этом доступны разнообразные варианты проигрывателей, которые отличаются функционалом и ценой.
