Заводская магнитола Mazda 6 GH подходит далеко не всем владельцам. Причина — ограниченный функционал. Рассмотрим некоторые варианты замены и способы снятия штатной штатной магнитолы Мазда 6 2-го поколения.

Как снять магнитолу Mazda 6 GH

Снятие штатного основного блока Mazda 6 GH:

Декоративная крышка центрального тоннеля, где расположены подстаканники, сдавливается пластиковыми ножами и впоследствии разбирается. Фиксируется клипсами. Поддеваем декоративную крышку центрального тоннеля и снимаем ее. (связь)
Как и в предыдущем пункте, серая крышка по периметру коробки передач и блока управления Mazda 6 GH удалена, которая удерживается на месте зажимами. Затем разбираем декоративную накладку на КПП и блок управления климатом.
Далее необходимо установить селектор передач в нейтральное положение. Затем переведите рычаг переключения передач в положение «N» и снимите декоративную накладку переключателя передач.
С помощью шпателя поднимается и вытаскивается внутренний кожух рамы коробки передач и блока управления кондиционером вместе с прикуривателем. Для ее решения также используются зажимы. Так же поступаем и с декоративной окантовкой системы кондиционирования. (Ссылка)
Отвинчены крепежные винты блока климат-контроля Mazda 6 GH в количестве четырех штук. После чего его аккуратно снимают с сиденья, разъединяют силовые разъемы и затем убирают в сторону. Откручиваем четыре винта, которыми крепится панель управления системой кондиционирования и осторожно вытаскиваем, затем отсоединяем провода.
Следующим шагом является снятие и подъем центральной панели воздуховода, также используя шпатель, чтобы преодолеть сопротивление зажимов. Поднимите центральную панель воздуховода и снимите ее.
Откручены четыре крепления Mazda 6 GH ШГУ. Два самореза вверху и один внизу. Крепежный болт также находится внизу. Затем магнитола извлекается из технического отверстия на ограниченном расстоянии от силовых проводов. Откручиваем четыре винта, на которых крепится магнитола. Вытаскиваем магнитолу из сиденья и выключаем переключение.
Разборка магнитолы завершается отключением разъемов питания.

Установка 2DIN магнитолы с Aliexpress на Мазду 6 GH

ШГУ Sinosmart на Mazda 6 GH с экраном

Подумайте о замене штатной штатной магнитолы Mazda 6 GH на магнитолу на ОС Android Sinosmart. Это 10-дюймовая 2DIN магнитола, которую можно купить на Aliexpress. Также возможно проконсультировать установку у российских представителей через мессенджер WhatsApp.

ШГУ Синосмарт — магнитола 2DIN с экраном 10,2 дюйма.

ШГУ Синосмарт четко помещается в заводское сиденье Mazda 6 GH без использования переходных рам. Установка займет не более часа. Технические характеристики и функции магнитолы следующие:

процессор с четырьмя ядрами;
версия Android — 6.0.1;
объем RAM / ROM памяти — 2/32 ГБ;
сенсорное управление, за исключением кнопки механического типа;
интегрированная навигационная система с отличным приемом сигнала;
выход для подключения видеокамеры;
два порта USB;
Вай фай;
Блютуз.

Экран дает четкое и яркое изображение. Яркость имеет небольшой диапазон регулировки, что мешает при движении ночью. В этом случае можно установить заставку, которая активируется касанием любого места на экране радио. При сопряжении с мобильным телефоном ШГУ отображает список контактов на основе записей в телефоне. Качество звука и громкость на должном уровне.

Все команды обрабатываются без задержек.

Экран ШГУ Синосмарт дает четкое и яркое изображение.

С другой стороны, стоит отметить, что Mazda 6 2011 factory AUX не поддерживается. Для устранения недостатка придется приобрести кабель типа два тюльпан — 3,5 jack, который проложен на штатном сиденье в подлокотнике Mazda 6 GH.

Магнитола на Андроиде в Мазда 6 GH плюс камера

Радио Seicane с поддержкой USB, камерой заднего вида и навигационной системой.

Для замены Mazda 6 GH ШГУ на дешевую магнитолу с поддержкой USB, камерой заднего вида и навигационной системой можно использовать китайский плеер Seicane. Вы покупаете устройство даже на сервисе Aliexpress. Объем ОЗУ составляет один гигабайт, а ПЗУ — шестнадцать. Также вам потребуется приобрести видеокамеру. В процессе установки проблем с габаритами нет.

Как сбросить телефон до заводских настроек realme c3

Но необходимо будет внести изменения в схему питания, чтобы программирование кнопок на рулевом колесе Mazda 6 GH работало. Для этого выполняются следующие операции:

Расположен и отрезан розовый изолированный провод, который подключается между ШГУ и CAN-шиной;
Получившийся конец проводника со стороны магнитолы подключаем к KEY1, а со стороны CAN BUS — к KEI2.

Камера установлена между фонарями заднего номерного знака.

Для крепления камеры изготавливается пластина 15 х 4 см для стандартных креплений.

Для крепления делается пластина размером 15 х 4 см, для стандартных креплений. При желании его можно покрасить. Кабель питания от магнитолы к камере проложен в дверных порогах с левой стороны Mazda 6 GH. Напряжение на камеру подается от розетки, которая находится на левой стороне багажника. В этом случае даже разбирать кожу не нужно.

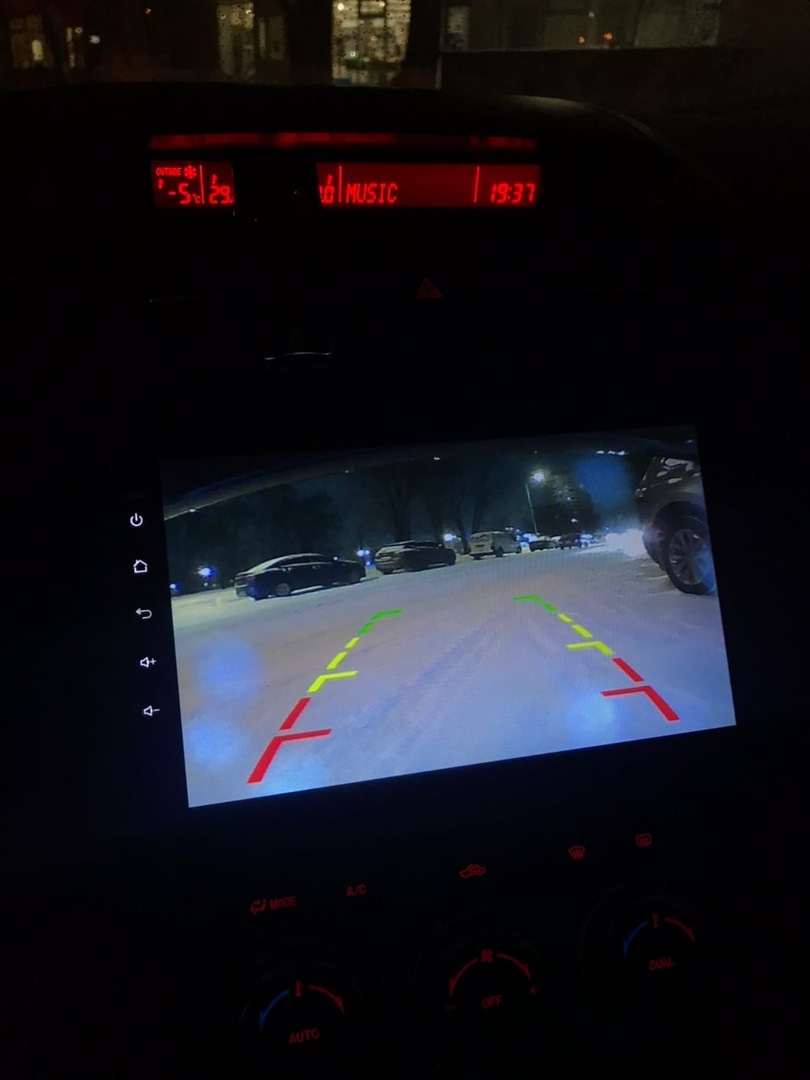

Изображение появляется на экране при включении реверса.

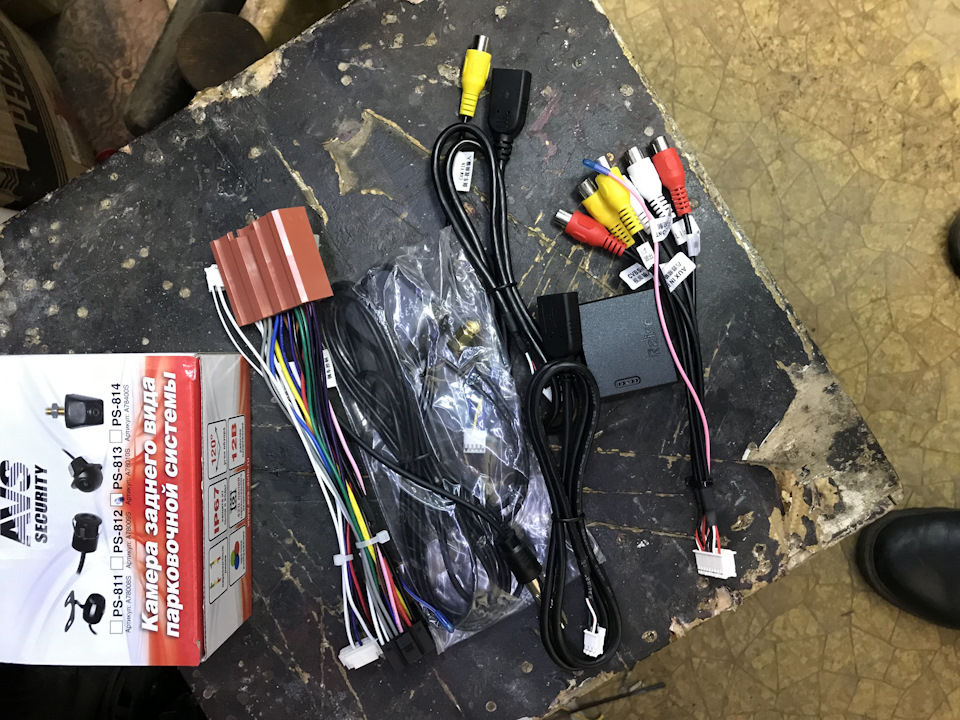

Распиновка радиоразъемов Seicane

Устанавливаем камеру заднего вида на Mazda 6 GH

При выборе видеокамеры для Mazda 6 GH допускается использование универсальных устройств. Установка камеры на Mazda 6 GH в кузове хэтчбек состоит из следующих шагов (при условии, что на Android уже установлена экранная магнитола):

Крышку багажника открывают, чтобы проверить наличие двух проводов питания к разъему фонарей заднего хода: черного отрицательного, черного положительного и синего.

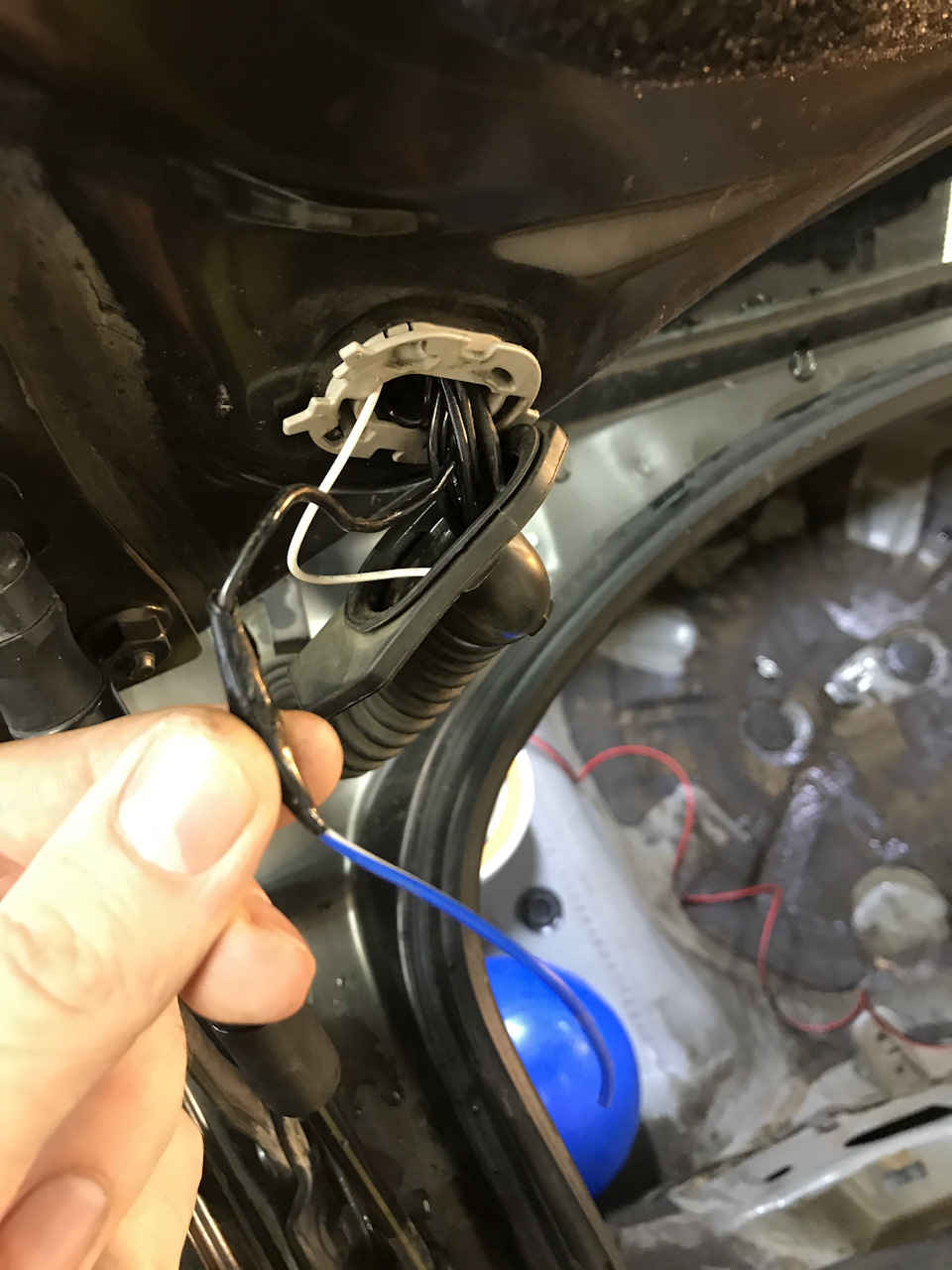

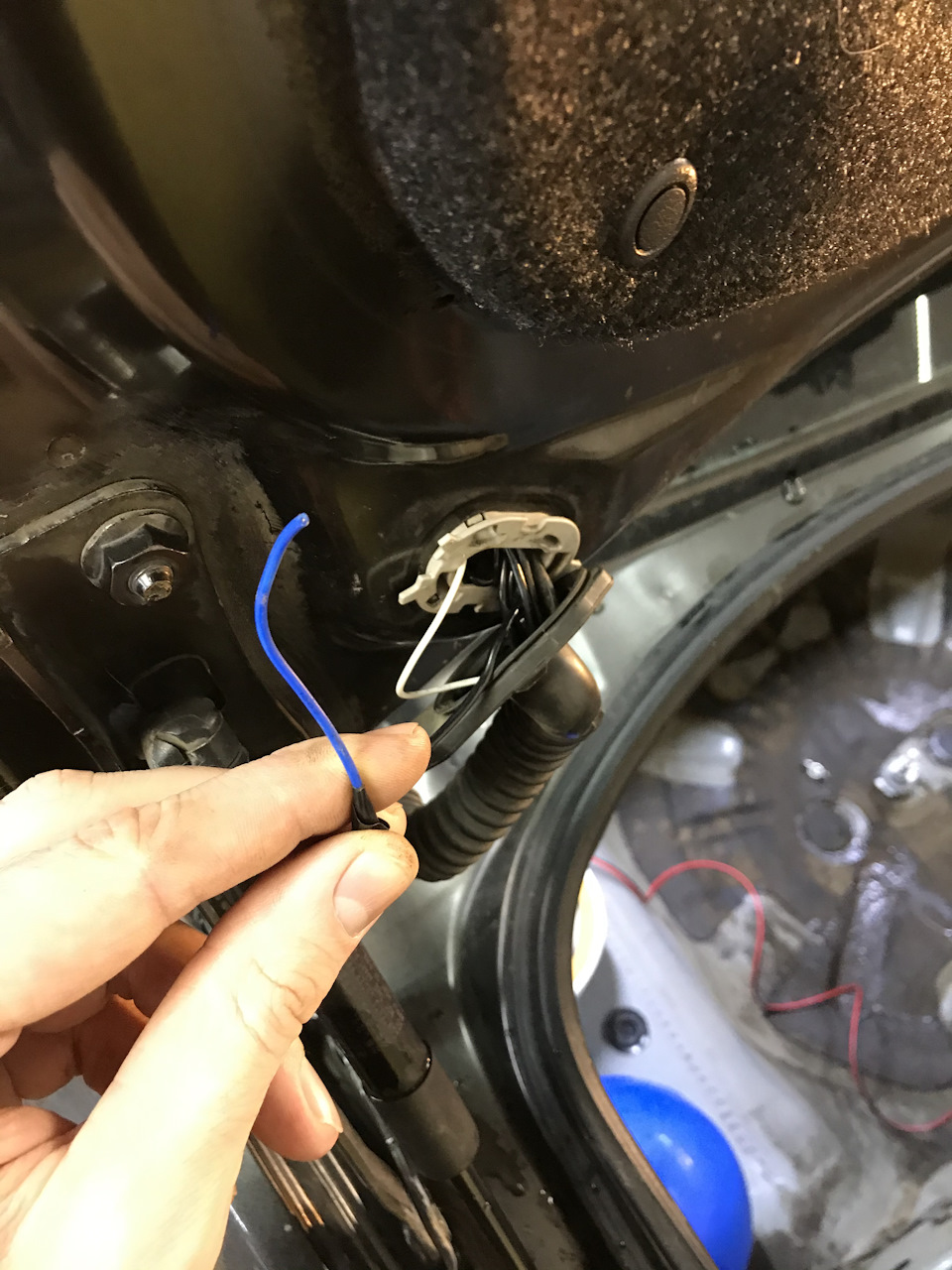

Открывается левая задняя дверь и снимается обшивка порога. В открывшемся зазоре найдите плюсовой провод фонаря заднего хода и подсоедините к нему провод к плюсу камеры. Откройте левую заднюю дверь, снимите облицовку порога и осмотрите проводку. (Ссылка) Рвем изоленту сколько угодно и в жгуте находим наш «+» лезвия, то есть провод черно-синий!
Подключенный провод выводится в багажник под обшивкой левой стойки. Продеваем плюсовой провод на багажник под обшивку левой стойки.

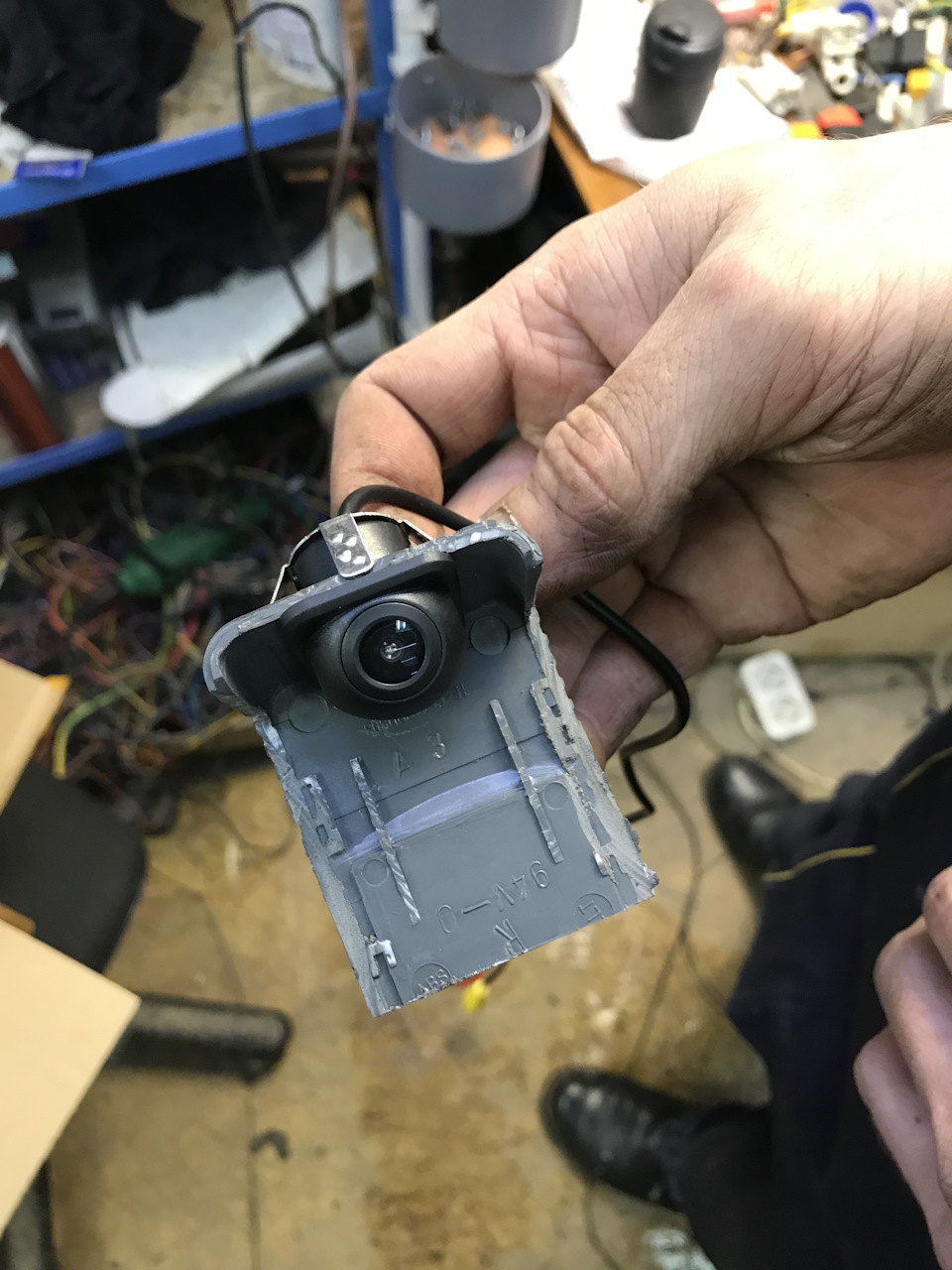

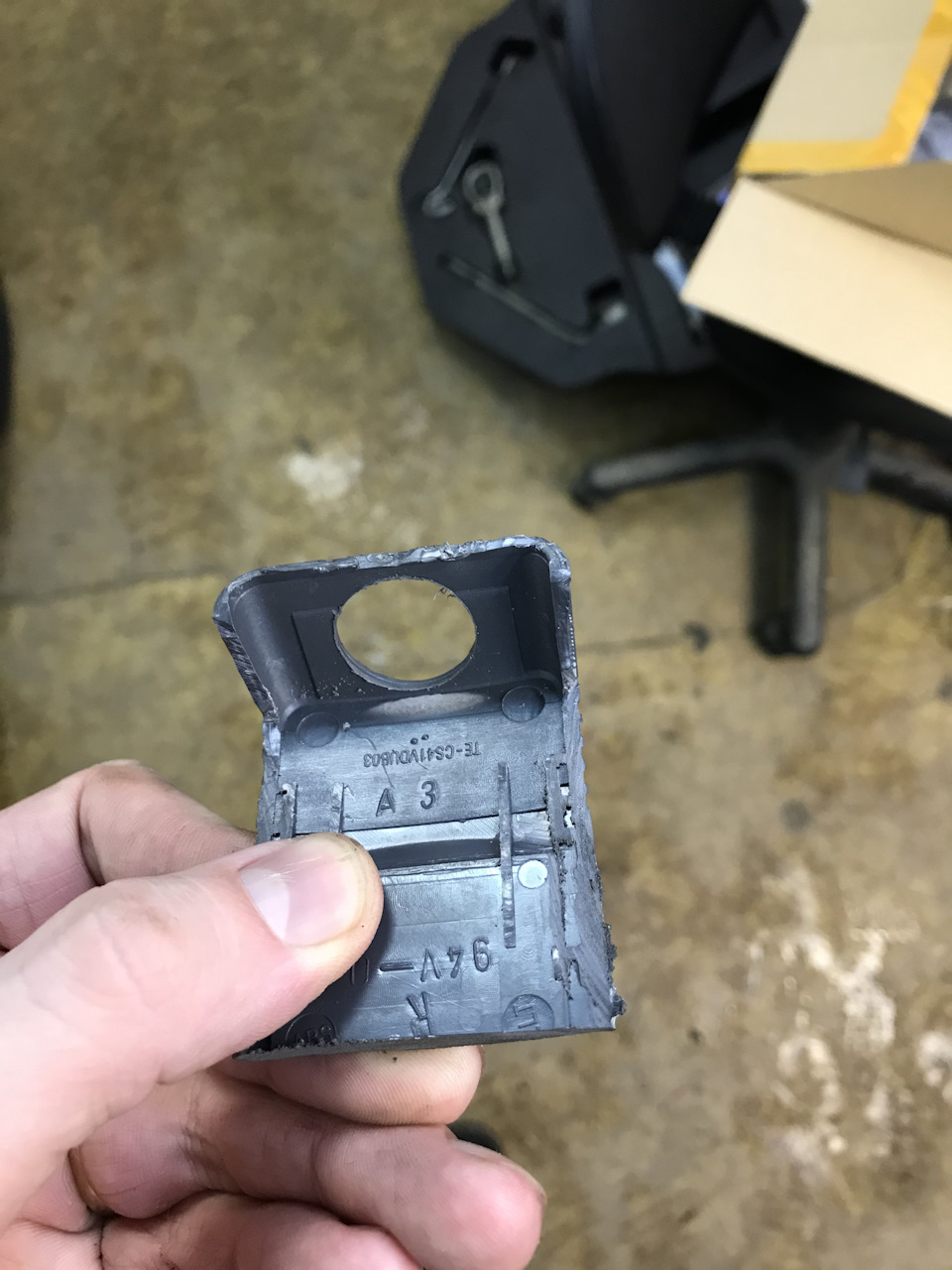

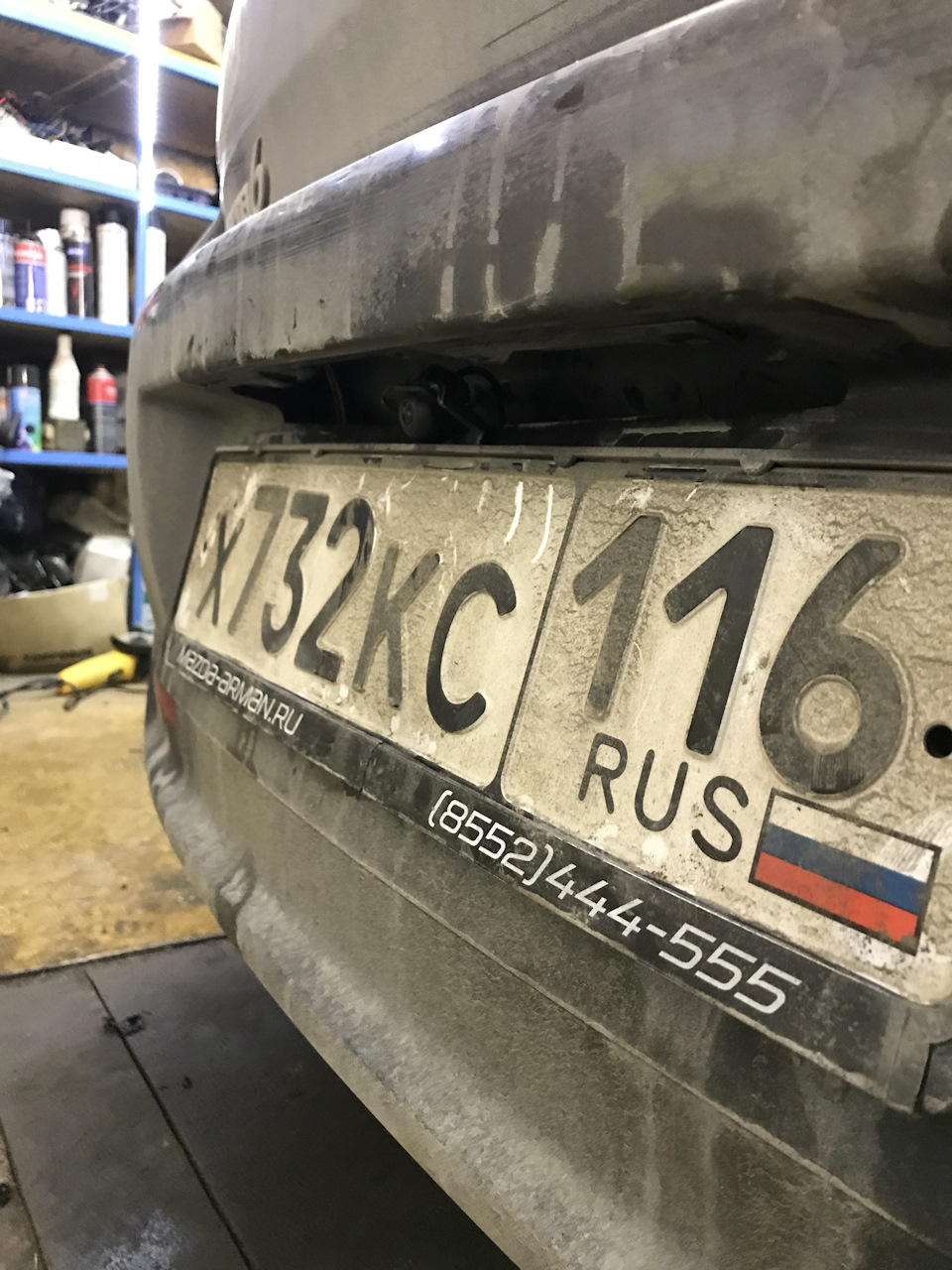

Камера установлена между абажурами освещения номерного знака Mazda 6 GH. Для этого дополнительно изготавливается монтажная пластина в виде уголка: длина 12 см, ширина угловых пластин — 10 и 6,5 см. Делаем переходную рамку для универсальной камеры.
Монтажные отверстия высверливаются с помощью заводского крепежа.
Из отверстия для доступа в области запаски выступает штекер типа «тюльпан» для подключения камеры. Растяните тюльпаны от камеры до багажника. (Ссылка)
Далее подключаем шнур питания, штекер-тюльпан к камере и заземление, которое подключаем к ближайшему болту. Подключаем провод от камеры к резьбе, которую натянули с левого заднего порога, минус к ближайшему болту.

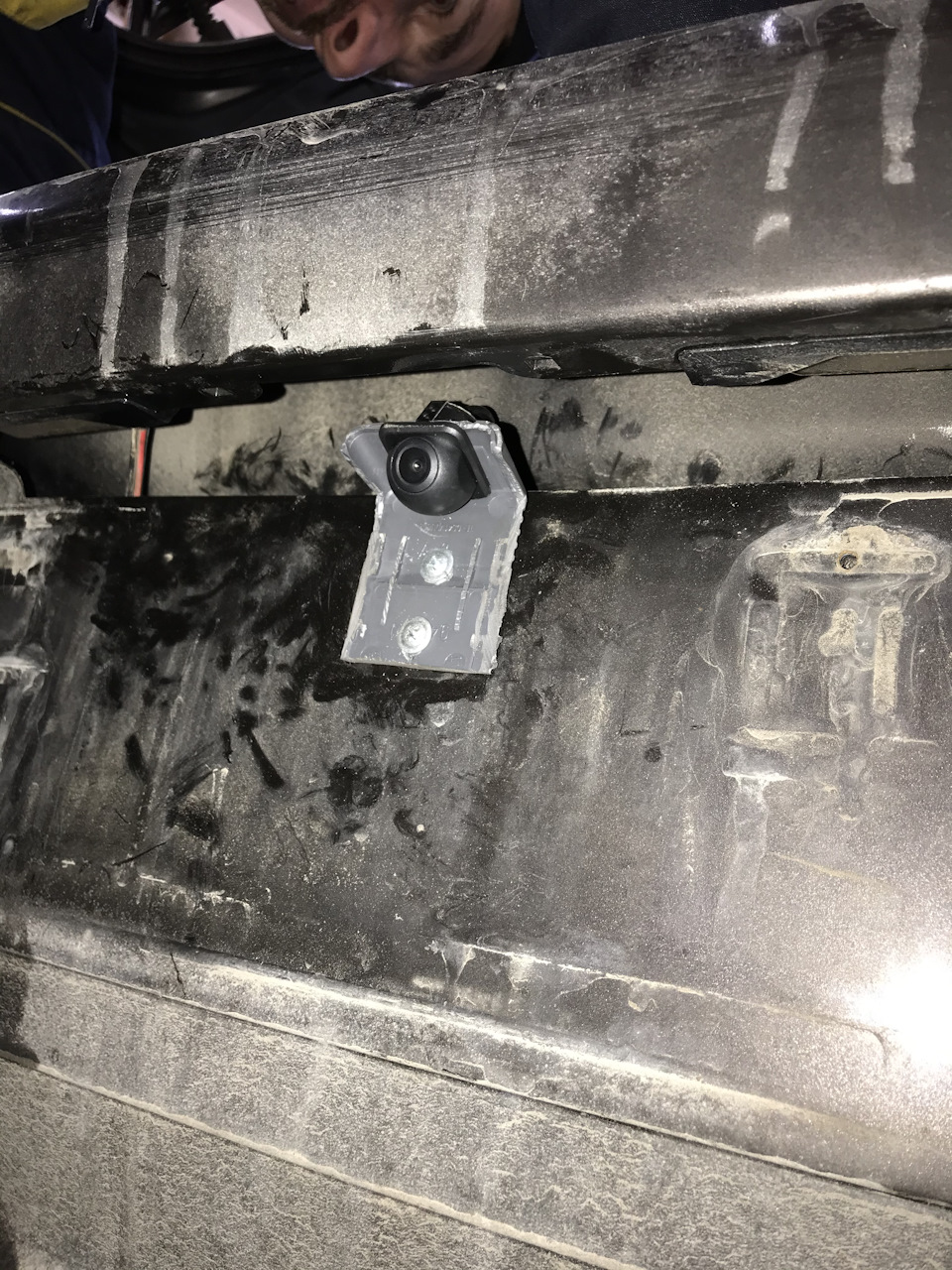

Осталось закрепить монтажную пластину между подсветкой номерного знака Mazda 6 GH. Закрепляем пластину с камерой между тенями.

При замене ШГУ Mazda 6 GH на магнитолу с операционной системой Android, камерой заднего вида и другими функциями необходимо сравнить габариты. Это позволит избежать использования дополнительных переходных кадров. Процедуру модификации несложно проделать своими руками.

Источник: mazdawiki.ru

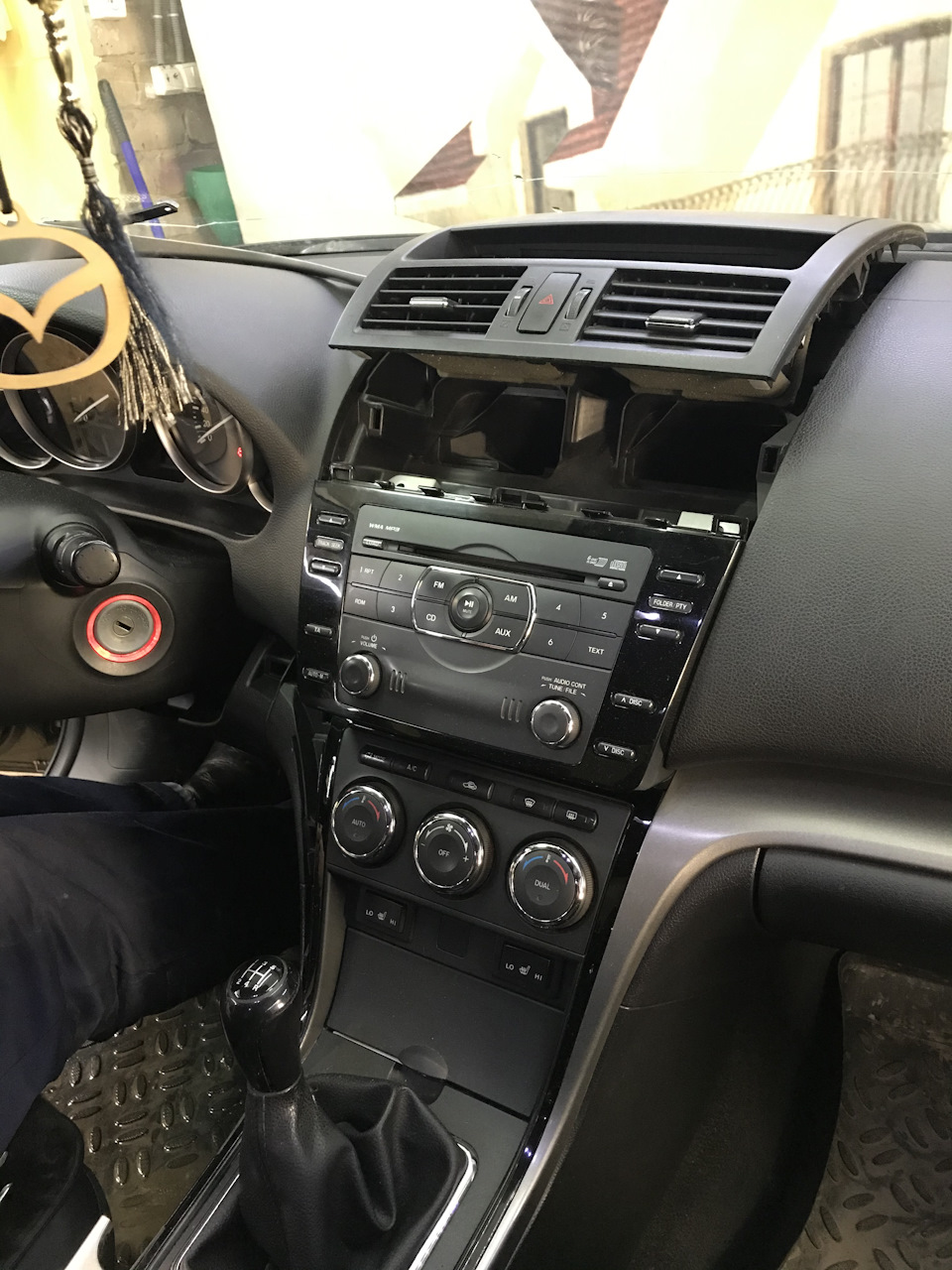

Пошаговая инструкция по установке головного устройства на Мazda 6 (2009 — 2011)

С помощью монтажных лопаток демонтируйте декоративную панель, аккуратно сняв с крепежных элементов.

Аккуратно поднимайте декоративную панель.

Вид после снятия панели.

Используя монтажные лопатки, выньте декоративные накладки слева и справа.

Вид после снятия накладок.

Переключите селектор коробки передач в положение «N».

С помощью монтажных лопаток выньте декоративную накладку.

Выньте консоль и аккуратно отсоедините проводку.

Вид консоли после отсоединения проводов.

Открутите четыре винта, фиксирующие кондиционер.

Аккуратно выньте кондиционер и отсоедините проводку.

Вид после удаление кондиционера.

Используя монтажные лопатки, выньте панель дефлекторов.

Открутите четыре винта, фиксирующие штатное головное устройство, снимите штатное головное устройство, аккуратно отсоедините проводку.

Снимите штатное головное устройство, аккуратно отсоединив проводку.

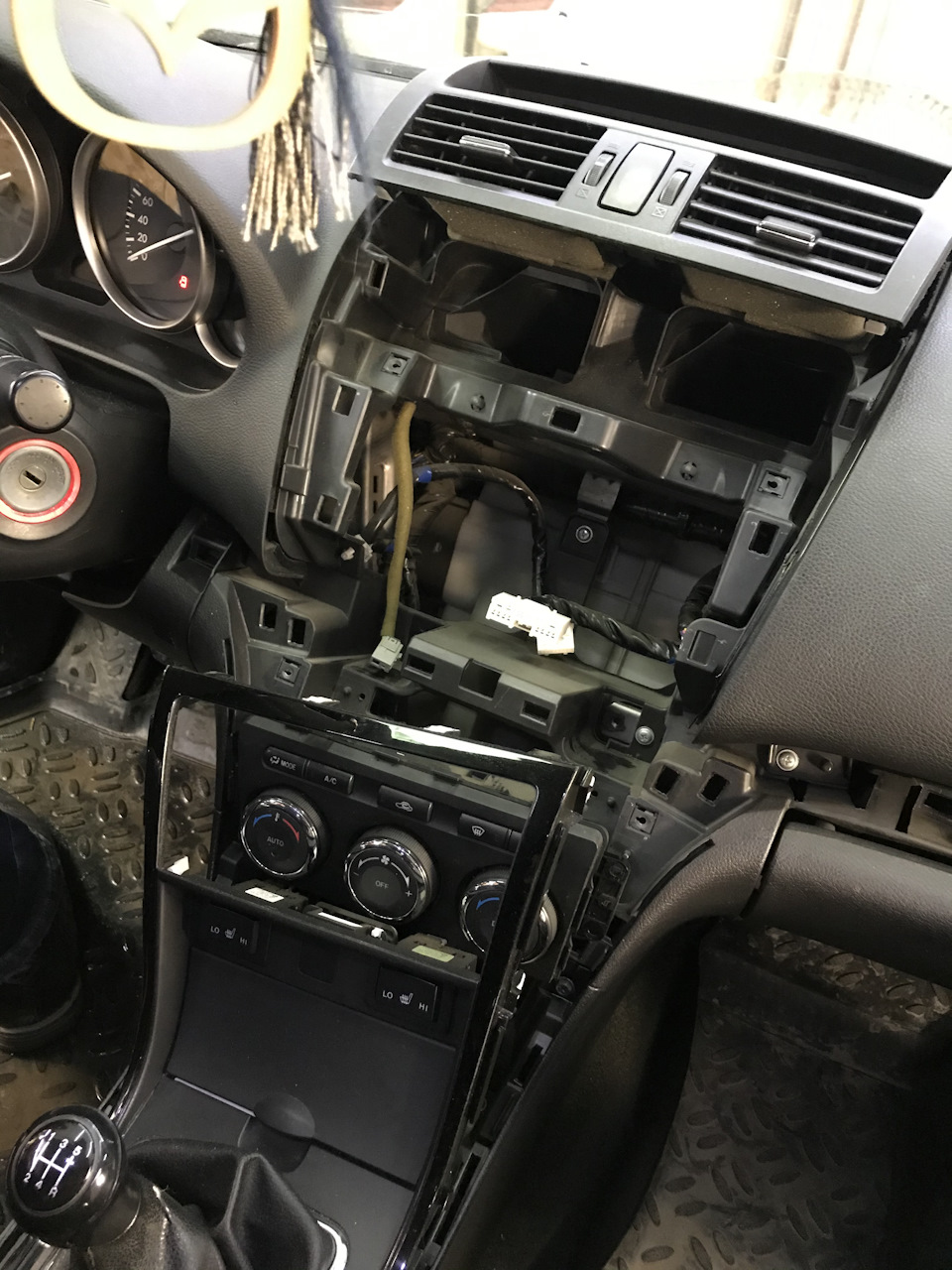

Вид после извлечения штатной магнитолы.

Отсоедините пять монтажных кронштейнов от штатной магнитолы.

Пять монтажных кронштейнов.

Закрепите монтажные кронштейны на новой штатной магнитоле и убедитесь, что направление выбрано верно.

Подсоедините провода в соответствии со штатными разъемами.

Установите новое штатное головное устройство и закрепите его четырьмя винтами.

Установите обратно дефлекторы.

Установите обратно кондиционер и закрепите его четырьмя винтами.

Подключите все провода к консоли компонентов.

Установите справа и слева декоративные накладки.

Установите декоративную панель на штатное место.

Кондиционер Хайер или электролюкс

Общий вид после установки.

Другие новости

Компания Интро представляет более 100 видов кабелей для подключения мультимедийных устройств UMS к штатным разъемам автомобиля.

14 декабря 2022

Incar представляет «народную» линейку мультимедийных комплексов серии City (ADF), разработанных в том числе, для популярных отечественных автомобилей в начальных комплектациях.

11 октября 2022

Серия мультимедийных головных устройств ANB представляют собой систему с сенсорным монитором на процессоре Cortex-A7 Quad core 1.3 GHz под управлением операционной системы Android.

Источник: intro-online.ru

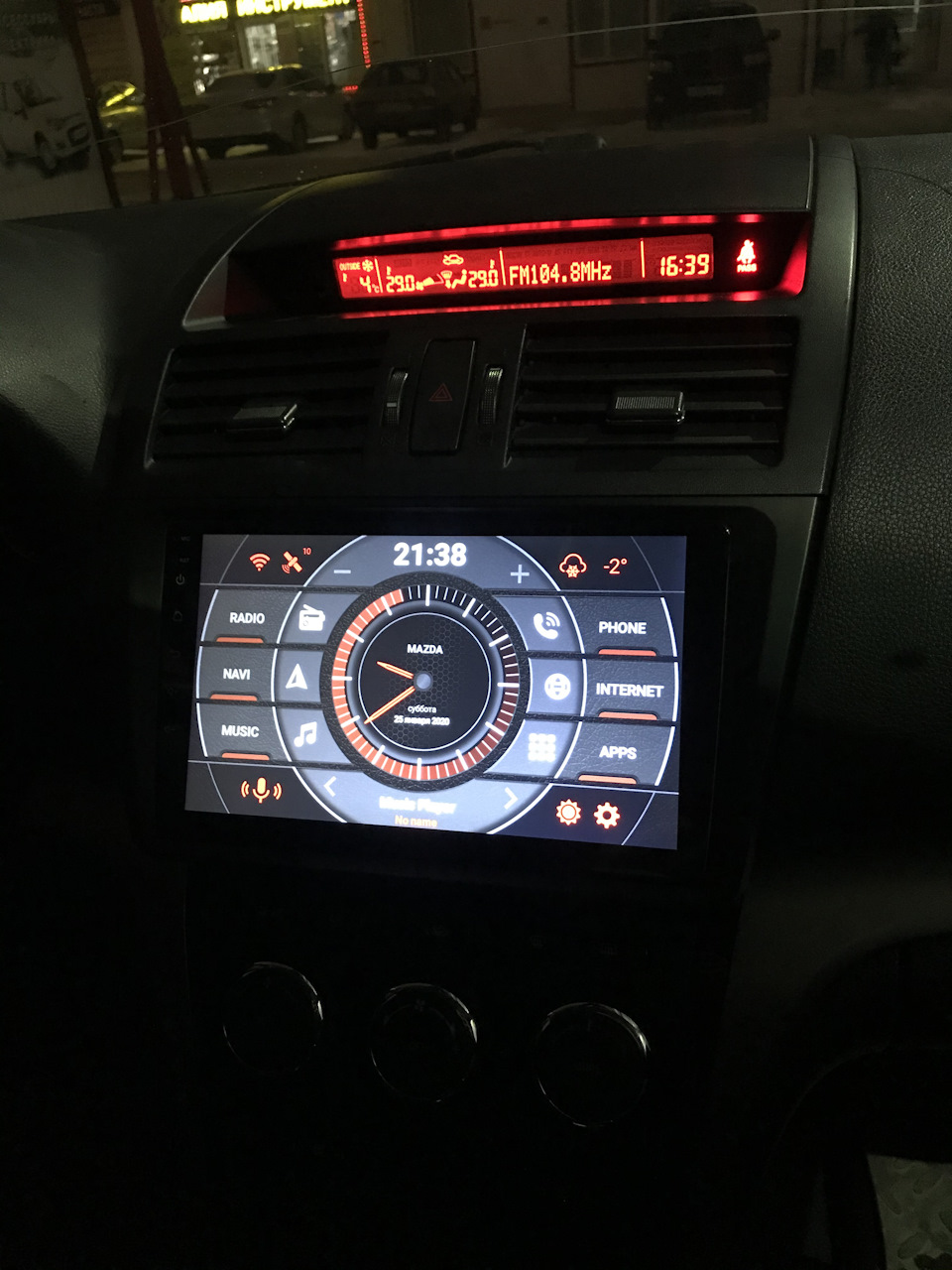

Установка Seicane Android 8,1 2DIN mazda 6 gh и не большой ремонт

Добрый день, дорогие друзья. Очеееень давно я ничего не писал и не постил, даже не знаю почему или не было времени или было лень. Ну думаю сейчас все изменения буду добавлять сюда)

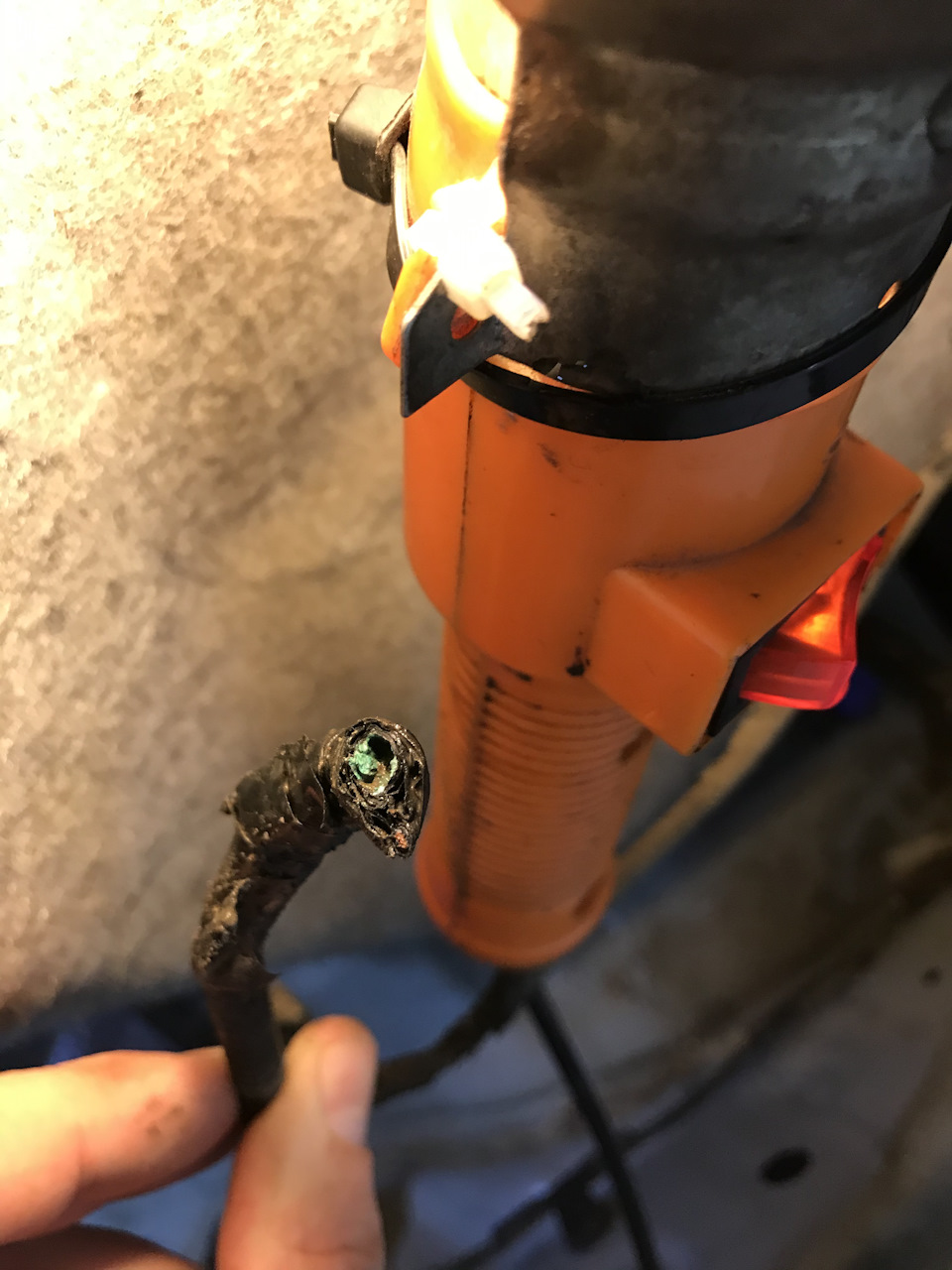

На этот раз я решил прикупить магнитолу с экраном, это было моя мечта как я только купил машину, ну 2-3 года назад такого типа магнитола стоила 25-30 т.р, и так как я не особо любитель музыки в машине или еще что то(ну в молодости наслушался наверно сабов и усилков в вазах xD ) мне было жалко платить просто за экран столько денег, я частенько заходил на разные сайты и смотрел сколько стоят такие магнитолы, и ценники потихоньку падали, в один момент такую магнитолу можно было купить за 11-12 тр, я даже уже был готов купить, ну почему то забыл или еще что то, и вот в итоге я увидел в мазда группах что люди ставят такие магнитолы и пишут что ценник в среднем 6-7 тысяч, вот тогда я точно и решил что вот тот самый момент и настал xD Что то очень много букв пошло прям прорвало, Ну в итоге заказал я магнитолу со скидками итд она встала мне 80$ это можно сказать ровно 5000р, Камеру заднего вида я купил уже у нас в городе она обошлась в 700р( розница дороже, кому надо обращайтесь xD ) . Ну и самое главное для меня эта магнитола больше для красоты и для камеры заднего вида, это основное ее предназначение, и из за этого я сразу решил что мощные или крутые магнитолы мне не нужны, музыку я и раньше слушал через аукс и мне этого хватало, ну а теперь и блютус есть и флешку можно вставить, прям лакшери все включено. Да конечно плюсов много у этой магнитолы и еще один огромный жирный плюс, музыка стала играть лучше, раньше была проблема что сзади родные колонки прям не играли от слова совсем, а сейчас ну прям слышно что сзади прибавили громкости на 90%)) Ну ладно опять много букв)) В итоге с установкой данной магнитолы проблем не было, а все почему? потому что легко и просто там все, Ну и потому что устанавливал все это zanoza318 , за что ему огромное спасибо)
