По тупости закрепил оба выходных транзистора на одном радиаторе без изоляции. Сгорел диодный мост (старенький, ссср), левый транзистор нагрелся сильно, правый еле-еле. Тот что между ними не контактировал с радиатором.
Сейчас хочу починить, вопрос: ЧТО менять?) Могу заменить оба транзистора, ничего больше не могло сгореть? Как их проверять я без понятия, мультиметр есть.
Дополнен 1 год назад
А нету фото, нету) 0
Лучший ответ
Как любой другой если это не полевик. Не надо было такого длинного вступления. Надо было просто спросить: «Как проверить транзистор и не тут, а у гугла».
Кирилл ЛапкинМыслитель (8445) 1 год назад
Простите, я не очень шарю в этом. Нужно типа проверить оба транзюка и заменить один?
Кирилл ЛапкинМыслитель (8445) 1 год назад
Ну или оба) А другого ничего не могло выбить?
Дед Оракул (74206) Кирилл Лупин, Без схемы, нет ответа 100%, а со схемой — 5050
ДедОракул (74206) 1 год назад
Вот этого тебя никто не угадает.
Остальные ответы
Там надо все цепи проверять, простая замена может не принести упеха. Зачем, собственно нужно было покупать конструктор, когда за меньшие деньги там же можно было купить уже собранный усилитель?
Плохой прием FM — решение!
Кирилл ЛапкинМыслитель (8445) 1 год назад
Это и была собранная плата (если вы об этом)
А если об усилителе в целом — то поискать приключений
Вообще странно, что у тебя получилось!? их сжечь общим радиатором.
Ничего странного не замечаешь.
По моему чегото не договариваешь.
Имхо
Кирилл ЛапкинМыслитель (8445) 1 год назад
Если подробнее- сначала включил без радиатора, вроде все было норм. Потом подключил динамик (4ом) и приделал радиатор. Включил, сгорел мост и предохранитель перед ним, был, вроде хлопок на динамике.. Потом подключил с новым мостом без радиатора- за пару сек сильно нагрелся левый, а правый не сильно..
Кирилл ЛапкинМыслитель (8445) 1 год назад
2SC2922 и 2SA1216 были на общем радиаторе
Кот Мурыч Оракул (93862) Кирилл Лупин, ну вот смотри схему, общий радиатор это короткое по питанию. А вылететь могло то, что на мгновение могло получить импульс с средней точки. Схема может немного отличаться.
Транзисторы прекрасно звонятся мультиметром. В выпаянном состоянии.
NPN звонится с базы на эмиттер и коллектор. То есть, красный щуп втыкаешь в базу, черный в коллектор — показывает падение примерно 0.6 В (+/- 0.2 В), втыкаешь черный в базу красный в коллектор — показывает бесконечность. PNP звонится наоброт, с эмиттера/коллектора на базу. Короче, для каждого транзистора нужно провести четыре измерения.
На картинке показано только по два измерения, базы с коллектором. Нужно сделать еще то же самое но для эмиттера.
Кирилл ЛапкинМыслитель (8445) 1 год назад
Окей, я выходные прозвоню, а могло что-то другое дополнительно выбить?
Автомобильный усилитель не включается. Ремонт
Ты просто замкнул + и- питания нагреться там ничего не должно, а если после моста нет предохранителей, на усилитель поперла переменка, относительно массы это половина транзисторов выбило, теперь все надо проверять.
Кирилл ЛапкинМыслитель (8445) 1 год назад
т. е проверить все-все транзисторы?
Вольный ветер Искусственный Интеллект (280861) Кирилл Лупин, Надо вычислить где было замыкание, и смотреть по схеме, что могло сгореть, диодный мост — это худший вариант, в схему пошла переменка, а она много чего могла натворить, ты торопливый ёжик, не предусмотрел прокаладку, теперь все проверять нужно.
Все четыре последних проверять. Но прежде – выяснить, что на выходе..
Если минус – нижнее плечо, плюс – верхнее..
А сгореть он мог запросто, поскольку у моста пробило лишь одно из плеч..
Но проблема могла и глубже забраться.. Сразу надо смотреть напряжение К-Э тр13. Там относительно общего должна быть ∆ ± 1,5–2,0 вольта..
Кирилл ЛапкинМыслитель (8445) 1 год назад
На выходе чего? На выходе моста и фильтра все хорошо, давно купил 15000мкФ кондеры (по 1 на плечо) и нормальный мост. Проверил бп на другом усилителе (для колонок).
Аркаша Высший разум (536022) О, господи! На выходе усилителя, разумеется! Там ноль должен быть, а у тебя – можно не сомневаться – одно из плеч питания! Он же двуполяркой питается? И без разделительного конденсатора на выходе..
И нагрузку – не динамик, а резистор (или динамик через резистор !) Ом 150-200 .. И вход закоротить.. Вот потом начинать щупать его тестером и думать, что первое выпасть. Можно сразу прозвонить не выпаивая последние К-Э в обоих направлениях (любые!) транзисторы, и если там конкретный ноль – смело выкинуть.. В общем, с твоими знаниями. короче – тяжело тебе будет! Усь не для «начинающих».. Но дорогу осилит идущий !
Вольный ветерИскусственный Интеллект (280861) 1 год назад
А разве выходные транзисторы в корпусе МТ 200 имеют электрический контакт подложки с радиатором? Вроде они в пластике только тепловой контакт, и прокладок не требуют, это он Tip 31замкнул на радиатор, а тот на массе сидит.
Источник: otvet.mail.ru
Ремонт китайского усилителя саба
Предисловие.

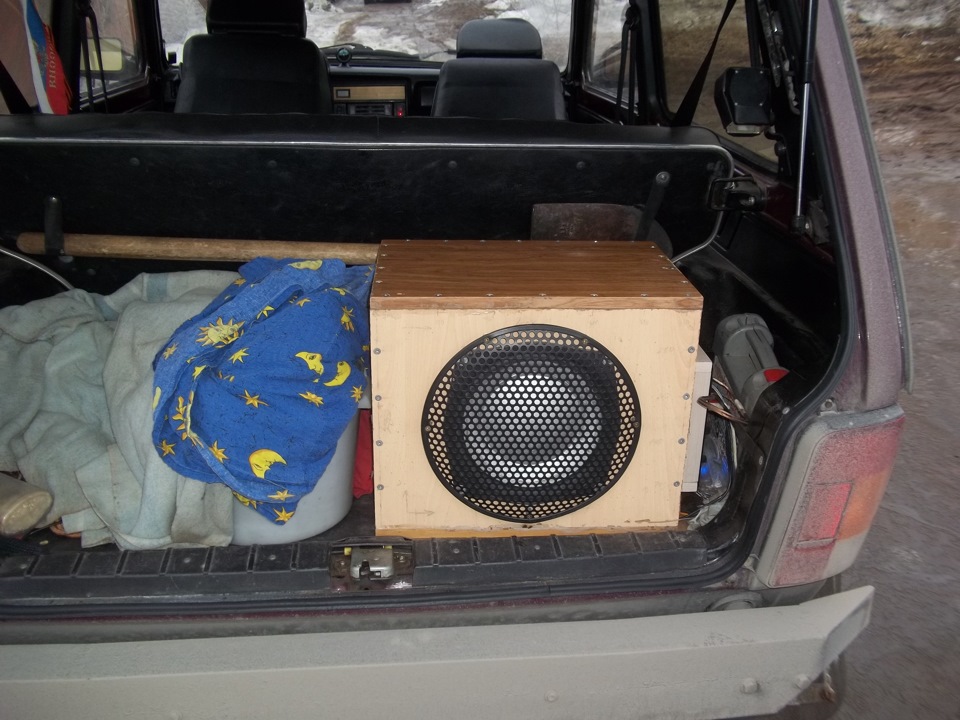

Пару лет назад решил улучшить аудиосистему в Ниве установкой сабвуфера. Как всегда основным ограничением был бюджет. Динамик для саба на тот момент у меня уже имелся — это советский динамик 75ГДН с восстановленным (новым) тканевым подвесом. Короб я решил изготовить сам из ЛДСП.
Опыт работы с ЛДСП у меня большой, т.к. сам в свободное время являюсь мебельщиком и изготавливаю корпусную мебель. С материалом соответственно тоже проблем нет, полно обрезков всяких. Поскольку новый подвес динамика тканевый и достаточно мягкий, решил делать короб «закрытый ящик».
К тому же, ЗЯ считается более «музыкальным» и универсальным в плане воспроизведения различных стилей музыки, а я слушаю разноплановую музыку — от классики до металла, в т.ч. и рэп. Насколько помню, размеры взял не «от балды», а рассчитал в программе (не помню какой) на основании параметров ТС динамика, взятых из инета. Объем ящика получился по-моему примерно 45 литров.
Дело оставалось только за усилителем. Сначала решил изготовить усилитель сам, благо небольшой опыт уже имелся (сам изготовил усилитель для саба в гараже). Даже закупил все необходимые радиодетали. Однако проект изготовления усилителя был заморожен ввиду нехватки времени и к тому же мне попался на глаза вот такой усилитель на Алиэкспресс:
ru.Aliexpress.com/item/20…2114.03010208.8.27.Dmf1we
Вот он:
Цена его на тот момент была 1200 рублей (сейчас 2500 руб. примерно). Решил купить его. Через месяц он приехал и началась сборка саба. Готовый ящик обил изнутри тонким войлоком, усилитель закрепил снаружи сбоку. Когда разбирал салон, протянул провода в багажник для передачи сигнала и силовые. Вот что получилось:
Полный размер
Не знаю, какая реальная мощность у этого усилителя, но один советский динамик 75ГДН он раскачивал неплохо. Опять же всё относительно и это чисто субъективно, т.к. это у меня первый саб в автомобиле и сравнить не с чем. Однако теперь сзади СЧ динамики отсутствуют (раньше стояли овальные блины Сони в задней полке и они были убраны вместе с полкой) и без них звук меня устраивает и басов хватает за глаза. Приятный бас теперь присутствует при прослушивании. А блины овальные Сони теперь планирую установить в передние двери Москвича.
Ну вот, в общем примерно год саб меня радовал, удовольствия от прослушивания музыки стало стало ещё больше. Где-то полгода назад, в один прекрасный момент вдруг бас пропал. Осмотр выявил, что светодиод индикации питания при включении усилителя горит, однако саб молчит. Начал искать причину.
Сначала попробовал подсоединить другой источник сигнала — результата нет, молчит саб как рыба. Снял и проверил динамик — работает. Вывод один — усилитель сдох. Расстроенный, отключил саб и убрал в гараж. Ну и как-то подзабил на него и полгода ездил так, без басов можно сказать.
Наконец решил взяться и починить усилитель. Сначала правда подумывал о покупке нового. Но посмотрев цены, от этой идеи отказался. Решил — буду чинить. Сначала отдал его одному хорошему знакомому, но он вернул мне усилитель через пару дней, сославшись на отсутствие схемы на усилитель.
НУ ладно, решил я, не боги горшки обжигают, попробую сам. Для начала несколько дней штудировал информацию в мировой паутине и нашёл кое-какую полезную инфу по ремонту автомобильных усилителей (методики, общие принципы и пр.).

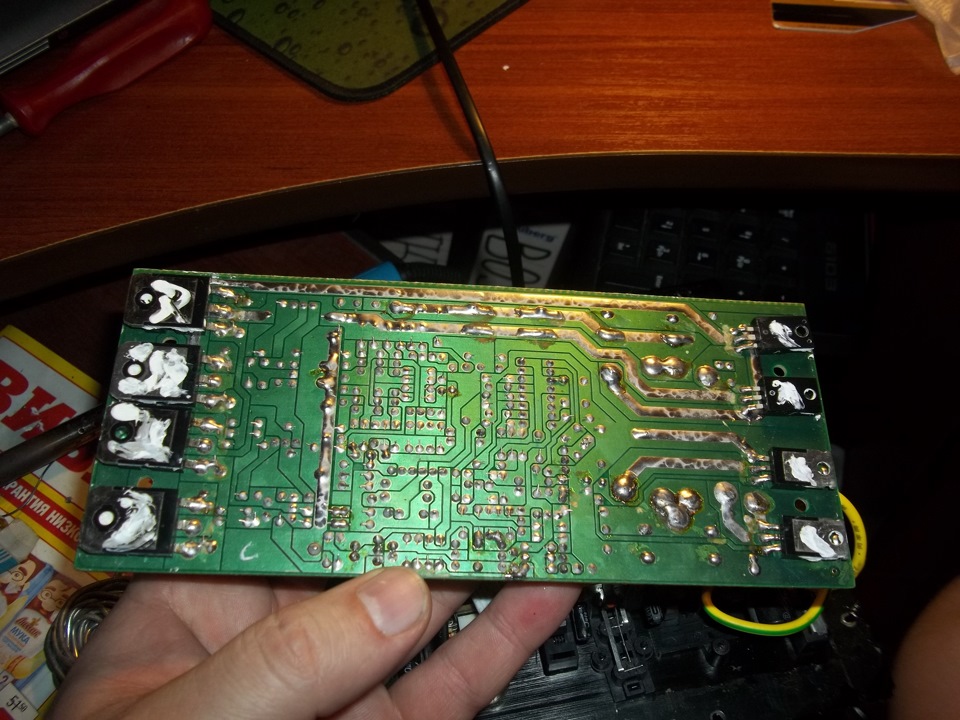

Сначала снял плату усилителя с радиатора и внимательно осмотрел её всю на наличие видимых повреждений и «горелых» деталей. Как бы это ни смешно звучало, хорошенько обнюхал её (плату) на предмет горелого запаха. Никаких явных повреждений обнаружить не удалось. Далее начал прозванивать мультиметром резисторы на предмет разрыва, диоды, но ничего не выявил ненормального и понял, что это бесполезно делать, не выпаивая деталь с платы… Нужно запитать усилитель и проверить выходные напряжения, вот что нужно сделать…

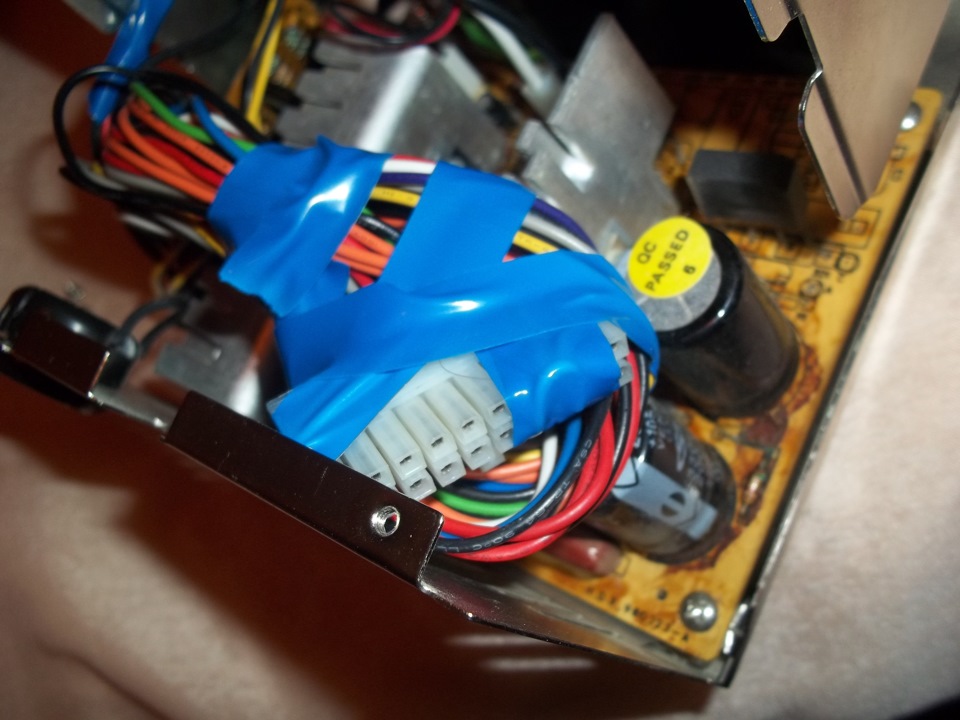

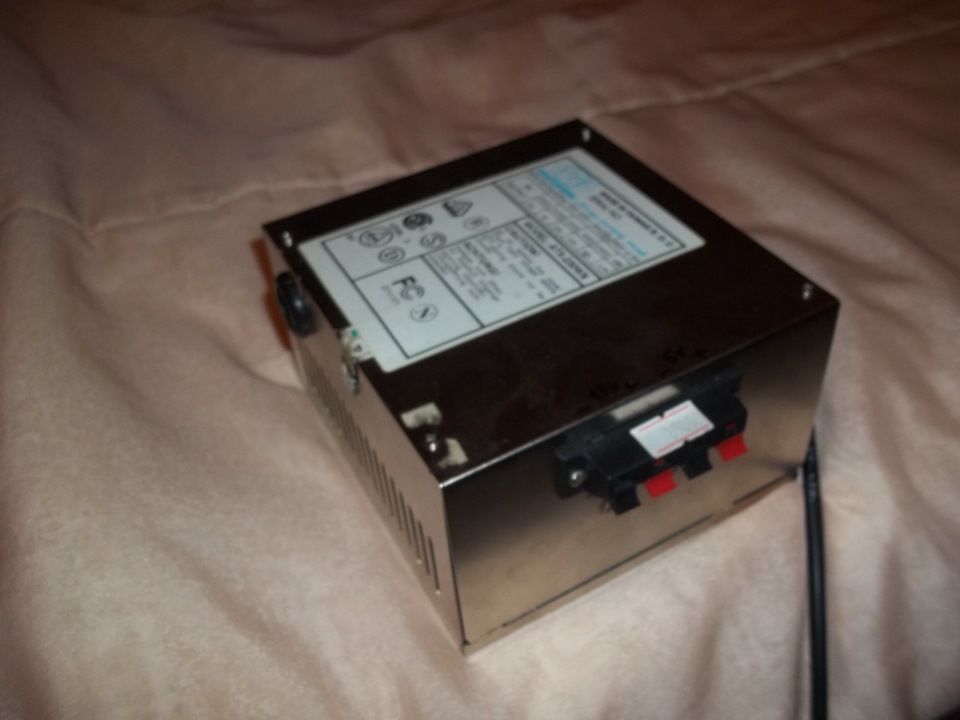

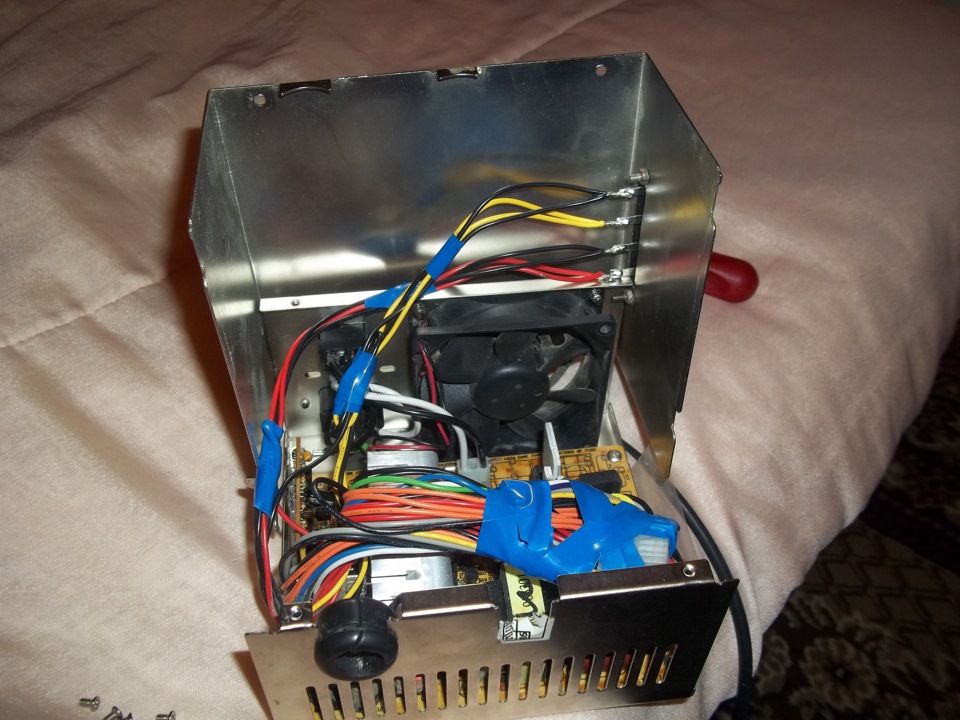

Чтобы запитать усилитель в домашних условиях изготовил 12 вольтовый блок питания из старого компьютерного, валявшегося без дела после апгрейда компа. Вкратце — вывел провода питания 12в и 5в (на всякий случай) на отдельный клеммник, остальные провода просто смотал в пучок. Кроме этого поставил перемычку, чтобы блок питания включался сразу при подаче питания от сети 220в. Вот что получилось:
Полный размер
Полный размер
Полный размер
Включил, проверил — все работает, напряжение 11,9в (думаю это не критично).
Далее подключил динамик (овальный блин Сони) к усилителю, подключил источник сигнала от ноутбука (включил музон), подключил питание от изготовленного БП. Естественно индикатор питания усилителя горит, а динамик молчит. Померил напряжение на выходных транзисторах — напряжение есть, 30 с чем-то вольт. Отсюда сделал вывод, что плата усилителя (которая большая) работает.
Скорее всего нет сигнала с предусилителя (это маленькая узкая плата, на которой все регуляторы). Нашел на плате маленькую микросхему предположительно предусилителя на 8 ножках (dip 8). Сначала пытался прозвонить её мультиметром, но так и не понял, рабочая она или нет. И в какой-то момент я случайно прикоснулся к ней пальцем. В этот момент динамик «загудел»-«зафонил».

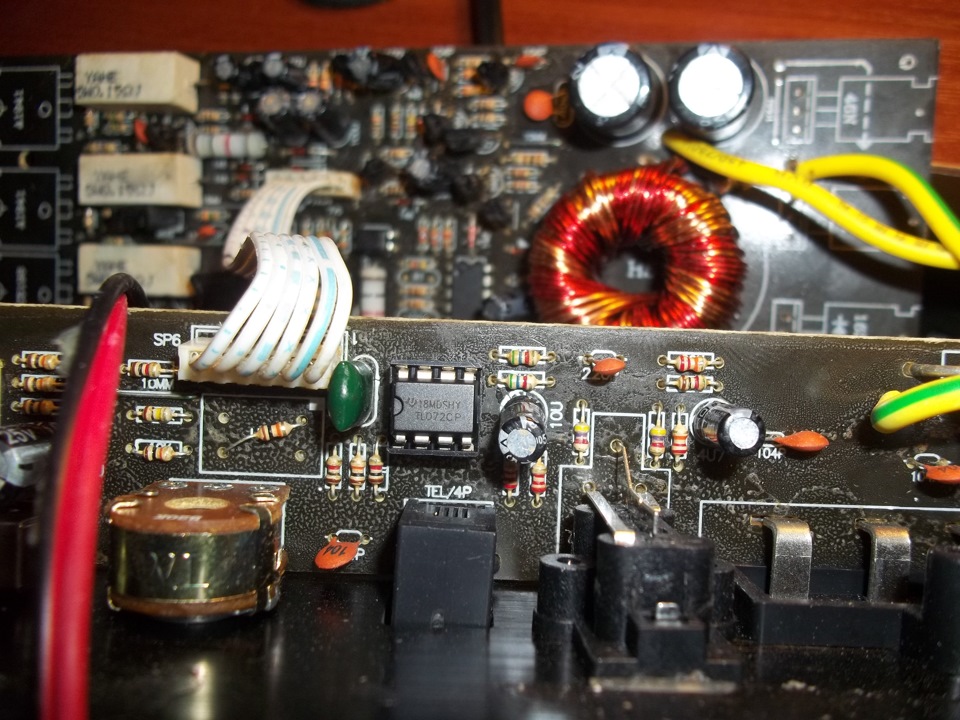

Убрал палец — тишина. Вот фото этой микросхемы, правда на фото это уже новая микросхема, т.к. фото старой не сделал:
Полный размер
Полный размер
Меня сразу осенило — вот она, причина неисправности. По маркировке микросхемы посмотрел её описание в интернете. Затем посмотрел её наличие в магазине радиодеталей. Такой в наличии не оказалось. Тогда я подобрал аналог этой микросхемы, которая есть в наличии.
Это оказалась микросхема TL072CP, стоимость — 14 рублей. В итоге купил 2 шт., на всякий случай, а также купил панельку под микросхему, чтобы в следующий раз не выпаивать микросхему, а просто выдернуть и заменить её. Выпаял старую микросхему, впаял на её место панельку и вставил в панельку новую микросхему. Перед установкой платы обратно на радиатор стер с транзисторов старую термопасту и намазал тонкий слой новой.
Полный размер
Полный размер

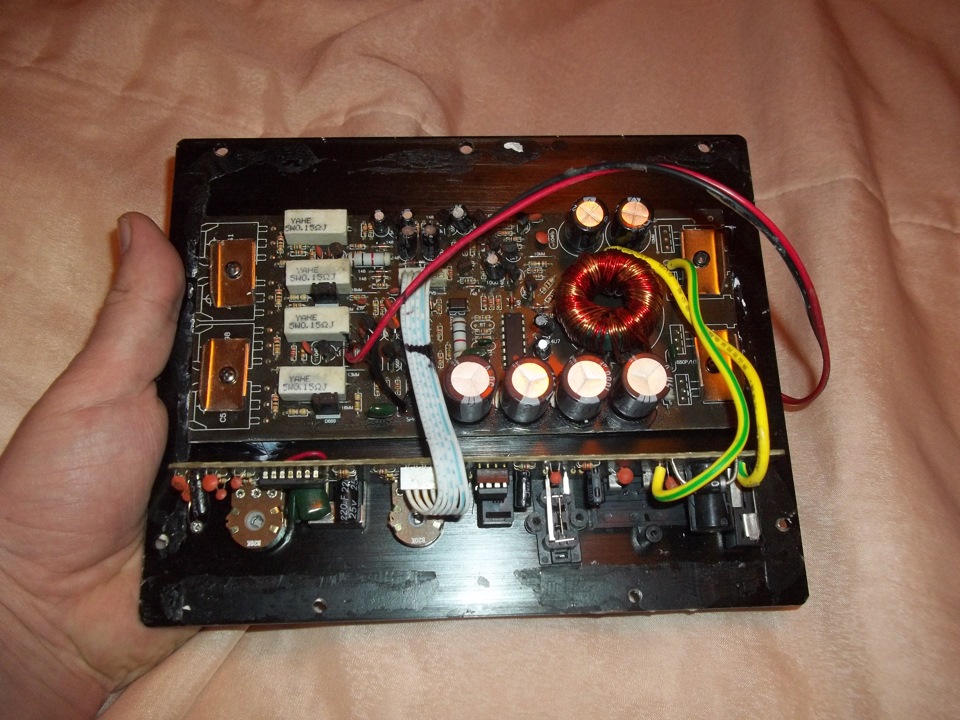

Всё собрано, будем пробовать включать
Настал волнительный момент включения усилка. Включаю музыкальный источник сигнала, дрожащей рукой включаю питание и о чудо, динамик играет, усилитель работает!
Я сделал это! Одновременно распираемый радостью и гордостью за себя изображаю танец победы)))
На следующий день ставлю усилитель в саб, подключаю и снова наслаждаюсь уже забытым за полгода БАСОМ!
Полный размер
Единственное, до чего пока не добрались руки, это внешний вид саба. Надеюсь, что когда-нибудь исправлю этот недостаток. Хотя внешний вид саба меня не особо волнует, все равно я его прячу от посторонних глаз, закрываю тряпкой.
Вот так я починил усилитель саба, потратив 40 руб. Думаю, что ремонт в какой-нибудь конторе обошёлся бы наверно в 500-800 рублей, не меньше.
Всем добра, надеюсь запись будет кому-нибудь полезна.
Источник: www.drive2.ru
