Имею стержень ферритовый диаметром 10мм и медный эмальпровод 1,32мм. Сгодится для моих дросселей? Нагрузка не более 150Ватт будет.
проверил драйвер на резисторной нагрузке при 1кОм более менее держит 40 ма ,220ом уже пляшет от 60 до 125 ма ! на этикетке лампы написано рабочий ток 230 ма ,мощность 30вт ,ток на выходе 600 ма ! сам светодиод проверил лабороторником при 50в кушает 220ма при 55в 370ма
Продолжаю тему. Спустя 2 месяца ожидания был наконец получен главный конденсатор и теперь все компоненты в сборе. Резюмирую, что на текущий момент было заменено в БП: C103 на Nichicon LQSW6391MELB40 420 В 390 мкф R506 2.2 Ом 2 Вт (взят с запасом по мощности) Дежурка TNY278pn C503 и C515 на аналогичные производства Jamicon (в профилактических целях) Припаяна обмотка трансформатора T501 Выводы компонентов, которые расположены рядом с тем местом, где была дуга пробоя, дополнительно заизолировал термоусадкой. К тестовому запуску всё готово. Про лампочку понятно, а про APFC можно поподробней как это сделать?
Усилитель за 100 рублей. Дешево и сердито! Тестируем!
1. это естественно. что на Х.Х. напряжение больше 2. как проверяли (падение напряжения, ток)? для проверки драйвера подключите к нему другую нагрузку
Так он и искать их не будет.. У него с головой-то всё в порядке. Но просто только что зарегился. Поэтому конденсатор нужно заменить исключительно для набора сообщений, чтобы стать полноценным пользователем и обрести свободу. Курилка, с горелыми динамиками, как оказалось, не обеспечивает такой возможности, сколько их там не пожги.
ЗЫ: У нас ведь специально всё устроено для подобных вопросов, задаваемых сразу после регистрации. Чтобы и форум подебильнее смотрелся, и чтобы побольше оставалось идиотских тем с тремя сообщениями. А пока, вам, как авторитетному специалисту, осталось ответить всего на один вопрос, скорее всего о диаметре провода, которым предпочтительно монтировать эту схему. После чего вы, внезапно, получите вполне грамотного, толкового и самостоятельно мыслящего пользователя, вдобавок умеющего пользоваться поиском
Источник: forum.cxem.net
Мини-усилитель класса D на TPA3116 с Bluetooth 5, USB и Aux за копейки!
Сегодня я немного расскажу про китайский мини-усилитель класса D на довольно удачной микросхеме TPA3116. Делать обзоры на музыкальные устройства – дело неблагодарное, но я попробую. Классу усилителей D практически сразу навесили обидный ярлык «цифровой усилитель», по сути же правильнее называть его импульсным.
В основе работы лежит принцип Широтно-Импульсной Модуляции сигнала (ШИМ). Главный плюс усилителей класса D – энергоэффективность (90% и более) и большой прирост КПД. Например, для получения на выходе усилителя класса AB мощности 100-150Вт, усилитель должен иметь радиатор, занимающий одну-две стенки корпуса, усилитель же класса D обойдется алюминиевым радиатором размером с коробок спичек. Размер платы также уменьшается в несколько раз, а также, как следствие – меньшая себестоимость устройства.
Однако, у усилителей класса D имеются и слабые места, не позволившие им полностью завладеть сегментом HIFI. Наличие высокочастотного генератора в микросхеме может вызывать электромагнитные помехи, которые негативно влияют на звучание устройства. Высокий КПД усилителей класса D также стал причиной зависимости качества звучания от качества блока питания. Если в импульсном блоке питания не будет достаточного количества фильтров, часть шумов обязательно проникнет в колонки и испортит всё позитивное впечатление от звучания.
Предназначение микросхем TPA3116:
- Саундбары
- Телевизоры
- Бытовое аудио
Характеристики:
- Bluetooth 5.0
- Функция OTG
- Hi-Fi звук
- система подавления шумов
- bluetooth: 5.0, расстояние до 12м
- Входы: 3.5mm AUX, bluetooth, USB,
- RCA, TF карта памяти
- Выходы: Banana Speaker Jacks
- Чип усилителя: TPA3116
- Мощность: 100Вт, 50Втx2 Max (24V/4Ω)
- Сопротивление колонок: 4Ω-16Ω
- Частотный диапазон: 20Hz-20KHz(±1dB)
- SNR: ≥98dB
- Питание: DC9V-24V
- Размеры: 110x90x50mm
- Вес: 160гр
Комплектность:
- Усилитель
- Инструкция
Такова теория. Что же можно ожидать от небольшой китайской коробочки за $15-20?
Многие могут сказать, что это не класс D, это класс «Г». Современные усилители класса D выдают звучание не хуже класса АВ, но в данном же случае мы имеем «ну такую себе» микросхему выдающую, если и не аудиофильский, то хотя бы HiFi звук. Или, как сказал один скептик «Для китайской коробочки за $20 шатать колонки от музыкального центра в гараже, студенческой общаге, на даче или в мастерской – будет самое то, дешево и сердито. Для прослушивания музыки на нормальной акустике в подготовленном помещении – вот уж увольте.»
Итак, тест я проводил на колонках музыкальной системы Sony RX99 (это одна из топовых моделей от Sony конца 90-х и начала 2000-х годов). Возможно, это не совсем корректно, сравнивать устройства из разных ценовых сегментов, но всё познаётся в сравнении, а звук от RX99 я знаю очень хорошо.
Для чистоты эксперимента, верхние дополнительные surround-колонки были отключены, композиции воспроизводились через плеер Poweramp (эквалайзеры в плеере и у Sony RX99 выставлены в ноль).
Flac воспроизводить не стал, разница в звуке слышна и для обычных композиций Mp3 (у кого «есть уши», конечно).
При включении усилитель выдает щелчок на колонки.
Первое, чем удивил усилитель – отсутствие посторонних помех в колонках при использовании двух блоков питания. Первый – на 12В 3А (обычный китайский «ширпотреб», который когда-то покупал для светодиодной ленты). Второй – уже специально приобретенный с переключателем вольтажа от 9 до 24В и 3А (кстати, очень удобный девайс).
Оба блока запитали усилитель и 100-ваттные колонки от Сони. Единственное – рекомендую для такого усилителя брать блоки питания с силой тока в 5-6 А (будет меньше искажений на выходе на большой громкости).
Колонки можно комфортно слушать на громкости 10-15 делений – этого достаточно для звучания в обычной комнате около 15-20 квадратов (максимальное значение громкости — 30).
При увеличении громкости более 20-ти, слышны искажения звука и колонки начинают просто, что называется «орать». При 12-ти вольтовом блоке питания звук более грязный на большой громкости, по сравнению с 24 вольтами.
Сравнение звучания пользователи могут послушать сами в моем видеообзоре внизу этой статьи.
По моим ощущениям, низкие частоты подрезаны, а также присутствует завал высоких частот.
До звучания Sony RX99 явно не дотягивает, по мягкости и панораме звука — бас более плоский, «картонный» что ли, при увеличении громкости становится более «деревянным» и грубо лупит по ушам (мягкости не ждите).
Высокие частоты также завалены, мало того, что их меньше в принципе по сравнению со звуком от Sony, так еще и ощущается некая резкость и грязноватость в звучании.
В то же время детализация в звучании присутствует, «каши» нет, все четко прописано, хорошо звучат духовые и вообще классические инструменты.
Чем-то мне звучание напомнило звучание бумбоксов – громко, звонко, четко, но как по мне, бас подрезан и высоких маловато.
Темброблок бы в этой коробочке явно не помешал бы, можно было бы немного «подтянуть» недостающие частоты.
В целом, коробочка своей цены стоит, сверх компактная, легкая, ее легко можно взять куда угодно и подключить любые колонки.
Но, естественно, это не вполне аудиофильское устройство, а, скорее, портативный вариант для полевых условий.
Флэшки читает в формате FAT32 (NTFS не видит), и, естественно, как и у большинства китайских устройств, читающих USB, недостаток остаётся прежним – отсутствие режима перемешивания композиций при воспроизведении.
Bluetooth коннектится без проблем.
Внутренности, кому интересно, под спойлером:
Нажмите, чтобы развернуть
Видеообзор
Выводы
Усилители класса D являются хорошей альтернативой бюджетных HI-FI. При малом бюджете мы получаем приемлемые параметры, как говорится «хороший и недорогой». Если энергопотребление не вызывает нареканий, то звучание по-прежнему остается вопросом обсуждаемым. Класс D в чистом виде дает максимально качественный, но нейтральный, как бы «неокрашенный» звук.
Такое звучание придется по вкусу далеко не всем, а конкретно вряд ли порадует пользователей, привыкшим к прослушиванию ламповой ретро-техники. Не исключено, что аудиофилы и люди «с ушами» заявят, что таким вещам место только в мусорке. В целом же, если производитель не сэкономил на ключевых элементах микросхемы, усилитель максимально приближён к совершенству. Всё остальное — дело вкуса.
Конкретно данный усилитель выдает стандартный бытовой звук, не лишенный детализации инструментов, который даже можно назвать неплохим и вполне можно слушать те же mp3 или аудиофайлы с телефона. Несомненным плюсом является его универсальность (подключить к нему можно всё, что угодно), компактность и портативность. Если же вы человек с «ушами» и слышите разницу между mp3 и Flac звучанием, то, естественно, Вам понадобится устройство «посерьёзнее». Ибо всё познаётся в сравнении.
Ну что ж, на этом всё, друзья, спасибо за внимание и всем удачных покупок в интернете!
Источник: www.ixbt.com
Полюсовка подключения модуля усилителя с Алиэкспресс

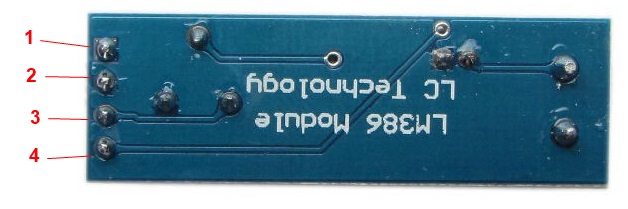

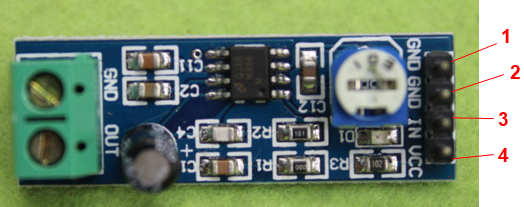

Имеется усилитель, представленный на картинке. Заказал его на Али. Не могу разобраться куда подавать сигнал, а куда питание. По моим соображениям получается так: 1- минус питания, 2- минус сигнала, 3 — плюс сигнала, 4 — плюс питания. Правильно ли я понял?
Лучший ответ
2 — 3 сигнал
1 — 4 питание (плюсом на 4)
Остальные ответы
in gnd — вход
vcc gnd питание
QwerettyУченик (211) 6 лет назад
так который gnd на питание, а который на сигнал?
Андрей Искусственный Интеллект (112706) тот который gnd — это питание а который gnd — это сигнал
на плате подписано —ты чё читать не умеешь?
QwerettyУченик (211) 6 лет назад
там 2 раза GND написано, ты что? читать не умеешь?
Эмиль Руденко Просветленный (41974) земля общая просто два контакта чтоб было куда пваять —посмотри на дорожки —они вместе
правильно. только у сигнала нет плюса
а скока он ватт то, 0.1 ?
QwerettyУченик (211) 6 лет назад
Всё, что там написано:
LM386 Аудио Усилитель Модуль 200 Таймс 5 В-12 В Вход 10 К Регулируемое Сопротивление
описание:
· на борту LM386 Чип
· 20 множитель преимущества схемотехника
· бортовой проводке динамиков Блок
· на борту 10 К переменный резистор, вы можете регулировать громкость увеличенная
· на борту индикатор питания
· чип контактных проводов, может быть непосредственно вход звуковой сигнал
· рабочее напряжение: 5 ~ 12 В
В Комплект Поставки Входят:
1x LM386 Аудио Усилитель Модуль
