Ремонтируем все типы LED-подсветок телевизоров в Москве. Выезжаем к клиенту в течение суток и диагностируем поломку на дому. Забираем технику в сервис, делаем ремонт и через 2-3 дня возвращаем исправный телевизор. После ремонта выписываем чек с гарантией 3 месяца.
Сколько стоит ремонт ЛЕД-подсветки жк-телевизора
Стоимость работ по ремонту — от 1900 рублей. В цену включено:
- разборка телевизора;
- замена неисправных светодиодов;
- сборка телевизора.
Новые светодиоды в цену не входят и оплачиваются дополнительно. Полная сумма рассчитывается мастером после диагностики телевизора. Цена зависит от марки, типа подсветки (Direct LED или EDGE LED) и количества вышедших из строя светодиодов. Вот минимальные расценки на работы по ремонту подсветки матрицы в зависимости от марки телевизора.
Выезд мастера и диагностика — бесплатно!
В случае отказа от ремонта, услуга стоит 400 руб. Ложный вызов — 1000 руб.
от 2000 руб.
от 2000 руб.
от 2100 руб.
от 1900 руб.
от 2200 руб.
Как уменьшить ток подсветки!?!?! BBK 32LEM 1019T2C
от 2500 руб.
от 1900 руб.
от 1900 руб.
от 1900 руб.
от 2300 руб.
от 3500 руб.
от 1900 руб.
от 2200 руб.
от 2400 руб.
от 2000 руб.
от 1900 руб.
от 2300 руб.
от 2300 руб.
от 2000 руб.
от 2500 руб.
от 1900 руб.
от 2200 руб.
от 2300 руб.
Другая марка
от 1900 руб.
Как вызвать мастера
Вызвать сервис-инженера для диагностики и ремонта подсветки матрицы можно по телефонам или в электронной форме.
При обращении будьте готовы сообщить:
- Ваше имя, телефон и адрес.
- Марку телевизора.
- По возможности, диагональ экрана (есть в инструкции по эксплуатации или можно измерить самостоятельно, для этого натяните сантиметровую ленту по диагонали между углами экрана).
- День и время, когда вам будет удобно принять мастера.
В день ремонта мастер предварительно созвонится с вами, чтобы подтвердить, что всё в силе.
Почему нам доверяют
- Выезд на дом в течение 24 часов. Это корпоративный стандарт нашего сервиса. Приезжаем в день обращения, на следующий — или тогда, когда удобно вам.
- Вызов и диагностика подсветки в подарок. При согласии на ремонт подсветки деньги за выезд и диагностику не берём.
- Вывоз телевизора 0 рублей. Забираем телевизор в сервис и привозим исправный совершенно бесплатно.
- Удобный график работы. Принимаем звонки и выезжаем к клиентам ежедневно с 8.00 до 22.00.
- Гарантия 3 месяца. После ремонта выдаём чек, в котором указан срок гарантии.
Устройство жк-телевизора: два типа led-подсветки
В современных LCD-телевизорах используется два типа лед-подсветки:
- EDGE LED (боковая или торцевая). В этом типе подсветки две планки светодиодов располагаются сверху и снизу матрицы, по бокам или по всему периметру телевизора и светят вбок. Такая конструкция позволяет делать ультра тонкие телевизоры. Минусы таких моделей – небольшие затемнения по углам экрана.
- DIRECT LED (матричная). Диоды расположены по всей площади матрицы в виде горизонтальных или вертикальных планок, которые светят вверх. Такая конструкция обеспечивает равномерную подсветку экрана и возможность выборочно управлять яркостью в различных частях экрана. Главный минус такой подсветки — большая толщина телевизора.
Уменьшение тока подсветки Китайского тв на CV512H-U42 плюс прошивка bbk-32LEM-1056
Светодиоды в планках соединены последовательно, в каждом диоде стоит стабилитрон. Когда диод перегорает, работает стабилитрон, и остальные светодиоды продолжают гореть. Если перегорает стабилитрон, цепь обрывается и подсветка гаснет. Кроме того, подсветку может отключать драйвер управления. При выходе из строя светодиодов на оставшиеся приходит слишком большой ток, и драйвер управления подсветкой «уходит в защиту» и отключает её.
Как мы ремонтируем: порядок работ
Приведём на примере телевизора Samsung с подсветкой DIRECT LED.
Снимаем крышку телевизора. Для этого откручиваем все винты по периметру задней части телевизора.
Отключаем шлейф и снимаем динамики ТВ.
Демонтируем все платы (блок питания, основную плату и плату T-con), чтобы было проще снять лист-отражатель.
Отщёлкиваем защёлки по периметру корпуса и очень аккуратно снимаем матрицу, чтобы не повредить шлейфы.
Снимаем пластиковые защёлки, которые крепят лист-отражатель и служат упорами, чтобы матрица телевизора не провисала.
Затем, убираем лист отражатель. Теперь есть полный доступ к планкам светодиодов.
Выявляем неисправные светодиоды, и выпаиваем их с помощью фена и паяльника. Феном греем светодиоды снизу.
Впаиваем новые светодиоды вместо неисправных. Для этого разогреваем припой на планке феном, затем прикладываем новый светодиод.
Обратите внимание! Светодиоды чувствительны к нагреву, поэтому греть нужно только планку с припоем.
Крепим планки с заменёнными диодами к корпусу с помощью двухстороннего скотча. После чего проверяем подсветку и собираем телевизор в обратном порядке.
В завершении уменьшаем ток (яркость) подсветки на 25%, чтобы телевизор прослужил дольше. В некоторых телевизорах это можно сделать в настройках (ищем яркость подсветки, не путать с яркостью экрана!). В остальных — снижаем ток с помощью увеличения сопротивления цепи подсветки в блоке питания.
Признаки неисправности подсветки LCD-телевизора
- Звук есть, а изображения нет. Телевизор включается, каналы переключаются, звук есть, но экран тёмный. Если посветить на него фонарём, то видны очертания картинки.

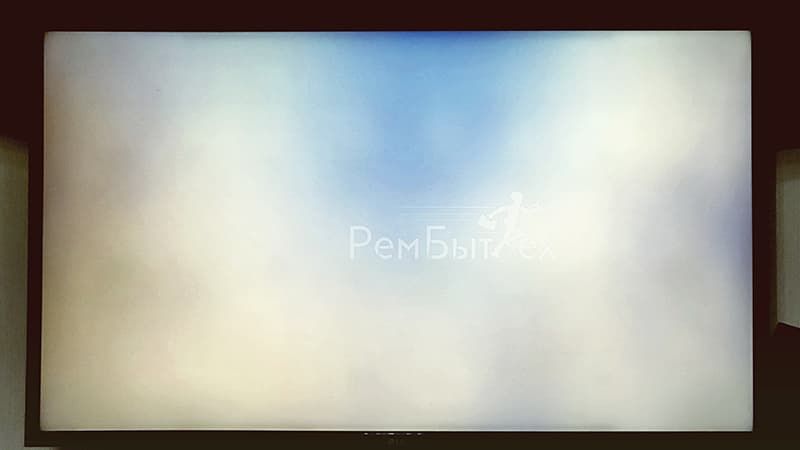

- Темные пятна на экране телевизора. Пятна вызваны сгоревшим светодиодом подсветки в месте затемнения.
Причины, почему подсветка выходит из строя
- Настройка яркости подсветки на максимум. По умолчанию производители ТВ настраивают токовую нагрузку на максимум. Это приводит к ускоренному выгоранию диодов уже в течение 2-3 лет после покупки телевизора.
- Скачки напряжения в сети или грозы. Распространённая причина в частном секторе. Весной и летом мы чаще сталкиваемся с ремонтом ТВ по этой причине в частных домах.
- Выгоревший светодиод. Приводит к повышению тока на остальные, и они тоже быстро выгорают или срабатываем токовая защита драйвера управления подсветкой. Поэтому чем раньше вы обратитесь в сервис, тем дешевле будет стоить ремонт.
Обратите внимание! После ремонта мы всегда снижаем яркость подсветки на 25%. Это продлевает «жизнь» телевизора на долгие годы и практически никак не сказывается на яркости изображения.
Можно ли заменить подсветку обычной светодиодной лентой
Supra LC32LT0030W нет изображения
Сегодня на ремонте телевизор Supra LC32LT0030W (его брат близнец Panasonic TX-32ER250ZZ). Дефект заключается в отсутствии картинки, индикатор мигает, звук есть, а экран черный. Инструкцию по ремонту можно применить к обоим телевизорам и к Supra, и к Panasonic.
Внимание!
ВСЕ ДЕЙСТВИЯ ПРОИЗВОДИТЕ НА СВОЙ СТРАХ И РИСК.
НЕ РЕКОМЕНДУЕТСЯ САМОСТОЯТЕЛЬНАЯ РАЗБОРКА И РЕМОНТ.
Состав телевизора Supra LC32LT0030W:
Main (материнская плата/шасси): MSD3463-T5C1
Фото материнской платы MSD3463-T5C1
Именно такая же материнская плата установлена в телевизоре PANASONIC TX-32ER250ZZ
Матрица: K320WDC1B
Фото матрицы K320WDC1B
LED линейки («стринги»): 2 линейки, part номер 4708-K32WDC-A2113N01
Фото LED линеек K320WDC1
Линейки совместимы с телевизором PANASONIC TX-32ER250ZZ
Пульт для телевизора Supra LC32LT0030W
Фото пульта для телевизора Supra LC32LT0030W
Решение проблемы с подсветкой в телевизорах Supra LC32LT0030W и Panasonic 32ER250ZZ
Разборка телевизора Supra LC32LT0030W
Процесс разборки телевизора сопровождается картинками, так что сложностей возникнуть не должно.
1. Переворачиваем телевизор экраном вниз и отворачиваем винты крепящие заднюю крышку, также не забудьте отвернуть винты с нижней торцевой части, их там 5 шт по 10 мм. Снимаем крышку и убираем динамики, предварительно отключив их.
2. Аккуратно по периметру металлической тонкой лопаткой или пластиковой картой отщелкиваем крепления передней рамки. Переворачиваем лицевой стороной вверх и снимаем рамку матрицы.
3. Снимаем самую дорогостоящую деталь телевизора — матрицу, предварительно освободив шлейф с платой.
4. Убираем рамку на которой лежала матрица, она также крепится на защелках по периметру.
5. Откручиваем 6 болтов и снимаем светоотражатель.
В данном телевизоре в качестве подсветки используются две Led линейки на алюминиевой подложке по 6 диодов, 583 мм каждая.
Точно такая же подсветка устанавливается в телевизор Panasonic TX-32ER250ZZ
Есть два вариант ремонта подсветки:
- замена ВСЕХ светодиодов
- полностью замена линеек
Купить новую подсветку 4708-K32WDC-A2113N01 с бесплатной доставкой можно на международной площадке Aliexpress — ссылка
Если ссылка не рабочая, напишите в комментарии
Заменить линейки на новые не составит труда, мы же пойдем по более сложному пути — замена всех диодов на линейках.
Замена светодиодов в линейках K320WDC1
Почему надо менять все диоды, если не исправен всего лишь один? Остальные диоды хоть и работают, но кристалл уже в трещинах, и совсем скоро, и они перестанут работать.
Снимаем линзы, предварительно пометив, какой стороной были установлены.
Линейки алюминиевые, очень быстро остывают, выпаять диоды довольно сложно. Для таких целей я использую нижний подогрев, а сверху грею феном, 10 секунд и диод отпаян. Главное не перегрейте, иначе краска пожелтеет.
Родные светодиоды идут на 6В, большой контакт это минус
В качестве замена используя диоды 6V от LG, правда с обратной полярностью, в дальнейшем в разъеме на плату от подсветки поменяю местами провода.
Заменив все светодиоды, проверяем полностью линейки. Далее приклеиваем обратно рассеивающие линзы.
Устанавливаем в «корыто» линейки и светоотражатель, также меняем провода в коннекторе подсветки. Включаем телевизор перед окончательной сборкой.
Дальнейшую сборку осуществляем в обратной последовательности.
Доработка MSD3463-T5C1, уменьшение тока
Драйвер подсветки LED driver OB3353
Редко, но бывают случаи, когда он выходит из строя, купить его можно на Aliexpress, у проверенного продавца ссылка
Для увеличения срока службы подсветки, для избежания чрезмерного перегрева диодов необходимо уменьшить ток на подсветку. Для материнской платы MSD3463-T5C1 в телевизорах TX-32ER250ZZ и LC32LT0030W доработка заключается в выпаивании двух резисторов 2R20, выделены красным квадратом.
После данной манипуляции ток снижается с 450 до 225 мА
Результат ремонта телевизора:
Источник: elektronika24.ru
Какие светодиоды нужны для Led подсветки телевизоров
В этой статье речь пойдет о Led подсветке матрицы телевизоров, а точнее какие именно светодиоды используются в конкретных моделях , не проходит пожалуй и недели чтобы на наш сервисный центр «Хоум инженер» не поступило письмо или звонок с мягко говоря не самым грамотным вопросом типа «Какие светодиоды стоят на LG» или «почем у вас LED светодиоды SAMSUNG» , терпимость — терпимостью но удивлять такие вопросы не перестают. А спросив у клиента про модель получаем ответ —«Я же сказал SAMSUNG»
В общем шутки — шутками, а идея начать вести журнал для дальнейшего определения модели светодиода или планок подсветки — возникла давно.
Все данные для таблицы взяты исключительно из личного опыта ремонтов в нашей мастерской, в столбце «аналог светодиода» указывается проверенная замена с удачным опытом эксплуатации.
| LG | 32LA615V | 32 «V13 Rev 0,0 B1-Type 6916L-1438A 32 «V13 Rev 0,0 B2-Type 6916L-1437A |
3В 2835 1В |
| HARTENS | HTV-32HDR03B | 320L(320E9) 2×6 6S1P 1210 (2 планки по 6 светодиодов) | 6В 3030 1,8Вт |
| CENTEK | CT-8332 | K320WDX A2 2017-9-7 (2 планки по 6 светодиодов) | 6В 3030 1,8Вт |
| CENTEK | CT-8132 | HL-00320A28-0701S-04 B0 (3 планки по 7 светодиодов) | 3В 2835 («-» мал.) |
