Всем привет!
Сегодня обзор на комбинированное устройство для прослушивания музыки — усилитель с приемлемой мощность + ЦАП с разными входами ну и Bluetooth с aptx в придачу.
Русскоязычных обзоров на него нет — восполню пробел.
Содержание и быстрая навигация по тексту:
Введение
Упаковка и комплектация
Внешний вид устройства
Функционал
Начинка
Измерения
Прослушивание
Заключение
Введение
С фирмой Shenzhen Feixiang Digital Technology Co., Ltd. я сотрудничаю уже год, они присылали мне для обзора свои новинки в области ламповых предварительных усилителей. Так же на mysku много обзоров ЦАПов FX-audio, они зарекомендовали себя неплохо: функционал широкий, цена небольшая.
Аудио усилитель АК-380
Эту модель FX-AUDIO D2160 я давно хотел себе. Стойка с аппаратурой занимает много места в комнате, а эта модель при компактных размерах обладает достаточной мощностью.
И вот, желания сбываются, представитель компании Feixiang Digital Technology сделал мне скидку и я купил себе эту модель.
Ссылку я привел на Aliexpress (можно купить и на ebay), но официальный магазин у фирмы на alibaba (у них продажи по b2b и b2c).
Эта модель логическое продолжение усилителя с ЦАПом FX-AUDIO D802
Упаковка и комплектация
Коробка из простого картона:
оформлена строго, ничего лишнего, кроме надписи про музыкальные мечты))
Внутри вставки из вспененного материала:
Все, как всегда, надежно.
Комплектация:
- Усилитель (у меня серебристая передняя панель)
- Блок питания 36 В 6 А
- Пульт ДУ
- Антенна Bluetooth
- Кабель USB для компьютера
- Инструкция на английском и китайском
- Гарантийный талон
Скан инструкции
Комплектный блок питания:
Его масса:
Лучшие усилители звука на Алиэкспресс
Начинка:
Пульт ДУ:
Размеры скромные, но пользоваться можно. Зона действия непривычно широкая.
Питание пульта:
Как всегда у FX-audio в комплекте качественный кабель USB для соединения с компьютером:
Внешний вид устройства
При компактных размерах ( 23,8*17,3*4,2 см) усилитель полностью повторяет дизайн классической HI-FI аппаратуры:
Спереди расположена кнопка включения, кнопка селектора входов, выход на наушники 6,35 мм, OLED экран 1.54″ и энкодер регулировки громкости. Причем громкость усилителя и усилителя на наушники регулируется независимо. Энкодер громкости много функциональный — может регулировать темброблок.
При полностью алюминиевом корпусе, по бокам расположены дополнительные ребра радиатора:
Сзади расположены все входы и выход на акустику:
Слева-направо: антенна BT, usb вход для компьютера, оптический вход, коаксиальный цифровой вход, типовой аналоговый вход на RCA, клеммы на акустику (под «бананы» и зажим провода) и ПАРА разъемов для блока питания. Да, да можно подключить два блока питания по 36 В для большей токоотдачи усилителя. Надо попробовать сделать не импульсный, а линейный блок питания для него.
Сбоку:
Снизу немаркие резиновые ножки:
Экран усилителя:
Показывает используемый вход, частоту дискретизации и уровень громкости.
Масса устройства:
По сравнению с моим мощным усилителем класса D:
Разница в размерах очевидна. Устройство разработано для современных компактных мини стерео систем.
Наверх ▲
Функционал
Включение усилителя проходит в несколько этапов: загрузка, опрос входов и подключение акустики через реле.
Экран загрузки:
Обилие цифровых входов позволяет подключить усилитель к любому источнику: CD/DVD, PSD консоли, HD плееру, смартфону и компьютеру.
Темброблок +-10 дБ:
Тонкомпенсация и режим директ (обход темброблока):
Тонкомпенсация реально понравилась! Когда слушаешь на минимальной громкостью ночью, она реально выручает, наполняя звук низкими и высокими частотами, придавая ему полновесности.
Эквалайзер:
Mute (приглушение звука):
Bluetooth режим:
Поддерживает современные стандарты — BT 4.2 а там: aptX, aptX Low-Latency и конечно SBC и AAC. Связь, благодаря внешней поворотной антенне, отличная, берёт по всей квартире.
Наверх ▲
Начинка
Верхняя и нижняя панель из 5! мм алюминия:
Передняя из 10 мм. Не жалеют китайцы российского металла.
Внутренний мир:
Усилитель для наушников MAX9722 Выходная мощность 70 мВт на нагрузке 16 Ом и 130 на нагрузке 32 Ом при КНИ не более 0,009%
SPDIF чип выполнен на современной микросхеме от AsahiKASEI AK4118AEQ
с низким джитером:
Так как усилитель у нас полностью цифровой, то есть двойной АЦП 24-бит PCM1808PW
USB 2.0 чип CM6642 поддержка 24 бит до 192 кГц (как и в модели DAC-X6C).
Усилители и цифровая часть разделены экраном:
Конденсаторы на выходе пленка 1 мкФ на 250 В, так же в питании розовая wima — все по аудиофильским канонам. Реле HK-3FF
Bluetooth модуль на базе CSR a64215 поддерживает aptX, aptX Low Latency, SBC и AAC.
Наполированный кварц 12,288 МГц сияет ))
Микросхема усилителя:
Через термопасту и пластинку прижимается к нижней пластине корпуса, связанной с радиаторами.
Усилитель на чипе TAS5614
Мощность и КНИ:
В питании усилителя используются 6 конденсаторов 1800 мкФ на 50 В ничикон.
Усилитель работает с 8 канальным аудио процессором (модулятором) TAS5548
Управляет всем 32 бит Arm Cortex микроконтроллер STM32
Измерения
Измерение ушного усилителя RMAA:
А вот и измерение выхода усилителя 1 Вт (вход по USB 16/44) ARTA двухканальный метод:
АЧХ усилителя в слышимом диапазоне — прямая линия.
Ну и пожалуй хватит, мои главный измерительный «прибор» расположился между мультиметром и ЛБП:
Прослушивание
А вот и прослушивание у меня:
Моя система:
Источник: твердотельный плеер Dugood Hdap — 01, акустика: AVA one.
Самое важное, пожалуй, это отсутствие «пластмассовости» в звуке, так присущей дешевым УМЗЧ класса D. А в остальном, добротный мощный и линейный усилитель, несмотря на компактные размеры.
В сравнение с 125 Вт Sure AA-AB32321
микродетальность лучше у нового китайца. Мощности больше у прошлого.
А если использовать гармонизатор-улучшайзер звука, сглаживаются все неровности в звуке и приходит умиротворение…
Гармонизатор звука
Что бы не зацикливаться только на своей акустике, я решил послушать усилитель в другой системе.
Нашел у себя в городе человека, который любезно согласился послушать этот усилитель.
Его аудиосистема:
- Акустическая система DALI Lektor 6
- ЦАП Arcam irDAC
- Источник ноутбук с foobar
- Усилитель Marantz PM6004
Акустика:
Слушали как по линейному входу, так и встроенный ЦАП по USB:
Между цапами услышать разницу затруднительно!
Послушал выход для наушников на Audio-Technica ATH-M50x:
Звучит все очень достойно.
По итогу: D2160 в сравнении с аналоговым собратом не хватает контроля акустики на низах, появляется расхлябанность. Видимо, возможность использования второго БП дана производителем не зря.
Заключение
Приобретением я остался доволен. Аудиосистема теперь занимает меньше места, при сохранении высокого качества воспроизведения.
Идея полностью цифрового усилителя мне тоже по душе, это современно.
Но для следующей зимы, душа просит собрать что-то аналоговое и теплое в в классе A…
Понравилось:
Хороший ЦАП с множеством входов
Возможность слушать через BT
Достаточная мощность.
Рабочая тонкомпенсация.
Не понравилось:
Маленький и неяркий экран.
Всего 1 блок питания в комплекте.
Маленькие клеммы для акустики.
Советовать или отговаривать от покупки не буду, я выбирал усилитель под свои задачи и вкусы.
Спасибо за просмотр. Удачных покупок и только качественного звука!
Товар для написания обзора предоставлен магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
Планирую купить +25 Добавить в избранное Обзор понравился +108 +141
- FX-AUDIO,
- FX-AUDIO D2160,
- усилители и ресиверы,
- усилитель мощности звука
- 02 марта 2019, 15:33
- автор: bdos
- просмотры: 25589
Источник: mysku.club
5128 цифровой аудио усилитель 5 Вт аудио моно-усилитель модуль низкого искажения один источник питания класса D усилитель

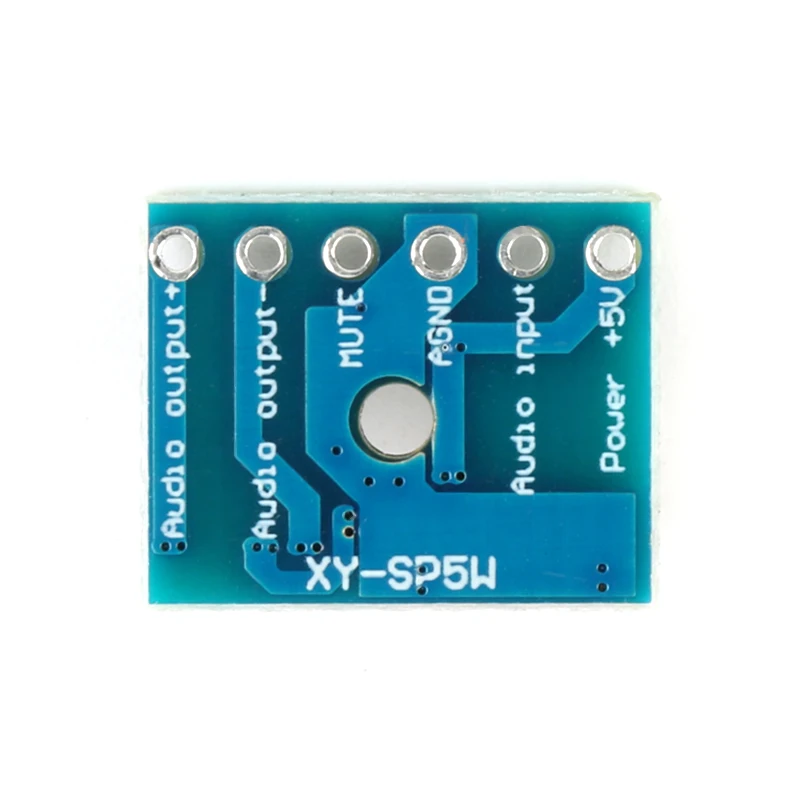

Модуль моноусилителя мощности принимает AB/D класс LTK5128 усилитель мощности IC, низкий EMI и низкий ток тишины, не требуется внешний фильтр низких частот, и эффективность до 90% в режиме усилителя мощности класса D. Уникальная технология коррекции цепи DRC (динамический диапазон) внутри системы управления LTK5128 уменьшает искажения, вызванные рубкой формы волны при снижении высокой мощности. По сравнению с аналогичными продуктами, динамический отклик лучше. С защитой от короткого замыкания тока, защитой от напряжения, защитой от перегрева.
Продукт Размеры:
Инструкции для Применение:
Напряжение питания составляет 2,5-5,5 в, более 5,5 в, чип сгорит Ток питания рекомендуется на 1 а или более. Ниже 1а звук будет маленьким. Положительные и отрицательные полюсы источника питания не могут быть изменены, и обратный чип горит. Рекомендуемая нагрузка 4 колонки евро 3 вт Этот модуль имеет переключатель звука, высокий уровень звука, низкий уровень воспроизведения, по умолчанию низкий уровень воспроизведения Этот модуль подходит для усиления аудиосигнала 0,5-1 в. Если сигнал слишком маленький, его необходимо подключить к предусилителю. Этот модуль подходит только для работы с одним источником питания и не может быть подключен к отрицательному источнику питания.
Характеристики
Номер модели audio amplifier module Размеры (Шхвхг)) 15*12 Тип совместимого аудио и видео оборудования Поддержка усиления сигнала Упаковка Да Вес, кг 0.9g Комплект Набор 1
Источник: strelashop.ru
Новый мощный цифровой усилитель мощности FeiXiang FX-AUDIO FX1002A TDA7498E TL082 аудио A1
Новый мощный цифровой усилитель мощности FeiXiang FX-AUDIO FX1002A TDA7498E TL082 аудио
Описание

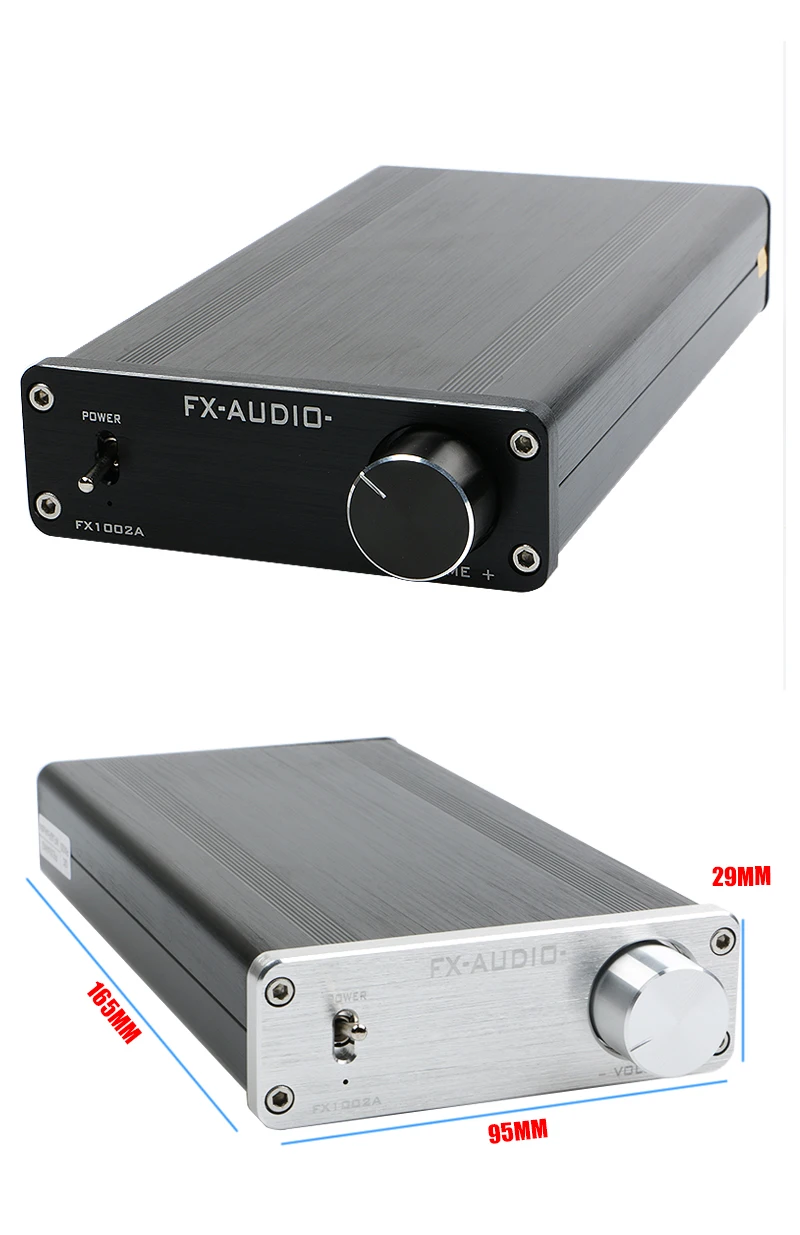

Сопротивление: 8 Ом 6 Ом 4 Ом 3 ом Выходная мощность: 160 Вт + 160 Вт Питание: на входе: 100 ~ 240 В Выходная мощность усилителя: когда DC = 36V, 160W + 160W, RL = 4ohm, THD = 10%; 120W + 120W, THD = 10%, RL = 6ohm; 100 Вт + 100 Вт, THD = 10%, RL = 8ом; КПД микросхемы усилителя: 90%; Габариты (с учетом выступов): длина 95 мм * высота 30 мм * Глубина 165 мм Выходная мощность усилителя мощности: Постоянный ток = 160 в при 160 в + 160 Вт; RL = 4 Ом, THD = 10% 120 Вт + 120 Вт; THD = 10%; RL = 6 100л + 100 Вт; THD = 10%; RL = 8Ω; КПД микросхемы усилителя: 90% Питание: DC (DC) 24V 4A и выше диаметром 5,5 мм (отрицательный) диаметром 2,5 мм (положительный). В составе усилителя присутствует схема отключения звука машины, ТермоЗащита и защита от короткого замыкания;
