sunet
Victor Buruiana, 1959
18 Июл 2005 12.100 6.353 113 63 Chisinau, Moldova
Давно сделал комбик на хорошем динамике и на транзисторном усилителе. Решил заменить усилитель на ламповый, хватит 10-20 Ватт. Присматриваюсь к китайским трансформаторам. Никто не брал? Я последний ламповый усилок собирал почти пол-века назад.
Посоветуйте какие трансформаторы брать (обычно приводится входное-выходное сопротивление и напряжение анода на силовом трансформаторе). Хорошо если у кого конкретный опыт есть.
Rst7
Well-Known Member
10 Янв 2010 2.167 2.143 113 49 Kharkiv-city
Так в зависимости от того, на чем будет выход — такие и брать. Например, Ra-a для двухтакта на EL84 нужен 8кОм (если мне не изменяет память). И вольт 250-300 анодного.
Прикольный усилитель получается на ГУ-17. Два баллона всего. Ra-a, правда, побольше нужен, порядка 11кОм.
А еще на паре 6Ф3П можно. Не помню параметры, но гуглится влет.
А вообще классика для таких экспериментов — Hammond 125D. Можно поиграться.
Мини высоковольтные трансформаторы
buncker
26 Ноя 2002 10.183 4.560 113 43 МО
с китая тянуть тяжелые товары может быть дорого (когда как)
а Ерасова представиетльства у вас нету? У него было вское недорогое вроде
Rst7
Well-Known Member
10 Янв 2010 2.167 2.143 113 49 Kharkiv-city
Да ну я вообще не вижу смысла в Китае. Есть проверенный способ, особенно, если эксперименты и вообще для себя любимого — это 125й Хаммонд. Ну обойдется он в сто баксов с приездом, зато вполне вещь.
sunet
Victor Buruiana, 1959
18 Июл 2005 12.100 6.353 113 63 Chisinau, Moldova
а Ерасова представиетльства у вас нету?
А еще на паре 6Ф3П можно.
Думаю что-нибудь 6П14 или 6П6, ну и 6Н2, 6Ж32
В принципе схема не проблема, вот выходной трансформатор. силовой могу заказать дома или даже сам намотать, выходной мотать не хочу. В выходных я ничего не смыслю.
Последнее редактирование: 12 Авг 2021
Long
Well-Known Member
27 Фев 2008 16.024 13.525 113 Moscow WWW.LONG.RU
— Ищите Цыкин Г.С. — Трансформаторы низкой частоты (1955).djvu
Классика жанра.
Rst7
Well-Known Member
10 Янв 2010 2.167 2.143 113 49 Kharkiv-city
Думаю что-нибудь 6П14
Ну так это и есть EL84. Классика-классикой.
Можно Хаммонд, можно китай с Ra-a от 8к до 10к.
А можно поискать ТВЗ-1-6 на барахолках, если Вы территориально на просторах бывшего СССР находитесь.
sunet
Victor Buruiana, 1959
18 Июл 2005 12.100 6.353 113 63 Chisinau, Moldova
Нахожусь, но уже ничего давно нет, собственно и барахолок давно нет, есть радиорынок, где почти 100% новые товары.
kdolotov
Ph.D.
11 Ноя 2009 1.460 451 83 Раменское, Москва youtu.be
6П6С более интересная лампа, чем 6П14С, на мой взгляд.
Rst7
Well-Known Member
10 Янв 2010 2.167 2.143 113 49 Kharkiv-city
уже ничего давно нет, собственно и барахолок давно нет
Тороидальный трансформатор 350W dual AC 26v — Распаковка, проверка (с алиэкспресс)
Тогда могу только повторить свой совет — Hammond 125D.
С китайскими трансформаторами дело вообще опасное. Силовики часто намотаны даже с переэкономией по меди, и на холостом ходу железо подвлетает в насыщение со всеми вытекающими. Но для теста пойдет, прицельтесь, чтобы там вольт 300 анодного напряжения получалось и в путь.
Если совсем ничего нет и мотать лениво/нечем/не на чем — найдите два тора, 220В->6.3В подходящей мощности. Один включаете в розетку, второй — вторичкой к вторичке первого, на его первичке будет порядка 200В переменки, но гальванически отвязанных. При выпрямлении как раз будет примерно 300 вольт постоянки. А из-за того, что КПД этого дела пониже, оно будет по работе очень похоже на кенотронное выпрямление.
И да, соединенные вместе обмотки 6.3В будут Вам местом, откуда возьмете накал.
mms
Active Member
18 Июл 2012 128 26 28
Присматриваюсь к китайским трансформаторам. Никто не брал?
Я бы не советовал. Сейчас вообще мало кто помнит как нужно делать выходные трансформаторы. Лучше купить у тех, кто этим занимался десятилетиями. Например тут — https://www.lundahltransformers.com/tube-output/ . Раньше это были недорогие трансформаторы и все воротили нос, а сейчас, когда мало кто остался, очень даже ничего.
sunet
Victor Buruiana, 1959
18 Июл 2005 12.100 6.353 113 63 Chisinau, Moldova
Прийдется мне все-таки самому мотать. 200Е за 25 Ватт, плюс пересылка, это ради моего каприза многовато.
Rst7
Well-Known Member
10 Янв 2010 2.167 2.143 113 49 Kharkiv-city
Ну где тут 200 ойро?
Long
Well-Known Member
27 Фев 2008 16.024 13.525 113 Moscow WWW.LONG.RU
Прийдется мне все-таки самому мотать.
— Секционированный и слоёный. Без предыдущего опыта. Сочувствую!
sunet
Victor Buruiana, 1959
18 Июл 2005 12.100 6.353 113 63 Chisinau, Moldova
Трансформаторов намотал когда-то много. просто в последние 20 лет разленился — заказывал намотку, правда только силовых.
sunet
Victor Buruiana, 1959
18 Июл 2005 12.100 6.353 113 63 Chisinau, Moldova
Ну где тут 200 ойро?
В ссылке Lundahl из 11-го поста.
А в вашей ссылке нижняя частота 150 Гц. почему? Или она потом за счет обратной связи вытягивается? Вроде для гитары надо бы хотя бы 100 Гц.
Long
Well-Known Member
27 Фев 2008 16.024 13.525 113 Moscow WWW.LONG.RU
в вашей ссылке нижняя частота 150 Гц.
— Так это ж в -1 дБ. В -3 будет, пожалуй, и поменьше чем 82 Гц (E2).
mms
Active Member
18 Июл 2012 128 26 28
Прийдется мне все-таки самому мотать.
Напрасно. Хотя, если изготовление трансформаторов это часть развлечения, то почему бы нет. Но мало кому без практики удавалось сделать что-то вменяемое, сейчас даже «правильное» железо для таких трансформаторов найти сложно.
Rst7
Well-Known Member
10 Янв 2010 2.167 2.143 113 49 Kharkiv-city
В -3 будет, пожалуй, и поменьше чем 82 Гц (E2).
Ну а меньше и не надо, иначе будет уж слишком сильно гудеть.
sunet
Victor Buruiana, 1959
18 Июл 2005 12.100 6.353 113 63 Chisinau, Moldova
Хотя, если изготовление трансформаторов это часть развлечения,
Нееет! Годы не те, на музыку времени не хватает! А вот денег лишних нет.
Когда родители купили мне магитофоную приставку НОТА (она была без усилителя), году в 1973-м, я собрал первую акустику и первый усилитель буквально за пару часов. У меня валялись два силовых трансформатора на вид Ватт на 10 от какого-то телевизора. Один использовал как силовой, второй как выходной.
В перевернутую фотованочку врезал все — трансформаторы, конденсаторы на гайках и две панельки под 6П14 и 6Н2, обвесил все резисторами и бумажными конденсаторами, без схемы, на глаз. Включил — заработало! Добавил переменник на обратную связь (которым потом пользовался как громкостью ) и убрал искажения (и усиление) и так заиграло, что аж не верилось! Года три слушал через эти сопли музыку, пока не купил другой магнитофон, уже когда на свадьбах играл. Но так не звучало!
Источник: rmmedia.ru
Трансформаторы с Алиэкспресс отзывы
Пост пометил 18+ , такая политика. Речь пойдёт об нижнем белье и как думаю можно догадаться оно 18+ откровенное .
Bolbasov_Sergey
на фото качество японское , у китайских хмырей вы ни когда не купите качественную вещь !
Ну здесь и говорить но нечего! супер, 10штук (5пар)
Mrs._Proninа
Хочу быть царицей , нет Королевой, а не вот это вот все. Особенно когда Вот такие крутые серьги продают на Али всего за 70рубчиков. А в Шоуруме 700р.
Свадьба это счастливейшее событие для каждой девушки. В этот день хочется быть настоящей принцессой. Но зайдя в свадебный салон, увидев цены, мечты о сказке начинают таять. Что бы этого не произошло.
Herostratus
Совсем недавно я публиковал сводный обзор всякоразных приспособлений для велика И совершенно забыл о том, что ко мне едет еще один аксессуар из этой серии. Теп
Программатор Pickit 2. Мне как то версия 2 показалась более привлекательной, третью докуплю позже, а пока этой хватает за глаза
ЛЕТНИЕ ШЛЕПКИ ИЗ МАГАЗИНА Yu Qi love company Store Бренд:AIYUQI Размер:9 Материал:натуральная кожа, полиуретан, резина Качество:10/10 Стоимость:1333, 71руб Доставка:21 день Трек номер отслеживался
Sonia_Twin
ТЕПЛЫЙ МУЖСКОЙ ЖИЛЕТ Магазин: стоимость US $22. 23. На выбор 10 цветов и 8 размеров до 5XL! Рекомендую присмотреться! На параметры мужа — рост 182см и вес 87кг заказали размер 3XL (уточнял
Sergei_Sergeich
Брюки для туристов.
~LesnayaNimfa~
ShotgunTech
QD антабки: тест не состоялся
Буду ВЗАИМНОЙ
Светодиодный фонарь от + видео Видео можно посмотреть, перейдя по ссылке: youtu. be/1G9xGsOpwR8
Lana_Morozova
Боди с нюансами! Я люблю боди как вид — это удобно, практично и даже красиво. На это боди я засматривалась ещё с прошлого года, но так и не решилась. Нынче же мне предоставилась возможность всё же о
Sonia_Twin
НАБОР ЭСПАНДЕРОВ ОТ COPOZZ OFFICIAL STORE Кто уже готовится к лету? Стоимость до US $9. 99 в зависимости от количества эспандеров в наборе. Набор в фирменном чехле, в комплекте еще инструкция на англи
Anetta_Jay
Необычные кроссовки с прозрачной подошвой Бренд: YIQITAZER Цена: 30. 25$
резинка для спорта от SeekNfind
Самая великолепная кружка которую я когда либо видела.
Купил флэшку на 16Гб хорошо работала первоначально, потом около месяца не пользовался ей. Сегодня решил закинуть некоторые документы и выяснилось, что она перестала работать. Втыкаю в телефон и никако
КУЛОН-КЛЮЧИК И СЕРЬГИ от Pandela Store. Пока сохраняют товарный вид Цена на момент публикации: серьги 228 руб. ($3. 51), кулон 201 руб. ($3. 10) серьги —
TheBelovHouse
Конверт с 6 шприцами и иглами доставили из Китая в Беларусь за 50 дней с отслеживаемым трек-номером. Оценили в 2$. Специальные длинные и тупые иглы используются для запра
Источник: track24.ru
Зарядное устройство из трансформатора и китайской DC-DC приблуды
После недавних плясок с генератором, решил я все-таки обновить свой парк электротехники. Формально начал задумываться еще после того случая, когда у меня пыхнул старый генератор, но — дела, заботы отсрочили данное полезное начинание. Единственное — потихоньку искал всякие разные шурушки.
Ну а тут как-то совпало все, тем более у друга стал капризничать его аккумулятор; мой старый «Максинтер» с весны лежит, и я им только пару раз подкуривал свою новую «Фурукаву» — в общем, собрал все в кучу и за вечерок в принципе сварганил зарядник на скорую руку.
Формально там ничего сложного, Интернет сразу дает все схемы, как сделать из трансформатора зарядное устройство. А дальше полет фантазии неограничен — с регулируемым напряжением либо с жестко забитым; с перемоткой трансформатора или без его перемотки, используя зарядник как источник питания либо только для зарядки; а также всевозможные циклы, импульсы и прочее.
Итак, за основу был взят корпус от «китайского» источника серии PS-1501T. Мне, собственно, достался он в целом виде, единственное — он был погоревший — вроде как от переполюсовки с долгим КЗ; особо в подробности не вдавался. Требуха была из него выкинута, единственное — заинтересовал цифровой модуль отображения напряжения, но не стал с ним разбираться пока, отложил в дальний ящик.
Полный размер

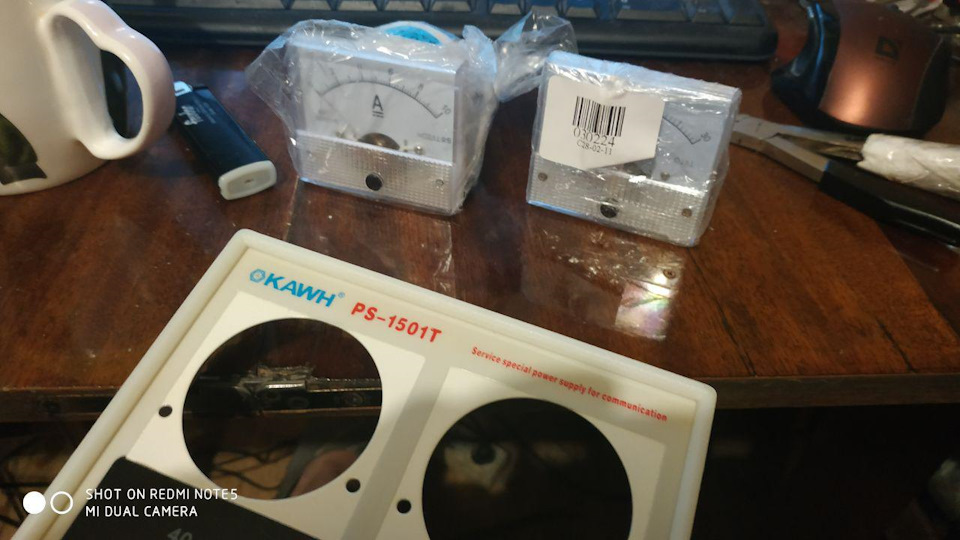

Первым делом на нем были поменяны показометры — родные были на более мелкий номинал.
Да, я понимаю, что можно перерисовать шкалы и шунтом изменить показания амперметра, но не хотелось так заморачиваться.
Полный размер
Новые циферблаты; правда, вольтметр хотелось в более узком диапазоне — ну уж какой получилось достать…На корпусе у левых выводов видны родные номиналы

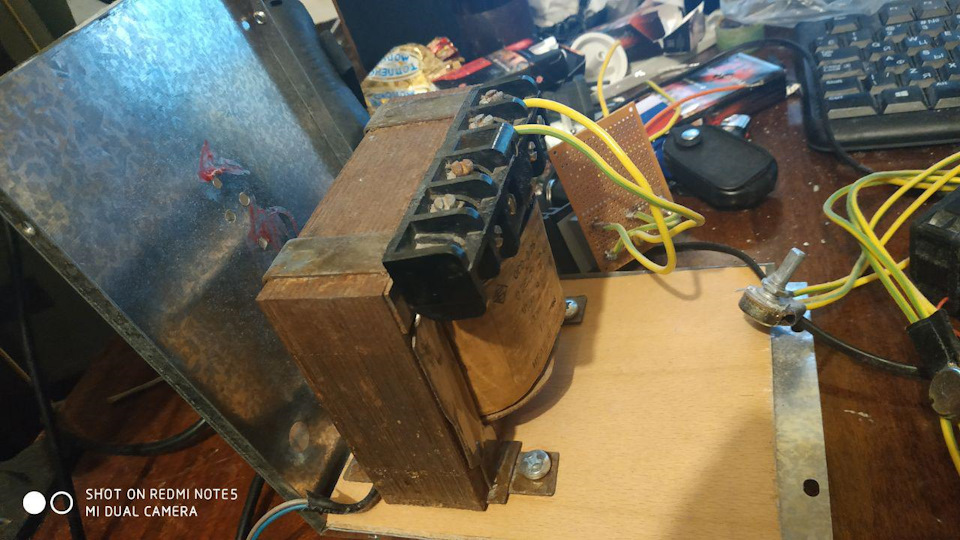

Сердцем трансформаторного зарядника является сам трансформатор. Выбор пал на ОСО 0.25 22024, его с запасом на выдачу тока до 10 ампер. Для его установки пришлось выпилить подпорку из фанеры, и прикрепить ее к нижней части «фольгированного» корпуса, чтобы трансформатором ее не погнуло :)))) Тяжелый, однако.
Полный размер
На заднем плане видна макетная плата с диодным мостом и сглаживающим конденсатором
Конденсатор служит для того, чтобы импульсы не вредили такой китайской штучке, как DC-DC преобразователь. Выбор пал на нее, так как ей удобно ограничивать как напряжение так и силу тока; а после нехитрых манипуляций регулировку можно проводить прямо с нуля (в стоке это невозможно).

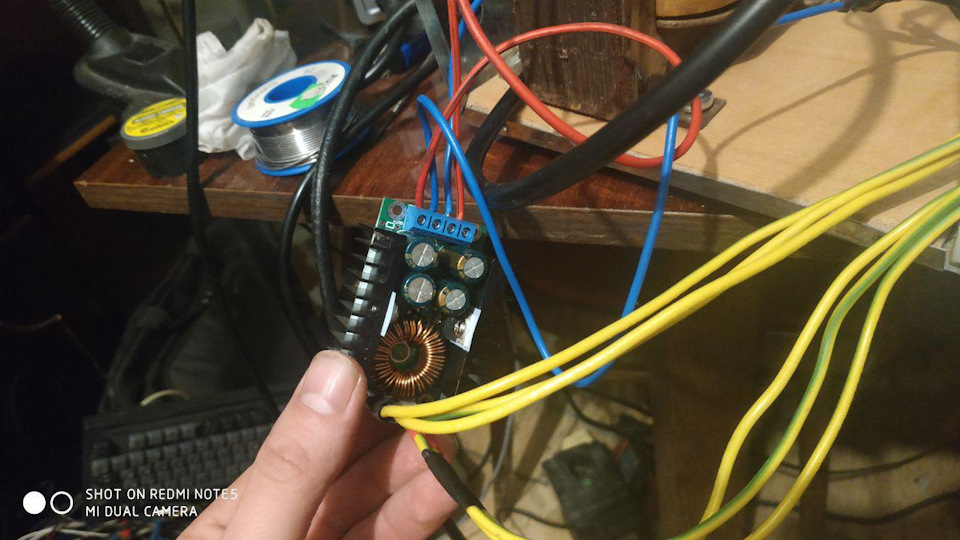

Как пример статьи для знакомства — вот тут.
Полный размер
В интернете на нее много отзывов, на ютубе куча видео — одна из самых ходовых приблуд

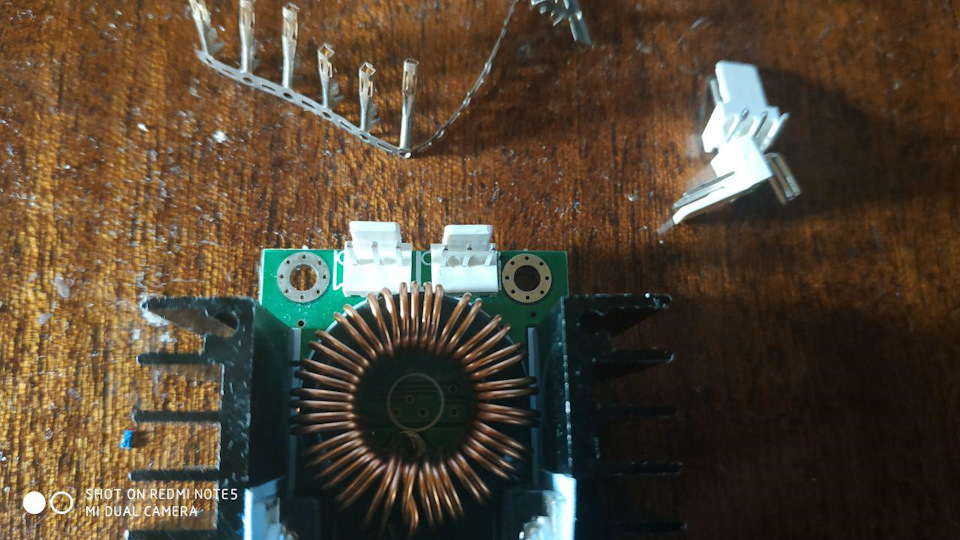

Из «тюнинга» к ней были всего лишь добавлены 3-pin разъемы как для компьютерных вентиляторов, предварительно были выпаяны подстроечные резисторы. Разъемы встали болт-он в отверстия, к ним были подцеплены встречные фишки с выводом на выносные потенциометры.
Полный размер
3-pin на своих местах. Слева — регулировка вольтажа, справа — ампеража.

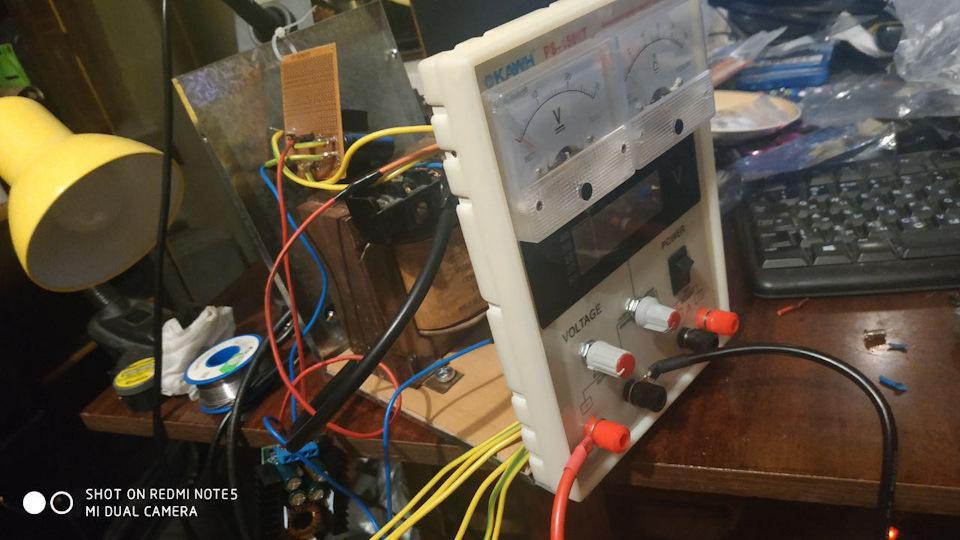

Крышку ставить не стал, были некоторые недоделки, но система тестировалась уже вот в таком виде:
Полный размер
Колхозно, но вполне сойдет!
Пока суть да дело, откалибровал стрелочные индикаторы, ориентируясь по мультиметру производства «Фаза».
Полный размер
Зеленый огонек сигнализирует о том, что ампераж через нагрузку уже/еще не протекает.
Помучил «Максинтер», так как он необслуживаемый — ориентировался только по напряжению на клеммах и показаниям емкости с помощью тестера «Скат».
Полный размер

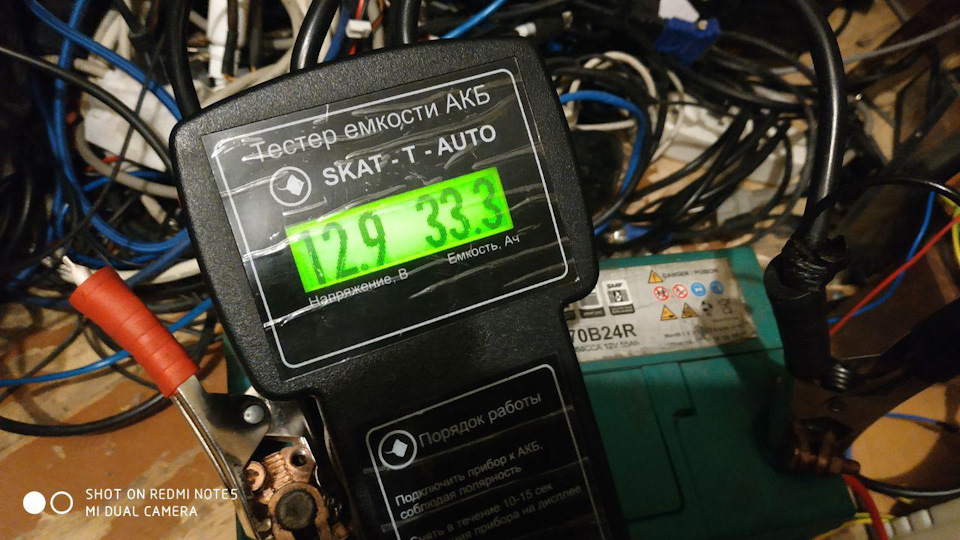

Недавно утром и вечером после простоя
Полный размер

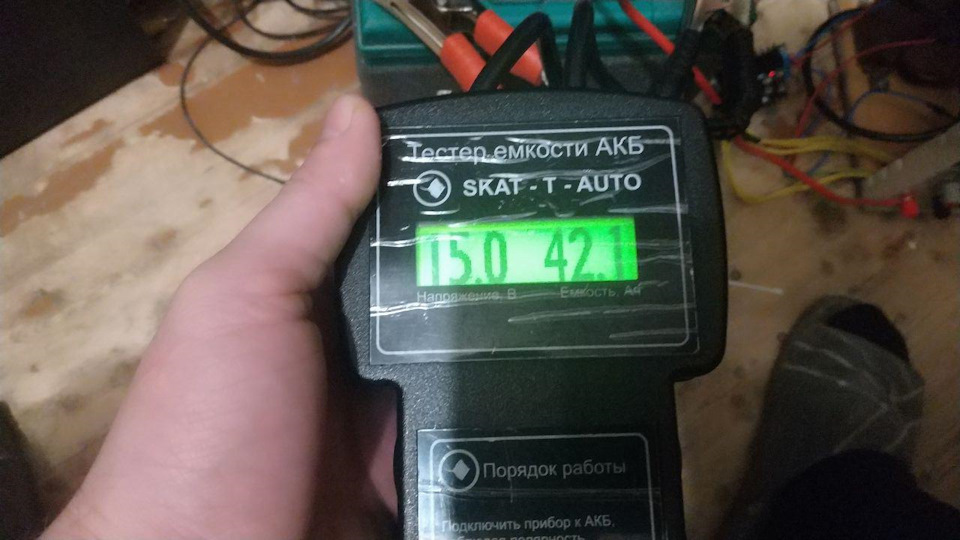

Сразу после зарядки на следующее утро.
В итоге утащил его в гараж, на нем будет кататься друг; а мне отдаст на попытки распинать свой тонкоклеммник.
Пока, чтобы не терять времени, была предпринята попытка расшевелить одного «почтитрупа». Варта с левой полярностью, ширококлеммная. Глубоких разрядов не было, просто стояла после снятия с автомобиля примерно 2 года, заросла пылью и грязью. Уровень жидкости практически в норме.
Ареометра не нашлось, поэтому опять же «на глазок» — вольтажа было всего ничего, «Скат» показал емкость 0.04 в амперчасах.
Через некоторое время, когда аккум постоял на простой «вольтажной» зарядке и ток через него никак не протекал — проверял и приблудой и мультиметром «в разрыв», он все-таки расшевелился и мало-мало начали протекать амперы, по чуть-чуть. На момент написания текста, ток составил около 0.8 ампер, напряжение стало снова чуть-чуть падать.

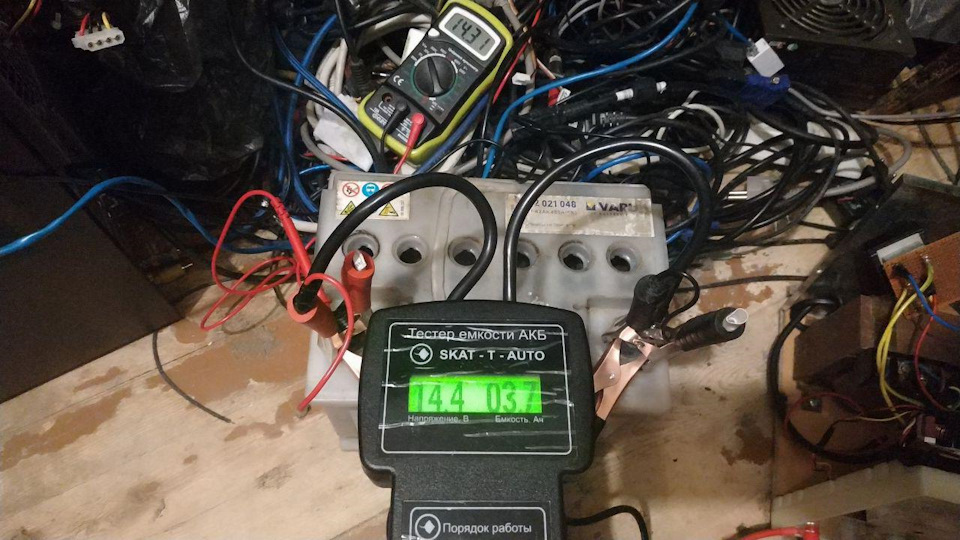

Полный размер
Оставляем на ночь; в идеале напряжение должно упасть до некоторого уровня, потом начать расти до выставленного, после чего DC-DC конвертер должен прекратить подачу ампеража.
Подытожим. Все работает. Алгоритм пользования штукой очень простой:
1. Включаем на холостом ходу без нагрузки, выставляем напряжение левой крутилкой на 14.4 вольта. Правая крутилка ампеража — в нуле. Загорается зеленый диод — зарядки нет.
2. Прицепляем клеммы к аккумулятору, напряжение при этом упадет. Если аккумулятор разряжен «в ноль» — упадет до его значений, например до 10 вольт. Зеленый диод продолжает светиться.
3. Пробуем правой крутилкой задать ампераж. В идеале стрелка должна начать отклоняться вправо, при этом чуть-чуть увеличится напряжение на клеммах аккумулятора, при этом светодиод должен поменять свой цвет на красный — это означает, что зарядка пошла и данный ампераж будет «эталонным».
Если все равно стрелка не отклоняется (хоть ты крути вправо до упора) и горит зеленый диод — значит, АКБ пока заряд не принимает. Пусть постоит часик-другой после пункта 2.
4. Как только АКБ расшевелится, и можно будет задать силу тока (я задал около 1А), повторюсь, зеленый диод на контроллере станет светится красным — можно спокойно идти курить/пить/смотреть фильмы. Единственное — проконтролировать напряжние на клеммах, от греха; не выше 14.4
5. В течении определенного времени напряжение может начать снижаться — это нормально; потом оно должно будет расти. При этом подняться выше заданного в п.1 оно не должно (если только не накрутить ручку в следующих шагах).
Обычно люди делают ошибку — сначала цепляют АКБ а потом выставляют напряжение — это неправильно, так как АКБ подсажена и в итоге задается бОльшее напряжение — к концу зарядки аккумулятор начнет кипеть, так как подымется выше 14.4.
6. К концу зарядки контроллер будет ограничивать ампераж, который начнет падать. Как только он упадет ниже 1/10 от выставленного (к примеру, в п.3 или п.4 выставили 1 ампер, когда упадет до 0.1 А — диод снова загорится зеленым и зарядка аккумулятора как бы прекратится). Почему «как бы» — потому что контроллер не выключается, напряжение все равно идет.
ВНИМАНИЕ! для кальциевого аккумулятора напряжение заряда более 15 вольт! Сколько — смотреть в спецификациях, обычно от 15.5 до 16; кратковременно «импульсно» допускается до 16.5 вольт.
Вот. Как-то так выглядит алгоритм при использовании зарядки на основе трансформатора и данного DC-DC контроллера. Главное, понять разницу между рабочим напряжением АКБ и задающим-ограничивающим напряжением с контроллера — они в конце должны сравняться, после чего ампераж будет снижаться.
Вариантов для доделок множество.
Во-первых, я жду посылку с многооборотными потенциомерами (ибо с одним оборотом точная установка выходных параметров — очень сложная в подгонке, а колхозить дополнительные типа «грубо» и «точно» неохота). Во-вторых, ко мне идет тестер емкости, который я хочу приспособить прямо на данный корпус зарядника.
В третьих, готовится дополнительная схема для тренировки аккумулятора в режиме «заряд/разряд с нагрузкой и изменением длительности цикла», а также обычная зарядка, но импульсами на выходе (т.е. чтобы было три режима).
В четвертых, этот зарядник так и останется большим, навороченным, на базе трансформатора, а у меня уже идея по изготовлению из некоторых комплектующих более компактного, импульсного зарядника, который сможет работать как от 220, так и от 110 вольт, и на выходе у него будут более точные показатели, и в стоке должны быть защиты как от КЗ, так и от переполюсовки; а также ограничение по выходной мощности.
Цена вопроса в принципе сравнилась со стоимостью заводского зарядника, если считать вообще ВСЕ — но это чисто для меня — вспомнил навыки пайки, затарился расходниками, то да се… А также пробудился интерес 🙂 Пока варганил — по пути много чего перепаял по дому и для друзей 🙂
Источник: www.drive2.ru
