Я частенько заказываю товары с али и эта подсветка мне на глаза попалась чисто случайно. Я был удивлен подходом к качеству, было много положительных отзывов с фото, короче захотел, да и сразу заказал
Aliexpress.ru/item/100500…358-1126819867.1660456391
Через пару недель приехала вот такая коробочка
Т.к. продавец просит проверять перед установкой, я подключил все дома от аккумулятора шуруповерта
Потом сложил все обратно до лучших времен) Но сегодня все-таки нашел время и занялся установкой))
Расскажу вкратце про набор. В него входят: 4 короткие диодные полосы, 1 длинная, 4 подсветки в дверные ручки, 4 подсветки в карманы дверей, 4 подсветки в ноги, 4 блока управления в двери, 1 главный блок и провода для подключения, кнопка смены цвета.
/САМАЯ ДОРОГАЯ СВЕТОДИОДНАЯ лента/
Дверные блоки не работают без главного, они между собой соединены по радиосвязи, главный блок имеет блютуз, чтобы управлять им с телефона.
Приехал на подземную парковку, а то на улице прохладно) Распаковал эту коробочку
Начал с задней левой двери, т.к. ее видно мне меньше всего, а первый блин обычно комом) Накосячить не особо страшно.
Снял обшивку
Начал с самой ленты. она режется в любом месте, крепить решил на двухсторонний скотч, по краю молдинга
Конец с проводами засунул скраю молдинга в щелку, но на следующей двери отказался от этого варианта, т.к. край с проводами после установки начал немного топорщиться, некрасиво, потом переделаю
Далее занялся подсветкой ручки.
Над ручками есть выштамповки под заводскую подсветку
Шуруповертом просверлил отверстия под подсветку (сверло было в комплекте)
Вот так выглядит сам диод
И вот он уже на месте
Изнутри была выимка в обшивке, но немного маловата, немного подровнял сверлом)
Далее подсветка в карман
Топ 10 RGB светодиодных лент с Алиэкспресс
Просверлил отверстие коронкой (тоже была в комплекте), установил, получилось так
Все подключил к блоку и приклеил его к обшивке
Блок подключил на постоянный +, который приходит к блоку двери
Замерил потребление тока в состоянии покоя, там тысячные ампера, аккум высадить не должно, хотя при подключении даже искра пролетает, видимо конденсаторы заряжаются.
Накинул обшивку и проверил
Супер можно собирать.
Заднюю правую делал также, только провода от ленты вывел под ручку, просверлив там пару отверстий
Так удобнее и выглядит лучше.
Кстати, обрезок ленты расковырял немного, выглядит так внутри
Передние двери, там все то же самое, но есть одно отличие. Там не выштамповка под подсветку ручки, как сзади, а прям заглушка
Там и сверлить ничего не надо, диод встает легко
Центральный блок спрятал за магнитолой, подключил к ней же, на провод от подсветки салона. Кнопку приклеил под панель.
На панель решил ленту не ставить, ИМХО перебор будет, да и не поставить ее там аккуратно, если только панель резать. Подсветку в ноги тоже пока не подключал, энтузиазма не хватило) Потом как-нибудь, пока со штатной поезжу.
Ну и вот что получилось
Все круто, я хотел, чтобы полосы диодные было видно именно как полосы, по этому и приклеил скраю молдинга.
Но есть одно но, подсветка в ручках слишком яркая, а яркость регулируется только всего вместе, отдельно нет.
Но решение тут же нашлось. Заехал в авто магазин, купил кусочек пленки для тонировки фонарей, вырезал маленькие кусочки и наклеил на диоды, теперь все четко!)
Вот прям все как я и хотел)) Как по мне — фиолетовый самый красивый, но там можно сделать чтоб они и под музыку моргали разными цветами, на любой вкус)
Как по надежности и по разрядке аккумулятора, будет видно дальше, но эти блоки в состоянии покоя все вместе кушают как простая сигнализация. Включается подсветка салона, а в месте с ней и главный блок, с задержкой 1-2 секунды включается подсветка в дверях. Я результатом более чем доволен, знал бы раньше про такой комплект, поставил бы и на прежнюю машину)
Источник: www.drive2.ru
Светодиодная лента RGB 5050 с Aliexpress
Многие заказывают диодные ленты на Алиэкспресс, что бы сэкономить денежку. Для тестирования любой светотехники требуется дорогое оборудование, поэтому покупатель не может определить качество изделия. Проверим, что же предлагают китайцы в качестве недорогой светодиодной ленты RGB 5050, купленной за 490 рублей.
Характеристики

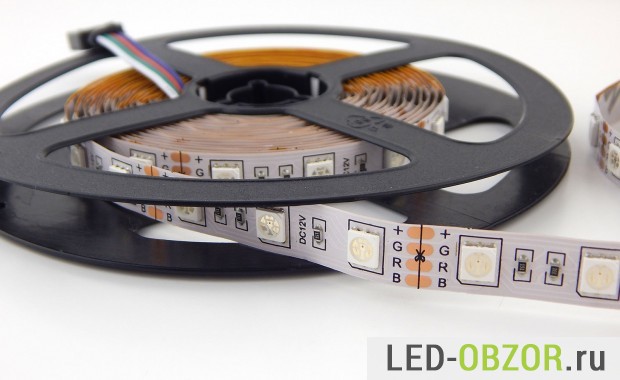

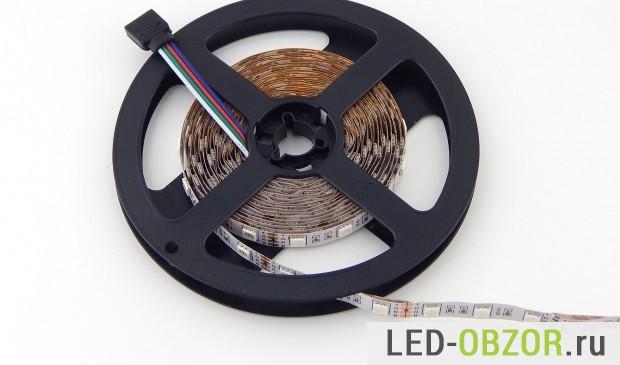

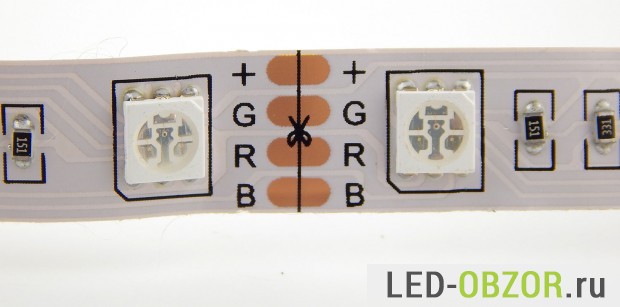

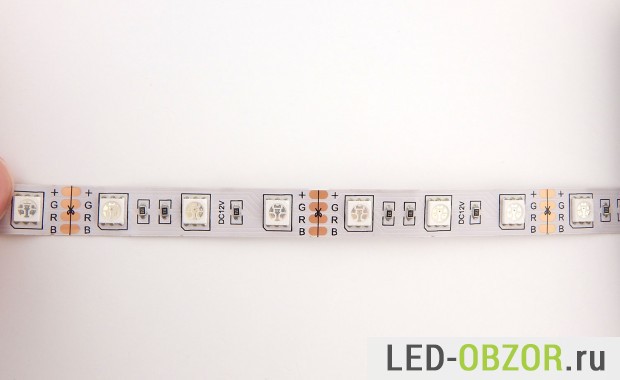

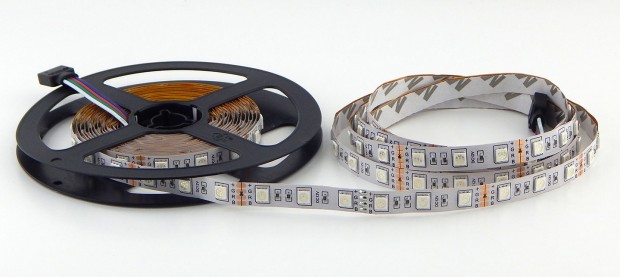

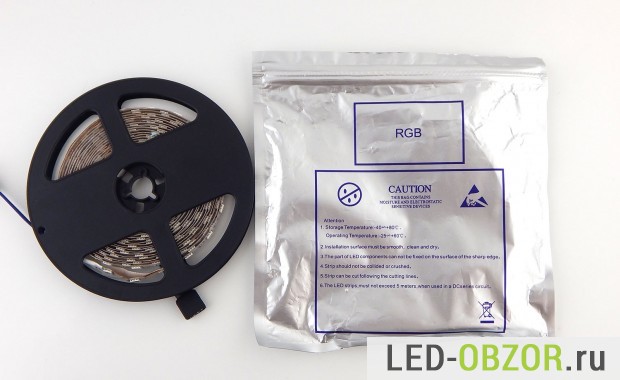

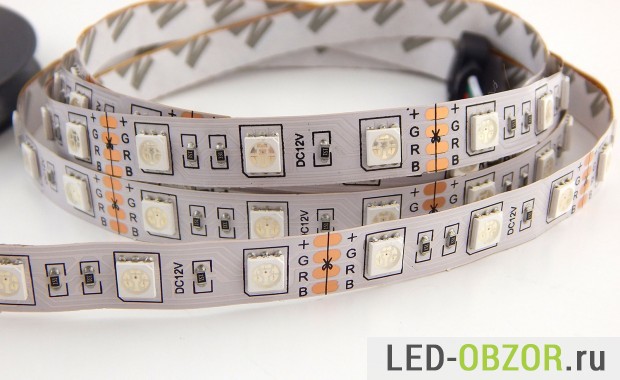

При разматывании катушки сразу видно, что медное основание очень тонкое. Светодиодная лента РГБ не держит форму, гнётся как верёвка, без закруглений. Состоит из 60 светодиодов SMD 5050 на 1 метр, в катушке 5м. Питание 12В.
| Параметр | Заявленные | Измеренные |
| Мощность на 1 м | 14,4 Вт/метр | 10,5W |
| Световой поток на 1м. white | — | 360лм |
| Тип светодиода | SMD 5050 RGB | 5050 RGB |
| Светодиодов на 1м. | 60 led/м | 60 led/м |
| Питание | 12В | 12V |
| Цена | 490руб за 5м. | |
Падения напряжения

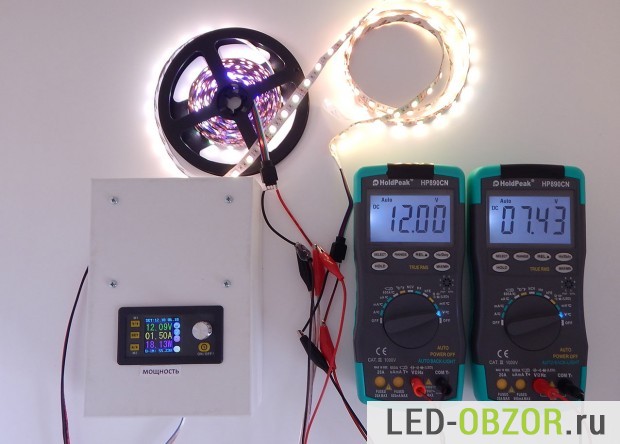

Качество светодиодной ленты RGB 5050 определим по величине снижения напряжения в конце. Подключаем к блоку питания 12B отрезок длиной 5м. и замеряем количество вольт на другом конце. В результате получаем на конце всего 7,43V, снижение составило 4.57V. Это огромный показатель, подучим снижение около 1В на 1 метр. У хорошей бывает падение через 5м. до 10-11V.
| — | В начале | В конце | Снижение |
| SMD 5050 5м. | 12V | 7,43V | 4,57V |
Высокий показатель показывает очень низкое качество медного основания, оно слишком тонкое. Эксплуатировать будет сложно, придётся нарезать по 50см.

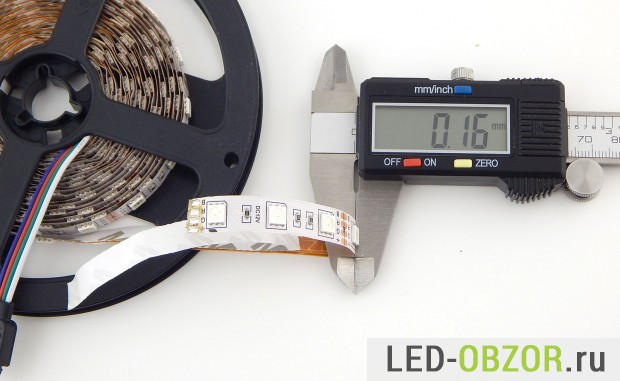

Толщина основания из меди

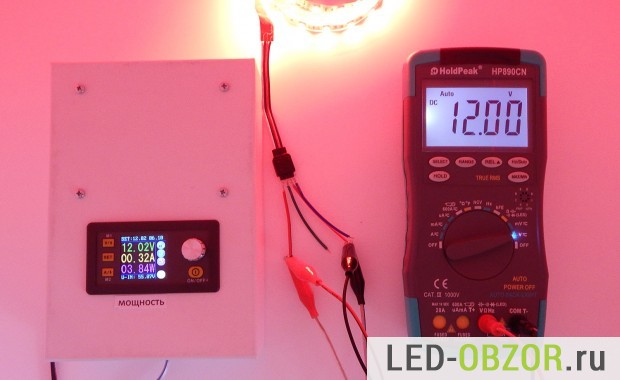

Мощность

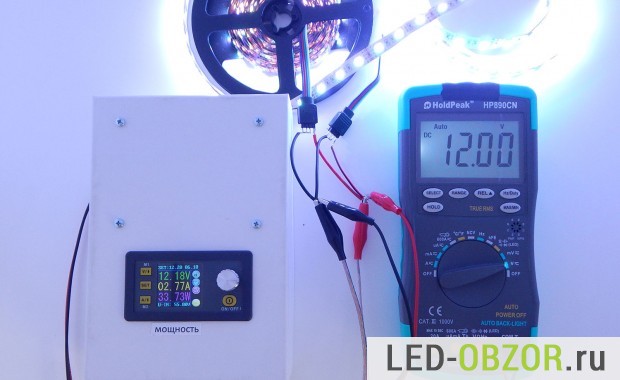

Мощность на 5м. подключенных с обеих концов.
В режиме белого света измеряем мощность, одновременно горят 3 цвета RGB: красный, зелёный, синий. Если подключать каждый метр светодиодной ленты отдельно, то получим на 5м. 52,5w. В других вариантах будут большие потери мощности и яркости.
| — | Ватт на 5м | Ватт на 1м. |
| отрезок 1м. | 52,5w | 10,5w |
| питание с обеих концов 5м; | 33,8w | 6,8w |
| питание с одного конца 5м; | 18,1w | 3,6w |
Энергопотребление на 1м. белого
Проверим потребление энергии для каждого цвета отдельно.
| — | Ватт на 1 метр | Ватт на 5м. |
| Белый, RGB | 10,5w | 52,5w |
| Красный, R | 3,8w | 19w |
| Зелёный, G | 3,6w | 18w |
| Синий, B | 3,48w | 17,4w |

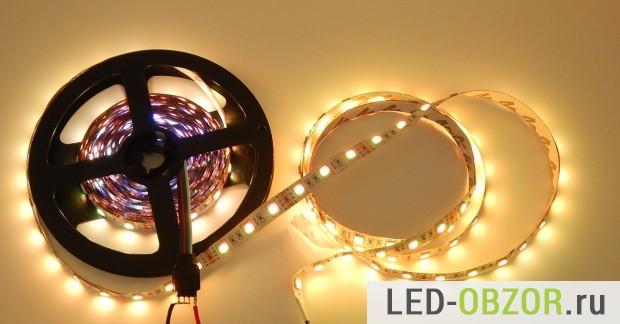

Световой поток
Светопоток измеряем в режиме белого света, он получается когда 3 цвета РГБ светят одновременно. Чисто белого света не получается при смешивании трёх цветов.
| — | Светопоток на 1 метр |
Эффективность лм/вт |
| Нейтрально-белый | 360лм | 34 лм/вт |

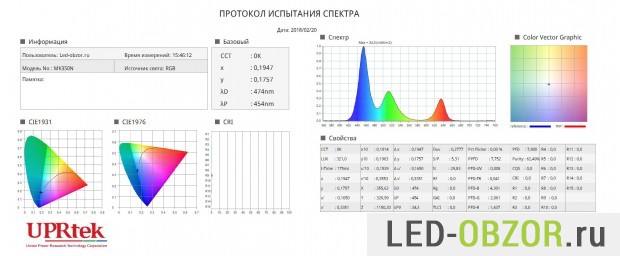

Спектр
Итоги
Светодиодная лента RGB 5050 с Aliexpress очень низкого качества. Медное основание слишком тонкое, производитель экономит на дорогой меди. Чтобы она светила равномерно, её надо подключать отрезками по 50см, потому что падение напряжения составляет почти 1В на 1м. Тонкое основание плохо отводит тепло от светодиода. Для увеличения ресурса скорее всего потребуется алюминиевый профиль, который будет рассеивать тепло.
