Часто бываю в OBI, и там все время на глазах их электрическая точилка CMI, очень часто на нее скидки и акции — типа 999р вместо 1999р.
Но я не понимал как ею пользоваться, да и читал что лучше точить вручную напильником в заточном устройстве, поддерживающим заданный угол, и цепи типа так на дольше хватает — вручную меньше сточишь.
Вот такое у них было итальянское устройство:
Полный размер
Оно крепится зажимом на шину пилы, на шкале устанавливается угол заточки.
Оказалось что напильник в комплект не входит и стоит еще +550р
Есть совсем дешевые точилки — обойма с напильником и шаблон за 300р, но они не позволяют соблюдать нужный угол, поэтому не рассматривались.
Есть дорогие станки 10 000р и более — дешевле новые цепи покупать! )
В то же время, в очередной раз электрическая точилка стала стоить 999р! ))
Обнаружил просто шикарное видео про работу с этой точилочкой:
3 способа заточки цепной пилы своими руками. Инструменты с Алиэкспресс. Как отлично заточить цепь
3 способа заточки цепной пилы своими руками. Инструменты с Алиэкспресс. Как отлично заточить цепь
Все это выглядит гораздо удобнее, чем крепления на шину и ручные подпиливания.
Решил все же купить и попробовать!
Вот этот станочек:
Полный размер
Особенность станка — его нужно крепить на два болта или шурупа на самый край стола или верстака, потому что цепь должна иметь возможность опускаться вниз сквозь середину станины:
Полный размер
Я закрепил его шурупами на брусок, а брусок зажал в мобильные тиски Triton SuperJaws
Очень удобно, можно подойти со всех сторон.
Люди в отзывах жаловались на люфт между устройством и его подставкой — я подтянул болт крепления — люфта практически нет.
Шкалу нужно установить на необходимый угол заточки — у моей цепи это 35°
Полный размер
А вот эту штуку с винтами и упорами необходимо отрегулировать так, чтобы опущенный заточной диск слегка касался зуба пилы:
Полный размер
На некоторых зубах может потребоваться дополнительная регулировка!
Например, если зубья слегка повреждены, и нужно не просто подправить их, а сточить вмятинку.
Вообще, я читал что нужно сначала найти зуб, который будет самым коротким, и под него точить все остальные, но я так не заморачивался! ))
При заточке цепь зажимается в этих пластинках с помощью винта:
Полный размер
Подточив все зубья в одном направлении, поворачиваем шкалу в противоположную сторону и точим зубья в другом направлении:
Полный размер
Точим не сразу, а в несколько коротких касаний — чтобы не перегреть зубья.
Подробно я не пишу, во-первых потому что очень все шикарно рассказано в видео выше, а во-вторых это все с опытом познается — отточив одну цепь, вторую вы заточите уже гораздо быстрее! )
Защитные наушники крайне рекомендуются!
После того, как все зубья будут заточены, и станут немного короче, нужно подточить ограничители глубины пропила — чтобы они соответствовали укороченным зубьям:
Полный размер
Вот эти ограничители глубины пропила нужно немного подточить после заточки зубьев цепи
Тут станок не предлагает никаких опций, поэтому точить нужно вручную напильником! ))
Полный размер
До какой глубины точить?
В комплектах ко многим наборам для заточки входит шаблон для измерений, в том числе глубины ограничителей.
В комплект к этому станку он не входит — пришлось купить отдельно за 117р ))
Вот как он выглядит:
Полный размер
Шаблон измеряет глубину ограничителей пропила, угол заточки зубьев, еще что-то, им же можно чистить прорезь в шине пилы
Вот эта часть измеряет глубину ограничителей:
Полный размер
Нужно подпиливать ограничители так, чтобы они не были выше прорези в шаблоне:
Полный размер
Так же этот шаблон позволяет узнать угол заточки вашей цепи:
Полный размер
Но он и так всегда написан на коробке цепи:
Полный размер
Не забывайте правила работы с цепью! ))
Полный размер
В общем, заточил я цепь — совсем тупую, которая вообще не пилила (немного потер ее о камень, когда пилил близко к земле) — и она стала пилить!
Полный размер
Тест заточенной цепи! ))
Заточил все цепи!
Полный размер
Заточенный зуб и подпиленный ограничитель
Обнаружил, что у двух моих цепей зубья маленькие, а у двух — побольше:
Полный размер
Раньше я этого не замечал! )
В общем, потратил 999р, сэкономил 4000р (4 цепи, по 1000р каждая, стали вновь пилить).
Даже если точилка быстро сотрет цепи (особенно с маленькими зубами), и заточить их можно будет всего пару раз, все равно это выгоднее, чем просто покупать новую цепь, а старую выбрасывать.
Источник: www.drive2.ru
Заточить цепь бензопилы за 10 секунд возможно? 10 инструментов с Aliexpress для заточки цепей
Главные моменты, которые нужно учесть при заточке, это — угол кромки режущей поверхности и зазор ограничителя глубины реза (0,4-0,5 мм).
Для заточки цепи бензопилы существует огромное количество различных приспособлений от обычной рукояти с предустановленными углами на конце, до электрических станков. Электрическим станком не пользуюсь, хотя когда-то покупал себе (пылится на полке в гараже), по причине не правильной технологии заточки и быстрого стирания режущей кромки цепи. Самым практичным для меня (хоть и более время затратный), остался способ заточки цепи при помощи шаблонной рукояти.
Написать данную статью меня сподвигла публикация на одном из каналов Дзена: «Как за 10 секунд наточить цепь на бензопиле, самый простой способ» и куча отрицательных комментариев от пользователей.

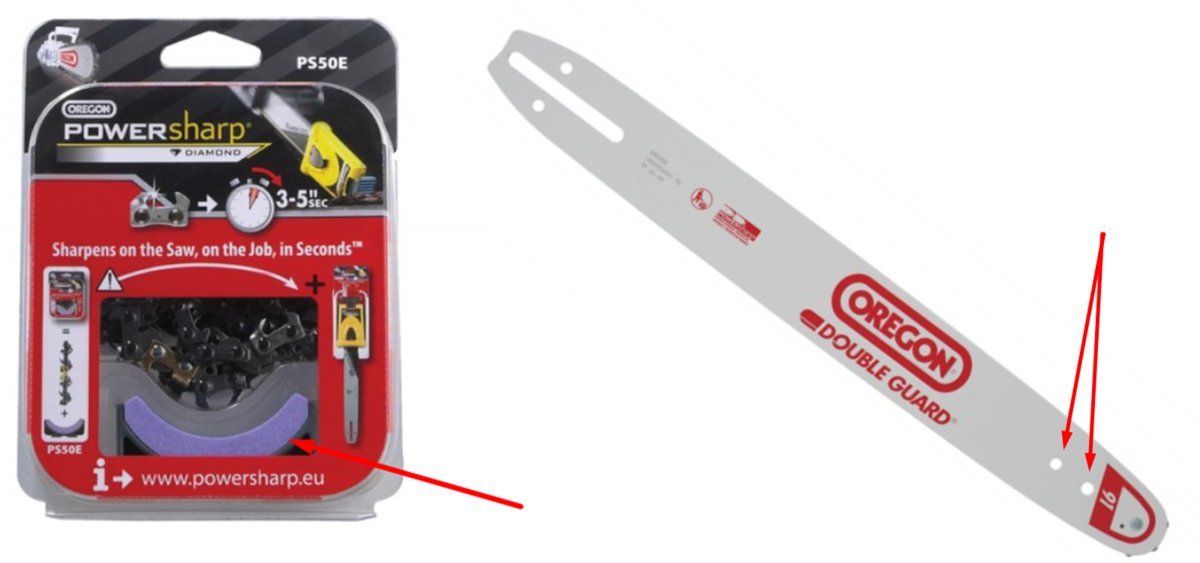

Автор этой статьи повеселил меня своим рассказом, как он обычную цепь затачивал при помощи китайского приспособления, реплики заточного устройства от фирмы Oregon PowerSharp,
которое действительно актуально, только вот для его использования подходят только фирменные цепи Oregon, что имеют отличительную от стандартных цепей конфигурацию устройства режущих зубьев и шину (как заметил автор публикации) с двумя отверстиями для крепления заточного устройства, а не одно, как у обычных шин.
Конечно же для обычной, привычной нам цепи, для заточки которой используются круглые напильники, заточное приспособление от фирмы Oregon или его реплики, равносильны «смерти цепи».
Думаю сам автор статьи это прекрасно понимал, так как после тестовой заточки его цепь годилась только для выброса, ведь это равносильно тому, что взять бензопилу и пройтись цепью по кирпичной кладке, итог будет тот же.
Мое мнение, не хорошо преднамеренно вводить пользователей и своих подписчиков в заблуждение только ради хайпа и выгоды от комиссионных партнерской программы.
Чем бы вы не затачивали свою цепь на бензопиле, для начала смотрите её конфигурацию и шаг зубьев, что вытеснен на цепных звеньях, по итогу выбирайте правильный диаметр напильника.
Далее сделайте устойчивое положение шины и с обязательным использованием защитных перчаток приступайте к заточке. На основании зуба имеется маркировка угла режущей кромки, которой следует придерживаться при заточке.
Устанавливайте правильно (под нужным углом) напильник на режущую кромку пильного зуба, строго перпендикулярно к шине и начинайте делать плавные движения напильника вперёд, немного проворачивая его по оси. Сколько стачивать зубья зависит от его затупления, но всегда необходимо следить за равномерной заточкой режущих кромок на всех звеньях, с одинаковым количеством проводок напильника по кромке.
❗ Большой ошибкой начинающих бензопильщиков является тот момент, когда после попадания цепи на металлические предметы (гвоздь, арматура, проволока и т.д.), они пытаются заточить только поврежденные элементы режущей части, стачивая при этом до миллиметра (а то и более) режущей кромки, а сегменты, что менее пострадали, только подводят пару раз напильником — это не правильно, при необходимости считайте, сколько движений сделали напильником на самом поврежденном зубе и такое же количество делайте на остальных.
☝ Даже если режущая кромка не попадала под воздействие твердых сторонних предметов, все одно цепь со временем затупится и не стоит дожидаться когда пила уже совсем перестанет выполнять свои функции, а вместо стружки идет пыль от древесины, если вы почувствовали что пилить стало тяжелей, ведь хорошо заточенная цепь практически сама «вгрызается» в древесину, а когда цепь тупая, приходится прикладывать усилия нажимая на шину сильнее, стоит подточить цепь.

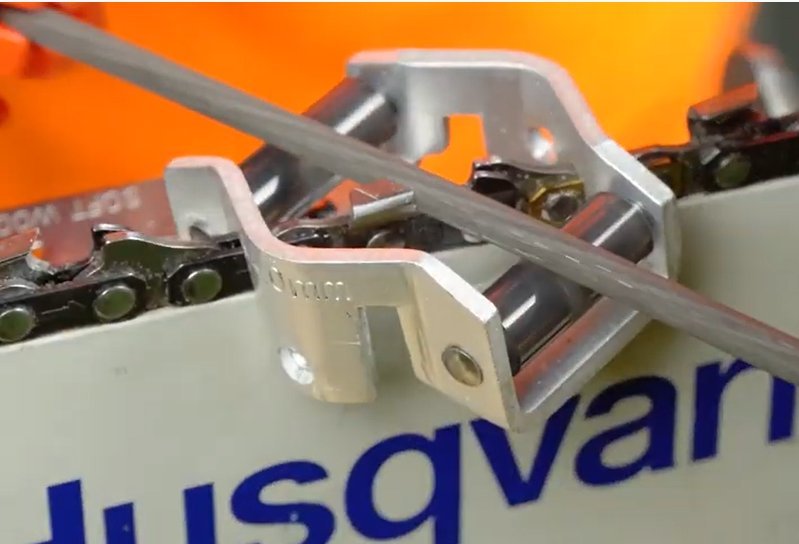

Чтобы подвести цепь используя круглый напильник, достаточно несколько движений по каждой режущей кромке, снимая при этом примерно 0,03-0,04 мм стали, замечу, что это в 10 раз меньше чем при использовании электрического заточного станка, так что учитывайте такой момент при решении метода заточки цепи.

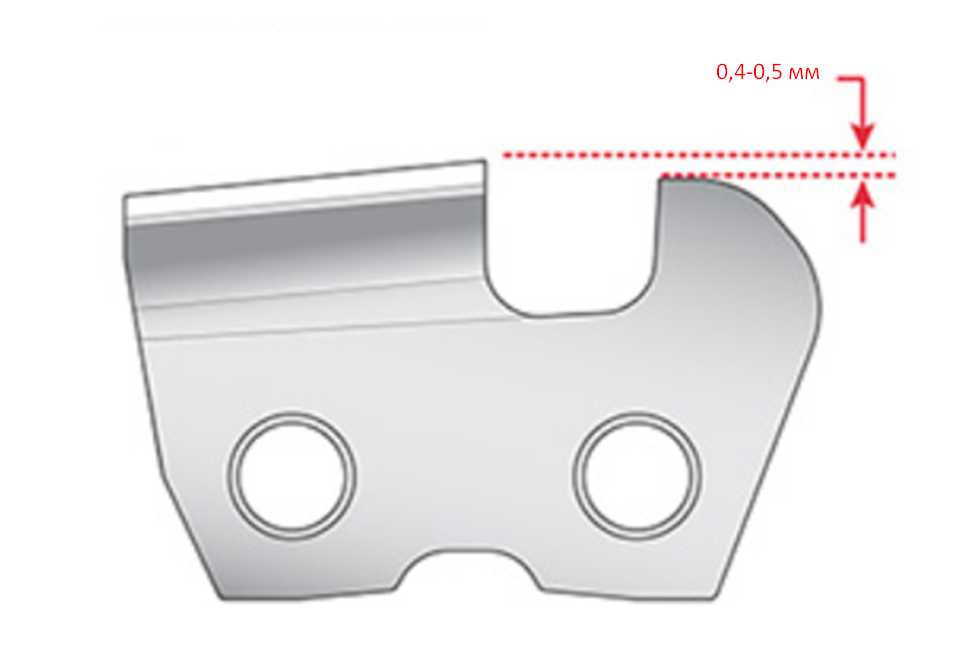

Важно! Необходимо контролировать не только режущую часть цепи, но и ограничитель глубины реза, принцип его работы, как и у обычного рубанка, чем он выше, тем стружка меньше, ниже — больше.

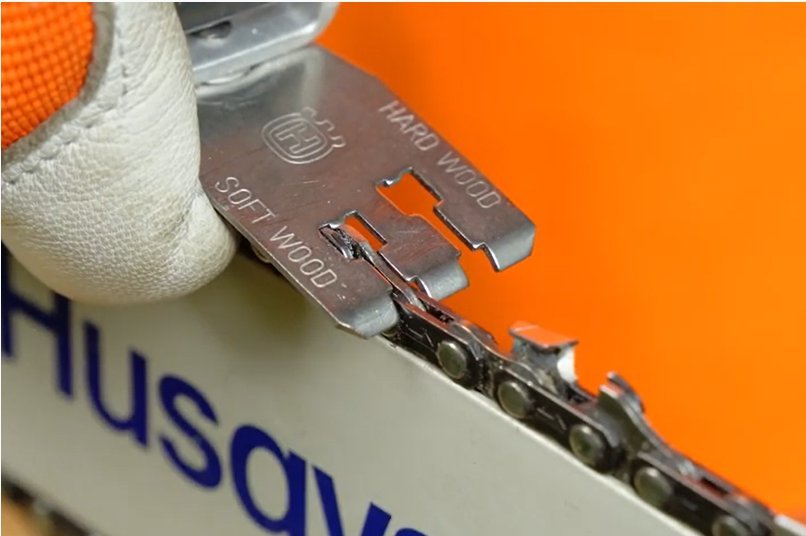

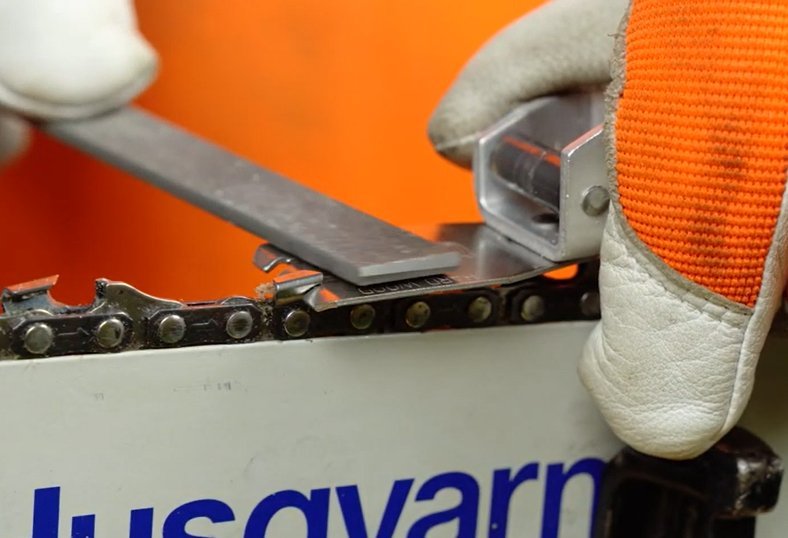

Для проверки ограничительного зуба, можете положить плоский напильник сверху на цепь и посмотреть зазор между плоскостью напильника и ограничителем глубины реза, он должен быть в пределах 0,4-0,5 мм, если зазор меньше, необходимо немножко сточить ограничитель при помощи плоского напильника, можно использовать для этих целей специальный шаблон (но можно и без него).
Правильная заточка цепи, это один из важнейших факторов при работе с бензо или электропилой, от качества заточки зависит длительность использования цепи, так как тупая цепь перегревается и растягивается, экономия топлива также намного снижается при использовании не заточенной режущей кромки и равно как и при не правильной высоте ограничителей.
✨Подводя итоги всего выше изложенного, скажу так, для того чтобы цепь вашей пилы работала качественно, необходимо при её заточке равномерно, под правильным углом затачивать все режущие кромки зубьев, и обязательно контролировать высоту ограничителя глубины реза, также при покупке напильника учитывайте шаг и размеры вашей цепи.
Предлагаю для обзора подборку ТОП-10, различные заточные устройства с сайта Aliexpress, на которые стоит обратить внимание владельцам бензо или электропилы.

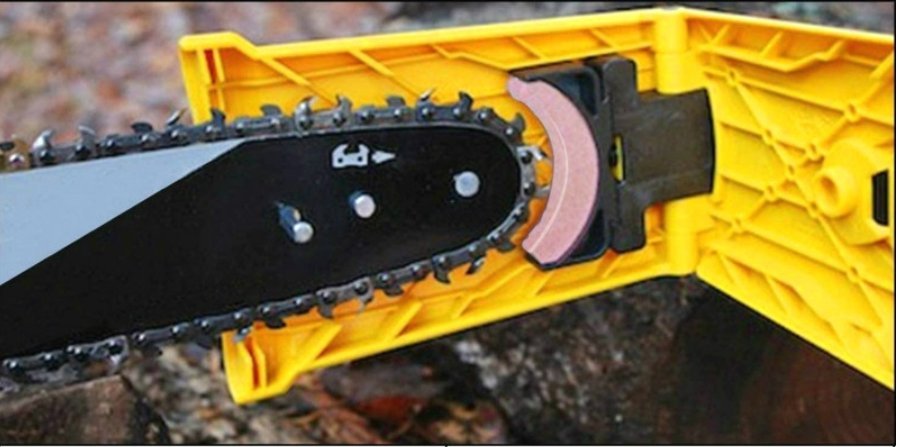

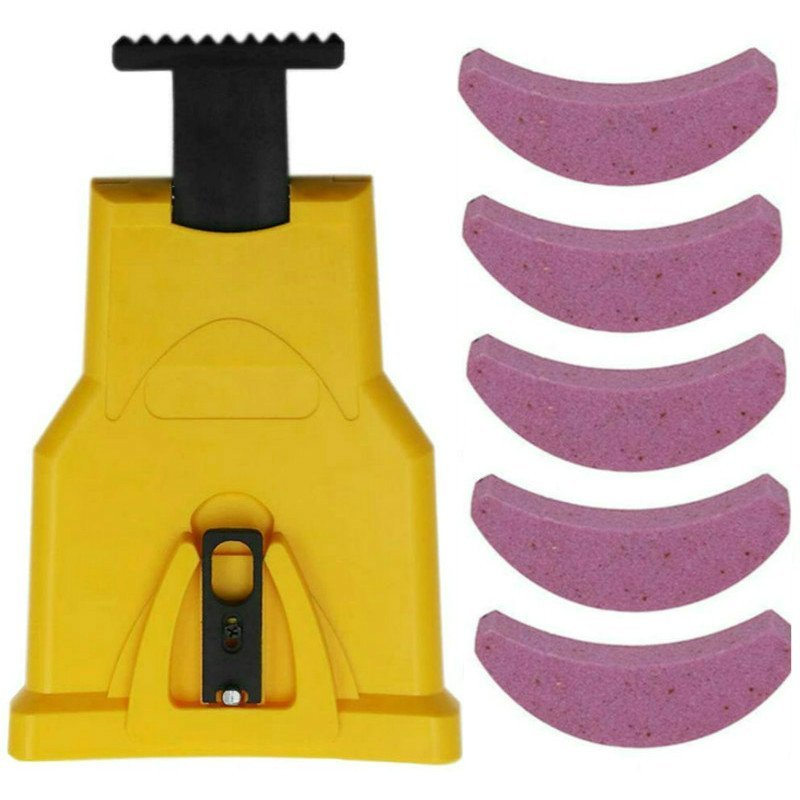

1️⃣ Точилка для цепной пилы
Фото с Aliexpress

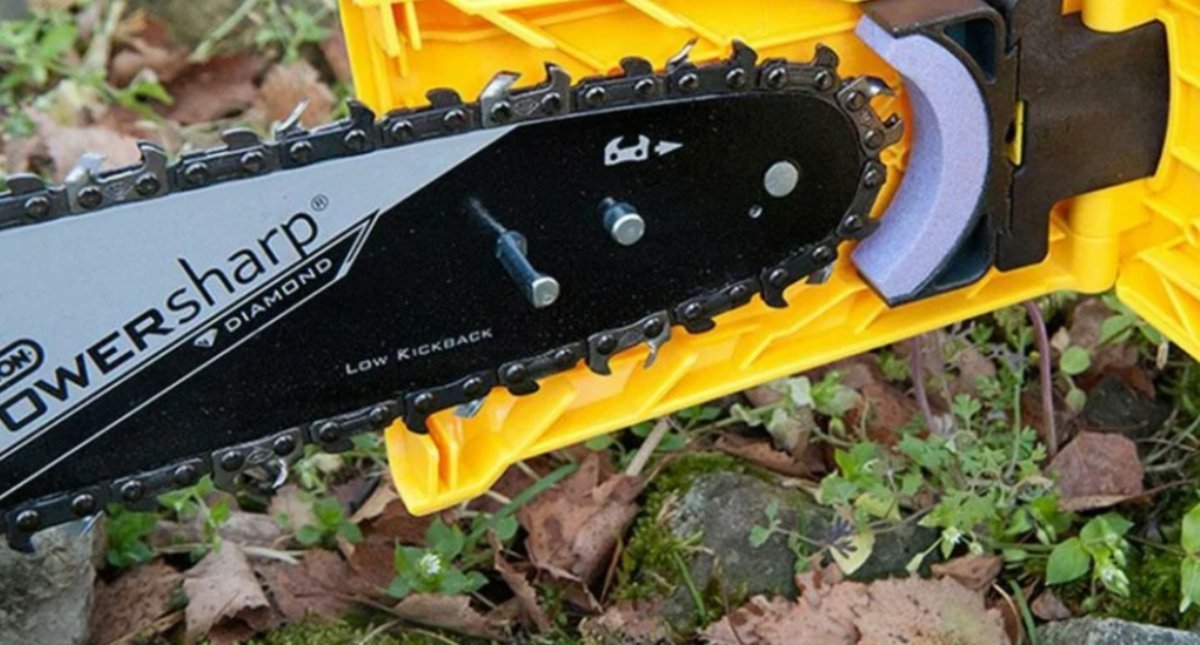

Приспособление в виде раскрывающегося короба, скрывает в корпусе точильный камень особой геометрии, позволяющий безопасно и быстро затачивать зубья цепных пил фирмы Oregon PowerSharp с использованием шины этого же бренда.
При помощи этого устройства, заточить цепь можно всего за несколько секунд, просто нажав торцом устройства в любую фиксированную поверхность, при вращающей на средних оборотах цепи на несколько секунд.
Фото с Aliexpress
Для длительного сохранения эффективности, модель комплектуется набором сменных точильных камней. Как я и писал выше, это приспособление не подойдет для стандартных пильных цепей, предназначенных для заточки круглым напильником.

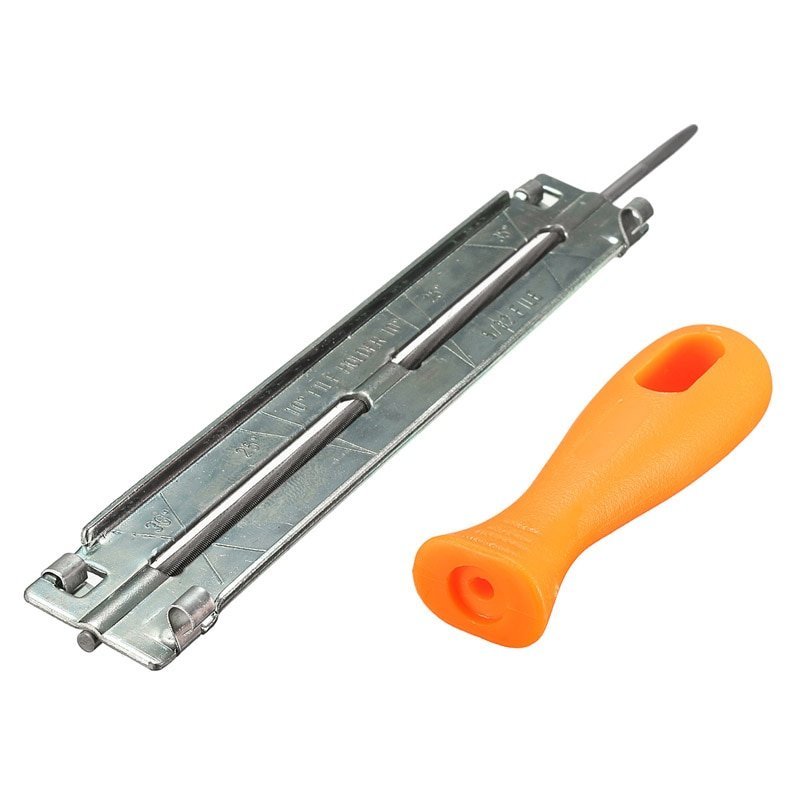

2️⃣ Ручное точило для цепных пил
Компактное приспособление, состоящее из ручки, направляющей пластины и круглого напильника, позволит быстро и удобно затачивать цепи.
Фото с Aliexpress
Приспособление рассчитано на использование напильника диаметром до 4 мм, что подойдут для заточки большинства любительских бензиновых и электрических цепных пил. Благодаря продуманной конструкции, оно практически не изнашивается и не подвержено поломкам.

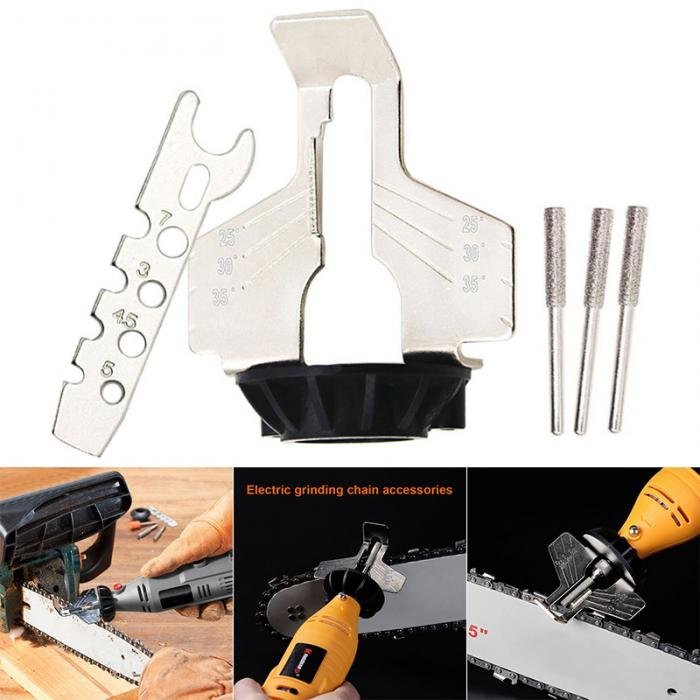

3️⃣ Набор аксессуаров для заточки цепей с использованием дремеля
Комплект аксессуаров, состоящий из защитной головки с размерными линиями и заточного инструмента, позволит затачивать зубья цепных пил максимально точно.
Фото с Aliexpress
Набор универсален и может использоваться со шлифовальными машинками разных производителей и мощностей. При этом, он позволит затачивать цепи разных типоразмеров и исполнений.

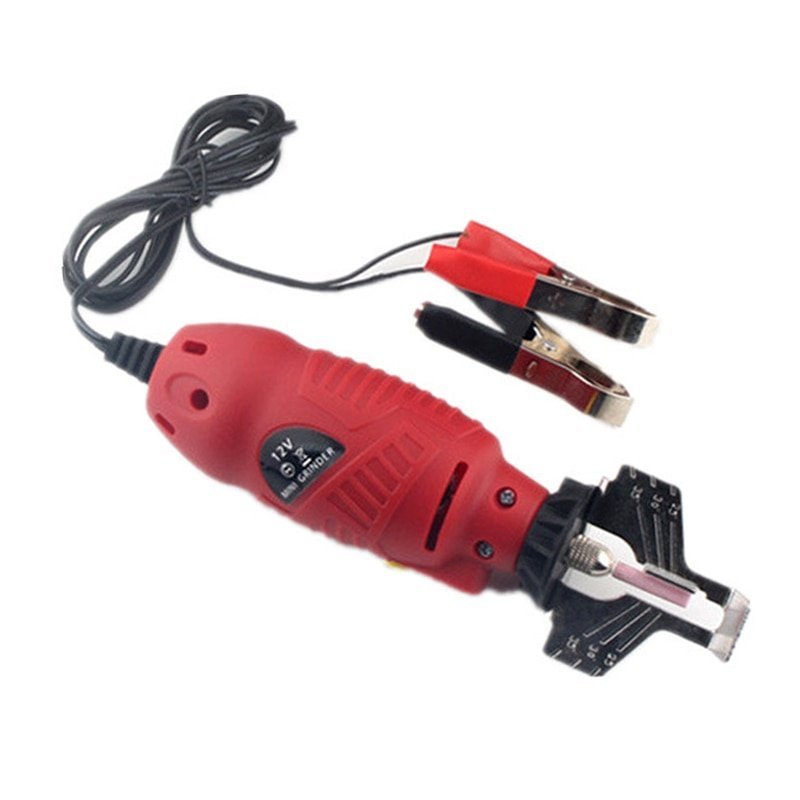

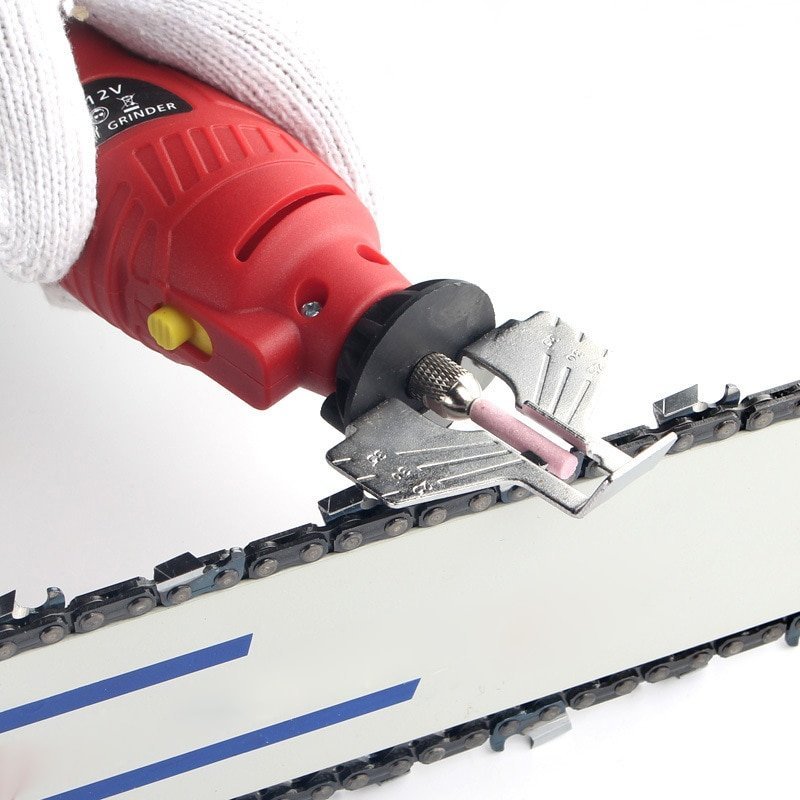

4️⃣ Электроинструмент для заточки цепи
Фото с Aliexpress
Компактный электроинструмент с заточной головкой предназначен для затачивания цепей бензиновых и электрических пил. Инструмент имеет мощность в 55 Вт, работает от питания 12 вольт и способен развивать до 20 000 об/мин, что позволяет ему быстро и эффективно затачивать любые цепи.
Фото с Aliexpress
Шлифовальные головки из высокопрочной и твердой стали, обладают высокой износостойкостью. Диаметр патрона — 3 мм. Диаметр шлифовальной головки — 3 мм. Инструмент компактен и не требует особого обслуживания.

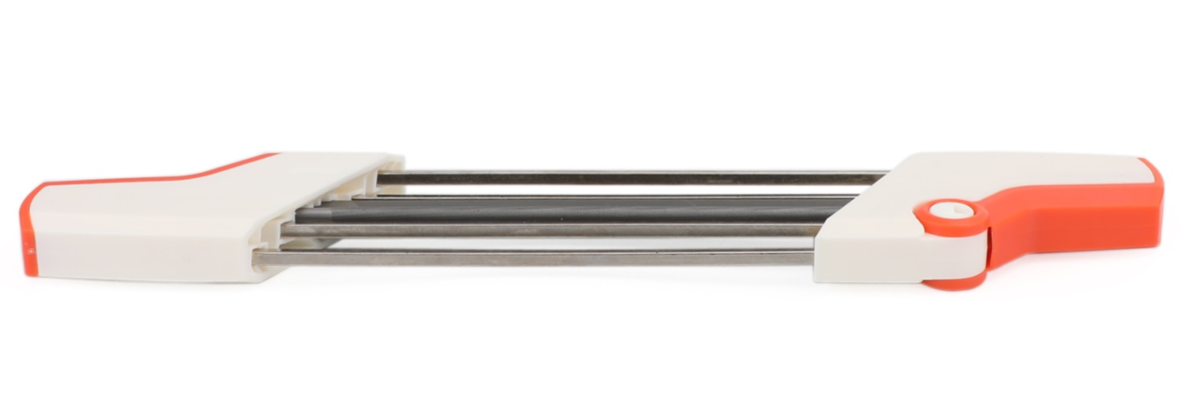

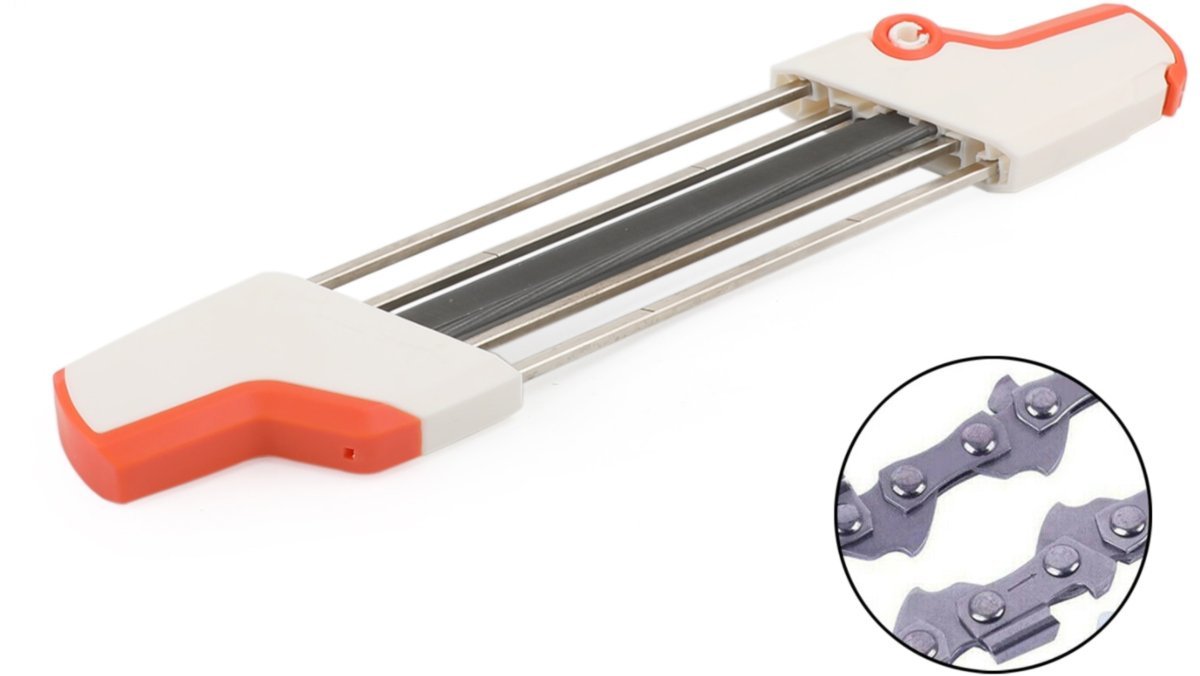

5️⃣ Ручной точильный инструмент 2 в 1
Фото с Aliexpress
Небольшое приспособление с удобными рукоятями, направляющими прутьями с насечками, что помогают позиционировать инструмент под нужным углом и размещенными пазами для крепления круглых напильников различных типоразмеров и плоского для подгонки ограничительных зубьев.
Фото с Aliexpress
Инструмент позволит самостоятельно затачивать цепные пилы, обеспечивая необходимую заточку и соблюдение углов режущих кромок. Приспособление сделано удобным и надежным и подходит для заточки цепей размером от 4 мм до 5,5 мм. Изделие выполнено из прочного пластика и нержавеющих металлических направляющих.

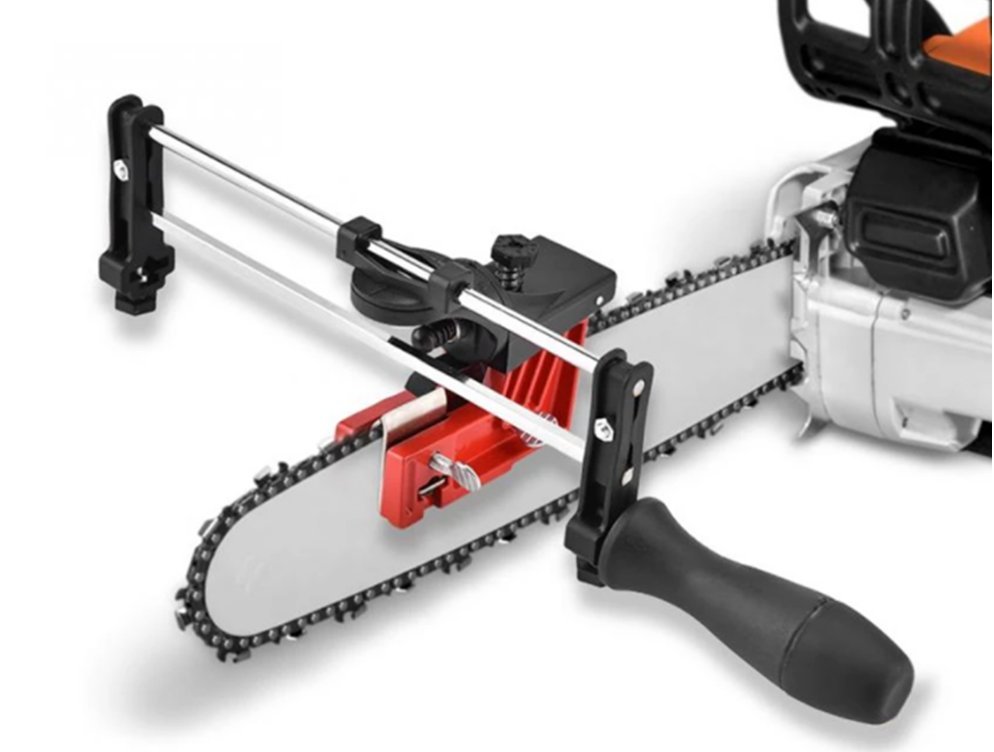

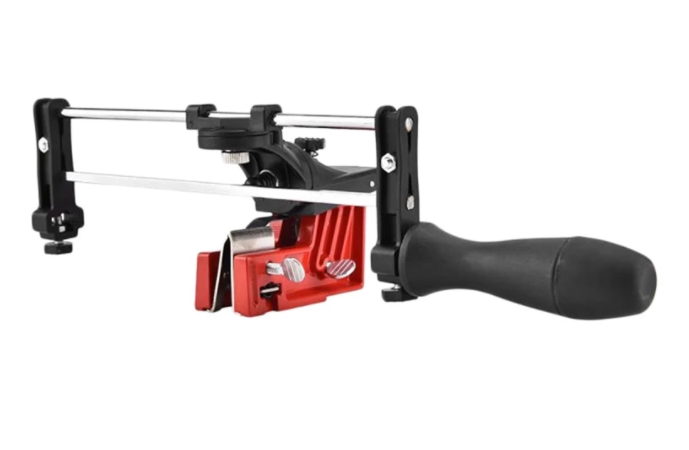

6️⃣ Направляющая рейка для заточки цепных пил
Фото с Aliexpress
Ручное приспособление в виде фиксирующей струбцины и направляющей скобы позволит выполнять точную заточку цепей бензиновых и электрических пил. Приспособление быстро и удобно крепится к шине бензопилы и плавными поступательными движениями производит точную заточку с предустановленным углом.
Фото с Aliexpress
Благодаря унифицированным размерам, модель имеет широкую совместимость и может эффективно использоваться с пилами разных типоразмеров. Безопасность применения обеспечивается продуманной конструкции.

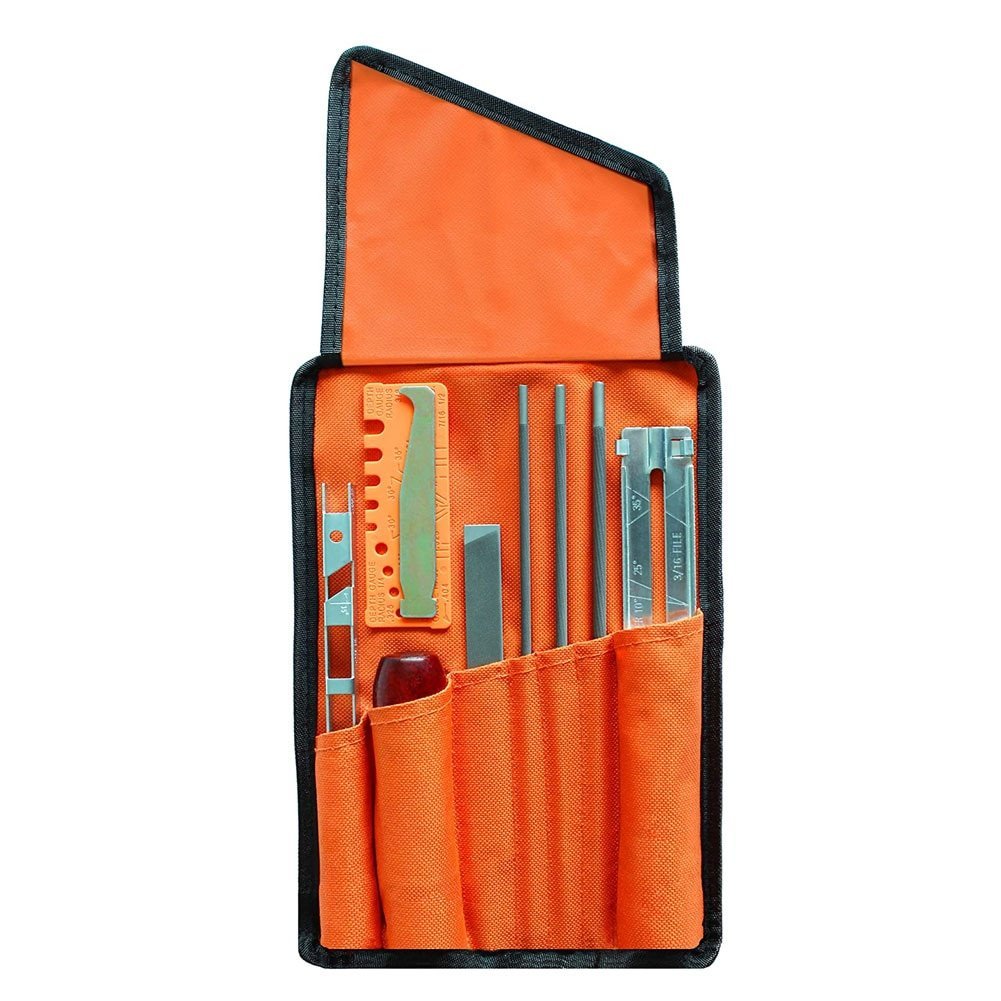

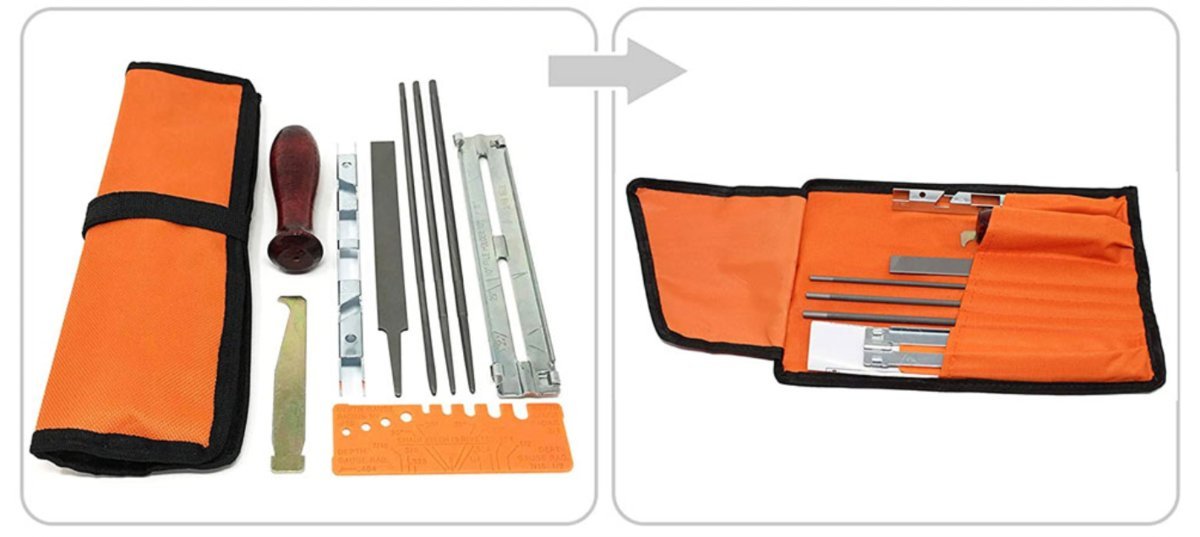

7️⃣ Профессиональный набор для заточки цепей
Фото с Aliexpress
Набор из 10 элементов, включающий три круглых напильника и один плоский, шаблон для измерения глубины, направляющие планки и др., позволит профессионально заниматься заточной цепных пил разного размера и сечения зубьев.
Фото с Aliexpress
Элементы комплекта сделаны из высокопрочных материалов и имеют обработку от быстрого износа, поэтому будут долговечно эффективными даже при частом использовании.

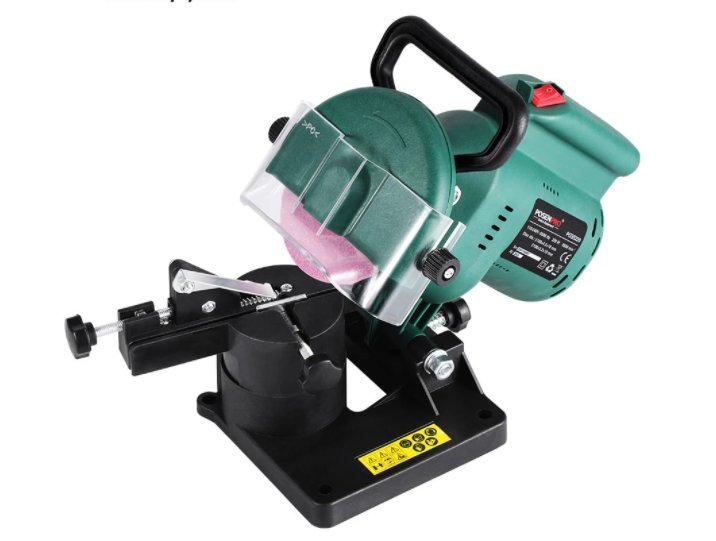

8️⃣ Станок для заточки цепей
Небольшой станок для мастерской с центробежным заточным кругом будет отличным оборудованием для быстрой заточки цепей под нужным углом.
Фото с Aliexpress
Станок оснащен мощным электроприводом, способен развивать до 7500 об/мин и позволяет бесступенчато регулировать угол заточки. В модели предусмотрены элементы позиционирования цепи, защитный кожух и система индикации.

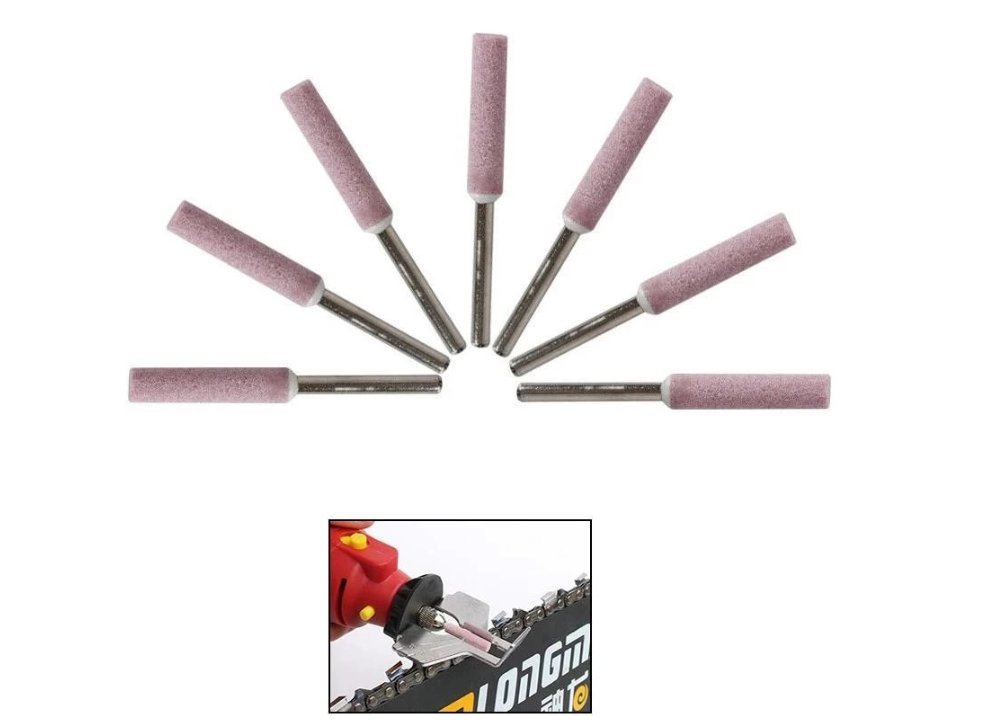

9️⃣ Точильные головки для заточки
Для заточки цепных пил с использованием дремеля, обязательно пригодится набор абразивных круглых камней. В заточной набор входят, головки диаметром 4.0, 4.8, 5.5 мм с диаметром хвостовика 3.5 мм. Длина рабочей части головки — 24 мм.
Фото с Aliexpress
Головки сделаны из высокотвердого абразивного материала мелкой фракции, что позволяет использовать их кроме заточки, для шлифовки и разных материалов и типов поверхностей.

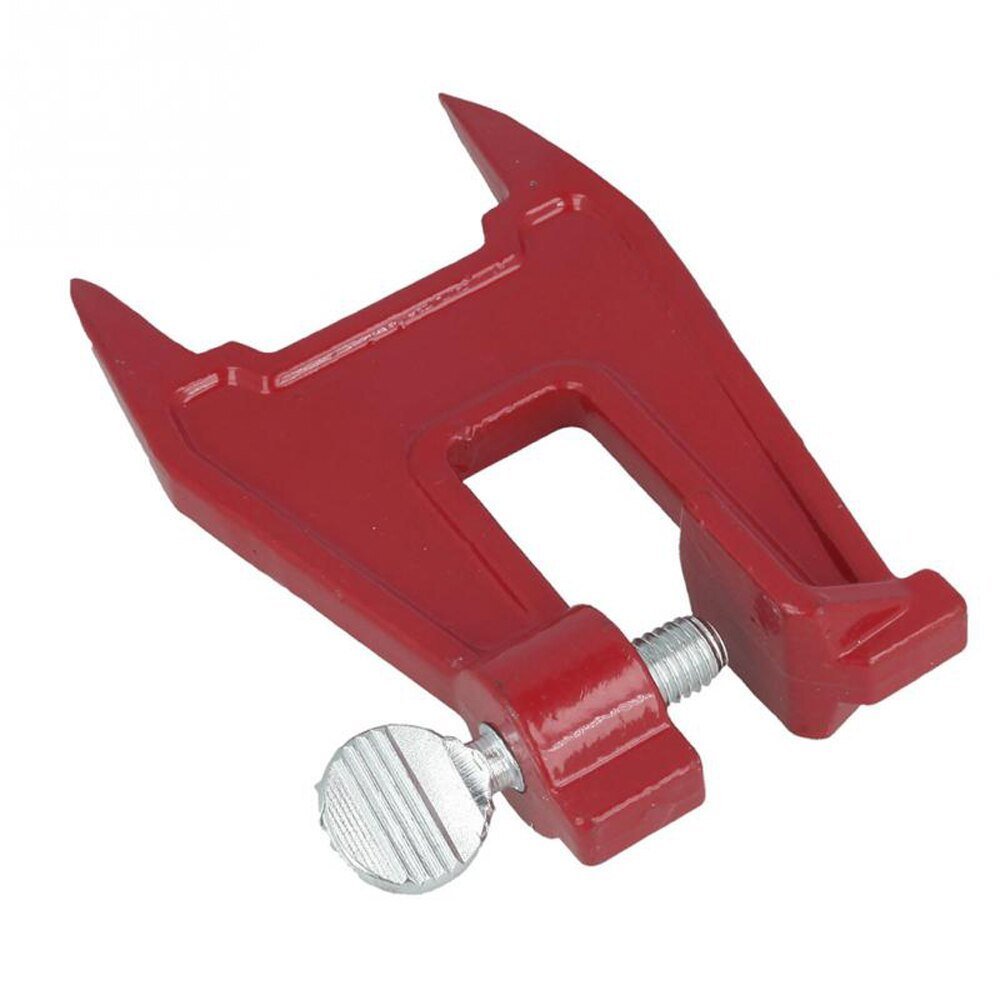

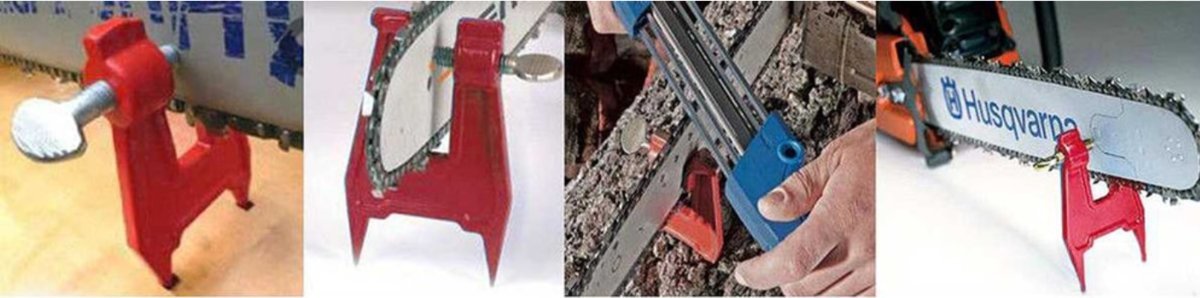

Приспособление для фиксации пил
Фото с Aliexpress
Простое приспособление в виде рожкового изделия подойдет для закрепления вылета цепных пил во время их заточки. Изделие оснащено винтовым фиксатором и позволит обеспечить точность позиционирования пилы во время ее обслуживания.
Фото с Aliexpress
В качестве основного материала изделия применена высокопрочным сталь, что обуславливает его долговечность и надежность.
Источник: pulse.mail.ru
Острая, как бритва: лучшие станки для заточки цепей бензопил
Цепи, как и большинство инструментов, тупятся со временем. Не обязательно покупать новую — можно купить заточной станок и самостоятельно привести цепь в порядок. Какой станок выбрать?
Для распила бревен или крупного пиломатериала нужна не только производительная бензопила, но и хорошо наточенная цепь. Хотя точить цепь можно ручным напильником, но если вы работаете много, лучше приобрести хороший заточной станок для цепей. Существуют стационарные и переносные модели. Мы расскажем, на что обратить внимание при выборе подходящей модели и посоветуем лучшие станки для заточки цепей бензопил.
Если вам нужно затачивать не только цепи, но и другой инструмент, например, стамески или ножи, тогда прочитайте, как выбрать универсальный станок для заточки инструмента.
Общие критерии выбора заточных станков
Скорость вращения диска
Скорость вращения диска во многом определяет скорость обработки материала, то бишь заточки цепи. Чем скорость выше, тем цепь точится быстрее. Однако здесь есть и обратная сторона: так как с высокоскоростными станками металл снимается с зуба быстрее при меньшем времени воздействия, то при неумелом обращении можно быстро сточить зуб и угробить цепь, если вдруг неправильно выставили угол заточки.
Устройства со скоростью вращения шпинделя от 2000 до 3000 об/мин считаются низкоскоростными, поэтому их стоит покупать только для личного использования. Подойдет, например, модель КАЛИБР ЭЗС-130М.
Дополнительные параметры
Когда вы определитесь с основными параметрами, обратите внимание на полезные дополнительные функции.
- Подсветка. Подсветка реально выручает при работе в плохо освещенном помещении. Она дает лучшую визуализацию затачиваемого звена цепи. Лишь единицы моделей оснащаются подсветкой, хотя это очень полезная опция.
- Быстрый доступ к угольным щеткам. Угольные щетки двигателя время от времени стираются и выходят из строя. В некоторых устройствах, чтобы до них добрать придется раскрутить чуть ли не весь движок. А есть устройства, в которых на корпусе располагается специальный люк, открыв который можно легко извлечь угольные щетки без разбора всего прибора и обращения в сервисный центр.
Рейтинг заточных станков 2022
Patriot MG 220
Недорогой точильный станок для нерегулярной заточки цепей бензопил. Мощность у него невелика — всего 85 Вт, но этого хватает, чтобы время от времени заточить пару цепей. Здесь используется заточной круг диаметром 105 мм и толщиной 4,8 мм. Также можно использовать круги толщиной 3,2 и 4,2 мм (продаются родные у Patriot). Диаметр посадочного гнезда здесь составляет 22,2 мм.
Скорость вращения диска 4800 об/мин, поэтому прибор можно смело отнести к высокооборотистым.
Устройство способно затачивать под углом от 0° до 40° (вращение крепления цепи). Пользователи отмечают, что у станка хорошее литье, и он не тарахтит во время работы. Правда, производитель не предусмотрел стопор вала двигателя, поэтому при замене диска его придется дополнительно стопорить ключом.
Вихрь СЗЦ-200
Станок для цепей отечественного производства мощностью 200 Вт. Двигатель разгоняет рабочую насадку до 6000 об/мин, поэтому заточка цепей производится довольно быстро. Диаметр заточного круга составляет 100 мм, толщина 3,2 мм, а посадочное гнездо у него 10 мм. В зависимости от типа цепи можно выбирать угол заточки от 0° до 30°. На корпусе устройства располагается ограничитель глубины заточки — он необходим, чтобы во время работы случайно не разрезать цепь избыточным надавливанием.
Сверху рабочий диск закрыт пластиковой защитой и прозрачным щитком, который защищает глаза от попадания искр. В комплекте с устройством идет специальный металлический стержень, который стопорит диск, если его нужно открутить и поменять. Кстати, если этот стержень потеряется, то вместо него можно использовать кусок обычной проволоки катанки 6-ки. Весь прибор весит всего 2 кг.
ДИОЛД М3-0,13
Станок российского бренда, но китайского происхождения. Этот прибор не для лесоповала, но в домашних условиях станет настоящим спасением. Мощность двигателя составляет 130 Вт. При этом он разгоняет диск до 2500 об/мин — для серийной заточки не подойдет, а 1 — 2 раза в день восстановить зубья цепи — вполне.
Здесь хорошая литая подошва, которая будет крепко (без люфтов) держать цепь при правильном и надежном закреплении устройства на столе. Кстати, крепежи подошвы к столу также идут в комплекте.
В комплекте с устройством идет родной заточной диск диаметром 100 мм, посадочным гнездом 10 мм и толщиной 3,5 мм. Качество диска хорошее (не нужно менять сразу же после покупки). Если вам нужен прибор для гаража, чтобы время от времени точить цепь своей бензо- или электропилы, недорогой ДИОЛД М3-0,13 станет хорошим приобретением.
Rezer EG235-CN
Это хороший мощный тяжелый станок для регулярной заточки пильных цепей. Он может точить цепи с шагом 0,325, 0,375 и 0,404 дюйма. Регулировка шага выполняется с помощью бокового винта. Крепление цепи осуществляется не автоматической системой, а эксцентриковыми натяжителями. Станок имеет хорошее литье, все элементы изготовлены из металла.
Отметим, что здесь идет крупный диск диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо у него 22,2 мм. Двигатель мощностью 235 Вт разгоняет пильный диск до 3000 об/мин.
Данная модель оснащена подсветкой, которая располагается возле диска. Она запускается при включении устройства. Правда в подсветке стоит не светодиодная лампочка, а лампа накаливания. Приятным моментом является наличие второго заточного диска, который идет в комплекте. Его толщина составляет 3,2 мм.
Весит заточной станок 5,8 кг. В сети есть подробный видеообзор этого устройства.
Champion C2001
Модель от Champion оснащена двигателем мощностью 230 Вт, который вращает пильную насадку со скоростью 3000 об/мин. Этот станок для заточки цепей бензопил, как и предыдущее устройство, работает с дисками диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо 22,2 мм. В принципе у этих двух станков диски взаимозаменяемы.
Отметим, что здесь угол заточки цепи может производиться в диапазоне от 0° до 40°. При этом сама вращающаяся платформа имеет трещотку, и при переключении вы услышите характерный звук. Снизу под платформой располагается затяжной винт для надежной фиксации цепи.
Сама по себе база с двигателем и заточным диском может менять угол наклона в горизонтальной и вертикальной плоскостях в диапазоне от 40° до 90°. Благодаря этому вы сможете максимально точно настроить прибор для идеальной заточки цепи бензопилы. Здесь есть подсветка, которая дает хороший обзор рабочего участка. Дополнительно в комплекте идет абразивный брусок. В целом это отличная модель за свои деньги.
