Чем проверить резистор – омметром. А диод? Мультиметром. А конденсатор? Ёмкостеметром. А транзистор…? Но не проще ли купить один прибор, который и будет проверять работоспособность и основные параметры светодиодов, диодов, конденсаторов, транзисторов, резисторов и прочих радиоэлементов.
В общем пришло время покупки такого транзистор-тестера на Алиэкспрессе, тем более цена его меньше 30 долларов. Толчком же послужил ремонт стиральной машинки автомата, где для того чтобы проверить электролиты – пришлось бежать к знакомому радиолюбителю. У него-то и заметил такой прибор, сразу воспылав к нему симпатией (к прибору естественно).
На китайском сайте имелось штук 5 основных моделей из недорого ценового сегмента. Решил купить лучшее из худших – транзисторный тестер Т7. Его выгодно отличает наличие корпуса (у многих они так и остаются бескорпусными), литиевый аккумулятор вместо Кроны 9В и цветной красивый дисплей. Ещё там есть возможность расшифровки ИК сигнала, так что приборчик вышел полный шикардос!
ЗАЧЕМ НУЖЕН И КАКОЙ ТЕСТЕР ТРАНЗИСТОРОВ ВЫБРАТЬ
Характеристики тестера T7
- Автоматическое определение NPN и PNP транзисторов, n-канальный и p-канальный МОП-транзистор, диод (в том числе двойной диода), тиристор, транзистор, резистор, конденсатор и другие компоненты.
- Автоматический тест компонента и отображение на ЖК-дисплее
- Может обнаружить защитный MOSFET диод, коэффициент усиления, определении выводов транзистора
- Измерение емкости MOSFET, пороговое напряжение
- Управление одной кнопкой, автоматическое отключение.
- Всего 20 nA тока при отключении.
- Автоматическая идентификация компонентов по расположению ног.
- Измерения биполярного транзистора – коэффициент усиления и база-эмиттер пороговое напряжение.
- Выявление транзисторов Дарлингтона.
- Может одновременно измерять два резистора, так что вы можете измерить потенциометр.
- Измерение сопротивления с разрешением 0.1 Ом, до 50 МОм может быть измерено.
- Можно измерить конденсаторы емкости 30pF – 100mf, разрешение 1pF.
- Измерить эквивалентное последовательное сопротивление ESR, разрешение 0.01 Ом.
- Может показать прямое падение напряжения на диоде.
- LED определяет как прямое падение напряжения на диоде
- Может измерять у диода проходную емкость. Если биполярный транзистор – тоже покажет проходную емкость.
- Питание от литиевого аккумулятора 1000 мА/ч
- Цена 25-30$
Комплектация

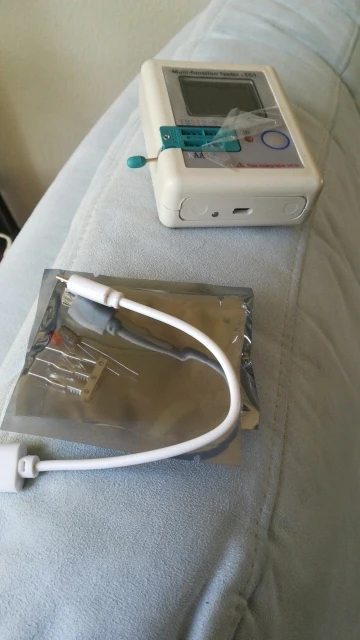

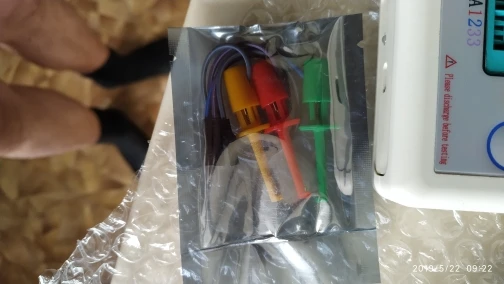

В комплекте идут щупы на проводках, которыми можно измерять детали без вставляния в гнездо. И даже пару тестовых деталей продавец не пожалел в коробочку вложить (+ красный светодиод и конденсатор 10 мкФ с резистором 200 Ом к моим запасам).
Работа с устройством

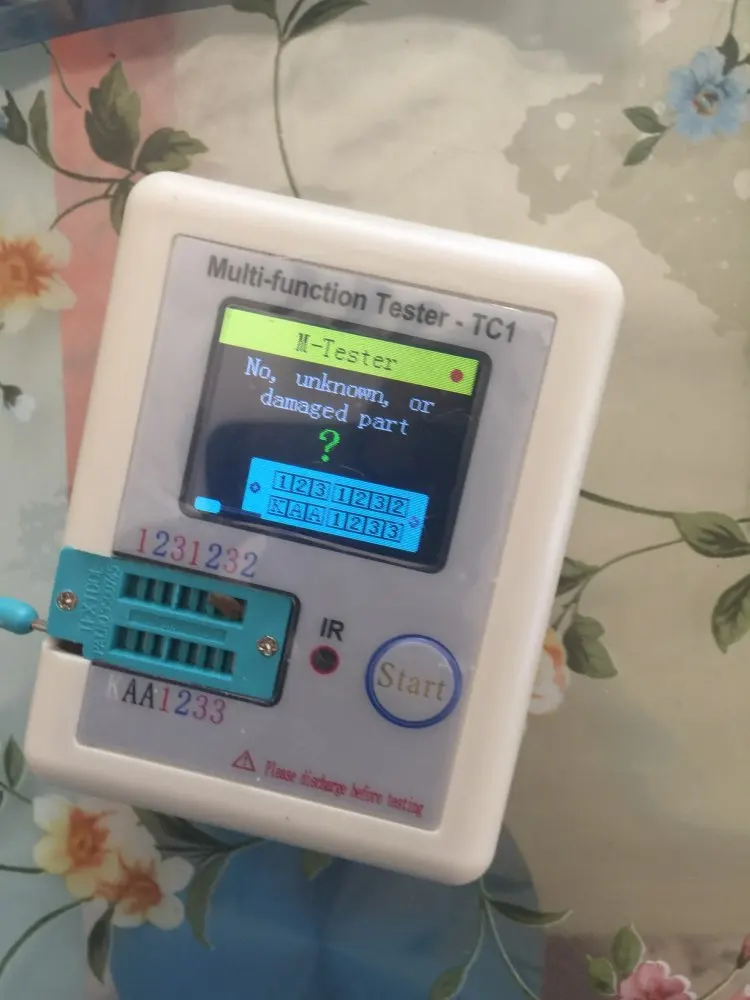

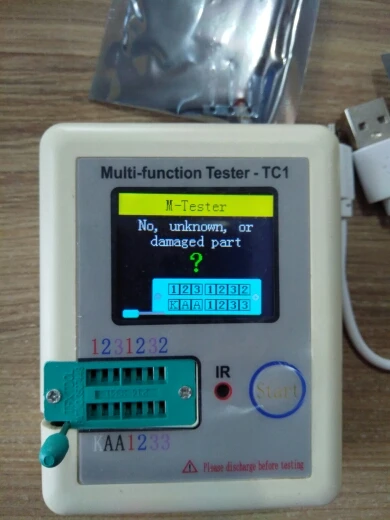

Тут всего одна кнопка – вставили деталь и нажали «Тест». При включении на пару секунд высвечивает состояние заряда аккумулятора, после чего приступает к тестированию. Результат высвечивается на чёрном фоне цветными символами – красиво! Далее результаты проверок разных деталей.
Разборка
Конечно решил заглянуть под крышечку. Внутри та-же знакомая плата, что и в младших моделях. Подозреваю, что всё отличие заключается в прошивке и организации питания. Ну и ладно.
Схема
Основа этого транзисторного цифрового тестера – микроконтроллер AtMega-328. Вот приблизительная схема, плюс введите поправку на модуль заряда АКБ и преобразователь 3,7>9 вольт. Заряжается он от Micro-USB. Для удобства контроля процесса возле гнезда выведен маленький светодиод. Двухцветный.
Выводы про тестер Т7
Плюсы – одни плюсы! Пластиковый корпус качественный и удобный, экран LCD чёткий и яркий, питание аккумуляторное, держит долго (на 100 замеров хватит), универсальный, недорогой (по крайней мере для меня 1500 рублей это нормально), внешние щупы имеются. В общем берите – не пожалеете!
Источник: radioskot.ru
Тестер транзисторов с Алиэкспресс обзор
Товар можно купить тут
Всем привет, ранее я уже делал обзоры на мультифункциональные тестеры компонентов, но прибор , о котором мы сегодня поговорим является вершиной айсберга — прибор , который может проверять не только транзисторы, диоды и прочую мелочевку, но и микросхемы.
Функционал просто поражает, он безошибочно может протестировать операционные усилители, микросхемы стандартной логики, драйвера для шаговых двигателей оптопары, и многое другое, а называют такое чудо техники IC тестером.
В этот прибор обязательно влюбиться каждый радиолюбитель , забудьте о сомнительных микросхемах, забудьте о о пробниках , которые нужно собрать для их проверки, просто втыкайте микросхему в тестер и через секунду тестер вынесет вердикт.
Начнем с внешнего вида.
Это компактый бокс карманных размеров, имеет небольшой LCD дисплей 16 на 2, снабжен подсветкой. Он меньшее привычных дисплеев такого типа, размеры 36 на 10 , вес прибора без источника питания составляет 120 грамм.
На передней панели помимо дисплея расположен большой 24-х пиновый разьем в который вставляется испытуемый компонент, а в самом низу 7 кнопок управления.
Питанием служат две паяльчиковые батарейки формата АА по полтора вольта.
Эргономика хорошая, очень удобный, компактный и прост в управлении.
Перед тем , как испытать прибор и понять на что он способен , давайте изучим начинку.
Красивая печатная плата с многочисленными микросхемами, большая часть этих микросхем являются 8-и разрядными регистрами.
Сердцем всей схемы является программируемый микроконтроллер с затертой маркировкой, но поиск в на англоязычных ресурсах дал понять, что тут стоит микроконтроллер STC 12C5A60S2
На плате также можно увидеть повышающий преобразователь, он вероятно нужен для теста некоторых микросхем а также для проверки стабилитронов, ведь наш прибор может тестировать стабилитроны до 50 вольт.
О функционале.
Поверьте , он тут очень большой. я просто прикреплю лист со списком того, что он может.
Важным моментом является правильность установки испытуемого компонента, иначе прибор его не сможет определить.
В случае проверки микросхем ее первый вывод должен вставляться в левый верхний вывод разема тестера.
Затем микросхема зажимается после чего нажимаем на кнопку энтер, прибор включится и скорее всего на дисплей выведет ошибку, снова нажимаем на кнопку энтер и вуаля — компонент определен.
Сверху отображается тип поиска, на нижней строке наименование компонента.
Прибор также снабжен функцией автоотключением по истечению 60 секунд, но можно выключить тестер зразу же после теста нажатием кнопки «O»
Измерения могут проходить как в автоматическом , так и в ручном режиме. Автоматический режим работает только в лучае проверки микросхем, для иных компонентов, например диоды , транзисторы и так далее, нужно выбрать соответствующий пункт. В случае ручного выбора мы видим слегка иную картинку, появляется надпись ок, что еще раз говорит об исправности компонента.
Кнопка ENTER включает прибор, клавиши вверх-вниз позволят вручную выбрать тип компонента, который нужно проверить. Выбрав нужный пункт просто нажимаем энтер, при этом компонент уже должен быть установлен.
В прошивку тестера заложены тысячи алгоритмов и заложены параметры десятков тысяч всевозможных компонентов, так, что это целый компьютер.
С микросхемами думаю все понятно, с корректным определением компонентов серьезных проблем пока не возникало, а в правдивости показаний можете не сомневаться.
Переходим к транзисторам, данный прибор может определять любые транзисторы любой проводимости.
Для того выводы транзистора устанавливаются в пины 10,11 и 12 далее включаем прибор выбираем пункт проверки транзисторов и нажимаем на кнопочку энтер и компонент моментально определяется.
В отличии от обычного транзистор тестера , который выводит чуть ли не все параметры транзистора, этот прибор показывает только структуру транзистора и цоколевку, в некоторых случая этого вполне хватит.
Как сказал ранее тестер может проверять стабилитроны с напряжением стабилизации до 50 Вольт, для того стабилитрон устанавливается в пины 13 и 14, притом катод должен быть установлен в 13-ый пин, включаем прибор , выбираем пункт ZD то есть зенер диод и нажимаем энтер.
Для проведки оптопар, анод вставляется в пин 1, катод в пин 2, эмиттер в пин 23 коллектор в пин 24. В настройках меню выбираем пункт LIGHT
Без проблем определяет микросхему NE555, что не может не радовать.
Очень надеялся, что прибор сможет проверить IGBT транзисторы, но он, как и обычные транзистор тестеры IGBT к сожалению, не проверяет, жаль.
Я думаю за 40 долларов (именно столько он стоит) вы сэкономите себе кучу времени на проверку заведомо нерабочих микросхем, которые уверен , что скопились у каждого радиолюбителя, жаль, что тестер не может проверять шим контроллеры, в этом случае цены бы ему не было.
Мое мнение — прибор своих денег стоит, компактный, стильный, а функционал – фантастический. Тут нужно запомнить одно – это не транзистор тестер, который проверяет примитивные компоненты, этот прибор заточен именно для проверки широко применяемых микросхем и он со своими задачами справляется отлично.
Источник: www.kit-shop.org
прибор для проверки транзисторов
Рейтинг: 4.8
цена со скидкой:
Купить на Алиэкспресс
Описание:

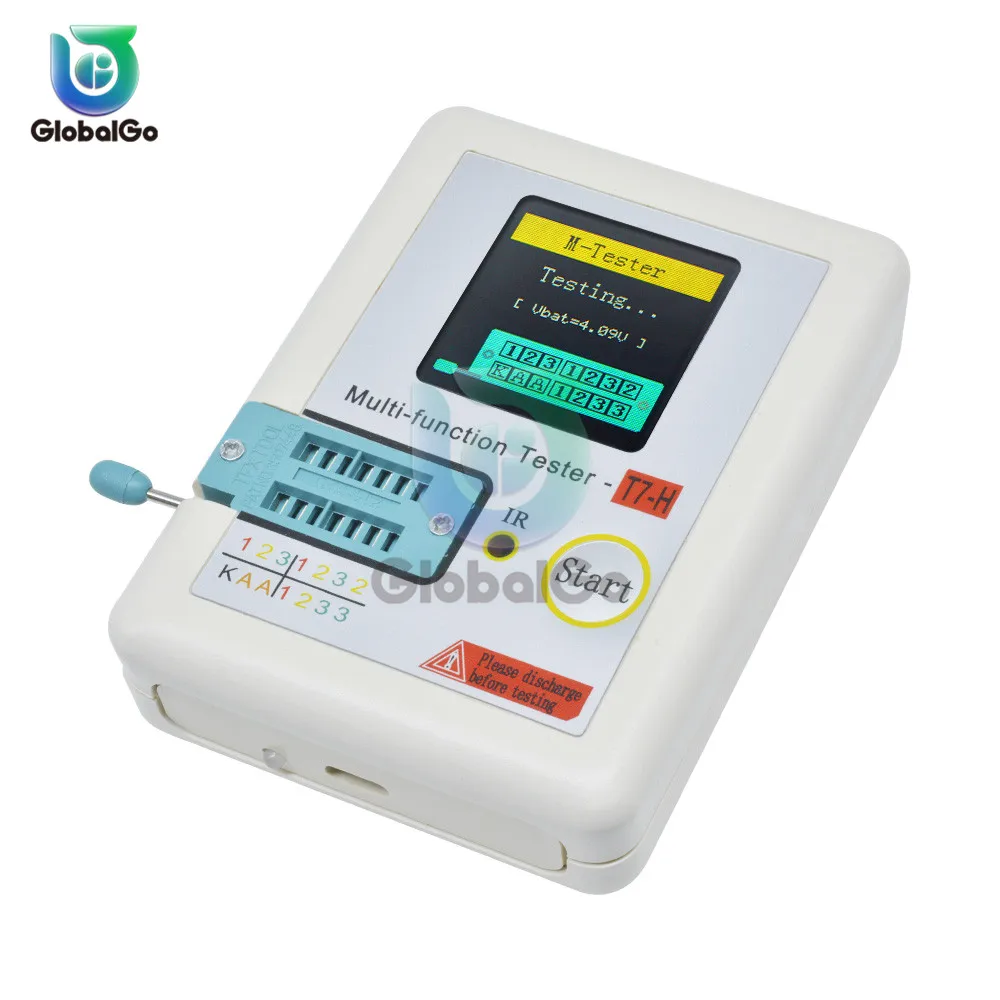

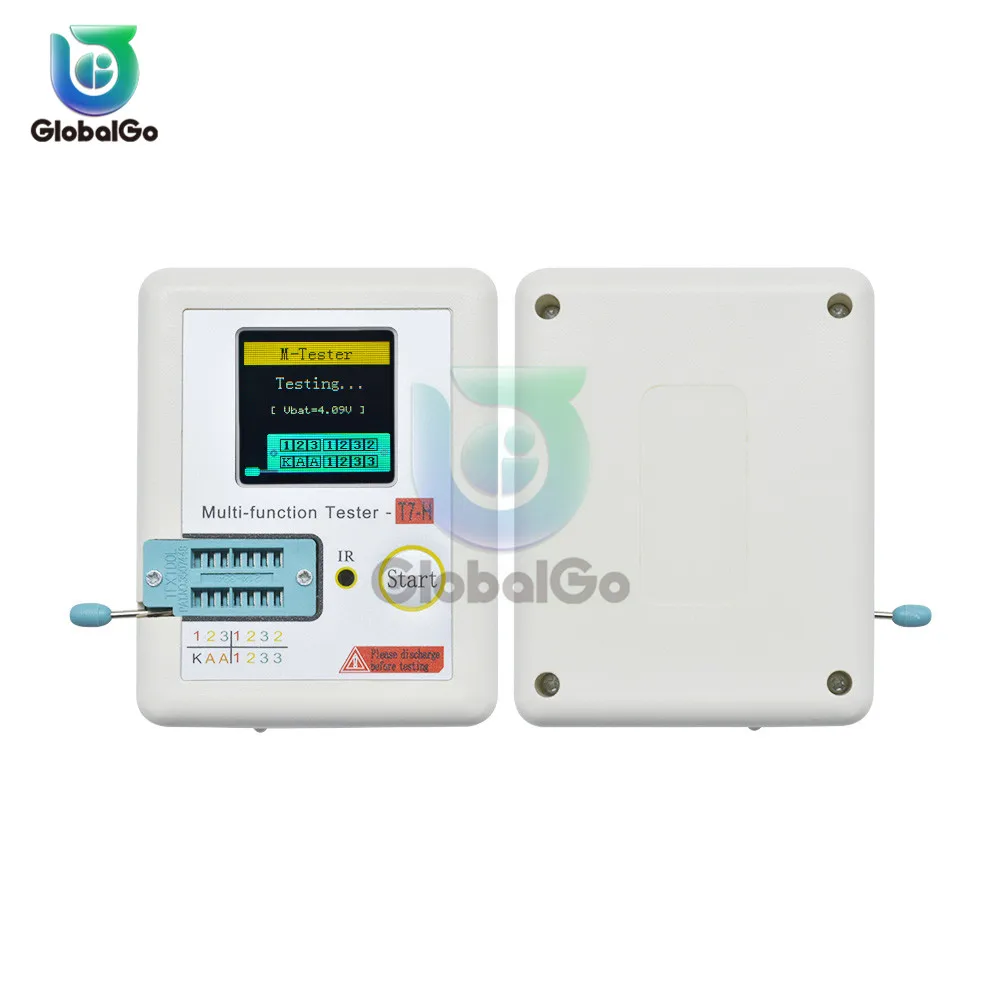

TC-V2.12k — это многофункциональный тестер с tft-графическим дисплеем (160×128).
Самопроверка с автоматической калибровкой.
Встроенный литий-ионный аккумулятор.
Полное описание
Фотографии
Характеристики на Алиэкспресс:
TC-T7-H TCR-T7 LCR-TC1 прибор для проверки транзисторов мультиметр красочные Дисплей для Диод Триод MOS/PNP/NPN конденсатор с алюминиевой крышкой, резист.
Бренд: Gaqqee
Материалы для самостоятельного изготовления: Электрический
Переменного тока: Please Check Description
Номер модели: LCR-TC-1
AC Напряжение: Please Check Description
Диапазон измерения ёмкости: 25pF -100mF
Размеры: 7 * 9 * 2.6 cm
Диапазон измерения сопротивления: 0.01 -50M Ohm
DC Напряжение: 3.7V
Режим работы: Handheld
Рабочая температура: 0-50 ℃
Тип дисплея: Digital Display
Диапазон измерения индуктивности: 0.01mH-20H
Постоянного тока: 300mA:
Отзывы о прибор для проверки транзисторов:
заказ 01.08, прибытие 08.08, очень хорошее соотношение цены и качества для тестирования компонентов, многие проверки выполняются без мультиметра. компьютер проверит компоненты автоматически. отличное дополнение к мастерской. 5-звездочный продавец.
Выглядит очень хорошо. Спасибо!
Товар соответствует описанию, очень хорошо упакован и защищен. Проверено и работает нормально.
Заказан 29.05, отправлен 30.05, получен в 26 регионе 10.06. Доставка быстрая. Заказывал 2 прибора, очень порадовали. Сборка и монтаж платы на 5 с минусом, флюс смыт хорошо, корпус из нормального пластика, экран без царапин. Точность измерений порадовала, сравнивал с профессиональным прибором.
При измерении сопротивления очень низкая погрешность на уровне погрешности профессионального прибора почти во всём диапазоне. Пример с 30к и 4.7М на фото. С емкостями чуть хуже, но тоже очень не дурно. Не забываем калибровать прибор перед началом использования. (Необходимо включить прибор со вставленной перемычкой и следовать инструкциям на экране) Прибор и продавца рекомендую!
11 06 2019 13:05
Я не знаю кто не доволен этим прибором. Очень точный (для своего класса и цены), быстрый, удобный и компактный. Минусов не выявлено. Калибруем и получаем удовольствие от использования)
03 07 2019 20:49
Заказал 29.06.2019 получил 17.07.2019. Повреждений нет, работает нормально.
19 07 2019 08:17

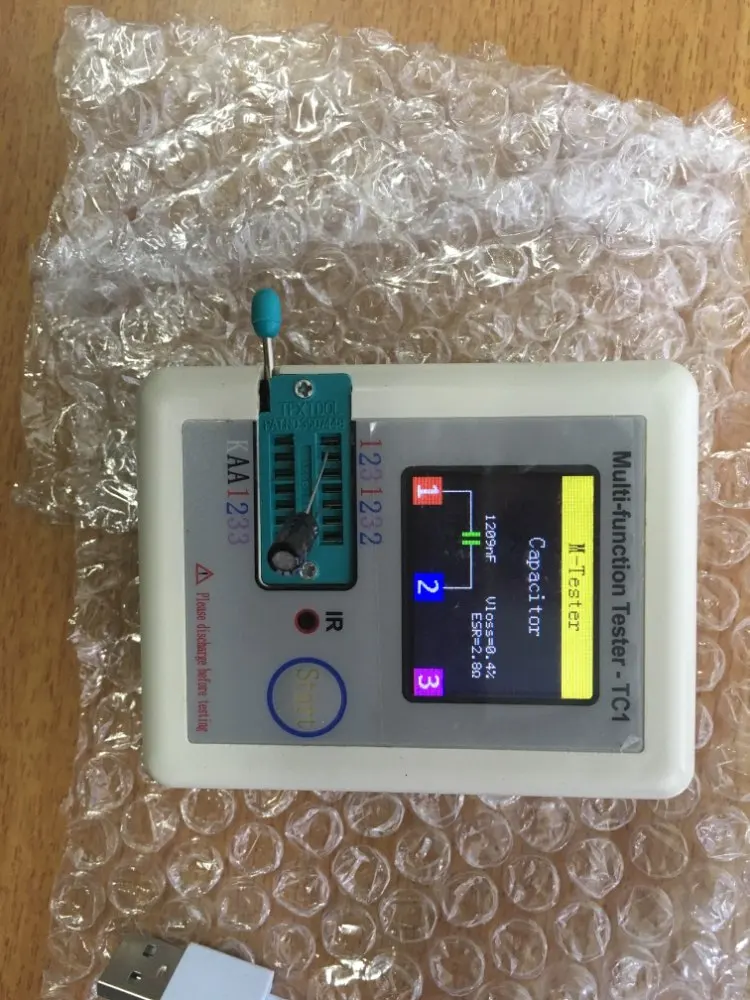

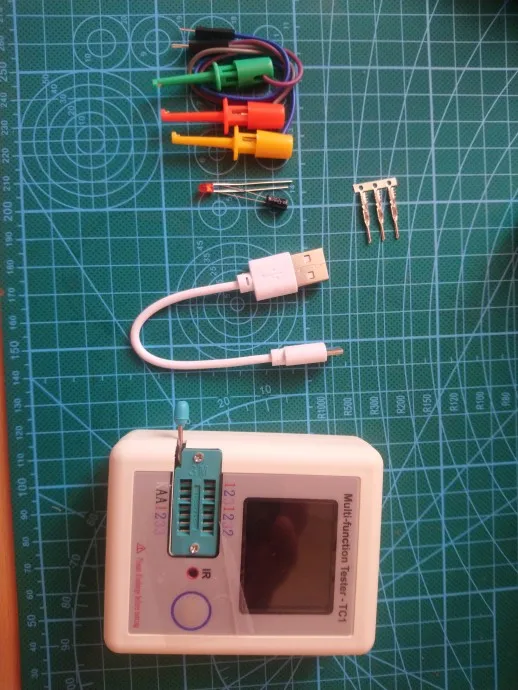

Пришло за 9 дней, в Краснодарский край. Прибор отличный, целый, вроде исправный, в комплекте был кондер на 1uF 50v вроде определяет. В общем за эти деньги отличный прибор, кому нужны более точные результаты, покупайте спец приборы.
29 05 2019 22:36
B кабель который в комплекте оказался не рабочий.
30 05 2019 02:38
пришел очень быстро в Парагвай
Блестящий дизайн и симпатичное измерительное устройство, необходимые для тестирования электронных компонентов. Спасибо продавцу за безопасную доставку.
я очень-очень рад покупкой ,продовец за неделю доставил спасибо очень-очень быстро это в первые так быстро
01 07 2019 07:22
06 09 2019 18:01
очень хороший и точный продукт, и доставка была быстрой, 16 дней, если быть точным

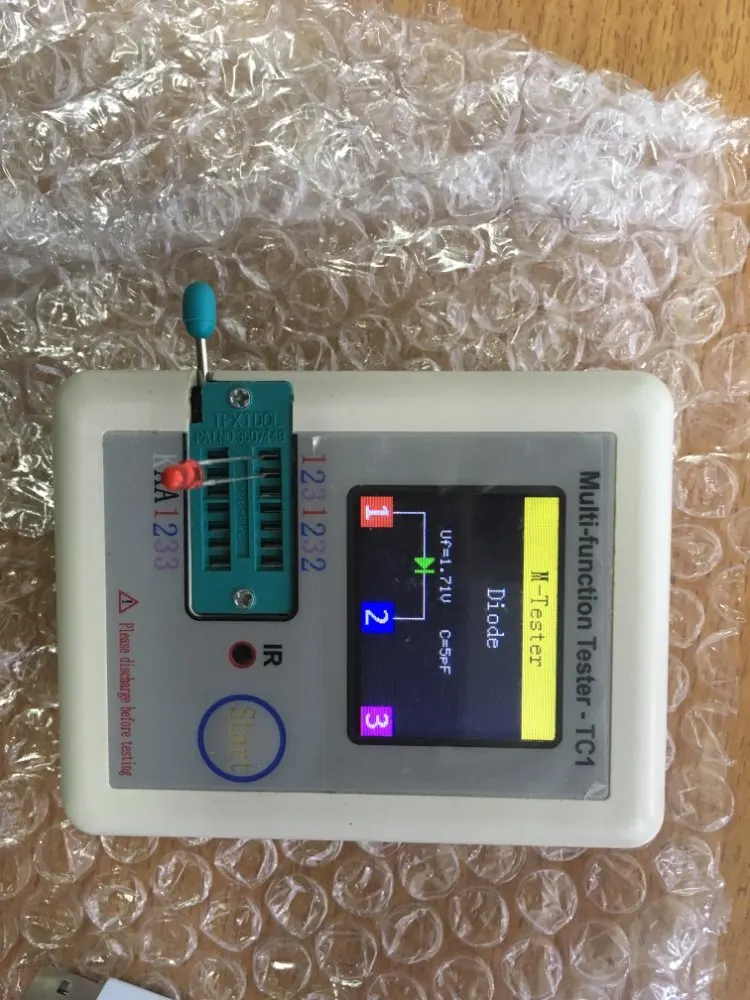

Прибыл в разумные сроки. Супер простое тестирование светодиодов и самый быстрый способ определить номинал резистора! Я не могу видеть цветные полосы очень хорошо. Протестировано на светодиоде, резисторе (от 100 Ом до 10 кОм), конденсаторе и транзисторе PNP. Документация не включена, но это довольно просто.
Просто вставьте ножки компонентов под разными номерами: 1 и 2 (или 1 и 3) для двух соединительных компонентов или 1, 2 и 3 для транзисторов с 3 ножками. Полярность значения не имеет. Нажмите старт. Так просто. Отличный товар!
23 07 2019 18:45
прибор пришёл за две недели, в Иваново все целое работает отлично,продавца рекамендую
03 10 2019 01:02
Это идеально и нравится картинка и быстрая доставка
Спасибо за товар.Доставили очень быстро. Я доволен.Рекомендую.
16 07 2019 23:28
Очень крутой девайс, особенно для любителей электроники
Заказ прибыл быстро за 7 дней. Упаковка мягкая не для наших перевозчиков.Видимо при упаковке или при перевозке отвалился шарик на защелке контактов. Ну атак все работает.Выборочно проверил некоторые детали все четко.Спасибо
27 05 2019 09:22
21 05 2019 22:15
сломался через неделю.
14 06 2019 21:00
Доставка до Челябинской области 23 дня.
28 09 2019 06:25
Отличный продукт, по цене.
20 09 2019 20:46
23 07 2019 08:20
25 09 2019 00:09
15 10 2019 07:49
упаковка не очень. коцнутый дисплей.
15 10 2019 07:53
все отлично упаковано, всё целое, включил работает, детали не тестировал, позже попробую. спасибо.
07 11 2019 02:40
Посылку отправили быстро, доставка 25 дней. Покупкой доволен, ЗДЕСЬ НАШЕЛ ЕЩЕ ДЕШЕВЛЕ https://clck. ru/EeskT (уберите пробел после точки) Покупаю у этого продавца не первый раз, всегда все хорошо упаковано и нет проблем с качеством. Всем удачных покупок 😉 ★The parcel was sent quickly, delivery 25 days. Happy with the purchase https://clck. ru/EeskT Buy from this seller not the first time, everything is always well packaged and no problems with quality.
All good shopping 😉 ★Un paquete enviado rápidamente, la entrega de 25 días. Comprador, https://clck. ru/EeskT Compro a este vendedor no es la primera vez, siempre, todo bien embalado y sin problemas con la calidad. Todas las compras acertadas.
19 10 2019 03:20
ХОТИТЕ ПОЛУЧИТЬ СКИДКУ до 70% НА АБСОЛЮТНО ВСЕ ВАШИ ПОКУПКИ на Aliexpress. Регистрируйтесь в сервисе КЭШБЭКА по ссылке https://clck. ru/EesaC (уберите пробел после точки) и получайте возврат до 10% стоимости товара (выплата после того, как подтвердите получение). Можно выводить на телефон, кошельки, и на любую банковскую карту. Деньги выплачиваются в течении нескольких часов после заказа выплаты.
Я уже вывел 153$ за 6 месяцев через данный сервис. Не теряйте возможность существенно сэкономить. Я очень доволен :)! ★★★★★ ■¤■¤■ ★★★★★ WANT to T a 10% DISUNT ON L YOUR SHOPPING on Aliexpress. Register for the CASHBACK service at the link https://clck. ru/EesaC (We speak English) and get a return of 10% value of the goods (payment after confirm receipt). Can be displayed on the phone, wallets, and any Bank card.
The money is paid within a few hours after order payment. Do not lose chance to save. I am very pleased with :)! https://clck. ru/EesaC
19 10 2019 03:23
Пришёл быстро, упакован хорошо, запаянный пакет, работает. Вопросов к продавцу нет.
04 11 2019 21:03
Товар хороший.пробовал один раз.выдает показания выше чем написано на конденсаторе.конденсатор 68 дал 72,но проблем нет.рекомендую
29 10 2019 04:56
На финской почте развернули посылку обратно. Продавец отреагировал. В итоге вернул деньги.
Источник: buy-items.ru
