Инфракрасную нагревательную пленку сейчас не рекламирует только ленивый. На все лады расписывают её потрясающие свойства и практически не находят недостатков. Так ли это на самом деле? Как правильно подключить инфракрасную плёнку, на что обратить особое внимание? Как нестандартно применить этот материал?
Это всё постарался описать в этом отзыве.
Инфракрасная плёнка представляет из себя целый слоёный пирог: сверху и снизу слой прозрачной пластиковой плёнки. А между ними полоски тонкого напыления из углерода (он же карбон, он же графит, он же уголь, кому как нравится :)))). Эти параллельные полоски соединяются по краям плёнки медной шиной.
Инфракрасная плёнка бывает разной ширины и неограниченной длины, но имеется минимальная длина, меньше которой подключать к электросети плёнку уже нельзя. Вообще очень напоминает обогрев стекла автомобиля, только нити нагрева очень широкие. И подключение идёт не на 12В а на 220 Вольт переменного тока.
Я приобрёл минимальную площадь инфракрасной плёнки от известного производителя южнокорейской фирмы Rexva. Ширина пленки 50 см, хотя есть и рулоны шириной 1м, а минимальная длина 25 см. Купил плёнку на Aliexpress у российского продавца, так что она приехала ко мне очень быстро, в течение недели. Стоимость плёнки 260 руб, площадь 1/8 м2.
Тёплый пол с Aliexpress выгодно ли на самом деле? Пылеотвод Dnipro M DP-18m
Если заказывать бОльшую площадь выйдет естественно дешевле в пересчёте на один квадратный метр. Вместе с ней заказал также за 140 рублей комплект для подключения, состоящий из 2 обжимных коннекторов и 6 битумных пластырей для изоляции. Внешний вид распакованные посылки ниже на фото.

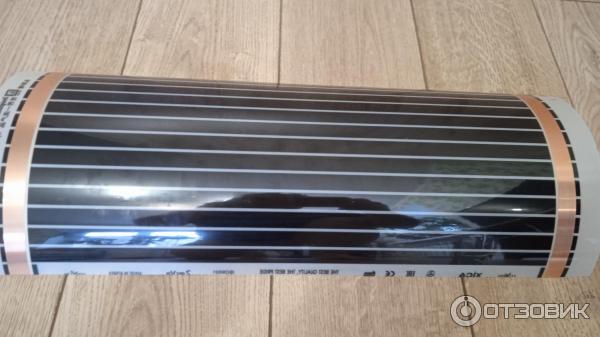

Плёнка свёрнута в рулон, каждые 25см обозначены линии отреза. По краям плёнки имеется примерно 2 см пустого, не занятого излучателями и медной шиной пространства. Именно эти полоски использовал для крепления плёнки к моему каркасу сушилки для обуви. В каких-либо других местах воздействовать (делать отверстия, крепления и другие механические операции) категорически не допускается во избежание поражения электрическим током.
С одной стороны плёнки хорошо видны по краям широкие медные полосы, соединяющие поперечные карбоновые излучатели. Будем называть эту сторону внутренней или нижней, хотя греет пленка фактически одинаково с обеих сторон.

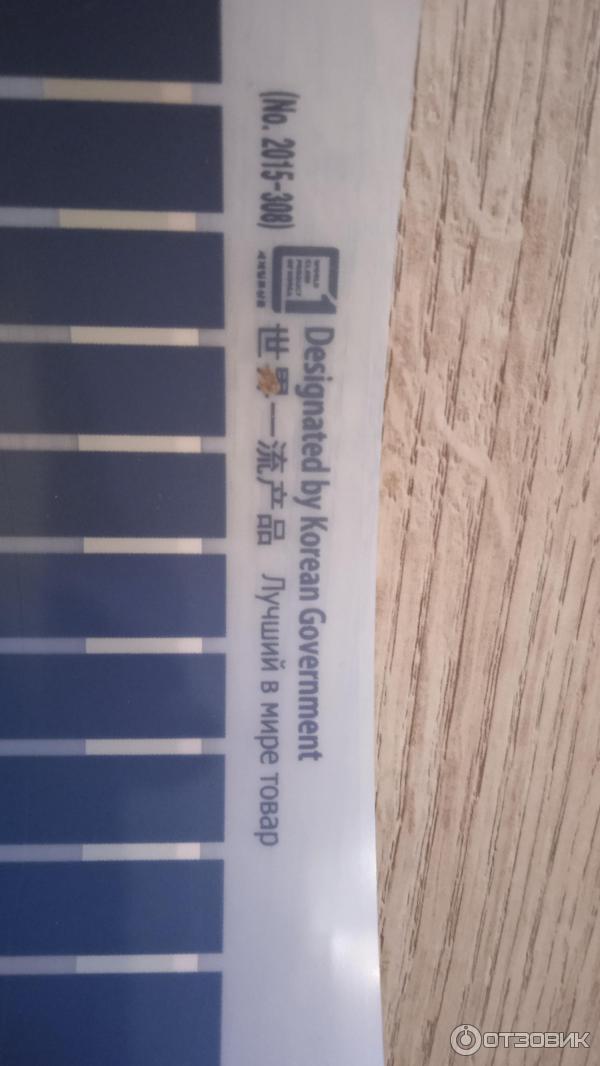

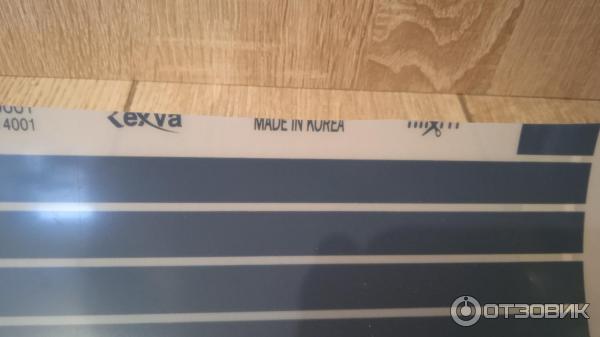

С другой стороны медных контактов нет, зато имеются разные рекламные и не очень надписи. Одна из них на фото. По ощущениям плёнка с этой стороны немного толще чем с внутренней, будем называть эту сторону внешней.
Греющий кабель через 4 года из углеволокна из китая с алиэкспресс
Карбоновое напыление, его ширина, длина и количество полосок рассчитано таким образом чтобы можно было подключать к сети 220 вольт. Это с одной стороны очень удобно, не надо никаких трансформаторов и блоков питания. Но с другой стороны накладывает очень серьёзные требования к электробезопасности.
Это наверное самый главный минус инфракрасной плёнки. Сама по себе она хорошо изолирована, но в тоже время легко повреждается механически. И при подключении надо помнить про дальнейшую эксплуатацию чтобы места подсоединения были тщательно изолированы и не могли быть повреждены, в том числе под воздействием высоких температур. Например, если контакт провода в соединении с плёнкой будет плохой то соединение будет очень сильно греться, тут и до пожара недалеко.
Другое свойство пленки не сильно афиширутся производителями, но очень интересно для потребителя. Она является саморегулирующейся. Как мы помним из курса школьной физики, сопротивление проводника при нагревании растёт.
Так вот электрическое сопротивление плёнки растёт до тех пор пока не наступит баланс между нагревом и силой потребляемого тока (помните ведь что сила тока обратно пропорциональна электрическому сопротивлению, растёт сопротивление — сила тока уменьшается). Этот баланс наступает при температуре около 50 градусов. Выше этой температуры плёнка просто не нагревается. Очень удобно для создания всяких подогревающих устройств, например сушилки для обуви, которую я в конечном итоге и сделал. На фото ниже как раз проверяю температуру плёнки пирометром.
Конечно, производители требуют обязательного использования терморегулятора для подключения инфракрасной пленки и доля правды в этом тоже есть. Ведь ходить по полу температурой 50 градусов не очень комфортно, а чтобы понизить температуру нужен терморегулятор. Также при применении, например, в инкубаторе или гроубоксе для выращивания рассады, где требуется соблюдение точной температуры, терморегулятор тоже необходим. Но если нужен просто нагрев чего-либо и 50 гр. не является критичными вполне можно обойтись и без терморегулятора. Это свойство кстати ещё обеспечивает пожаробезопасность плёночного инфракрасного нагревателя.
Теперь самое интересное: как она греет?! Начитавшись рекламных проспектов впору поверить в чудеса: плёнка излучает инфракрасные лучи, которые обладают чудодейственными свойствами. Они проникают всюду согревая как солнечное тепло тело человека и все окружающие предметы. Естественно, инфракрасная плёнка экономична и не высушивает воздух. Так и хочется спросить: почему человечество изобрела её только сейчас?!
А теперь, когда я раскрыл вам глаза за на реальную картину, давайте прикинем где же можно использовать инфракрасную нагревательную пленку? Как тёплый пол под тонкое финишное напольное покрытие, не более толщины ламината, подойдёт прекрасно. Не забываем что просто будет нагревать пол, а не излучать лучи во все стороны.
Идеально подойдёт под линолеум, только не забывайте что линолеум должен выдерживать температуру 50 градусов. Также удобно использовать её под коврами и разными ковриками, из неё часто изготавливают разные тёплые покрытия. Только не забываем про электробезопасность: тщательно изолировать контакты особенно в местах где возможно трение и не используем во влажных помещениях (читай в ванной). Удобно обогревать ей также какие-то небольшие объёмы типа будки для собаки, инкубатора, сушилки для обуви в конце концов.
Ещё одним преимуществом плёнки является её гибкость, фактически ей можно придать любую форму с плавными поверхностями.
Подведу промежуточные итоги: преимущества инфракрасной пленки.
Пожаробезопасность, не нагревается более 50 градусов.
Легко подключается, сразу из розетки провода на контакты.
Эластичная и тонкая, занимает мало места.
Недостаток один: электробезопасность и из него вытекающие требования к монтажу:
Не использовать во влажных помещениях и предотвратить попадание влаги на плёнку.
Хорошая изоляция контактов и предусмотреть отсутствие механических повреждений.
Ну вот теперь можно заняться и самоделкой. Если кто-то захочет сделать сушилку для обуви по-моему примеру то сразу советую делать её в полку глубиной не менее 30 см, чтобы минимальный размер плёнки 25см легко мог поместиться без изгиба. Увы, наша полка не могла быть шире 25 см из-за узкой прихожей. Поэтому чтобы уместить плёнку вместе с контактами мне пришлось её согнуть.

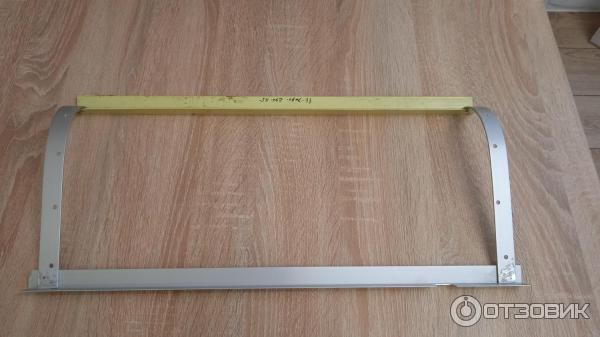

Смонтировать плёнку на плоский каркас намного проще. На фото ниже конструкция из алюминиевых профилей, на которую закрепляется плёнка.

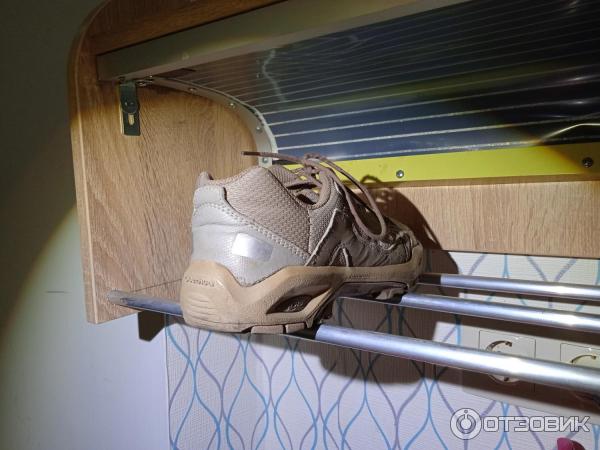

Второе, о чём стоит подумать при проектировании, это максимально близкое расстояние от обуви до излучателей. Поэтому лучше всего разместить плёнку по диагонали, от максимальной высоты над пяткой обуви до минимальной над носком. Чем меньше высота плёнки над поверхностью обуви тем эффективнее плёнка будет нагревать.

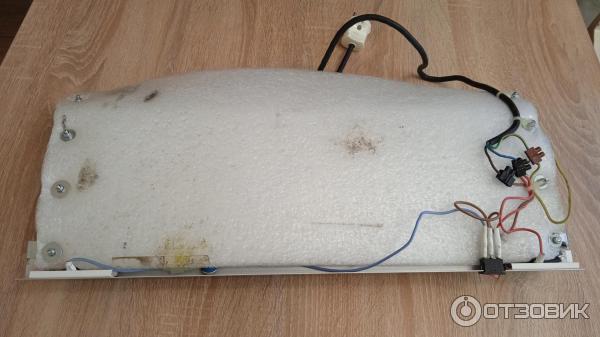

Хорошо подумайте об изоляции и электробезопасности. Металлический каркас у меня заземлен на заземляющий провод штепсельной вилки. Тщательно изолированы все контакты чтобы напряжение не попало на металлическиие детали. Сверху плёнки положил кусок рулонной теплоизоляции, который нашёл в гараже, чтобы предотвратить нагревание внутри устройства.
Сетевой шнур и другие провода очень кстати пригодились от неисправного масляного радиатора. От него даже поставил термовыключатель на 80 градусов, предварительно проверив его работоспособность на стенки кипящего чайника :))). Дальнейшая эксплуатация показала что он там лишний, плёнка действительно не нагревается сильно, к ней вполне можно прикасаться руками и не обжигаться при этом. На фото ниже несложная электрическая схема, термовыключатель оставлен на виду для наглядности, затем убирается между плёнкой и термоизоляцией.

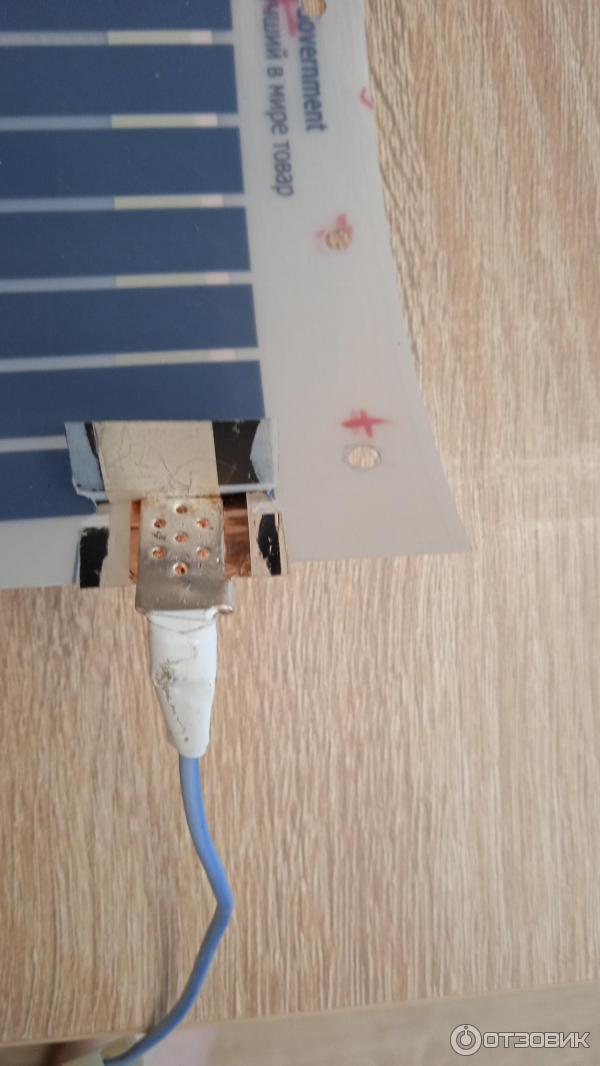

Чтобы подсоединить контакты к плёнке надо разрезать плёнку около медной шины, следя за тем чтобы не повредить карбоновые дорожки. Мне удалось отогнуть только наружный слой, внутренний видимо приклеен к медной шине и побоялся её порвать.
Вместо приобретённых мною коннекторов вполне возможно просто припаять провод прямо к шине.
Напоминаю, этот контакт самое слабое место при монтаже инфракрасного тёплого пола, если суммарная мощность высокая, то уделите этому моменту особое внимание. В противном случае возможно сильное нагревание и даже подгорание, про возгорание даже думать не хочется.

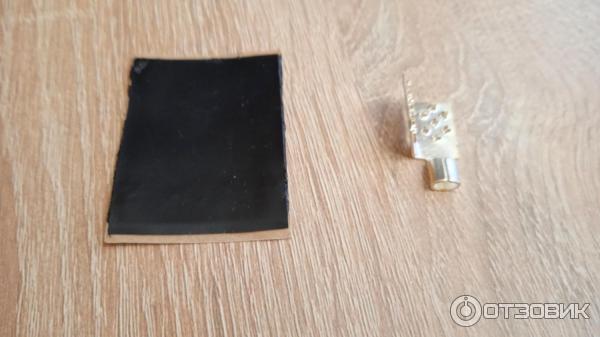

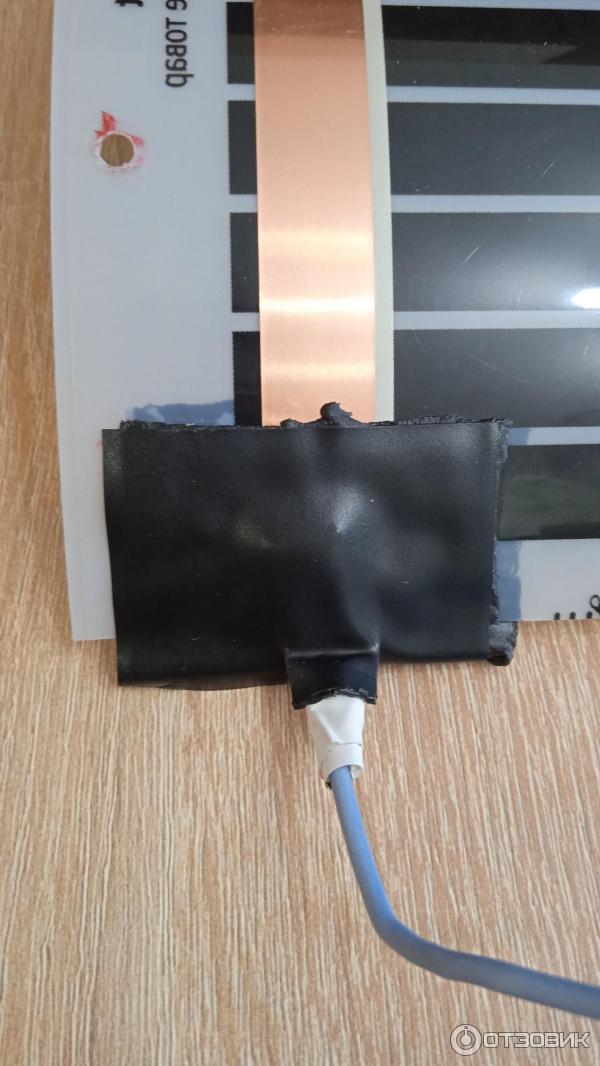

После подсоединения коннекторов всё тщательно изолируется битумными пластырями.

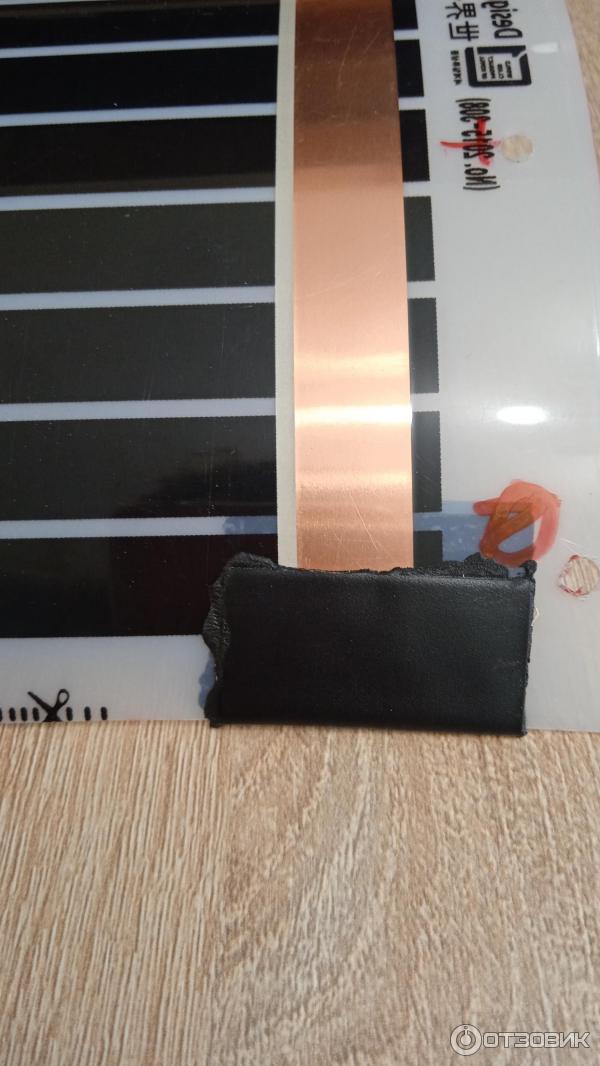

Также надо изолировать с другой стороны открытые контакты медной шины в месте отреза плёнки.

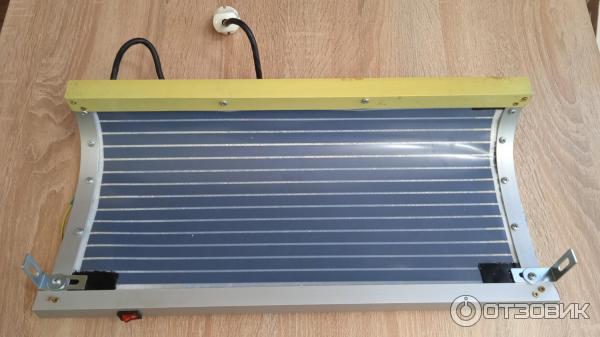

Получился лёгкий, компактный и в тоже время хорошо тепло и электро изолированный нагревательный блок. Вот его внутренняя, излучающая тепло сторона.

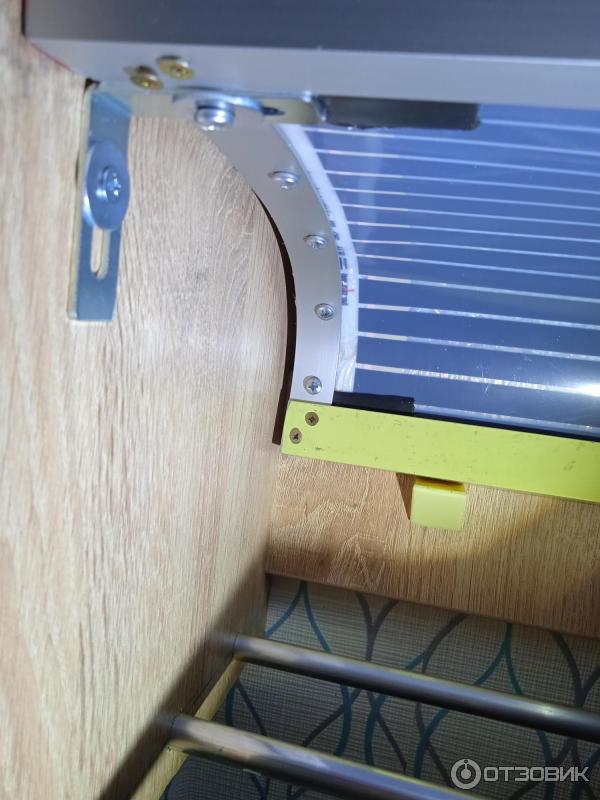

Вся конструкция вставляется в полку, исключив прилегание к ДСП. Это тоже оказалось излишним, так как алюминиевый каркас практически не нагревается, ведь он вне зоны чёрных нагревательных полос.

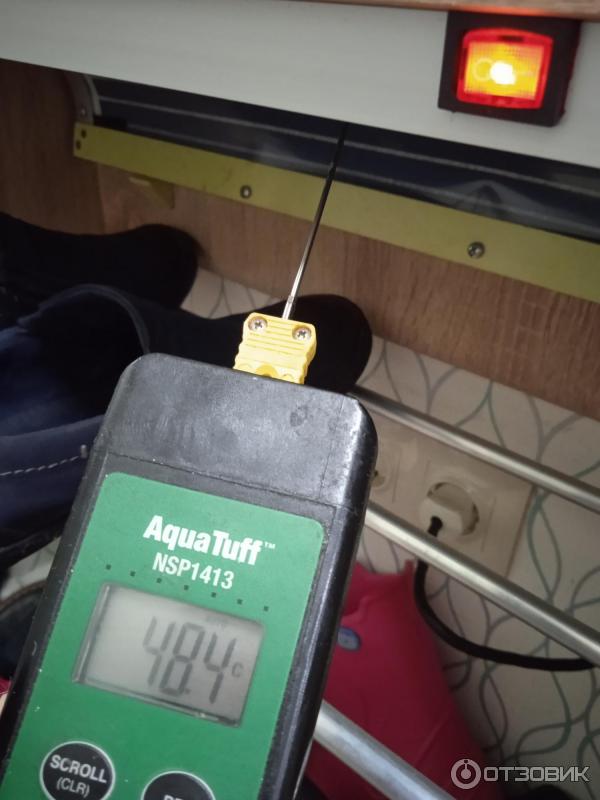

После включения поверхность пленки нагревается практически сразу, за пару минут. На расстоянии нескольких сантиметрах от неё чувствуется инфракрасное излучение. Но так как мощность всей поверхности невысока, около 25 Вт, то сильного эффекта ждать не приходится. Обувь конечно сушится, но не так быстро как например на горячей батарее. Это и хорошо, ведь обувь не любит сушки при высокой температуре.

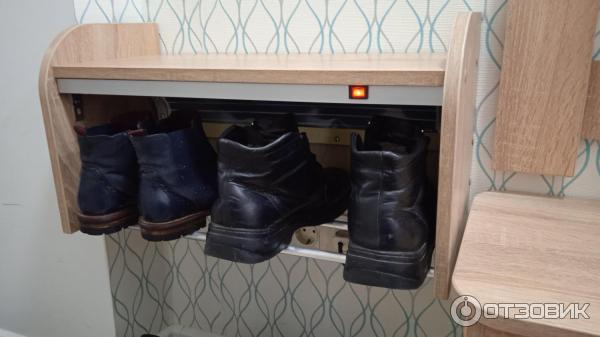

Вот такая полезная конструкция получилась у меня из инфракрасного тёплого пола rexva. Работа с плёнкой понравилась, несмотря на толщину всего 0,33 мм она производит впечатление толстой и надёжной.
Сопротивление моего куска в холодном состоянии составило 18 кОм, при нагревании, напомню, оно увеличится, то есть максимальная мощность составляет 26,4 Вт. Площадь моей плёнки 1/8 м2, значит 1 м2 будет потреблять близко к заявленным 220 Вт/м2. Геометрические размеры плёнки также близки к заявленным, реально они на пару миллиметров больше.
Так что можно сделать вывод что обещаным характеристикам инфракрасный плёночный тёплый пол Rexva полностью соответствует. Плюс подробное руководство по установке и эксплуатации, прилагаемое к плёнке, на хорошем русском языке и очень подробное. Так что смело могу рекомендовать инфракрасную плёнку Rexva для обустройства ваших тёплых полов или других полезных вещей.
