Тахометр с датчиком холла с Алиэкспресс

Содержание

Цифровой дисплей — LED.

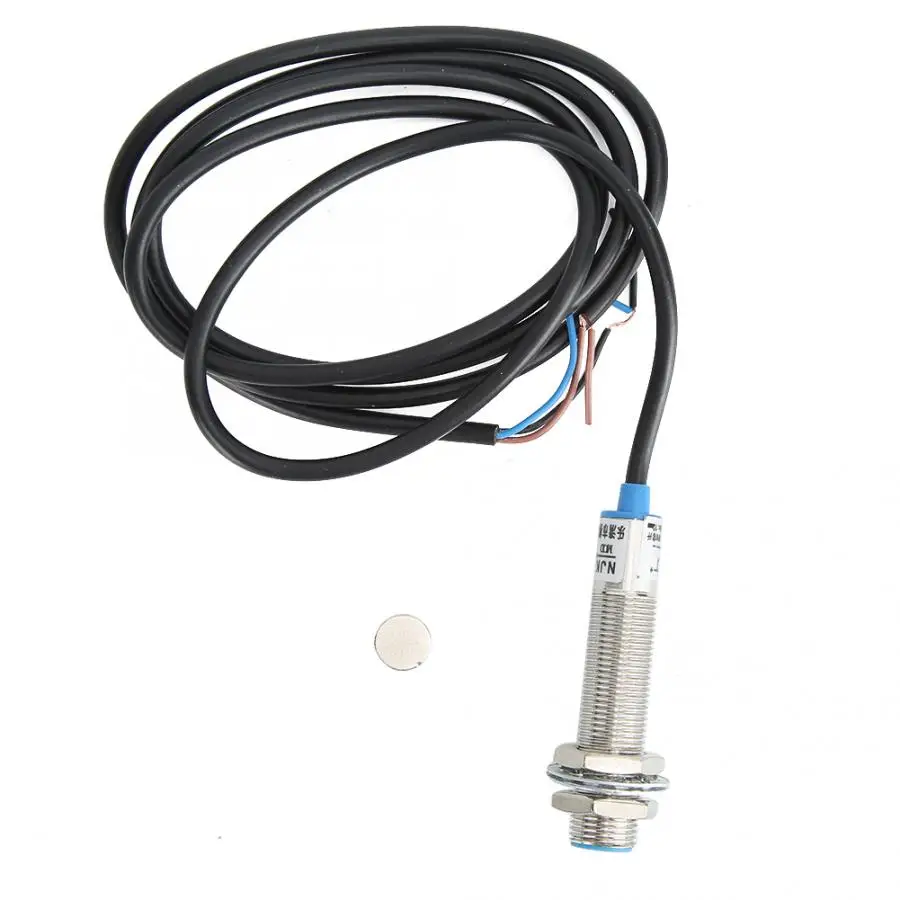

Датчик Холла.
Цифровой тахометр используется для измерения скорости вращения, определения числа оборотов любых вращающихся устройств. Прибор обладает высокой надежностью и высокими показателями безопасности.
Тахометр определяет точную скорость вращения объекта через датчик Холла и магнит который крепится на вращающийся предмет. Магнит можно прикрепить на вращающуюся поверхность обтянув термоусадкой, изолентой, а так же приклеив на клей для металла или силикон. Инструмент показывает скорость вращения от 0 до 9999 оборотов в минуту. LED — дисплей позволит делать и считывать измерения в условиях недостаточной освещенности.
Блок питания в комплект не входит.

Схема подключения
Подсоединить датчик и провод питания к блоку тахометра.
Подключить питание согласно полярности указанной на плате или схеме ниже.
Установить магнит на вращающийся предмет северной стороной к датчику (если цифры на экране не реагируют на магнит, нужно его повернуть другим полюсом к датчику).

Тахометры? Это очень просто! Датчик Холла + магнит.

Установить датчик Холла на расстоянии 3-8 мм от магнита.

Характеристики Дисплей: светодиоидный Рабочая температура: от 0 до 50 °C. Источник питания: AC 110V ~ 230V Диапазон измерений. Внешняя: 10-9999 об/мин.

Для доставки в город [name_city] мы пользуемся услугами Почты России.

Процесс оформления заказа на сайте:

Выбираете необходимый товар и кладете его в корзину

Выбираете транспортную компанию и пункт выдачи

Оплачиваете заказ онлайн

В течении нескольких часов мы свяжемся с Вами на электронной почте и вышлем номер отслеживания посылки

Доставка заказов от 2000руб. – бесплатно. Заказы менее 2000руб. оплачивается товар и стоимость доставки

Стоимость доставки указывается при выборе нужного пункта выдачи.

Доставка курьером оплачивается отдельно в независимости от суммы заказа.

По вопросам доставки другими транспортными компаниями звоните по телефону
8 (800) 600-14-38 или пишите нам на почту [email protected] .

Оплата заказов производится во время оформления заказа.

Работаем по предоплате.

Для оплаты заказа онлайн предлагаем использовать банковские карты, как самый безопасный способ оплаты.

Обратите внимание! На сайте «Проконтакт. Всё для радиотехника» установлено безопасное подключение. Никто, кроме Вас не имеет доступ к данным банковских карт!

Принимаем безналичную оплату с НДС. Наша компания выставляет счет организациям на сумму заказа от 349 руб., условия доставки обсуждаются персонально.

Делайте заказ на сайте со способом оплаты Банковский перевод (для юридических лиц), либо присылайте необходимые позиции и реквизиты вашего банка на нашу электронную почту [email protected]

Описание процесса передачи данных при оплате онлайн
Для оплаты (ввода реквизитов Вашей карты) Вы будете перенаправлены на платёжный шлюз ПАО СБЕРБАНК. Соединение с платёжным шлюзом и передача информации осуществляется в защищённом режиме с использованием протокола шифрования SSL. В случае если Ваш банк поддерживает технологию безопасного проведения интернет-платежей Verified By Visa, MasterCard SecureCode, MIR Accept, J-Secure для проведения платежа также может потребоваться ввод специального пароля.

Высокоточный цифровой частотный тахометр с датчиком холла

Настоящий сайт поддерживает 256-битное шифрование. Конфиденциальность сообщаемой персональной информации обеспечивается ПАО СБЕРБАНК. Введённая информация не будет предоставлена третьим лицам за исключением случаев, предусмотренных законодательством РФ. Проведение платежей по банковским картам осуществляется в строгом соответствии с требованиями платёжных систем МИР, Visa Int., MasterCard Europe Sprl, JCB.

Оплата с использованием дебетовых и кредитных карт следующих платежных систем: Visa, MasterCard, Maestro, МИР. При оплате с помощью банковской карты Вам необходимо предоставить следующие данные:
-Номер Вашей банковской карты
-Имя владельца как указано на банковской карте
-Срок окончания действия Вашей банковской карты: месяц и год
-CVV / CVC код (находится на обратной стороне Вашей банковской карты).

Возврат товара в течении 45 дней!

После покупки у Вас есть 45 дней, чтобы вернуть товар, который не подошел, не понравился, не пригодился, и даже если он не подходит к дизайну вашего рабочего места!

Товар должен иметь товарный вид, заводскую упаковку, то состояние, в котором Вы его получили

Для возврата просто напишите нам на электронную почту, с указанием номера заказа и позиции, которую Вы хотите вернуть — [email protected] / или свяжитесь с нами по телефону: 8 (800) 600-14-38

Оставить отзыв
Гость 26 Мая, 2022

Достоинства: Простота установки.

Как зарегистрироваться в Haier

Недостатки: Не выявил.

Отзыв: Просто и удобно установить.В ютубе много инструкций по настройке прибора.Довольно точный.Пользуется большой популярностью.

Ответ: Добрый день! Спасибо за высокую оценку и покупку товара! Желаем Вам новых, удачных приобретений!

С этим товаром покупают

Кабель 12AWG луженая медь 1*3.4мм² красный (термостойкий силикон 680 жил) (на отрез, цена за 1 метр)

Код товара: 01304A Кабель 12AWG луженая медь 1*3.4мм² красный (термостойкий силикон 680 жил) (на отрез, цена за 1 метр) Цена: 179206 В наличии 110 В корзину Бесплатная доставка от 2000 рублей!
Доставка Почтой России
Скидка 10% при покупке от 5 штук — 161.10
Скидка 20% при покупке от 30 штук — 143.20

Предохранитель 5х20 стекло 0.25A

Код товара: 24003 Предохранитель 5х20 стекло 0.25A Цена: 45 В наличии 9 В корзину Бесплатная доставка от 2000 рублей!
Доставка Почтой России

Паяльник ZD-721N 220V, 40W S-line

Код товара: 08112A Паяльник ZD-721N 220V, 40W S-line Цена: 698803 В наличии 27 В корзину Бесплатная доставка от 2000 рублей!
Доставка Почтой России

Разъем BNC штекер с клеммником

Код товара: 02208A Разъем BNC штекер с клеммником Цена: 6272 В наличии 74 В корзину Бесплатная доставка от 2000 рублей!
Доставка Почтой России

Зажим крокодил 50мм (красный) с резьбой на щуп 8-0031

Код товара: 05425A Зажим крокодил 50мм (красный) с резьбой на щуп 8-0031 Цена: 3945 В наличии 24 В корзину Бесплатная доставка от 2000 рублей!
Доставка Почтой России
Скидка 10% при покупке от 10 штук — 35.10
Скидка 15% при покупке от 20 штук — 33.15

Лабораторный блок питания Gophert CPS-3205

Код товара: 22811 Лабораторный блок питания Gophert CPS-3205 Цена: 54906314 В наличии 9 В корзину Бесплатная доставка от 2000 рублей!
Доставка Почтой России

Предохранитель 5х20 стекло 10А

Код товара: 24010 Предохранитель 5х20 стекло 10А Цена: 67 В наличии 1506 В корзину Бесплатная доставка от 2000 рублей!
Доставка Почтой России
Скидка 5% при покупке от 10 штук — 5.70
Скидка 30% при покупке от 100 штук — 4.20

Батарейный отсек CH273/CR2450

Код товара: 19009 Батарейный отсек CH273/CR2450 Цена: 3945 В наличии 8 В корзину Бесплатная доставка от 2000 рублей!
Доставка Почтой России
Скидка 10% при покупке от 5 штук — 35.10

Кабель 12AWG луженая медь 1*3.4мм² черный (термостойкий силикон 680 жил) (на отрез, цена за 1 метр)

Код товара: 01302A Кабель 12AWG луженая медь 1*3.4мм² черный (термостойкий силикон 680 жил) (на отрез, цена за 1 метр) Цена: 179206 В наличии 45 В корзину Бесплатная доставка от 2000 рублей!
Доставка Почтой России
Скидка 10% при покупке от 5 штук — 161.10
Скидка 20% при покупке от 30 штук — 143.20

Нагрузка для USB 1-2 ампера

Код товара: 14081 Нагрузка для USB 1-2 ампера Цена: 99114 В наличии 20 В корзину Бесплатная доставка от 2000 рублей!
Доставка Почтой России
Скидка 7% при покупке от 5 штук — 92.07
Скидка 15% при покупке от 15 штук — 84.15

Батарейка LR06 1.5V AA алкалиновая

Код товара: 19239 Батарейка LR06 1.5V AA алкалиновая Цена: 4957 В наличии 488 В корзину Бесплатная доставка от 2000 рублей!
Доставка Почтой России

Батарейка 9V 6LR61 алкалиновая Крона #ХИТ

Код товара: 19232 Батарейка 9V 6LR61 алкалиновая Крона #ХИТ Цена: 179206 Хит В наличии 69 В корзину Бесплатная доставка от 2000 рублей!
Доставка Почтой России

Похожие товары

Толщиномер ультразвуковой Yunombo YNB-100

Код товара: 09219A Толщиномер ультразвуковой Yunombo YNB-100 Цена: 17902059 В наличии 1 В корзину Бесплатная доставка от 2000 рублей!
Доставка Почтой России

Тахометр бесконтактный MS6208B MASTECH

Код товара: 09239A Тахометр бесконтактный MS6208B MASTECH Цена: 26993104 В наличии 1 В корзину Бесплатная доставка от 2000 рублей!
Доставка Почтой России

Источник: procontact74.ru

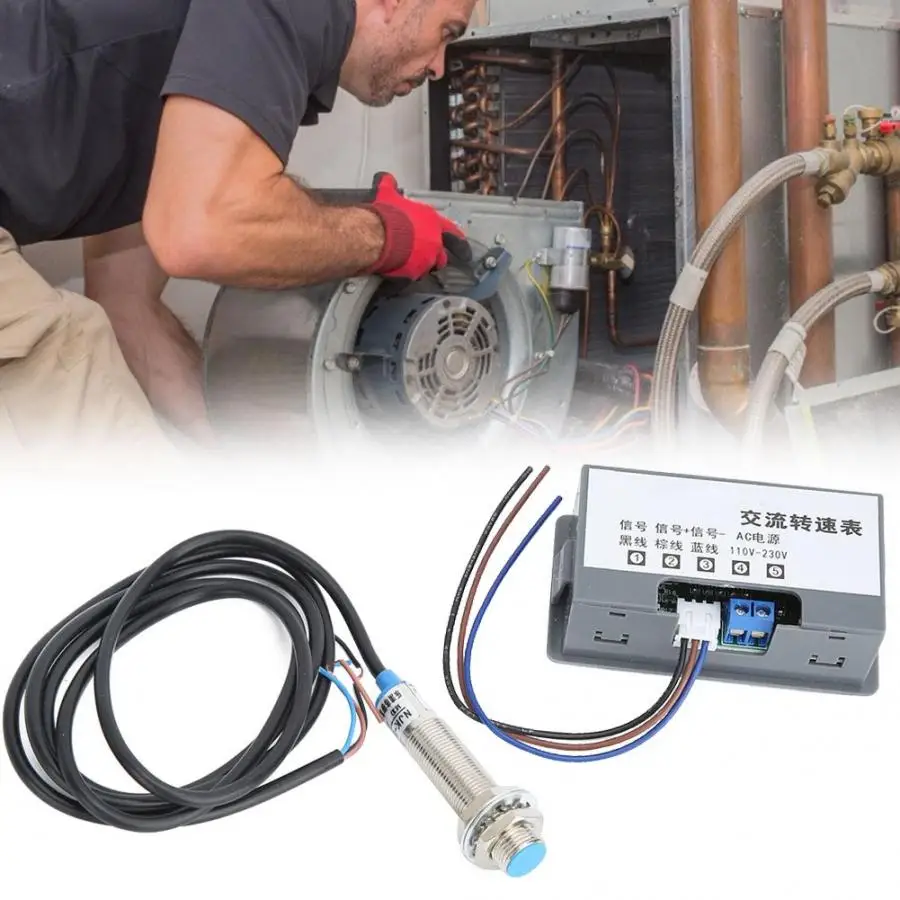

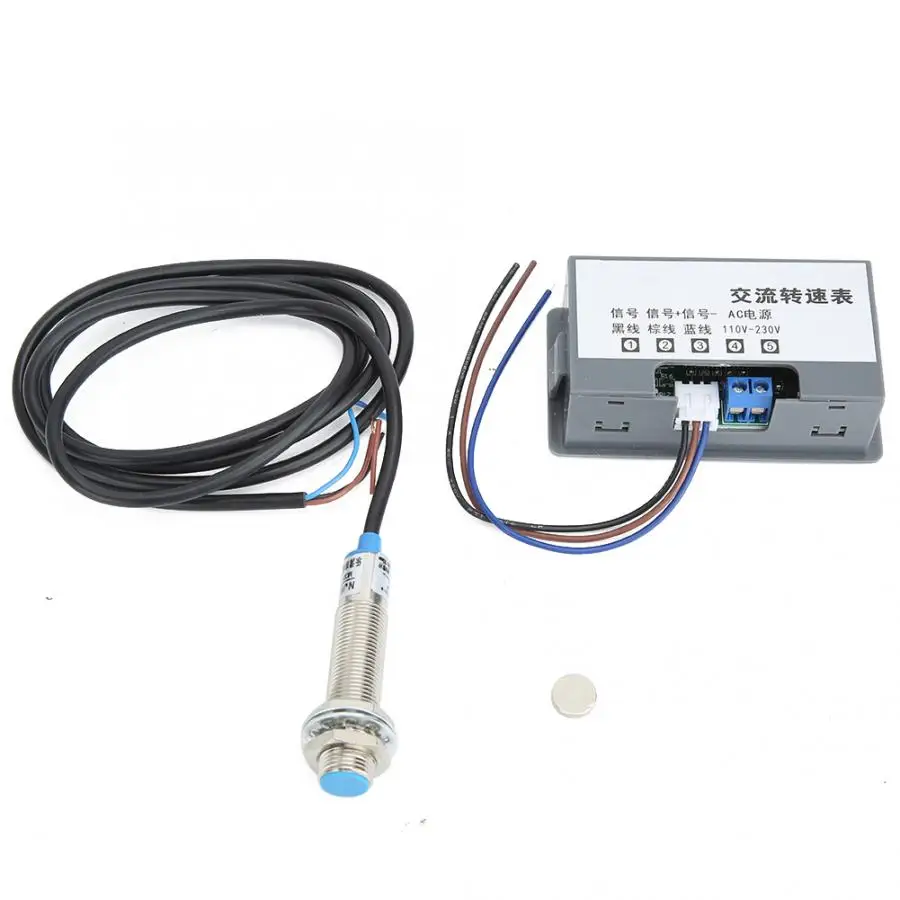

Высокоточный тахометр с цифросветодиодный дисплеем, Тахометр для измерения скорости вращения переменного тока с датчиком холла, 4 цифры

Цифровой измеритель скорости, 4-значный трубчатый дисплей, высокоточный Тахометр AC220V, инструмент для измерения скорости

Изображение товара 5

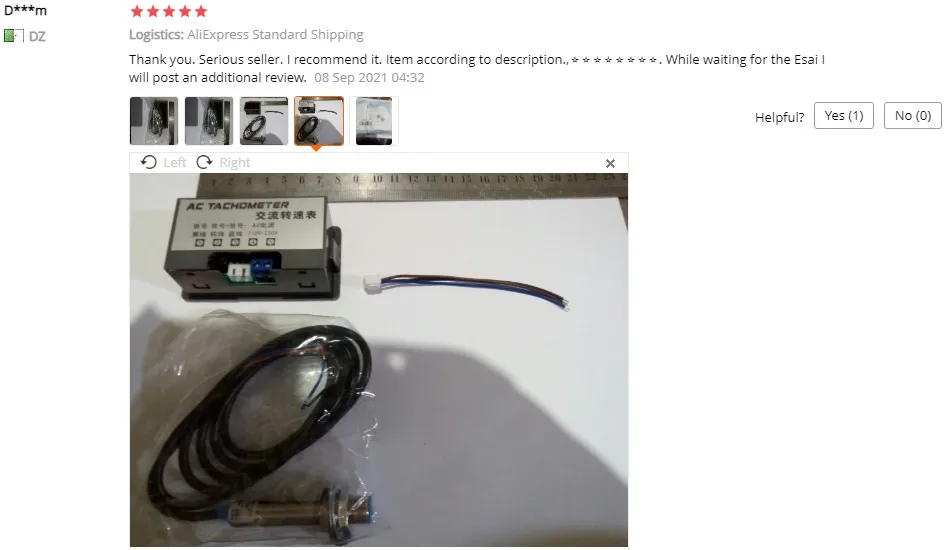

Отзывы покупателей:

1) Мы принимаем Alipay, West Union, TT. Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW.

2) оплата должна быть произведена в течение 3 дней с момента заказа.

3) Если вы не можете проверить немедленно после окончания аукциона, рекомендуем подождать несколько минут и повторить. Платежи должны быть завершены в течение 3-х дней.

О доставке

1. Доставка по всему миру. (За исключением некоторых стран и армейской почтовой службы/почтовых отделений флота)

2. Заказы обрабатываются своевременно после подтверждения оплаты.

3. Мы отправляем только по подтвержденным адресам заказа. Ваш адрес заказа должен совпадать с вашим адресом доставки.

4. Представленные изображения не являются фактическим товаром и предназначены только для справки.

5. Время доставки определяется перевозчиком и не включает выходные и праздничные дни. Сроки доставки могут меняться, особенно во время курортного сезона.

Часы Xiaomi 2 в Алиэкспресс

6. Если вы не получили товар вовремя, просим связаться с нами. Мы отследим отправку и свяжемся с вами как можно скорее. Наша цель – удовлетворение клиентов!

7. Из-за наличия на складе и разницы во времени, мы выберем доставку Вашего товара с нашего первого доступного склада для быстрой доставки.

8. Мы, продавец, не несем ответственности за импортные пошлины, покупатель несет за это ответственность. Любой спор, вызванный этим, является необоснованным.

9. Покупатель BR, пожалуйста, предоставьте cpf или cnpj, будет лучше для вас, чтобы получить его быстрее. Спасибо

Возврат и возврат

1. У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его с даты получения. Если данный товар находится в вашем распоряжении более 7 дней, он считается пользованным товаром и МЫ НЕ ПРОИЗВОДИМ ВОЗВРАТ ИЛИ ЗАМЕНУ.

2. Все возвращенные товары должны быть в оригинальной упаковке, и вы должны предоставить нам номер отслеживания доставки, конкретную причину возврата и ваш po #.

3. Мы вернем вам полную сумму выигрышной заявки при получении товара в его первоначальном состоянии и упаковке со всеми компонентами и аксессуарами, после того как покупатель и продавец отменят сделку с Aliexpress. Или вы можете выбрать замену.

Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Отзывы покупателей очень важны. Мы просим вас, ПРЕЖДЕ чем оставлять нам нейтральный или отрицательный отзыв, связаться с нами, чтобы мы могли разрешить проблему к общему удовольствию.

Источник: alichecker.info

Тахометр на основе Ардуино и датчика Холла своими руками

Основой настоящей лабораторной работы является датчик Холла. Датчик Холла – это полупроводниковый прибор, работающий на основе одноименного эффекта. Датчик подключается к внешнему источнику питания. При внесении датчика в магнитное поле на его выходе формируется логический сигнал низкого уровня. В отсутствие магнитного поля на выходе датчика наблюдается высокий уровень сигнала.

Простейшая схема подключения датчика представлена на следующем рисунке. Она включает цифровой датчик A3144. Постоянный резистор и может содержать или не содержать конденсатор постоянной емкости. Резистор, номиналом 10 ком служит для надежной работы датчика в качестве ключевого элемента. Конденсатор фильтрует высокочастотные пульсации выходного сигнала.

Если смотреть на переднюю сторону датчика (маркировка), то левый первый контакт соединяется с источником питания. Средний – с общим проводом, землей, правый – является выходным.

Используется готовый модуль датчика Холла А3144. Он имеет как цифровой выход D0, так и аналоговый A0, который не используется.

Схема подключения модуля датчика Холла к Ардуино UNO представлена на рис. 2. Датчик Холла подключается напрямую к плате ардуино своими тремя контактами D0, VCC и GND. VCC и GND соединяются с соответствующими контактами Ардуино. Цифровой выход D0 следует присоединить к одному из цифровых входов Ардуино, связанных с аппаратными прерываниями. Для ардуино Уно это D2 или D3.

В нашей работе мы используем цифровой вход D3.

Кроме датчика Холла лабораторная установка включает цифровой жидкокристаллический дисплей LCD1602. Но может использоваться и любой другой. От формата дисплея будет зависеть код управляющей программы микроконтроллера и доступный объем выводимой информации.

Цифровой дисплей можно подключать к ардуино через имеющийся параллельный интерфейс, как у моего дисплея LCD2004, либо через последовательный интерфейс шины I2C, которым может быть дополнительно снабжен дисплей, как вы видите на моем дисплее LCD1602.

Я выбрал последний вариант, так как он позволяет сократить число задействованных выходных линий Ардуино.

Для обмена данными по шине I2C линии последовательного интерфейса дисплея присоединяют к следующим выходам Ардуино: линию SDA к выходу А4, линию SCL к выходу А5, линии питания VCC и земли GND – к соответствующим линиям Ардуино.

Кроме того для регистрации сигнала и вывода индикации лабораторная установка содержит два светодиода, подключенных через резисторы сопротивлением 220 Ом к цифровым выходам D10 и D13.

Собираем лабораторную установку в соответствии со схемой.

Познакомимся с основными принципами измерения частоты цифровым способом.

Всего существует два принципа. Оба они основаны на сравнении периодов образцового и измерительного сигналов.

Первый способ иллюстрирует следующая схема.

Импульс входного сигнала (передним или задним фронтом), поступающий от датчика Холла, запускает аппаратное прерывание Ардуино. При срабатывании функции прерывания запускается подсчет количества импульсов n встроенного тактового генератора, период следования которых T0 заранее известен, и продолжается до следующего срабатывания прерывания.

Таким образом сумма длительностей импульсов тактового генератора будет соответствовать времени Т между двумя срабатываниями аппаратного прерывания.

Частота определяется как величина обратная периоду:

А частота вращения, выраженная в об/мин будет в 60 раз больше:

Для получения длительности импульсов образцового сигнала встроенного генератора пользователю Ардуино доступна функция Micros (). Она показывает текущее значение времени в микросекундах с начала запуска программы. Таким образом, обращаясь к ней в моменты срабатывания функции прерывания, можно получить количество микросекунд между двумя срабатываниями. Так как длительность одного образцового импульса T0 равна 1 мкс=1/1000000 с, тогда формула приобретает вид:

Алиэкспресс в Рязани где находится

Если на валу вращающегося двигателя установлен не один магнит, а несколько (z), то время T между ближайшими срабатываниями функции прерывания сокращается в z раз, а частота входного сигнала возрастает в z раз, тогда формула примет вид:

Второй способ отличается от первого тем, что ведется прямой подсчет числа импульсов k, поступивших от датчика Холла за большой период времени Tm. Этот способ поясняется вторым рисунком. Согласно этому способу частота вращения вала будет равна:

А в минуту – в 60 раз больше:

Если принять Tm=1 c., то формула приобретает вид:

Для управления работой Ардуино необходимо разработать управляющую программу.

Для начала подключаем необходимые библиотеки:

#include — библиотека таймера

#include — библиотека работы с дисплеем по шине i2c

LiquidCrystal_I2C lcd(0x27,16,2); — указываем i2c адрес (наиболее распространенное значение), а также параметры экрана

Объявляем переменные и константы:

const int RPM_PIN=3; — константа определяющая номер цифрового входа для подключения датчика Холла

volatile int rpm = 0; — частота импульсов (сразу обнуляем)

volatile int rpm_k = 0; — счетчик импульсов входного сигнала (обнуляем)

volatile boolean kontrol;

volatile int rpm_array[3] = ; — массив промежуточных значений частоты вращения (не менее трёх значений) для усреднения (сразу обнуляем)

volatile int rpm_result = 0; — расчётная частота вращения вала (обнуляем)

Объявляем функцию прерывания, которая при срабатывании будет подсчитывать количество импульсов входного сигнала

digitalWrite(13, HIGH); — на долю секунды выводим сигнал на красный сетодиод при каждом поступившем импульсе входного сигнала (для контроля работы схемы и датчика)

delayMicroseconds(500); — длительность свечения красного светодиода

digitalWrite(13, LOW); — выключение красного светодиода

Объявляем функцию сохранения значения частоты вращения при каждом новом цикле измерения и ее обнуления для последующего счета импульсов

rpm = rpm_k; rpm_k = 0; записываем подсчитанное число импульсов с датчика Холла в переменную частоты вращения, а счетчик обнуляем

digitalWrite(10, HIGH); — на долю секунды выводим сигнал на зеленый сетодиод при каждом отсчете образцового сигнала (для контроля работы)

delayMicroseconds(500); digitalWrite(10, LOW);

Объявляем основную процедуру Ардуино

lcd.begin(); — инициализируем дисплей

pinMode(RPM_PIN,INPUT); — устанавливаем режим работы входной линии ардуино на ввод

attachInterrupt(digitalPinToInterrupt(RPM_PIN), rpm_count, RISING); — настраиваем функцию прерывания, срабатывание по переднему фронту

Timer1.attachInterrupt(SensorData); — настраиваем срабатывание прерывания по таймеру

Timer1.initialize(1000000); — указываем период работы таймера – 1 с.

pinMode(10, OUTPUT); — устанавливаем режим работы цифрового выхода 10 и 13 на вывод

Объявляем основной цикл программы

rpm_result = 0; — обнуляем итоговый результат

rpm_array[2] = 60*rpm/2; — вычисляем текущее значение частоты вращения вала и записываем в последний элемент массива

rpm_result = rpm_result/3; — вычисляем среднее значение частоты вращения

lcd.setCursor(0, 0); — указываем положение курсора на экране дисплея

lcd.print(» «); — очищаем 1 строку дисплея от предыдущего результата

lcd.setCursor(0, 0); — указываем положение курсора на экране дисплея

lcd.print(«N(ob/min): «);lcd.print(rpm_result); — выводим частоту вращения в об/мин

delay(500); — делаем паузу между обновлениями экрана, чтобы он не мигал

Разработанную программу загружаем в память Ардуино. Подключив Ардуино к шине USB ПК, не забываем выбрать правильный порт в меню Системы программирования Ардуино, а также правильно указываем модель платы Ардуино.
