Добрый день!
Поступил в ремонт данный апп
Заменил SMB1351, на данный момент ситуация следующая. При подключении СЗУ появляется значок АКБ, ток заряда сразу 1.5-1.8А , быстрая зарядка не включается
При включении апп ток такой же, но нет индикации, хотя проценты со временем поднимаются. Экран в момент подключения СЗУ не активируется. Быстрая зарядка так же не включается

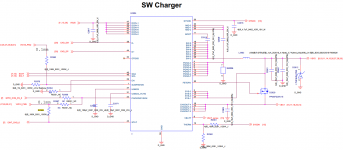

По схеме выявил, что нет сигнала EINT_CHG_0
Относительно GND на VIO18_PMU присутствует 1,8V; Но вот на EINT_CHG_0 ничего нет.
Проверил на исправной плате и там , и там присутствует около 1.8V относительно GND, т.о. падение напряжение напряжение на R2965 пару десятков милливольт.
EINT_CHG_0 уходит напрямую в проц.
В чем может быть причина, натолкните на мысль пожалуйста
Вложения
Как на редми 9 включить световой индикатор уведомлений
132,1 КБ Просмотры: 30
1 МБ Просмотры: 12
2,3 МБ Просмотры: 12
gdfsufs
.
21/9/09 142 5 36 Харьквская обл.
А с линиями D+ D- все впорядке у него? Чет походу с процом беда, в выключеном заряжает а во включенном нет. А ревизия SMB1351 какую поставил?
Последнее редактирование: 9/11/21
Dimanslm
.
5/10/11 22 15 Новосибирск
Автор Темы: Dimanslm
А с линиями D+ D- все впорядке у него? Чет походу с процом беда, в выключеном заряжает а во включенном нет. А ревизия SMB1351 какую поставил?
Поставил 009 вместо 022, как тут говорят вариант рабочий, но без быстрой зарядки (022 не смог найти)
По дата линиям все норм по сопротивлению. Но компом не определяется.. опять же, если были бы дата линии в обрыве, он бы не заряжался 1.5А (если просто подать 5В на VBUS потребление 0,45А
QceBoy
.
13/9/10 282 96 Украина, Кировоград
Но компом не определяется.. опять же, если были бы дата линии в обрыве, он бы не заряжался 1.5А (если просто подать 5В на VBUS потребление 0,45А
Устранить проблему с юсб, потом если будет нужно копать в сторону зарядки.
Dimanslm
.
5/10/11 22 15 Новосибирск
Автор Темы: Dimanslm
В общем у меня закончились варианты, кроме как отъехавший проц.

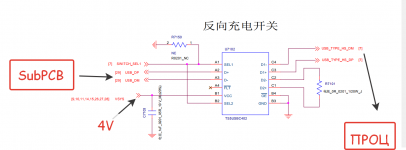

Решил я поменять этот свитч, дата линии все доходят, в порядке
Снял сначала со своей платы эту мс — ничего не изменилось
Потом снял с исправной платы — перестал определяться пк, НО ! заряжается и есть индикация заряда (судя по схеме дата линии еще приходят напрямую в проц через резисторы 300 Ом, эти цепи тоже в порядке, проверял)
Как ВКЛЮЧИТЬ СВЕТОВОЙ ИНДИКАТОР на Телефоне Xiaomi/Уведомления Сяоми Android MIUI 10,11,12 Андроид
Так что дело 100% не в нем
Radiotrance
.
3/3/06 3 864 1 346 Новосибирск vk.com
EINT_CHG_0 это линия прерывания, активная по нулю. В обычном состоянии она подтянута к +1.8в через R2965, а когда контроллер заряда хочет обратить на себя внимание, он просаживает ее в ноль. Процессор, куда эта линия идет, видит просадку и опрашивает контроллер заряда по шине I2C (линии SDA/SCL) на предмет «че ваще».
Если у тебя там ноль постоянно, значит линия пробита. И если пробой не в контроллере заряда или где-нибудь в плате, тогда ой.
В теории можно поиграться с R2965, уменьшая его номинал пока на EINT_CHG_0 не вернутся 1.8в. Иногда такой «дополнительной подтяжкой» удается отключить OTG на аппаратах с частично пробитыми процами, но далеко не всегда.
И кстати, по линиям USB_TYPE_HS какие падения? Они тоже наверняка приехали, потому и компьютером не видится.
Последнее редактирование: 20/11/22
Dimanslm
.
5/10/11 22 15 Новосибирск
Автор Темы: Dimanslm
EINT_CHG_0 это линия прерывания, активная по нулю. В обычном состоянии она подтянута к +1.8в через R2965, но когда контроллер заряда хочет обратить на себя внимание, он просаживает ее в ноль. Процессор, куда эта линия и идет, видит эту просадку и опрашивает контроллер заряда по шине I2C (линии SDA/SCL) на предмет «че ваще».
Если у тебя там ноль постоянно, значит линия пробита. И если пробой не в контроллере заряда или где-нибудь в плате, тогда ой.
В теории можно поиграться с R2965, уменьшая его номинал пока на EINT_CHG_0 не вернутся 1.8в. Иногда такой «дополнительной подтяжкой» удается отключить OTG на аппаратах с частично пробитыми процами, но далеко не всегда.
И кстати, по линиям USB_TYPE_HS какие падения? Они наверняка тоже приехали, потому и компьютером не видится.
Cпасибо, но апп уже уехал клиенту можно сказать в полурабочем состоянии, без индикации процесса заряда и возможности соединения с ПК, уходил в отпуск, так что не было смысла затягивать ремонт =)
