В продаже у наших китайских друзей можно увидеть такой вот генератор ШИМ (широтно-импульсной модуляции). Стоимость его вроде и не велика, а если принимать во внимание технические характеристики — так вообще шикарна. Но не все хорошо — на самом деле.
Генератор ШИМ на алиэкспрессе
- модель: XY-LPWM;
- микроконтроллер: Nuvoton N76E003AT20;
- дисплей: жидкокристаллический, не цветной, с синей подсветкой;
- диапазон частоты выходного сигнала: 1 Гц – 150 кГц;
- точность частоты: 2%;
- напряжение питания (В): 3,3 – 30 постоянного тока;
- максимальный коммутируемый ток (мА): 30;
- управляющий сигнал: TTL или RS232;
- скважность выходного сигнала: 0 – 100%;
- размеры (мм): 52x32x10.
Генератор XY-LPWM
Осциллограмма сигнала с генератора. Немного «сглаженный» фронт из-за одновременного подключения осциллографа и частотомера.
Генератор построен на микроконтроллере семейства N76E003, довольно мощный микроконтроллер, имеющий на своем борту и ADC 12-bit, и SPI, и UART.
Регулятор оборотов двигателя постоянного тока на ШИМ контроллере
Блок-схема N76E003
Первая мысль была подключится и попытаться слить прошивку — но почитав документацию, эту мысль отложил на когда-нибудь. Да и «закрыта» скорее всего прошивка.
Генератор XY-LPWM
Контроллер дисплея — HT1621B. Сам дисплей универсальный, с символами температуры и процентов 2х3 символа.
Генератор XY-LPWM
По цепи питания защитный диод и M5333 интегральный стабилизатор до 200 мА.
На выходе ключик, амплитуда сигнала равна питающему напряжению минус малое падение напряжения на ключике.
А теперь о неприятном. 2% погрешность по частоте не просто так нарисована в технических характеристиках. Так и есть на самом деле. То, что на дисплее генератора только до 10 кГц более менее совпадает с частотой выходного сигнала. С начала диапазона погрешность изменяется по нарастающей от примерно 0.1 % до 1.6 % к концу диапазона (150 кГц).
На картинках некоторые промежуточные замеры.
Измерения генератора XY-LPWM
Так, что использовать данный генератор в проектах, критичных к частоте не получится, и придется контролировать частоту частотомером (например, самодельным ). С регулировкой скважности примерно такая же история — до 10 кГц все более менее. Проще собрать генератор на 155АГ3.
Можно сказать еще пару слов по управлению через RDTD. Была тайная надежда, что при управлении через UART генератор будет хотя бы точно выдавать частоты — но алгоритм деления в микроконтроллере один и тот же, что через кнопки, что через UART.
Спасибо за внимание, подписывайтесь, пишите комментарии, это помогает автору.
#электроника для начинающих
Источник: dzen.ru
Универсальный блок управления электровентилятором системы охлаждения автомобиля. ШИМ-контроллер 3.0
Очень мощный шим регулятор с AliExpress
По многочисленным просьбам читателей и единомышленников представляю разработку и реализацию универсальной адаптивной системы управления охлаждением двигателя автомобиля.
Предистория.
В этой статье речь пойдет о последнем устройстве, разработанном, на основе идей описанных в моих прошлых материалах:
Часть 1
Часть 2
Концепция та же: адаптивное ШИМ-управление скоростью вращения вентилятора ОЖ на основе показаний температуры двигателя.
Поставленные задачи.
За несколько лет эксплуатации подобных, разработанных мною устройств, и благодаря обратной связи с людьми, кто был заинтересован проектом и теми, кто повторил устройства, были собраны отзывы с пожеланиями улучшить, доработать и расширить функциональные возможности, из которых:
— увеличение мощности подключаемой нагрузки;
— реализация более плавных пусковых моментов вентилятора;
— доработка алгоритма работы контроллера при пусках двигателя «на горячую», для более тихой и эффективной работы вентилятора;
— возможность подключения сигнала от климата/кондиционера, для более быстрого охлаждения;
— принудительный пуск вентилятора от кнопки;
— универсальность подключения к любому датчику температуры, как штатному, так и отдельному, а так же чтение любого аналогового сигнала температуры (например от ЭБУ к стрелке температуры на приборке).
Разработка и реализация.
Сама электронная схема и архитектура контроллера практически не отличается от предыдущих вариантов из прошлых статей, за тем лишь исключением, что были увеличены в количестве силовые элементы (ключи VT1, VT2), добавлен вход для сигнала кондиционера (a/c.4 на разъеме P1) и стабилизирован вход для чтения показаний датчика/сигнала температуры.
шим-контроллер. принципиальная схема для Attiny45/85
В плане алгоритма управления ШИМ-сигналом вентилятора, были добавлены функции плавного старта и небольшой задержки перехода через «нижний» порог температуры (о «порогах» температуры подробно описано статье, и мануале), для более стабильного запуска/остановки, а так же функция запуска в режиме «климата/кондиционера» с раскруткой вентилятора до 35% мощности. Так же немного доработана светодиодная индикация при взаимодействии с «кнопкой калибровки».

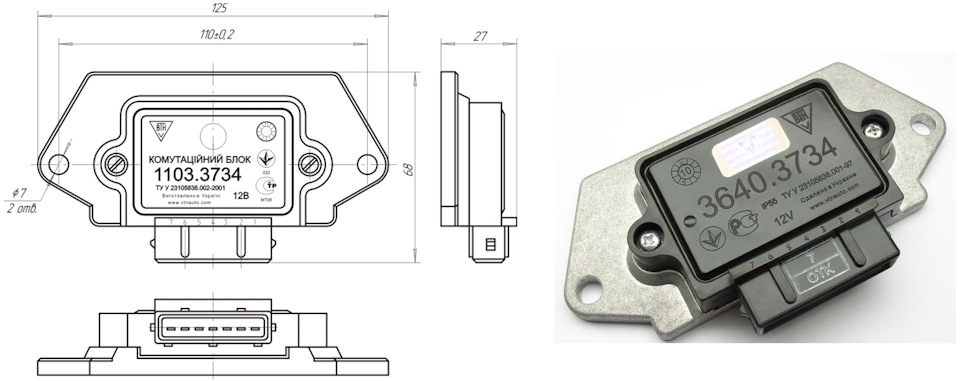

Из корпусов, для будущего контроллера, не нашел пока ничего лучше чем от .3734 коммутатора зажигания ВАЗ2108/Таврия/Славута
Полный размер
под него и развел плату:
Источник: www.drive2.ru
как подключить цифровой шим из китая?
Мне нужно подключить регулятор оборотов к движку какие провода с чем соединить? Движок бытовой. Ругулятор купила на алекспрессе. Спаять сумею.
С уважением Ольга.
На многих доступных в России компонентах MORNSUN можно реализовать архитектуру распределенного питания для современных ПЛИС (FPGA), процессоров, цифровых сигнальных процессоров (DSP) и других аналогичных компонентов от шины питания до точки конечной нагрузки. Особая тема статьи – на что обращать внимание при выборе стабилизаторов напряжения PoL (Point of Load) для указанных компонентов.
Регистрация: 08.05.2006
Адрес: москва
Сообщений: 8,237
Репутация: 2194
dss60,
Судя по фотографиям Вашей прялки использован асинхронный двигатель. Такие двигатели плохо поддаются регулированию оборотов. Эффективным регулятором может быть частотный регулятор или регулятор с обратной связью от тахометра.
Регулятор (на фото) не понятной системы. Сообщите всю инф. о регуляторе, какой Вы обладаете. Он больше похож на DC-DC конвертер, который маловероятно подойдёт.
