Компания Мастер Кит традиционно предлагает различные регуляторы мощности – как постоянного, так и переменного тока. Подавляющее число этих регуляторов, как собранных, так и предназначенных для самостоятельной сборки, выпускаются в бескорпусном варианте.
Сегодня мы рады предложить вам регулятор мощности в аккуратном металлическом корпусе.
Регулятор MK067M предназначен для управления мощностью, отдаваемой в нагрузку до 4000 Вт в цепях переменного тока с напряжением 220 В. Устройство построено на базе мощного симистора BTA41600. С его помощью можно в широких пределах регулировать потребляемую мощность в электронагревательных и осветительных приборах, коллекторных электродвигателях переменного тока и т.п. Регулятор использует принцип фазового управления мощностью переменного тока.
Основные технические характеристики:
| Диапазон напряжения (В): | 210 . 250 |
| Тип питания: переменный ток: | переменный ток |
| Мощность подключаемой нагрузки, максимальная (Вт): | 4000 |
| Габариты модуля, мм: | 85х40х60 |
| Вес, г: | 48 |
Китайский регулятор мощности на семисторе на 2 кВт с AliExpress Диммер Бытовой обзор
- плавная регулировка во всем диапазоне мощности;
- широкий диапазон рабочего напряжения;
- металлический корпус;
- эффективный радиатор;
- компактное исполнение.

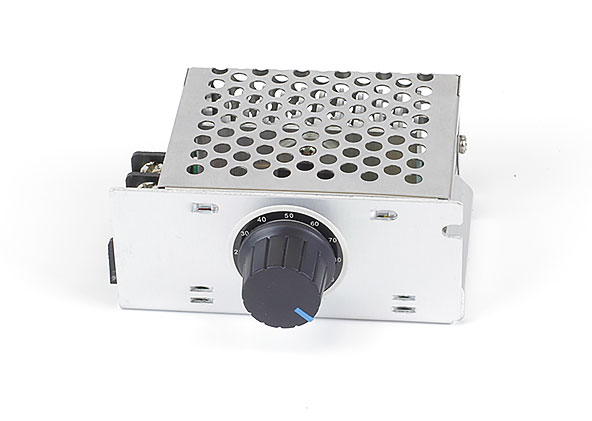

Рассмотрим регулятор поближе. На фото 1-4 представлен внешний вид устройства в различных ракурсах, с установленной крышкой и без нее. Видно, что регулятор собран достаточно добротно, а передняя панель с переменным резистором позволяет устанавливать устройство в щитки и приборные панели.
Входные и выходные винтовые клеммы промаркированы и рассчитаны на максимальную мощность. Ручка регулятора снабжена цифровой шкалой и промаркирована от 0 до 100%. Переменный резистор имеет весьма плавный ход, а его выключатель включается приблизительно на 10-12% мощности.
Регулятор снабжен легкозаменяемым плавким предохранителем на 20А, установленным внутри корпуса. Проводники печатной платы, по которым протекает регулируемый ток, имеют достаточную ширину для такого тока. Монтаж аккуратный, флюс смыт.
Применение мощного симистора, работающего при высоких температурах, позволило уменьшить размеры радиатора, что, соответственно, привело к уменьшению размера всего устройства в целом.

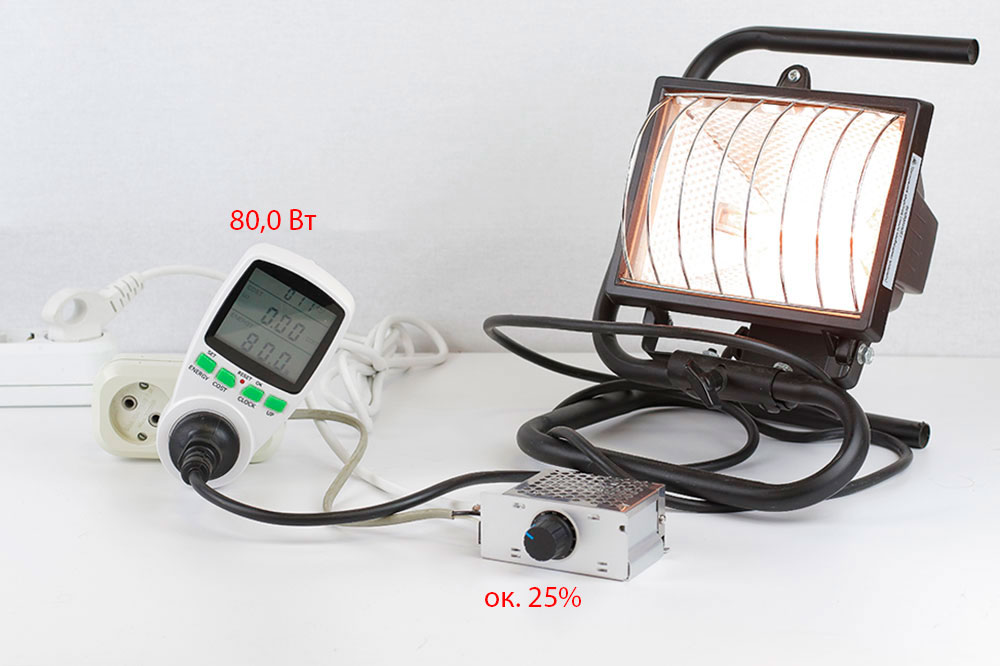

Для проверки регулятора мощности возьмем для начала осветительный прожектор на галогеновой лампе мощностью около 450 Вт. Следующие фотографии иллюстрируют регулирование мощности, подаваемой на прожектор. Мощность будем измерять с помощью измерителя, включаемого между выходом регулятора и нагрузкой. Субъективно, изменение световой отдачи прожектора происходит очень плавно во всем диапазоне регулировки от 10 до 100%.
Для испытания прибора на мощности, близкой к максимальной, в качестве нагрузки будем использовать два имеющихся в офисе чайника приблизительно по 1700 Вт каждый.
Установим регулятор на 100% мощности и через некоторое время (приблизительно 7 мин. после включения обоих чайников, пока вода не закипела) измерим пирометром температуру радиатора – она поднялась чуть выше 60 градусов, что вполне приемлемо. При эксплуатации прибора следует учитывать, что его не стоит нагружать максимальным током, а иметь запас хотя бы 1/4 от максимума 20А, то есть 15А. При установке на регулятор радиатора больших размеров ток можно увеличить до максимума.
По результатам наших испытаний можно сделать вывод о пригодности регулятора мощности MK067M для достаточно широкого применения в быту, там, где необходимо небольшое устройство для плавной регулировки мощности переменного тока напряжением до 4000 Вт.
Источник: masterkit.ru
Регулятор напряжения для тена от 1 до 6 кВт
Регулятор напряжения в электрических цепях, служит для изменения мощности, подаваемой в нагрузку. С помощью регулятора напряжения можно управлять скоростью вращения электродвигателей, уровнем освещенности и нагревательными приборами такие как паяльник, электрическая плитка, тэн. В радиомагазинах можно купить готовое изделие но сделать регулятор напряжения своими руками не сложно.
В процессе самогоноварения выяснилось что на газу процес нагревания браги происходит достаточно долго (около 2-х часов) и к тому же, неудобно регулировать процесс дистилляции браги, газовой плиткой. В следствии чего возникла острая необходимость в модернизации самогонного(дистиллятного) аппарата, врезкой в него электрического нагревателя. Изначально задумывалось, что тен будет ставится мощностью 3 kW но в дальнейшем передумали и уменьшили до 2500 ватт. Далее нам понадобилась регулировка напряжения для управления процессом дисциляции, её мы решили изготовить своими руками, благо схем в общем доступе полно, они простые, минимум деталей и изготовление много времени не занимает.
Схема регулятора напряжения на 220 вольт
Схема состоит из симистора, BTA41-800B по названию можно определить его параметры ток и напряжение. Например BTA это обозначение симистора, 41 это его ток в амперах и 800B это его напряжение. Симистор можна заменить на более слабый ток для этого нужно мощность вашего тена разделить на напряжение, например: 2 кВт разделить на напряжение в сети 220 вольт мы получим нужный нам ток 2000/220=9,1 Ампер. В этом случае мы можем использовать другой симистор BTA12-600B, но так как симистор будет работать практически на пределах своих возможностей, он будет греться и придется закрепить его на радиатор, в противном случае он может выйти из строя.
Примечание.В схеме можно применять любой симистор не менее 600B и током в зависимости применяемого нагревательного элемента. В любом случае для облегчения работы симистора его следует разместить на радиаторе охлаждения. Дополнительно можно поставить вольтметр на выход схемы, чтобы видеть изменение напряжения наглядно и на вход поставить автомат на 16-25 ампер.
Детали для схемы:
1.Симистор выбираем от нагрузки но можете как в моем случае чем больше тем лучше BTA8-600b, BTA12-600b, BTA16-600b, BTA20-600b, BTA24-600b, BTA25-600b, BTA26-600b, BTA40-600b, BTA41-600b.
2.Потенциометр можно ставить в пределах от 470 кОм до 1 мегаом (МОм). Советую ставить потенциометр на 1 МОм так как у него больше диапазон регулировки, можно регулировать фактически до нуля. В начале я собрал схему с потенциометром на 500 кОм и в дальнейшем перепаивал на 1 мОм.
3.Динистор DB3 у него нет полярности припаиваем как хотим.
4.Резистор 10 кОм.
5.Конденсатор керамический 0,1 мкФ.
Изготовление схемы
Для изготовления схемы нам понадобится в первую очередь паяльник, припой и канифоль и радио детали которые без труда можно приобрести в любом радио-магазине. Пожалуйста, уделяйте пристальное внимание, есть риск поражения электрическим током (как и во всем электрическом).
И так, для начала берем печатную плату и на ней располагаем компактно все детали после чего спаиваем все по схеме. Останется прикрепить симистор на радиатор. Я взял радиатор из старого блока питания телевизора. И останется самое сложное найти корпус и разместить схему в нем. На собирание схемы по времени у меня ушло буквально 15 минут.
Примечание. Эта схема часто встречается в пылесосах, китайских точильных станках.
Как происходит процесс регулировки напряжения в дистилляторном аппарате.
На начальном этапе нагреватель включаем на полную мощность. После достижения температуры (78,8) градусов, что соответствует точки кипения этилового спирта, мощность нагревателя уменьшаем. Опытным путем меняя положения регулятора, нужно добиться того, чтобы весь выделяющийся пар конденсировался системой охлаждения. Это поможет избежать лишних потерь спирта и в то же время при правильно подобранной мощности позволит сократить время производства до возможного минимума.
Источник: prohelps.ru
Простой регулятор мощности на 220 Вольт из 5 деталей.
Я лично для себя собирал данное устройство, чтобы регулировать питание первичной обмотки зарядного устройства для автомобильного аккумулятора, тем самым получая нужные мне параметры на выходе.
Итак, для этого нам потребуется симистор, у меня он был уже прикрученный к радиатору.
Симистор у меня был BТА41-600, можно взять и другой, под свои нужды.
- Резистор 560 ом
- Динистор, вытащил с энергосберегающей лампы.
- Конденсатор 0.1 мкф 400 вольт
- Переменный резистор на 470 кОм, можно взять поменьше.
Вот схема данного устройства, она довольно маленькая
Схема паяется навесным монтажом, так как делать под неё плату не вижу смысла. Вот приблизительно так…
Кстати полярность динистора не имеет значения, как поставите, так и будет, и конденсатор тоже.
Ну вот в принципе и всё, если правильно спаяли схему, то она начинает работать сразу, без каких-либо настроек.
Теперь осталось протестировать, схема подключается последовательно к нагрузке.
