Имея очень долгий опыт использования дистанционного модуля для управления освещением, в течение около 5-ти лет, изучил все его достоинства и недостатки, которыми могу теперь поделиться с вами, уважаемые читатели сайта Две Схемы. Такой китайский блок радиореле стоит примерно 10 долларов и как оказалось, работает исключительно надежно. Все эти годы он управлял настенным светильником, который расположен в труднодоступном месте. И ни разу не было ложного срабатывания!
Всё дело в кодирование сигналов микроконтроллером. В отличие от радио модулей первых поколений, где исполнительное устройство реагировало на сам факт появления радиосигнала, тут частота 433 мегагерц является несущей для цифрового кода.
ДВУХКАНАЛЬНОЕ РАДИОРЕЛЕ подключение и программирование
Комплект состоит из маленького брелка сделанного из довольно прочной пластмассы (переживший не одно падение на пол и даже не треснувшей), и небольшой пластиковой коробочки с четырьмя винтовыми клеммами под провода.
На брелке всего две кнопки: первая включает нагрузку (неважно какую именно), а вторая отключает. Достаточно кратковременного нажатия (но не менее 0,1 секунда, чтобы приемник успел получить весь код). Брелок-передатчик питается от маленькой круглой 12 вольтовой батарейки. Она хоть и стоит немало, но за эти годы ни разу не пришлось её менять. Дальность действия достаточная для средней квартиры, а если требуется управлении более отдаленным модулем – можно выдвинуть маленькую телескопическую антенну на брелке.
Полезное: Измерительные щупы, крючки, иглы и крокодилы — насадки для мультиметра
В приемном модуле нужно подключить в сеть провода 220 вольт, а также два провода нагрузки (лампы, насоса, электромагнитного замка ворот, освещения). Характер нагрузки может быть любым, так как подключается она к сети с помощью встроенного электромагнитного реле на 250 Вольт 10 ампер. Если же требуется еще более повысить мощность, просто поставьте более сильное реле, тогда можно коммутировать хоть 10 кВт.
Сейчас в продаже появились и более продвинутые многоканальные радиореле, про использование и подключение которых можете прочитать по ссылке, но зато у этой модели есть неоспоримое преимущество – она проверена активной пятилетний эксплуатацией и показала высочайшую надежность.
НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ
Источник: 2shemi.ru
Радиореле на модуле NRF24L01
Все началось с того, что для управления бытовой техникой потребовалось исполнительное устройство, коммутирующее сетевую нагрузку 220V. Разумеется, никаких проводов и кнопок для этого выводить не было желания. Будем решать вопрос по современному — в виде беспроводного комплекта модулей пульт + приемник с реле. Подобный комплект также пригодится для управления освещением, подсветка возле дома, приводы для гаража и т.п. Самый дешевый вариант — это комплекты модулей приемник + передатчик 433МГц (есть даже готовые комплекты брелка и приемника с декодером на определенное количество каналов). Подобные сборки 433МГц как правило не имеют какой либо цифровой части для реализации протокола обмена поэтому используются специализированные микросхемы кодера/декодера либо потребуется самостоятельно реализовать протокол обмена например на основе манчестер-кодирования. При самостоятельной сборке нужно это учитывать, а также то, что питание передатчика для значительной дальности обычно 12В (батарейки типа 23А). Однако у себя я нашел давно заказанные модули NRF24L01 (трансивер 2.4ГГц с управление по интерфейсу SPI) в том числе варианты комплекта с PA + LNA (с усилителем и внешней антенной в комплекте, дальность до 1000м). Отмечу, что распиновка этих вариантов абсолютно идентична, поэтому можно использовать NRF24L01 PA + LNA если позволяет питание и размеры бокса (у меня вариант с внешней антенной не проходил как раз по причине проблемы размещения антенны). В данном случае использование трансивера избавляет нас от программной реализации канала передачи данных и использования микросхем кодеров. Технические характеристики трансиверов — Модуль трансивера NRF24L01 Управление осуществляется по интерфейсу SPI.
- Напряжение питания: 1,9В – 3,6В (рекомендуемая 3.3В);
- Интерфейс обмена данными: SPI;
- Частота приёма и передачи: 2,4 ГГц;
- Количество каналов: 128 с шагом 1МГц;
- Тип модуляции: GFSK;
- Скорость передачи данных: 250kbps, 1Mbps и 2Mbps;
- Чувствительность приёмника: -82 dBm;
- Расстояние приёма/передачи данных: 100м – прямая видимость; 30м – помещение;
- Коэффициент усиления антенны: 2dBm;
- Диапазон рабочей температуры: -40оС…+85оС;
Модуль NRF24L01 + PA + LNA
На модуле NRF24L01+PA+LNA установлен разъем SMA с внешней антенной. Данный модуль оснащен специальным чипом RFaxis RFX2401C (в корпусе QFN), который объединяет схемы коммутации PA и LNA (передачи и приема). Этот микросхема позволяет достичь диапазона передачи около 1000 м.
«PA» означает усилитель мощности (Power Amplifier), он увеличивает мощность сигнала, передаваемого от чипа nRF24L01. В то время как «LNA» означает усилитель с низким уровнем шума (Low-Noise Amplifier). Работа LNA состоит в том, чтобы принять чрезвычайно слабый и неопределенный сигнал от антенны (обычно порядка микровольт или ниже -100 дБм) и усилить его до более полезного уровня (обычно от 0,5 до 1 В).
- Потребляемый ток при передачи 2 Мбит: 115 мА
- Максимальная выходная мощность: +20dBm
- Частота: 2.4 ГГц
- Коэффициент усиления антенны (макс.): 2dBi
- Скорость передачи: 2MB (открытое пространство): 520 м.
- Скорость передачи: 1 MB (открытое пространство): 750 м.
- Скорость передачи: 250 Kb (открытое пространство): 1000 м.
- Размеры: 46мм x 17мм x 12мм (длина антенны 115 мм)
Схема пульта дистанционного управления
Пульт выполняет единственную команду включения / выключения (передается цифровой код включения). Модуль построен на микроконтроллере mega48PA и трансивере NRF24L01. Цепь питания замыкается кнопкой. Биты микроконтроллера должны быть прошиты на частоту 8МГц (без делителя, внутренний генератор).
Для питания модуля можно использовать миниатюрную батарею LiPo 3.7В (и даже элемент типа CR2032 / CR2056 и тп) или алкалиновую батарейку 12В. Для защиты питания микроконтроллера и трансивера установлен регулятор типа AMS1117 3.3В чтобы гарантировать питание схемы во всех случаях 3.3В (LiPo может иметь напряжение 4.2 и даже чуть выше). Учитывая, что у контроллера mega48PA есть свободные порты C и D то без проблем можно сделать (прошивка) пульт управления на 8-16 (и более) каналов, сейчас свободные порты просто программно подтянуты к питанию.
Схема приемника
Приемник отслеживает внешнее прерывание на ножке трансивера IRQ и проверяет цифровой буфер приема трансивера. При получении цифрового кода включения контроллер через ключ на транзисторе BD139 (любой подходящий маломощный NPN транзистор, выбор обусловлен исключительно наличием у меня данных транзисторов) коммутирует катушку пятивольтового реле.
Можно поставить транзисторы типа BC547 или отечественные аналоги. Для защиты транзистора параллельно катушке реле установлен диод 1N4148, также параллельно включен индикатор включения реле на светодиоде. Для питания модуля можно использовать любой маломощный источник питания 5В (адаптер для зарядки 5В и другие варианты, у меня питание 5В заведено с целевого устройства).
Если вы хотите использовать внешнее питание 9-12В…. то нужно добавить в схему регулятор питания типа 7805 (место в моем варианте платы есть для его размещения без увеличения размеры платы). Реле использовалось китайское, типа JQC-3FF-5VDC, снято ранее с платы коммутации, опять таки что нашлось подходящее под рукой )). Удобно использовать недорогие твердотельные реле вроде OMRON G3MB-202P (правда он 220AC, учитывайте это!), у меня такие также были, но по высоте бокса они не подошли. Для твердотельного реле можно убрать ключ на транзисторе и диод. Биты микроконтроллера должны быть прошиты на частоту 8Mhz (без делителя, внутренний генератор).
Платы и прошивки пульта и приемника прилагаются. Если есть такая потребность могу выложить отдельно прошивки на большее число каналов или иные варианты функциональной доработки, пишите, если вам это требуется. Пока работаю над вариантом автономного устройства (вместо пульта) с датчиком которое будет передавать сигнал управления нагрузкой.
Прикрепленные файлы:
- radiorele_NRF24L01.zip (30 Кб)
Источник: cxem.net
Записки склерозника
Радиореле 433 МГц для дистанционного включения или переключения нагрузки до 10А
1 канал, 3 режима переключения, питание: DC 12 Вольт.
С помощью кнопки программирования, на приемник может быть прописано до 25 радио пультов, работающих на частоте 433 МГц , в очень распатроненном формате кодирования EV1527.
Радио реле подойдет для дистанционного включения освещения, LED подсветки, или для переключения разных источников питания, магистраль – генератор — аккумулятор, для одного потребителя (на каждом реле доступна двойная, NO NC, схема коммутации) .
Краткие характеристики:
Входная Мощность: DC 12 V
Потребление в режиме ожидания: < 5 MA
RF частота: 433 Мгц
RF режим работы: superheterodyne
Чувствительность приемника: > 97 дб
Расчетное расстояние передачи: более 20-50 м
Кол-во передатчиков: 1-25 передатчики
Тип кодирования EV1527
Режимы работы: Мгновенный, ВклВыкл, Переключение
Тип коммутации: нормально открытый и нормально закрытый.
Размер ПЛАТЫ (Ш,Г,В) 35*30*18 мм

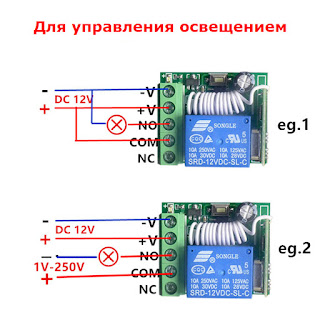

Выход переключателя:
порт №1 :
N O: нормально открытый
COM: общий
N C: нормально закрытый
Очистка всех сохраненных передатчиков:
Внимание! После очистки памяти приемника, все передатчики должны быть прописаны заново с помощью кнопки программирования приемника.
Для очистки памяти приемника, нажмите кнопку обучения на приемнике 8 раз, все сохраненные коды будут удалены.
Обучение приемника: Мгновенный Режим
Используется одна кнопка пульта ДУ для работы в мгновенном режиме включения реле.
1. Нажмите и отпустите клавишу обучения на приемнике 1 Раз.
Подождите некоторое время, до тех пор, когда ИНДИКАТОР погаснет и загорится. Это указывает на то, что Вы вошли в режим обучения.
2. Нажмите и отпустите первую кнопку на передатчике, СВЕТОДИОД на плате приемника будет мигать, это указывает на то, что «первая кнопка» сохранена в памяти приемника.
Обучение приемника: Режим переключения одной кнопкой
В работе используется одна кнопка пульта в режиме включателявыключателя с фиксацией.
1. Нажмите и отпустите клавишу обучения на приемнике ДВА РАЗА.
Подождите некоторое время, ИНДИКАТОР погаснет и загорится. Это указывает на то, что Вы вошли в режим обучения.
2. Нажмите и отпустите первую кнопку на передатчике, СВЕТОДИОД на плате приемника будет мигать, это указывает на то, что «первая кнопка» сохранена в памяти приемника.
Обучение приемника: Режим включения выключения разными кнопками с фиксацией
Программирование 2 кнопочного пульта, для работы в режиме выключателя включателя с фиксацией.
1. Нажмите и отпустите клавишу обучения на приемнике ТРИ РАЗА.
Подождите некоторое время, ИНДИКАТОР погаснет и загорится. Это указывает на то, что Вы вошли в режим обучения.
2. Нажмите и отпустите первую кнопку на передатчике, СВЕТОДИОД на плате приемника будет мигать, это указывает на то, что «первая кнопка» сохранена в памяти приемника.
3. Нажмите и отпустите вторую кнопку на передатчике, СВЕТОДИОД на плате приемника будет мигать, это указывает на то, что «вторая кнопка» сохранена в памяти приемника.
Настройка задержки срабатывания реле:
Нажмите на кнопку программирования
4 раза для выставления задержки 5 секунд
5 раза для выставления задержки 10 секунд
6 раза для выставления задержки 15 секунд
Примечание!
Две кнопки одного передатчика пульта, могут быть использованы как для работы в одном режиме реле, так и в разных режимах, за исключением режима переключения двумя кнопками пульта. Так же Вы можете запрограммировать другой передатчик пульт для использования в любом из режимов. Если «записать» в память более 25 передатчиков, то первые передатчики начнут «стираться» и перестанут работать с реле.
- Получить ссылку
- Электронная почта
- Другие приложения
Перенос Armbian на SSD
Посмотрим как определяется в системе наш диск sudo fdisk -l Смотрим Это наша карточка 64GB /dev/mmcblk0p1 8192 121164575 121156384 57.8G 83 Linux А вот это SSD 120GB Disk /dev/sda: 111.8 GiB, 120034122752 bytes, 234441646 sectors Наш SSD диск разбит на 3 раздела Для начала удалим их, выполним команду sudo fdisk /dev/sda Далее чтобы посмотреть помощь жмём m Чтобы удалить разделы воспользуемся директивой d и удаляем раздел номер 3 Точно так же поступаем с оставшимися разделами d 2 d 1 Далее нужно создать новые разделы n Enter Enter Enter +2048M Для того чтобы раздел стал swap, вводим t 82 и смотрим что получилось p Создаем следующий раздел n p Enter Enter Enter Смотрим что у нас получилось p Далее необходимо записать данные в файловую таблицу. Выбираем директиву w Хорошо. Теперь отформатируем раздел на катором будет находиться система. Выполним команду sudo mkfs.ext4 /dev/sda2 Всё осталось перенести систему с SD на диск. Для этого переходим в директорию где находится скрипт для п
Функции majordomo
Больше информации здесь Общие функции say($ph,$level,$from_user_id) — говорит фразу (использует глобальные переменные $voicemode» [именно говорить] и $commandLine [преобразует ответ в echo utf2win(), иначе просто echo]). $level — указывает уровень важности фразы (в зависимости от текущих настроек минимального уровня произношения, фраза может быть либо озвучена голосом либо просто записана в историю сообщений). $from_user_id — от имени кого будет сказана фраза ($from_user_id в данном случае будет равен идентификатору текущего пользователя). sayTo (ФРАЗА, УРОВЕНЬ, НАЗНАЧЕНИЕ) — в качестве НАЗНАЧЕНИЯ можно использовать системное имя терминала и если это терминал на MajorDroid, то ему отправится команда для произношения. В любом случае из этой функции создаётся событие SAYTO (вида: processSubscriptions(‘SAYTO’, array(‘level’ => $level, ‘message’ => $ph, ‘destination’ => $destination));), которое может быть перехваче
Радиореле 220В 433МГц c кодировкой сигнала eV1527
Радиореле 220В 433МГц c кодировкой сигнала eV1527 Этот выключатель позволяет управлять дистанционно включением-выключением нагрузки в сети 220 вольт (освещение, ворота, шлагбаум, сирена и пр. устройства мощностью до 2 кВт). На вход подается 220 вольт (контакт N — ноль; L — фаза). При срабатывании реле на выходе (контакт L) появляется фаза. Ноль со входа на выход подается без коммутации. ВАЖНО!
Приемник подключается к сети 220В напрямую, ему не требуется для работы отдельного блока питания — это очень удобно и значительно упрощает его использование. Видео с демонстрацией настройки устройства. Приемник имеет три режима работы: 1. Режим «Звонок». Реле замкнуто, пока нажата кнопка пульта ДУ. Если отпустить кнопку – реле разомкнется.
Используется одна кнопка пульта. 2. Режим «Однокнопочный выключатель». Нажатие кнопки пульта ДУ замыкает реле, повторное нажатие — размыкает. Используется одна кнопка пульта. 3. Режим «Двухкнопочный выключатель». Одна кнопка пу
