Господа электронщики, может кто знает, сломался планшет lenovo A101. перестал включатся. отнёс его в ремонт, сперва говорили батарея, то гнездо usb, то находится в каком-то «мёртвом режиме». хотел уже разобрать его как под железной крышкой заметил как будто кусок детали откололся, (фото) так вот вопрос, что это за деталь, можно ли её заменить. заранее спасибо за инфу))
25 ноября 2016
Поделиться:
Целый консилиум собрался)) По существу — меняй КП МТ6323GA. ( Не взаимозаменяем с MT6323GB) . Дохнут они очень часто, причем просто так, во время очередной зарядки. А вообще, я считаю, что каждый должен заниматься своим делом. У любого механика найдется дрель и пассатижи, но почему то к нему даже его родственники не идут лечить зубы.
так и речь идет о том же, кто знает пусть заменит. в двух сервисах по неделе пролежал аппарат и ноль))
Замена контроллера питания в планшете Lenovo не Заряжается не Включается
Правильно тут сказали, что сейчас таких «сервисов» половина. Купили паяльную станцию, посмотрели на ютубе как айфон разбирается — все, мы — сервисный центр.
На дроссель внимания не обращай — он тебе сейчас не столь важно, да и в таком виде они не плохо работают.
Перестал включаться, хорошо, а комп его хоть как видит?
Причин может быть много, но основные — контроллер питания, прошивка, emmc.
В случае выхода из строя контроллера питания, планшет полный труп — не определяется даже компом.
Если слет прошивки, то думаю что в сервисе бы прошили.
А вот если мертвая EMMC, то как правило говорят что сделать нельзя — компом определяется как COM-порт.
Без машины
Всё правильно, если комп видит планшет, то можно попытаться оживить прошивкой, такое тоже бывает и очень часто…
Ну если сервис не смог оживить планшет на MT чипах, то это финиш))
Все аппараты на этих чипах поднимаются за пару часов максимум.
Без машины
Не, ну есть и совсем неподъёмные… Это когда уже пятаков оторвано больше чем можно восстановить, или когда уже стоИт нецелесообразность ремонта в следствии превышения стоимости ремонта по сравнению с самим аппаратом… А вот мастерская, которая не смогла хотя бы озвучить причину поломки, не может носить гордое название мастерской.
Я сам, когда снимаю проц на компаунде, постоянно пальцы на ногах скрещиваю))
Бывает нормально слезают, а бывает и с пятаками, но это пустышки.
Если микрухи без компаунда снимать с пятаками, то такому мастеру голову снять не мешает)
Не включается планшет Lenovo. Что делать?
Часто «сервисы» не занимаются перекаткой микрух — слишком хлопотным делом считают по сравнению с другими доходами.
Лично знаю пару таких сервисов — если нужно катать, то отказываются делать, но новую поставить могут))
Без машины
Ну пустышки это ерунда. Можно и без них прожить, а вот если уже до меня катался или грелся проц или память или ещё что, то вероятность оторвать пятаки очень велткА. Я уже давно не катал с компаундом, основная масса без компы приходит… Да и частенько всё решается прогревом с подвижкой…
Везет же))
Мне так часто приходят исключительно со словами «проц на компаунде — все отказываются».
Просто нужно их снимать с нижним и по возможности на инфракраснике.
Без машины
За почти 20 лет, выработал свою технику снятия микросхем на компаунде. Немного мороки и снимается. Сначала слегка грею феном на малой температуре, компаунд размягчается, продолжаю греть и зубочисткой сковыриваю компу. Обмазываю флюсом и постепенно повышаю температуру слегка приподнимая проц, флюс начинает просачиваться под проц и дальше уже дело техники. Ну а всё остальное по обычной схеме. Чистка от компы микросхемы и посадочного места, накатка новых шаров, а вот тут нужна только свежая паста, ну и постановка, естественно эта процедура самая простая…
Только к огрызкам это не относится))
Там либо снимая проц память отвалится, либо наоборот))
Только с подогревом и очень аккуратно.
Часто бывает до смешного — проще микруху перекатать, чем разъем какой заменить)
Без машины
Недавно восстанавлтвал афоню пятого, менял разъёмы на боковые клавиши и дисплейный. Всё прошло гладко, микроскоп хороший есть, руки тоже ))) Детали с донора…
А такое приходило?
Мне да))
После «сервиса» — пытались разъем поменять)
Не поменяли, но и в довесок модем угрели.
Без машины

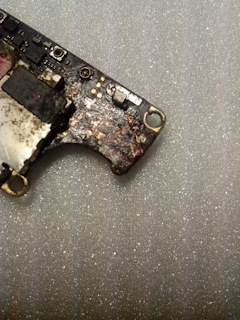

Приходило и не раз. Недавно купил в штатах айфон 4s за 15$, невключайку. Когда вскрыл, увидел подобную картинку, разъём был вырван с корнями, а так же отсутствовал весь обвес. Пришлось восстанавливать проводками и элементами с донора. Хорошо что всё остальное оказалось живым.
К стенке таких ставить нужно и не просить оправданий)
Без машины
Меньше подобного не станет. Ведь растёт новое поколение «мастеров», которые не знают разницы между резистором и дросселем…
И когда утверждают, что резистор 0 Ом ставится для того, чтобы перепрыгнуть дорожку, но не в качестве предохранителя))
Без машины
Чуть со стула не упал…:-D
Ну хорошо что не упал))
Я тогда лежал и мне было проще)
А как тебе:
Я вычитал на форуме, что можно только прогреть и все будет работать.
Без машины
Ну бывают случаи когда можно и погреть, но если не подвигать микросхемку, то толку будет мало. А вот двигать, это уже для многих сложно. По сему и такое высказывание.
Если помнишь, были такие аппараты siemens x3x, x4x и x5x серий, там как раз лёгким прогревом большинство проблемм решалось, а ведь проц у них больное место было, ну если не считать передатчика, который был на керамтческой основе и трескался от сильных падений. А в новых аппаратах, особенно на МТК, простым прогревом проблему можно и не решить, припой у них плохой, в основном перекат… В тоже время, микросхемы памяти я почти не катаю, только грею с подвижкой… Перекат или замена в редких случаях, когда сама микросхема уже вышла из строя или часть её составляющая. Ведь МТК это даже не процессор по своей сути, а очень крутой микроконтроллер, в котором сосредоточено почти всё управление остальными узлами схемы.
Не спорю, иногда достаточно прогреть, иногда перекатать, но иногда встречается трабл, который после нагрева пропадает на некоторое время.
Такой трабл встречал несколько раз с памятью.
Тело труп — перекатал, на время помогает.
Всю память тестировать нужно — очень часто в ней бедов много, особенно в айфоновских нандах.
Без машины
Нанд на мтк хорошо тестится программно, не выпаивая. Остальные тоже тестятся в основном прошивальщиками. Бывают случаи когда часть памяти битая, тода только заменя. А айфоновская память вообще отдельная тема. На мой взгляд самая ненадёжная. Я ещё не встречал более худшей памяти в плане регулярной замены…
Так на афонях еще и махнуть ее не так просто.
Серийник, однако.
Без машины
Да, да. И программатор стОит от 65 вечнозелёных. К тому же не каждый подходит для сего…
Спрос рождает предложение)
Пока нам нужно оборудование, за него будут ломить ценник и не маленький.
Китай правильно делает.
Они шакалят по форумам, берут интересные устройства и выпускают их серийно, а мы покупаем, ведь порой купить серийное устройство дешевле чем собрать.
Без машины
Ну хорошо что не упал))
Я тогда лежал и мне было проще)
А как тебе:
Я вычитал на форуме, что можно только прогреть и все будет работать.
Ага, давненько видал, только с надписью «Женщина, ты что б…ть делаешь?»)
А вот такой вариант)))
На дроссель внимания не обращай — он тебе сейчас не столь важно, да и в таком виде они не плохо работают.
Перестал включаться, хорошо, а комп его хоть как видит?
Причин может быть много, но основные — контроллер питания, прошивка, emmc.
В случае выхода из строя контроллера питания, планшет полный труп — не определяется даже компом.
Если слет прошивки, то думаю что в сервисе бы прошили.
А вот если мертвая EMMC, то как правило говорят что сделать нельзя — компом определяется как COM-порт.
нет комп его не видит. пишет неизвестное устройство, и что с ним проблема))
Тогда сам врятли сделаешь.
Это может быть как проц, так и контроллер питания.
Подключи только плату с аккумником к компу и посмотри, что-то может греется…
Без машины
Кстати, если отвал не сильный, то для проверки можно с небольшим усилием прижать микросхемы по очереди и проверять на включение. Только придавливать надо на снятой плате, дабы не повредить дисплей и сенсор…
Без машины
Индуктивность. Взять можно из аналогичного девайса с похожей обвязкой. А вообще, если появился скол, то имело место быть удару или падению, великА вероятность что в отвале одна из BGA микросхем, без фена не обойтись. Да и судя по слишком чистому виду плАты, с плАтой ничего не делалось… Что ж за сервис такой? Они что, только дисплеи и динамики менять не могут? Из-за таких сЭрвизов люди перестают доверять нормальным мастерам…
Ну не скажи.
Судя по чистому виду платы, можно сделать 2 вывода:
1. Ничего не делали
2. Хорошо отмывают
Лично я не люблю отдавать аппараты в грязном виде и всегда отмываю так, что смотрятся как новые.
По поводу скола:
Могло и после удара появиться и в следствии ремонта — ни очень хрупкие.
Без машины
Я тоже отдаю аппараты только после тщательного отмывания внутрянки, но есть несколько признаков что скорее всего в данном случае ничего ни делалось вообще, это чётко проглядывающаяся маркировка микросхем. Если ты давно уже занимаешься ремонтом, то знаешь, что после прогрева и помывки, прочитать маркировку проблематично, т.к. сгорает, а потом и вымывается краска, которой нанесена маркировка. А скол да, мог случится и в следствии криворукости, но врятли. Скорее всего удар или падение судя по симптомам невключения и повреждению. А вообще, для начала бы его на источник с контролем потребления…
Ну что главную часть не смотрели, это точно.
Ту либо память труп либо контроллер питания.
Больше там нечему умирать.
Проц этот пока ни разу трупом не приходил.
Был ремонт или нет, можно только покрутив плату понять.
Хотя…
Как сейчас ремонтируют, то и по фото в клеточку можно понять))
Без машины
Это точно. В Запорожье сейчас каждый второй юнец считает себя супер мастером, единожды поменяв динамик или сенсор. Ну а что? Буквально позавчера выдал аппарат, леново, после падения нет сети, виноват был отвал процессора. Перекат спас ситуацию. Сейчас же, гадать о неисправности лишь по фото платы, нет смысла, не экстрасенсы же ведь, диагностика всё покажет, без неё ничего однозначного…
Я даже не удивлюсь, если мамка окажется не от этого планшета))
Встречались сервисы которые перекидывали платы между клиентскими аппаратами — тем самым тянули время и делал деньги, а потом говорили что нельзя сделать.
Без машины
Это мне напоминает одного «супер мастера» у нас. К нему приходит аппарат и если он видит глупость клиента, то всё что живое меняет на мёртвое и отдаёт со словами «невозможно отремонтировать», ещё у него есть один хитрый ход, если приходит невключайка, он, по возможности делает, НО! требует от клиента нереальных денег за ремонт, ссылаясь на сложность, если клиент не плАтит, то отдаёт аппарат якобы без ремонта и со словами что никто его не сделает, а сам при этом намеренно уничтожает компоненты высокими напряжениями. К счастью мне довелось поработать с этим человеком совсем не долго. И теперь частенько после него то невключайки с убитыми напроч платами приносят, то полнве расчленёнки… Как не прискорбно констатировать, но таких «мастеров» становитсч всё больше… Стыдно за нашего брата становится. А были ж времена, когда мы были востребованы очень сильно… Эх… Замена передатчика на нокии 3310, перекат процов на сименсах, а сколько раз приходилось банально толкать батарею на 191-ых моторах и менять или пропАивать разъёмы зарядки, и ведь никому не приходило в голову обманывать…
Источник: www.drive2.ru
LENOVO Schematics Manuals PDF
This page you’ll find some Lenovo Mobile Phone Service Manuals PDF above.
Chinese manufacturer of a variety of ready-made computer systems — desktops, laptops, netbooks, nettops, tablet PCs, smart phones and PDAs. Included in the top five PC manufacturers.
Founded Lenovo in 1984, he and his associates founded the company with a fairly banal name of New Technology Developer Inc. Financing took over the Chinese Academy of Sciences. Initially, the new company is mainly engaged in the supply of computers in China, as well as their adaptation to the Chinese characters.
In 1986 the company changed its name to the more extravagant Legend Group.
By the early 90-ies of the last century, Legend matured and before the release of its own model of the PC. Two years later came the first company laptop. In 1996, the first server is created. Generally, the 90 years of the 20th century — a period of rapid development of the company. From little-known vendor, Legend is converted first into a leading supplier in the entire Asian region (in the future and the Pacific), and then in one of the largest computer manufacturers.
In the new century, the range of products is expanding even more. There are both ultra desktops and supercomputers. Legend is prepared to enter the international market. One element of this training is becoming and change of name to Lenovo. According to the version presented on the Internet, this name comes from «De Novo», which means «new beginning — no links with the past», but what a change «De» to «the Le» (the first syllable of the old name) looks quite logical solution.
The name, by the way, turned out to be very successful.
2005 became a landmark for the company — Lenovo buys IBM’s division dedicated to the manufacture of personal computers. The deal amounted to 1.25 billion US dollars. The first systems with Lenovo logo out on the market a year later. Mindful of the fact that these computers are descended from IBM, the market received them graciously. Equally loud transaction served as an excellent advertisement for Lenovo, and was a good springboard for a leap into the turbulent waters of the international market.
According to the deal, the company can use the IBM brand until 2010. But the right policy for the gradual promotion of its own brand, has brought good results.
I tried over the company and in the market of smartphones and communicators. However, in early 2008, the unit Lenovo Mobile Communication Technology was sold to Hony Capital. Lenovo does not quite firmly standing on their feet and mobile business only slowed down its development. However, in late 2009, mobile business was bought back.
The company’s headquarters (the full name of Lenovo Group Limited) located in Morrisville, USA. Just two hubs are located in Beijing, China and Singapore. There are also research cents. Production facilities are spread across the whole world.
Read — BLACKBERRY Smartphone Manuals PDF https://www.mobile-manuals.com/lenovo/» target=»_blank»]www.mobile-manuals.com[/mask_link]
Как включить планшет без аккумулятора напрямую от блока питания
Почему в портативной аппаратуре возникают проблемы с питанием, аккумуляторами и зарядными устройствами? Оказывается, они появляются в основном из-за аварийного отключения питающих цепей контроллерами.
Литиевые аккумуляторы, эффективно работающие в переносной технике, были открыты давно. Но они практически не использовались из-за «капризов» зарядки. При разряде такой батареи ниже нормы, если поставить её вновь на зарядку даже с номинальным для неё током заряда, аккумулятор быстро нагреется и взорвётся. Поэтому литиевые элементы, предназначенные для эксплуатации в мобильных устройствах и планшетах, оборудуют контроллерами, обеспечивающими строгое соблюдение всех режимов работы.
Когда внутреннее сопротивление элемента аккумулятора при его разрушении становится вне нормированного диапазона, контроллер отключает такой прибор, не допуская его к эксплуатации.
Кроме того, в планшетах стоят контроллеры, обеспечивающие правильную развязку питания от внешнего источника, батареи и подпитки от USB-интерфейса. Чтобы знать, как включить планшет без аккумулятора, необходимо понимать схему питания устройства и работу контроллеров – как внутрипланшетного, так и внутриаккумуляторного.
Какой блок питания нужен
Главное условие – согласование мощности адаптера электропитания. Обычные зарядные устройства – с максимальным током 1-2 ампера. Если вспомнить формулы из курса физики, то при напряжении 5 В мощность не превысит 10 Вт. Этого недостаточно, чтобы подключить планшет. А мощные блоки питания без ограничения или защиты по току при неисправностях могут окончательно сжечь силовые SMD-детали устройства так, что восстановить прибор будет невозможно или проблематично.
- Если имеется информация о параметрах напряжения и тока блока питания, который поставлялся с планшетом, для замены устройства подойдет аналогичный по максимальному току с таким же напряжением. Может, но это не значит, что он обязательно подойдёт. При максимальном токе напряжение на выходе блока питания не должно «проседать» ниже 4,2 В.
- Если напряжение падает, необходимо увеличить мощность источника электроэнергии, но только до значения тока, превышающего номинальную величину не более чем на 20%. Иначе неисправность следует искать внутри планшета. Чаще всего такое бывает из-за утечки электролитических конденсаторов, вздутие которых говорит об их неисправности.
- Если неизвестно, какой блок питания использовался, то необходимо применить лабораторный. Или любой мощный с индикацией напряжения и тока, с регулируемой электронной защитой в диапазоне от 2 до 5 ампер в зависимости от мощности планшета. Естественно, такое устройство понадобится лишь для пробного включения и настройки гаджета.
Требования к источнику энергии:
- напряжение – не больше 5,2 В;
- уровень пульсаций – не выше 1-2%;
- максимальный ток блока питания – выше 20% и не меньше номинального тока аккумулятора (не путайте с ёмкостью АКБ).
Мнение эксперта
Алексей Бартош
Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.
Для первого запуска желательно, чтобы источник питания имел индикацию и регулируемую защиту по току в диапазоне номинальной мощности устройства. Впоследствии блок питания подбирают исходя из тока удачного запуска и номинальной мощности потребления при безотказной работе мобильного устройства.
Как запитать через разъём питания
Самый простой способ, как включить неработающее ранее устройство, – запустить планшет без аккумулятора.
Иногда зарядка изношенной батареи берёт на себя всё полезное напряжение, так что для запуска планшета мощности недостаточно. Для этого проделывают такие манипуляции (если проблема не решилась, приступают к следующему пункту):
- извлекают аккумулятор, подключают планшет к блоку питания через соответствующий разъём и запускают;
- проверяют целостность провода питания;
- меняют на короткий шнур;
- измеряют напряжение на клеммах, к которым подключалась АКБ (оно не должно быть ниже 4,2-3,6 В при включенном блоке питания в момент запуска планшета);
- если искомого напряжения нет или оно занижено, то проблема в разъёме питания – необходимо пропаять его выводы, при возможности заменить;
- при исправном разъёме и наличии на выводах, идущих на плату, напряжения питания, но при отсутствии его на клеммах, предназначенных для аккумулятора, неисправность – в контроллере заряда или в его силовых ключах.
Если напряжение на аккумулятор подаётся, а планшет всё равно не запускается, то переходят к следующему пункту нашего описания.
В зависимости от модели планшета возможно использование неправильной пары разъёма питания, приведшей к повреждению. Например, разъемы DJK, часто применяемые для таких целей, имеют диаметры центрального электрода, очень близкие по размеру с разными пропорциями. Для наглядности представлена таблица некоторых их экземпляров.
| Ø штыря | 0,7 | 1,0 | 1,1 | 1,35 | 1,5 | 1,75 | 2,1 | 2,5 | 3,1 |
| Ø ствола | 2,35 | 3,8 | 3,0 | 3,45 | 5,5 | 4,0 | 5,5 | 5,5 | 6,3 |
| Код устройства | 135 – 018 | 135 – 020 | 135 – 037 | 135 – 002 | 135 – 022 | 135 – 024 | 135 – 003 | 135 – 039 | 135 – 028 |
Таблица разъемов DJK
Из таблицы видно, что DJK-11A, DJK-11G и DJK-00B имеют диаметр ствола 5,5 мм, а толщина центрального штыревого контакта у них разная. Понятно, что если основной наружный штырь влезает и не сильно болтается, то считают, что разъём подходит. При этом не обращают внимания на центральный, через который идёт основной ток питания. А он может болтаться, греться или вообще не влезать, а амортизировать. У DJK-разъемов центральный электрод с амортизацией, и если он не вставляется, то надёжного контакта не может быть.
Подключаем питание напрямую к плате вместо аккумулятора
Возможно питание планшета без батареи, если подключить вместо неё аналог – блок питания. Сначала защиту по току лабораторного или иного блока питания устанавливают примерно на 1,8 А и делают попытку включения устройства. Если источник входит в защиту, то добавляют ток и продолжают попытки включения до тех пор, пока не запустится планшет.
Иначе неисправность ищут внутри планшета. Чаще всего проблема бывает из-за утечки электролитических конденсаторов, вздутие которых говорит об их неисправности высокого потребления тока. Если защита не срабатывает и прибор не включается, то неполадки ищут и в самом мобильном устройстве.
Первое включение, если планшет запустился, не должно быть более 1 минуты. Необходимо выключить устройство после первого удачного запуска средствами операционной системы – функцией завершения работы. После этого следует убедиться, что все детали, имеющие радиаторы и мощные интегральные микросхемы, не перегреваются.
Для установки временного разъёма питания припаивают провода к тем точкам платы, ведущим к клеммам аккумулятора, с которых производился удачный запуск планшета. При этом необходима строгая проверка соблюдения полярности. Если есть свободное место, то параллельно питанию добавляют электролитический конденсатор ёмкостью 1000 мкФ и напряжением 6,3 В.
