Это наверное самая простая и стабильная схема металлоискателя с довольно неплохими характеристиками. Даже если вы только начинающий радиолюбитель, собрать её не составит особого труда, если конечно строго следовать инструкции по сборки металлоискателя Пират. Не дороговизна всех компонентов, делает его металлоискатель пират доступным для всех желающих. В этой статье вы найдёте схему металлоискателя Пират и подробную инструкцию по его сборке.
Характеристики металлоискателя Пират
- Потребляемый ток 30-40 мА
- Напряжение питания 9-14 вольт
- Дискриминации нет, реагирует на все металлы
- Чувствительность монета 25 миллиметров — 20 см
- Крупные металлические предметы — 150 см
Питание металлоискателя пират
Запитать схему устройства можно как от батареек, так и от аккумуляторов. Подойдёт любой понравившийся источник питания, главное чтобы напряжение питания было не больше 14 Вольт и не меньше 9 Вольт. И самый главный момент — не рекомендую использовать источники питания более 1,5 Ah, так как можно просто напросто спалить плату.
3 КИТ конструктора дешевле 1,5$
Катушка для металлоискателя Пират
Поисковая катушка для металлоискателя Пират, тоже изготавливается несложно. Наматывается на оправе 190 мм. и содержит 25 витков провода ПЭВ 0.5 мм. Довольна распространенный способ намотки катушки на пяльце для вышивания, по диаметру оно как раз подходит. Лично я беру обычную кастрюля, наматываю на ней катушку и стягиваю всё это изолентой, затем делаю каркас из тонкой фанеры и закрепляю её на нём. Вариантов каркаса достаточно много, поэтому необязательно использовать фанеру, главное чтобы он был не металлический.
Необходимые детали
Схема металлоискателя пират
Металлоискатель пират состоит из передающего и приёмного узлов. Передающий узел состоит из генератора импульсов который собирается на микросхеме NE555 и мощного ключа, на транзисторе IRF740. Приёмный узел состоит из микросхемы К157УД2 и транзистора BC547.
На самом деле, детали достаточна распространенные но если всё таки вы не смогли их найти, попробуйте применить аналоги. Таймер NE555 можно заменить на отечественный аналог КР1006ВИ1, Вместо транзистор IRF740, можно поставить любой биполярный NPN структуры с Нкэ не ниже 200 вольт, можно даже выпаять из энергосберегающей лампы или зарядки от телефона, на крайний случай, подойдет даже КТ817. Транзисторы BC557 и BC547, на отечественные КТ3107 и КТ3102. У операционного усилителя К157УД2 есть полный аналог КР1434УД1В, так же его можно заменить на импортный TL072, но в этом случае, нужно будет переделать распиновку платы, так как у него 8 ног. Металлоискатель Пират на TL072 у меня тоже есть, схема и плата лежат в общем архиве. Кстати генератор импульсов можно собрать и на транзисторах:
Немного о деталях
Конденсаторы C1 и C2 обязательно должны быть плёночными!
Переменные резисторы для настройки нужно соединить так:
Сборка металлоискателя Пират:
Для начала конечно же нужно подготовить плату. Для этого открывает программу Sprint-Layout и печатаем заготовку нашей будущей платы, затем переносим рисунок любым удобным способом на подготовленную плату, протравливаем её и насверливаем отверстия для деталей. Я использую технологию ЛУТ, хотя лазерного принтера у меня нет, делаю на работе.
Но когда нет возможности напечатать на лазерном принтере, то можно сделать рисунок на струйном, затем отрезать стеклотекстолик нужной формы, приложить рисунок к плате и острым предметом отметить дырочки, затем насверлить и перманентным маркером нарисовать дорожки вручную. Ну или через копирку перевести.
Обязательно нужно зачистить плату мелкой наждачной бумагой и обезжирить ацетоном перед нанесением рисунка, так и изображение хорошо переведётся и процесс травления будет быстрее и надёжнее. После того как плата протравится, необходимо снова ацетоном стереть тонер или маркер и немного потереть наждачной бумагой.
Затем берём паяльник и лудим дорожки оловом. После лужения, обязательно стираем ацетоном лишнюю канифоль, дабы избежать проблем в будущем. По желанию, можно прозвонить дорожки.
Теперь необходимо припаять все детали на плату. Для этого так же открываем печатку в программе Sprint-Layout и смотрим где какие детали располагаются. Я настоятельно советую вам, поставить панельки для микросхем, на всякий случай. Первым делом припаяйте перемычки, их в схеме 2, и одна находится под микросхемой NE555, так что если вы про неё забудете, неисправность будет найти сложно, так как я уверен, вы за эти перемычки и не вспомните! В качестве перемычки, подойдут ножки от резисторов.
Когда все детали на месте, остаётся только припаять отводы на переменные резисторы, катушку, динамик и питание.
Правильно собранная схема начинает работать сразу, без каких либо настроек! Катушка как я говорил выше, наматывается на оправе 19-22 см и содержит 25 витков. Для поиска более мелких предметов, можно намотать катушку по меньше 15 см — 17 витков или 10 см. — 13 витков. Для поиска чермета конечно лучше использовать катушку диаметром 19 см.
Хочу сказать пару слов о тональности звука. Мне он показался слишком грубым. Изменить тональность, можно путём подбора конденсатора С1, я заменил его на 47nf и звук стал более высоким.
Динамик лучше брать типа 3ГДШ TRYD 4070-02 8Ом так звук будет гораздо мощнее, я заменил старый динамик в своём металлоискателе именно на него. Так же, очень хорошо справляются и динамики от наушников.
Ссылку на печатную плату, а так же список деталей необходимых для сборки Пирата которые очень дёшево можно купить на Aliexpress с бесплатной доставкой, находятся в конце статьи по видео!
И напоследок, видео работы металлоискателя Пират:
На моём сайте sdelaysamodelku.ru Вы найдёте множество полезных самоделок и радиосхем. Подпишитесь на мой канал в Яндекс.Дзен, чтобы первыми узнавать о новых публикациях! Ссылка на мой канал: zen.yandex.ru/sdelaysamodelku
Источник: sdelaysamodelku.ru
Простой металлодетектор с Алиэкспресс
Недавно получил очередную посылку с Алиэкспресс. Пришёл конструктор «сделай сам», металлодетектор, на радость ребёнку.
Я заказывал комплект с простеньким пауэрбанком (ссылка на покупку). Удобная штука, служит также ручкой чтобы держать металлодетектор. Конечно, приходит он без элементов питания, так что у вас в запасе должен быть аккумулятор серии 18650.
На картинке ниже сожержимое посылки. Как видно, большинство элементов схемы (а это SMD-компоненты, то есть для монтирования на поверхность) уже установлены. Остаётся припаять не так уж много: конденсатор, выключатель, подстроечный резистор, светодиод, пищалку и USB-разъём. При монтаже нужно обратить внимание, что у светодиода, пищалки и конденсатора есть полярность, которую нельзя перепутать.
Принцип работы
Конечно, приведённое устройство нельзя назвать полноценным металлоискателем, чувствительность его очень низка. Обратимся к схеме устройства. Я не указал на ней выключатель и светодиод, думаю, читатели легко разберутся где их разместить.
Принципиальная схема металлодетектора
Есть разные варианты металлодетекторов, данная схема работает на принципе срыва генерации.
Итак, на транзисторе T1 собран генератор. Положительная обратная связь в нём осуществляется через катушки индуктивности L1 и L2. Они выполнены прямо на печатной плате. Именно через индуктивную связь колебания передаются из коллекторной цепи транзистора T1 в базовую цепь, обеспечивая генерацию.
Пока генератор работает, транзистор T2 открыт, значит, на его коллекторе плюс, который попадает на базу T3 и надёжно закрывает этот транзистор. Пищалка молчит.
Когда вблизи катушек L1 и L2 оказывается металлический предмет, режим генерации нарушается. Если совсем упрощённо, часть энергии электромагнитного поля тратится на наведение токов в металле, и на положительную обратную связь энергии уже не хватает. Генерация срывается, транзистор T2 закрывается (его база садится на «плюс» через L2), зато открывается T3 и на пищалке появляется напряжение.
Если мой осциллограф не врёт, то поначалу генерация не срывается полностью. Лишь только уходит частота и уменьшается амплитуда колебаний. Но этого уже достаточно, чтобы T2 частично закрылся и на базе T3 появился достаточный для открытия транзистора потенциал. Конденсатор C4 служит фильтром, замыкая через себя переменную составляющую тока, чтобы не было помех в работе T3.
Скажу ещё пару слов о подстроечном резисторе R2. Он регулирует чувствительность металлодетектора. Сам по себе R2 является элементом отрицательной обратной связи, то есть он мешает генератору. Представим, что смещение на базе T1 растёт. Растёт и ток через транизистор, значит, большее напряжение начинает падать на R2.
И включено это напряжение плюсом к эмиттеру, то есть оно стремится уменьшить напряжение база-эмиттер, закрыть транзистор.
Чем больше сопротивление R2, тем сильнее оно мешает транзистору усиливать. Оно должно быть установлено таким, чтобы генератор работал «на грани». Тогда металлодетектор будет чувствителен к малейшим изменениям состояния индуктивностей L1-L2.
В заключение видео работающего устройства.
Источник: all-electronic.ru
Как быстро собрать металлоискатель из китайского мультиметра
Представим распространенную проблему: вам необходимо найти арматуру в стене, а металлоискателя нет под рукой. Как бы невозможно это ни казалось, но металлоискатель для таких целей можно сделать самому всего за 5 минут, без преувеличения.
Основой нашему прибору послужит обычный китайский мультиметр, который есть почти у каждого. Модель или марка значения не имеют.
Понадобится
- Мультиметр, если нет закажите на Али Экспресс — http://ali.pub/59olb8
- Проволока эмалированная медная 0,3 мм.
Изготовление металлоискателя

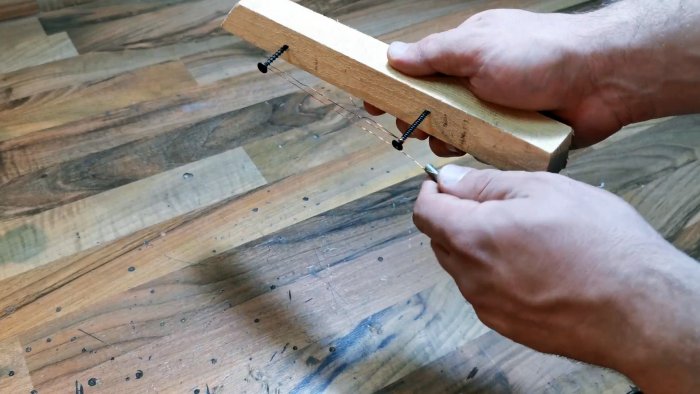

В деревянную рейку вкручиваем 2 самореза на расстоянии 15 см. Наматываем на них 60 витков провода.
Вывинчиваем саморез, снимаем намотку, формируем круг.

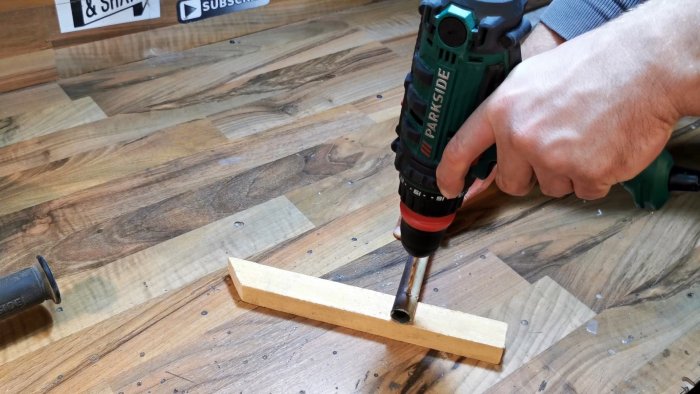

Берем трубку и сверлим отверстие от края на расстоянии 2-3 см.

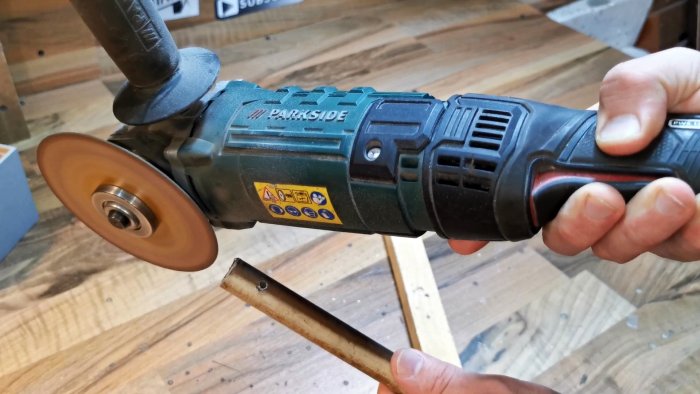

Болгаркой делаем пропил.

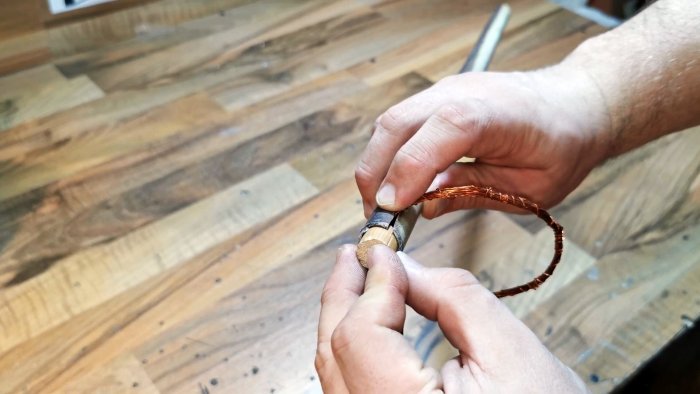

Вставляем катушку и фиксируем деревянным чопиком.

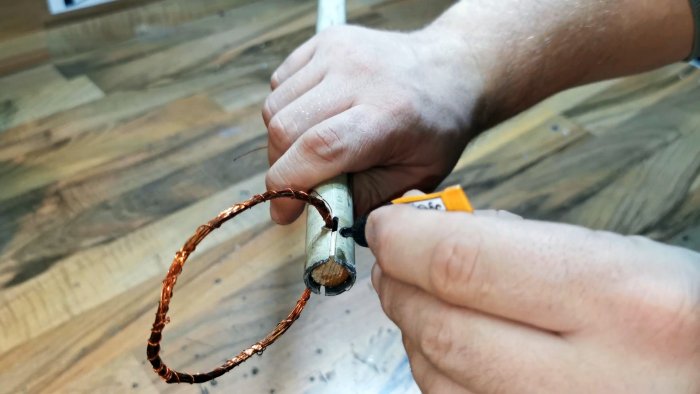

Чтобы катушка не крутилась, сажаем на клей.

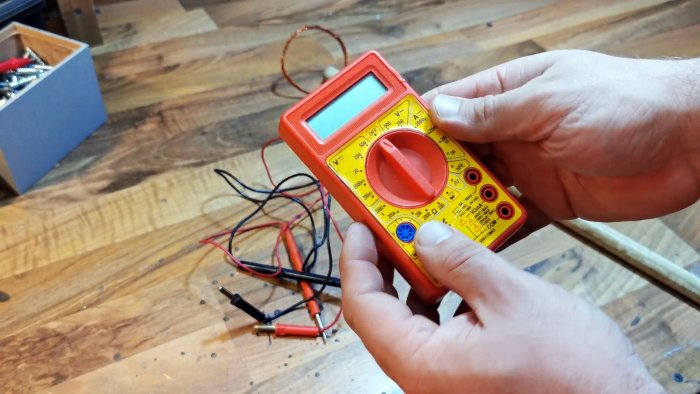

Берем мультиметр, отрезаем щупы, зачищаем провода на концах.

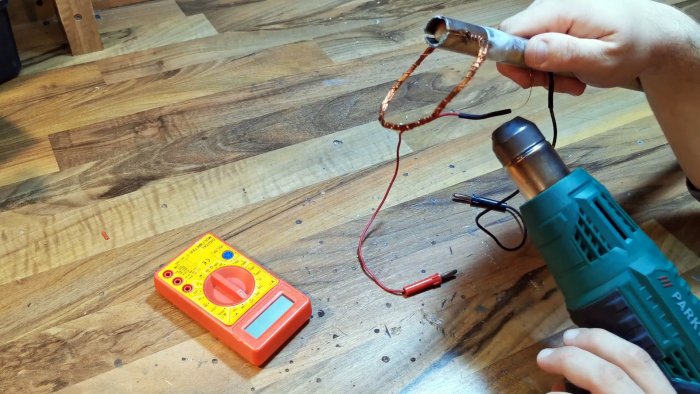

Подключаем к выводам обмотки, надеваем термоусадку и обдуваем феном.

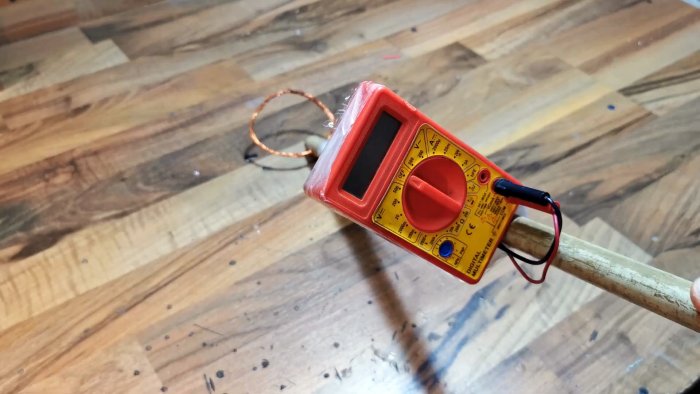

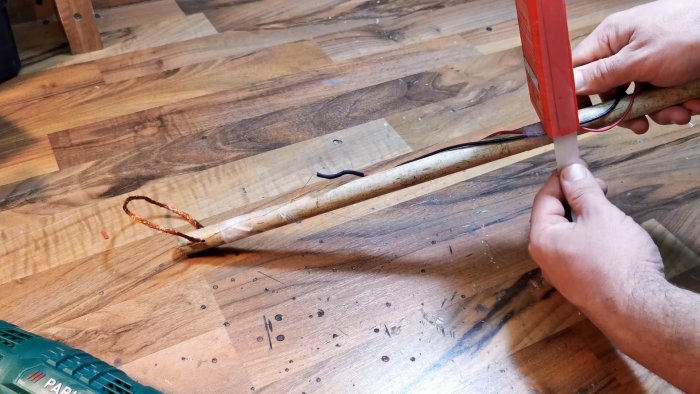

Скотчем приматываем мультиметр и провода к к шанге.
Металлоискатель готов к работе.
Как пользоваться. Испытания на местности

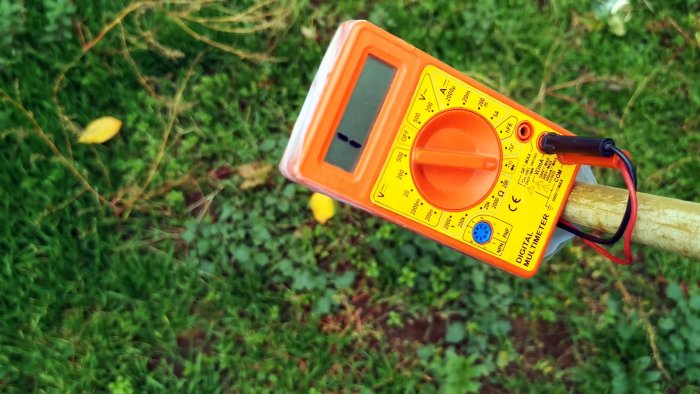

Мультиметр устанавливаем в режим «звуковой прозвонки» она же проверка диодов.
Изначально индикатор уходит за пределы и показывает высокое сопротивление.

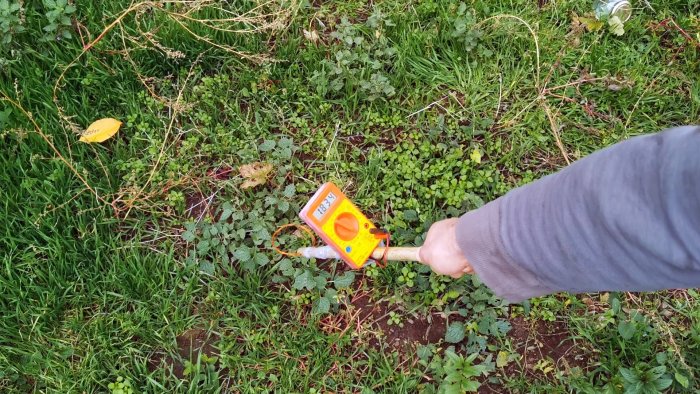

Производим поиск.
Как только в поле зрения катушки появится металл, то ее индуктивность будет изменятся. В результате чего на индикаторе отобразится значение.

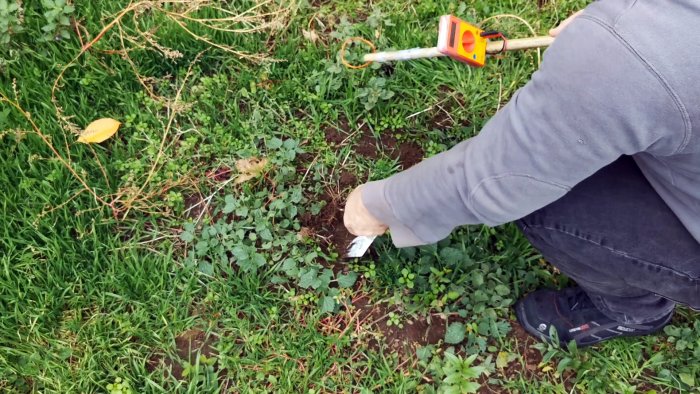

Пробуем выкопать находку.
Промоем в воде.
Нашелся небольшой слиток с включенным в него металлом.
Совет по настройке: Чтобы увеличить чувствительность, можно смотать пару витков с катушки, тогда порог срабатывания будет выше. Но в этом случае изначально могут быть высокие значения, которые будут уменьшаться при поиске металлов.
Рекомендация по поиску: мультиметр не измеряет индуктивность катушки, а лишь реагирует на всплески изменения токов в проводнике. Поэтому, для точного поиска катушка всегда должна находится в движении. Если металл попал в нее и стоит без движения, то прибор показывает высокие значения, как только движение началось, металлоискатель стал «видеть» металл.
