Димером называется устройство для регулирования яркости свечения ламп (от английского to dim – затемнять). Такой прибор можно купить, а можно сделать своими руками.
Схемы диммера на 220в для ламп накаливания
Яркость горения лампы накаливания зависит от тока, протекающего через нее. Самый простой способ регулирования – поставить последовательно с лампочкой реостат или потенциометр. Этот способ не используется по нескольким причинам, одна из которых – низкая энергетическая эффективность. Мощность, не дошедшая до нити лампочки, бесполезно рассеивается на потенциометре, и никакой экономии энергии не происходит. Поэтому для регулировки яркости используют другие принципы.
Например, питание импульсами тока, которые усредняются тепловой инерцией нити лампочки накаливания и инерцией человеческого зрения. Чем короче импульсы, тем меньше средний ток, тем более тусклый свет излучается лампой. По этому принципу работает регулятор уровня яркости, принципиальная схема которого приведена на рисунке. По такой схеме с небольшими вариациями строятся промышленные диммеры для ламп накаливания у разных производителей.
Регулятор мощности на симисторе из Китая переделка
Одним из достоинств этой схемы диммера на симисторе служит простое подключение. Регулятор включается в разрыв провода питания, как обычный выключатель.
В начале положительной полуволны конденсатор С1 начинает заряжаться. Скорость нарастания напряжения на нем устанавливается потенциометром R1. Как только напряжение достигнет уровня открывания динистора VS2, он сформирует импульс, открывающий симистор VS1. Ключевой элемент откроется, через него пойдет ток и лампа начнет гореть. При переходе напряжения через ноль симистор закроется, а во время отрицательной полуволны процесс повторится.
Конденсатор С2 совместно с резистором К2 образуют цепочку для защиты симистора от перенапряжений.
Время открытого состояния определяется временем заряжания конденсатора. Если сопротивление потенциометра R1 увеличить, конденсатор будет заряжаться медленее, симистор откроется позже относительно перехода напряжения через ноль. Увеличивая сопротивление, можно добиться укорочения импульсов тока через лампу вполоть до ее полного затухания. Уменьшая сопротивление, добиваются увеличения времени открытого состояния симистора и яркости свечения нити.
Если собирать диммер самостоятельно, то эта схема, пожалуй, оптимальна. Симистор в ней должен быть рассчитан на напряжение не менее, чем 400 вольт, а его рабочий ток определяется током нагрузки. Остальные компоненты должны выдерживать амплитудное напряжение сети (310 вольт в нормальном режиме) и иметь номиналы, указанные на схеме. Других требований к ним нет.
Китайский регулятор мощности на семисторе на 2 кВт с AliExpress Диммер Бытовой обзор
Схемы регуляторов мощности для светодиодных ламп
Регулирование яркости светодиодных ламп имеет свои особенности. LED-лампы, которые можно включать в сеть 220 вольт непосредственно, вместо ламп накаливания, оснащаются дополнительными устройствами – драйверами. Их назначение – стабилизировать ток, протекающий через светодиоды, вне зависимости от колебаний напряжения в сети. Сам принцип такого регулирования противоположен задачам диммирования – если пытаться менять ток через лампу, изменяя среднее напряжение с помощью тиристоров или симисторов, драйвер будет пытаться компенсировать данное воздействие, стараясь удержать ток в заданных пределах. Лампы, оснащенные такими драйверами, относят к классу недиммируемых.
Существуют и драйверы, позволяющие производить диммирование обычным способом. Их входные цепи отслеживают среднее напряжение на входе и, соответственно, регулируют ток через светодиоды. Такие лампы стоят несколько дороже и менее распространены. Отличить диммируемый светильник от недиммируемого можно по специальному значку.
В отдельную группу надо выделить светодиодные светильники, вместо полноценного драйвера у которых установлен токоограничивающий резистор. Такое исполнение имеют все светодиодные ленты (и некоторые другие светильники). Их особенности:
- все они поддаются диммированию;
- их нельзя включать в цепи переменного тока.
Некоторые производители ставят на LED-ленты маркировку Dimmed. Это всего лишь маркетиногвый ход – недиммируемых светодиодных лент не бывает.
Вторая особенность обусловлена тем, что светодиоды крайне чувствительны к обратному напряжению, и во время отрицательной полуволны переменного напряжения легко выходят из строя. Поэтому приборы для регулировки их яркости в сети переменного тока строят по принципу «диммер-выпрямитель».
Такая схема сложнее в подключении. Включить ее в разрыв одного провода не получится.
Другой вариант – запитывать светильники от источника постоянного тока (этот метод часто используется для низковольтных ламп). В этом случае средний ток регулируется методом широтно-импульсной модуляции (ШИМ).
Светильник запитывается не постоянным напряжением, а импульсами равной амплитуды и частоты, но с регулируемой длительностью. От длительности зависит средний ток через светодиоды. Такие устройства обычно делают на специализированных микросхемах, а зачастую – на микроконтроллерах. Последний вариант позволяет получить неограниченные возможности регулировки и получения световых эффектов. Но несложный регулятор можно создать и на базе дешевой и распространенной микросхемы NE555 (КР1006ВИ1).
Частота импульсов в данной схеме задается элементами R1, R2, C1. Ее надо выбрать в пределах от 200 Гц до нескольких килогерц, чтобы не было заметно мерцания светодиодов. Транзистор выбирается в зависимости от мощности потребителя. При применении IRF7413 диммер может управлять током нагрузки до 13 А, но потребуется теплоотвод. Напряжение используемой светодиодной ленты (или другого LED-светильника) ограничено напряжением питания NE555 и составляет 5..18 вольт.
Источник: svetilov.ru
Диммер GL-0811A. Схема.
Как-то довелось ремонтировать такой регулятор. Установлен он в торшере.
Схемы в Сети не нашёл, поэтому нарисовал. Надеюсь, умельцам пригодится.

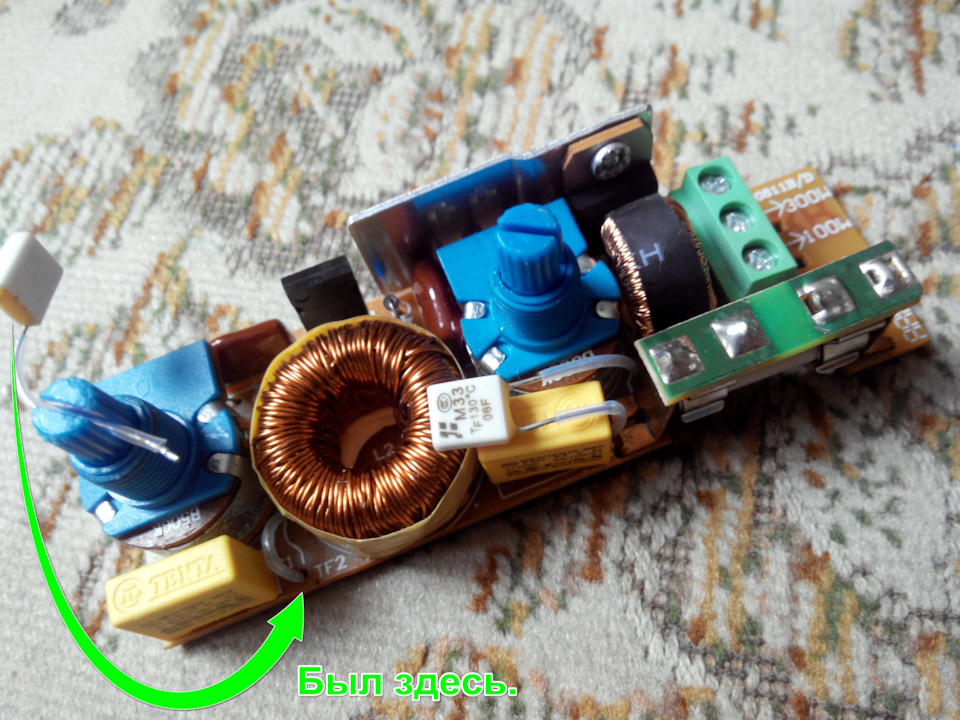

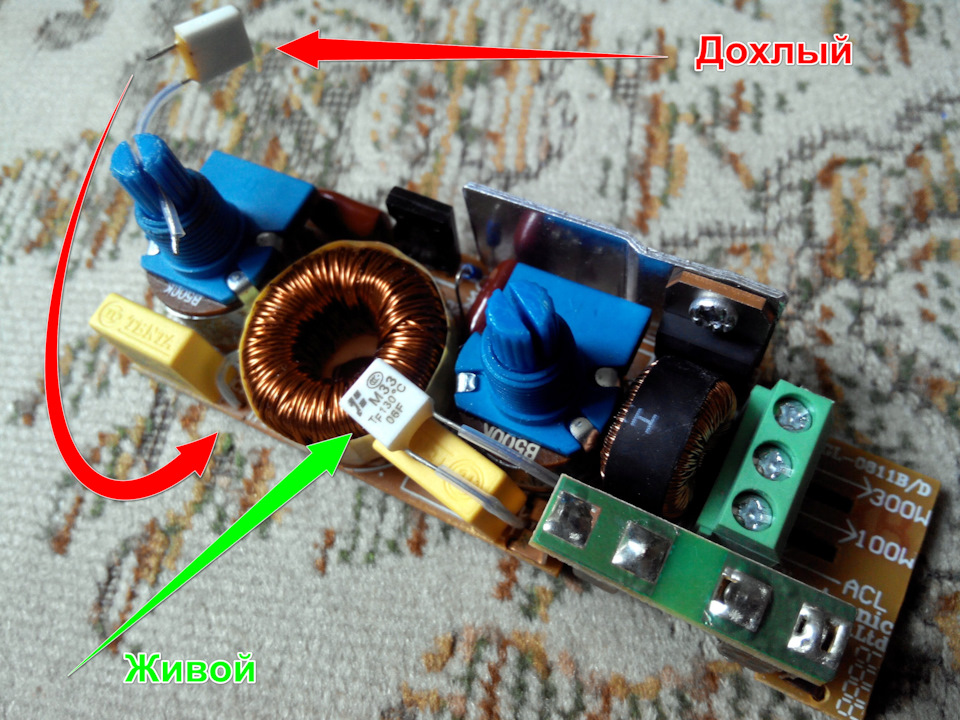

Неисправность была простая — сгорел один из двух термопредохранителей. Вместе с дорожками, правда:
Полный размер
Полный размер

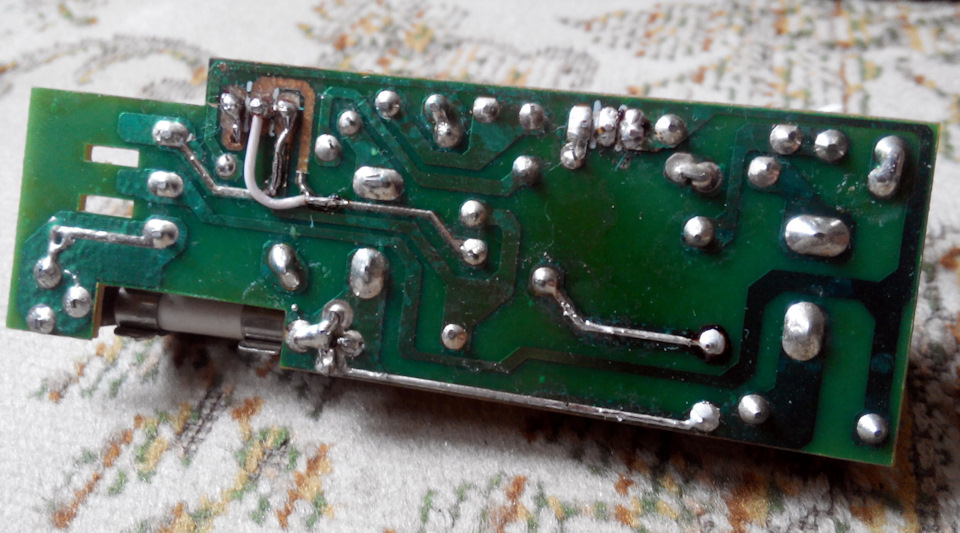

Под рукой ничего подобного не оказалось и я временно закоротил этот предохранитель его же ногой:
Полный размер
Это «временно» длится уже лет пять.
Ну и схема:
Источник: www.drive2.ru
Китайские диммеры
Физика. Если где то что то уходит значит где то что то прибавляется вот оно и греется. Нужно или радиатор увеличить или кожух снять или обдувать чем нибуть или проверить соответствие мощности и номинала симистора.
Catman кот-человек 1 7
23 Янв. 13, 19:14
Виноградное сырье для форумчан
Посл. ред. 14 Окт. 22, 18:50 от Андрей
Крик Специалист Магнитогорск 183 24
Отв.21 21 Янв. 14, 09:45
вот я и спрашиваю. как проверить соответствие мощности и номинала симистора. (извените)
Первый Кандидат наук СССР 370 46
Отв.22 21 Янв. 14, 10:28, через 43 мин
Проверить сопротивление тэнов и посмотреть номинал симистора на его корпусе потом по формуле http://www.homedistiller.ru/raschet-mownosti-tenov.htm вычислить мощность тэнов и в тырнете нарыть характеристики симистора. Можно купить ВАТТМЕТР
Посл. ред. 21 Янв. 14, 10:35 от Первый
Крик Специалист Магнитогорск 183 24
Отв.23 21 Янв. 14, 11:32
Первый, спасибо.
Sambedded Кандидат наук Vancouver 376 87
Отв.24 21 Янв. 14, 13:29
Ребят. по случаю заказал мне приятель диммер на 4квт. в упаковке нет ничего кроме самого диммера. подключил к сети. крутилка крутится всё в поряде (работает). но вот зараза греется не по детски. хз. мож он не расчитан на такую нагрузку. как проверить. не электрик я.
Крик, 21 Янв. 14, 09:26
Вообще-то надо
— Иметь в виду что указаны китайские киловаты. По нормальному больше 2Квт подключать не рекомендуется.А какой мощности у тебя ТЭН?
— Даже для 2-х киловатт надо либо поставить вентилятор либо радиатор в несколько раз побольще. Можно и то и другое сразу.
Крик Специалист Магнитогорск 183 24
Отв.25 21 Янв. 14, 14:49
Sambedded, 3 квт.
греется серьёзно. я думаю вентелятор не исправит положения. видимо нужно идти по другому пути.
ykh Профессор Екатеринбург 2.1K 541
Отв.26 21 Янв. 14, 14:55, через 7 мин
Крик, Радиатор от старенького процессора (квадратный, люминьевый)с вентилятором штатным помогут тебе. Симистор прямо к нему прикручивай на термопасту. И от старенького мобильного зарядника запитывай на 5В.
Первый Кандидат наук СССР 370 46
Отв.27 21 Янв. 14, 14:59, через 4 мин
Симистор должен иметь двукратный запас по току. Если такое есть то ставь или вентилятор или радиатор побольше и всё будет нормуль
Крик Специалист Магнитогорск 183 24
Отв.28 21 Янв. 14, 18:52
спасибо друзья.
Sambedded Кандидат наук Vancouver 376 87
Отв.29 21 Янв. 14, 21:20
Sambedded, 3 квт.
греется серьёзно. я думаю вентелятор не исправит положения. видимо нужно идти по другому пути.
Крик, 21 Янв. 14, 14:49
Есть очень хороший шанс что будет достаточно одного вентилятора. Проверь. Учти что сильнее всего он греется когда резистор выкручен на полную мощность . А температура радиатора в 70 градусов это допустимо для долгой работы.
Отв.30 29 Окт. 14, 14:52
Был у меня раньше такой китайский диммер. Подключил к нему 3 кВт. Грелся и вонял ужасно. Оказалось плавятся несколько дорожек, радиатор тоже грелся ужасно. Разобрал, пропаял дорожки, поставил радиатор от какого-то пентиума.
Не грелся и не вонял больше.
Гитарист Магистр Волгоград 203 8
Отв.31 17 Дек. 15, 11:40
Ребят а подскажите ссылкой на цифровой термометр чтобы с вкручивающимеся одним-двумя зондами был ( лучще чтобы проверенный) . А то я не силен в китайских шопингах .
jacksurik Студент Альметьевск 10
Отв.32 22 Марта 16, 10:28
Мне с Али пришел, АС 190-220в, а в описании 50-220в, шляпа какая-то
Trifle Доктор наук Томск 593 140
Отв.33 20 Мая 16, 09:18
Купил на Aliexpress такой диммер:
Ac220v 5000 Вт электронный регулятор напряжения SCR 30A для диммирования термостат + излучающих алюминиевый корпус
Девайсом полностью доволен. На ТЭНе 2.7КВт греется слабо.
Сделал уже четыре перегонки на 50-ти литровом кубе (кег).
Miroschnik Профессор Пескоград 2.4K 660
Отв.34 27 Сент. 16, 22:43
Ребята, подскажите как заставить такие диммеры работать стабильно на минимальных мощностях?
Например мне нужно 700ватт и 3000.
Так вот поймать их практически не возможно.
Либо 500 ватт либо 2500.
Что делать?
Посл. ред. 29 Сент. 16, 07:15 от Miroschnik
Zapal Научный сотрудник Амурская область 6.4K 4.2K
Отв.35 28 Сент. 16, 03:03
Самый лучший способ — правильно подобрать ТЭНы, что бы не было нужды 3-x киловатник на 500 ватт гонять..
А по электронике, как вариант — нужно их потенциометр ( измерить сопротивление) — и заменить аналогичным собранный из нескольких сопротивлений..
как пример — родной потенциометр 1 Мом. Заменяем на 500 + 250 +100 + 100 килоом.
Получится сетка диапазонов — грубая, мягкая и подстроечная..
Кто помнит, так было в ламповыx радиоприемникаx. Грубый указатель и рядом ручка мягкой подстройки..
Посл. ред. 28 Сент. 16, 03:05 от Zapal
Miroschnik Профессор Пескоград 2.4K 660
Отв.36 28 Сент. 16, 18:05
Какая нужна мощность подстроечных резисторов?
Есть такие синеникие, мнгооборотные, с болтиком под отвёртка, подойдут?
И соединяем ых последовательно, я правильно понял?
msg31 Научный сотрудник Барнаул 4.6K 2.5K
Отв.37 28 Сент. 16, 18:22, через 18 мин
Чем выходную мощность измеряешь?
Zapal Научный сотрудник Амурская область 6.4K 4.2K
Отв.38 28 Сент. 16, 18:28, через 6 мин
Какая нужна мощность подстроечных резисторов?
Есть такие синеникие, мнгооборотные, с болтиком под отвёртка, подойдут?
И соединяем ых последовательно, я правильно понял?
Никогда не задумывался о мощности этих резисторов.. брал любые потенциометры от регуляторов громкости..
с болтиком под отвёртка, подойдут
Подойдут — если крутить не надоест. Да — соединены последовательно..
cybervlad Доктор наук Moscow 591 72
Отв.39 28 Сент. 16, 19:23, через 56 мин
Все эти диммеры сделаны по одной схеме — переменный резистор, конденсатор, динистр и различаются только мощностью симистора и размером радиатора. Ценно только то, что готовая конструкция и печатная плата, не ковыряться самому.
Посл. ред. 28 Сент. 16, 19:25 от cybervlad
