Интересные электронные самоделки для авто и дома можно смастерить из подручных предметов и старой аппаратуры по простым схемам. А за счет пошаговых мастер-классов с фотографиями и описаниями это сделать еще проще. В своей работе начинающий мастер может применить лайфхаки, перечисленные в этом материале.
Линейный привод из дисковода и мотор-редуктора
Привод изготавливают из 4-миллиметровой латунной трубки и мотор-редуктора N20. Для работы нужна старая техника – дисковод.
- На первом этапе нужно демонтировать из дисковода шаговый двигатель с механической передачей червячного типа. Далее вынимают червяк и примерно по его длине обрезают трубку так, чтобы был небольшой запас.
Интересная Электроника с Алиэкспресс ОБЗОР
- На одном из концов сбоку проделывают отверстие диаметром 0,6 мм и запрессовывают трубку из латуни на вал редуктора.
- В проделанное отверстие нужно вставить штифт так, чтобы он попал в паз червяка. После место соединения следует зафиксировать паяльником, обрезать кусачками, отшлифовать до тех пор, пока поверхность не станет гладкой.
В результате можем получить такой экскаватор:
Беспроводной микрофон
Чтобы сделать микрофон в домашних условиях, нужны следующие детали:
- микрофонная головка;
- батарейка (12 В);
- конденсатор (1 мкФ);
- резистор (47 кОм и 100 Ом).
- эмалированный провод (0,5 мм);
- кварцевый автогенератор (10 МГц).
Для работы мастера применяют электронные схемы.
Для питания головки предназначен резистор R2, а для микросхемы – R1. Антенну, состоящую из тридцати витков, подключают на входе контакта 3. Затем можно начинать сборку. Данная схема предусматривает навесную установку.
- Резистор 100 Ом необходимо припаять к 4 контакту на микросхеме. Далее кембриком следует заизолировать контакт и припаять резистор 47 кОм.
- Следующий шаг – допаять конденсатор с соблюдением полярности. После этого можно припаять микрофон к конденсатору и резистору и сделать общий контакт с применением перемычек.
- Далее батарейку припаивают через разъем (он будет использоваться, как переключатель).
- Когда будет готова схема, можно приступать к изготовлению антенны: проволоку наматывают на сверло (оно будет применяться в качестве каркаса) и припаивают антенну по схеме.
- Разъем замыкают перемычкой (при этом включается микрофон).
Самодельную радиоэлектронику необходимо настроить на диапазон коротких радиоволн (10 МГц).
Автопереключатель гирлянд
Переключатель делается по простой инструкции «сделай сам». Чтобы создать самоделки своими руками, понадобятся следующие материалы:
- цилиндр из алюминия;
- широкий скотч;
- жесть;
- электрический двигатель с редуктором;
- суперклей;
- ПВХ-листы;
- переключатель;
- батарейка (3,7 В).
- Сначала собирают цилиндрический контакт (подойдет корпус от конденсатора): его ошкуривают, чтобы полностью очистить поверхность и обматывают клейкой лентой (5 мм с краю оставляют).
- После этого из бумаги следует вырезать шаблон, на него располагают изолированный цилиндр. На его поверхности вырезают дорожки для подключения электро гирлянд: в этих местах нужно оголить поверхность конденсатора.
- Далее на цилиндр приклеивают шкив моторчика. Следующий шаг – склеить корпус из ПВХ-ластов в виде буквы «П». В каждой стойке нужно просверлить отверстия для мотора и вала барабана.
- В центральной части цилиндра напротив шкива вкручивают винт. Здесь необходимо добиться соосности. После – барабан и двигатель закрепляют на станину.
- Следующий этап – нарезка жести на узкие полосы для трущихся контактов и замыкания цепи. Затем их выгибают и прикрепляют на станину с применением перемычки из пластика. Один из контактов располагают на неизолированном участке барабана.
- На контакты электрики советуют припаивать клеммы. Батарея подключают к мотору через переключатель. Затем проводок, идущий от кабеля питания, подсоединяют к крайнему контакту, который постоянно соприкасается с барабаном. После этого подключают остальные контакты. Проводки, которые остались, скручивают вместе.
Таким образом можно сделать авто переключатель своими силами. В результате получится интересное поочередное мерцание лампочек.
Фотореле для уличных светильников
Фотореле делается по схеме, и станет для дома полезным дополнением. Такие самоделки предназначены для управления уличным освещением.
Самое простое руководство:
- При изготовлении на плате размещают стабилизатор 7805 и датчик, состоящий из микросхемы lm358, фоторезистора, подстроечного резистора, обвязки. Реле с транзистором и блок питания можно спаять по отдельности, с применением навесного монтажа.
- Плату делают по методам ЛУТ и вытравливают в жидкости, содержащей перекись, лимонную кислоту, соль. Затем необходимо запаять детали. Фоторезистор советуют выносить на проводках с термоусадочными кембриками.
- БП выполняют на трансформаторе (напряжение на выходе – 11,1 В), диодном мосте в корпусе, конденсаторе.
- Также понадобится распределительная коробка для установки всех элементов. Для крепления платы и датчика применяется винт, а для БП и фотореле – стяжки.
Чтобы подключить питание пригодятся специальные разъемы.
USB-микроскоп из веб-камеры и фотообъектива
Такая электроника достаточно сложна в изготовлении, и для начинающих этот метод может показаться не таким простым.
- старый фотообъектив (фокус – более 50 мм);
- веб-камера;
- профильная трубка из алюминия (10х10 мм)
В работе рекомендуется следовать советам экспертов:
- Для начала требуется отсоединить микрофон. Кабель при этом понадобится припаять повторно. Кроме того, необходимо выпаять светодиод.
- Далее от веб-камеры откручивается объектив. На его место ставят другой, от фотокамеры. Предварительно определяют расстояние от матрицы при закрытой диафрагме. Фотообъектив крепится к трубке над самой матрицей, после веб-камера включается. При этом записывают два значения. Речь идет о расстоянии между веб-камерой и фотообъективом, при котором изображение выглядит наиболее четким, и расстоянии между объективом и рассматриваемыми предметами
- Трубка постепенно укорачивается, пока не будет оптимального баланса и максимального увеличения.
- Конструкцию микроскопа делают из пластиковых трубок, пластинок и клеевого состава. Затем плату помещают внутрь корпуса и собирают с объективом.
- Стойка изготавливается из алюминиевой трубки.
Источник: encom74.ru
Электроника
Простая но крутая овердрайв-фузз примочка для электрогитары на картонке
Начинающие гитаристы не всегда могут себе позволить купить дорогие фирменные гитарные педали но есть огромное желание
Опубликованно: Alex 9/11/2022
Регенеративный приёмник на MK484 (TA7642) с УНЧ от 1,5В
Если хотите собрать себе, например, для дачи простой и экономичный радиоприёмник то данный регенеративный радиоприёмник собранный
Опубликованно: Alex 8/5/2022
УВЧ для радиоприёмника FM, СВ, КВ, ДВ
В условиях, когда радиоприёмник неуверенно принимает радиостанции или вовсе их не ловит есть два выхода, это
Опубликованно: Alex 4/5/2022
Крона (6F22) li-ion своими руками
Предлагаю к рассмотрению ещё один вариант аккумуляторной кроны которую вы можете сделать своими руками. Предлагаемая схема
Опубликованно: Alex 28/2/2022
Радиолюбительский радиоприёмник ATS100 на Si4735 своими руками
На Алиекспрессе продаётся радиолюбительский радиоприёмник ATS100 с цветным дисплеем и большим количеством настроек. Хотя микросхема Si4735
Опубликованно: Alex 9/1/2022
Сумеречный выключатель на симисторе для лампы 220В
Мы уже писали о подобном датчике освещённости для включения лампы накаливания 220В на 40 Вт при
Опубликованно: Alex 31/12/2021
Автономный индукционный мини паяльник своими руками
Индукционный паяльник это довольно неплохой по своим показателям инструмент, он моментально разогревается, из-за этого его ещё
Опубликованно: Alex 17/12/2021
Модули заряда литиевых аккумуляторов 2S, 7,4В (8,4В) TP5100 и FM4256
Для заряда одно-баночных 1S Li-ion батарей на 3,7В существует несколько популярных модулей заряда, например, TP4056, в
Опубликованно: Alex 10/12/2021
Ручной электрогенератор из шагового двигателя принтера
Когда собираетесь куда-то в поход или на отдых на долгое время то желательно иметь при себе
Опубликованно: Alex 25/11/2021
AM, SW, FM радиоприёмник на Si4825-A10 своими руками
Если хочется собрать радиоприёмник своими руками, чтобы он при этом имел не только FM диапазон но
Опубликованно: Alex 13/11/2021
Переделка Денди: видеоусилитель, AV-mod, RF-модуль и звук
У многих клонов видеоигровой приставки Dendy отсутствует AV выход, а вместо него имеется лишь RF модуль,
Опубликованно: Alex 18/10/2021
Простой мини усилитель на микросхеме 8002B
Существует замечательная китайская микросхема 8002A, 8002B (CKE8002B, NS8002B, SC8002B, CSC8002B), это готовый усилитель НЧ, для которой
Опубликованно: Alex 5/10/2021
Светодиодные часы-пропеллер на Arduino (улучшенные)
Предлагаю вам сделать своими руками светодиодные часы-пропеллер на Arduino NANO, это улучшенный вариант предыдущих вращающихся часов,
Опубликованно: Alex 4/10/2021
Светодиодный светильник для освещения рабочего места с сенсорной кнопкой
При создании любого электронного устройства у радиолюбителя возникает дилемма — где взять для него корпус или
Опубликованно: Alex 8/9/2021
Устройство для разряда электролитических конденсаторов своими руками
При ремонте различной радиоэлектронной техники, особенно высоковольтной, которая питается от сети 220В часто бывает нужно разрядить
Опубликованно: Alex 6/9/2021
Мигающее сердце на светодиодах и оптроне, подарок на 8 Марта
Предлагаю Вам повторить очень простую но интересную самоделку, которая при хорошем оформлении может стать подарком для
Опубликованно: Alex 27/8/2021
Тестер светодиодных планок телевизоров и светодиодных лент
Если занимаетесь ремонтом техники то иногда приходится чинить LED подсветку телевизора или монитора, где очень часто
Опубликованно: Alex 18/8/2021
Регенеративный радиоприёмник из хлама
Регенеративный приёмник хорош тем, что обладает высокой чувствительностью и при этом не нужно строить сложные схемы,
Опубликованно: Alex 15/8/2021
Электронный конструктор из конструктора LEGO
Чтобы привлечь ребёнка к изучению радиоэлектроники нужно ему в игровой форме показать, как работают радиоэлементы, как
Опубликованно: Alex 6/7/2021
Правильное подключение выключателя с подсветкой 220 вольт
Мне как-то пришлось пару раз подключать кнопку на 220 В с индикатором на три контакта, одну
Опубликованно: Alex 2/7/2021
Зарядное устройство для Li-ion аккумуляторов на контроллере заряда HT3786D
Микросхема HT3786D – это контроллер заряда Li-ion аккумуляторов, интересен он тем, что его можно ещё использовать
Опубликованно: Alex 28/6/2021
Аккумуляторная крона без саморазряда для мультиметра своими руками
Бывает такая ситуация когда нужно срочно что-то измерить, включаешь мультиметр и тут как всегда в самый
Источник: bestdiy.ru
Блог
Всем доброго времени суток. В общем задача: имеется старенький опелёк, у которого с рождения отсутствует концевик ручного тормоза. Собственно необходимо добавить его, ну и звуковой и световой сигнали… Читать дальше
Иногда электричество отключается. Бывает такое. И в этот момент электронные часы, как правило, сбрасываются и их надо заново настраивать. Мне это надоело и я мечтал о часах, которые синхронизировались… Читать дальше
Здоровья Всем Господа! Как итог поднятого мною вопроса в предыдущей записи https://www.drive2.ru/c/642573562921629369/, КРАСАВЦЫ ВСЕ. И не ругайтесь, Вас и так мало осталось Немного поболта… Читать дальше
Здоровья всем Господа! Шарился в складе хлама и попал на глаза «Шурик» DeWalt 14в. мёртвый. Стало интересно в чём проблема? Приволок домой, раскидал и был немного удивлен начинкой… Мотор на много боль… Читать дальше

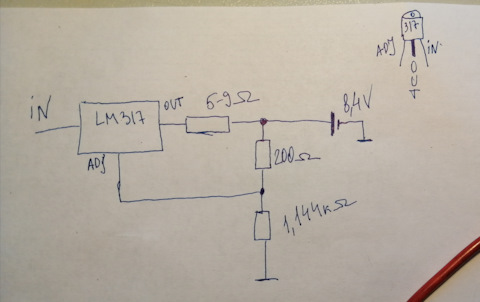

Задачка стояла запитать приемник, при этом чтобы дозаряжался аккумулятор и при отключении от сети оно само переходило на автономное питание. Для запитки 9 вольтами спокойно подходят два аккумулятора 1… Читать дальше

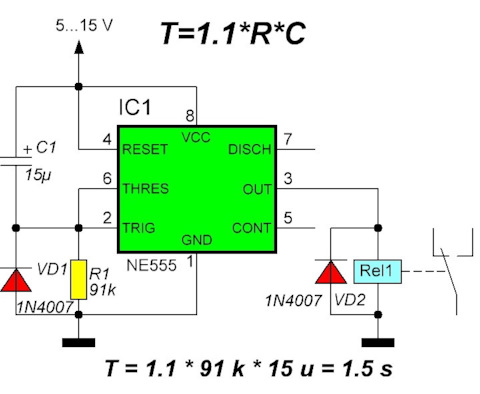

Доброго времени суток всем. Понадобилась задержка включения в автомобиле. Гугель подсказал, что таймер 555 поможет решить вопрос. Ни разу не радиолюбитель. Я скорее из тех, кто любит подглядывать за… Читать дальше
Друзья. Сей проект родился абсолютно случайно. Хотелось зелени в коридоре офиса и мы с коллегами соорудили дерево. Ну а девчата немного раскрасили. И уже потом появилось желание нарисовать солнце и лу… Читать дальше

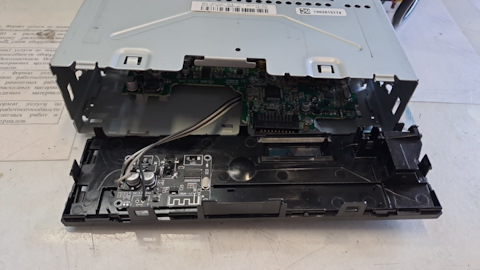

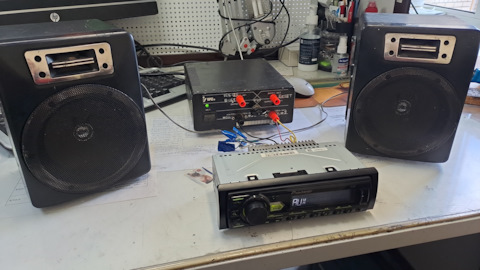

Опять я со своими блютусами. На этот раз жертвой опытов пала магнитола Pioneer MVH-09UBG — так называемый Пионер-половинка (из-за отсутствия привода). Была куплена для установки в машину сына. Наилучш… Читать дальше
Всем привет. В данной схеме С1 это электролит, а что если я заменю его например керамикой(несколько кондеров в параллель) или ещё чем нибудь? Просто схема будет работать в холодном гараже а у электрол… Читать дальше

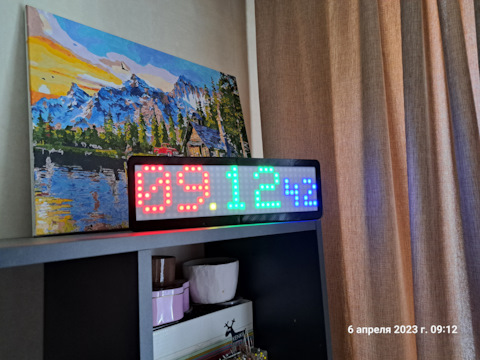

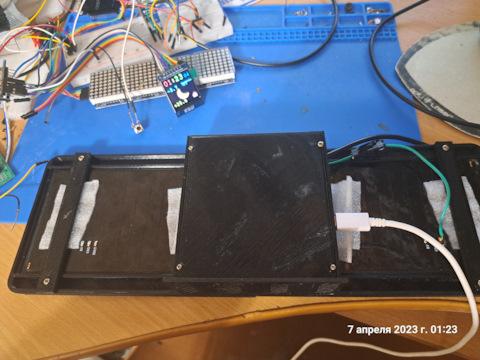

Доброго все времени суток. Собрал я такие часики WIFI, сердцем служит ESP8266 D1 MINI, матрица с драйвером 7219. Оригинальная статья ТУТ датчик для показа температуры в помещении Схема подключения К… Читать дальше
Все доброго дня, случилось это ещё в 2021 году, тогда я снимал гараж у одного дедушки и уже купил по соседству с ним гараж под восстановление. Там более 5 лет текла крыша в подвале гаража не было пола… Читать дальше

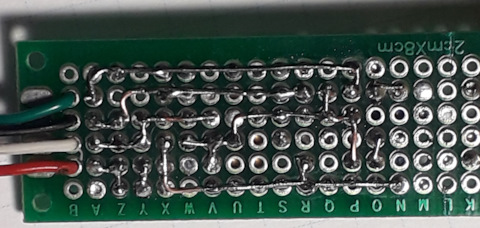

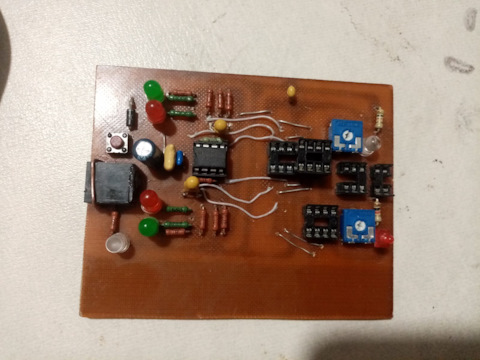

Собрал себе простой тестер-мигалку. В сети не попадалось ничего подходящего с готовой платой, поэтому спроектировал сам. Схема представляет из себя двухканальный автогенератор с частотой колебаний око… Читать дальше

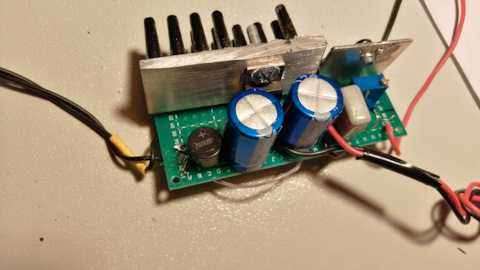

Всем привет! Начну с того что я накосячил. И спалил усилитель. Временами были потери звука от наваливания при езде и я счёл что пора бы поменять термопасту. Устроитель не новый и как заявили китайцы 8… Читать дальше

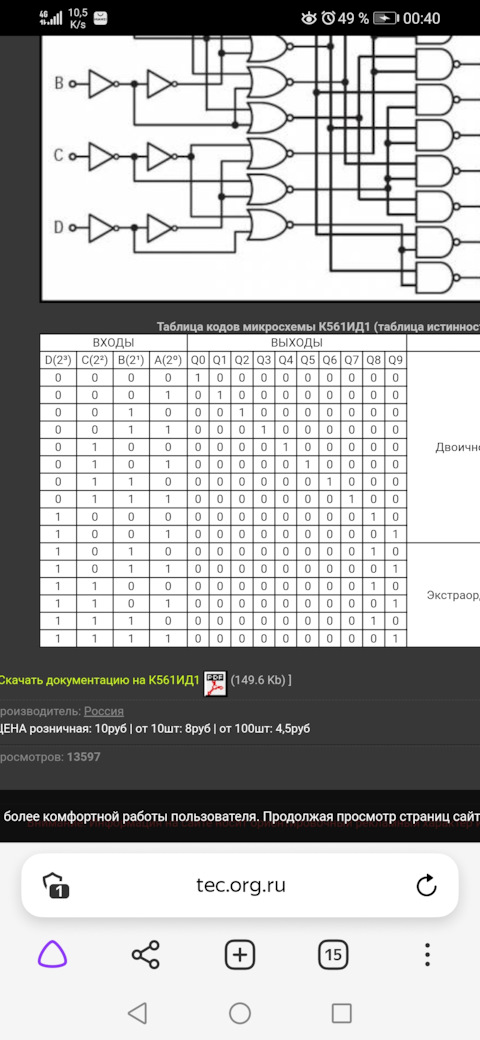

Всем привет. В электронике я крайне мало что понимаю. Суть вопроса: нужно чтобы на втором импульсе отключалась нагрузка. Импульсы будут единичные, кратковременные, между импульсами пауза будет около 1… Читать дальше

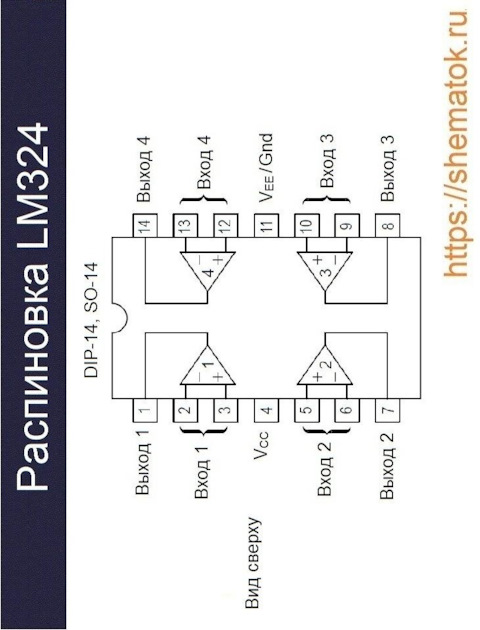

Здравствуйте, уважаемые! Предупреждаю и сразу прошу прощения! Та схема, что будет представлена ниже может вызвать инфаркт, слабонервным не смотреть! Прошу не ругаться. Нарисовано топорно и на скорую… Читать дальше
Всем привет. Достался комплект два радиомикрофона с базой ресивером. https://sl.Aliexpress.ru/p?key=nRFktjT В принципе для дома и дачи попеть в караоке норм. Дальнобойность микрофонов достаточная, не… Читать дальше
Всем привет! Готовясь к очередному сезону путешествий и длительных вылазок на природу, я решил собрать мощный Powerbank на популярных ныне ячейках LiFePo4. Одним из необходимых компонентов в таких с… Читать дальше
Добрый день уважаемые форумчане ! Самостоятельно установил на машину подогреватель охлаждающей жидкости . Пол года все отработало нормально . Год машина простояла . В настоящее время авто используется… Читать дальше
Доброго всем времени. Давно уже надо было собрать этот девайс. Отговорки на нехватку времени, это для собеседников. Лень, было одним словом. Изобретать новое нет необходимости, все уже придумано. Одно… Читать дальше

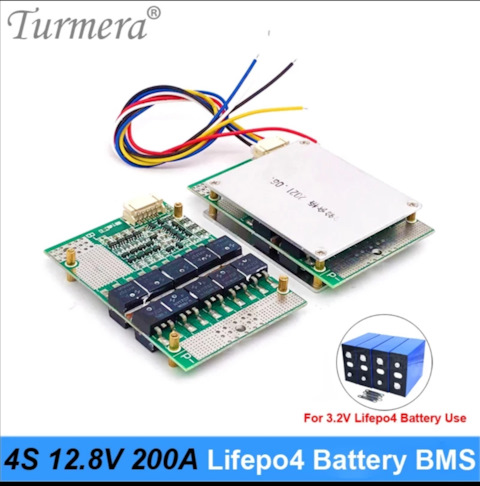

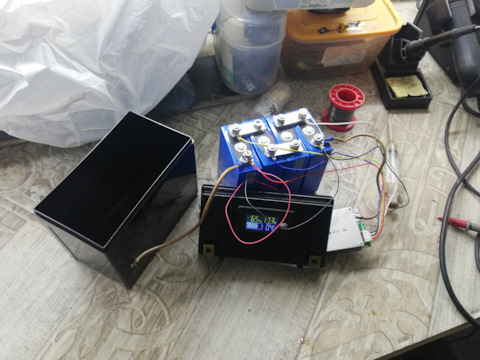

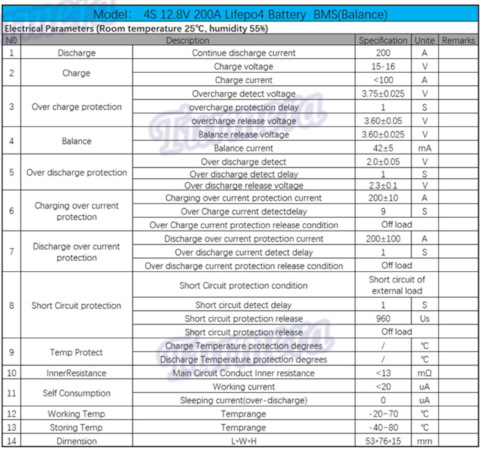

Приветствую Всех. переделал несколько шуриков на liion, ни одна бмска не работает с пакета, с каждой нужно чО то мудрить. Тут собрал аккум для мота на Lifepo4. Лампочки зажигает, сигналит, но вот стар… Читать дальше
