Кстати да ещё я добавил такие вот своеобразные рамочки, сделал их тоже пока ждал посылку.

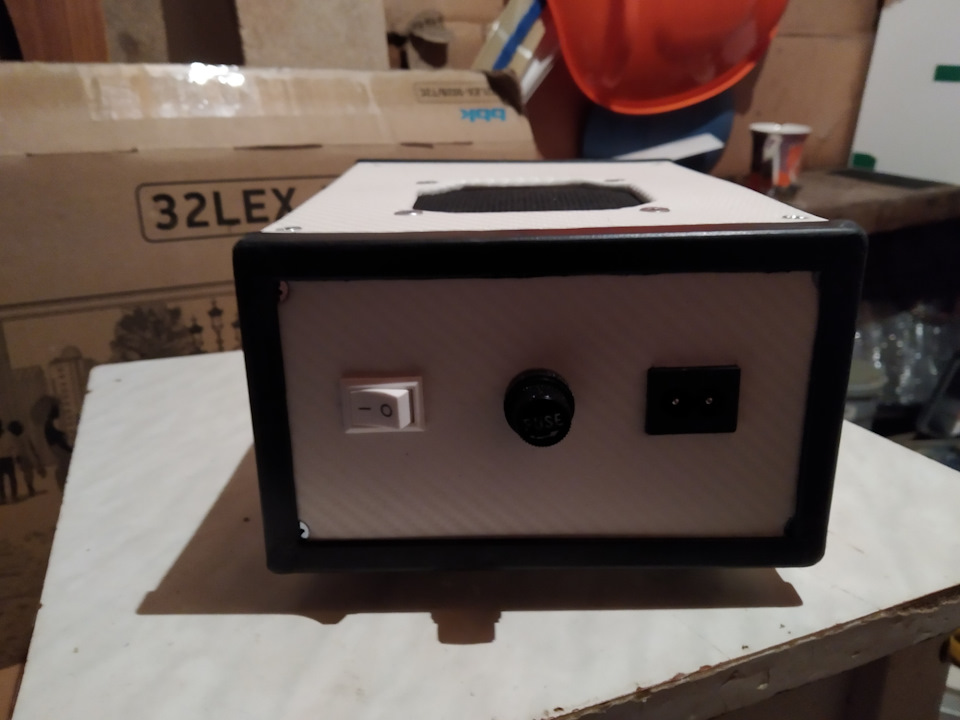

Монтаж деталей задней части
Полный размер

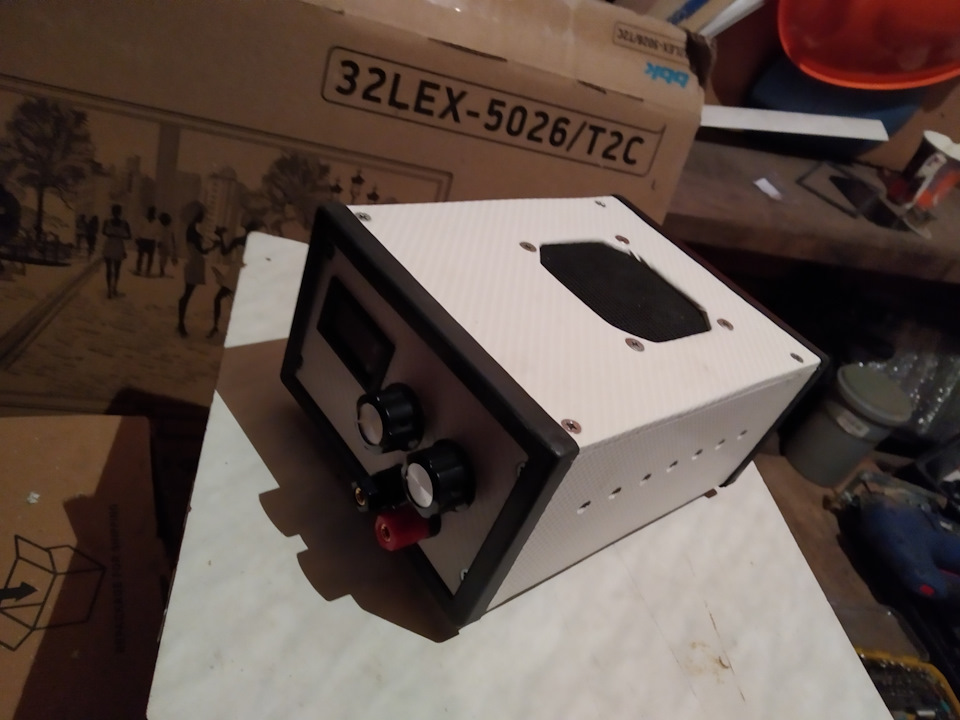

Ещё забыл упомянуть установил охлаждение сверху, им стал кулер 12 вольтовый из компа
Полный размер

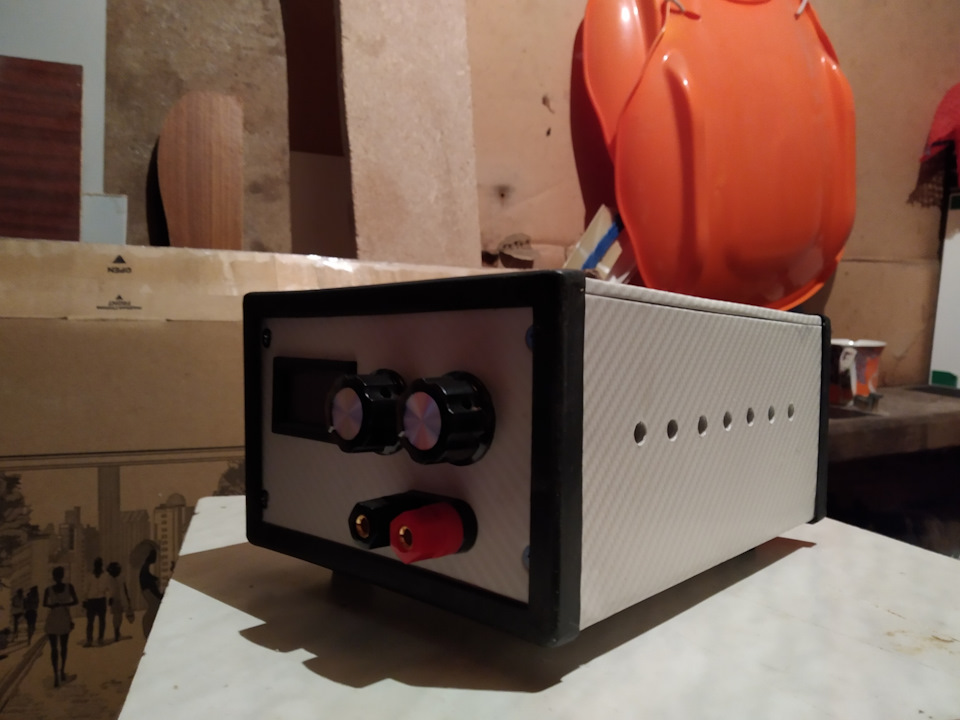

Так же дополнительно сделал отверстия по бокам
Полный размер
Полный размер

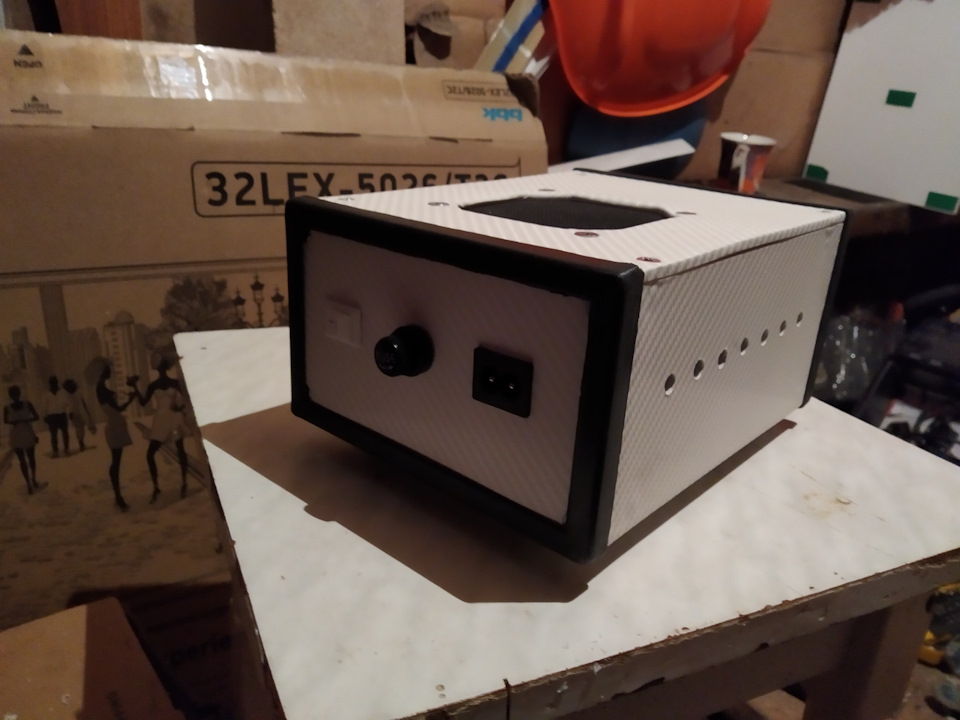

Ну вообщем с этим всё. Внешне устройство полностью готово.
Дальше самое интересное установка самих модулей
Полный размер

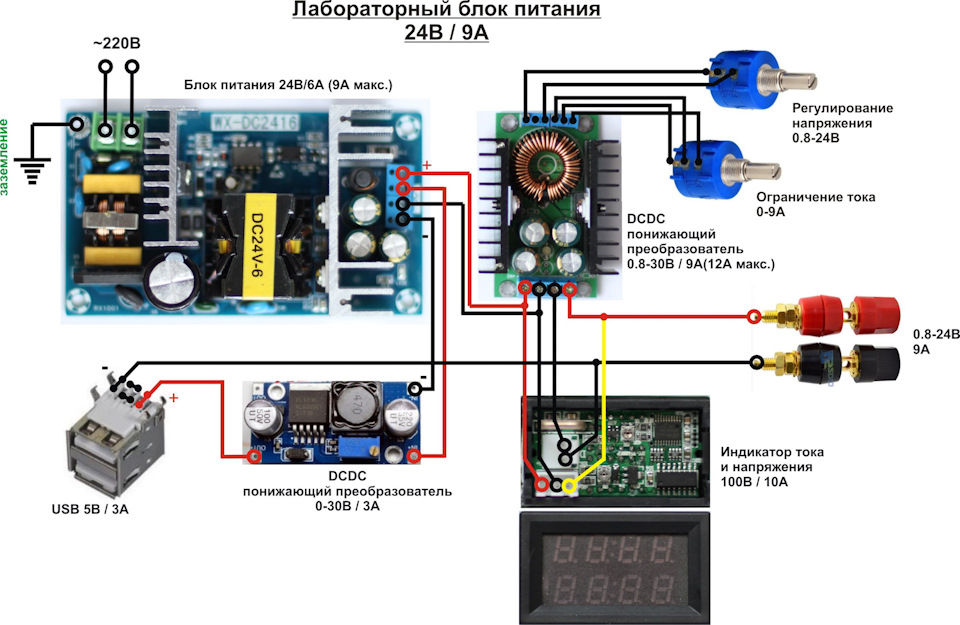

Для питания использовал блок на 24В 2,5А. Нашел дома. Что и как подключать описывать не буду схем в инете полно и все подробно нарисованно сам лично собирал по этой схеме
Товары для электронных самоделок с Aliexpress
Товары для электронных самоделок с Aliexpress
Полный размер

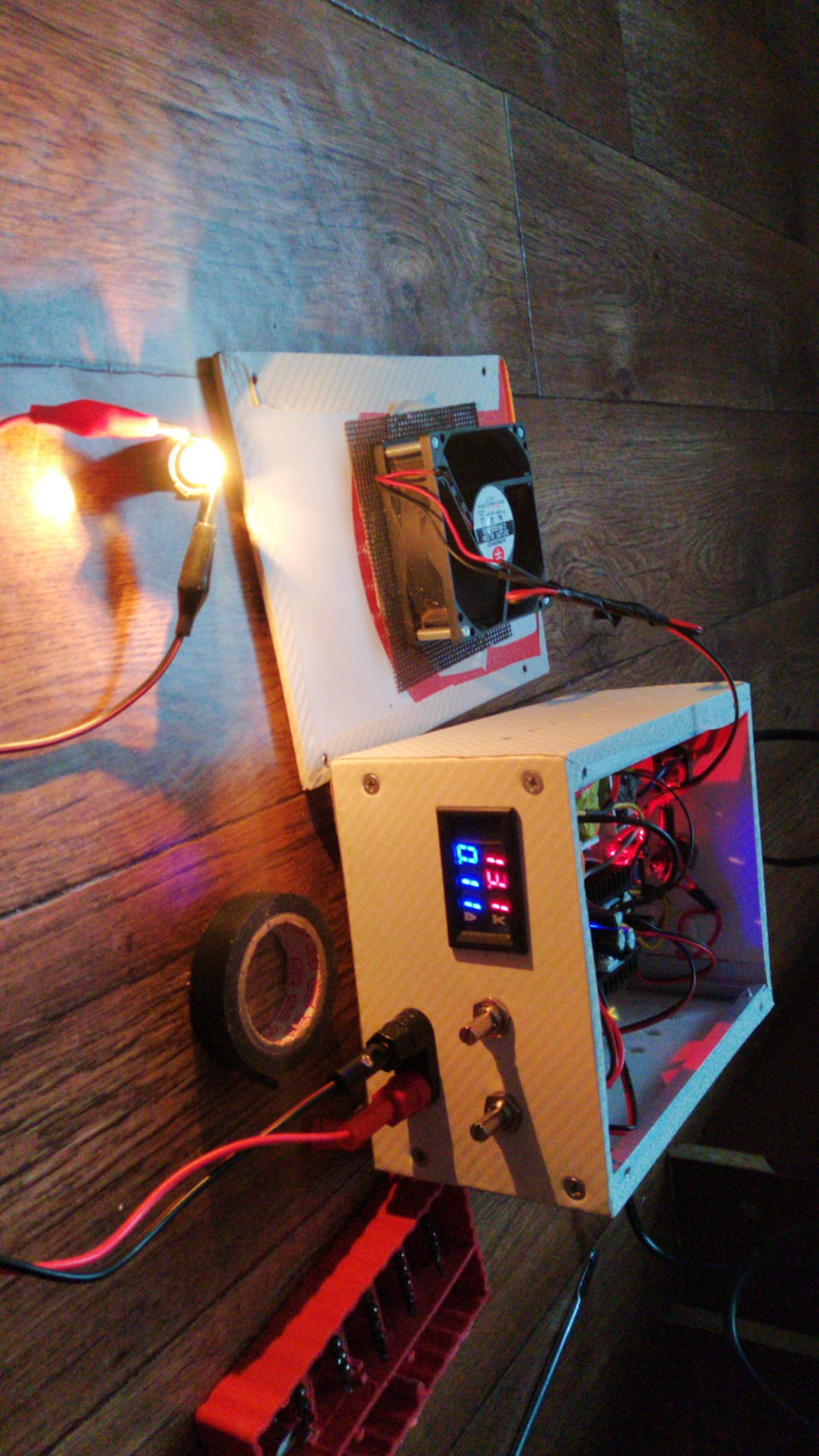

В итоге вот что у меня получилось
Полный размер
Полный размер
Полный размер
Что хотел я получил, первые впечатления «вау», теперь у меня появился регулируемый блок питания по напряжению от 1,2В до 24,5В и по силе тока от 0,01А до 9,5А. Впечатления только положительные, как покажет себя в деле будет видно, но на данном этапе радует. По стоимости он мне вышел на 850р., но так цена разнится если использовать блок питания с Алиэкспресса то это выйдет на 500р дороже.
Ну вообщем на этом всё, теперь у меня есть ЛБП, не готовый конечно (из магазина), но не в этом кайф, а в том что собран полностью своими руками, знающие люди поймут. Не судите строго если что не так)))))
