А у меня при разборе отпоялись кантак в самой камере, что делать?
Как написать в лс?
nikolai gnezdilov
Покажи фото распайки проводов в увеличенном виде.
ближний от колесика регулировки черный — ,с другой стороны красный+, посередине зеленый и белый
Юрий Тамбов
у меня в воде на рыбалке минут пять попоказывал и всё, только подсветка горит, а камеру не видит. разобрал камеру, контакты окислились, почистил ватной палочкой с одеколоном, не помогло, куда копать?
Варварская разборка и ремонт китайского эндоскопа
Источник: avtoremontner.ru
Форум автомобильных диагностов Autodata.ru
Для удобной работы USB эндоскопом именно этой конструкции на профессиональном уровне, рекомендуется его немного доработать — как на фото.
Это исключает цепляние края защитной оболочки при работе в определенных условиях.
Для исключения сдвига неопреновой рукоятки зонда во время работы, ее желательно тоже заменить.
Качество изображения в режиме фото.
След от поршневого пальца.
Компрессия в проблемном цилиндре и соседнем исправном — одинаковая.
Провалов при разгоне нет, динамика нормальная, свечи сухие, двигатель работает устойчиво.
что за зонд ?
SDV написал:
Это исключает цепляние края защитной оболочки при работе в определенных условиях.
В корне не согласен. На оборот этот чехол опустил ниже обзору не мешает, мусор на глаз не попадает.
jProbe, модель NT гибкий.
II tolyan написал:
SDV написал:
Это исключает цепляние края защитной оболочки при работе в определенных условиях.
В корне не согласен. На оборот этот чехол опустил ниже обзору не мешает, мусор на глаз не попадает.
Доработка касается гибкого зонда, у Вас жесткая модель, отличие одной от другой модели — возможность маневров при ограниченном доступе.
Обе модели стартовые, защиты объектива в виде искусственного сапфира, как на профессиональных моделях нет, это означает, что цилиндры и свечные колодцы перед осмотром необходимо подготавливать.
Стаскивая оболочку, как у Вас на фото можно лишь ограничить поле зрения и возможно угол освещения, загрязнения будут все равно попадать.
Если ее (оболочку) не протирать после работы, то разбухшая защитная оболочка (от масла и топлива), рано или поздно может остаться в осматриваемом объекте.
II tolyan написал:
В корне не согласен. На оборот этот чехол опустил ниже обзору не мешает, мусор на глаз не попадает.
Эксперимент по образу и подобию Вашего предложения (с аналогичной защитной оболочкой).
Вид снаружи с включенной подсветкой.
Пример изображения с расстояния 3-4 см.
Теперь вид со штатной от jProbe. (расстояние и яркость освещения одинаковые)
Вид снаружи с включенной подсветкой.
Пример изображения с расстояния 3-4 см.
Предложенное Вами «новшество», по изменению положения защитной оболочки, кроме эффекта разбалансированности освещения на данном расстоянии, ничего не дало.
Как качество изменилось.
А у нас разницы нет. Китай одним словом.
У Вас нет разницы потому, что сдвинутый край оболочки загрязнен внутри и снаружи — не пропускает, и не отражает свет, как если бы она была новой.
При замене защитной оболочки на новую, будет точно такой же эффект, на расстоянии от 3-4см и более.
Если эндоскопом будут пользоваться несколько человек, рекомендуется отметить положения кнопки сброса и корпуса, как на фото (с завода их нет).
Это облегчит визуальный контроль режима работы с фиксацией камеры, или ее автовозвратом в исходное положение (нажал/отпустил).
В качестве примера.
Процесс удаления нагара и отложений в КС двигателя (после хим.чистки топливной сист.),
теперь его можно нормально визуально контролировать и фиксировать, с поэтапной привязкой к пробегу автомобиля (и базе клиента).
Заодно, выяснить степень быстродействия применяемого состава на разные типы загрязнений и прочее (в различных режимах.эксплуатации двс).
Участник форума
Терещенко Андрей Валерьевич
Бонус с переворачиванием камеры — жуть как понравился.
На данных типах моторов, не смотря на всю их простоту, при работе артикуляцией зондов, необходимо учитывать то обстоятельство, что свечное отверстие конструктивно расположено со сдвигом относительно центра (близко к стенке цилиндра).
Разворот камеры (сенсора), необходимо осуществлять в определенном диапазоне, иначе произойдет утыкание в стенку цилиндра.
Гибкий зонд это скомпенсирует, жесткий если применять излишнюю настойчивость и усилия, может повести себя с последствиями для его последующей нормальной работы.
Это обстоятельство необходимо также учитывать, когда свечное расположено в цилиндре под углом.
При расположении свечного по центру цилиндра, ограничения при развороте камеры относительно стенок цилиндра нет, но необходимо учитывать расстояние до поршня, а также объем бензиновых моторов.
Niva580 написал:
Бонус с переворачиванием камеры — жуть как понравился.
Диапазон маневрирования при осмотре бензиновых моторов, у модели NT очень приличный.
столько рекламы. Цена то где?
—
г.Новосибирск СТО» ГУАР»
Петухова 67.
8-(383) 315-00-00
Ремонт Грузовых и легковых HYBRID.
Удаление DPD,DPF,EGR.
8-913-009-00-44
Диагностика и ремонт автомобилей » Оборудование, ПО и инструменты для диагностики: обсуждения » USB эндоскоп
Время выполнения скрипта: 0.1995. Количество выполненных запросов: 36, время выполнения запросов 0.1493
Источник: forum.autodata.ru
Самодельный цифровой микроскоп из эндоскопа и смартфона
В данном обзоре расскажем, как изготовить своими руками самодельный цифровой микроскоп.
Для этого нам потребуются:
- смартфон;
- эндоскоп (его можно купить на Алиэкспресс);
- держатель для мобильного телефона;
- пластиковая канистра.
Самодельный цифровой микроскоп можно назвать микроскопом лишь условно. Это, скорее, игрушка для детей.
Но почему бы и не порадовать малышню таким простым и интересным изобретением — вдруг в них проснется тяга к научным открытиям?
Изготовление корпуса микроскопа

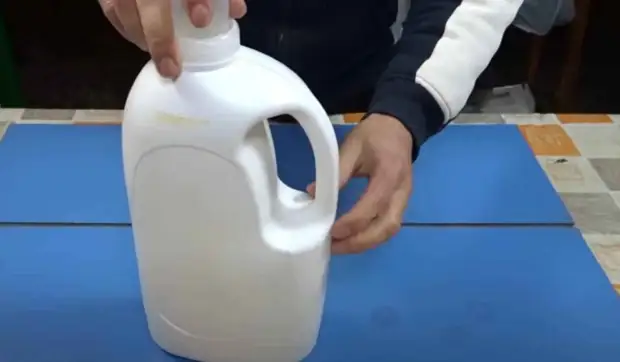

В качестве корпуса используется пластиковая канистрочка (подойдет емкость из-под бытовой химии или машинного масла). Перед использованием канистру нужно будет хорошо вымыть.

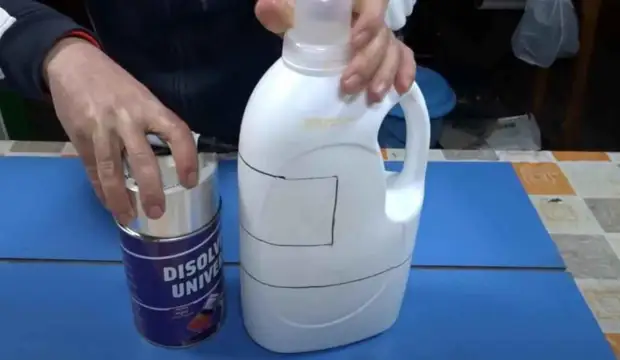

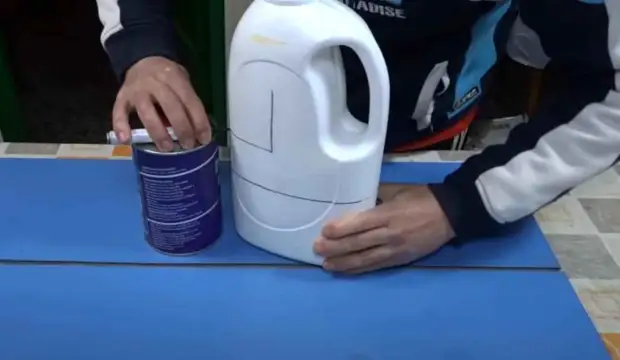

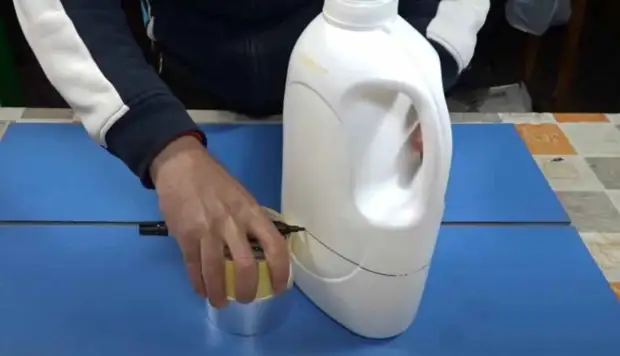

На следующем этапе с помощью маркера необходимо сделать разметку.
Канцелярским ножом отрезаем нижнюю часть пластиковой канистры.

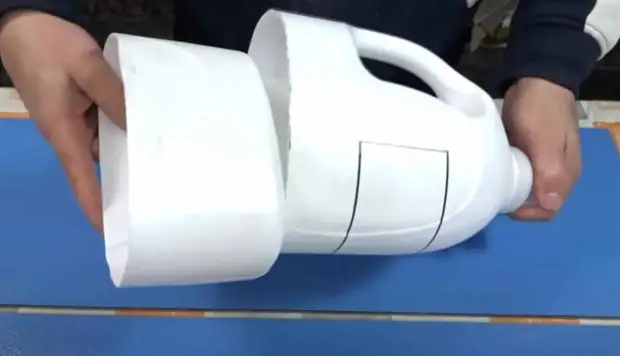

Переворачиваем ее вверх дном, и вставляем в корпус. Дно выступает в роли рабочего столика самодельного микроскопа.

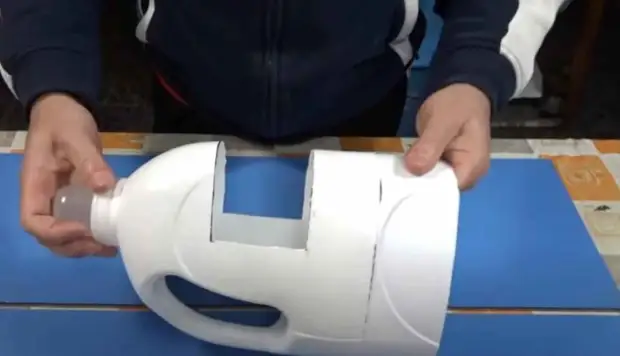

После этого вырезаем по разметке часть стенки пластиковой канистры. Если остались заусенцы, их можно убрать с помощью наждачной бумаги.
Монтаж крепления для смартфона
Чтобы закрепить мобильный телефон в верхней части канистры, потребуется сначала установить держатель.
Откручиваем крышку пластиковой канистры.

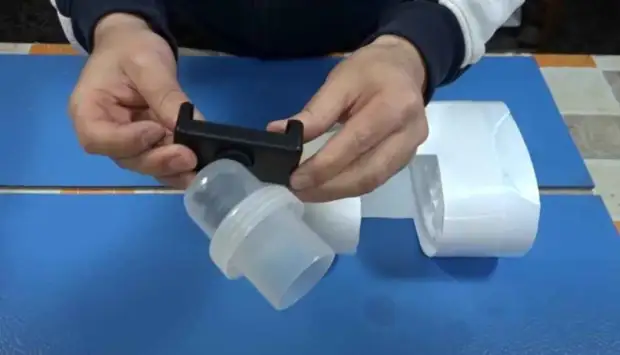

Сверлим в ней отверстие. После этого устанавливаем держатель для смартфона (его можно снять со штатива).

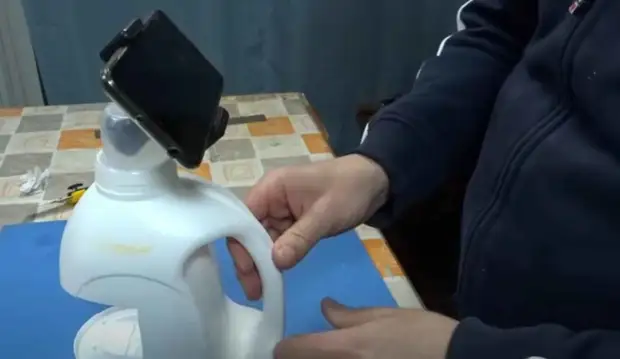

Закручиваем крышку обратно, и вставляем в держатель смартфон.
Обратите внимание — телефон должен работать под управлением ОС Android, чтобы была возможность установить приложение для эндоскопа.
Сборка самодельного цифрового микроскопа

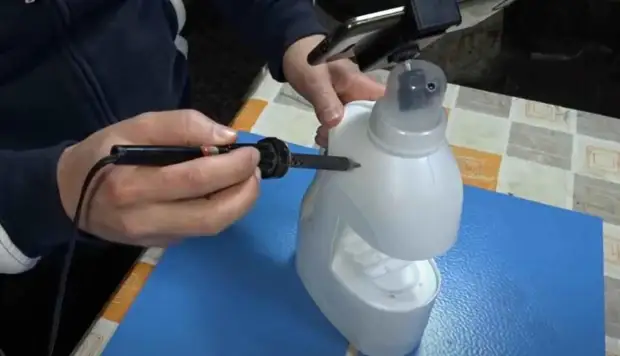

С помощью электропаяльника «прожигаем» в пластиковой канистре отверстие под провод эндоскопа.

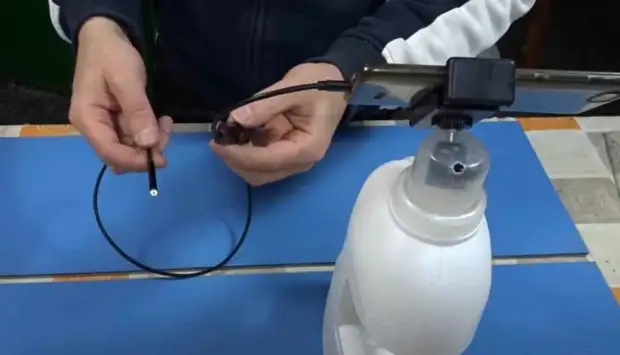

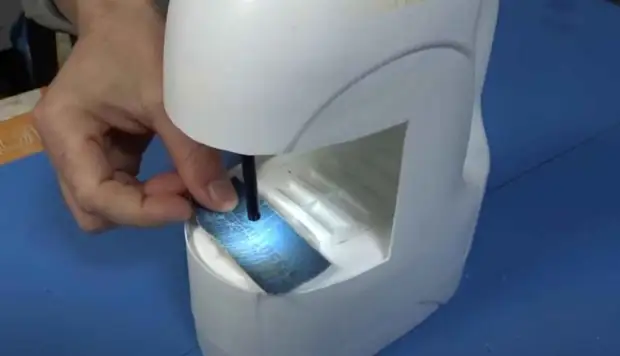

Продеваем шнур устройства через отверстие, и подключаем к разъему смартфона. А оставшуюся часть провода прячем внутри корпуса, оставив только сам эндоскоп над поверхностью рабочего столика.

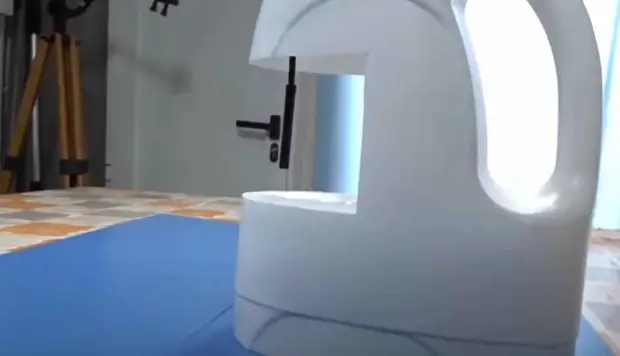

Самоделка готова. Теперь можно смело отдавать получившуюся игрушку «на растерзание» детям. Наверняка, им будет очень интересно почувствовать себя в роли ученых.
Подробно о том, как изготовить своими руками цифровой микроскоп из эндоскопа и смартфона, можно посмотреть в авторском видеоролике. Эта статья подготовлена на основе видео с YouTube канала Simple Creator.
