Регулятор оборотов электродвигателя стиральной машины Алиэкспресс

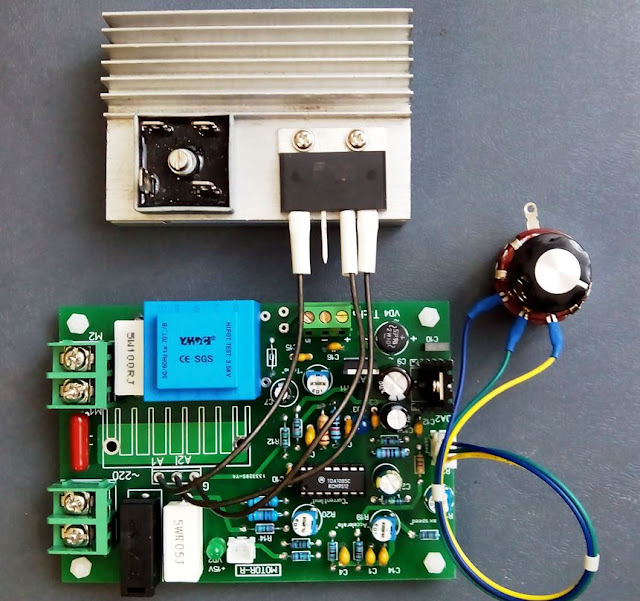

На фото — упрощённый регулятор на TDA1085, который скорей всего будет больше востребован.

И последнее — была опробована работа регулятора на микросхеме TDA1085 с очень мощным симистором — BTA80-800. Рабочий ток у него до 80 ампер, о мощности можете судить сами. Всё работает нормально.

Все свои платы далее буду выкладывать на сайте производителя печатных плат PCBWay.

РЕГУЛЯТОР ОБОРОТОВ двигателя стиральной машины с Aliexpress. Подключение, реверс, схема

Любой желающий может заказать изготовление этих плат . Информация о всех регуляторах находится на странице сайта — http://www.motor-r.info/p/blog-page_12.html

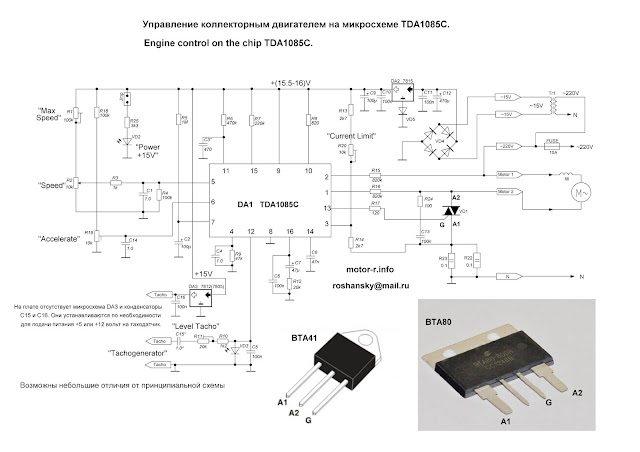

Базовый регулятор на микросхеме TDA1085 с трансформаторным питанием —
http://www.motor-r.info/p/tda1085_20.html
Базовый регулятор на микросхеме TDA1085 с конденсаторным питанием —
http://www.motor-r.info/p/blog-page_20.html
Простой регулятор на микросхеме TDA1085 —
http://www.motor-r.info/p/blog-page_74.html
Новый простой регулятор на TDA1085 ( исправлены ошибки в обозначениях и есть небольшие изменения в печатной плате) —
http://www.motor-r.info/p/tda1085_30.html

Чтобы сделать такую плату нужно зарегистрироваться на сайте самостоятельно или по моей ссылке https://goo.gl/zSnWNs , а далее заказать платы — сейчас там доступно несколько проектов на TDA1085.
Базовый регулятор на TDA1085 с трансформаторным питанием — https://goo.gl/9Mwnhu
Базовый регулятор на TDA1085 с конденсаторным питанием — https://goo.gl/EFUmry
Простой регулятор на TDA1085 — https://goo.gl/MhBaHy
Новый простой регулятор на TDA1085 — https://goo.gl/TFeV3Y
Стоимость 10 плат с доставкой — 13 — 15 $ примерно. Изготовление 10 плат размером менее чем 10х10 см стоит 5 $ + доставка.

Мощный регулятор на микросхеме TDA1085 — https://goo.gl/vb5spR

Стоимость таких 10 плат получится дороже, так как размеры одной стороны платы более 10 см. Но за 1-2 месяца постараюсь уменьшить размеры платы до 10х10 и выложить в своих проектах на сайте PCBWay.com .

Источник: www.motor-r.info

Регулятор оборотов своими руками: подробная инструкция как сделать, схемы, чертежи и примеры изготовления (95 фото + видео)

Широкое применение бытовых электроприборов и инструментов часто требует от них новых возможностей и способов применения. В электроинструментах и машинах различного рода применяются коллекторные электромоторы, скорость вращения которых необходимо регулировать, создавая различные режимы работы.

Например, при использовании болгарки скорость вращения диска рекомендуется менять при работе с материалами различной твердости и толщины.

• Регулировка оборотов электродвигателей повышает области их применения
• Продлить жизнь двигателя очень просто
• Регулятор для двигателей на 220 Вольт
• Стиральная машина – источник творчества
• Широкие возможности техники слабых токов
• Фото регулятора оборотов своими руками

Регулировка оборотов электродвигателей повышает области их применения

Резка металла, камня, дерева, полировка кузова автомобиля, применение алмазных дисков и дисков разных диаметров – все эти работы требуют выбора такой скорости вращения электродвигателя, которая была бы безопасной в работе и не портила обрабатываемый материал.

Для достижения этих целей существуют регуляторы оборотов электродвигателей. Некоторый электроинструмент имеет встроенные регуляторы оборотов, инструмент эконом-класса регуляторов не имеет, но в технической литературе и во Всемирной паутине есть множество схем и рекомендаций как сделать регулятор оборотов двигателя своими руками.

Продлить жизнь двигателя очень просто

Проблемой в любом хозяйстве является срок жизни электрического инструмента. Для продления его применяют плавный запуск при включении. Эту проблему также решает регулятор оборотов.

Физика процесса такова, что в момент включения двигателя создается мощный импульс пускового тока. Превышающий рабочий ток двигателя, он создает искрение в контакте коллектора со щетками, что вызывает быстрый их износ.

Пусковой ток может привести к сгоранию обмоток двигателя и износу редуктора из-за рывков при пуске. Плавный пуск делает работу с электроинструментом безопасной и сохраняет его исправность.

Регулятор для двигателей на 220 Вольт

Регулятор оборотов двигателя, сделанный своими руками, можно вмонтировать в корпус инструмента или сделать в отдельном корпусе, что значительно улучшает удобство и универсальность пользования им. Автономный регулятор можно применять по мере необходимости для различных электроинструментов.

Простейший регулятор оборотов коллекторного двигателя своими руками можно сделать несколькими способами – на печатной плате, навесным монтажом и на монтажной плате.

• симистор BTA 16;
• динистор DB 3;
• переменный резистор 500 кОм;
• постоянный резистор 2 кОм;
• емкость 100 нФ;
• фольгированный текстолит или монтажная плата;
• припой;
• канифоль;
• хлорное железо;
• маркер для лазерных дисков и карандаш.

Отрезать кусок фольгированнго текстолита, необходимого размера, зашкурить, обезжирить и нарисовать схему устройства для последующего травления в хлорном железе.

После травления промыть, просверлить отверстия для пайки элементов схемы, залудить печатные дорожки и площадки, собрать схему.

Вместо печатной платы своего изготовления можно купить готовую монтажную плату.

Установив собранную схему в удобный для эксплуатации корпус, получите сделанный своими руками регулятор оборотов 220в.

Стиральная машина – источник творчества

В умелых руках и креативных мозгах часто появляются идеи сделать полезную вещь из того, что иные хозяйки и нерадивые хозяева выбрасывают на помойку.

Стиральные машины – это кладезь деталей, из которых можно сделать много полезных и нужных в хозяйстве вещей. Сверлильный и токарный станок, лебедка, зернодробилка и машинка для резки веток деревьев и т.д.

Везде нужен двигатель с регулируемыми оборотами. Электродвигатель от стиральной машины при некоторой доработке очень подходящая деталь.

Особенность регулировки оборотов двигателя от стиральной машины в том, чтобы, снижая обороты, не снижать мощность двигателя.

Достигается это применением тахогенератора в цепи обратной связи питания двигателя, управляемого микросхемой TDA 1085.

Регулятор оборотов двигателя стиральной машины своими руками можно собрать самому или заказать специалистам, обратившись к источникам в Интернете.

Снижение оборотов работы электродвигателя без применения обратной связи приводит к потере мощности. Проверить это можно опытным путем.

Собрав схему с последовательным включением: сеть, обмотка статора, обмотка якоря, диммер, сеть. Включив в сеть эту схему, и регулируя обороты симисторным диммером, можно заметить, что при воздействии нагрузки двигатель снижает обороты и останавливается.

Широкие возможности техники слабых токов

В различных поделках для детских игр, робототехники, приусадебной автоматики применяются маломощные двигатели, работающие от 12 Вольтовых источников питания. Скорость вращения этих двигателей в зависимости от областей применения различна.

Регулятор оборотов 12В можно сделать своими руками. От простейших, на транзисторе или кремниевом управляемом выпрямителе (КУВ), до сложных с повышенной точностью регулировки.

Принцип работы регулятора оборотов на транзисторе заключается в том, что n-p-n транзистор включен последовательно в цепь питания электродвигателя (коллектор к плюсу источника питания, эмиттер к двигателю).

На базу транзистора подается положительный потенциал, регулируемый переменным резистором. Увеличение положительного потенциала на базе транзистора снижает сопротивление перехода коллектор-эмиттер, ток через транзистор и скорость вращения электродвигателя увеличиваются.

И наоборот, снижение потенциала на базе закрывает переход коллектор-эмиттер и скорость вращения двигателя снижается.

Принцип работы регулятора на КУВ заключается в том, что управляющий электрод его подключается к генератору колебаний на полевом транзисторе, частота которого меняется посредством переменного резистора.

Количество включений КУВ определяется частотой колебаний генератора и разгоняет или замедляет двигатель до нужного числа оборотов.

Сложные с повышенной точностью регулирования оборотов 12-вольтового двигателя делают с применением таймера 7555. Принципиальную схему и порядок сборки такого регулятора оборотов можно легко найти в Интернете.

Фото регулятора оборотов своими руками

Читайте здесь — Ковка своими руками: лучшие идеи, стильные варианты, нюансы, секреты и хитрости применения (75 фото и видео)

Источник: svoimirykami.info

Как подключить двигатель от стиральной машины к электрической сети 220 В

Домашнему мастеру в хозяйстве часто приходится делать то, что вручную не всегда легко и удобно. На помощь в таком случае приходят разнообразные станки. Но для нужно устройство, которое будет их приводить в движение, например, электродвигатель.

Асинхронные трёхфазные двигатели хоть и просты в устройстве и очень распространены, но не всегда есть возможность найти и купить конденсаторы для него. Поэтому вы можете использовать двигатели от бытовой техники.

В этой статье мы рассмотрим схему подключения двигателя от стиральной машины к сети для прямого вращения и реверса.

Какие двигатели используют в стиральных машинах

В большинстве стиральных машин используются коллекторные электродвигатели. Они удобны тем, что не требуют пусковых и рабочих конденсаторов, могут напрямую подключаться к сети. К тому же простейший регулятор оборотов для них можно купить в любом магазине электротоваров.

Коллекторный двигатель от стиральной машины состоит из:

• Статора;
• Ротора с коллектором;
• Щеточного узла;
• Тахогенератора или датчика холла.

Для измерения оборотов двигателя и их регулирования используются как раз-таки тахогенераторы или датчики холла. Их для обычного пуска от двигателя от сети 220В не используют, но нужны для работы со сложными регуляторами оборотов, которые поддерживают мощность на валу независимо от его нагрузки (в пределах номинальной, естественно).

Схема подключения

Изначально двигатели от стиральной машины подключаются к сети с помощью клеммной колодки. Если её не сняли до вас — при осмотре двигателя вы увидите подобную картинку:

Порядок расположение проводов может отличаться, но в основном их назначение такое:

• 2 провода от щеток;
• 2 или 3 провода от обмотки статора.
• 2 провода от датчика оборотов.

Если у вас три провода от статора, то один из них — это средний вывод, используется для повышения оборотов в режиме отжима. Тогда если вы прозванивая обмотку обнаружили, что одна пара проводов даёт сопротивлении выше чем другая пара, то подключившись к концам с большим сопротивлением обороты будут меньше, но крутящий момент выше. А если выберете выводы с меньшим сопротивлением, то наоборот – обороты выше, а момент ниже.

В зависимости от конкретной модели на колодке могут быть выведены контакты какой-нибудь защиты, например, тепловой и прочее. В итоге для просто подключения к сети нам потребуется четыре провода, например, такие:

Напомним, что надбавляющие большинство двигателей стиральных машин — это коллекторные двигатели с последовательным возбуждением. Что это значит? Нужно подключать обмотку статора последовательно с обмоткой возбуждения, то есть с обмоткой якоря.

Чтобы это сделать нужно один конец обмотки статора подключить к сетевому проводу, второй конец обмотки статора соединяем с проводом одной из щеток, а вторую щетку подключаем ко второму сетевому проводу, такая схема подключения изображена на рисунке ниже.

Реверс

На практике случается так, что для применения в стенке невозможно закрепить двигатель в другой плоскости, то вам может не подойти его направление вращения. Отчаиваться не нужно. Чтобы изменить направление вращения двигателя от стиральной машины нужно всего лишь переключить местами концы обмотки статора и обмотки возбуждения.

Чтобы в процессе работы была возможность переключения направления вращения двигателя нужно использовать тумблер типа DPDT. Это шести контактные тумблеры, в которых есть две независимых контактных группы (два полюса) и два положения, в которых средний контакт соединяется либо с одним, либо с другим крайним контактом. Его внутренняя схема изображена выше.

Схема подключения двигателя от стиральной машины с возможностью переключения направления вращения и изображена ниже.

Вам нужно припаять провода от щеток к крайним контактам тумблера, а к одному из средних контактов провод от обмотки статора, ко второму — сетевой провод. Второй конец обмотки статора всё также соединяется с сетью. После этого нужно припаять перемычки к свободным двум контактам «крест—накрест».

Регулировка оборотов

Обороты всех коллекторных двигателей легко регулируются. Для этого изменяют ток через их обмотки. Сделать это можно изменив напряжение питания, например, срезав часть фазы, снизив действующее значение напряжения. Такой способ регулировки называется Система Импульсно-Фазового Управления (СИФУ).

На практике для регулировки двигателя от стиралки можно использовать любой бытовой диммер мощностью 2.5-3 кВт. Можно использовать диммер для осветительных ламп, но в таком случае замените симистор на BT138X-600 или BTA20-600BW, например, или любой другой с 10 кратным запасом по току относительно потребления двигателя, если конечно изначальных характеристик не окажется достаточно. Схему подключения вы видите ниже.

Но за простоту решения приходится платить. Так как мы уменьшаем напряжение питания, то мы ограничиваем и ток. Соответственно уменьшается и мощность. Однако при нагрузке двигатель, чтобы поддерживать заданные обороты, начинает потреблять больший ток. В результате из-за пониженного напряжения двигатель не сможет развить максимальную мощность, и его обороты под нагрузкой упадут.

Чтобы этого избежать есть специальные платы, которые поддерживают заданные обороты получая обратную связь от датчика оборотов. Именно тех проводов, которые мы не задействовали в рассмотренных схемах. Работает это по алгоритму подобного такому:

1. Проверка заданного числа оборотов.

2. Считывание значений датчика и сохранение их в регистр.

3. Сравнение показаний датчика, реальных оборотов с заданными.

4. Если реальные обороты соответствуют заданным — ничего не делать. Если обороты не соответствуют тогда:

• Если обороты повышены — увеличиваем угол среза фазы СИФУ на определенное значение (понижаем напряжение, ток и мощность);
• Если обороты понижены — уменьшаем угол среза фазы СИФУ (повышаем напряжение, ток и мощность).

И так повторяется по кругу. Таким образом когда вы нагружаете вал двигателя — система сама принимает решение увеличить напряжение подаваемого на двигатель или уменьшить его когда нагрузка увеличивается.

Необязательно бросаться за разработку такого устройства на микроконтроллерах, есть недорогие готовые решения. Примером такого устройства являются построенные на интегральной микросхеме TDA1085. Пример схемы подключения вы видите ниже.

Здесь подписи обозначают:

• М – выход на двигатель.
• AC – подключение к сети.
• T – подключение к таходатчику.
• R0 – регулятор текущих оборотов.
• R1 – минимальные обороты.
• R2 – максимальные обороты
• R3 – для подстройки схемы, если двигатель работает неравномерно.

Схема приведенной платы (для увеличения нажмите на рисунок):

Заключение

Учтите, что коллекторный, или как его еще называют в народе, щеточный двигатель от стиральных машин довольно высокооборотист, в районе 10000-15000 об/мин. Это связано с его конструкцией. Если вам нужно достичь малых оборотов, например, 600 об/мин, используйте ременную или зубчатую передачу. В противном случае, даже с применением специального регулятора вам не получится добиться нормальной работы.

Надеюсь, что эта статья была для вас полезной. Смотрите также другие статьи в категории Секреты электрика, Электросхемы
