Хотя устройство выглядит довольно качественно, со временем от падений или от быстрого разряда батареи оно перестает работать. В таких случаях хочется что-то сделать, чтобы вернуть фонарю его былую жизнь.
И иногда это можно сделать, остается вопрос, как разобрать это устройство, чтобы добраться до его внутренностей? Со стороны это кажется довольно затруднительным, так как корпус выглядит литым и неприступным.
В этой статье будет описано, как разобрать один из таких фонарей и возможно найти причину поломки.
Так как конструктивно фонари практически одинаковые, метод разборки подойдет и для других моделей этой серии.
Начать следует из снятия защитной ленты для винтов крепления. На фото видно как это сделать.
разборка фонарика с зарядкой от USB
Бывает, что эта пленка со временем сама отваливается.
Итак, с помощью подходящей отвертки откручиваем все крепежные винты, как в передней части, так и в задней. Обычно их всего четыре штуки.
Далее тянем заднюю часть, до снятия ее.
Там вы увидите провода, идущие внутрь устройства, элементы зарядного устройства и кусок пенопласта для большей плотности.
Все имеет навесной монтаж и довольно хлипкое. Поэтому будьте предельно осторожны, чтобы не оторвать что-нибудь и сделать еще хуже.
Вот диодный мост, гасящий конденсатор и спаянные соединения, причем не заизолированные.
Теперь снимем переднюю часть. Так же тянем ее в сторону, — как и с задней частью,- и она легко выходит.
Из нее вытягивается два провода — это высоковольтные проводники, по которым на передние разрядники и идет электрический ток.

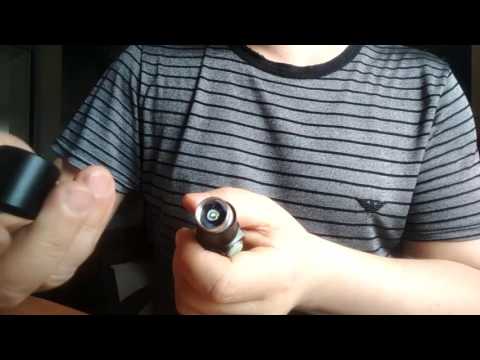

LED фонарик не разбирается. Пришлось ломать. Как заменить аккумулятор, светодиод.
Странно, но они даже не припаяны, а просто вставлены в отверстия напротив электродов. Видимо даже не имея прямого контакта напряжение пробивает необходимое расстояние для образования дуги.
В остальном передняя часть — это по сути обычный отражатель. При его посадке на место, светодиод попадает точно по центру, оказываясь как бы внутри отражателя.
Переходим снова к задней части. Максимально вытягиваем мост с конденсатором и достаем изнутри залитую в компаунд высоковольтную катушку.
Когда вы тянете за эту катушку, с обратной стороны внутрь фонаря уходят два высоковольтных провода. Их нужно выровнять, тогда эта процедура будет легче.
Как видно на фото эти проводники просто просунуты во внутренние отверстия корпуса от катушки к фронтальный электродам.
Вот так выгладит извлеченная высоковольтная катушка.
Просунуть при сборке провода обратно, поможет привязанная к ним тонкая медная проволока. Затягивать нужно будет за два конца одновременно.
С задней частью разобрались, переходим снова к передней.
Вытягиваем панель со светодиодом и за ним обнаруживаем блок аккумуляторов, собранных в одну конструкцию.
Похожи они на микро пальчиковые, но имеют немного меньшую длину.
Всего их пять штук и соединены они металлическими пластинами, как бы привариными к их выводам.
Помещен весь этот блок в полиэтиленовый кожух.
На нем имеются некоторые надписи. А именно вольтаж, который составляет шесть вольт и дату изготовления. Получается, что каждый элемент имеет 1.2 вольта, как и обычный пальчиковый аккумулятор.
Из этого можно сделать вывод, что при желании заменить АКБ, можно что-то подобрать. Главное всунуть это внутрь корпуса фонаря.
От батареи к светодиоду, напряжение идет через сопротивление, имеющее номинал около 15 Ом.
На этом фото видно внутреннее пространство, где должна поместится батарея.
Места немного, но можно что-то подобрать.
Собрать фонарь нужно в обратном порядке. Учитывая крайне ненадежную сборку все нужно делать аккуратно, чтобы не оторвать провода и избежать замыканий между ними и на корпус.
Источник: sdelaysam-svoimirukami.ru
Карманный динамо-фонарик «жук»
Как-то раз я наткнулся на Алиэкспрессе на портативную USB-зарядку, которая работала от вращения ручки. Прикольная штука, если надо подзарядить смартфон в лесу и прочих диких местах. Но есть проблема: для работы с зарядкой требуется задействовать обе руки, одной держишь устройство, второй крутишь ручку динамо-машины.
Я вспомнил про старый фонарик времён СССР, который тоже работал от динамо-машинки, но умещался в одной руке. Нашёл такой же, только современный динамо-фонарик жужжалку. Предполагалось купить сам динамо-фонарик, к нему преобразователь в пять вольт и получить USB-зарядник в одной руке.
Посылку с преобразователем успешно где-то потеряли, а вот фонарик мне пришёл. И, в общем, неплохой фонарик, но требует доработки напильником.
Во-первых, жужжалка при работе очень сильно шумит. Сказывается пластиковый корпус, который работает как рупор. Думаю, что если проклеить его изнутри мягкой тканью, то шума будет меньше. Но суть в другом. Видите светлый выключатель вверху, где зелёные провода?
Этот выключатель запускает фонарик даже при остановленной динамо-машине. И было интересно понять, как эта хитрая магия работает.
А никак она не работает. В динамо-фонарик просто добавили три мелких батарейки. Я рассчитывал на какой-нибудь мини-конденсатор или аккумулятор, чтобы заряжать его от динамо, но нет. Обычные батарейки, которые когда-нибудь сядут или протекут.
Если вы и советского динамо-фонарика не держали, объясню: советский «Жучок» сделан из очень массивного материала, ручка у него металлическая, сломать его практически невозможно. Да и лампа там использовалась не светодиодная, а классическая, с нитью накала. Я сравнивал обычные и светодиодные лампочки в габариты — светодиодные потребляли в 10 раз меньше энергии. То есть вроде требований к динамо-машине меньше, а светит китайский жучок всё равно паршиво.
В общем, в планах есть намерение таки купить и получить преобразователь напряжения в пять вольт, а корпус фонарика сделать менее громким. Пока не знаю как именно. А вот батарейки я из него вытащил, чтобы не протекли.
Батарейки там обычные AG-10. Точно не аккумуляторные и однозначно не перезаряжаемые.
