Здравствуйте, в данной статье хочу рассказать Вам, как можно отремонтировать поводок рулетку.
Однажды придя в гости к теще и увидел у неё неисправный поводок рулетку и решил отремонтировать его.
Неисправный поводок рулетка
Для начала необходимо вскрыть корпус поводка на данной модели используются внутренние заклепки которые необходимо аккуратно по бокам корпуса вскрыть заламывая чем-нибудь плоским.
Места крепления заклепок
Далее вытаскиваем катушку из корпуса на катушке необходимо снять защитную пробку только будьте осторожны так как там находиться свернутая пружина и иногда она может вылететь неожиданно при вскрытии. В основном неисправность поводка заключается в обрыве кончика пружины и из-за этого поводок не заматывает обратно веревку в катушку.
Неисправный пружинный механизм
Для того чтобы отремонтировать, нужно аккуратно немного загнуть кончик, оставшийся от пружины миллиметров пять и вставить в шток с прорезью который показал на фотографии, увы этот момент невозможно сфотографировать так как все делается на ощупь.
Ремонт поводка — рулетки Flexi
Свернутая катушка
Далее вручную заматываем катушку и на один оборот взводим механизм, что бы кончик веревки с замком не свисали и закрываем корпус.
Таким образом отремонтировал три поводка так как моя теща при поломке покупала новый пока случайно об этом не узнал теперь у неё три рабочих поводка. Большое спасибо, что Вы дочитали до конца.
Источник: dzen.ru
Flexi / Поводок — рулетка 5 м до 25 кг, ремень — ремонт
Всем привет.
У меня в семье есть верный друг — пёс Рекс.
Так вот, во время очередной прогулки его поводок-рулетка Flexi не захотел сматывать ремень.
Наверняка те, у кого есть собака — сталкивались с подобной ситуацией.
Полный размер
Вот маленькая инструкция для тех кто захочет попробовать продлить срок жизни поводка Flexi.
Инструкция:

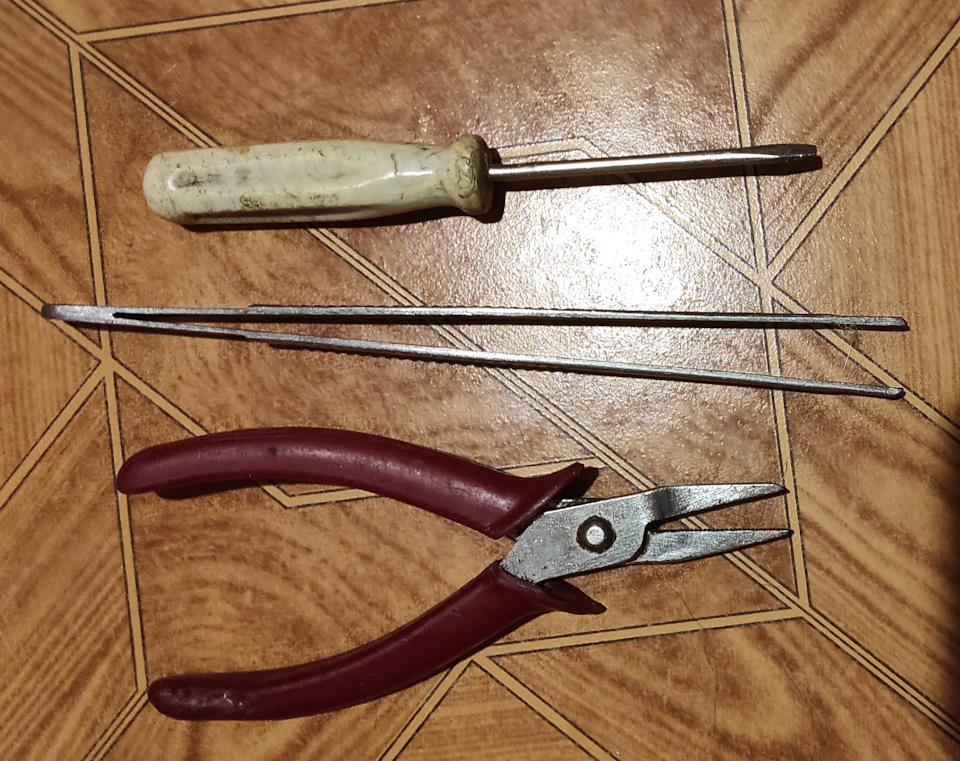

— понадобится следующий инструмент — плоская отвёртка, пассатижи узкие монтажные и пинцет.
Полный размер
— Берем плоскую отвёртку и аккуратно раскалываем поводок на две половинки
Источник: www.drive2.ru
Ремонт поводка-рулетки для выгула собак
своими руками
Поводок-рулетка для выгула собак – это аксессуар, предназначенный для регулировки расстояния удаления животного от хозяина во время прогулок в городской черте. Благодаря постоянному натяжению троса или ремня, собака не запутывается в поводке и он не пачкается о землю.
Даже правильно подобранный по весу собаки поводок-рулетка в независимости от производителя, со временем ломается. Как правило, износу подлежат подвижные детали – это трос, ремень или ленточная пружина, обеспечивающая намотку поводка на катушку.
Поводок-рулетка moestar UFO xiaomi
Поводок может порваться в случае, если он не подобран по весу собаки и не выдержал нагрузку. В зависимости от весовой категории собаки поводки бывают пяти размеров: XS – для декоративных пород собак (например, чихуахуа), S – для мелких, М – для средних, L – для крупных и XL – для очень крупных пород (например, английский мастиф). Поэтому при выборе поводка-рулетки нужно обратить на этот фактор внимание.
Поломка плоской пружины обычно происходит от усталости металла в результате продолжительной эксплуатации рулетки. Если пружина поломалась рядом с местом крепления, то такой поводок вполне подлежит самостоятельному ремонту.
Как разобрать поводок-рулетку
Принесли мне поломанную рулетку-трос для выгула собак с просьбой оценить возможность ее ремонта. Трос был извлечен из корпуса рулетки на всю длину и обратно не втягивался. Было очевидно, что сломался натяжной механизм.
После отвинчивания трех саморезов половинки корпуса легко раздвинулись с помощью ножа. В центре рулетки размещалась катушка, на которую должен был наматываться трос.
Внутри катушки размещалась плоская пружина, предназначенная для вращения катушки с целью намотки на нее троса. По одной из боковых щек катушки имелись зубцы, для фиксации ее в нужном положении с целью регулировки длины выпушенного из рулетки конца троса.
При извлечении катушки из корпуса с нее снялась крышка, закрывающая полость для пружины, а сама пружина выскочила из катушки и развилась.
Один из концов пружины фиксировался в прорези оси, находящейся в центре одной из половинок корпуса рулетки. Удивило, что на плоскостях пружины отсутствовала смазка, хотя ось была вся в масле.
Линия разлома пружины имела не ровную линию. Похоже, сначала появилась продольная трещина, а затем две поперечные трещины, образовавшиеся из-за усталости металла. Рулетка ежедневно использовалась для выгула собачки более семи лет.
Ремонт поводка-рулетки
Пружина треснула у самого конца, благодаря чему ее можно было не заменять. Оставшаяся целой ее длина оказалась достаточной для того, чтобы катушка сделала необходимое число оборотов для намотки всей длины троса с запасом.
Первое, что нужно сделать, это выровнять край пружины. Проще всего это сделать следующим способом. Зажать плоскогубцами удаляемый участок пружины, или зажав его в тисках несколько раз согнуть пружину под прямым углом. Пружина в месте сгиба треснет. Можно отрезать с помощью ножниц по металлу или абразивным диском болгарки, а так же кругом наждачной колонки.
Далее нужно зажать плоскогубцами или круглогубцами конец пружины и согнуть его по радиусу, как показано на фотографии. Если согнуть под острым углом, то кончик пружины может отломаться. После загибания конца нужно убедиться, что в месте изгиба не образовалась трещина надлома.
Если пружина при попытке загнуть ее конец трескается, значит нужно металл отжечь. Для этого конец пружины в месте планируемого изгиба нужно нагреть на газовой плите докрасна и медленно удалять от пламени, чтобы сталь остывала медленно. Тогда пружина немного потеряет свою упругость и согнется без трещин.
После изготовления крючка можно приступать к сборке рулетки-поводка. Сначала плоская пружина зацепляется во внутреннем отсеке катушки за специально сделанный выступ и затем укладывается в него на всю длину.
Обращаю внимание, что ленту пружины нужно укладывать таким образом, чтобы она при укладке изгибалась в противоположную сторону от ее естественного изгиба, как показано на фотографии.
При укладке пружины нужно каждый виток смазывать любой машинной смазкой, рассчитанной на отрицательную температуру. Ведь выгуливать собаку придется и в зимние морозы.
Далее нужно намотать на катушку весь трос в противоположную сторону укладки пружины. Тут если допустить ошибку, то ее можно будет исправить без последствий.
Все подготовлено, выпавший фиксатор катушки установлен на место, и можно приступать к сборке рулетки-поводка. Тут столкнулся с трудностью сборки. Необходимо было закрыть отсек с пружиной в катушке крышкой и после этого прорезью в оси, расположенной на одной из половинок корпуса попасть в сделанный крючок пружины.
Пришлось с помощью нитки подтягивать крючок к центру и после продевания оси, нитку вытаскивать. На сборку было потрачено времени больше, чем на всю остальную работу.
На ремонт своими руками рулетки-поводка для выгула собаки было затрачено не более часа времени, и теперь аксессуар прослужит хозяину животного еще не один год.
P.S. После ремонта рулетка безотказно эксплуатируется уже более двух лет.
