Корпус Power bank
На Алиэкспресс заказал интересный корпус, в который можно установить десять аккумуляторов 18650, продавец посылочку отправил быстро и пришла она в течении двух недель, в ней лежали части корпуса Power bank для самостоятельной сборки.
Характеристики Power bank в магазине:
✔ С функцией анти-реверса;
✔ Вход: 5V2A;
✔ Выход: 5V2A;
✔ Размеры: 21,2 см * 8 см * 2,3 см;
✔ Цвет: белый, черный, розовый, синий;
✔ Аккумулятор: 10*18650;
✔ Совместимость: смартфон и планшет 99%;
✔ Защита от высоких температур;
✔ Защита от короткого замыкания;
✔ Защита от перегрузки;
✔ Защита от обратного соединения;
ПОВЕРБАНК на 36000 С Aliexpress | СДЕЛАЙ САМ | 18650
✔ Защита от перегрузки по току;
✔ Защита от перенапряжения.
Корпус Power bank
Самый выгодный powerbank своими руками
Так как в корпус вставляется десять аккумуляторов 18650, то длина его чуть больше 21 см, ширина 8 см, а толщина тоже чуть больше 2 см.
Разъемы Power bank
На торце у него расположены разъемы USB как для зарядки внешних устройств, так и для зарядки самого Power bank , дополнительно еще в нём встроен яркий светодиодный фонарик.
Установка аккумуляторов
Установил в него все свои аккумуляторы, которые вытаскивал из разной старой электронной техники, в него не обязательно устанавливать все десять аккумуляторов он может работать и с одним. Собирается очень легко, потратил на всё не больше пяти минут.
Индикатор на Power bank
Удобная индикация, на которой хорошо видно сколько осталось заряда и каким током он заряжает внешнее устройство, максимальный ток заряда у него 2 ампера. Хватает мне его на очень долгое время больше двух недель точно, так как вставил в него потом аккумуляторы повышенной ёмкости, много раз от него заряжаю свой телефон и другие гаджеты, так что если у Вас есть завалявшиеся аккумуляторы 18650, то Вы с легкостью сможете сами собрать свой Power bank . Отдал за корпус со скидкой, которая действует и сейчас около 600 рублей, заказывал здесь .
Источник: dzen.ru
Компактный повербанк своими руками
На Али появился новая, компактная плата для повербанка ссылка
и я ее решил заказать.
Плата пришла через месяц.
Вначале создал набросок будущего проекта.
На самой плате 4 белых светодиода, показывающие ёмкость батареи и синий светодиод чуть сбоку — он включается в режиме быстрой зарядки.
В первую очередь из алюминия вырезал радиатор под всю плату, который закрепляется на двух винтах через термоинтерфейс от Arctic. В сам радиатор вклеил кружки из фанеры, в которые и будут вкручиваться винты.
Из 2 мм. фанеры вырезал боковые и верхние стенки корпуса.
Верхнюю и нижнюю крышку сделал из стеклотекстолита толщиной 1 мм.
Склеил боковую и нижнюю стенки двухкомпонентным, быстросохнущим эпоксидным клеем
Плату приклеил на «Момент-клей», батарею на двусторонний, тонкий скотч.
Из кусочка деревяшки сделал толкатель кнопки платы.
Приклеил верхнюю крышку из стеклотекстолита, деревянные части обработал несколько раз льняным маслом.
Подобрал рисунок на верхнюю и нижнюю стороны повербанка, и отдал другу на ультрафиолетовую печать.
Результат меня порадовал: очень качественно, четко видны мелкие детали. Обещают стойкость к механическим повреждениям и солнечным лучам (не выгорят в течение 10 лет)

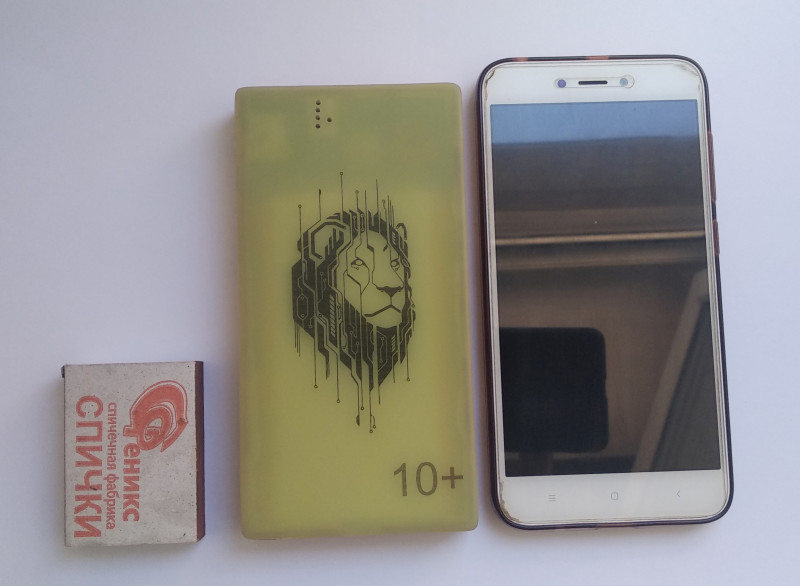

Размеры оказались очень компактными: 13 см * 6,7 см * 1,6 см. На фото он рядом со спичечным коробком и Xiaomi Redmi 5A
Повербанк поддерживает QC зарядку 12V /1,8А:
Так же может заряжаться и при 9V, 1,5A:
Отдавать может тоже быструю зарядку до 12V/1А:
Температура радиатора сзади, в любом режиме не превышала 45 градусов.
Бонус, видео:
P.S. Проверил напряжение, при токе 1А, напряжение — 5,12V,
при 2 А — 5,06V
, при 3А — 4, 97V
P.P.S. Повербанк поддерживает режим «сквозной зарядки», может заряжаться сам и заряжать телефон. Правда напряжение падает до 5V и 1А, таким же характеристики заряжается сам телефон.
Планирую купить +15 Добавить в избранное Обзор понравился +36 +63
- 01 августа 2020, 14:04
- автор: NeO928
- просмотры: 12211
Источник: mysku.club
Power Bank. Внешний аккумулятор. Своими руками.
Всем привет друзья в этой записи хочу рассказать про свой самодельный power bank, да теме конечно достаточно избитая, но я хочу показать, как это сделал я.
Основой для данного устройства у меня послужили Li-ion аккумуляторы стандарта 18650. Достал я их из батарей от ноутбуков, батареи покупал на «авито».
Полный размер
Взависимость от емкости батареи в ней может быть от 3-х до 12 банок 18650.
Конечно можно купить и новые аккумуляторы, но я не вижу в этом смысла. Частенько попадаются почти новые батареи со сгоревшим контроллером, а сами аккумуляторы в идеальном состоянии.
Корпусом для power bank послужила пластиковая коробочка для поделок купленная на просторах китайских интернет маркетов.
В этот корпус прекрасно помещаются три банки 18650.
Полный размер
Еще есть место для электроники.
Перед сборкой были сделаны технологические отверстия для компонентов устройства.
Полный размер
Как известно li-ion аккумуляторы очень привередливы к параметрам заряда, а так же к глубокому переразряду. Решить проблему зарядки и защиты от переразряда помогает вот такой модуль.
Полный размер
Данный модуль заряжает аккумуляторы до напряжения 4,2в током до 1А и отключает их от нагрузки когда напряжение падает до 3…2,8в.
Для индикации процесса заряда на этом модуле присутствуют два светодиода, один светится когда идет зарядка второй когда процесс заряда завершен.
Данные светодиоды с платы я выпаял, а вместо них использовал два 3-х мм светодиода которые разместил на лицевой панели, что бы светодиоды не торчали предворительно сточил их напильником.
Полный размер
Полный размер
Далее обмотал батарею из 3-х паралельно соединенных аккумуляторов изолентой и закрепил в корпусе на двухсторонний скотч.
Полный размер
Для повышения напряжения с 3,7 до нужных для зарядки гаджетов 5в я использовал модуль повышающий преобразователь, так же купленый на просторах китая. На момент покупки данный модуль стоил 22 рубля, именно это стало причиной отказа от самодельного DC-DC преобразователя.
Полный размер
По заявлению на странице товара данная платка может отдавать в нагрузку ток до 1А. Скажу вам ребята это чистая правда, у меня получилось снять почти 1,5А.
Для включения и выключения устроиства использовал обычную кнопку качельку.
Полный размер
Для соединения прибора с гаджетами использовал гнездо USB. Минусовой контакт закоротил на корпус гнезда и между корпусом и плюсовым контактом припаял конденсатор на 100мКф 16в, без конденсатора ток заряда не очень стабилен.
Полный размер
Для индикации включения использовал синий светодиод, так же его поточил напильником, подключил его на вход преобразователя через резистор на 220 Ом.
Полный размер
Резистор спрятан в термоусадке.
Вот схема соединения компонентов между собой.
Полный размер
При первой полной зарядке аккумуляторы забрали в себя 6100mAh и заряжались порядка 8-ми часов. Т.е на каждый аккумулятор приходится где то чуть больше 2000mAh при маркировке 2600, да они немного потеряли свою емкость.
Полный размер
В полезную же нагрузку данный power bank способен отдать примерно 5000…5200mAh. Среднестатистический смартфон с аккумулятором 2500mAh можно с 0 до 100% зарядить два раза, лично проверено.
Полный размер
Что касается выходного тока, при подключении паяльника который питается 5-ю вольтами по интерфейсу USB мощьностью 8Вт, ток доходит до 1,4А, чистые 8Вт.
Полный размер
Полный размер
Конечно в таком режиме не стоит эксплуатировать долго.
Главная задача для которой создавался данный девайс это зарядка аккумулятора фотоаппарата на природе, вдали от электросети.
Полный размер
И с этой задачей он справляется на отлично, емкости хватает на 5 полных зарядок.
Что в итоге, получился довольно компактный, удобный и максимально дешевый power bank.
Полный размер
Полный размер
Друзья также рекомендую вам посмотреть видео про данный power bank.
Спасибо за внимание. Пока.
5 марта 2017
Поделиться:
У меня вот какой вопрос, можно-ли подключить к повербанку преобразователь дц-дц с кракодилами, и использовать как бустер, чтоб машину в мороз завести ?
К сожалению, братья наши ускоглазые далеко не дураки и скраежопить на чем-либо можно лишь себе в ущерб. Собрать ГРАМОТНО павербанк можно, но обойдется он или так-же, или дороже заводского! Сам пару дней назад мониторил Алиэкспресс на этот предмет.
Вам-же скажу, что хоть модель и рабочая, но не грамотная по электрической части. Желаю вашим аккумуляторам большого срока службы)
Полностью с вами согласен.
Но Вам за труды и за то, что поделились материалом со всеми спасибо!) Главное, что Вас устраивает конечный результат)
Теперь, кстати, на али можно приобрести корпуса павербанков с интегрированными контроллерами заряда и разряда (он-же преобразователь 3,7В/5В). И стоит более чем доступно: от 50руб за коробку под 1 элемент 18650 ну и выше. Вплоть до того, что есть и с дисплеями, индицирующими текущие параметры. В общем, есть где разгуляться)
Одно НО, если хотите собрать девайс по-феншую: нужно ставить плату заряда аккумуляторов иную. Это предназначена только для одного элемента.
Например, вот для пары банок: ru.Aliexpress.com/item/Fr…=2114.13010608.0.0.si0D77
Сейчас, как мне кажется, можно найти для абсолютно любого количества банок. И вообще, Китай шлепает девайсы еще до того, как нам они понадобятся))
Все ссылки НЕ ДЛЯ РЕКЛАМЫ, только для участников Драйв2.
ВОт еще несколько: ru.Aliexpress.com/item/FA…=2114.13010608.0.0.si0D77
Аккумуляторы 18650 (6шт формата АА) емкостью честные 3400мАч
Корпус павербанка со встроенными платами на 1 элемент 18650: ru.Aliexpress.com/item/Mu…=2114.13010608.0.0.si0D77
Аналогичный, но чуть дешевле: ru.Aliexpress.com/item/DI…=2114.13010608.0.0.si0D77
Под 2 элемента: ru.Aliexpress.com/item/56…=2114.13010608.0.0.si0D77
Ну и так далее, Конфуций вам в помощь))
ну это уже совсем от нефига делать) павербанки без батарей от 50(1 батарея) до 250 3-4 батареи)руб на алике стоят.
Матчасть? Нет, не слышал… (С)
Сгоревшие контроллеры в аккумуляторах — гораздо реже встречаются, чем кончившиеся элементы. И использовать их себе дороже. Вот сейчас отбраковываю элементы из вскрытой сборки. Реальная емкость 0.6A вместо исходных 2.2A. Все в мусорку.
Протестировать реальную емкость элементов и подобрать их — не выполнено.
Рассчитать ток, необходимый для зарядки — тоже мимо.
Мягко говоря, конструкция бестолковая. Да, видимость работы создает. Но совершено неэффективно.
Я езжу на Daewoo Nubira I
Я так два 18650 от фонарика запихнул в мультиметр, корпус позволил, в фонарик пошли от ноута не меньше 1500 реальной емкости, 2,2А Номинал. Мультиметр DT9207A, а думал преобразователь пихать, а тут всё просто) контакты зафиксировал широкой резинкой от вело камеры))
Без машины
Я вот вам прямо завидую. и руки из правильного места растут и времени свободного дофига
если я взял рабочий паурбанк на 2000мач и добавил еще туда 6 елементов по 2000. те увеличил обьем, нормально будет или что то нужно переделать? просто там одна плата, повышающего преобразователя нет
Я заказывал корпус отдельно на Али, 18650 взял с ноута 5шт вместимость, выдает 2,1 А и 1А реально.Покупал корпус за 170р Аккуратный, плотный в руке на ощупь приятный, да и внешний вид отличный за такие деньги.Прочный так как падал ни раз.Заряженность и остаток показывает на дисплее.Меньше брать на 1,2,3,4 аккумулятора смысла нет .Год уже таскаю с собой работает как часы.Вот ссыль ru.Aliexpress.com/item/Ho…b-9664-464f8a84fb55ws_ab_test=searchweb0_0, searchweb201602_3_10000560_10000606_10000561_10000073_10000074_10000608_10000709_10000660_10000704_10000703_10000175_10000509_10000507_10000505_10000558_10136_10000068_10000552_10000369_10000063_10000365_10000367_10099_10000663_10000665_10096_10000669_10000569_10000097_10000094_10000337_10000723_10000090_10000147_10000091_10000726_10000144_10000339_10000150_10000679_10117_10084_10000678_10083_10119_10000676_10080_10000153_10000673_10082_10081_10110_10111_10112_10113_10000535_10114_10000534_10000089_10000086_10000710_10000083_10000349_10000690_10000135_10000716_10000080_10000693_10078_10000717_10079_10077_10000688_10073_10000684_10000140_10070_10122_10123_10120_10126_10127_10124_10000546_10125_10065_10068_10000132_10000033_10000030_10000026_10000126_10000023_10000129_10000123_10000696_10060_10062_10000699_10056_10055_10054_10000632_302_301_10059_10000120_10000020_10000013_10000117_10103_10102_10000016_10000114_10000111_10052_10053_10107_10050_10106_10051_10000621_10000384_10000629_10000101_10000100_10000576_10000579_10000104_10000045_10000578_10000375_10000108_10000377_10037_10000612_10000390_10000613_10032_10000042_10000592_10000594_10000039_10000587_10000036_10000389_10000187-10120_10052, searchweb201603_1, afswitch_1_afChannel, ppcSwitch_5, single_sort_0_price_ascalgo_expid=2755d296-8440-4afa-a4ea-a061f5b941cc-14ws_ab_test=searchweb0_0, searchweb201602_3_10000560_10000606_10000561_10000073_10000074_10000608_10000709_10000660_10000704_10000703_10000175_10000509_10000507_10000505_10000558_10136_10000068_10000552_10000369_10000063_10000365_10000367_10099_10000663_10000665_10096_10000669_10000569_10000097_10000094_10000337_10000723_10000090_10000147_10000091_10000726_10000144_10000339_10000150_10000679_10117_10084_10000678_10083_10119_10000676_10080_10000153_10000673_10082_10081_10110_10111_10112_10113_10000535_10114_10000534_10000089_10000086_10000710_10000083_10000349_10000690_10000135_10000716_10000080_10000693_10078_10000717_10079_10077_10000688_10073_10000684_10000140_10070_10122_10123_10120_10126_10127_10124_10000546_10125_10065_10068_10000132_10000033_10000030_10000026_10000126_10000023_10000129_10000123_10000696_10060_10062_10000699_10056_10055_10054_10000632_302_301_10059_10000120_10000020_10000013_10000117_10103_10102_10000016_10000114_10000111_10052_10053_10107_10050_10106_10051_10000621_10000384_10000629_10000101_10000100_10000576_10000579_10000104_10000045_10000578_10000375_10000108_10000377_10037_10000612_10000390_10000613_10032_10000042_10000592_10000594_10000039_10000587_10000036_10000389_10000187-10111_10051, searchweb201603_1, afswitch_1_afChannel, ppcSwitch_5, single_sort_0_price_ascalgo_expid=1cfa695d-72fd-4dcb-a1af-62b3debdf1bd-2https://www.drive2.ru/c/467673148779659458/» target=»_blank»]www.drive2.ru[/mask_link]
